Замена ремня ГРМ Лада гранта 1.6, 8 и 16 клапанная, своими руками, инструкция

Начиная с модели ВАЗ-2108, Волжский автомобильный завод перешел на использование ременного привода газораспределительного механизма, и продолжает его использовать и на современных моделях, включая Лада Гранта.

Такой тип привода обладает рядом преимуществ перед цепным, среди которых:

• отсутствие надобности в смазке, из-за чего имеется возможность в выносе привода ГРМ на внешнюю сторону мотора;
• бесшумность работы и более простой процесс замены.

Но и ходит ремень значительно меньше, чем цепь. Поэтому основой для длительной и беспроблемной работы силовой установки является своевременная проверка состояния ремня и его замена.

Периодичность замены

В техдокументации производителя указывается, что на Лада Гранта ремень ГРМ подлежит обязательной замене каждые 60 тыс. км пробега.

Но здесь стоит отметить, что это граничное значение и лучше провести замену до достижения такого пробега, ориентировочно – на 50 тыс. км, но бывают случаи, когда привод требует замены на 40, а то и 30 тыс. км, все зависит от качества ремня и его рабочих условий.

В любом случае лучше периодически проверять состояние привода (рекомендуется каждые 15 тыс. км) и при обнаружении следов износа, сразу же его заменять.

Если этого не сделать, то возможен его обрыв, что чревато серьезными последствиями – поршни двигателя столкнуться с открытыми клапанами, приведя к их повреждению и последующему дорогостоящему ремонту.

Конструктивные особенности привода разных двигателей

Чтобы понять, как выполняются обслуживающие работы с приводом ГРМ, рассмотрим сначала его конструкцию.

Итак, привод газораспределительного механизма осуществляется от коленчатого вала. При этом фазы газораспределения в цилиндрах двигателя имеют 4 цикла и выполняются они за два полных оборота коленчатого вала.

Но 2 из этих циклов происходят при закрытых клапанах, поэтому распределительный вал должен за все 4 цикла обеспечить только разовое закрытие и открытие клапанов.

Поэтому за два оборота коленчатого вала осуществляется только один оборот распредвала. Причем достигается это достаточно просто – за счет разного диаметра приводных зубчатых шкивов.

Ремень имеет зубчатую рабочую поверхность, что исключает его проскальзывание на шкивах. Помимо передачи усилия от коленчатого вала ремень выполняет еще одну функцию – приводит в движение помпу системы охлаждения.

При этом привод должен постоянно быть натянутым, чтобы исключить перескакивание зубьев на шкивах, поэтому в его конструкцию включен натяжной ролик.

Это и вся конструкцию привода, то есть включает в себя всего лишь два зубчатых шкива (коленчатого и распределительного валов), шестеренку помпы, натяжной ролик и сам ремень.

Все это располагается сбоку двигателя, а не внутри. Но чтобы исключить попадание грязи и технических жидкостей, которые могут нанести вред ремню, все элементы прикрыты защитными щитками.

Но это описана конструкция газораспределительного механизма на 8 клапанов, для привода которого используется только один распределительный вал.

Но некоторые модели Лада Гранта укомплектовываются двигателями с 16-клапанным распределительным механизмом и двумя распредвалами. Но из-за этого конструкция привода не сильно изменяется.

В отличие от 8-клапанного, имеется не один, а распределительных вала и соответственно – два зубчатых шкива, а также в конструкцию добавлен еще один ролик – обводной, он же опорный. На этом все отличия и закончились.

Проверка состояния и натяжки

Как уже отмечено, что бы обрыв ремня не привел к серьезным проблемам, периодически необходимо проверять его состояние и натяжку.

Проверка состояния ремня выполняется достаточно просто и можно ее сделать самому.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Lada XRay 2019 подешевела и стала просторнее

Для этого необходимо открутить и снять защитные крышки привода, выдомкратить переднее правое колесо, включить повышенную передачу и покрутить колесо.

Включенная передача обеспечит через КПП вращение коленчатого вала и привода ГРМ.

При вращении необходимо внимательно осмотреть ремень. Если на нем замечены какие-либо дефекты или следы износа – вырванные зубья, отслоение резины от нитей, трещины, значительные потертости, то ремень необходимо менять независимо от пробега.

Дополнительно во время проверки состояния привода следует оценить и его натяжку.

Хоть на Гранта и применяется ролик с автоматической натяжкой, но уповать на то, что он работает нормально нельзя и лучше все же проверить натяжку, тем более выполняется она очень просто.

Ремень необходимо взять двумя пальцами посредине участка, противоположного натяжному ролику, то есть на пролете между шкивами валов и повернуть его по часовой стрелке.

При этом если даже при значительном усилии его невозможно скрутить на угол больше 90 град, то ремень натянут нормально. Если же он скручивается на больший угол, то необходимо отрегулировать его натяжку.

Что понадобиться для замены ремня

Далее рассмотрим, как производится замена привода ГРМ на автомобиле Лада Гранта. Полную последовательность работ будет описана для 8-клапанного мотора. Для 16-клапанного же двигателя укажем лишь нюансы.

Итак, для выполнения работ потребуется такой инструмент, приспособления:

1. Набор рожковых и накидных ключей самых распространенных размеров;
2. Набор шестигранников;
3. Мощная отвертка или монтажная лопатка, монтировка;
4. Специальный ключ для натяжки натяжного ролика или хотя бы круглогубцы для снятия стопорных колец;
5. Маркер;
6. Ветоши.

Естественно, понадобиться новый ремень соответствующего размера, а также новый натяжной ролик, поскольку он подлежит замене вместе с ремнем. Подготовив все это можно приступать к разборке.

Разборка

Последовательность работ такова:

1. Автомобиль устанавливаем на ровную площадку, или же в гараже. С АКБ снимается минусовая клемма;
2. Правое переднее колесо выдомкрачиваем и снимаем с авто. С датчика положения коленчатого вала отсоединяем проводка. Если имеются защитные накладки на подкрылке, мешающие доступу к шкиву коленного вала, их тоже демонтируем. В общем, снимаем все, что может помешать доступу;
3. Шестигранником на 5 откручиваем болты крепления верхней защитной крышки привода ГРМ и снимаем ее. Ослабляем крепление и натяжку генератора, смещаем его в сторону двигателя и снимаем приводной ремень;
4. Чтобы было лучше видно метки на шкиве распределительного вала, наносим на нее дополнительно отметину маркером;
5. За болт крепления приводного шкива генератора вращаем коленчатый вал до тех пор, пока не совместиться метка на зубчатом шкиве распредвала с меткой, нанесенной на выступе ГБЦ. После этого снимаем резиновую заглушку смотрового лючка, расположенного на картере маховика. На специальном выступе и самом маховике тоже имеются метки. И если после совмещения отметок на шкиве распредвала через лючок заметно, что они совпали и на маховике, то можно продолжать дальнейшую работу, поскольку это указывает на то, что была выполнена установка поршня 1-го цилиндра в ВМТ. Но если метки на маховике не совпали, необходимо провернуть коленчатый вал еще на 2 оборота, главное, чтобы все установочные метки были совмещены;
6. Откручиваем болт крепления шкива привода генератора. При этом важно не допустить даже малейшего проворачивания коленчатого вала и смещения меток. Чтобы отвернуть болт, можно воспользоваться монтировкой или мощной отверткой. Ее загоняем в смотровой лючок между зубьями маховика и упираемся в картер, тем самым блокировав коленчатый вал. Можно поступить и по-другому: попросить помощника включить на КПП 4 или 5 скорость, а также выдать тормозную педаль, тем самым при помощи трансмиссии исключить проворот коленчатого вала во время откручивания болта;
7. После полного откручивания болта аккуратно снимаем шкив привода генератора и шайбу, установленную под ним;
8. Шестигранником откручиваем болты крепления нижней защитной крышки. Обеспечив полный доступ к ремню;
9. Ключом послабляем болт крепления натяжного ролика, после чего он послабит натяжение ремня. Перед его снятием еще раз проверяем совпадение всех установочных меток;
10. Ремень аккуратно снимаем сначала с натяжного ролика, а затем уже с зубьев распредвала, помпы и коленчатого вала. После этого полностью откручиваем крепление натяжного ролика и снимаем его. На этом разборка завершена.

Особенности разборки 16-клапанного мотора

Что касается 16-клапанного мотора, то последовательно разборки полностью идентична описанной, за исключением одного момента – установки меток. Поскольку у этого двигателя используется два распредвала, то метки необходимо совмещать на обоих, при этом не стоит забывать и об отметках на маховике.

Также во время разборки придется помимо натяжного ролика демонтировать и обводной, поскольку он тоже подлежи замене.

После снятия ремня следует также проверить люфт подшипников на помпе. Если он значителен, то лучше сразу заменить ее. В противном случае возможен скорый ее выход из строя после замены ремня и надобность в повторной разборке привода, поскольку помпа меняется только после демонтажа привода.

Отметим, что после снятия ремня важно следить за тем, чтобы случайно не провернуть один из валов во время установки нового.

Сборка, проверка

Сборка привода выполняется в обратной последовательности, но с соблюдением определенных нюансов. Вначале ставим на место натяжной ролик и наживляем болт его крепления, но не затягиваем.

В 16-клапанном двигателе перед надеванием ремня ставим на место оба ролика, но в отличие от натяжного обводной можно сразу затягивать.

Ремень надевается снизу-вверх. То есть, сначала зубья ремня устанавливаются на зубчатый шкив коленчатого вала, затем он накидывается на помпу, после заводится за ролики, и только потом надевается на шкив распредвала.

После установки ремня выполняется его натяжка. Для этого специальный ключ или круглогубцы устанавливаются в специальные отверстия во внешней обойме натяжного ролика, после чего она проворачивается по часовой стрелке до совмещения выреза на этой обойме с прямоугольной выборкой на внутренней втулке.

Удерживая в таком положении ролик, затягивается болт его крепления.

Закончив с затяжкой, устанавливаем на место нижнюю защитную крышку, шайбу и шкив привода генератора. После этого проверяем правильность выполнения работ.

Чтобы это сделать вначале проверяем совпадение всех меток, затем проворачиваем коленчатый вал на несколько оборотов, после чего снова совмещаем все метки. Если они сходятся – работа по замене выполнена правильно и можно проводить сборку дальше. Здесь отметим, что допускается небольшое отклонение на каких-либо метках, но не более чем на пару миллиметров.

При проверке совпадения меток на 16-клапанном моторе этому действию нужно уделить больше внимания, поскольку распредвалов – два, и несовпадение отметин на каком-либо из них может привести к значительным перебоям в работе мотора.

И только после такой проверки все собирается дальше – устанавливается привод генератора, верхняя защитная крышка, проводка датчика положения коленчатого вала.

Взаимозаменяемость деталей

При выполнении замены важно использовать составные части, предназначенные только для установки на двигатели Лада Гранта.

Но стоит упомянуть, что эти же силовые установки используются еще и на других моделях ВАЗ, к примеру, на Приора. При этом, если ремень у них одинаков, то натяжные ролики у моторов Гранта и Приора отличаются, и они не являются взаимозаменяемыми.

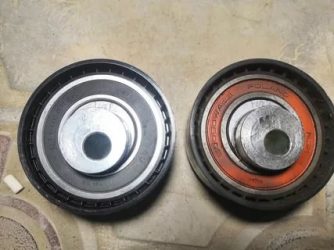

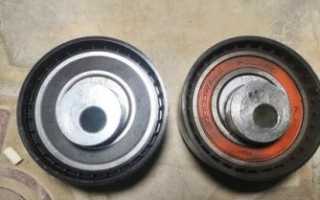

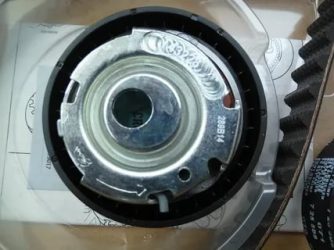

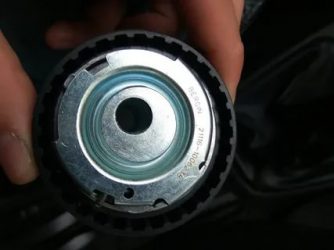

На Гранта этот элемент больше по диаметру, но пластиковая рабочая поверхность — уже, чем на Приора.

Установить ролик от Приора, конечно, можно, немного подточив края пластика, а также подложив шайбу под него, поскольку толщина металлической части Грантовского элемента больше.

Но из-за разницы в диаметре, придется его больше натягивать, значительно уменьшая диапазон автоматической регулировки.

Поэтому если и планируется замена привода, то необходимо заранее найти оригинальные запчасти, продавцам же, которые уверяют, что подойдет элемент привода от другой модели, — лучше не верить.

Напоследок отметим, что весь процесс замены приводного ремня ГРМ на Лада Гранта не так уж и сложен и выполнить эту операцию может даже начинающий автомобилист.

Главное позаботиться о наличии всего необходимого и выполнять работы неспешно и внимательно.

Замена ремня ГРМ на 8-ми клапанной Лада Гранта: двигатели 11183 и 11186

Все последние модели автомобилей с передним приводом, которые производит автозавод, находящийся в г. Тольятти, имеют зубчатый ремень в механизме газораспределения. Лада Гранта в полной мере относится к этим моделям.

Машину комплектуют несколькими модификациями двигателей, которые могут иметь 8 или 16 клапанов в головке блока цилиндров. Многие владельцы обслуживают и ремонтируют эту модель самостоятельно, поэтому им будет полезно узнать о том, как меняют ремень ГРМ на Ладе Гранта с 8 клапанами.

О двигателях

Моторы Лада Гранта имеющие 8 клапанов в головке блока цилиндров имеют индекс 11183 и 11186. Первый из них начали выпускать в 2004 году, второй позже, а именно в 2011 году. Мощность «83» агрегата составляет 82 лошадки, при 87 л.с для «86» модификации. Мотор 11186 представляет собой усовершенствованный движок «83» модели. В нём используют облегчённую шатунно-поршневую группу. Удалось достичь снижение массы поршневой группы почти на 30%. Головка блока цилиндров подвергается специфической термообработке, что повышает её прочность и износостойкость.

А также получила некоторые изменения система охлаждения силового агрегата. Юбки облегчённых поршней покрывают графитовой смазкой, это позволяет избежать появления задиров на цилиндрах непрогретого мотора. Степень сжатия «86» мотора стала 10,5 против 9,6 у «83» модификации. Прокладка ГБЦ нового мотора теперь тоньше, она равна 0,43 мм против 1,2 на старой модели. Диаметр впускных клапанов увеличили, что улучшило наполняемость цилиндров топливовоздушной смесью.

Загибает ли клапана

Такая проблема, к сожалению, присутствует для Лада Гранта. Она появилась с момента начала производства первых автомобилей с приводом на передние колёса ВАЗ 2108. В дальнейшем был увеличен рабочий объём силового агрегата этой модели, он стал равным 1,5 литра. Индекс двигателя стал 21083, в котором поршня имеют выемку в головке. Это позволило исключить встречу поршней с клапанами при обрыве зубчатого ремня в приводе ГРМ или неправильной его установке. За основу движка для Гранты был взят именно этот силовой агрегат, поэтому загибов клапанов не происходило.

Модернизация этого мотора до модели 11186 предусматривает установку облегчённых деталей шатунно-поршневой группы. Поршня стали короче по высоте, что не позволяет сделать углубления в головке для исключения встречи с клапаном. Поэтому обрыв зубчатого ремня всегда сопровождается повреждением клапанов на 8 клапанной Гранте, иногда шатунов, поршней. Эта проблема сопровождает все последующие модификации моторов для Лада Гранта.

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

1. Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
2. Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
3. Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
4. Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.
5. Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.
6. Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
7. Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
8. Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
9. Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза. Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.
10. Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
11. Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
12. Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами.

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке. При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке. Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ.

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма. Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Натяжение

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.

Некоторые мастера вставляют в отверстия на подвижной части ролика подходящие по диаметру свёрла. Между ними отвёртку в качестве рычага и проворачивают обойму до совпадения меток. После этого можно затянуть винт крепления натяжного ролика. После того как все работы произведены, необходимо вручную провернуть на несколько оборотов коленвал, убеждаясь в том, что метки не сдвинулись. После этого можно установить защитную крышку.

Через сколько произвести замену

Заводская инструкция по эксплуатации автомобиля рекомендует проводить замену зубчатого ремня при пробеге 75 тыс. км. Эта норма выполняется владельцами далеко не всегда, этому есть веские причины. Сколько ходит привод до замены зависит от многих факторов. Это качество используемых деталей, условий эксплуатации транспортного средства, технического состояния двигателя. При проведении каждого ТО следует проверять натяжения и состояние привода ГРМ. При появлении трещин, отслоений, других повреждений ремень меняют.

При большом пробеге машины происходит естественный износ шкивов коленчатого и распределительного вала, это значительно сокращает срок службы всего привода ГРМ. А также привод боится попадания моторного масла в зону работы ремня. Оно размягчает его структуру, зубья легко срезаются. Если автомобиль длительное время стоял без движения, также лучше заменить привод из-за его старения. Большинство владельцев, специалисты рекомендуют менять ремень при пробеге 50 тыс. км.

Какой комплект приобрести

Кроме зубчатого ремня приобретают натяжной ролик, насос охлаждающей жидкости. Основным поставщиком резинотехнических изделий является завод РТИ в г. Балаково. Хорошо зарекомендовали себя изделия от компаний GATES, BOSCH, DAYCO, CONTITECH. Если будет заменена помпа в системе охлаждения двигателя, понадобиться антифриз на доливку.

Ролик натяжителя ремня грм гранта 8 клапанная

Согласно регламенту, производить замену ремня ГРМ нужно каждые 75 000 км. Совет относится к двигателям ВАЗ-11183, 11186 и 21116. Все они являются 8-клапанными и устанавливаются в автомобили «Гранта». Рассмотрим действия по замене.

Подготовительные операции, все двигатели

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо! Подробнее о двигателе 21116 в этом материале.

Перед проведением любых работ отключите клемму АКБ (ключ на 10), а также датчик ДПКВ. Но прежде надо снять защитную крышку.

Откручиваем 4 болтика, снимаем защиту

Для снятия защиты нужно:

• 11186/21116 – используя «внутренний шестигранник на 5», откручивают 4 болта на верхней детали, которую затем снимают. И так же демонтируют нижнюю деталь;
• 11183 – гаечным ключом «на 10» откручивают 3 болта крепления.

Справиться с тем, что сказано выше, будет несложно.

Отключаем разъём, выкручиваем один винт

Датчик положения коленвала (ДПКВ) отключают от разъёма (см. фото). Затем крепёжный винт выкручивают ключом «на 10». Сам датчик нужно демонтировать.

Установка всех валов по меткам

Сначала проверьте, что включена нейтральная передача. На корпусе картера ближе к узлу сцепления есть резиновая крышка. Её нужно снять.

Смотровое окно и резиновая заглушка

Смысл в том, чтобы добиться совмещения рисок на маховике и в прорези шкалы. Когда это будет выполнено, маховик фиксируют отвёрткой.

Конечно, подобную операцию проще выполнять вдвоём. Знайте, что нужному положению вала соответствует совмещение меток A-B и C-D (см. рис.).

Привод ГРМ в 8-клапанных моторах

Сам коленвал нужно вращать вправо, используя ключ «на 17» или «на 19» (мотор 11183). Смысл сказанного иллюстрируется на фото.

Крутить нужно шкив привода генератора

Ремень генератора надо снять

Генераторный ремень закрывает доступ к деталям привода ГРМ. Придётся ослабить крепление и снять этот ремень.

Подробнее об этом:

Крепление генератора, болты на 13

Ключом «на 13» ослабляют нижний болт крепления. Затем выкручивают верхнюю крепёжную гайку и вынимают болт. Кожух генератора прижимают к двигателю и фиксируют конструкцию проволокой. Теперь ремень можно удалить.

Монтаж генераторного ремня проводят в такой последовательности:

1. Закрепляют генератор;
2. Накидывают ремень на шкивы, как показано на фото;

Монтаж ремня генератора, первый шаг

Знайте, что повторное использование ремня генератора – это крайняя мера. Лучше будет купить новую деталь.

Замена ремня привода ГРМ

Пусть маховик двигателя был правильно установлен и зафиксирован (см. выше). Тогда ключом «на 17» или «на 19» (ДВС 11183) откручивают винт, удерживающий шкив привода генератора. Сам шкив и защитную шайбу затем снимают.

Шкив не должен мешать

Теперь нужно ослабить прижимную силу в натяжном ролике:

11186/21116 – используя «круглый» ключ «на 15», откручивают болт крепления на 2-3 оборота. Ролик «отпустит» ремень автоматически;

Автоматика сработает на ослабление

Осталось выполнить замену: на место старого ремня ГРМ устанавливают новую деталь, и всё. Монтаж остальных деталей производят в обратном порядке.

Основная операция по замене

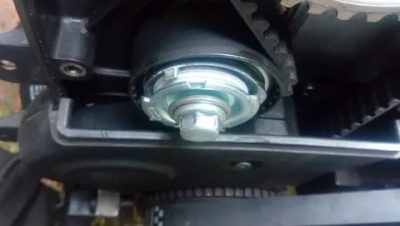

Чтобы повысить прижимную силу, внешний узел ролика вращают против часовой стрелки. Для двигателей 11186/21116 нужно выполнить дополнительное требование: две прямоугольные метки должны совпасть.

Обязательное требование для моторов 11186/21116

По завершению монтажа метки A-B и C-D тоже должны совпадать. Чертёж для них приводится выше.

Моменты затяжки

Чтобы выполнить монтаж правильно, нужен ключ с регулятором усилия. Значение на нём выставляют в зависимости от вида детали:

• Винт крепления натяжного ролика (11186/21116) – 17-27 Н*м;
• Крепёжная гайка ролика (11183) – 30–36 Н*м;
• Крепёж шкива генератора – 105–110 Н*м.

Сначала на ролике настраивают натяжение, а затем производят затяжку крепежной гайки или болта.

Детали из вазовского каталога

Сразу рассмотрим список узлов и специнструмента ВАЗ:

• Натяжной ролик для ДВС 11183 – 2108-1006120, гайка для него – 00001-0021647-21;
• Ремень ГРМ (11183) – 2108-1006040-10;

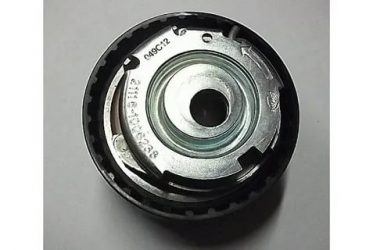

• Автоматический натяжной ролик – 21116-1006226;
• Ремень ГРМ (11186/21116) – 21116-1006040;
• Ключ для автоматического ролика – 67.7812.9573-01;
• Ключ для ролика ВАЗ-11183 – 67.7834.9525.

Натяжной ролик семейства «2108» имеет две прорези на одной стороне. Эти прорези должны смотреть «вверх», то есть в сторону «от двигателя».

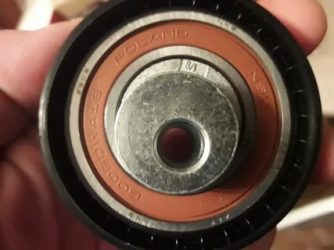

Натяжной ролик для мотора 11183

Прорези были сделаны под специнструмент. Он обозначается цифрами «67.7834.9525» (см. список). А для автоматических роликов ключ обозначается по-другому – «67.7812.9573». Как он выглядит, показано ниже.

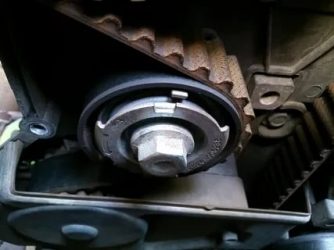

Ролик-автомат тоже можно регулировать

Осталось перечислить, как обозначены крепёжные болтики, шайбы и так далее:

• Три болтика для крышки ВАЗ-11183 – 00001-0009024-11, шайбы – 00001-0026406-01;
• Крышка привода ГРМ (11183) – 21080-1006146-10;
• Болтики от крышек ВАЗ-21116 – 2108-1003286-00, шайбы пружинные – 00001-0011977-73;
• Верхняя крышка – 21116-1006226-00, нижняя крышка – 21116-1006218-00.

Надеемся, вопросов здесь не возникнет.

Импортные аналоги

Для замены ремней «2108-1006040-10» подходят разные комплектующие:

• GATES – 5521 или 5521XS;
• BOSCH – 1 987 949 095;
• DAYCO – 94089;
• CONTITECH – CT527;
• Finwhale – 2108-1006040.

Ремень ГРМ «21116-1006040» можно заменить другой деталью:

• GATES – 5670XS;
• CONTITECH – CT1164;
• QUARTZ (Германия) – QZ-5670XS.

Обычно выбор делают в пользу продукции GATES. Буквы «XS» в её каталоге означают «усиленный». Подробно о сроках замены ремня ГРМ, о его выборе, о признаках износа нам уже рассказали Грантоводы в материале: когда менять ремень ГРМ на Гранте: рекомендации завода и грантоводов.

Меняем ремень ГРМ на 8-клапанных моторах своими руками: фото и видео

Согласно регламенту, производить замену ремня ГРМ нужно каждые 75 000 км. Совет относится к двигателям ВАЗ-11183, 11186 и 21116. Все они являются 8-клапанными и устанавливаются в автомобили «Гранта». Рассмотрим действия по замене.

Поясняющее видео о том, где искать метки

Тест ремней ГРМ для Lada Granta: Самый важный привод

В сегодняшнем тесте речь пойдет о самом важном приводе в автомобиле — приводе газораспределительного механизма, или ГРМ. Мы проведем испытания зубчатых ремней ГРМ для самого популярного автомобиля российского рынка — Lada Granta с 8-клапанным двигателем 21116 и его модификаций (ремень с округлым зубом, имеющий 113 зубьев и шириной 17 мм).

Испытания будут проходить в два этапа: стендовый и ресурсный.

Первый подразделяется на несколько тестов, а вот результаты ресурсного будут известны только к концу лета. Итак, смотрим.

Во время поисков по магазинам выяснилось, что в нашем регионе можно купить данный ремень только трех производителей: ContiTech, Gates и Trialli.

Первые два ремня можно купить отдельно, только Trialli продается в виде ремкомплекта с натяжным роликом.

Continental CT 1164

Производитель: ContiTech Antriebssysteme GmbH (Германия)

Цена: 800 рублей

Ремень в фирменной картонной упаковке, на коробке — наклейка с QR-кодом. В комплекте есть наклейка, на которой указываются дата замены и пробег, а также какие из узлов — ролик, ремень, помпа — были заменены. Это удобно: не нужно будет мучиться, чтобы вспомнить, когда же была произведена последняя замена ремня и что именно было заменено. На ремень, помимо фирменных и общих обозначений, наносится номер партии.

Gates 5670XS

Производитель: Gates Corporation (Бельгия)

Цена: 1100 рублей

Ремень в фирменной картонной упаковке, есть QR-код и голографическая наклейка для защиты от подделок. Ремень имеет индивидуальный номер, нанесенный на его внешнюю сторону. В комплекте идет наклейка для заполнения, куда необходимо вписать серийный номер изделия, индивидуальный для каждого ремня, и дату замены.

Trialli GD 790

Производитель: Trialli S.L.R (Италия, разработано под контролем ООО «Карвиль» в КНР)

Цена комплекта: 1900 рублей (1000 рублей + 900 рублей ролик)

Ремень продается только в виде ремкомплекта вместе с натяжным роликом, весь комплект упакован в картонную коробку с пластиковой вставкой внутри. В комплекте с ремнем идет наклейка с пробегом и датой замены, а также гарантийный талон с инструкциями по замене ремня — это плюс.

Методика испытаний

Тесты ремней на прочность проводились в испытательной лаборатории ПАО «НПО Завод «Волна» на разрывных машинах Р-10 и МР-05.

Тесты на морозостойкость и ресурсные испытания проводились в испытательной лаборатории НПО «Талис».

Испытание ремней газораспределительного механизма проходило по ТУ 38.1051912-90 «Ремни зубчатые с параболическим профилем зубьев для двигателей автомобилей ВАЗ». Фактор стандарта параболического профиля для ремней с профилем округлым в данном случае не является существенным, поскольку предназначены тестируемые ремни фактически для старого доброго «восьмерочного» двигателя, а значит, и усилия, передаваемые ремнем ГРМ, остались на том же уровне.

Первым испытанием стала проверка на стойкость ремней к изгибу. При этом испытании применяется гладкий шкив диаметром 50 мм. Один ремень каждого вида проходит процедуру искусственного старения, которое осуществляется следующим образом: ремень помещается в термокамеру с температурой 120 градусов и выдерживается 70 часов. Другой ремень замораживается вместе со шкивом при температуре –45 градусов в течение 24 часов.

После ремни вынимаются, и их перегибают по гладкому шкиву зубьями наружу на 180 градусов. В зоне перегиба не допускаются разрывы и трещины. Замороженный ремень перегибается на ранее охлажденном вместе с ремнем шкиве.

Этот тест выдержали все ремни.

На следующем этапе мы проверяли прочностные качества ремней.

Сначала провели испытания ремней на усилие разрыва. По нормативу минимальная прочность при разрыве ремня должна составлять не менее 8 кН/см у нового ремня и 7 кН/см у ремня, прошедшего искусственное старение. Таким образом, при ширине ремня 17 мм минимальное усилие разрыва должно быть не менее 13 600 Н, а для искусственно состаренных — не менее 11 900 Н.

Это испытание проводится следующим образом: ремни устанавливают зубьями наружу на гладкие цилиндрические шкивы и растягивают со скоростью 50±15 мм/мин до разрыва на разрывной машине Р-10.

Результаты испытаний на усилие разрыва приведены в Таблице 1.

Как видно из результатов теста, все ремни имеют хороший запас прочности корда (от 1,43 до 1,8 до старения и от 1,68 до 2,1 после старения). Самый прочный корд оказался у ремней Continental CT 1164: он может выдерживать нагрузки до 2,5 тонн.

Но в ремне прочность корда — не самый главный показатель. Поэтому в качестве второго прочностного теста была проведена проверка сопротивления зуба на отрыв новых ремней и искусственно состаренных. Этот показатель должен быть не менее 92 кгс на каждый сантиметр ширины ремня — как нового, так и состаренного. Зная, что ширина испытуемых ремней составляет 17 мм, получаем усилие 156,4 кгс.

Данное испытание проводится с использованием специального приспособления, у которого есть зубчатый шкив с соответствующим испытуемому ремню профилем зуба. В приспособление заложена калибровочная пружина, которая прижимает ремень через металлическую пластину к зубчатому шкиву с требуемым усилием, в нашем случае это 119 Н. Ремень разрезается, один конец устанавливается в приспособление таким образом, чтобы пятый зуб от верха разрезанного ремня попал в гнездо шкива. Нижний конец фиксируется в зажиме, и разрывная машина МР-05 тянет за него вниз.

Результаты данной проверки показаны в Таблице 2.

На новых ремнях среза зубьев не произошло: резина еще пластична, зуб просто деформируется и перескакивает. А вот у состаренных ремней на их «окрепших» зубьях происходит срез зуба — так и случилось у Continental CT 1164 и Trialli GD 790; у Gates 5670XS произошла деформация зуба, и он перескочил. По результатам теста видно, что все ремни имеют хороший запас прочности от среза (от 1,95 до 2,43 до старения и от 2,1 до 2,51 после старения). Самым устойчивым к срезу зуба оказался ремень ГРМ фирмы Trialli.

Некоторым может показаться странным повышение прочности после искусственного старения. Это объясняется свойствами теплостойких каучуков, которые используются для изготовления ремней: при длительном нагреве происходит укрепление их внутренних связей.

По статистике замена роликов натяжения ремня ГРМ происходит чаще, чем замена самого ремня. Поэтому стоит периодически слушать, не появился ли шум от роликов, ведь вышедший из строя ролик испортит ремень ГРМ, каким бы хорошим тот ни был, что может привести к дорогостоящему ремонту двигателя.

Ресурсный тест

Для определения ресурса ремней существуют специальные стенды, один из которых находится в лаборатории ООО «НПО „Талис“».

Данный стенд полностью повторяет геометрическое расположение узлов (шкивов и роликов натяжения ремня), которые соприкасаются с приводным ремнем при работе на двигателе, точнее, при создании данного стенда были использованы штатные узлы, которые и устанавливаются на двигатели внутреннего сгорания производства ВАЗ.

Стенд является универсальным и предусматривает возможность установки ремней, которые используются как для 8-клапанных, так и для 16-клапанных двигателей переднеприводных автомобилей производства Автоваза. Также путем замены шкивов становится возможным проведение испытаний ремней как с трапециевидной формой зуба, так и с полукруглой.

Ремень приводится в движение зубчатым шкивом, который вращает электродвигатель мощностью 7,5 кВт, — он выполняет роль коленчатого вала, заставляющего все приводные узлы вращаться при помощи ремня ГРМ. Натяжение ремня производится штатным роликом натяжения ремня ГРМ. Роль распределительного вала осуществляет электротормоз, который при торможении создает сопротивление 27,5 Н/м, — это пятикратная перегрузка усилия, которое при штатной работе передает ремень ГРМ в 8-клапанном двигателе. Таким образом, мы превращаем каждый час наработки ремня на стенде в пять часов работы на автомобиле.

По методике испытаний ТУ 38.1051912 «Ремни зубчатые для двигателей ВАЗ» ремень должен пройти наработку не менее 100 часов, что превращается в 500 часов наработки при нормальной эксплуатации двигателя.

Для полной имитации рабочих условий, пространство, в котором работает ремень ГРМ, закрыто кожухом с установленной в нем теплоизоляцией, а рабочая зона подогревается до температуры +90 градусов — этого требования нет ни ТУ, ни в одной из известных нам методик испытаний, но мы решили усложнить работу для ремня.

При торможении электромагнитный тормоз превращает всю поступающую энергию вращения в тепло — и требует охлаждения, поэтому для электротормоза организована автономная система охлаждения под давлением, которая занимает не меньше места, чем сам стенд.

Результаты испытаний

Ни один из испытанных нами ремней ГРМ не преподнес сюрпризов — все честно отработали положенные 100 часов на стенде. При осмотре после испытаний каждого ремня ГРМ не было обнаружено никаких повреждений, которые могли бы свидетельствовать о скором выходе какого-либо из ремней из строя.

Каков итог?

По результатам стендовых испытаний явного лидера выявить не удалось: в тесте на разрыв победителем оказался Continental, проверку сопротивления зуба лучше всех прошел Trialli. Так или иначе все трое испытуемых успешно выдержали испытания, показав хорошие запасы прочности, которые почти вдвое превосходят заводские параметры. Китайский ремень, кстати, не уступил европейским аналогам, а в тесте по сдвигу зуба даже превзошел их. Любой из тестируемых ремней можно смело ставить на машину.

Continental CT 1164

Самый прочный корд из всех проверенных нами ремней: при помощи ремня можно поднять груз 2,5 тонны — это вес хорошего внедорожника. Но при этом сопротивление зуба на срез несколько меньшее, чем у остальных (превышает норматив в 1,95 раза), однако и стоимость ремня в розничной продаже ниже, чем у конкурентов.

Gates 5670XS

Самый дорогой ремень, может быть, из-за того, что устанавливается на автозаводе для привода газораспределительного механизма как штатный. Самое меньшее усилие на разрыв корда — 19500 Н без старения и 20000 Н после (превышает норматив в 1,43 раза), усилие на срез зуба среднее среди испытуемых.

Trialli GD 790

Несомненным минусом данного ремня является то, что его невозможно купить отдельно, без роликов, которые идут с ним в комплекте от производителя. А вместе с роликами его стоимость возрастает до 1900 рублей. У этого ремня средний результат по усилию разрыва — 19700 Н без старения и 21000 Н после, но зато он оказался самым тяговитым из всех: один зуб выдержит усилие смещения до 380 кгс.

Подпишитесь на наш канал в Яндекс.Дзен

Telegram Instagram Подключить ленту новостей RSS

16+

Замена роликов ГРМ на Ладе Гранта

Техническое обслуживание автомобиля Лада Гранта — занятие не из легких. Все потому, что для замены даже самых простых расходников автовладельцам модели Гранта придется провозиться в гараже не один час. Ведь конструкция автомобиля спроектирована таким образом, что ее техническое обслуживание становится самой настоящей головной болью. Да уж, инженеры автоконцерна ВАЗ легких путей не ищут при проектировании своих автомобилей.

Однако есть и положительные стороны! Если автовладелец проводит обновление расходников самостоятельно, то он может сэкономить достаточно большую сумму денег!

Когда необходима замена роликов ГРМ в Ладе Гранта?

Своевременная замена расходников позволяет не только избежать серьезных поломок, но и значительно продлевает срок службы двигателя автомобиля, предотвращая возникновение в нем неисправностей.

Инженеры из компании ВАЗ рекомендуют проводить регулярные проверки технического состояния с интервалом в 15000 километров. Саму же замену роликов газораспределительного механизма в первый раз следует выполнять на отметке в 60 000 километров пробега. Последующие замены роликов ГРМ на Ладе Гранта следует производить с интервалом в 45 000 — 50 000 километров пробега.

Начинающим автомобилистам следует учесть важную вещь, которая заключается в следующем. Чем качественнее используемые комплектующие, тем больше интервал между необходимыми заменами. Ведь от того, насколько качественно выполнены расходники, от запаса их прочности, будет зависеть интервал их смены.

Поэтому инженеры компании ВАЗ советуют руководствоваться следующими правилами во время выбора расходных комплектующих:

1. Преимущественно покупать оригинальные комплектующие.
2. Для автомобилей, эксплуатируемых как в городской черте, так и за ее пределами лучше всего приобретать механические натяжители ремня ГРМ.
3. Если автомобиль используется исключительно для езды на скоростных магистралях, автобанах — то следует приобретать гидравлические ролики.
4. В случае, если автовладелец не имеет возможности приобрести оригинальные комплектующие, он должен использовать только те натяжители ремня системы ГРМ, которые соответствуют техническим требованиям оригинальных.

Соблюдая выше перечисленные рекомендации, автомобилист упростит себе процесс обновления расходников системы газораспределительного вала. Такой подход к работе поможет прилично сократить время, затрачиваемое на проведение технических работ.

Расположение роликов ГРМ

Чтобы правильно выполнить замену роликов ГРМ на Лада Гранта, автовладельцу следует знать следующее:

1. Расположение роликов ГРМ;
2. Виды натяжителей ремня.

Разобравшись в выше указанных вопросах, автомобилист сможет без труда выполнить замену необходимого расходника в системе газораспределительного вала.

И так приступим к разъяснению вопросов:

1. В автомобиле Лада Гранта ролики натяжения ремня находятся с правой стороны двигателя, как и вся система ГРМ. Данный технический узел закрывает пластиковый кожух, который служит защитой от механических повреждений его компонентов.
2. Сами ролики делятся на два вида, а именно:
   1. Ролик натяжения ремня ГРМ;
   2. Обводной ролик.

Автовладельцу не стоит путать оба вида роликов между собой, так как они выполняют различные роли.

Функции роликов в системе ГРМ:

• Обводной ролик выполняет следующие функции:
  • устраняет вибрации на больших отрезках ремня во время его работы;
  • снижение шума во время работы ремня;
  • создает оптимальный угол поворота ремня в соответствии со схемой расположения необходимых шкивов.

• Ролик натяжения ремня:
  • создает необходимое натяжение ремня для корректной работы всех шкивов, задействованных в схеме работы ГРМ;
  • частично выполняет функции обводного ролика.

Как самостоятельно сменить ролики ГРМ в Ладе Гранта?

Для того чтобы выполнить замену роликов ГРМ в двигателе Лада Гранта нужно выполнить подготовительные работы, которые подразумевают подготовку необходимого инструмента, и ознакомление с технической документацией.

Первым делом нужно ознакомиться с технической документацией, в которой также прописана техника безопасности. В ней нет ничего сложного. Она состоит из нескольких пунктов.

Техника безопасности включает следующее:

• все работы выполнять строго на выключенном двигателе;
• для защиты рук следует использовать перчатки, и прочее.

В общем обычные правила техники безопасности, как и на любом другом автомобиле.

Теперь автовладельцу нужно подготовить инструменты:

• набор накидных ключей;
• набор шестигранных ключей;
• специальный ключ для регулировки натяжения пружины ролика.

Если все подготовительные работы выполнены, то можно приступить непосредственно к самому процессу замены роликов.

На автомобиле Гранта замена роликов ГРМ осуществляется следующим образом:

• Припарковав автомобиль, нужно открыть капот и снять с него декоративную накладку двигателя, верхнюю часть кожуха ГРМ.
• Затем выполнить демонтаж правого переднего колеса, а также снять тормозной диск.
• Следующим шагом будет снятие подкрылка. Он крепится на 12 болтов. Стоит учесть, что в зависимости от года выпуска автомобиля, на нем могут различаться используемые болты для крепления подкрылка.

• После того как был снят подкрылок, можно снять нижнюю часть защитного кожуха грм. Собственно для снятия данной части кожуха и нужно проводить частичную разборку, так как натяжитель ремня закрывает именно он.

• Теперь выполняем замену натяжителей ремня.
• Проводим сборку снятых комплектующих.

После завершения работ, нужно провести тестовый старт двигателя, и пронаблюдать за его работой. Если все исправно, то все действия проведены верно. На этом процесс замены натяжителей ремня ГРМ окончен.

Хотелось бы отметить, что несмотря на достаточно высокую сложность проведения технических работ, данный автомобиль хорошо пользуется спросом как на территории России, так и в Европе. Все потому, что по соотношению цены и качества у него нет конкурентов среди автомобилей зарубежных производителей.

Замена ремня грм на лада гранта 8 клапанная: видео инструкция (на 87 л.с) — Сайт об отечественном автопроме

15.11.2019

Лада Гранта лифтбек по умолчанию оснащается одним из четырех типов двигателей с бензиновой системой питания:

• 82 л.с. / 8 кл.
• 87 л.с. / 8 кл.
• 98 л.с. / 16 кл.
• 106 л.с./16 кл.

На Гранта с 16-ти клапанным механизмом предустановлено два распределительных вала, дополнительный ролик – натяжитель. В 8-ми клапанной конструкции перечисленные механизмы в единичной комплектации.

На этапе подбора ремня ГРМ многие неопытные автомобилисты допускают одну существенную ошибку — несоответствие каталожного артикула фактическому. Вследствие чего, ремень или короче или длиннее необходимого размера.

Предназначение ремня ГРМ

Обеспечение синхронности работы механизмов силового агрегата для циклической подачи топливной смеси в камеру сгорания с последующим воспламенением.

Нарушение такта, работы, цикличности приводит к нестабильности, подачи обедненной / обогащенной смеси. В конечном итоге, мотор работает не в полную мощность, на холостых оборотах прослеживается детонация.
В предыдущей статье (Ремень ГРМ на Ладе Гранта) подробным образом рассмотрено предназначение системы ГРМ. Для дополнительных данных воспользуйтесь указанной ссылкой.

Изготовитель указывает на интервал в 60000 км, после чего требуется замена ГРМ Гранта лифтбек. Вместе с тем, каждые 15000 км, необходимо проводить диагностику ремня приводных механизмов с целью обнаружения дефектов, расслоения, возможного повреждения.

Если автомобиль эксплуатируется в условиях пересеченной, запыленной местности, под систематическими нагрузками интервал замены сократите на треть. Очевидно, что это всего лишь рекомендация, а не обязательство. С целью увеличения ресурса эксплуатации все же лучше прислушаться к советам профессионалов.

В каких случаях происходит обрыв ремня

1. Превышение допустимого интервала замены без проведения промежуточной профилактики;
2. Систематическая работа силового агрегата под нагрузками, на которые он не рассчитан;
3. Брак при изготовлении детали, комплектующей;
4. Частое попадание на поверхность масла, химических реагентов, соединений, вызывающие реакцию, расслоение каучука;
5. Натяжение привода сверх допустимой нормы;
6. Недостаточное натяжение привода;
7. Износ зубьев, деформация, повреждение.

Предотвратить внезапный обрыв привода можно путем проведения систематических профилактик, осмотров в сервисных центрах.

Какие последствия внезапного обрыва привода

Последствия обрыва крайне негативные и нежелательные. Величина ущерба зависит от положения клапана в момент обрыва привода. Наиболее безопасный вариант: изгиб основы клапана. Самый плохой: капитальный ремонт силового агрегата с полной заменой всех комплектующих. Разница в стоимости ощутима, даже если проводить капремонт самостоятельно.

Длительность работы мотора после время «Ч» — также немаловажный фактор. Чем быстрее водитель выключит зажигание, тем менее губительны последствия и наоборот. Мотористам СТО известны случаи, когда коромысло, основы клапанов в буквальном смысле слова пробивали стенку блока цилиндров, вылезали наружу.

Предвестники скорого обрыва ремня ГРМ

Отслоение каучука, видна нить – корд;

• Привод постоянно провисает, недостаточное натяжение, несмотря на систематическую подтяжку;
• На теле видны множественные белые пятна, как сигналы попадания моторного масла на поверхность;
• Запуск силового агрегата сопровождается характерным писком, скрипом.

Диагностика и замена ремня ГРМ на 8-ми клапанном моторе

Перед самостоятельной заменой не забудьте провести комплексную диагностику с целью изучения общего технического состояния автомобиля, идентифицировать поломки, прочие неисправности. Без предварительной диагностики проводить разбор механизмов — вершина непрофессионализма.

Этапы диагностики:

• Правую сторону машины поддомкрачиваем, вывешиваем на достаточную высоту, чтобы колесо свободно вращалось рукой;
• Активируем пятую передачу;
• В моторном отсеке снимаем пластиковый кожух, проворачиваем ремень приводных механизмов. Оцениваем его состояние, принимаем решение о необходимости замены.

После того, как принято окончательное решение о замене, начинаем демонтаж. Предварительно подготавливаем набор автомобильных инструментов, ветошь, новый ремень, роликовый подшипник. Замена подшипника обязательна. Ресурс эксплуатации приблизительно равный с ремнем приводных механизмов.

Замена ремня ГРМ Лада Гранта лифтбек 8 клапанов

• Машину устанавливаем в периметр ремонтной зоны, выжимаем ручной тормоз, открываем капот, рычаг КПП в положении «нейтраль»;
• Сбрасываем обе клеммы от аккумуляторной батареи во избежание короткого замыкания в сети;
• Снимаем декоративную панель из пластика в области расположения ГРМ;
• Отверткой с плоским наконечником наносим метки на внешнем периметре шестерни и корпусе (блоке) цилиндра;
• Путем вращения шкива коленвала совмещаем фактическую метку с мертвой точкой;
• Срываем гайку крепления шкива коленвала;
• Отвинчиваем крепление ролика натяжителя, уменьшаем натяжение ремня, отвинчиваем крепление генератора, извлекаем ремень с посадочного места на шкиве;
• Проводим дефектовку, оцениваем состояние зубьев. При отсутствии деформации заменяем новым ремнем. Также обследуем насос системы охлаждение, его ход должен быть тихим, без шумов и клина. Наличие обратного указывает на неисправность и потребность в профилактике;
• По завершении собираем конструкцию в обратной последовательности с обязательной установкой новых комплектующих.

Чтобы удостовериться, что процесс завершился успешно — проворачиваем шкив коленвала на 1 – 2 оборота. Вращение должно быть относительно легкое. Проверяем совпадение меток. Допускается отклонение на 1 – 2 мм, не более.
Самостоятельная замена ремня ГРМ Лада Гранта лифтбек окончена.

Особенности замены привода с 16-ти клапанным мотором

Отличительная особенность в двух распределительных валах, двух шкивах, двух роликах – натяжителях. Очевидно, что меток на шестернях и корпусе также будет две. Обязательной замене подлежит два ролика.

Где и как подобрать качественную запчасть

Широкий ассортимент продукции, недостаточная информированность владельцев, мошенничество продавцов — далеко не полный перечень факторов, способных ввести в заблуждение малоопытного владельца.

С минимизации возможных рисков, предотвращения покупки некачественного товара настоятельно рекомендуем пользоваться услугами проверенных поставщиков, официальных представительств, дилеров. В меньшей степени покупать комплектующие у непроверенных продавцов, детали по необоснованно заниженным ценам.

Возьмите за правило сверять каталожные артикулы, поисковые индексы запчасти с фактическими данными, указанными в инструкции по эксплуатации вашим автомобилем.

Отзывы владельцев

Константин: покупал ремень в автомагазине, продавец рекомендовал CONTITECH. Качеством доволен, цена 2000 руб. Ресурс эксплуатации 70 – 80 тыс. км.

Владлен: недавно заменил на Гранте ремень приводных механизмов, на рынке купил родной (21116-1006040-00). Предыдущий отходил 70000 км, надеюсь и этот не меньше.

Виктор: на СТО проводил замену ремня ГРМ, мастер посоветовал JST корейского производства. Пока нареканий нет, мотор шепчет

Как самостоятельно заменить ремень ГРМ на Лада Гранта

Ременная передача служит для передачи вращательного момента от коленчатого вала к распределительному.

Если происходит ее обрыв или растяжение, нарушается нормальная работа газораспределительного механизма. Ремень относится к расходному материалу. Необходимо следить за его состоянием и регулярно менять.

Процедура замены простая. Ее может выполнить любой автолюбитель, важно следовать пошаговой инструкции.

На Лада Гранта в качестве передаточного элемента
используется ременная передача. Она имеет несколько преимуществ перед цепью:

• нет необходимости в нанесении смазки, что дает
  возможность вынести привод ГРМ на наружную сторону силового агрегата;
• простота замены;
• бесшумная работа.

Но ресурс у ремня намного меньше. Поэтому за его состоянием
нужно следить и вовремя менять.

В инструкции по эксплуатации Лада Гранта рекомендуемые срокизамены – 60 тыс. км пробега. Но не стоит замену производить, когда будетдостигнут максимальный пробег. Она может понадобиться раньше в зависимости откачества ремешка и эксплуатационных условий. Поэтому рекомендуется периодически проверять его состояние – через 15

тыс. км.

Чтобы проверить состояние ременной передачи, нужно открутитьвинты крепления и снять защиту с привода ГРМ. Затем поддомкратить правоепереднее колесо, включить скорость, чтобы через коробку передач можно было вращатьвалы. Далее следует прокрутить колесо. Во время вращения ищем признаки, по

которым принимается решение о замене:

• трещины, надрывы на поверхности;

• обтрепанные боковые стороны;
• отслоение материала от основы:
• стертые и отсутствующие зубья;
• нет возможности натянуть ремень до нормы.

Существует ряд факторов, которые сокращают срок службы
ременной передачи:

• Некачественный материал, из которого изготовленремень. Порой производители используют сырье низкого качества, не отвечающее

  требованиям, поэтому изделие быстро приходит в негодность.

• Неправильная установка ременной передачи. При
  неплотном прилегании к шкивам и роликам обтрепываются боковые стороны.
• Тяжелые условия эксплуатации, при низких
  температурах, по бездорожью, в условиях городских пробок и т.д.
• Эксплуатация при повышенной влажности.
• Износ ускоряется при повышенной температуре
  подшипников во время их работы.

При обнаружении перечисленных признаков изношенности ременнойпередачи следует заменить его до достижения рекомендуемого пробега. Если этим

пренебречь, то может произойти обрыв ремня.

В этом случае распредвалостанавливается, а коленвал продолжает вращаться. Клапаны встречаются с поршнями

и с большой силой по ним бьют. В итоге клапана гнутся и повреждаются поршни.

Все это грозит капремонтом двигателя.

Обрыв ремня происходит не только по причине его износа, но и когда клинит помпу или ролики. Поэтому специалисты рекомендуют менять все детали.

Когда менять ремень ГРМ.

Выполняем замену ремня на 8-клапанном двигателе: пошаговая инструкция

Последовательность действий для мотора с 8 и 16 клапанами отличается некоторыми нюансами. Поэтому есть смысл рассмотреть замену для 8-клапанного, а затем уточнить детали операции для 16-клапанного. ГРМ на 8 клапанов имеет следующую схему:

Отличие 16-клапанного мотора – наличие двух распредвалов и дополнительного ролика – обводного.

Для проведения процедуры нужно приготовить стандартный набор ключей, спецключ для натяжения ремня. Новый ремень и ролик для замены.

Отличия разборки для 16 клапанов

Алгоритм разборки для 16-клапанного двигателя ничем не отличается от разборки с 8-мью клапанами, кроме установки меток. Так как на моторе с 16 клапанами установлены два распредвала, соответственно метки совмещают на обоих валах, не забывая о метках на маховике.
