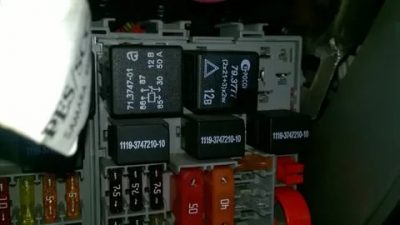

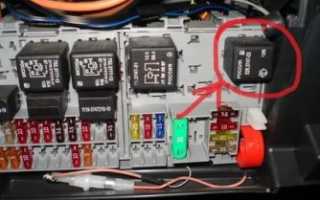

Где находится реле дворников на приоре?

Блок предохранителей схема и расположение на Лада Приора ВАЗ-2170, 2171, 2172

Самые различные, на первый взгляд сложные поломки в электрооборудовании вашего автомобиля могут скрываться элементарно под крышкой монтажного блока предохранителей. Это и залипшие или несрабатывающие реле, перегоревшие предохранители или дорожки. Любые работы по устранению поломок в электрике Приоры рекомендуем начинать именно отсюда.

Монтажный блок Приоры расположен в панели приборов с левой водительской стороны внизу и закрыт крышкой — на фото его расположение выделено синей рамкой:

Что бы получить доступ непосредственно к самим предохранителям и реле, нужно отвернуть три защелки, которые держат крышку, на фото выделены красным:

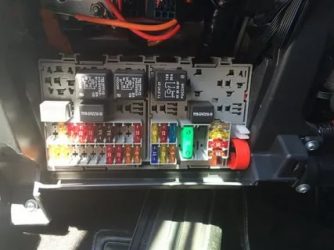

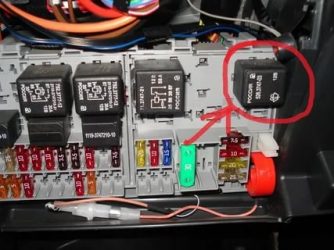

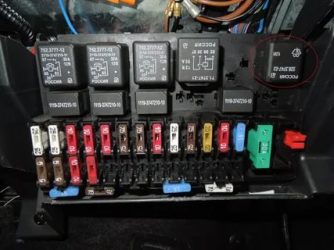

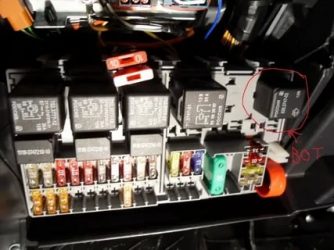

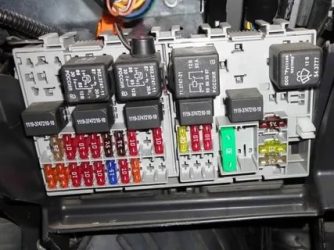

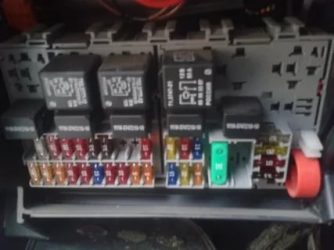

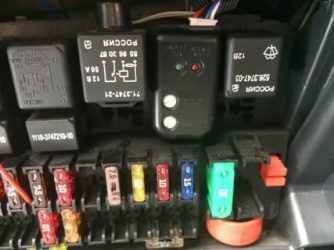

Сняв крышку, мы видим сам блок:

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.

За что отвечают предохранители в монтажном блоке ВАЗ 2170, 2171, 2172 (Лада Приора).

№ предохранителя в монтажном блоке (Приора)	Сила тока, Ампер	Защищаемая цепь
F1	25	Электровентилятор системы охлаждения двигателя (Приора)
F2	25	Обогрев заднего стекла (Приора)
F3	10	Дальний свет (правая сторона) (Приора)
F4	10	Дальний свет (левая сторона) (Приора)
F5	10	Звуковой сигнал (Приора)
F6	7.5	Ближний свет (левая сторона) (Приора)
F7	7.5	Ближний свет (правая сторона) (Приора)
F8	10	Тревожный сигнал (Приора)
F9	25	Вентилятор отопителя (Приора)
F10	7.5	Комбинация приборов, освещения салона, стоп сигнал Приоры
F11	20	Стеклоочиститель, обогрев заднего стекла Приоры
F12	10	Вывод № 15 от приборов (Приора)
F13	15	Прикуриватель Приоры
F14	5	Габаритный свет (левая сторона), Приора
F15	5	Габаритный свет (правая сторона), Приора
F16	10	Вывод № 15 системы ABS Приоры
F17	10	Приоры левая
F18	10	Приоры правая
F19	15	Обогрев сидений Приоры
F20	5	Блок управления иммобилизатором Приоры
F21	7.5	Задний противотуманный свет Приоры
F22-30	—	Резервное место для предохранителей в Приоре
F31	30	Блок управления электропакетом автомобиля Приора
F32	—	Резервное место для предохранителя в Приоре

Расположение реле и предохранителей в монтажном блоке:

1, 2 – пинцеты; K1 – реле включения электровентилятора радиатора системы охлаждения двигателя; K2 – реле включения обогрева заднего стекла; K3 – реле включения стартера; K4 – дополнительное реле (реле зажигания); K5 – место для резервного реле; K6 – реле включения омывателя и очистителя ветрового стекла; K7 – реле включения дальнего света фар; K8 – реле включения звукового сигнала; K9 – реле включения тревожного сигнала; K10, K11, K12 – места для резервного реле; F1–F32 – плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. 10.

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей.

Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты

Блок предохранителей Лада Приора под капотом:

Расшифровка предохранителей:

В нем 6 предохранителей F1,F2,F3,F4,F5,F6.

Предохранитель F1 питает контрольную точку S2 реле зажигания, реле бензонасоса, ЭБУ, форсунки свечи и т.д

Реле зажигания и Реле бензонасоса в Приоре расположены здесь:

Предохранитель F2 питает контрольную точку S4

Предохранитель F3 питает контрольную точку S1

Предохранитель F4 и F6 два силовых предохранителя от + Генератора к + Аккумулятора

Предохранитель F5 Питание электроусилителя руля

А вот блок реле, расположенный под капотом:

Предохранители Лада Приора

Для защиты автомобиля от перегрузок и коротких замыканий используют различного рода коммутационные аппараты. В данной статье речь пойдет именно о предохранителях и реле, о их местонахождении и назначении.

Предохранитель

Предохранитель – это электрический коммутационный аппарат, предназначенный для защиты электрических цепей,  путем обрыва цепи вследствие разрушения его или отключения при протекании через него тока превышающего допустимые значения.

Предохранители бывают нескольких видов и используются во всех электрических цепях для защиты автомобилей от коротких замыканий (КЗ). Они классифицируются по номинальному току плавкой вставки.

Плавкая вставка — это часть предохранителя, которая разрушается под воздействием электрического тока.

Номинальный ток – это ток предохранителя при котором, плавкая вставка будет работать неограниченное время, и не будет подвержена разрушению.

Принцип работы предохранителя

При использовании предохранителя в электрической цепи рабочий ток проходящий через предохранитель не превышает его номинальный ток – это является его нормальной работой. Но как только в электрической цепи появляется ток, превышающий безопасные допустимые значения в этой цепи, регулируемые предохранителем, то плавкая вставка, под воздействием тока превышающего номинальный ток вставки, начинает плавиться и разрушаться вследствие чего электрическая цепь разрывается.

Восстановить электрическую цепь можно заменой предохранителя, но только после того как будет найден виновник повышенного тока в этой электрической цепи. В противном случае новый предохранитель так же перегорит.

Электромагнитное реле

Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.

В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.

Принцип действия реле

При появлении на катушке реле тока в ней образуетсямагнитное поле, которое в свою очередь начинает притягивать к себе якорь, накоторый закреплены подвижные контакты реле. Вследствие этого подвижные контактызамыкаются с неподвижными и электрическая цепь замыкается.

Расположение предохранителей и реле в Приоре

Предохранители и реле в автомобиле Лада Приора находятся в специальном блоке. Так называемом – блоке предохранителей (монтажный блоке) или же в простонародии «черный ящик». В монтажный блок приходят все электрические цепи автомобиля и соединяются с предохранителями.

В Приоре существует несколько блоков предохранителей и реле. В этом разделе речь пойдет о местонахождении всех блоков.

Основной блок предохранителей

Находится под рулевой колонкой автомобиля, добраться до негоможно путем поворачивания фиксирующих клипс на 90 гр. Затем потянувдикоротивную крышку на себя вы доберетесь до блока предохранителей и реле.

Дополнительный блок предохранителей и реле

Дополнительный блок предохранителей и реле расположен подцентральной консолью в салоне автомобиля добраться до него можно сняв боковуюкрышку воздуховода ног пассажира или водителя. В основном там расположены релеи предохранителе ЭБУ и бензонасоса.

Блок силовых предохранителей под капотом

Еще один блок предохранителей Лады приоры располагается вподкапотном пространстве. В нем расположились силовые предохранители автомобиляПриора, которые потребляют большое количество электроэнергии. Возлеаккумуляторной батареи и блока ABS.Для того чтобы добраться до предохранителей в данном блоке необходимо потянутькрышку блока вверх и она снимется.

Блок предохранителей и реле кондиционера

Как известно Лада Приора является автомобилем с повышеннымуровнем комфорта и в некоторых комплектациях Приоры устанавливаетсяклиматическая система с кондиционером. Именно в таких автомобилях есть блокпредохранителей и реле кондиционера. Он так же расположился в подкапотномпространстве, над блоком ABS.Для того чтобы добраться до предохранителей в данном блоке необходимоотщелкнуть фиксаторы верхней крышки и поднять крышку вверх.

Описание предохранителей в блоке

Как известно автомобили Лада Приора выпускались в несколькихмодификациях, следовательно, и блоки предохранителей у них тоже разные. Далеепо тексту будут указаны все устанавливаемые блоки предохранителей на автомобильЛада Приора.

В салоне расположены основной блок предохранителей и реле, идополнительный монтажный блок предохранителей и реле.

Ниже в таблицах будут представлены предохранители, которыеустанавливаются на Ладу Приору. Блоки могут отличаться в зависимости от комплектациимашины, поэтому для каждой комплектации отдельная таблица.

Основной блок предохранителей и реле Приоры в комплектации «Норма» и «Стандарт»

Комплектация «Норма» Лады Приоры отличается от стандарта наличием подогрева сидений и противтуманными фарами. В комплектацию «Норма» не входит кондиционер (не путать с «Норма+»). Основной блок устанавливается под рулевым колесом.

Дополнительный монтажный блок

Дополнительный монтажный блок устанавливается в ногах упереднего пассажира, для того чтобы добраться до него необходимо снятьпластиковую заглушку.

Дополнительный монтажный блок не имеет отличий и не зависитот комплектации автомобиля.

Таблица предохранителей дополнительного монтажного блока

Таблица реледополнительного монтажного блока

Силовые предохранители в подкапотном пространстве

Как было сказано выше, предохранители Лады приорыустанавливаются не только в салоне, но и в подкапотном пространстве. Внекоторых комплектациях автомобилей устанавливается 2 монтажных блока вподкапотном пространстве.

Силовые предохранители устанавливаются на все автомобилилада приора вне зависимости от комплектации.

Таблица силовыхпредохранителей  в подкапотномпространстве

Предохранители автомобилей с климатическими системами

В автомобилях в которых установлен кондиционерустанавливается дополнительный монтажный блок в подкапотном пространствеотвечающий за работу климатической установки.

В блоке климата устанавливаются реле и предохранителипоэтому отдельной таблицы для них нет.

Предохранители и реле автомобиля с кондиционером HALLA

1. Предохранитель защищающий правую цепь двигателя вентилятора (30 А);
2. Предохранитель защищающий левую цепь двигателя вентилятора (30 А);
3. Реле двигателя вентилятора правого;
4. Дополнительное реле вентиляторов;
5. Реле двигателя вентилятора левого;
6. Предохранитель защищающий электрическую цепь питания двигателя отопителя(40 А);
7. Предохранитель компрессора кондиционера (15 А);
8. Реле отвечающее за работу двигателя отопителя;
9. Реле компрессора кондиционера;

Предохранители и реле автомобиля с кондиционером Panasonic

1. Реле скорости отопителя;
2. Реле двигателя вентилятора правого;
3. Реле включение вентиляторов последовательно;
4. Реле двигателя вентилятора левого;
5. Предохранитель левого двигателя вентилятора (30А);
6. Предохранитель правого двигателя вентилятора (30А);
7. Предохранитель электродвигателя отопителя салона (40А);
8. Предохранитель компрессора кондиционера (15А);
9. Реле электродвигателя вентилятора отопителя салона;
10. Реле компрессора кондиционера;

ВАЖНО

Важно знать, что заменять предохранители иными предметами категорически запрещено. Вставлять в разъем предохранителя перемычки и прочего рода предметы, проводящие электрический ток – ЗАПРЕЩАЕТСЯ. Все это самоуправство может привести к печальный последствиям в лучшем случае к поломке автомобиля, а в худшем к возгоранию автомобиля.

Берегите себя и свой автомобиль.

Где находятся предохранители и реле

Даже с учетом того, что автомобили Лада Приора довольно сильно отличаются от ВАЗ 2110, блок предохранителей и реле находится практически на том же самом месте. Если сидеть на водительском сиденье, то с левой стороны под панелью приборов есть специальная крышка, под которой находятся все предохранители на Приоре и реле.

Необходимо первым делом повернуть фиксаторы крепления против часовой стрелки и с определенным усилием потянуть за крышку в сторону:

В результате чего под этой крышкой мы и увидим монтажный блок предохранителей и реле:

Обозначение и местоположение предохранителей в монтажном блоке Приоры ВАЗ 2170

№ предохранителя	Сила тока, А	«Стандарт» и «Норма»	«Норма» с кондиционером и «люкс»
F1	25	Вентилятор радиатора системы охлаждения двигателя	Резерв
F2	25	Обогрев заднего стекла	Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла.
F3	10	Правая фара, дальний свет	Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4	10	Левая фара, дальний свет
F5	10	Звуковой сигнал	Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6	7.5	Левая фара, ближний свет
F7	7.5	Правая фара, ближний свет
F8	10	Тревожный сигнал	Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9	25	Предохранитель печки Приоры	Резерв
F10	7.5/10*	Освещение салона, панели приборов, стоп-сигнал	Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11	10/20*	Стеклоочиститель	Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12	20/10*	Клемма 15 приборов	Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13	15	Предохранитель прикуривателя Приоры
F14	5	Левая фара, габаритный огонь, освещение номерного знака, освещение багажника	Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15	5	Левая фара, габаритный огонь	Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16	10	Клемма 15 АБС	Гидроагрегат, контакт «18»
F17	10	Левая противотуманная фара
F18	10	Правая противотуманная фара
F19	15	Обогрев сидений	Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20	5/10*	Блок управления иммобилизатором	Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21	7.5/5*	Задние противотуманные фонари	Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22	-/20*	Резерв	Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23	-/7.5*	Резерв	Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24-F30	Резерв
F31	30	Блок управления электропакетом	Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32	Резерв

Расположение реле в монтажном блоке Приоры

Реле	«Норма»	«Норма» с кондиционером	«Люкс»
К1	реле включения электровентилятора радиатора системы охлаждения двигателя	Резерв	Реле включения ближнего света и габаритных огней фар(система автоматического управления освещением)
К2	реле включения обогрева заднего стекла
К3	реле включения стартера Приоры
К4	дополнительное реле (реле зажигания)
К5	место для резервного реле
К6	реле включения омывателя и очистителя ветрового стекла
К7	реле включения дальнего света фар
К8	реле включения звукового сигнала
К9	реле включения тревожного сигнала
К10	Резерв	Реле включения противотуманных фар
К11	Резерв	Реле включения обогрева передних сидений
К12	Резерв

Как заменить предохранители и реле?

Замена производится довольно просто. Самое важное в этой процедуре — отключение аккумуляторной батареи во избежание проблем с электропроводкой и приборами. Для большего удобства в демонтаже предохранителя в монтажном блоке находится специальный пинцет, при помощи которого все это с легкостью выполняется.

Важно помнить, что обозначения на каждом предохранителе в Амперах строго необходимо соблюдать, в противном случае это может привести к серьезным последствиям и даже возгоранию автомобиля.
