Электроника для чайников: что такое реле и зачем оно нужно. Устройство, типы, описание

Реле – это переключатель. Причем не совсем обычный. Когда в подъезде лампочка загорается от звука шагов, это не волшебство, это работает реле. В этой статье расскажем о назначении реле и принципе его работы.

Существует очень много типов и классификаций реле. Но мы поговорим не только о них, но и о том, что такое реле и как оно работает. Поехали!

Что такое реле

Определение реле таково:

Реле – это электромагнитное коммутационное устройство, предназначенное для установки и разрыва соединений в электрических цепях. Реле срабатывает при скачкообразном изменении входной величины.

Говоря проще, когда входная величина меняется (ток, напряжение), реле замыкает или размыкает цепь. При этом в зависимости от типа реле входная величина не обязательно имеет электрическую природу.

Слово «реле» происходит от французского relay. Это понятие обозначало смену почтовых лошадей или передачу эстафеты.

Как работает реле?

Во-первых, вспомним Джозефа Генри, с именем которого связано понятие индуктивности. Провод, по которому течет ток, является магнитом. Если мы намотаем провод витками на сердечник, то получится катушка индуктивности.

Как катушка индуктивности ведет себя в цепи переменного тока? Если катушку включить в цепь, то фаза тока в цепи будет отставать от напряжения. Другими словами, при максимальном значении напряжения ток будет минимален и наоборот.

Это связано с тем, что когда катушка включена в цепь, в ней возникает ЭДС самоиндукции, которая препятствует росту основного тока через катушку.

Теперь вернемся к реле. Простейшее электромагнитное реле состоит из электромагнита (катушки), якоря и соединяющих элементов. При подаче электрического тока на катушку она притягивает якорь с контактом, который замыкает цепь.

Чтобы представить все это, посмотрим на рисунок:

Устройство и вид электромагнитного реле

Здесь 1 — катушка, 2 — якорь, 3 — коммутационные контакты.

Реле имеет две цепи: управляющую и управляемую. Управляющая цепь – это цепь, через которую ток подается на катушку. Управляемая – цепь, которую и замыкает якорь при срабатывании реле.

Таким образом, реле позволяет контролировать большие токи в управляемой цепи при помощи слаботочной управляющей цепи.

На каждом реле есть обозначения контактов управляемой и управляющей цепи. Также на корпусе изделия указаны значения тока и напряжения, на которые рассчитано реле.

Обозначения на корпусе реле

Электромагнитное реле, рассмотренное выше, не работает мгновенно. После подачи тока на катушку должно пройти какое-то время, и лишь потом реле сработает. Это связано с таким явлением, как гистерезис. Гистерезис переводится с латинского как отставание или запаздывание.

Мы уже говорили про ЭДС самоиндукции, возникающую в катушке. Когда реле включается в цепь, в катушке начинает течь ток, но сила тока нарастает постепенно. Нарастание тока в катушке можно представить в виде петли гистерезиса. Когда нужное значение силы тока достигнуто, реле срабатывает.

По этой причине реле не используются в самой быстродействующей аппаратуре, где время срабатывания должно быть сведено практически к нулю.

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

Типы реле

В зависимости от входной величины, на которую реагирует реле, бывают:

• реле тока;
• реле напряжения;
• реле частоты;
• реле мощности.

Также в зависимости от принципа действия различают:

• электромагнитные реле;
• магнитоэлектрические реле;
• тепловые реле;
• индукционные реле;
• полупроводниковые реле.

Применение реле

В основном реле применяются для защиты силовой аппаратуры от перенапряжений, в электронике автомобилей. Реле также присутствуют во многих бытовых приборах. В чайнике используется тепловое реле. В каждом холодильнике есть пусковое реле.

Джозеф Генри изобрел реле в 1835 году. Первые реле нашли свое предназначение в телеграфии.

Например, логично предположить, что реле тока служит для контроля силы тока в цепи.

Так, при перегрузках на электродвигателе включается реле тока, которое своими контактами включает реле времени. По прошествии допустимого времени работы двигателя в режиме перегрузки реле времени разрывает цепь.

Блок реле тока

Конечно, сначала все это может показаться сложным и запутанным. Однако если начать разбираться и приложить немного усилий, вы в скором времени сами сможете не только рассказать про устройство и принцип действия реле, но и успешно заняться его подключением. А в будущем, возможно, стать специалистом по релейной защите.

Когда есть студенческий сервис, специалисты которого готовы оказать помощь в любое время, больше не нужно бояться трудных предметов и строгих преподавателей.

Напоследок видео, в котором подробно, наглядно и просто рассказывается о том, как работает реле:

Что такое реле, и как оно работает

Как сделать из «минуса» «плюс» и наоборот? Как подцепиться к электроприводу? Как открыть багажник с брелока сигнализации? Как заблокировать запуск двигателя? На все эти вопросы есть  ответ: с помощью реле.

Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля.

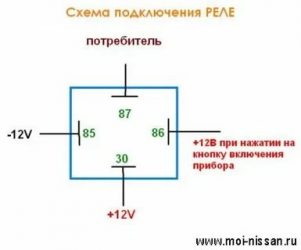

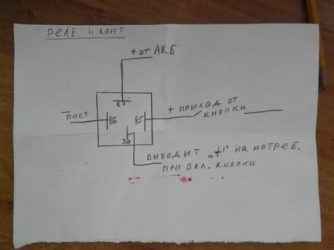

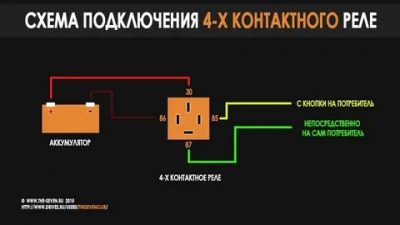

Обычно реле имеет 5 контактов (бывают и 4-хконтактные и 7-ми и т.д.). Если Вы посмотрите на реле внимательно, то увидите, что все контакты подписаны. Каждый контакт имеет своё обозначение. 30, 85, 86, 87 и 87А. На рисунке видно где, какой контакт.

Контакты 85 и 86 — это катушка. Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт.

В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 замкнут с контактом 87А. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 отмыкается от контакта 87А и соединяется с контактом 87. Вот и весь принцип действия. Вроде бы ничего сложного.

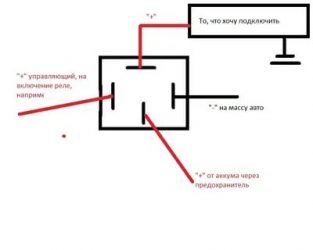

Реле часто приходит на выручку во время установки дополнительного оборудования. Давайте рассмотрим простейшие примеры применения реле.

Блокировка двигателя

В качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи (стартер, зажигание, бензонасос, питание форсунок и т.д.).

Один контакт питания катушки (пусть 85) соединяем с проводом сигнализации, на котором появляется «минус» при постановке в охрану. На другой контакт катушки (пусть 86) подаём +12 Вольт при включении зажигания. Контакты 30 и 87А подцепляем в разрыв блокируемой цепи. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель.

Эта схема используется, если у вас «минус» с сигнализации на блокировку выходит при постановке в охрану. Если у вас «минус» с сигнализации на блокировку выходит при снятии с охраны, тогда вместо контакта 87А используем контакт 87, т.е. разрыв цепи теперь будет на контактах 87 и 30. При таком подключении реле будет всегда в рабочем состоянии (разомкнутом) при работающем двигателе.

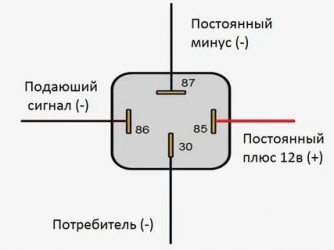

Инвертируем полярность сигнала (с «минуса» делаем «плюс» и наоборот) и подключаемся к слаботочным транзисторным выходам сигнализации

Допустим, нам надо получить «минус», но у нас есть только «плюсовой» сигнал (например, у автомобиля положительные концевики, а у сигнализации нет входа положительных концевиков, а есть только вход отрицательных). На помощь опять приходит реле.

Подаём на один из контактов катушки (86) наш «плюс» (с концевиков автомобиля). На другой контакт катушки (85) и на контакт 87 подаём «минус». В итоге на выходе (контакт 30) получаем нужный нам «минус».

Если нам надо, наоборот, из «минуса» получить «плюс», то маленько меняем подключение. На контакт 86 подаём исходный «минус», а на контакты 85 и 87 подаём «плюс». В итоге на выходе (контакт 30) получаем нужный нам «плюс».

Если нам надо из слаботочного отрицательного выхода сигнализации (в сигнализации такие выходы могут называться по-разному и их назначение тоже различное: выход на 3-е зажигание, выход на открытие багажника, выход на закрытие стёкол и т.д.) сделать хороший мощный «минус» или «плюс», то тоже используем эту схему.

На контакт 85 подаём выход с сигнализации. На контакт 86 подаём «плюс». На контакт 87 подаём сигнал той полярности, который нам надо получить на выходе. В итоге на контакте 30 мы имеем ту полярность, которая на контакте 87.

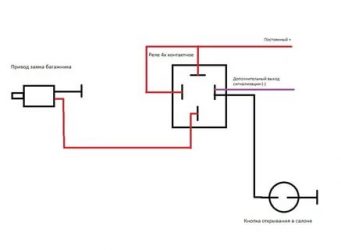

Открытие багажника с брелока автосигнализации

Если в автомобиле стоит электрический привод багажника, то можно подключиться к нему автосигнализацией для открытия его с брелока сигнализации. Если с сигнализации выходит слаботочный сигнал на открытие багажника (а чаще всего так и есть), то используем эту схему.

Прежде всего, находим провод на привод багажник, где появляется +12 Вольт при открытии багажника. Разрезаем этот провод. Тот конец разрезанного провода, который идёт к приводу, подцепляем к контакту 30. Другой конец провода подцепляем к контакту 87А. Выход с сигнализации подцепляем к контакту 86. Контакты 87 и 85 подцепляем на +12 Вольт.

Теперь, при подаче сигнала с сигнализации на открытие багажника, реле сработает и на провод электропривода багажника пойдёт «плюс». Привод сработает, и багажник откроется.

Это лишь немногие схемы подключения с использованием реле. Ещё немного схем с использованием реле можете найти на сайте в категории схемы хитрушек и в разделе схемы подключения к центральному замку.

Устройство, схема и подключение промежуточного реле

Здравствуйте, уважаемые читатели сайта sesaga.ru. Промежуточные электромагнитные реле применяются во многих электронных и электрических схемах и предназначены для коммутации электрических цепей. Они используются для усиления и преобразования электрических сигналов; запоминания информации и программирования; распределения электрической энергии и управления работой отдельных элементов, устройств и блоков аппаратуры; сопряжения элементов и устройств радиоэлектронной аппаратуры, работающих на различных уровнях напряжений и принципах действия; в схемах сигнализации, автоматики, защиты и т.п.

Промежуточное электромагнитное реле представляет собой электромеханическое устройство, которое может коммутировать электрические цепи, а также управлять другим электрическим устройством. Электромагнитные реле делятся на реле постоянного и переменного тока.

Работа электромагнитного реле основана на взаимодействии магнитного потока обмотки и подвижного стального якоря, который намагничивается этим потоком. На рисунке показан внешний вид промежуточного реле типа РП-21.

1. Устройство реле

Реле представляет собой катушку, обмотка которой содержит большое количество витков медного изолированного провода. Внутри катушки находится металлический стержень (сердечник), закрепленный на Г-образной пластине, называемой ярмом. Катушка и сердечник образуют электромагнит, а сердечник, ярмо и якорь образуют магнитопровод реле.

Над сердечником и катушкой расположен якорь, выполненный в виде пластины из металла и удерживаемый при помощи возвратной пружины. На якоре жестко закреплены подвижные контакты, напротив которых расположены соответствующие пары неподвижных контактов. Контакты реле предназначены для замыкания и размыкания электрической цепи.

2. Как работает реле

В исходном состоянии, пока на обмотку реле не подано напряжение, якорь под воздействием возвратной пружины находится на некотором расстоянии от сердечника.

При подаче напряжения в обмотке реле сразу начинает течь ток и его магнитное поле намагничивает сердечник, который преодолевая усилие возвратной пружины, притягивает якорь. В этот момент контакты, закрепленные на якоре, перемещаясь, замыкаются или размыкаются с неподвижными контактами.

После отключения напряжения ток в обмотке исчезает, сердечник размагничивается, и пружина возвращает якорь и контакты реле в исходное положение.

3. Контакты реле

В зависимости от конструктивных особенностей контакты промежуточных реле бывают нормально разомкнутые (замыкающие), нормально замкнутые (размыкающие) или перекидные.

3.1. Нормально разомкнутые контакты

Пока напряжение питания не подано на катушку реле, его нормально разомкнутые контакты всегда разомкнуты. При подаче напряжения реле срабатывает и его контакты замыкаются, замыкая электрическую цепь. На рисунках ниже показана работа нормально разомкнутого контакта.

3.2. Нормально замкнутые контакты

Нормально замкнутые контакты работают наоборот: пока реле обесточено, они всегда замкнуты. При подаче напряжения реле срабатывает и его контакты размыкаются, размыкая электрическую цепь. На рисунках показана работа нормально разомкнутого контакта.

3.3. Перекидные контакты

У перекидных контактов при обесточенной катушке средний контакт, закрепленный на якоре, является общим и замкнут с одним из неподвижных контактами. При срабатывании реле средний контакт вместе с якорем перемещается в сторону другого неподвижного контакта и замыкается с ним, одновременно разрывая связь с первым неподвижным контактом. На рисунках ниже показана работа перекидного контакта.

https://www.youtube.com/watch?v=eUzqGo_Gzh8

Многие реле имеют не одну, а несколько контактных групп, что позволяет осуществлять управление несколькими электрическими цепями одновременно.

К контактам промежуточных реле предъявляются особые требования. Они должны иметь малое переходное сопротивление, большую износоустойчивость, малую склонность к привариванию, высокую электропроводность и большой срок службы.

В процессе работы контакты своими токоведущими поверхностями прижимаются друг к другу с определенным усилием, создаваемым возвратной пружиной. Токоведущая поверхность контакта, соприкасающаяся с токоведущей поверхностью другого контакта называется контактной поверхностью, а место перехода тока из одной контактной поверхности в другую называется электрическим контактом.

Соприкосновение двух поверхностей происходит не по всей кажущейся площади, а лишь отдельными площадками, так как даже при самой тщательной обработке контактной поверхности на ней все равно будут оставаться микроскопические бугорки и шероховатости. Поэтому общая площадь соприкосновения будет зависеть от материала, качества обработки контактных поверхностей и усилия сжатия. На рисунке показаны контактные поверхности верхнего и нижнего контактов в сильно увеличенном виде.

В месте перехода тока с одного контакта в другой возникает электрическое сопротивление, которое называется переходным сопротивлением контакта. На величину переходного сопротивления существенное влияние оказывает величина контактного нажатия, а также сопротивление окисных и сульфидных пленок, покрывающих контакты, так как они являются плохими проводниками.

В процессе длительной работы поверхности контактов изнашиваются и могут покрываться налетами копоти, окисными пленками, пылью, непроводящими частицами. Также износ контактов может быть вызван механическими, химическими и электрическими факторами.

Механический износ происходит при скольжении и ударах контактных поверхностей. Однако главной причиной разрушения контактов являются электрические разряды, возникающие при размыкании и замыкании цепей в особенности цепей постоянного тока с индуктивной нагрузкой. В момент размыкания и замыкания на контактных поверхностях происходят явления плавления, испарения и размягчения контактного материала, а также перенос металла с одного контакта на другой.

В качестве материалов для контактов реле применяют серебро, сплавы твердых и тугоплавких металлов (вольфрам, рений, молибден) и металлокерамические композиции. Наибольшее применение получило серебро, обладающее малым контактным сопротивлением, высокой электропроводностью, хорошими технологическими свойствами и относительно невысокой стоимостью.

Следует помнить, что абсолютно надежных контактов нет, поэтому для повышения их надежности применяют параллельное и последовательное включение контактов: при последовательном включении контакты могут разорвать большой ток, а параллельное включение повышает надежность замыкания электрической цепи.

4. Электрическая схема реле

На принципиальных схемах катушка электромагнитного реле изображается прямоугольником и буквой «К» с цифрой порядкового номера реле в схеме. Контакты реле обозначаются этой же буквой, но с двумя цифрами, разделенными точкой: первая цифра указывает на порядковый номер реле, а вторая на порядковый номер контактной группы этого реле. Если же на схеме контакты реле расположены рядом с катушкой, то их соединяют штриховой линией.

Запомните. На схемах контакты реле изображают в состоянии, когда на него напряжение еще не подано.

Электрическую схему и нумерацию выводов реле производитель указывает на крышке, закрывающей рабочую часть реле.

На рисунке видно, что выводы катушки обозначены цифрами 10 и 11, и что реле имеет три группы контактов:
7 — 1 — 4
8 — 2 — 5
9 — 3 — 6

Здесь же под электрической схемой указаны электрические параметры контактов, показывающие, какой максимальный ток они могут пропустить (коммутировать) через себя.

Контакты данного реле коммутируют переменный ток не более 5 А при напряжении 230 В, и постоянный ток не более 5 А при напряжении 24 В. Если же через контакты пропускать ток больше указанного, то они очень скоро выйдут из строя.

На некоторых типах реле производитель дополнительно нумерует выводы со стороны присоединений, что очень удобно.

Для удобства эксплуатации, замены и монтажа реле применяют специальные колодки, которые устанавливаются на стандартную DIN-рейку. В колодках предусмотрены отверстия для контактов реле и винтовые контакты для подключения внешних проводников. Винтовые контакты имеют нумерацию контактов, которая соответствует нумерации контактов реле.

Также на катушках реле указывают род тока и рабочее напряжение обмотки реле.

На этом пока закончим, а во второй части рассмотрим основные параметры и подключение электромагнитных реле, где на примерах простых схем разберем работу реле.

До встречи на страницах сайта.
Удачи!

Литература:

1. И. Г. Игловский, Г. В. Владимиров – «Справочник по электромагнитным реле», Л., Энергия, 1975 г.2. М. Т. Левченко, П. Д. Черняев – «Промежуточные и указательные реле в устройствах релейной защиты и автоматики», Энергия, Москва, 1968, (Б-ка электромонтера, вып. 255).

3. В. Г. Борисов, – «Юный радиолюбитель», Москва, «Радио и связь» 1992 г.

Электромагнитное реле

Радиоэлектроника для начинающих

Для управления различными исполнительными устройствами, коммутации цепей, управления приборами в электронике активно применяется электромагнитное реле.

Устройство реле достаточно просто. Его основой является катушка, состоящая из большого количества витков изолированного провода.

Внутрь катушки устанавливается стержень из мягкого железа. В результате получается электромагнит. Также в конструкции реле присутствует якорь.Он закреплён на пружинящем контакте. Сам же пружинящий контакт закреплён на ярме. Вместе со стержнем и якорем ярмо образует магнитопровод.

Если катушку подключить к источнику тока, то образовавшееся магнитное поле намагничивает сердечник. Он в свою очередь притягивает якорь. Якорь укреплён на пружинящем контакте. Далее пружинящий контакт замыкается с другим неподвижным контактом. В зависимости от конструкции реле, якорь может по-разному механически управлять контактами.

Устройство реле

В большинстве случаев реле монтируется в защитном корпусе. Он может быть как металлическим, так и пластмассовым. Рассмотрим устройство реле более наглядно, на примере импортного электромагнитного реле Bestar. Взглянем на то, что внутри этого реле.

Вот реле без защитного корпуса. Как видим, реле имеет катушку, стержень, пружинящий контакт, на котором закреплен якорь, а также исполнительные контакты.

На принципиальных схемах электромагнитное реле обозначается следующим образом.

Условное обозначение реле на схеме состоит как бы из двух частей. Одна часть (К1) – это условное обозначение электромагнитной катушки. Она обозначается в виде прямоугольника с двумя выводами. Вторая часть (К1.1; К1.2) – это группы контактов, которыми управляет реле. В зависимости от своей сложности реле может иметь достаточно большое количество коммутируемых контактов. Они разбиваются на группы. Как видим, на обозначении изображены две группы контактов (К1.1 и К1.2).

Нормально разомкнутые контакты

Нормально разомкнутые контакты – это контакты реле, которые находятся в разомкнутом состоянии до тех пор, пока через катушку реле не потечёт ток. Говоря проще, когда реле выключено, контакты тоже разомкнуты. На схемах реле с нормально-разомкнутыми контактами обозначается вот так.

Нормально замкнутые контакты

Нормально замкнутые контакты – это контакты реле, находящиеся в замкнутом состоянии, пока через катушку реле не начнёт течь ток. Таким образом, получается, что при выключенном реле контакты замкнуты. Такие контакты на схемах изображают следующим образом.

Переключающиеся контакты

Переключающиеся контакты – это комбинация из нормально-замкнутых и нормально-разомкнутых контактов. У переключающихся контактов есть общий провод, который переключается с одного контакта на другой.

Современные широко распространённые реле, как правило, имеют переключающиеся контакты, но могут встречаться и реле, которые имеют в своём составе только нормально-разомкнутые контакты.

У импортных реле нормально-разомкнутые контакты реле обозначаются сокращением N.O. А нормально-замкнутые контакты N.C. Общий контакт реле имеет сокращение COM. (от слова common – «общий»).

Теперь обратимся к параметрам электромагнитных реле.

Параметры электромагнитных реле

Как правило, размеры самих реле позволяют наносить на корпус их основные параметры. В качестве примера, рассмотрим импортное реле Bestar BS-115C. На его корпусе нанесены следующие надписи.

COIL 12VDC – это номинальное напряжение срабатывания реле (12V). Поскольку это реле постоянного тока, то указано сокращённое обозначение постоянного напряжения (сокращение DC обозначает постоянный ток/напряжение). Английское слово COIL переводится как «катушка», «соленоид». Оно указывает на то, что сокращение 12VDC имеет отношение к катушке реле.

Далее на реле указаны электрические параметры его контактов. Понятно, что мощность контактов реле может быть разная. Это зависит как от габаритных размеров контактов, так и от используемых материалов. При подключении нагрузки к контактам реле нужно знать мощность, на которую они рассчитаны. Если нагрузка потребляет мощность больше той, на которую рассчитаны контакты реле, то они будут нагреваться, искрить, «залипать». Естественно, это приведёт к скорому выходу из строя контактов реле.

Для реле, как правило, указываются параметры переменного и постоянного тока, которые способны выдержать контакты.

Так, например, контакты реле Bestar BS-115C способны коммутировать переменный ток в 12А и напряжение 120V. Эти параметры зашифрованы в надписи 12А 120VAC (сокращение AC обозначает переменный ток).

Также реле способно коммутировать постоянный ток силой 10А и напряжением 28V. Об этом свидетельствует надпись 10A 28VDC. Это были силовые характеристики реле, точнее его контактов.

Потребляемая мощность реле

Теперь обратимся к мощности, которую потребляет реле. Как известно, мощность постоянного тока равна произведению напряжения (U) на ток (I): P=U*I. Возьмём значения номинального напряжения срабатывания (12V) и потребляемого тока (30 mA) реле Bestar BS-115C и получим его потребляемую мощность (англ. — Power consumption).

Таким образом, мощность реле Bestar BS-115C составляет 360 милливатт (mW).

Есть ещё один параметр – это чувствительность реле. По своей сути, это и есть мощность потребления реле во включённом состоянии. Понятно, что реле, которому требуется меньше мощности для срабатывания, является более чувствительным по сравнению с теми, которые потребляют большую мощность. Такой параметр, как чувствительность реле, особенно важен для устройств с автономным питанием, так как включенное реле расходует заряд батарей. К примеру, есть два реле с потребляемой мощностью 200 mW и 360 mW. Таким образом, реле мощностью 200 mW обладает большей чувствительностью, чем реле мощностью 360 mW.

Как проверить реле?

Электромагнитное реле можно проверить обычным мультиметром в режиме омметра. Так как обмотка катушки реле обладает активным сопротивлением, то его можно легко измерить. Сопротивление обмотки реле может варьироваться от нескольких десятков ом (Ω), до нескольких килоом (kΩ). Обычно самое низкое сопротивление обмотки имеют миниатюрные реле, которые рассчитаны на номинальное напряжение 3 вольта. У реле, номинальное напряжение которых составляет 48 вольт, сопротивление обмотки намного выше. Это прекрасно видно по таблице, в которой указаны параметры реле серии Bestar BS-115C.

Номинальное напряжение (V, постоянное)	Сопротивление обмотки (Ω ±10%)	Номинальный ток (mA)	Потребляемая мощность (mW)
3	25	120	360
5	70	72
6	100	60
9	225	40
12	400	30
24	1600	15
48	6400	7,5

Отметим, что потребляемая мощность всех типов реле этой серии одинакова и составляет 360 mW.

Электромагнитное реле является электромеханическим прибором. Это, наверное, является самым большим плюсом и в то же время весомым минусом.

При интенсивной эксплуатации любые механические части изнашиваются и приходят в негодность. Кроме этого, контакты мощных реле должны выдерживать огромные токи. Поэтому их покрывают сплавами драгоценных металлов, таких как платина (Pt), серебро (Ag) и золото (Au). Из-за этого качественные реле стоят довольно дорого. Если ваше реле всё-таки вышло из строя, то замену ему можно купить здесь.

К положительным качествам электромагнитных реле можно отнести устойчивость к ложным срабатываниям и электростатическим разрядам.

» Радиоэлектроника для начинающих » Текущая страница

Также Вам будет интересно узнать:

• Симистор.
• Параметры МДП-транзисторов.

Реле указателей поворота: принцип работы, неисправности и методика выбора

Все современные автомобили оснащаются световыми устройствами, призванными указать остальным участникам движения, в какую сторону будет разворачиваться транспортное средство. Их еще называют световыми указателями поворота. Работают они, как все наверняка знают, в прерывистом режиме. Как раз за прерывание их работы отвечает специальное реле, в устройстве и неисправностях которого мы попытаемся разобраться.

Немного о функциях реле поворота

Реле поворота имеет несколько названий. Это и прерыватель тока, и реле-прерыватель указателей поворота, и просто реле поворота. Во всех случаях речь идет об электронном или же электромагнитно-тепловом приборе, отвечающим за замыкание и размыкание цепей световых указателей. Во время их работы световой сигнал то формируется, то гаснет до вхождения транспортного средства в поворот и во время его осуществления. Отсюда можно выделить 4 функции прерывателей:

1. Создание уже упомянутого прерывистого светового сигнала указателей на одной из сторон автомобиля до и во время осуществления маневра;
2. Создание прерывистого сигнала уже сигнальной лампы, размещенной на приборной панели авто;
3. Формирование прерывистых сигналов абсолютно всех указателей, которыми оборудован автомобиль, при включении аварийной сигнализации;
4. Формирование аналогично прерывистого, но уже звукового сигнала — щелчков — призванного помочь водителю ориентироваться в работе устройств без непосредственного визуального контакта с приборной панелью.

Для полного понимания работы реле-прерывателей стоит рассмотреть как современные устройства, так и их предшественников. Что касается последних, то в качестве последних возьмем электромагнитно-тепловые реле, которые устанавливались на классические автомобили ВАЗ. Более современные электронные прерыватели стоят на всех современных автомобилях, так что брать в качестве примера конкретное устройство с конкретной модели автомобиля нет смысла.

Подробнее об электромагнитно-тепловых реле

Такое реле призвано быть простым и надежным, хотя недостатков оно не лишено. Владельцы некоторых особенно старых автомобилей ВАЗ меняли его от силы один-два раза. Все дело в надежной конструкции реле, являющейся своеобразной метаморфозой устройств, использующихся в промышленных установках. Ключевыми элементами такого реле являются следующие:

• Цилиндрический сердечник, имеющих обмотку из особенно тонкого медного провода;
• Две контактные группы в верхней части сердечника;
• Металлические якоря по бокам;
• Металлический корпус.

Контактных групп две, причем первая отвечает за замыкание цепи контрольной лампочки поворотников авто на приборной панели, а вторая группа — непосредственно за цепь лампочек указателей поворота. В нормальном состоянии цепь указателей поворотов нормально разомкнута, т.к. якорь контактной группы оттянут нихромовой нитью. Нить зафиксирована на изоляционном материале, из которого также выполнена площадка для установки сердечника. В этой же нити действует ток — она подключена к цепи выключателя указателей.

Работает электромагнитно-тепловое реле по довольно простому принципу. Как только поступает сигнал о вхождении в поворот, цепь замыкается. В цепь входят лампочки поворотников, обмотка реле, резистор и нихромовая нить. Резистор нужен для уменьшения тока. Как только материал (нихром) начинает нагреваться, выполненная из него нить начинает растягиваться. Так как якорь оттянут нитью, постепенно увеличивающейся в длине, он сможет замкнуть контактную группу спустя некоторое время.

Теперь ток начинает действовать в обход как нихромовй нити, так и резистора — он попросту начинает «течь» в обход участков с большим сопротивлением. Это означает, что лампы указателей поворотов начинает гореть не в пол накала, а в полную силу. Здесь важно отметить, что нихромовая нить нагревается и остывает очень быстро. За счет этой ее особенности лампы могут мигать 60-120 раз в минуту.

Как читатель наверняка догадался, размыкание контактов обусловлено тем, что нить успевает быстро остыть и оттянуть якорь от сердечника. При подаче сигнала все повторяется.

Зачем же в реле предусмотрено две контактные группы? Все очень просто. Дело в том, что одно положении контактной группы напрямую влияет на работу второй контактной группы. Как только контакты первой группы разомкнуты, якорь во второй группе не может ее замкнуть. Когда сила тока возрастает и нить растягивается, первая контактная группы замыкается, что является условием для притяжения якоря во второй группе. Как результат, мигать начинают и указатели поворота, и сигнальная лампа, установленная на приборной панели.

Что касается звуковых сигналов, то и здесь все просто: якорь замыкает и размыкает цепь не плавно, а довольно резко, вследствие чего водитель и пассажиры могут слышать глухие щелчки. Это особенность работы электромагнитных реле, которая позволила сэкономить на дополнительных устройствах звукового оповещения. Корпус реле выполнен из металла и имеет цилиндрическую форму. На дне цилиндра находится уже упомянутая площадка, имеющая изоляционные свойства. Через нижнюю часть площадки выводятся контакты, которые должны быть включены в цепь указателей поворотов.

Устройство электронного реле

Чтобы лучше понимать принцип работы электронного реле, лучше разобраться с особенностями электромагнитно-теплового реле. Вот например: в первом устройстве нихромовой нить есть, но во втором ее функции выполняет электронный ключ. Во всех электронных реле можно разделить два компонента:

1. Непосредственно электромагнитное реле, отвечающее за замыкание и размыкание цепи;
2. Электронный ключ, обеспечивающий срабатывание реле со строго определенной частотой.

Вышеуказанный электронный ключ имеет в своей основе микросхему или множество транзисторов, на профессиональном языке еще называемых дискретными элементами. Такая основа образует цепи управления и задающий генератор. А все ради одного: подача и снятие напряжения с обмотки уже знакомого нам электромагнитного реле.

Работает система относительно просто. Как только на реле подается напряжение, в работу включается задающий генератор. Он формирует управляющие импульсы определенной частоты, которые подаются на цепи управления. Последние подают или прерывают ток, поступающий от обмотки реле. Когда в обмотке действует ток, якорь реле притягивается, тем самым замыкая пару контактных группы.

В этот момент указатели поворотов и сигнальная лампочка загораются. Как только ток прекращает свое действие, якорь отходит в свое начальное положение и обе контактные группы размыкаются. Электронные реле все же вытеснили своих электромагнитно-тепловых «собратьев». Тому есть несколько причин, о которых ниже. А пока советуем обратить внимание на изображение — это простейшая схема, в которой реализовано реле поворотов.

Понимание схемы окажется полезным при ремонте сломавшегося реле.

Дело в том, что электронные реле практически не подвержены действию как внешних, так и внутренних факторов. Их электромагнитно-тепловые предшественники со временем сильно нагревались, что приводило к изменению параметров отдельных токопроводящих элементов. Кроме того, электронные реле потребляют очень мало энергии — в случае нагрева нихромовой нити энергии требовалось куда больше. Такое реле попросту надежнее и его легко ввести в систему с аварийной сигнализацией.

Неисправности реле поворотов

Очевидным признаком неисправности реле являются неработающие указатели. В действительности же вариантов, при которых вскоре удастся диагностировать поломку реле, бывает несколько. Вот основные:

• Лампы указателей поворотов постоянно горят (не наблюдается мигание). В этом случае поломка вызвана выходом из строя электромагнитной части реле. Обусловлена аномальная работа световых указателей тем, что контакты постоянно находятся в замкнутом положении. Зачастую они оказываются пригоревшими;
• Лампы указателей перестали гореть. Необходимо проверить переключатель поворотов, само реле, а также удостовериться в том, что цепь не оборвана, а предохранитель не перегорел. Советуем начинать проверку с последнего;
• Лампы начали мигать часто, или, напротив, слишком редко. Для начала стоит удостовериться в том, что потребление лампами тока соответствует номиналу. Если одна лампа перегорела или же потребляет меньший ток, чем необходимо, то поворотники начнут мигать слишком часто. Аналогичная проблема наблюдается при окислении цоколя или патрона лампы, а также при обрыве провода к одной из установленных ламп. При установке слишком мощных ламп они будут мигать реже обычного. Если проблема кроется не в лампах, необходимо проверять реле и состояние контактов в цепи питания.

Нельзя забывать о том, что на неисправность реле указывают и некоторые другие вещи. Например, при работе устройство может издавать нехарактерный треск. В некоторых случаях неисправное реле может влиять на работу светового оповещения при срабатывании аварийной сигнализации — частота мигания будет не такой, как в обычных условиях.

Как показала практика, часто неисправности указателей поворотов связаны с установкой неподходящих ламп, а также с обрывом цепи, перегоранием предохранителя и пригоранием контактов реле.

Советуем с особым вниманием относиться к светодиодным лампам — если они планируются к установке вместо обычных ламп накаливания, стоит обратиться к специалисту.

Ремонт и замена реле поворотников

Для начала стоит определиться с тем, где реле поворотов установлено. В одних автомобилях его можно найти прямо за приборной доской — оно расположено чуть правее. В других авто реле устанавливается прямо в монтажном блоке. Если вы не уверены в том, где именно находится устройство и как оно крепится, подготовьте следующие инструменты:

• Ключ-головка на «10»;
• Пассатижи;
• Крестовая отвертка;
• Пластиковый съемник.

Как только реле было демонтировано, проверьте состояние проводки и контактов. Если есть желание осуществить ремонт реле, то необходимо сделать следующее:

• Очистить контактные пластины от нагара. Зачастую это удается сделать куском обычного ластика;
• Обратите внимание на металлическую U-образную перемычку. Если она покрыта толстым слоем нагара или даже сломалась, ее придется заменить. Как показала практика, на ее место можно впаять несколько жил от медного кабеля;
• Если вы видите трещины в силовых выводах, то их нужно подпаять. В случае обрыва контактов выходом из ситуации также станет пайка.

Если вы всерьез настроены отремонтировать старое реле, то вам понадобится реле-донор с теми же характеристиками. Причем случайно найденное в магазине реле не подойдет. Придется найти техническую документацию родного устройства и подходящего донора. К несчастью, многая информация о ремонте реле, равно как и техническая документация, может быть найдена только на англоязычных сайтах. В первую очередь вас должна интересовать такая графа как “Characteristics” и ее следующие пункты: Contact Rating; все 3 параметры Max.

switching; Operate Time; оба параметра Endurance; Initial Insulation Resistance. Также обратите внимание на таблицу Coil Data. Чем больше будет совпадений с параметрами вышедшего из строя реле, тем дольше оно прослужит после ремонта с использованием компонентов донора. Также отметим, что если вы хотите адаптировать имеющееся реле под использование в цепи со светодиодными поворотниками, без пайки никак не обойтись.

В этом случае лучшим решением будет подрезание цепи измерения тока и пайка дополнительного многооборотного резистора, хотя можно обойтись и обычным резистором для шунта — подходящий будет сложнее найти, но он тоже подойдет.

Поиск нового реле

Если вариант с ремонтом сломанного реле вам не подходит, то стоит сразу же приступить к поиску нового устройства. На самом деле это решение является самым простым и надежным, хотя пытливый ум автолюбителя и тягу к экспериментам он не удовлетворит. Новое реле стоит небольших денег, а на современном рынке автозапчастей нетрудно будет найти подходящий аналог. Вести поиски можно по:

• VIN-коду авто;
• Коду имеющегося и вышедшего из строя реле или кодам его аналогов;
• Параметрам авто.

Практика показывает, что сегодня автолюбители все чаще ищут нужные запчасти по параметрам своего транспортного средства. В частности, важны марка, модель и год выпуска. Современные интернет-магазины с их кросс-базами кодов позволяют быстро подбирать как оригинальное реле, так и его аналоги. Особняком стоит подбор реле по ключевым параметрам, часть которых мы указали в предыдущем пункте. При поиске по параметрам самого реле легко ошибиться (а то и вовсе не найти полную документацию), но в случае успеха вы сможете найти или тот же оригинал, или полностью идентичный ему аналог.

Вывод

Реле поворотов — небольшой, но крайне важный компонент системы светового оповещения авто. Оно позволяет водителю быть более предсказуемым для других участников движения, что, разумеется, наилучшим образом сказывается на безопасности движения и в некоторой мере на комфорте. При выходе реле из строя проблему игнорировать ни в коем случае нельзя. К счастью, реле не относится к дорогим компонентам световых систем, так что автолюбитель может практически без ущерба для бюджета взять сразу два устройства — второе будет лежать в багажнике, гараже или дома про запас. Именно так мы и советуем поступать.

Как работают электромагнитные реле, какие бывают, как выбрать и проверить

Мы редко задумываемся о том, как работает то или иное устройство. До тех пор, пока оно не вышло из строя. Но если приходится разбираться в причинах поломки, тут и возникают вопросы. Рассмотрим электромагнитное реле — оно стоит в электрической части автомобилей, в бытовой технике и электронике.

Что такое электромагнитное реле, устройство, назначение

Электромагнитное реле — коммутирующее устройство, которое для работы использует электромагнитное поле. Состоит оно из электромагнитной катушки и подвижного якоря, подвижных и неподвижных контактов. Якорь и катушка закреплены на основании. Якорь подпружинен и расположен так, чтобы неподвижные контакты с неподвижными имели точки соприкосновения.

Устройство электромагнитного реле

Как работает электромагнитное реле? При подаче напряжения на обмотку в ней возникает электромагнитное поле. Закрепленный подвижно якорь притягивается к сердечнику катушки, контакты переключаются (смыкаются/размыкаются). В этом и состоит работа реле — перекидывать контакты. К ним подключена разная нагрузка и, в результате срабатывания, изменяется цепи, по которым протекает электрический ток.

При снятии питания электромагнитное поле исчезает, якорь под действием пружины возвращается в исходное состояние. Соответственно и схема возвращается в исходное состояние. По принципу действия очень похоже на работу обычного выключателя. С той лишь разницей, что кнопки нет и  «управляются» контакты автоматически, а вместо лампочки может быть участок цепи или какое-то устройство.

Для чего нужно реле в электросхемах

На рисунке выше представлена простейшая схема с электромагнитным реле. Есть кнопка, при помощи которой подается питание на катушку. К контактам подключен исполнительный орган, например, электрическая лампа. При нажатии кнопки питание подается на катушку, якорь притягивается к сердечнику катушки, и давит на контакты. Они замыкаются, на лампочку поступает напряжение и она загорается. При снятии питания с катушки, пружина оттягивает якорь в исходное положение, цепь питания лампочки разрывается и она тухнет. Этот пример показывает, для чего и как используют электромагнитные реле.

Виды электромагнитных реле

Первая классификация — по питанию. Есть электромагнитные реле постоянного и переменного тока. Реле постоянного тока могут быть нейтральными или поляризованными. Нейтральные срабатывают при подаче питания любой полярности, поляризованные реагируют только на положительное или на отрицательное (зависят от направления тока).

Виды электромагнитных реле по типу питающего напряжения и внешний вид одной из моделей

По электрическим параметрам

Еще делят электромагнитные реле по чувствительности:

• Мощность для сработки 0,01 Вт и меньше — высокочувствительные.
• Потребляемая обмоткой мощность при срабатывании — от 0,01 Вт до 0,05 Вт — чувствительные.
• Остальные — нормальные.

В первую очередь стоит определиться с электрическими параметрами

Первые две группы (высокочувствительные и чувствительные) могут управляться от микросхем. Они вполне могут выдавать требуемый уровень напряжения, так что промежуточное усиление не требуется.

По уровню коммутируемой нагрузки есть такое деление:

• Не больше 120 Вт переменного и 60 Вт постоянного тока — слаботочные.
• 500 Вт переменного и 150 Вт постоянного — повышенной  мощности;
• Более 500 Вт переменного тока — контакторы. Применяются в силовых цепях.

Есть еще деление по времени срабатывания. Если контакты замыкаются не более чем после 50 мс (миллисекунд) после подачи питания на катушку — это быстродействующее. Если проходит от 50 мс до 150 мс — это нормальная скорость, а все которые требуют для сработки контактов больше 150 мс — замедленные.

По исполнению

Есть еще электромагнитные реле с различной степенью герметичности.

• Открытые электромагнитные реле. Это те, у которых все части «на виду».
• Герметичные. Они запаяны или заварены в металлический или пластиковый корпус, внутри которого воздух или инертный газ. Доступа к контактам и катушке нет, доступны только выводы для подачи питания и подключения цепей.
• Зачехленные. Есть чехол, но он не припаян, а соединяется с корпусом при помощи защелок. Иногда присутствует накидная проволочная петля, которая удерживает крышку.

По массе и размерам отличия могут быть очень существенными

И еще один принцип деления — по размерам. Есть микроминиатюрные — они весят менее 6 граммов, миниатюрные — от 6 до 16 граммов, малогабаритные имеют массу от 16 гр до 40 гр, а остальные — нормальные.

Виды контактных групп

Электромагнитные реле делят по способу работы контактов. Они могут быть:

• Нормально замкнутыми (закрытыми, размыкающими). Сокращенно обозначаются НЗ, на импортных схемах NC.
• Нормально разомкнутыми (открытыми, замыкающими). Обозначение — НО на наших — и NO на зарубежных.
• Перекидными (переключающими). Перекидные отличаются внешне, так как имеют три пластины с контактами. У них обычно обознается только общий контакт — пишут «общ» или comon.

В общем-то, по названиям контактов ясно, как они работают. Нормально замкнутые контакты в исходном состоянии замкнуты, через них протекает ток. При сработке реле контакты размыкаются, цепь питания обрывается.

Нормально закрытый (замкнутый) контакт: что значит
и принцип работы

Нормально открытые (понятнее — нормально разомкнутые) контакты, наоборот, в обычном состоянии разомкнуты. Когда реле срабатывает, контакт замыкается, в цепи возникает ток.

Электромагнитное реле с нормально открытым (разомкнутым) контактом

Наверное, уже понятно как работают переключающий контакт. В отличие от первых двух, переключающий состоит из трех пластин. По краям две неподвижные и подвижная в центре. Подвижный контакт часто называют общим. В нормальном положении подвижная пластина касается одного из контактов, ток протекает по этому пути (на рисунке снизу справа).

Принцип работы электромагнитного реле с переключающими контактами

При срабатывании реле, подвижный контакт изменяет положение благодаря упорной рамке (на рисунке это просто штырь, припаянный к подвижной пластине). А рамка прикреплена к якорю. После срабатывания реле, в первой цепи появляется разрыв, во второй начинает протекать ток.

Это все типы контактов — вроде не так много. Но в одном реле могут быть собраны все три вида, и количество групп каждого виды бывает разным. Их выбирают в зависимости от необходимости.

Электромагнитные реле на схемах: обмотки, контактные группы

Особенность реле в том, что оно состоит из двух частей — обмотки и контактов. Обмотка и контакты имеют различное обозначение. Обмотка графически выглядит как прямоугольник, контакты разного таки имеют каждый свое обозначение. Оно отражает их название/назначения, так что проблем с идентификацией обычно не возникает.

Типы контактов электромагнитных реле и их обозначение на схемах

Иногда рядом с графическим изображением ставят обозначение типа — НЗ (нормально замкнутый)  или НО (нормально открытый). Но чаще прописывают принадлежность к реле и номер контактной группы, а тип контакта понятен по графическому изображению.

Вообще, искать контакты реле надо по всей схеме. Ведь физически оно находится в одном месте, а разные его контакты являются частью разных цепей. Это и отображается на схемах. Обмотка в одном месте — в цепи подачи питания. Контакты разбросаны в разных местах — в цепях, в которых они работают.

Пример схемы на электромагнитных реле: контакты находятся в соответствующих цепях (см. цветовую маркировку)

Для примера посмотрите на схему с реле. Реле КА, КV1 и КМ имеют одну контактную группу, КV3 — две, KV2 — три. Но три — это далеко не предел. Контактных групп в каждом реле может быть и десять-двенадцать и больше. И схема на рисунке простая. А если она занимает пару листов формата А2 и в ней масса элементов…

Основные технические характеристики, плюсы и минусы, область применения

Как любые электротехнические детали, электромагнитное реле подбирают по параметрам. Сначала определяются с составом контактных групп, затем — с питанием. Затем наступает пора выбора характеристик.

• Ток или напряжение срабатывания. Самое низкое значение тока или напряжения, при котором контакты уверенно переключаются.
• Ток или напряжение отпускания. Максимальное значение параметров, при которых пружина оторвет якорь от катушки.
• Чувствительность. Минимальный уровень мощности, при котором реле срабатывает.
• Сопротивление обмотки. Измеряется при температуре +20°C.
• Рабочий ток или напряжение. Это диапазон значений, при которых реле точно сработает в эксплуатационных условиях.
• Время срабатывания. Промежуток от момента подачи питания на обмотку до переключения первого контакта.
• Время отпускания. Через какой промежуток времени после снятия питания «отлипнет» якорь.
• Частота коммутации. Сколько раз может сработать реле за определенный промежуток времени.

Характеристики электромагнитного реле. Один из видов

Электромеханические реле имеют большой рабочий ресурс, невысокую цену. Еще один плюс — малое падение мощности при переключении. Но они создают помехи при работе, возможен дребезг контактов, скорость срабатывания совсем невысокая, есть проблемы с индуктивными нагрузками.

Все эти свойства определяют область применения. Обычно это коммутация питания приборов, работающих от 220 В переменного тока или 12 В и 24 В постоянного. Чаще всего нагрузкой являются электродвигатели невысокой мощности, еще подключают освещение, другую индуктивную и активную нагрузку. Мощность коммутируемой нагрузки от 1 Вт до 2-3 кВт.

Как проверить электромагнитное реле

Работоспособность электромагнитного реле зависит от катушки. Поэтому в первую очередь проверяем обмотку. Ее прозванивают мультиметром. Сопротивление обмотки может быть как 20-40 Ом, так и несколько кОм. При измерении просто выбираем подходящий диапазон. Если есть данные о том, какая величина сопротивления должна быть — сравниваем. В противном случае довольствуемся тем, что нет короткого замыкания или обрыва (сопротивление стремится к бесконечности).

Проверить электромагнитное реле можно при помощи тестера/мультиметра

Второй момент — переключаются или нет контакты и насколько хорошо прилегают контактные площадки. Проверить это немного сложнее. К выводу одного из контактов можно подключить источник питания. Например — простую батарейку. При срабатывании реле потенциал должен появиться на другом контакте или исчезнуть. Это зависит от типа проверяемой контактной группы. Контролировать наличие питания также можно при помощи мультиметра, но его надо будет перевести в соответствующий режим (контроль напряжения проще).

Если мультиметра нет

Не всегда под рукой есть мультиметр, но батарейки есть почти всегда. Давайте рассмотрим пример. Есть какое-то реле в герметичном корпусе. Если знаете или нашли его тип, можно посмотреть характеристики по названию. Если данные не нашли или нет названия реле, смотрим на корпус. Обычно тут указывается вся важная информация. Напряжение питания и коммутируемые токи/напряжения есть обязательно.

Проверка обмотки электромагнитного реле

В данном случае имеем реле, которое работает от 12 V постоянного тока. Хорошо если есть такой источник питания, тогда используем его. Если нет, собираем несколько батареек (последовательно, то есть одну за одной), чтобы суммарно получить требуемое напряжение.

При последовательном соединении батареек их напряжение суммируем

Получив источник питания нужного номинала, подключаем его к выводам катушки. Как определить где выводы катушки? Обычно они подписаны. Во всяком случае, есть обозначения  «+» и «-» для подключения источников постоянного питания и знаки для переменного  типа таких «≈».  На соответствующие контакты подаем питание. Что происходит? Если катушка реле рабочая, слышен щелчок — это притянулся якорь. При снятии напряжения он слышен снова.

Проверяем контакты

Но щелчки — это одно. Это значит, что катушка работает, но надо еще контакты проверить. Возможно они окислились, цепь замыкается, но сильно падает напряжение. Может они стерлись и контакт плохой, может, наоборот, закипели и не размыкаются. В общем, для полноценной проверки электромагнитного реле необходимо еще проверить работоспособность контактных групп.

Проще всего объяснить на примере реле с одной группой. Они обычно стоят в автомобилях. Автолюбители называют их по числу выводов: 4 контактные или 5 контактные. В обоих случаях там всего одна группа. Просто четырех контактное реле содержит нормально замкнутый или нормально разомкнутый контакт, а пятиконтактное — переключающую группу (перекидные контакты).

Электромагнитное реле 4 и 5 контактное: расположение контактов, схема подключения

Как видите, питание подается в любом случае на выводы, которые подписаны 85 и 86. А к остальным подключается нагрузка. Для проверки 4-контактного реле можно собрать простейшую связку из маленькой лампочки и батарейки нужного номинала. Концы этой связки прикрутить к выводам контактов. В 4-контактном реле это выводы 30 и 87. Что получится? Если контакт на замыкание (нормально разомкнутый), при сработке реле лампочка должна загореться. Если группа на размыкание (нормально замкнутый) должна потухнуть.

В случае с 5-контактным реле схема будет чуть сложнее. Тут потребуется две связки из лампочки и батарейки. Используйте лампы разного формата, цвета или каким-то образом их разделите. При отсутствии питания на катушке у вас должна гореть одна лампочка. При срабатывании реле она гаснет, загорается другая.

Электромагнит

Думаю, все уже в курсе , что поле – это не только гектары земли с пшеницей, картошкой, коноплей ?

В нашей жизни существуют еще и другие виды полей, невидимые для человеческого глаза. Это может быть гравитационное, электрическое или даже магнитное поле. Давайте рассмотрим, что же из себя представляет магнитное поле?

Магнитное поле образуется вокруг любого куска магнита. Не зависимо от размеров этого кусочка, этот магнит всегда будет иметь два полюса: северный (N – North) и южный (S – South). Стрелки магнитного поля начинаются с Севера и заканчиваются на Юге, но они  нигде не разрываются. Даже в самом магните (доказано наукой).  Как вы знаете, Земля – это тот же самый кусочек магнита очень большого размера. Она также имеет эти два полюса, покрытые льдинами. На полюсах Земли, как вы знаете, компас не работает.

Но самый смак заключается в том, что провод, по которому течет электрический ток,  вокруг себя образует то же самое магнитное поле как и простой магнит.  Буквой I отмечают направление тока, а В – это линии магнитного поля. Они представляют собой замкнутые круги.

Направление линий магнитного поля определяется правилом буравчика

Даже не знаю,  кто первый придумал навернуть провод пружиной и пропустить через него электрический ток, но это того стоило.

В результате этого получили нечто иное, как соленоид. Если на концы такого соленоида подать электрический ток, то он будет обладать магнитными свойствами! Правильнее было бы его назвать электромагнит. Смотрите, сколько силовых  линий образуется в соленоиде, при подаче на его концы электрического тока!

А если обмотать какую-нибудь железяку этими витками и подать на них напряжение, то эта железяка станет электромагнитом и будет притягивать к себе металлические предметы.

Дело как раз в том, что принцип электромагнита используется в очень важном электротехническом изделии: в электромагнитном реле.

Возьмем простое электромагнитное  реле

Давайте же посмотрим, что на нем написано:

TDM ELECTRIC – видимо производитель. РЭК 78/3 – название реле. Дальше идет самое интересное. Мы видим какие то полоски и цифры.  Контакты с 1 по 9  – это и есть  коммутационные контакты реле, 10 и 11 – это катушка реле.

Теперь обо всем по порядку.  Реле состоит из коммутационных контактов. Что значит словосочетание “коммутационные контакты”? Это контакты, которые осуществляют переключение. Катушка – это медный провод, намотанный на цилиндрическую железку. В результате, соленоид превращается в электромагнит, если на его концы подать напряжение.

Еще чуть ниже мы видим такие надписи, как 5А/230 В~ и 5А 24 В=. Это максимальные параметры, которые могут коммутировать контакты реле. Эти параметры желательно не превышать и брать с большим запасом. Иначе при превышении допустимых параметров контакты реле  могут обгореть, либо полностью выгореть, что в свою очередь приведет к полному выходу из строя электромагнитного реле.

Когда напряжение на катушку мы НЕ подаем, то контакт 1 соединяется с 7, 2 с 8, 3 с 9

Иными словами, если достать мультиметр, то можно прозвонить контакты 1 и 7, 2 и 8, 3 и 9. Мультиметр должен показать 0 Ом.

Если же мы подаем напряжение на катушку, то группа контактов перебрасывается. В результате соединяется 4 с 7, 5 с 8, 6 с 9.

Какое же напряжение подавать на катушку? На катушке уже есть ответ. Написано 12 VDC. DC – это постоянный ток, АС – переменный. Значит, на катушку  подаем 12 Вольт постоянного тока.

С другой стороны мы видим те самые контакты. Слева-направо и сверху-вниз идет нумерация контактов:

Как работает электромагнитное реле

Но как же так оно работает? Все оказывается очень просто. Давайте внимательно рассмотрим фото ниже:

При подаче на катушку напряжения, ярмо притягивается к электромагниту. На ярме находится коммутационный контакт и он движется вслед за ярмом. В результате этого, “пипочка” на коммутационном контакте  перебрасывается на нижний контакт и происходит переключение.

При пропадании напряжения на катушке, пружинка оттягивает ярмо назад и реле принимает свой первозданный вид.

Как проверить реле

Давайте же проверим реле с помощью мультиметра  и блока питания. Прозваниваем контакт 1 и 7 и смотрим, что у нас они звонятся, значит эти контакты соединены. Видно даже визуально.

Подаем напряжение на катушку  12 Вольт  с блока питания и смотрим, что у нас получилось.

В результате у нас ярмо “приклеилось” к электромагниту (катушке)  и потянула за собой коммутационный контакт. Цепь 1 и 7 у нас оборвалась, но зато восстановилась цепь контактов 7 и 4. Вот таким образом проверяются контакты реле.

Если контакты с налетом, то следует протереть их карандашным ластиком. Если прилично поджарились, а другого реле под рукой нет, то здесь поможет только шкурка-микронка. Но этот случай уже критический, так как наждачная бумага сдирает тонкий слой из благородного металла, которым покрыты “пипочки”.

Целостность катушки реле проверяется с помощью мультиметра в режиме омметра. Для этого проверяем сопротивление катушки. Оно  зависит от самого реле. У всех  оно разное. Если сопротивления нет или оно очень маленькое  – порядка пару Ом, то значит в катушке либо обрыв, либо короткое замыкание.

На схемах электромагнитные реле обозначаются вот так:

Также контакты обозначают уже просто цифрами. В данном случае:

11 – это общий контакт

11-12 – это нормально замкнутые контакты

11-14 – нормально разомкнутые контакты

Прямоугольником обозначается сама катушка реле, а выводы катушки обозначаются буквами A1 и A2.

При подаче напряжения на катушку в данном реле у нас контакт перекинется, то есть картина будет выглядеть следующим образом:

Без подачи напряжения:

После подачи напряжения:

Плюсы реле

• Управляемое напряжение и управляющее напряжение никак не связаны между собой. Выражаясь домашним языком – напряжение на катушке никак не связано с напряжением на контактах реле. Они гальванически развязаны, что делает реле безопасным устройством для человека  и самой аппаратуры в электро- и радиопромышленности.
• коммутируемые токи могут достигать сотни ампер у промышленных видов реле (пускатели, контакторы)
• большой срок службы при правильной эксплуатации. До сих пор на некоторых зарубежных станках ЧПУ стоят реле 70-ых годов, чьи коммутационные контакты выглядят почти как новые.
• неприхотливость в работе и надежность.

  Реле до сих пор используются в средствах автоматического управления (САУ), так как они неприхотливы и готовы работать безотказно, хотя уже давненько разработаны твердотельные реле (ТТР), которые опережают простые электромагнитные реле по многим параметрам.

Минусы реле

• время задержки срабатывания, в течение которого коммутационный контакт “летит” с одного контакта до другого. В очень быстродействующей аппаратуре реле не применяются.  Производители обеспечивают электротехническую промышленность различными видами реле и других устройств на их принципе.
• щелкающий звук при переключении.

  Кого-то он может раздражать, особенно если реле будет очень часто срабатывать.

• габариты даже самого маленького электромагнитного реле достаточно много занимают место на печатной плате.

Не знаете, где можно купить нужное вам электромагнитное реле?  Вот каталог, где вы найдете подходящее по параметрам реле для своих нужд ?
