Как центровать раздатку на ниве?

Регулировка раздатки на ниве 21213 видео

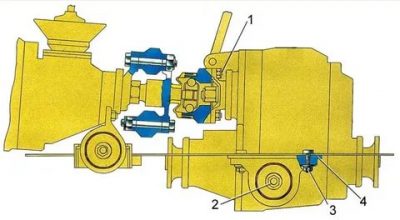

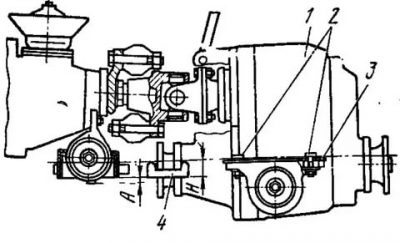

Схема установки раздаточной коробки

1 – шпилька крепления фланцев промежуточного карданного вала и ведущего вала раздаточной коробки; 2– регулировочные прокладки;

3– гайки крепления раздаточной коробки к кузову; 4– гайки крепления кронштейнов подвески раздаточной коробки на осях

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (центрирующие шайбы подушек передней подвески двигателя должны входить в соответствующие отверстия боковых кронштейнов) и плотном прилегании опор раздаточной коробки к днищу кузова. При необходимости отрихтуйте поверхность кузова под опорами. 2. Установите раздаточную коробку на автомобиль, не затягивая полностью болты 4 и 5 крепления кронштейнов подвески раздаточной коробки (см. рис.

Схема установки раздаточной коробки). 3. Перемещая раздаточную коробку вдоль и поперек, а также в вертикальном направлении, найдите такое положение, при котором фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи будут на одном уровне, параллельны и зазор между ними минимальный. Валы раздаточной коробки при этом должны быть расположены параллельно днищу кузова. 4.

Установив ранее снятые регулировочные прокладки под кронштейны подвески (опоры), затяните полностью гайки крепления кронштейнов подвески раздаточной коробки. 5. Присоедините к валам раздаточной коробки передний и задний карданные валы; присоедините гибкий вал к приводу спидометра, а провода к датчику контрольной лампы блокировки дифференциала.

6.

При замене раздаточной коробки, а также при «осадке» задней подвески двигателя, вызвавшей вибрацию раздаточной коробки, необходимо подобрать и установить новую толщину прокладок 5 (см. рис. из п.8).

Порядок подбора регулировочных прокладок

1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (см. подраздел 2.2). 2. Разъедините фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи. 3.

Ослабьте гайки крепления опор раздаточной коробки к кузову, уберите регулировочные прокладки и, перемещая раздаточную коробку вдоль и поперек кузова, а также в вертикальном направлении, найдите такое ее положение, при котором разъединенные фланцы будут на одном уровне, параллельны и зазор между ними минимальный, а валы раздаточной коробки расположены параллельно днищу кузова. 4. Образовавшийся зазор между полом кузова и опорами заполните необходимым количеством прокладок. 5.

Совместите центрирующие пояски фланцев, не создавая натяга в опорах раздаточной коробки и двигателя и, удерживая раздаточную коробку в этом положении, заверните ранее ослабленные гайки крепления опор раздаточной коробки.

6. Вставьте и закрепите болты крепления фланцев раздаточной коробки и промежуточного вала; если болты проходят свободно в отверстия фланцев, то центровка проведена правильно, в противном случае операции по совмещению фланцев повторите.

От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.

Раздаточная коробка «Нива» предназначена для распределения тяговых усилий между мостами, и работает по принципу 2-ступенчатой коробки передач.

Устройство раздаточной коробки ВАЗ Нива

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

• сам корпус;
• вал привода переднего моста;
• промежуточный вал;
• ведущий вал;
• шестерни;
• подшипники;
• корпус дифференциала;
• сателлиты;
• муфта блокировки дифференциала;
• муфта переключения передач;
• фланцы (для соединения с карданными валами);
• сальники;
• рычаги управления.

Раздаточная коробка Нива 21213

Модель ВАЗ-21213 – легковой автомобиль повышенной проходимости с постоянным полным приводом и блокировкой дифференциала. Марка 21213 является рестайлинговой версией первого вазовского внедорожника ВАЗ-2121. РК Нивы 21213 имеет три передачи:

• первую – с передаточным числом 1,2;
• вторую, пониженную – с числом 2,135;
• нейтраль.

21213 комплектуется 4-ступенчатыми и 5-ступенчатыми коробками передач, и когда включена первая скорость раздатки, машина работает в стандартном режиме, передаточные числа в трансмиссии с 5-ст. КПП следующие:

При включении второго положения рычага раздаточной коробки (положение назад) передаточные числа меняются (понижаются):

По обычным дорогам на раздатке постоянно включена первая передача, рычаг управления раздаточной коробкой (понижающим редуктором) выдвинут вперед. Нейтральная передача РК разъединяет трансмиссию, и в таком положении автомобиль не едет, нейтраль есть также и в КПП.

Часто автомобилистами задается вопрос – зачем нужна нейтральная передача в раздаточной коробке. Нейтраль используется при подключении к трансмиссии дополнительных агрегатов, например, механической лебедки, в этом случае должна быть еще установлена коробка отбора мощности.

Раздаточная коробка Нива 21214

На автомобилях «Нива» (за исключением Chevrolet Niva) применяется два основных типа раздаточных коробок:

• 21213 (модификации 21213-1800020-01 и 21213-1800020-02):
• 21214 (модификации 21214-1800020-01, 21214-1800020-02, 21214-1800020-10).

Между собой раздатки имеет практически одинаковую конструкцию – на РК 21214 дополнительно имеется привод датчика скорости.

Раздаточная коробка Нива Шевроле

Раздатка автомобиля ВАЗ 2123 принципиально имеет такое же устройство, что и узел 21213/21214, но у «Шеви Нивы»:

• иной механизм управления (с одним рычагом);
• установлена дополнительная опора (на простой «Ниве» РК крепится на двух опорах, на авто ВАЗ 2123 – на трех опорах).

Центровка раздатки нива шевроле

› Разное

статьи Загрузка…

Определение причин вибрации и центрирование раздаточной коробки

Запоминаем скорость автомобиля и обороты двигателя, при которых возникает вибрация в зоне крепления раздаточной коробки.

На стоящем автомобиле переводим рычаги коробки передач и раздаточной коробки в нейтральное положение и запускаем двигатель. Устанавливаем число оборотов коленчатого вала, соответствующее скорости автомобиля, при которой возникали вибрации. Если вибрация сохраняется, проверяем состояние и крепление опор силового агрегата.

Если вибраций не обнаружено, повторяем предыдущее испытание, включив прямую передачу в коробке передач. Если на этот раз вибрация проявилась, неисправен промежуточный вал (ослабло крепление фланцев, заедание шарнира, трещины эластичной муфты и т.п.).

Если вибраций нет, разгоняем автомобиль чуть выше отмеченной скорости и переводим рычаги коробки передач и раздаточной коробки в нейтральное положение. Причины вибрации в этом случае – дисбаланс межосевого дифференциала, переднего или заднего карданных валов, заедание их шарниров.

https://www.youtube.com/watch?v=p-bibpZvkK4

Также проверяем крепление раздаточной коробки к кузову: состояние резинометаллических опор (разрывы и отслоения резины недопустимы), затяжку гаек, отсутствие усталостных трещин на кузове.

Перед центрированием раздаточной коробки проверяем состояние опор силового агрегата и правильность их установки (центрирующие шайбы подушек двигателя должны входить в соответствующие отверстия боковых кронштейнов). Устанавливаем раздаточную коробку на автомобиль, не затягивая до конца гайки крепления кронштейнов ее подвески.

Перемещая раздаточную коробку в продольном, поперечном и вертикальном направлении (подтягивая или ослабляя гайки ее крепления), добиваемся минимального и равномерного зазора между фланцами промежуточного вала и ведущего вала раздаточной коробки (фланцы должны быть на одном уровне и параллельны друг другу).

Зазор между полом кузова и опорами заполняем регулировочными прокладками и совмещаем центрирующие пояски фланцев, слегка сдвинув раздаточную коробку вперед (на величину зазора между фланцами). Окончательно затягиваем гайки крепления опор раздаточной коробки.

Балансировка раздатки на Ниве.По многочисленным просьбам.

Центровка Раздатки НИВЫ Без подъёмника 3 Способа Центровки Раздаточной коробки НИВА

Как отрегулировать раздатку на Ниве и о помощи ZELLO

Центровка раздаточной коробки Нива Шевроле 2123

как отрегулировать раздатку на ниве видео

Центровка раздатки нивы.

Chevrolet Niva Вибрация. Проверка промвала. 3-я опора. Вибрация Раздатки Chevrolet Niva. Причины

Использование раздатки на ниве шевроле.

Болансировка раздатки на ниве

30 Августа 2016

Данная операция может помочь убрать вибрацию или по крайней мере будет интересна и познавательна, как и этот чудо автомобиль. Как показала практика, это не спасает от замены карданов с изношенной шлицевой и раздолбанными крестовинами на старой машине, но на новой с хорошими карданами и подшипниками на валах помогает. КАК СЛЕДСТВИЕ РЫЧАГ РАЗДАТКИ БОЛЬШЕ НЕ БЬЕТСЯ В КОНВУЛЬСИЯХ даже на Ниве с большим пробегом.
Берем сталистую проволоку

1 мм, пластилин или термоклей по желанию. Ставим коробку и раздатку в нейтраль. Ищем на бублике промвала болт вертолета со стороны коробки (важно!) который хорошо соотносится с гайкой шруса со стороны раздатки. (На вертолете 3 болта на шрусе 4 гайки, но одна пара совпадает). Снимаем датчик скорости.

Крепим проволоку и изгибаем её так, чтобы при вращении она не задевала стакан рычага коробки передач. Сводим концы проволок вместе в точке с которой решили начать (оставьте 1-2 мм зазора) и вращаем конструкцию. Наша задача- вращение концов проволоки нос к носу ВЕЗДЕ.

Для этого все средства хороши: растачиваем крепления раздатки (для вращения), подкладываем под опоры шайбы, где не надо убираем шайбы.
Большое СПАСИБО за идею и советы почетному нивоводу г. Горячий Ключ Владимиру Шубину!

Chevrolet Niva L › Logbook › Балансировка карданов и раздатки на Ниве Шевроле

Причины вибрации и как с ней боротьсяЧитая наш форум, часто встречаешь крик души «Помогите — вибрация». В связи с этим решил поделиться своими размышлениями по поводу борьбы с вибрацией и рассказать о том, как я ее все-таки победил.

Причины вибрации

1. Дисбаланс карданов.Причина все-таки не самая частая. Дисбаланс у нормального кардана появляется только если его погнуть или в случае его ремонта, замены крестовины или фланца. Кроме того, дисбаланс появляется после того, как из за износа шлицевого или подшипника крестовины, а так же износа подшипника раздатки или моста, кардан смещается от оси вращения, под которую балансировался.

2. Тугое проворачивание крестовин.

Обычно нивоводы об этом не задумываются, но в случае тугого проворачивания крестовины, усилие, затрачиваемое на это проворачивание, передается на элементы подвески агрегатов, а от них на кузов. Векторы рисовать не буду, но чем туже крестовина, тем сильнее отклоняется раздатка на своих подушках. А поскольку при каждом обороте крестовина поворачивается сначала в одну, затем в другую сторону, то, соответственно, частота вибрации получается в 2 раза выше частоты вращения кардана. Признаком именно этой проблемы является гул, очень похожий на гул моста.

Я например думал, что у меня скоро «загнется» РЗМ.3. Большие углы скрещивания фланцев кардана.В литературе написано: привод должен быть «гомокинетическим», это значит, что оба фланца должны быть друг к другу параллельны. На самом деле это в идеале. В любом случае отклонения должны быть минимальны. При правильной центровке, у Нивы получается примерно 5-7 градусов (мерил школьным транспортиром с грузом, так что точность плюс-минус лапоть).

При этом угол поворота крестовины тоже не должен превышать 8 градусов (это на память, могу ошибиться, если что — поправьте).

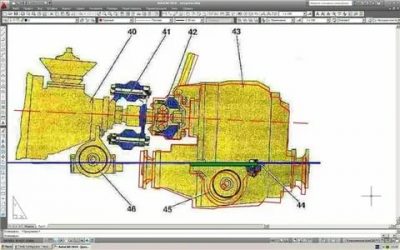

Кинематику Нивы можно представить следующей схемой (какая получилась):

Читать еще:  замена рулевых наконечников на ваз 2114

Видно, что у нас нет ни одного гомокинетического карданного вала. РПМ наклонен вперед примерно 6 градусов (угол E). РЗМ назад примерно на столько же (угол F). Двигатель и КПП назад примерно на 5 градусов (угол A). При этом остальные углы укладываются в допуск, только если РК установлена параллельно днищу кузова.Посмотрите на рисунок. Передний кардан почти соосен хвостовику РПМ, и угол D меньше заветных 8 градусов.

С задним карданом конечно не все в порядке, я не замерял углы B и C. Но могу точно сказать, что их разность равна углу F. А он, как я уже сказал, примерно 6 градусов. Я неподумавши как то попытался еще сильнее завалить РЗМ назад. Вибрация только усилилась. Посему я сделал вывод что чем меньше F, тем меньше вибрация.Что касается ШРУСа промвала, то здесь важно, чтобы ось вторичного вала КПП и ось первичного вала РК проходили строго через его центр. Этого добиваемся центровкой раздатки.Выводы1. Карданы должны быть отбалансированы.2.

Крестовины должны легко проворачиваться в своих подшипниках, причем усилие должно быть одинаковым.3. Раздатка должна быть отцентрована так, чтобы оси ее вторичных валов были параллельны днищу кузова и параллельны продольной оси автомобиля. При этом она должна быть выставлена так, чтобы ось вторичного вала КПП проходила строго через центр ШРУСа промвала.4.

Не должно быть люфтящих крестовин, шлицевых соединений и подшипников вторичных валов РКПрактические рекомендации (опыт — сын ошибок трудных)Выбор карданов и промвалаКогда идете в магазин за карданами, не поддавайтесь на провокации. Дешевле — не всегда лучше.

Признаками правильного промвала являются:— не крашеный, а вороненый металл;— наличие балансировочных сверлений на ШРУСе; при этом внутри этих сверлений метал голый, не закрашенный и не вороненый;— наличие балансировочных шайб на болтах, которыми прикручена эластичная муфта;— балансировочные шайбы и отверстия на ШРУСе расположены примерно с одной стороны (как бы друг друга компенсируют); не знаю почему, но при динамической балансировке нормально уравновешенного кардана получается именно так;— ШРУС должен проворачиваться туго (не приработался), но равномерно;— качество резинок.Признаками правильного кардана являются:— плавное и легкое проворачивание крестовин; если они тугие, то раздатка развалится раньше, чем они обкатаются;— отсутствие люфта в шлицевом соединении: зажмите между колен и попробуйте покачать из стороны в сторону; вдоль шлицов перемещаться должно, но достаточно туго;— наличие балансировочных пластин; очень желательно, чтобы они были наварены с разных сторон кардана; пластины приварены точечной сваркой, если обычной — это левак;

— должна быть наклейка с реквизитами производителя.

Кстати о балансировке. Если в вашем регионе негде балансировать кардан, то нет смысла его ремонтировать. Балансировка нарушается всегда!Днище и резонансНе секрет, что кузов 21213 и 21214 слабее. Зачастую вибрация становится непереносимой именно из- за того, что пол начинает резонировать от вибрации карданов. Поэтому наряду с устранением причин вибрации не мешало бы и от резонанса избавиться. Есть еще один неприятный момент в этих машинах: как ни центруй раздатку, со временем центровка сбивается. Это происходит из-за деформации пола в районе ее крепления.Вариантов два.

Первый радикальный: поставить подрамник, идеально, если конструкции G8. Второй менее затратный и варварский: вырезать из металла (примерно 3 мм) две пластины такого размера, чтобы они попали одним концом под крепление траверсы КПП, а другим под подушки РК. Естественно, просверлить в них отверстия под штатные болты крепления КПП и РК. Тем самым мы делаем пол в этом районе более жестким и сдвигаем резонансную частоту в более высокую область. Мне лично помогло. К сожалению, не фотографировал, как оно выглядит, но можете посмотреть, как это сделано у 2131.

У кого-то я видел там такие пластины с завода.ПодшипникиКак я отметил выше, вибрации могут быть и от люфтов подшипников. Очень слаб на эту тему задний подшипник РК, тот, который у вторичного вала. Там стоит подшипник 305 (см. документацию). К этому подшипнику очень жесткие требования по точности и по твердости метала. Я поставил вместо него 126805. Такой подшипник использовался в КПП Москвича. Сейчас вещь достаточно дефицитная. Его достоинство в том что он радиально-упорный. По установочным размерам такой же, как 305-ый.

Старый подшипник у меня в идеальном состоянии, во всяком случае, магазинные подшипники гораздо хуже. Тем не менее с ним уже начал болтаться хвостовик РК.Еще одно замечание по поводу РК. Там очень тонкие прокладки, но подшипники (те, которые со стопорными кольцами) в гнездах сидят наиболее плотно, когда прокладок нет совсем. Посему лучше прокладки удалить и воспользоваться герметиком, тогда на один источник шума станет меньше.Центровка РКНа нашем форуме многократно описывался сей процесс различными способами, но о том, что описан в «камасутре», по- моему никто не вспоминал.

Удовлетворительных результатов мне удалось добиться только им. Суть этого метода в том, чтобы обеспечить минимальный излом промвала по эластичной муфте. Итак (с моими добавлениями):1. Прикрутить на место все карданы (это нужно, чтобы опоры раздатки прожались до рабочего состояния).2. До отказа затянуть болты эластичной муфты. Только в этом случае у нее плоскости крепления становятся параллельными. Я убедился. Правда, если бублик делали в подворотне, то вам ничего не поможет. Не переборщите. Балансировочные шайбы могут повредиться.3.

Ослабить крепление ШРУСа к фланцу ведущего вала РК. Совсем не откручивайте. Так чтобы болталось и ладно.4. Ослабить гайки крепления подушек РК. Можно еще ослабить гайки осей этих подушек.5. Перемещая раздатку вперед — назад, верх — вниз, влево — вправо, добейтесь чтобы ВАЛЫ РАЗДАТКИ БЫЛИ СТРОГО ПАРАЛЛЕЛЬНЫ ПОЛУ КУЗОВА И ПРОДОЛЬНОЙ ОСИ АВТОМОБИЛЯ, а фланец ведущего вала прилегал к фланцу ШРУСа с МИНИМАЛЬНЫМ ЗАЗОРОМ и при этом НЕ ЧУВСТВОВАЛОСЬ, ЧТО ОН ОТГИБАЕТ ПРОМВАЛ ОТ ОСИ КПП. То есть ШРУС должен прилегать к фланцу свободно, и они не должны друг на друга давить.

Может оказаться, что понадобятся регулировочные пластины либо под траверсу КПП, либо под подушки РК.6. После этого все затянуть.

7. Проверить результат.

Читать еще:  Как отличить оригинальные свечи ngk от подделки

Центровка раздаточной коробки Нива Шевроле 2123

Всё прекрасно, никаких вибраций — хоть так оставляй на совсем

Chevrolet Niva › Бортжурнал › избавляемся от вибрации на шевроле нива. wowa был 5 часов…

В целом, спокойно отношусь к вибрациям на своей машине, но одну из них самую неприятную пытаюсь побороть.

После необходимой чистки и промывки, проводятся измерения деталей вала.

Поставил задний кардан Белорусский от , на которой подобных вибраций нет. Проехал — ничего не изменилось.

Каталог компаний

Снял передний кардан — поставил на его место свой задний. Проехал — не изменилось.

Таким образом, делаю вывод, что карданы ни при чём. Попробовал разогнать до на подъемнике — наблюдающий мастер сказал, что как раз после 60 заметно биение на правом колесе.

И еще обратил внимание на подозрительный вой, которого совсем не слышу на дороге.

Как будто начинает гудеть мост. На сегодняшний день оставшиеся версии причин: Возможно биение дают тормозные диски. Визуально ничего подозрительного нет. Только обратил внимание, что с правой стороны колодки значительно больше изношены. Заводим вал сверху, соприкасаем его с фланцем и совмещаем имеющиеся отверстия.

Остается затянуть шпильки, поставить перекладину и начать испытания машины. Если вибрация и имеет место быть, то она уже бессистемная, слабая, можно даже выделить еле заметный ритм с вращением вала.

Раздаточная коробка Нивы. Способы устранения вибрации

От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.

От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.

Раздаточная коробка «Нива» предназначена для распределения тяговых усилий между мостами, и работает по принципу 2-ступенчатой коробки передач.

Неисправности раздаточных коробок ВАЗ

Раздатка на Ниве является достаточно надежным узлом, проблемы с ремонтом в самом механизме возникают в основном из-за недостаточного уровня масла в РК – если по каким-либо причинам масло вытекло, происходит интенсивный износ всех деталей. Среди часто возникающих неисправностей можно отметить:

• вибрацию по кузову на различных скоростях при движении авто;
• вибрацию в момент трогания автомашины с места;
• шум в раздатке во время пробуксовки или вхождения автомобиля в поворот;
• тугое включение повышенной или пониженной передачи, затрудненное включение блокировки.

Вибрация

Вибрация по кузову – основная «болезнь» Нивы, она часто возникает из-за неправильной центровки раздаточной коробки. Чаще всего вибрация бываеет на машинах ВАЗ 21213/21214, так как крепится РК только на двух опорах по бокам корпуса, на Chevrolet Niva раздаточная коробка уже устанавливается на трех опорах. Но прежде чем начать регулировку положения раздатки, следует проверить состояние других деталей ходовой части – возникать вибрация может и по другим причинам:

• плохо закреплены карданные валы;
• не отбалансированы колеса;
• есть люфт в крестовинах кардана (особенно на вибрацию влияют люфты в крестовинах заднего карданного вала);
• вибрирование идет от самого двигателя.

Вибрация при трогании с места на Ниве также может происходить по следующим причинам:

• раскрутилось крепление установочных опор раздатки;
• порвалась резина на самих опорах РК.

Центровка раздаточной коробки

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

• вывешивают машину на подъемнике;
• ослабляют крепление раздатки;
• запускают двигатель;
• включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
• без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

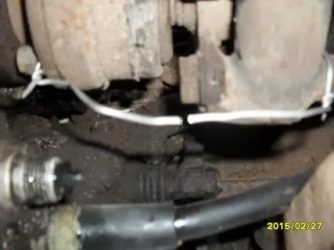

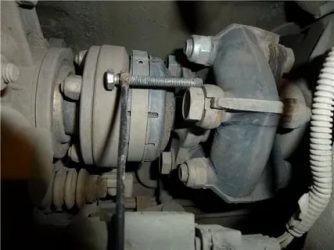

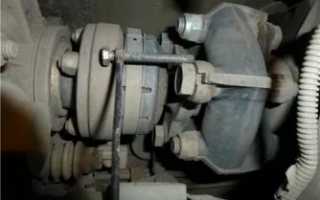

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

• ослабляем все четыре крепления опор раздатки;
• закрепляем один конец проволоки на резиновой муфте карданного вала;
• крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
• вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
• задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Устранение вибрации с помощью дополнительных крепежей

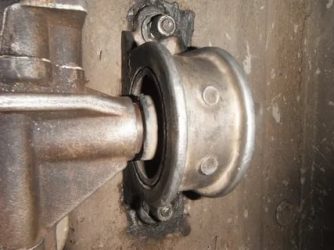

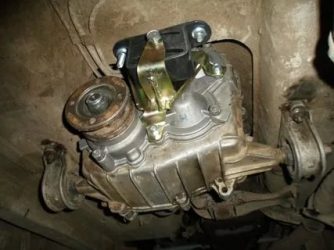

Установка третьей опоры РК на автомобилях ВАЗ 21213/21214 позволяет уменьшить уровень вибрации раздатки, с этой опорой проще произвести центровку раздаточной коробки. Деталь можно приобрести в автомагазинах или изготовить ее самостоятельно. В комплекте готового изделия идут три длинных шпильки (для модели 2121), для установки третьей опоры на этой машине необходимо будет вывернуть короткие шпильки из корпуса раздатки и установить новые шпильки из комплекта. Ремонт производим следующим образом:

• демонтируем в салоне переднее сиденье пассажира;
• снимаем облицовку тоннеля пола;
• в салоне отодвигаем ковролин, закрывающий кузовной усилитель (спереди рычага ручного тормоза);
• снимаем раздаточную коробку (как вариант, ее можно просто вывесить, но со снятием монтаж третьей опоры делать удобнее);
• крепим на корпусе РК кронштейн новой опоры;
• устанавливаем раздаточную коробку на место, центруем ее в оптимальном положении, крепим боковые опоры;
• совмещаем третью опору с кузовом, просверливаем в днище два отверстия;
• с помощью шайб, болтов и гаек (из комплекта) крепим опору к днищу кузова.

Более эффективно устраняется вибрация за счет установки под раздатку подрамника. Такое приспособление также можно изготовить своими руками или купить готовое изделие в автомагазине.

Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:

• оставляем машину на нейтральной передаче;
• отсоединяем от раздатки карданный вал, желательно пометить фланец кардана и РК, чтобы при установке установить карданный вал по меткам – таким образом, исключается появление лишних вибраций;
• демонтируем кронштейн крепления глушителя;
• снимаем траверс КПП;
• поддомкрачиваем раздатку, снимаем боковые крепления РК;
• места посадки подрамника к кузову обрабатываем мовилем;
• насаживаем подрамник на шпильки коробки передач;
• размечаем места крепления подрамника на лонжеронах, сверлим отверстия, наживляем болты на кузове;
• затягиваем все крепления, кроме самих опор раздатки;
• производим центровку РК;
• окончательно затягиваем опоры раздаточной коробки.

Следует отметить, что установка дополнительной опоры или подрамника на РК не всегда приводит к желаемому эффекту, в некоторых случаях вибрация только увеличивается.

Снятие раздатки Нива

Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:

• в салоне демонтируем пластмассовую накладку рычагов КПП и РК;
• отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;
• отсоединяем трос спидометра, для РК 21214 нужно будет отсоединить дополнительно еще датчик скорости;
• разворачиваем болты с гайками крепления эластичной муфты переднего и заднего карданных валов, для того чтобы вынуть болты, карданы необходимо проворачивать – вынимаются они по одному в одном определенном положении вала;
• под раздатку устанавливаем домкрат (или другой упор), отмечаем места, где крепились боковые опоры РК. Делается это для того, при установке центровку раздаточной коробки свести к минимуму;
• отворачиваем 4 гайки крепления РК к коробке передач;
• откручиваем 4 крепления опор РК к кузову автомобиля;
• теперь остается только демонтировать раздаточную коробку.

Вам также может понравиться

Ремонт раздатки на Ниве 21213, как отцентровать, регулировка своими руками

Ваз-21213 остается самым любимым и актуальным автомобилем у водителей, что предпочитают экстремальный тип езды. Будь-то охота в лесной местности или рыбалка, путь к которой проходит по сплошному бездорожью или пескам, если раздаточная коробка в порядке, а состояние автомобиля оптимальное, то можно быть уверенным, что советский «вездеход» не подведет.

Там, где иностранные джипы типа Митсубиси или Ниссана могут сесть на дно, отечественный ВАЗ-21213, пусть с трудом, хрипом и тряской, но выгребет из любой ямы и отделается легким испугом. Связана такая сверхпроходимость не с тем, что отечественные конструкторы более умны или опытны, просто автомобиль производился с учетом «особенностей» наших дорог и заранее были учтены все нюансы.

Данную модель автомобиля не относят к классу комфортабельных, но и производилась данная модель не для удобства, а для высокой проходимости.

Автовладелец, который ездит на Ниве, может значительно улучшить свое авто, отцентрируя раздаточную коробку. Если авто находится в очень частой эксплуатации, со временем деталь потребуется заменить.

Главное достоинство представителя отечественного автопрома в том, что раздаточная коробка на нем практически неубиваема. Она может долгое время находиться в эксплуатации и с ней почти ничего не случится. Однако мы знаем, что вечного ничего нет, и со временем ее нужно будет ремонтировать или менять. Так как ВАЗ-21213 – автомобиль неприхотливый, выполнить все необходимые работы на нем можно самостоятельно.

Делать ремонт раздаточного угла на Ниве, можно с несколькими целями. Для лучшей езды автомобиля, ее придется центрировать, если цель другая – снять.

Самостоятельный ремонт раздатки на Ниве

В устройстве демультипликатора ничего принципиально сложного нет, за исключением того, что он сам не крепится к основной коробке передач как на более современных вездеходах. От раздатки к механической коробке передач отходят промежуточные карданные валы. Всё остальное устройство представлено шестернями, сателлитами и подшипниками. Ещё в конструкцию включён свободный дифференциал с блокировкой.

Рекомендуем:  Топ 10 тормозных колодок

Инструментарий

• Гаечный ключ на 13.
• Плоская отвёртка.
• Ключ на 10.

Как снять коробку с автомобиля

1. Машина должна быть установлена на смотровую яму или подъёмник.
2. Рычаги раздатки устанавливают в нейтральное положение.
3. Снимается облицовка центрального тоннеля пола.

   Кожух тоннеля нужно снять для получения доступа к люку рычагов раздатки

4. Удаляются рукоятки и чехлы рычагов.

   Рукоятки и чехлы всех рычагов аккуратно снимаются

5. Снимается крышка люка рычагов на четырёх винтах.

   Получаем доступ к внутренностям раздатки

6. Отсоединяется привод спидометра от раздаточной коробки.

   Нужно снять с раздатки датчик, подключённый к спидометру

7. Снимаются карданные валы спереди и сзади.

   Карданные валы подходят к раздатке спереди и сзади

8. После отвинчивания нескольких креплений снимается корпус раздатки. Достаточно просто немного толкнуть её вперёд (если смотреть по ходу движения машины — назад) и вниз. Толкаем одной рукой, другой придерживаем.

   При снятии коробки главное — не переусердствовать

Установка, центрирование и регулировка

1. Правильно установите кронштейны подвески двигателя.
2. Установите раздатку, не затягивая болтов её креплений до конца.
3. Фланцы ведущего вала коробки должны совпасть с промежуточным карданным валом.
4. Установите опоры раздаточной коробки и зафиксируйте крепления.
5. Соедините раздатку с передним и задним карданами, установите на место датчик блокировки дифференциала.

Центрирование демультипликатора можно делать разными способами.

Классический вариант центровки заключается в том, что автомобиль устанавливается на подъёмник или смотровую яму, а все операции выполняют два человека, один из которых сидит за рулём. Процедура выполняется следующим образом:

1. Включается четвёртая передача, отключается блокировка.

   Раздатку ставим в нейтральное положение, включаем 4-ю передачу МКПП

2. Под машиной ослабляются гайки крепления раздатки.

   Для центровки демультипликатора ключом на 15 ослабляем крепления

3. Водитель начинает разгонять мотор, сообщая об этом напарнику, который направляет коробку в нужное положение.

   Помощнику достаётся вся тяжесть работы по центровке, тут нужны сила и сноровка

Центровка раздатки Нивы

Уже давно водители советских Нив убедились в том, что центровка раздаточной коробки автомобиля значительно снижает вибрацию, уровень шума в салоне и экономит расход топлива. Поэтому если вы только приобрели ВАЗ-21213, то стоит сразу заняться этой работой. Когда вы приобретаете автомобиль с рук, не стоит полагаться на все обещания и заверения предыдущего владельца.

Даже если, он уверял в том, что центровка выполнялась и все отлично, лучше всего проверить данный факт и убедиться в этом. Сама по себе эта работа не сложная, но требует дополнительных рук, так как в одиночку не справиться и наличие эстакады. Специалисты автосервиса рекомендуют использовать подъемник, потому что другие приспособления требуют дополнительных креплений.

Процесс сам по себе таков:

• один человек садится на место водителя, авто поднимают вместе с ним;
• блокировку необходимо отключить и включить 4-ю или 5-ю передачу;
• необходимо, чтобы шпильки находились в середине опорных отверстий (для этого раздвиньте раздаточные опоры руками);
• второй человек снизу должен послабить 4 гайки, которые фиксируют раздатку;
• человек, находящийся на водительском месте должен набрать обороты и сообщить об этом напарнику (помощник «на ходу» затягивает фиксаторы до положенного уровня);
• в автосервисе для центрирования, автомобиль должен набрать скорость до 60 кмчас (скорость должна устанавливаться на 4-й передаче).

Важно знать! На Ниве 21213 промежуточным валом используется не кардан, а ШРУС. По этой причине заводские установки могут обойтись без высотной регулировки. Но в том случае, когда динамическая центровка не оправдывает ожидания, можно попытаться подтянуть или опустить раздаточную коробку и повторить центровку.

Возможные признаки неисправности

О нарушении нормальной работы раздаточной коробки ВАЗ-21213 можно предположить по следующим признакам:

1. Задержки при подключении переднего привода.
2. Перегрев раздаточной коробки.
3. Высокий расход трансмиссионного масла.
4. Спонтанное отключение переднего моста.

Ремонт раздатки на Ниве 21213, как отцентровать, регулировка своими руками с видео

Раздаточная коробка автомобиля «Нива» и некоторых других внедорожников предназначена для распределения вращающего момента колёс как между осями, так и между разными колёсами одной оси. Это делается в целях повышения проходимости на особенно трудных участках пути. На языке специалистов это устройство называется «демультипликатор».

Местоположение и функции раздаточной коробки

Расположение раздаточной коробки в автомобиле Нива 21213

Раздаточная коробка занимает промежуточное положение в трансмиссии автомобиля между коробкой передач и карданным валом. Она имеет собственный корпус, в котором размещены её составные части.

Раздатка помогает реализовывать такие возможности внедорожника, как:

• Блокировка межосевого дифференциала.
• Отключение ведущего моста.
• Повышение вращающего момента ведущих колёс.
• Распределение вращающего момента по колёсным осям.

: Центровка раздатки Нивы без подъёмника

Ремонт и центровка раздаточного агрегата должны выполняться при условии наличия опыта и знания в области устройства и ремонта специфической трансмиссии машин с полным приводом. Центрировать демультипликатор нужно после каждой переустановки. О правильности положения коробки судят по наличию вибрации.

• Александр
• Распечатать

Как отцентровать раздатку на ниве? способ для коротыша и шевроле — Чини Машину!

Раздаточная коробка автомобиля «Нива» и некоторых других внедорожников предназначена для распределения вращающего момента колёс как между осями, так и между разными колёсами одной оси. Это делается в целях повышения проходимости на особенно трудных участках пути. На языке специалистов это устройство называется «демультипликатор».

Раздаточная коробка Нивы. Способы устранения вибрации

» Ремонт автомобилей » Добавить в закладки

Раздаточная коробка «Нива» предназначена для распределения тяговых усилий между мостами, и работает по принципу 2-ступенчатой коробки передач.

Как центровать раздатку на ниве

Многих людей интересует, как отцентровать раздатку на Ниве. Причин для такого интереса достаточно. Крепление раздаточной коробки на этом ВАЗовском детище оставляет желать лучшего. Конечно, раздатка не падает на дорогу, но неудобств доставить может достаточно много. Поэтому, водители и стремятся научиться решать проблемы с центровкой самостоятельно, без участия автосервиса. На самом деле, центрование достаточно простая работа. Нужно только знать правильный алгоритм действий. В остальном сложностей возникнуть не должно, все же Нива является простой машиной, и рассчитана на гаражное обслуживание.

Как отцентровать раздатку на Ниве? Для начала нужно определиться, зачем это делается. Чтобы, понять это, нужно разобраться в технических особенностях этого агрегата. Крепится раздатка к кузову с помощью специальных кронштейнов. Вот это крепление и виновно в нарушении центровки. Отечественные инженеры почему-то не додумались, что простое резьбовое крепление может ослабляться. Это вызывает смещение коробки относительно КПП. Из-за этого возникает вибрация, которая является первым признаком необходимости центровать раздаточную коробку.

Метод центровки

Для проведения этой работы вам потребуется подъемник, хотя при некоторой сноровке можно обойтись и простыми опорами. Для начала следует подготовить автомобиль. При наличии подъемника его поднимают вверх. Если используются опоры, по очереди углы машины поддомкрачиваются, и она ставится на них. Обратите внимание, что все опоры должны быть устойчивыми, иначе работа будет небезопасной. Также заранее следует подготовить инструмент. Если нет планов попутно производить замены других деталей, то вполне можно обойтись трещоткой и головкой ”13”. Во время работы помощник должен находиться в салоне.

Производится регулировка в следующем порядке:

• Для начала, следует оценить состояние шлицов на карданах. Если они сильно изношены, то вероятнее всего, вы не сможете правильно произвести центровку. В случае большого износа следует поменять детали;
• Осматривается крепление раздатки. Зачастую смещение можно увидеть невооруженным глазом;
• Далее ослабляем крепление раздатки. Только не стоит откручивать ее полностью;
• После этого заводят двигатель, и «разгоняют» автомобиль до скорости 80-90 км/ч. При этом раздатка сама встанет на место;
• Ответственным моментом является закрепление полученного результата. Достигаться это может 2 способами. Механики спорят, какой из них лучше, но в обиходе используются оба. Чаще всего, двигатель глушат, и с его помощью останавливают работу раздатки и карданов.
• Остается быстро затянуть гайки. Недостатка здесь 2. Остановка коробки таким способом может сказаться отрицательно на ее состоянии.
• Также, закручивать крепление нужно максимально быстро, иначе толку от этого не будет. Более надежным, но технически сложным способом, является затяжка при работающем моторе;
• Автомобиль спускается на землю, и производится тестирование.

Если вибрация сохраняется, то следует повторить процедуру.

Устранение предпосылок

Сбивающаяся центровка раздатки происходит по причине не проработанной конструкции. Поэтому, многие народные мастера стремятся доработать крепление, чтобы не возиться раз в год с центровкой. Для этого применяется специальная рама. В последние годы ее можно приобрести в магазинах, но можно сделать и самостоятельно.

Плюсы такой доработки, следующие:

• Раздатка крепится на жесткое основание подрамника. К кузову крепление производится через подрамник, это позволяет снизить уровень вибрации, передаваемой на кузов;
• Он играет роль своеобразной защиты для картера;
• Также следует упомянуть придание дополнительной жесткости лонжеронам.
• Из недостатков можно упомянуть небольшое снижение клиренса. Хотя, в свете преимуществ, это особой роли не играет.

Для сборки подрамника вам потребуется труба с квадратным сечением. Некоторые используют уголок, но в таком случае конструкция получится менее прочной. Опорные пластины изготавливаются из листовой стали.

Перед сборкой следует спилить старые болты крепления раздатки. Теперь она будет устанавливаться на подрамник. Труба нарезается по размерам, и рама сваривается. После чего в поперечинах просверливаются отверстия под крепеж раздатки. Тут важно не ошибиться с размерами. Следующим этапом будет сборка крепления к кузову. К подрамнику привариваются опорные пластины из листовой стали. В ней сверлятся отверстия. После примерки нужно просверлить отверстия в полу автомобиля.

Для крепления следует использовать болты М12, а также толстые шайбы. После установки подрамника не забудьте обработать его антикоррозийным составом. Это позволит увеличить срок службы детали. Вот так, путем несложных манипуляций, можно избавиться от одной из болячек Нивы.

Заключение. Даже у отличных автомобилей имеются недостатки. Отечественный внедорожник Нива не исключение. При активной эксплуатации могут возникать вибрации, исходящие от трансмиссии. Вот тогда и возникает вопрос, как отцентровать раздатку на Ниве. На самом деле, эта работа не сложная, но имеются некоторые нюансы, которые лучше узнать до начала работы. Некоторые люди, зная такую особенность этого автомобиля, ставят подрамник, это позволяет значительно снизить шумность работы трансмиссии.

. себе делал так не раз. результат О.К. (до 130 кмч точно)

ЗЫ.
. нет, конечно можно вывесить машину на рычаги и снять колеса, но ИМХО результат идентичен.

Вот это и есть «не умный вещь»:-))) С чего ты это взял?[/i]: Добиваться надо центровки РК относительно КПП, а не РК относительно карданных валов.[/i]

+++ Добиваться надо баланса всей системы из раздатки и трех валов.

: В твоем случае получается повышенный износ промвала.
+++ С какой стати? Нормальный режим работы промвала приведет к нормальному его износу.

А по поводу шайб, о которых ты писал внизу – это заблуждение осталось в наследство от 2121, где был промвал с карданом. В 21213 и 2131 стоят промвалы с ШРУСом, которые не требуют такой регулировки. Это уже настолько обсосано, что повторяться на буду.

Ситуация у FORA-Vlad»а несколько иная. Из-за того, что Фору выпускает Бронто, т. е. машина фактически делается вручную, а не на конвейере, двигатель с коробкой оказались немного повернуты. Вот ему и пришлось пилить раздатку, чтобы она стояла в правильном положении относительно оси коробки.

Самое правильное центрирование – как раз на подставках под рычаги при снятых колесах, причем, раздатка должна быть зафиксирована именно при «езде» на скорости около 100 км/час. Все остальное – только приближение к правильному центрированию. Все это описано в FAQ.

Ну зачем вводить людей в заблуждение? :: +++ Добиваться надо баланса всей системы из раздатки и трех валов. :=== Бред, кардан отбалансирован сам по себе, и этого вполне достаточно. Это раз.

+++ Путаешь совсем разные вещи: балансировку кардана при прямом состоянии и неподвижной его оси (на станке) и балансировку комплекса из нескольких валов с осями, перемещающимися в пространстве и изломами осей этих валов в местах крестовин или ШРУСа. Без сомнения, карданы должны быть отбалансированы, но этого недостаточно.
