Почему гнет клапана при обрыве ремня ГРМ?

Загнуло клапана на двигателе: почему и что с этим делать

Зачастую в разговорах автолюбителей мелькают фразы: “попал на ремонт, оборвало ремень, загнуло клапана”. Разумеется, речь в таких случаях идёт о ремне ГРМ. Для того, чтобы понять причины “катастрофы”, рассмотрим в общих чертах взаимодействие шатунно-поршневой группы и механизма газораспределения.

Взаимодействие это строго согласовано, иначе не обеспечить нормальную работу двигателя.

Принцип работы клапанно-поршневой системы

Для примера возьмём такт сжатия. Когда поршень, сжимая горючую смесь, приближается к верхней мёртвой точке, он практически вплотную подходит к камере сгорания (на дизелях – к поверхности головки). Если в этот момент какой-либо из клапанов будет не закрыт, то потеря компрессии будет меньшим злом. Скорее всего, клапан, стержень которого жёстко удерживается коромыслом (или кулачком распредвала) сверху, примет на себя удар поршня.

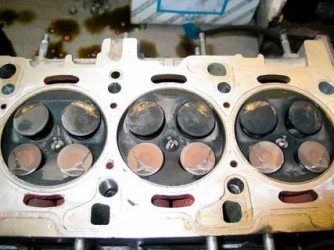

Клапана загибает в случае столкновения клапана с поршнем

В очень редких случаях заводом-изготовителем предусмотрены углубления в днище поршня, позволяющие избежать столкновения. Из сказанного, надеюсь, понятно, почему гнёт клапана при обрыве ремня ГРМ: распредвал прекращает вращение, часть клапанов остаётся в открытом положении, являясь “удобной мишенью” для движущихся по инерции поршней.

Слаженность работы ГРМ с кривошипно-шатунным механизмом обеспечивается точной установкой шестерен или звёздочек. Для этого на них и на определённых точках двигателя делаются установочные метки.

По виду передачи крутящего момента привод газораспределительного механизма может быть:

• Ременным
• Цепным
• Шестеренчатым

Рассмотрим распространённые их неисправности, которые могут привести к загибанию клапанов.

Устройство привода ГРМ

Поломки ременного привода

• обрыв ремня. Может быть вызван износом, а также излишним натяжением и выработкой натяжного и паразитного роликов;
• проскакивание ремня вследствие срезания зубьев или поломки пружины натяжного ролика(если она предусмотрена конструкцией). Срезанные зубцы не сразу можно обнаружить;
• срезание одной из шпонок шестерен или разбивание шпоночного паза;
• на некоторых двигателях шестерни распредвала имеют коническую посадку, то есть страховкой от проворачивания шестерни служит лишь момент затяжки болта. (Один мастер недотянул такую шестерню. На мой вопрос :-“И что?” был ответ: – “двенадцать из шестнадцати”. Имелись в виду загнутые клапаны, конечно.)

Возможные “болезни” привода цепного

• обрыв цепи. Износ, брак;
• проскакивание цепи. Зачастую связано с неисправностью натяжителя или неправильной его установкой. Ещё случается, что гидронатяжитель не работает как следует из-за недостатка поступающего к нему масла. Такое случается, когда используют некачественное масло и (или) редко его меняют.

Шестеренчатая передача:

• поломка корпуса шестерни;
• выкрашивание зубьев.

Последствия обрыва ремня ГРМ

Некоторых любознательных автомобилистов интересует вопрос:  можно ли загнуть клапана стартером? Ответ – легко! Просто не устанавливайте звёздочки или шестерни ” по меткам” – и ключ на старт! Если двигатель запустится, то Вы сразу научитесь распознавать симптомы загнутых клапанов. Хотя, если не сильно “промахнётесь”, то все можно исправить, собрав привод ГРМ по правилам.Если погнут всего один клапан, работа двигателя будет неровной. Даже если это V-образная “шестёрка” – услышите.

Если после восстановления привода распредвала двигатель работает ровно и развивает прежнюю мощность, то Вам повезло и завод-изготовитель предусмотрительно поставил поршни с достаточными углублениями в днищах. Но, к сожалению, не всегда это возможно. В первую очередь при проектировании мотора конструктор добивается сочетания многих, казалось бы, противоречивых, качеств своего “детища”. Допустим, таких, как экономичность и мощность.

Это может в какой-то мере служить оправданием того, что на 16-ти клапанных моторах зачастую гнёт клапана при обрыве ремня ГРМ.

Особенно остро такие проблемы стоят перед создателями дизельных двигателей, в которых сжатие и необходимое завихрение топливной смеси задают мощностные характеристики. Поэтому камера сгорания выполняется в днище поршня и имеет зачастую прихотливую форму.

На дизельных двигателях клапана гнет чаще, чем на бензиновых

Тем не менее, за этим стоит точный расчёт и моделирование вихревых потоков на компьютере. Такие камеры называются неразделёнными и делать углубления для клапанов нецелесообразно с точки зрения качественного распыления и максимально эффективного сгорания топливной смеси. Поршень же почти вплотную приближается к головке блока. Поэтому пока неизвестно достоверно, есть ли дизели, на которых “не гнёт клапана”. Хотя, возможно, человеческий гений справился и с этой бедой.

Ремонт

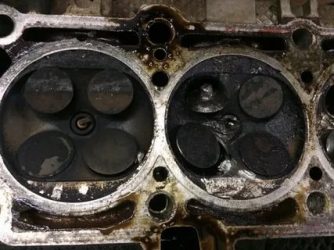

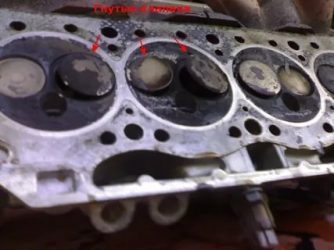

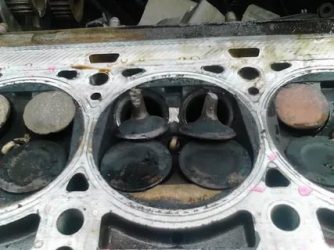

Загнутые клапана двигателя авто

Ни в коем случае не пытайтесь каким-либо образом восстанавливать погнутые клапаны!
Замена, и только замена!

Если Вы выправите клапан “на глазок”, то рискуете нажить себе ещё неприятностей. Восстановленный кустарным способом клапан вряд ли будет соосен с направляющей втулкой и плотно прижмётся к седлу. А если захотите “чуть-чуть” подровнять стержень, то он будет работать как насос, выкачивая масло в камеру сгорания – никакой колпачок не удержит.
Благоразумнее всего будет как можно тщательнее произвести дефектовку других деталей. Ведь ударом может повредить направляющие втулки, сёдла клапанов. Известны случаи, когда загибало шатуны. Поломка коромысел тоже не редкость.

Модели ВАЗовских двигателей, клапана которых не “боятся” обрыва ремня ГРМ :

ВАЗ 2111 1,5л; ВАЗ 21083 1,5л; ВАЗ 11183 1,6л (8ми клапанный); ВАЗ 2114 1,5л и 1,6л( оба 8ми клапанные)

Известно, что старые 8-ми клапанные “опелевские” двигатели (такие, как на DAEWOO Nexia и Chevrolet Lanos), тоже спокойно переносят эту неприятность.

Как правило, если у человека на любимом авто погнуло хотя бы один клапан, пусть даже однажды, такой человек уже начинает понимать, что даже “железки” не имеют железного терпения и постарается стать хорошим хозяином своего “коня”. Клапана нуждаются в регулярном внимании.

В заключение, нелишним будет добавить – следите за своим авто, не сомневайтесь, есть ли повод “заглянуть под капот”.

Обрыв ремня ГРМ и возможные последствия — причины, симптомы, ремонт

» Советы по ремонту » Обрыв ремня ГРМ и возможные последствия — причины, симптомы, ремонт

В большинстве случаев при обрыве ремня ГРМ раздаётся хлопок и двигатель глохнет, хотя все остальные автомобильные элементы продолжают функционировать нормально. Повторный завод мотора в таком случае чаще всего сопровождается металлическим стуком и легкостью вращения стартером, из за отсутствия компрессии в цилиндрах.

При возникновении первых подозрений следует остановить автомобиль и приподняв капот осмотреть, в каком состоянии находится ремень, если есть такая возможность с быстрым доступом, как правило такой возможности нет.

Последствия и причины обрыва ремня ГРМ

То насколько серьёзными окажутся для вашего автомобиля последствия обрыва ремня ГРМ напрямую связано с конструкцией двигателя, чем она проще, тем меньше вероятность его повредить.

Чаще всего они могут повлечь за собой:

• Капитальный ремонт двигателя.
• Восстановление газораспределительного механизма.
• Сгибание клапанов – Происходит при разрыве ремня ГРМ в момент, когда они опускаются для выпуска газов или впрыска топлива. При этом коленвал по инерции продолжает вращение и встречается поршнями, которые в свою очередь могут нанести клапанам сильный удар. Однако, данная проблема характерна только для автомобилей со специально уменьшенной камерой сгорания или при отсутствии выборки на поршнях. Для определения степени повреждения лучше всего будет транспортировать автомобиль на СТО, так как потребуется демонтировать головку блока цилиндров и произвести диагностику двигателя на специальном оборудовании. Лучше всего будет заменить весь комплект клапанов, даже если во время обрыва, мотор работал на холостых оборотах и повредились только 3-4 из них.

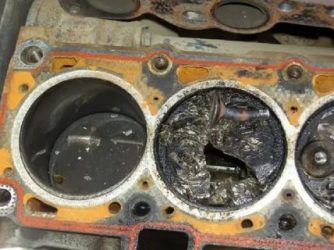

• Разрушение поршня – Чаще всего происходит на автомобилях японских производителей и происходит от сильного удара головками клапанов. Если обрыв ремня произойдёт на высокой скорости и все клапаны загнутся втулки лопнут и поршни окажутся пробиты осколками. В таком случае потребуется проведение весьма дорогостоящего ремонта включающего в себя и замену головки.

Самые серьёзные последствия разрыва ремня ГРМ наблюдаются у дизельных двигателей, конструкция которых практически не даёт клапанам двигаться, поэтому при обрыве, когда они находятся в положении верхней мёртвой точке, одновременно могут прийти в негодность:

• Распредвал с подшипниками
• Головка блока цилиндров
• Шатуны деформируются
• Гнутся клапана

Характер обрыва ремня ГРМ

Не меньшее влияние на последствия, которые влечёт за собой обрыв ремня ГРМ, несёт и его характер, ведь в некоторых случаях он не разрывается, вместо этого на нём срезается один или несколько зубьев. В таком случае и коленчатый вал и распредвал продолжают осуществлять вращение, нанося поршнями удары по всем ближайшим деталям.

Похожие повреждения могут наблюдаться, даже если зубья ремня останутся целыми, но перескочат по зубьям звездочки ГРМ.

Возможные затраты и процедура замены ремня

Стоимость одного клапана без учёта дополнительных затрат составляет в среднем тысячу рублей, а учитывая что заменить возможно понадобится все 16. можно представить во сколько примерно обойдётся ремонт.

Помимо сопутствующих мелочей, вам понадобится приобрести:

• Новый ремень, или комплект ГРМ с натяжным и обводным роликом.
• Прокладки для впускного и выпускного коллекторов.
• Прокладки для ГБЦ и крышки клапанов.
• Набор крепёжных болтов.
• Возможно водяной насос (Помпу), если есть подозрения на износ.

Операцию по замене проще всего производить на подъёмнике. Для работы вам понадобится:

• набор ключей
• отвёртка
• установочные штифты для меток ГРМ
• в некоторых случаях спец. инструмент.

Чтобы демонтировать старый ремень придерживайтесь следующего плана действий:

1. Снимите кожух ГРМ — закреплён несколькими болтами.
2. Открутите болты картерной защиты.
3. Далее снимите ремень компрессора. Для этого, демонтируйте его, извлеките ремень и установите компрессор на место.
4. Снимите ремень генератора.
5. Чтобы обесточить все контакты снимите клемму с аккумуляторной батареи.
6. Открутите крепёжные болты с двигателя и извлеките генератор, клемму и шкив помпы, не забывая предварительно удалять удерживающие их болты.
7. Возможно потребуется снять опору двигателя
8. Снимите защитный кожух с ремня ГРМ

Теперь приступайте к непосредственной замене, для которой вам понадобится извлечь крышки зубчатого шкива и вытянуть старый ремень ГРМ. Поставив на его место новый и затяните натяжитель. Если и ролики пришли в негодность их также следует заменить. Далее соберите конструкцию в обратной последовательности. Учитывайте, что для каждой марки автомобиля характерны свои особенности демонтажа и установки ремня ГРМ, однако, в целом они весьма схожи.

Профилактические меры

Чтобы избежать необходимости замены ремня ГРМ на дороге вследствие неожиданного обрыва следует производить его замену как минимум после пробега в 60 тыс. км, используя для этого только оригинальные запчасти и не дожидаясь пока ремень сам выйдет из строя.

Не ленитесь периодически проверять степень его натяжения и состояние помпы и всех роликов. Натяжка должна быть выполнена равномерно, без провисаний на отдельных участках.

Также во избежание обрыва ГРМ стоит обращать внимание:

• На аварийную лампу показывающую степень давления масла
• На состояние сальников – Если они пришли в негодность и пропускают масло на ремень ГРМ он быстро выйдет из строя. Главным свидетельством протечек служат масляные пятна на асфальте или поверхности мотора.
• Избегайте заводить автомобиль «с толкача», так как подобные рывки могут спровоцировать обрыв уже после 20 тыс. км пробега

Даже при соблюдении всех советов, нельзя быть уверенными в том, что он не порвётся в дороге, поэтому, полезно будет иметь комплект инструментов и новый ремень для быстрого осуществления замены.

Проголосуйте, понравилась ли вам статья? (Проало 1, оценка: 5,00 из 5)
Загрузка…

Почему гнет клапана

Как то я писал про двигатели «ПРИОРЫ», меня спрашивали – «гнет ли на них клапана или нет», почитайте очень познавательно. В этой статье я пообещал рассказать о самом принципе, почему на одних двигателях такое происходит, а на других нет. В общем о самом процессе поломки, сегодня я постараюсь разложить все по полочкам, именно для вас «новички». Не буду тянуть поехали …

ОГЛАВЛЕНИЕ СТАТЬИ

Итак, клапана — это часть газораспределительного механизма автомобиля (ГРМ). Нужно отметить, что часть достаточно важная, без них не было бы выпуска отработанных газов, а также не создавалась бы компрессия в цилиндрах при впрыске и воспламенении топлива. В современных двигателях их разное количество от 8 до 32. Но в большинстве используются варианты с 8 и 16 клапанами, они самые распространенные из всех.

Принцип работы

«Заставляет» их работать открываться и закрываться распределительный вал, который находится сверху, в головке блока.

Он раскручивается и благодаря специальным овалам нажимает на клапан – он открывается, или отпускает его – он закрывается. В свою очередь распределительный вал работает на ременной или цепной передаче от коленчатого вала.

Распред и коленвал обязательно синхронизируются, чтобы открытие клапанов и движение поршня совпадали в определенной последовательности – когда поршень уходит вниз, клапана открываются («топятся» в камеру), когда поршень поднимается вверх, они закрываются (идут наверх), таким образом, создается давление в камере сгорания, дальше свечи поджигают смесь и поршень под давлением идет вниз. Этот цикл многократно повторяется. Вот небольшой видео ролик работы для понимания.

Это идеально работающая схема, при должном техническом обслуживании (своевременная замена ремня или цепи ГРМ) все будет ходить многие тысячи километров.

Причина, по которой гнет клапана

Хочется отметить, что это может быть как на 8 так и на 16 клапанном двигателе. Причина проста – это обрыв ремня или цепи ГРМ. Справедливости ради, стоит отметить — что «цепь» очень редко рвется, в основном она вытягивается и «зацепные» звездочки начинают перескакивать, что также может быть причиной.

Когда происходит обрыв — распределительный вал резко останавливается, а вот коленчатый вал все продолжает толкать поршни. Таким образом — клапана опускаются «топятся» в камеру сгорания, поршень также идет вверх – чего при нормальной работе быть не должно. Они встречаются в «верхней точке» и поршень, обладая высокой энергией, просто гнет или ломает клапана. Как видите все достаточно банально.

Такая поломка очень дорогостоящая — нужно «половинить» мотор и вытаскивать загнутые элементы, иногда страдает даже сама головка блока (но редко), так что ее тоже нужно будет менять. Можно встретить и повреждение поршней (клапан его пробивает), а тут все еще серьезнее, нужно будет снимать распредвал и поршни с «шатунами».

Почему рвет ремень и как от этого защититься

1) Самая распространенная причина — это банально не соблюдение предписания по замене ремня от производителя. Как правило, если машина у вас гарантийная, то замена будет по гарантии, но если вы обслуживаете ее сами, то многие забывают или экономят на замене. Это «вылезает» боком.

2) Некачественный ремень, сейчас просто уйма подделок особенно на наши ВАЗ. Реально не ходят и по 5000 километров (несколько раз было на служебной машине), поэтому берите лучше проверенные варианты. Или меняйте на СТО с гарантией.

3) Выходит из строя помпа. В некоторых моделях авто, она также находится в зацеплении ремня и если она выходит из строя, то ее просто клинит, она в считанные часы протрет ремень.

4) Изнашивается сам рапредвал. Он сделан из металла и понятно, что через какое-то время он износится (его может заклинить), хотя должно пройти очень много времени (большой пробег).

5) Выходят из строя натяжные ролики системы ГРМ. Они могут отвалиться, их может заклинить — в любом случае, ремень либо порвет, либо он слетит – конец один, погнет клапана.

Защита ребята тут одна. Меняйте вовремя ремень, а также натяжные ролики и остальные элементы этой системы, которые приписаны вам по регламенту. Берите на официальных или проверенных станциях-магазинах «расходники», ведь подделки ходят намного меньше оригиналов, тут вы рискуете каждой тысячей километров, вообще ремень это не та запчасть, на которой стоит экономить.

Есть ли варианты, которые не гнут?

Конечно есть, но сейчас встречаются очень редко. Еще раз вам советую — почитать статью про ПРИОРУ, там есть модели моторов, которые раньше «не гнули». Однако к сожалению сейчас таких практически нет. Поэтому многие проводят — такой тюнинг силовых агрегатов.

Суть тут также банально, проста – вместо обычных поршней ставят варианты с «выемками» сверху. Тогда даже если случится обрыв, клапана просто опустятся в эти ямки и ничего страшного не произойдет. Нужно будет поставить новый ремень и синхронизировать распределительный и коленчатый валы.

«Здорово» — скажите вы. НО почему же тогда такие поршни не ставят на все модели? Ведь это 100% защита.

Опять все просто – такие поршни съедают часть мощности двигателя, причем прилично. До сих пор ходят споры «насколько». Некоторые говорят что примерно на 5 – 7%, а это извините меня –ПРИЛИЧНО! Все дело в том, что такой поршень — тяжелее, да и сжатие не такое эффективное. Вот поэтому многие и отказались от такого решения. Многие – но не все!

Как узнать гнет ли клапана на двигателе?

Многие задают мне такой вопрос — «Может, есть какие-то хитрости или признаки, по которым можно отличить «гнущий» двигатель от не гнущего?»

Ребята, к сожалению таких — нет! Визуально определить практически нельзя. Нигде нет надписей и прочих упоминаний. Первый способ определения это заехать к официальному дилеру – 100% информация. Можно найти информацию и в интернете (например, на тематических форумах) про свою модель двигателя, и реально посмотреть – «гнет или нет».

На этом у меня все, думаю моя статья вам полезна. Читайте наш АВТОБЛОГ.

(23 , 4,96 из 5)

На каком моторе гнет или не гнет клапана при обрыве ремня/цепи

Постоянное совершенствование двигателя внутреннего сгорания в целях увеличения КПД и повышения топливной экономичности заставило инженеров серьезно переработать конструкцию ГРМ современных дизельных и бензиновых моторов. Также изменения коснулись устройства поршневой группы и камеры сгорания. Указанные доработки были сделаны для максимально эффективного наполнения цилиндров и их качественной вентиляции, то есть получения улучшенного газообмена.

Рекомендуем также прочитать статью о том, что такое система изменения фаз газораспределения. Из этой статьи вы узнаете о том, какие разновидности  указанных решений устанавливаются на разных двигателях, а также о принципах работы и конструктивных особенностях подобных систем.

Если на ранних этапах развития наиболее распространенным был двигатель с двумя клапанами на цилиндр (1 впускной и 1 выпускной клапан), то сегодня повсеместно наблюдается увеличение количества клапанов на один цилиндр. Такие изменения хорошо иллюстрирует наиболее распространенная версия автомобильного ДВС с четырьмя цилиндрами. Ранее подобные моторы зачастую были 8-и клапанными, с одним распредвалом. Сегодня такой агрегат зачастую является 16-клапанным вариантом с двумя распределительными валами (для впускных и выпускных клапанов), может оснащаться системой изменения фаз газораспределения и т.д.

Обрыв ремня/цепи ГРМ: основные причины

Если сравнивать современные моторы с их предшественниками, сегодня двигатели имеют большую мощность и меньший ресурс. Что касается проблемы загиба клапанов, именно для достижения большей отдачи от мотора расстояние от поршня до клапана минимально. Даже слегка приоткрытый клапан гнет во время подъема поршня в ВМТ. Получается, различные технические инновации в двигателестроении никак не отразились на хорошо известной проблеме, которая присуща подавляющему большинству двигателей независимо от типа мотора и производителя. Речь идет о загибе клапанов при обрыве приводного ремня или цепи ГРМ.

Важным правилом во время эксплуатации автомобиля является контроль состояния ремня ГРМ и его своевременная замена. На ремне не должно быть расслоений, трещин или других дефектов. Также не допускается попадание различных техжидкостей на его поверхность. Появление писка, скрипа и других посторонних звуков потребует от владельца произвести проверку натяжения и состояния ремня ГРМ, а также натяжного и других роликов.

Чтобы ответить на вопрос, когда нужно менять ремень ГРМ, необходимо изучить инструкцию по эксплуатации конкретного автомобиля. Зачастую на новых машинах ремень меняется через 60 тыс. пройденных километров или через 2-3года (в зависимости от того, что наступит раньше). Плановая замена на оригинальный ремень предполагает следующую замену каждые 50 тыс. км. Неоригинальные ремни желательно выбирать с осторожностью и менять каждые 40 тыс. км.

Теперь несколько слов о цепном приводе. Цепь ГРМ требует меньше внимания, так как замена цепи в среднем необходима один раз в 150-200 тыс. км. и более. При этом необходимо следить за натяжением цепи, состоянием натяжителя и успокоителя цепи. Усиление шума во время работы двигателя, появление металлического лязга и другие признаки укажут на необходимость немедленной проверки данных элементов.

Итак, вернемся к менее надежному сравнительно с цепью ремню. Ремень ГРМ чаще всего рвется по следующим причинам:

• износ ремня в результате длительной эксплуатации или использование изделия низкого качества;
• заклинивание помпы (водяного насоса);
• подклинивание коленчатого вала, распределительного вала;
• неисправность натяжного ролика, заклинивание роликов ГРМ;
• разрушение ремня ГРМ в результате попадания на его поверхность моторного масла;
• механические повреждения после контакта с острыми краями привода ГРМ, шестерней распределительных валов;

Почему гнутся клапана при обрыве ремня или цепи ГРМ

Несмотря на доработки, общий традиционный принцип работы ГРМ и клапанного механизма двигателя остается неизменным. Как известно, поднятие поршня в ВМТ (верхней мертвой точки) означает, что в указанный момент впускные и выпускные клапаны закрыты. Это необходимо для создания давления и герметизации камеры сгорания.

Если происходит обрыв ремня ГРМ, тогда клапана попросту не успевают закрыться, что означает их столкновение с поднимающимся вверх поршнем. В момент обрыва ремня ГРМ распредвалы сразу останавливаются. Такая немедленная остановка происходит по двум причинам:

• так как пропадает приводное усилие от ремня или цепи;
• на сами кулачки распределительного вала оказывают замедляющее воздействие возвратные пружины;

Что касается коленчатого вала, данный элемент КШМ продолжает вращаться по инерции. Инерционное вращение вала не зависит от того, на какой передаче и с какой скоростью двигался автомобиль, на каких оборотах работал двигатель и т.д. Маховик все равно проворачивает коленчатый вал. Другими словами, если ремень ГРМ оборвало, тогда механизм газораспределения сразу останавливается и клапана остаются открытыми, в то время как коленвал продолжает вращаться  и  движущиеся поршни  бьют по открытым в это время клапанам.

Результатом обрыва ремня становится то, что поршень встречается с клапанами, после чего немедленно происходит загиб клапанов. Зачастую гнется стержень клапана, хотя иногда также возможны и различные деформации тарелки клапана. Реже можно встретить повреждения самого поршня, которые также являются последствием обрыва ремня и загиба клапанов.

Инженерам и автопроизводителям хорошо знакома данная проблема. Для предотвращения последствий обрыва ремня/цепи ГРМ в некоторых старых ДВС на поршне выполнялись специальные проточки под клапана. Указанные проточки фактически обеспечивали необходимое свободное пространство, которое позволяло открытым клапанам не столкнуться с движущимся вверх поршнем. В таких моторах после обрыва привода клапана не гнулись.

Современные двигатели также имеют характерные выемки на поршне. Стоит отметить, что данные проточки позволяют избежать риска повреждения клапана на работающем двигателе. При обрыве ремня ГРМ на таких моторах указанные проточки не спасают от загиба клапанов, то есть клапана все равно гнет даже при наличии специальных углублений на поршне.

На каких двигателях гнёт клапана: как узнать

По причине серьезности данной проблемы и высокой стоимости последующего ремонта многих автолюбителей беспокоит вопрос, как узнать, гнет или не гнет на моторе клапана при обрыве ремня ГРМ. Чтобы точнее узнать и определить, гнутся ли клапана на конкретном двигателе, можно воспользоваться следующими рекомендациями:

1. Подробно изучить техническую документацию на двигатель от производителя. Добавим, что проведение визуального осмотра, а также различные данные из таблиц все равно не дают 100% уверенности, что при обрыве приводного ремня клапана не гнутся. Также не рекомендуется слепо доверять утверждениям на профильных автофорумах или опираться на информацию из других более или менее авторитетных источников. Другими словами, достоверность любых данных необходимо ставить под сомнение и перепроверять.
2. Еще одним способом является так называемая «физическая» проверка, которая позволяет самому узнать, гнутся ли клапана. Данный способ позволяет определить вероятность загиба клапанов, то есть подтвердить или опровергнуть возможность контакта клапана с поршнем.

Для того, чтобы узнать, гнет или не гнет клапана, понадобится снять ремень ГРМ. Далее поршень в первом цилиндре выставляется в положение ВМТ, после чего распределительный вал механизма газораспределения проворачивается на 720 градусов. Если в процессе проворота распредвала не наблюдается упора, тогда необходимо произвести аналогичную проверку путем поочередного поднятия в ВМТ поршней во всех остальных цилиндрах ДВС. Если распредвал нигде не упирается, тогда высока вероятность того, что на данном двигателе клапана при обрыве ремня не гнет.

Что касается различной технической информации, которая приведена в таблицах, а также ссылаясь на опыт автомехаников и простых водителей, суммарные данные позволяют отметить:

• зачастую клапана не гнет на простых 8-клапанных моторах;
• обычно клапана гнутся на 16- клапанных и 20-клапанных двигателях;
• клапана гнёт практически на всех дизельных двигателях;
• загиб клапанов происходит на большинстве моторов в случае обрыва цепи ГРМ, то есть на двигателях с цепным приводом ГРМ;
• клапана обычно гнутся на двигателях малолитражных автомобилей с рабочим объемом от 1.1 до 1.4 литра;

Гнет клапана: причины и последствия, на каких двигателях может произойти

Клапаны— одна из важных деталей газораспределительного механизма и при обрыве ремня ГРМ чаще всего подвергается значительной деформаций. И как следствие, обеспечивает дорогостоящий ремонт автовладельцу.

В данной статье описаны принципы работы газораспределительной системы, причины по которым гнёт клапана, последствия обрыва ремня Грм для двигателя, а также описано на каких моторах гнёт или не гнёт клапана при обрыве ремня.

Причины, по которым гнёт клапана

Можно выделить следующие основные причины:

• Состояние ремня грм (трещины, износ зубьев, ремень перетянут или ослаблен)
• Несоблюдение сроков замены ремня (большой пробег автомобиля).
• Попадание инородного тела (следует проверить правильность установки защитной крышки)

Что происходит в двигателе в момент обрыва ремня

На сегодняшний день чаще всего используются двигатели с 8 и 16 кл. Они отвечают за компрессию цилиндров и за выпуск отработанных газов. Они двигаются из-за распределительно вала, который раскручивается и нажимает на клапан.Рабочий цикл двигателя — это периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя.Рабочий цикл двигателя происходит за 4 такта или 2 оборота коленчатого вала двигателя. (такие двигатели называются 4х тактные, существуют и 2х тактные, но сейчас в автомобилях не применяются).

Такты:

• Впуск
• Сжатие
• Расширение
• Выпуск

Клапана в нужный момент открываются и закрываются. Привод осуществляется расположенными на распределительном валу кулачками. При вращении кулачек своей выступающей частью нажимает на клапан, в результате чего он открывается. Кл. пружина закрывает его.

Кулачек— составная часть газораспределительного вала (водители называют его распредвал). Распредвал имеет опорные шейки и кулачки. Крутящий момент от коленчатого вала на распредвал передаётся цепью или ремнём грм.

Если при работающем двигателе обрывается приводной ремень, то распредвал перестаёт быть связанным с коленчатым валом. И он может остановиться произвольно в таком положении, при котором какой-нибудь из клапанов будет полностью открыт. В этом случае поршень при движении вверх может столкнуться с клапаном, который в этом случае гнётся. И как следствие, двигателю грозит серьёзный ремонт. Предстоит разбор мотора, необходимо заменить клапана, а в некоторых случаях может пострадать и «Голова» блока, причём так, что потребуется полная её замена.

На каких машинах гнёт клапана

На большинстве автомобиле при обрыве ремня грм возникает проблема загиба клапанов. Неважно даже работает ли мотор на холостых оборотах или идёт по трассе. Все равно из они могут погнуться. Важно именно насколько провернуло шестерёнку при обрыве ремня. Загиб может произойти на 8, 16 и 20 кл. моторах, на дизелях и бензиновых двигателях, малолитражках и автомобилях с большим рабочим объёмом. Поэтому очень важно своевременно производить замену ремня газораспределительного механизма. Но обрыв грм не всегда приводит к загибанию.

На каких машинах не гнёт клапана

На некоторых двигателях имеется небольшая защита – проточки, представляющие небольшие выемки. Данные проточки установлены для того, чтобы при высоких оборотах поршень не догнал закрывающийся клапан. Но при разрыве ремня грм они также помогают уменьшить негативные последствия, а в некоторых случаях совсем не гнёт клапана.

Иногда автовладельцы вытачивают их самостоятельно, но это не всегда правильно. Так как наличие данных выемок ведёт к снижению двигателя, увеличению расхода топлива, и содержания окислов азота в отработавших газов. Многие автокомпании сейчас отказались от подобной защиты.

Самым надёжным методом борьбы с загибанием клапанов является своевременная замена ремня

Что делать, чтобы клапана не погнуло при обрыве грм

Для того чтобы клапана не загнуло необходимо следить за состоянием ремня ГРМ. Необходимо менять его по срокам, указанным в сервисной книжке (приблизительно 60–70 тыс. км.) . Но также необходимо периодически производить визуальный осмотр ремня, даже если срок замены не подошёл. Довольно часто ремень рвётся сразу после его установки через 1000–2000 км. Это происходит в том случае, если работы по его замене произведены недоброкачественно.

Периодически снимайте кожух и проверяйте ремень. Осматривайте его с внешней стороны, проверьте рёбра ремня и наличие микротрещин. А также он должен быть не сильно зажат. Такие осмотры проводите время от времени. Как только увидите признаки износа на ремне — это значит пришло время его заменить.

Как понять что клапана погнуло

В случае обрыва ремня остаётся небольшой шанс на отсутствие повреждений двигателя. Перед снятием головки блока цилиндров необходимо измерить компрессию в цилиндрах в случае, если коленчатый вал можно провернуть. В случае, если клапана повреждены будет наблюдаться отсутствие компрессии. Всегда необходимо отключить аккумулятор при проведении ремонтных работ на двигателе. Для облегчения вращения коленчатого вала надо снять свечи зажигания для бензинового двигателя или накаливания для дизельного двигателя.

Коленчатый вал можно прокручивать только в нормальном положении (обычно по часовой стрелке).

Стоимость ремонта погнутых клапанов

Ремонт подобного типа обычно обходится автовладельцу достаточно дорого, как минимум 15 тыс. рублей, а в случае повреждения головы сумма может значительно возрасти. При тяжёлых повреждениях может потребоваться даже новая голова, а пересбор не имеет смысла.

Загнутые клапана нельзя выгибать обратно! Некоторые недобросовестные автосервисы говорят, что имеют запчасти для Вашего авто в наличии, но на самом деле выгибают их обратно, что является недопустимым. Обязательно просить после ремонта показать деформированные детали.

Для того чтобы не загнулись клапана на автомобиле необходимо своевременно производить замену ремня грм на автомобилях, а также помнить, что стоимость замены ремня грм составляет 10% от стоимости ремонтных работ при его обрыве.

Гнет клапана: причины и последствия, на каких двигателях может произойти Ссылка на основную публикацию

3 способа защитить клапана от загиба при обрыве ремня ГРМ и почему это важно

Не секрет, что ремень газораспределительного механизма подлежит замене через каждые пройденные 60-70 тыс. километров, однако многие водители по разным обстоятельствам пренебрегают этим предписанием. Результатом становится разрыв ГРМ с обязательно последующим за ним гнетом моторных клапанов, который, кстати, может произойти и раньше превышения заявленного запаса прочности ввиду воздействия на элемент различных негативных факторов.

Почему загибает клапана и возможные риски

К сожалению, потеря целостности ГРМ вне зависимости от типа его привода (ременного или цепного) практически всегда влечет за собой загиб клапанов в двигателе, что чревато серьезными последствиями в виде усложнения ремонтного процесса и, как следствие, его максимального удорожания. Так, мастерам придется не только менять газораспределительный элемент, но и полностью разбирать двигатель, дабы заменить погнувшиеся клапаны и поршневую систему, и иногда проще купить новый мотор, чем оплачивать ремонт старого.

А для того чтобы избежать столь негативных последствий, необходимо понять сам механизм поломки, а также понимать последствия:

1. Так, в абсолютном большинстве случаев клапанная деформация происходит в следствие обрыва шлейфа или растяжения цепи, в результате чего происходит моментальная остановка распределительного вала при продолжающем свою работу коленвале.

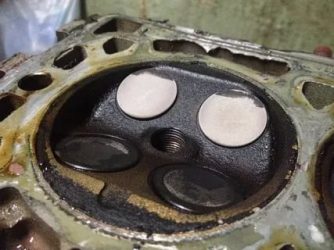

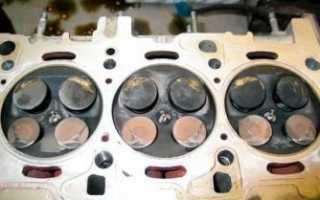

2. В итоге клапаны уходят в цилиндр, тогда как им навстречу поднимается поршень, со всей силой бьющий по клапанным тарелкам и сгибающий стержни, после чего двигатель останавливается, и дальнейшая его эксплуатация становится невозможной.
3. Если же продолжить ездить на таком моторе, то следующими выйдут из строя поршни и, как следствие, головки цилиндров, со всеми вытекающими отсюда последствиями. Если поршни полностью вышли из строя, их нужно заменить. Предлагаем вам приобрести качественные кованы поршни. Смотрите подробнее тут.

Что касается причин, провоцирующих разрыв ремня ГРМ или растяжение звеньев его цепи, то к наиболее распространенным из них относятся:

• износ;
• неправильная замена;
• использование некачественных комплектующих при повторной установке;
• образование течи технических жидкостей.

Важно помнить, что любой из этих факторов обязательно повлечет за собой гнет стержней, если конечно, речь не идет об эксплуатации предыдущих поколений автомобилей отечественного производства, в конструкции которых по умолчанию были предусмотрены специальные поршневые выемки, предотвращающие прямое столкновение с клапанами. И сегодня все большее количество новых моделей российских автоконцернов оборудуются подобной защитой, что позволяет избежать столь серьезных повреждений.

Формирование углублений в поршне

Примечательно, что некоторые народные умельцы сами выполняют такие выемки на поршневых элементах, благодаря чему даже в случае повреждения привода резкая остановка распредвала не повлечет за собой сгибания и поломки стержней, которые просто упрутся в предусмотренные углубления и останутся там.

Главное, соблюсти соответствие расположения и габаритов выемок стержневым головкам, иначе можно нажить себе еще более серьезные проблемы, чем деформация.

Кроме того, подобная модернизация приводит к тому, что двигатель теряет в своей мощности до 7%, и любителей динамичной езды вряд ли устроят такие особенности, хотя они никак не влияют на расход ГСМ.

Настройка работы блока управления двигателем

Еще один эффективный и более щадящий способ защиты сводится к регулировке функционирования двигательного блока управления, которым должны заниматься исключительно квалифицированные специалисты. Итогом проведенной работы станет более корректная и высокоэффективная работа силовой установки.

Установка прокладки

Так как в зону риска столкновения попадают считанные миллиметры клапанных тарелок, некоторые мастера предпочитают нивелировать это расстояние с помощью обычной прокладки, которая также не будет допускать прямого столкновения в случае обрыва ГРМ.

Однако и эта схема имеет серьезный недочет, который сводится к снижению динамических характеристик авто ввиду образования физических зазоров и снижения контактности между основными элементами основного агрегата.

Именно поэтому лучший способ перестраховаться от подобных поломок заключается в регулярной диагностике состояния всех узлов и систем транспортного средства с обязательным выполнением их своевременной замены или качественного ремонта.

(32 votes, average: 2,28 5)
Loading…
