Как устранить утечку тока в автомобиле?

Как проверить утечку тока на автомобиле мультиметром

 Если аккумулятор вашего авто регулярно разряжается в течение относительно непродолжительной стоянки (за ночь), и вы уже проверили саму батарею и уверены в её качестве, то, значит, имеет место самопроизвольная утечка тока.

Такое положение дел однажды приведёт к тому, что батарея будет не в состоянии прокрутить стартер. При глубоком же разряде АКБ произойдёт сульфатация пластин, и источник тока придётся утилизировать.

Чтобы избежать подобных неприятностей, при малейшем подозрении на «недозволенный» разряд батареи следует вооружиться измерительным прибором и искать место утечки – с целью прекратить потери электроэнергии.

Как проверить утечку тока на автомобиле мультиметром или другими доступными средствами, расскажем ниже.

Принцип подключения потребителей к бортовой сети авто

Электрическая схема подключения фар

Протекание электрического тока по проводнику возможно лишь в том случае, когда тем или иным образом замкнута электрическая цепь. То есть, в случае «штатного» расходования электроэнергии цепь: клемма АКБ «плюс» – потребитель – клемма «минус» должна не иметь разрывов. Конечно, это максимально упрощенная схема цепи. В автомобиле большинство потребителей подключается по более сложной схеме, в связи с чем неподготовленному человеку трудно разобраться в ней.

Для того, чтобы не вести поиск неисправности вслепую, возьмём для наглядности схему, представленную на рисунке выше. Как видите, лампы и клемма 85 реле имеют общий «минус» – на авто он соединён зачастую с кузовом – «массой». Положительный же провод «разрывается» выключателем. При замыкании контактов выключателя ток проходит через катушку реле, подключенную к контактам 86 и 85.

Катушка, благодаря электромагнитному полю, замыкает контакты 87 и 30 и ток проходит через лампы.

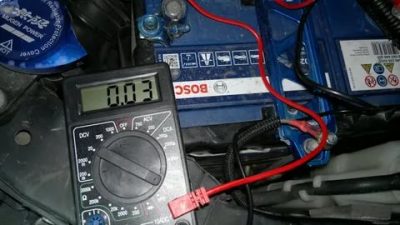

Перед проверкой утечки тока мультиметр ставят в режим амперметра

Практически все электроприборы автомобиля работают по схожей схеме – только, как правило, их цепи размыкаются ещё одним выключателем – замком зажигания, а в положительный провод «врезается» плавкий предохранитель. Реле и предохранители для удобства объединены в монтажный блок (или даже два).

Всё это говорится здесь для того, чтобы вы не растерялись при виде массы жгутов проводки и для того, чтобы, мысленно разделив множество объединённых цепей на небольшие схемы, вели поиск места утечки тока целенаправленно, ничего не пропуская.

Естественно, что некоторые приборы объединены в общие сети, но, тем, не менее несложно представить их множество как один потребитель – но несколько «расширенный» в пространстве.

Причинами же утечки тока в автомобиле могут стать нежелательные «подключения» различных цепей либо друг к другу, либо к «массе» автомобиля из-за повреждённой изоляции проводов или из-за грязи, образующей «мостики» для тока.

Статья в тему:  Разборка топливного насоса Пекар: починка ДААЗ, ТНВД

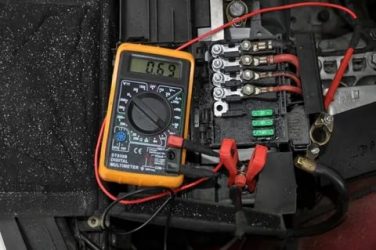

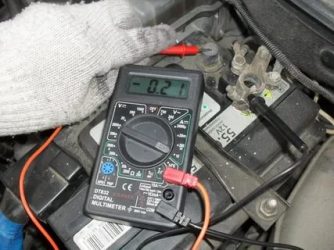

Проверка утечки тока в автомобиле мультиметром

Прежде всего, нужно констатировать сам факт утечки. Для того, чтобы выявить и замерить утечку тока в автомобиле мультиметром, нужно подключить прибор, установленный в режим амперметра, между положительной клеммой, отсоединённой от АКБ, и соответствующим выводом батареи. Наличие тока в данном случае будет свидетельствовать об утечке. Не подключайте амперметр непосредственно к выводам «+» и «-» АКБ – сгорит предохранитель прибора. Подключать так можно лишь вольтметр – или мультиметр в режиме вольтметра.

Если подозреваете, что ток утечки достаточно велик, установите предел измерений не меньше 10 А, затем, если прибор выдаст нулевые показания, уменьшите его. Допустимый максимальный ток утечки для легкового автомобиля составляет 75 – 80 мА (1мА = 0,001 А). На иномарках эта цифра ниже в два раза (примерно). Норма утечки тока для отечественного легкового автомобиля колеблется в пределах от 15 до 50 мА.

Для того, чтобы вы имели наглядное представление о величинах токов, протекающих в различных цепях авто, можете сопоставлять их значения, сравнивая их с потреблением электроэнергии каким-нибудь привычным прибором – например, лампочкой.

Самодельная «контролька» для проверки утечки тока на автомобиле

Сделать это несложно. Допустим, обычная лампа габаритов передних фар или повторителей указателей поворота имеет мощность 4 Вт. Следовательно, ток, протекающий через её спираль, будет равен приблизительно 0,33 А – то есть 330 мА. Это нетрудно вычислить по исходной формуле, известной из школьной физики: Р = UI, где P – мощность в ваттах, U – напряжение в вольтах, I – сила тока в амперах.

Кроме того, следует учитывать средние значения тока, которые необходимы для функционирования охранной сигнализации и устройств, для которых нежелательно отключение питания. Это устройства, имеющие оперативную память – контроллер (ЭБУ) впрыскового двигателя, магнитола и т.п. Суммарный ток, ими потребляемый, составляет 20 – 40 мА.

Как найти утечку тока в автомобиле

В первую очередь, следует проверить те приборы, которые устанавливались самостоятельно или в случайных автосервисах, не специализирующихся на установке электрического дополнительного оборудования – магнитолу, видеорегистратор, всяческие другие электронные «игрушки». Делать это лучше всего методом исключения – подсоединив мультиметр к АКБ вышеуказанным способом, отключайте устройства по одиночке.

Если при отключении какого-либо из них значение тока утечки снизилось – то вы нашли «виновника». Далее действуйте по обстоятельствам – либо просто оставьте прибор отключенным, либо, если уверены в своих силах, пытайтесь его починить.

К сожалению, сигнализацию таким способом проверить не удастся – она связана со многими другими элементами электрооборудования, «вычислить» неисправности которых можно лишь по косвенным признакам или проверяя точки подключения модуля сигнализации по отдельности.

Статья в тему:  Откуда вода в карбюраторе

Концевой выключатель в дверке автомобиля

Косвенными признаками возможной утечки через сигнализацию могут быть грязь на концевых выключателях, их малый ход включения-выключения; также может быть замыкание в самом модуле из-за влаги, попавшей внутрь корпуса. Модуль в таком случае можно аккуратно вскрыть и обильно смочить спиртом – так, чтобы грязь и вода стекли с платы. Разумеется, эту процедуру необходимо производить при снятой клемме АКБ.

Если нет спирта, можно воспользоваться средством вроде WD 40, но учтите, что в дальнейшем на плате может образоваться слой грязи – из-за налипшей пыли. Если вы не обнаружили утечки через дополнительное оборудование, приступайте к проверке штатной бортовой сети автомобиля.

Проще всего проверку осуществлять, замеряя ток между контактами, предназначенными для предохранителя в монтажном блоке – можно изготовить самодельный адаптер из перегоревшего предохранителя, для подключения щупов мультиметра. Действуйте так же – методом исключения, проверяя различные цепи поодиночке.

Но не всё электрооборудование можно проверить на предмет утечки таким способом – некоторые цепи предохранителями не защищаются. Как правило, это цепи зажигания, стартера и генератора. Сделано это с целью обеспечения бесперебойной работы этих систем. Поэтому проверку утечки тока в автомобиле, скажем, через генератор, нужно производить «на месте» – в местах подключения к нему проводов.

Устранение утечки тока в автомобиле

Устранение неисправностей, в случае выявления «протекающей» цепи, нужно начать с внимательного осмотра проводки и самих приборов. Причиной может стать и повреждённая изоляция проводов, и скопление грязи в местах подключения приборов, и наличие воды или хотя бы запотеваний в самих приборах – всё это приводит к образованию нежелательных токоведущих дорожек.

Поэтому способ, каким можно устранить утечку тока в автомобиле, приходится выбирать в зависимости от причин – изолировать провода, удалять грязь, просушивать воду.

Кроме того, можно сразу и предпринять меры, благодаря которым ситуация не повторится – где надо, можно защитить провода от перетирания или перегрева, надев на них шланги подходящего диаметра, предотвратить попадание воды в приборы.

Поделитесь с друзьями в соц.сетях:

Основные причины утечки

Все утечки, возникающие в автомобиле, можно условно разделить на нормальные и дефектные. К первой группе относятся токи, вызванные работой штатных систем в состоянии покоя, например, сигнализацией, а также возникшие вследствие разности потенциалов статического электричества и «минуса» АКБ, соединенного с массой автомобиля. Подобные утечки почти неизбежны и обычно несущественны – от 20 до 60 мА, иногда (в крупных автомобилях, напичканных электроникой) – до 100 мА.

Дефектные утечки предполагают куда более сильные токи (от сотен миллиампер до десятков ампер) и обычно являются следствием следующих проблем:

• плохая фиксация, загрязнение или окисление контактов;
• короткие замыкания внутри приборов (например, в витках обмоток);
• короткие замыкания во внешних цепях (обычно сопровождаются искрением и нагревом, что трудно не заметить);
• неисправности электрооборудование;
• неправильное подключение опциональных приборов (аудиосистем, систем обогрева, видеорегистраторов и т. п.), в том числе, подключение в обход замка зажигания.

Чем выше ток утечки, тем более быстрым будет разряд аккумуляторной батареи, в особо запущенных случаях он займет несколько часов. Поэтому важно вовремя диагностировать утечку, определить и устранить причину ее возникновения.

Диагностика утечки мультиметром

Для тех, кто еще плохо знаком с мультиметром, предлагаем прочитать статью: как пользоваться мультиметром для чайников, в которой подробно рассмотрены все режимы настройки и правила использования прибора.

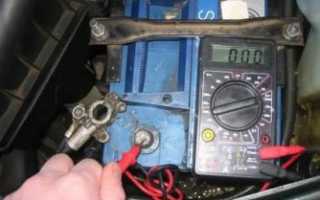

Проверка утечки тока в автомобиле мультиметром проводится в режиме амперметра постоянного тока. Для этого переключатель прибора переводят в зону, обозначенную буквами DCA и устанавливают на делении «10А». Красный (плюсовой) щуп располагают в гнезде 10ADC, черный (минусовой) – в гнездо COM, которое обычно располагается внизу. Если гнезда и деления на вашем мультиметре обозначены иначе, обязательно ознакомьтесь с инструкцией перед его включением в бортовую сеть автомобиля.

После подготовки прибора, приступают непосредственно к выполнению контрольно-измерительных работ. Для этого на автомобиле с отключенным электроснабжением отвинчивают и снимают минусовую клемму АКБ, очищают ее и контакт батареи в случае их загрязнения или окисления. Красный щуп мультиметра фиксируют в разрезе клеммы или любой подходящей точке массы, обеспечив его плотный контакт с поверхностью, а черный прикладывают к минусовому контакту АКБ. На дисплее прибора отобразится фактический ток утечки. Если на дисплее остается ноль, можно перевести прибор в режим 200m, чтобы определить нормальную (или слегка повышенную) утечку тока.

Поиск неисправных или неправильно подключенных потребителей

Выполнение данных работ необходимо, если выявленный ток утечки превышает 0,1-0,2 ампера (100-200 мА). Выявление конкретной точки, в котором она возникла, обычно удобнее проводить в разрыве плюса.

Для этого по всем приборам поочередно, начиная от наиболее «подозрительных» с точки зрения подключения или технического состояния, выполняется следующий алгоритм работ:

• выключение зажигания;
• отсоединение потребителя от плюсовой линии;
• очистка и подготовка точек контакта;
• включения амперметра в разрыв цепи последовательно;
• считывание показаний прибора;
• если показания равны нулю, потребитель считают исправным;
• если показания отличны от нуля, но меньше общей утечки, их записывают, а поиск продолжают;
• если показания равны или почти равны общему току утечки, поиск завершают;
• в любом случае, после завершения работ необходимо восстановить целостность цепи и заизолировать точку контакта.

Бывает, что после проверки всех потребителей утечку выявить не удалось, а общая диагностика все же показывает ее наличие. В таком случае, виновником могут быть соединительные узлы и разветвления проводников. Попробуйте очистить их, восстановить плотность контакта. Если и после этого утечку устранить не удастся, обратитесь к опытному автоэлектрику, который проверит целостность всех токопроводящих линий специальным оборудованием.

: как обнаружить утечку тока в автомобиле

​

Проверка утечки тока в машине

Среди автолюбителей довольно распространенной является ситуация, когда с утра вы не можете завести вашу машину, хотя еще вечером она работала идеально. Особенно часто такое происходит после длительного отдыха транспортного средства. Причиной тому может стать утечка тока в автомобиле. Поэтому давайте вместе рассмотрим причину, способ выявления и устранения этой проблемы.

Причины

АКБ при своих небольших размерах и весе должны быть надежными в эксплуатации, иметь небольшой саморазряд и сопротивление и значительную емкость. В стандартных условиях АКБ должен подзаряжаться от генератора.

Нынешние автомобили под завязку набиты электроникой: сигнализация, магнитола, освещение, видеорегистратор и тому подобное. В некоторых случаях хозяева сами по невнимательности забывают что-либо выключить и тем самым разряжают аккумулятор. Но в большинстве случаев причинами утечки тока являются:

• загрязненные цепи;
• протертая, некачественная изоляция;
• неправильно установленные и подключенные электроустройства (магнитола, усилители, телевизор).

В таких случаях автомобилю может грозить возгорание и, следовательно, пожар. Чтобы не допустить этого, необходимо обнаружить и устранить данную утечку тока. Сначала нужно понять: утечка это или некачественный аккумулятор. Итак, нам нужна проверка утечки тока в автомобиле. Для того чтобы безопасно и качественно провести процесс проверки, вам потребуется:

• амперметр – специальный прибор;
• в некоторых случаях вольтметр;
• бумага и карандаш;
• отвертка;
• гаечный ключ;
• простые перчатки (х/б);
• зажимы и шунт;
• чья-то помощь;
• и, конечно, осторожность и внимательность.

Перед проведением диагностики подготовьте автомобиль, для этого:

1. Отключите электроустройства которые явно потребляют ток (магнитолу, усилители, видеорегистратор).
2. Отключите неявные электроприборы (лампы в багажнике и под капотом).
3. Заглушите двигатель и извлеките ключ из замка зажигания.
4. Откройте и зафиксируйте капот.
5. Гаечным ключом отсоедините клемму от аккумулятора.

Далее давайте вспомним закон Ома: в нем сила тока равна напряжению, делимому на сопротивление (I=U/R) где I – сила тока, U – напряжение и R – сопротивление. Опираемся на этот закон, и нагрузку определяем так: P=U*I.

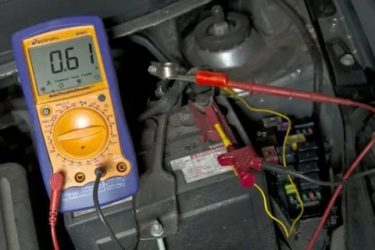

Замер утечки производим так: между отрицательной клеммой и проводником (который мы сняли с аккумулятора) прокладываем щуп амперметра и смотрим, сколько ампер аккумулятор отдает автомобилю.

Пределы нормы

Допустимая утечка тока в автомобиле составляет 15 мА – 50 мА — 70 мА, учитывая количество установленных в автомобиле электроприборов. Если показания прибора в пределах нормы, значит, все отлично, а если значительно превышают норму, то нужно искать проблемную цепь, в которой и происходит утечка. Итак, найти утечку тока в автомобиле можно таким способом: включите амперметр и положите его таким образом, чтобы хорошо его видеть. Потом один человек снимает показания, смотря на амперметр, а второй вынимает подряд предохранители, стоя у блока предохранителей.

Осторожно! Вам необходимо отключить зажигание, закрыть двери, а окна открыть: вдруг ЦЗ сработает при отсоединении/присоединении аккумулятора. Если вы сняли один из предохранителей и в это время амперметр показал норму, вы нашли проблемную цепь. Именно в ней и находится приспособление, поглощающее ток.

Устранение утечки

Далее вам необходимо найти устройство. Для этого отключайте по очередности каждое из устройств и следите за показаниями амперметра. Как только амперметр покажет норму, отключенное (в тот момент) устройство уберите из машины. Если же оно необходимо, сдайте его в ремонт или приобретите новое и установите его правильно.

Если предохранители продиагностированы, а амперметр все равно показывает утечку, то она находится в незащищенном предохранителями месте: генераторе, стартере или системе зажигания. Дальше необходимо продолжать проверку, отсоединяя провода от вышеперечисленных систем. Проверка генератора: дефекты в генераторе наблюдают по показаниям амперметра. Если в генераторе есть дефекты, амперметр покажет на разряд. Для проверки генератора нужно параллельно электроприборам подключить вольтметр. Оценивать напряжение необходимо при включенных подфарниках, габаритах и усиленной частоте коленвала. В среднем напряжение равно 13,5 вольт – 14 вольт.

Для проверки генератора включите все потребители на полной частоте вращения генератора, при этом напряжение должно составлять не меньше 12 вольт.

Осторожно! Если во время диагностики между клеммами сквозь прибор нарушилось соединение, то измерения нужно делать по-новому. Иначе может произойти большой и внезапный скачок тока.

Может, сигнализация…

Если у вас есть сигнализация, поставьте ее в режим охраны и проверьте амперметр через 5 минут. Сигнализация обязана перейти в ожидающий режим, и утечка должна уменьшиться. Если все именно так, значит, с сигнализацией все нормально, если же нет, то дело в сигнализации. В этом случае обратитесь к специалисту, потому что исправить это самостоятельно будет сложно.

Возможно и так

Если у вас регулярно портится один и тот же предохранитель, то все очень просто. Нужно отключить устройство и проверить приборы данной цепи и саму проводку.

Если в машине два АКБ, то один может поглощать второй и давать ток утечки. Нужно отключить один из аккумуляторов, и если ток станет в норме, значит, проблема в АКБ.

Заключение

В любом случае не оставляйте все на самотек. Если у вас возникли подозрения, лучше постараться устранить эту проблему (самому или с помощью профессионала). Последствиями могут стать нерабочая машина в нужный момент или даже пожар.

Ток утечки на закрытом автомобиле — РемонтоМоре

07.11.2018

Безуспешные потуги стартера и щёлканье – единственное, что слышит водитель при разряженном в ноль аккумуляторе после длительной стоянки. Потеря заряда может быть полноценной или частичной, и во всём виновата утечка тока. Как найти утечку тока в автомобиле, и стоит ли самостоятельно проводить дальнейший ремонт?

Последствия утечки тока

Аккумулятор не только является источником энергии при запуске двигателя, но также может подпитывать бортовую сеть, если ресурсов генератора недостаточно или он выходит из строя.

Утраченный заряд АКБ возмещает именно за счёт генератора во время поездки. Разрядка во время длительной стоянки, частичная или полная — это не рядовая ситуация, которая свидетельствует об утечке тока.

Последствия могут быть следующими:

• автомобиль невозможно завести в самый неподходящий момент;
• проводка возгорается, что провоцирует возникновение пожара в машине.

От водителя, в свою очередь, требуется своевременно обнаружить утечку и ликвидировать её причины.

Причины утечки

АКБ может быстро разряжаться по следующим причинам:

• нарушение цепи способствует быстрому растрачиванию ресурса батареи, поскольку от генератора она не заряжается;
• внутренняя электроника в виде монитора, магнитолы или видеорегистратора подключена неправильно;
• клеммы окислились или загрязнились;
• провода повреждены или изоляция проводки протёрлась;
• аккумулятор изжил себя или изначально был некачественным.

Время от времени АКБ необходимо проверять и подзаряжать, благодаря чему длительность эксплуатационного срока достигнет 4 — 5 лет. Если длительность эксплуатационного срока превышает 5 лет, процедура замены аккумуляторной батареи является обязательной. Невнимательность водителя и его халатность – наиболее частые причины утечек.

Проверка аккумулятора

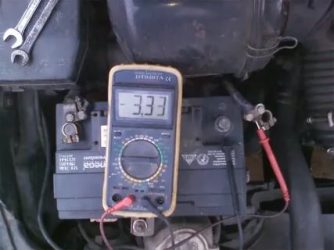

Перед тем, как проверить утечку тока на автомобиле мультиметром и принимать меры по её устранению, необходимо убедиться в том, что аккумулятор сам по себе рабочий. Сделать это можно за счёт проверки напряжения, идущего в электросеть машины от АКБ. На данном этапе достаточно уметь орудовать классическим мультиметром или вольтметром:

1. Отключите клеммы от АКБ и подождите пару часов, пока прекратятся все вырабатываемые электричество химические процессы.
2. Прислоните контакты прибора к клеммам батареи максимально плотно.
3. Сравните увиденные показания с установленными нормами. Параметр в 12,65 вольт указывает на максимальный заряд АКБ. При 11,9 В речь идет о минимально допустимых для работы машины параметрах.
4. Если перечисленные инструменты отсутствуют, воспользуйтесь классическим аккумуляторным зарядником, который с высокой долей вероятности оснащён встроенным вольтметром, хоть и не таким точным.

Нормы потребления тока

К постоянным потребителям электрической энергии в автомобиле относятся такие устройства, как сигнализация, энергозависимая память ЭБУ, часы и прочее. Поскольку память управляющего компьютера стирать не желательно, эти устройства питаются от АКБ постоянно.

Если этого не происходит, блок инициирует процесс переобучения, а сигнализация активизируется только в том случае, если двигатель не работает и автомобиль стоит.

Следовательно, вполне нормальным считается потребление определённого количества тока машиной во время стоянки, но величина в данном случае конкретная и для её подсчёта суммируется каждый потребитель.

Показатель в 50 — 80 мА считается оптимальным, тогда как на работу одной включённой фары уходит 500 мА. Из этого следует, что такие незначительные утечки в период простоя машины не способны разрядить АКБ, даже если на улице зима.

Утечка тока в автомобиле имеет место, если указанный показатель в 50 — 80 мА существенно превышен.

Пришло время детально разобрать поэтапные действия, которые объяснят, как найти утечку тока в автомобиле мультиметром. Кроме самого мультиметра, необходимо подготовить перчатки, ручку с блокнотом, а также рожковый гаечный ключ и зажимы. Поэтапные действия от подготовки машины до проверки выглядят следующим образом:

1. Отключение электроники и неявных потребителей тока.
2. Ликвидация зажигания и удаление ключа из замка.
3. Фиксация капота в открытом положении.
4. Ослабление минусовой клеммы на аккумуляторе посредством гаечного ключа.
5. Закрытие дверей в авто. Открытые окна являются обязательным условием.

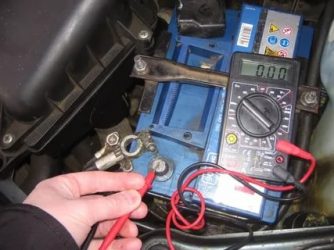

6. Активируйте режим амперметра на мультиметре (переключение прибора на 10 А).
7. Создание разрыва цепи посредством подключения к ослабленной клемме одного провода амперметра посредством зажима. Далее клемма скидывается с батареи.
8. К отрицательному выводу аккумулятора подключается другой провод.
9. На завершающем этапе остаётся включить прибор и зафиксировать полученные показания на бумаге.

Допустимая утечка тока в автомобиле с современными электроприборами составляет 15 — 70 мА.

Определение источника

Для определения источника утечки необходимо поочерёдно отключать штатные и внештатные устройства и приборы, анализируя показатели мультиметра, работающего в режиме амперметра.

Проверка утечки тока в автомобиле мультиметром будет завершена, как только устройство обнаружит допустимые показатели тока одного из отключённых приборов. Не забудьте внимательно изучить состояние проводки, изоляции.

Также стоит определить работоспособность генератора, чтобы исключить утечки тока из-за его дефектов.

Если показатели вольтметра не будут превышать 12,8 В, генератор следует отремонтировать или заменить, поскольку АКБ не получает от него зарядки.

Водитель не обязательно должен обладать специфическими навыками и знаниями, чтобы уметь определять утечки тока. Ликвидацию первопричины лучше доверить специалистам, если вы не уверены в собственных силах, тем более, если возникла необходимость ремонта электропроводки.

Пожалуйста, оцените этот материал!

(1

Источник:

Какова норма тока утечки аккумулятора автомобиля и как его измерить?

Многие владельцы автомобилей сталкивались с ситуацией, когда с утра не могли завести машину. Причём с вечера все было нормально. Да и сам аккумулятор новый и в исправном состоянии. Причиной здесь может быть ток утечки аккумулятора.

Это явление существует на любом автомобиле, но должно укладываться в определённую норму. Если норма тока утечки превышена, то аккумулятор во время стоянки будет разряжаться. В результате вы будете иметь проблемы с запуском двигателя.

Пора разобраться из-за чего происходит ток утечки аккумулятора и как привести его к норме.

Причины возникновения тока утечки аккумуляторной батареи

Назначение аккумуляторной батареи заключается в том, чтобы обеспечивать пуск двигателя, и помощь генератору в обеспечении питанием потребителей бортовой сети, если последний не справляется с нагрузкой.

Во время поездки АКБ подзаряжается от генератора и возмещает разряд. По идее на стоянке автомобильный аккумулятор не должен терять заряд, но существует ток утечки.

Причём в современных авто, где есть множество электроники, ток утечки увеличивается и зачастую превышает норму.

Основными причинами увеличения тока утечки становятся следующие:

• изношенная или некачественная проводка, изоляция;
• неправильное подключение электроники (звуковая система, телевизор и т. п.);
• грязные, окисленные контакты.

Поэтому важно обнаружить причину тока утечки и устранить её. Как найти виновника этого явления?

Дополнительно рекомендуем прочитать материал о причинах того, что разряжается аккумулятор на автомобиле.Вернуться

Диагностика и норма тока утечки АКБ

Что потребуется при измерении тока утечки аккумулятора:

• мультиметр;
• рожковый ключ на 10;
• перчатки.

Как проводить измерения?

• для начала выключаете зажигание, вынимаете ключ из замка. Двери в машине закройте, а стекла откройте. При измерении будет отключаться и включаться АКБ. Поэтому может сработать центральный замок. Так, что на всякий случай оставьте доступ в салон;
• проверьте, чтобы были отключены все потребители тока (обратите внимание на лампочки под капотом, в багажнике, бардачке и т. п.);
• откройте капот и отключите от аккумулятора минусовую клемму;

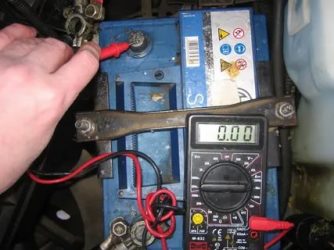

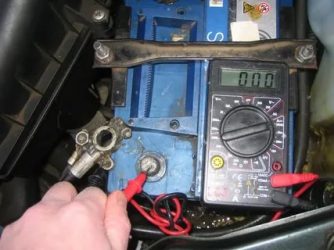

• после этого мультиметр переводим в режим измерения тока и подключаем в разрыв между минусовой клеммой и отрицательным выводом аккумулятора;
• включаем мультиметр и снимаем показания тока утечки.

Если в вашем случае ток утечки автомобильного аккумулятора значительно выше, то нужно искать причину этого. Как это сделать?

Подключаете мультиметр, как было сказано выше, и по очереди начинаете вынимать предохранители и реле. Это делается для поочерёдного размыкания цепей в бортовой сети. Когда показания тока утечки придут в норму, значит, вы нашли цепь с проблемным потребителем. Дальше уже нужно более подробно заниматься этим устройством (ремонт, замена).

Ниже можно посмотреть видео об измерении тока утечки автомобильного аккумулятора:

Дополнительно можете прочитать о том, как проверить аккумулятор автомобиля на работоспособность.Вернуться

Дополнительная проверка

Может возникнуть ситуация, когда вы проверили ток утечки с извлечением предохранителей, но источник проблемы установить не удалось. Тогда нужно провести проверку мест, которые не защищены предохранителями.

Это, к примеру, стартер и генератор. Ведь часто причиной разряда АКБ является некорректная работа генератора, который её просто не заряжает. О норме заряда аккумулятора автомобиля вы можете прочитать в статье по указанной ссылке.

Как проверить работоспособность генератора?

• выключаем зажигание, вынимаем ключ из замка, гасим все потребители тока в авто;
• подключаем щупы мультиметра к АКБ (чёрный к минусу, красный к плюсу);
• переводим мультиметр в режим измерения напряжения;
• включаем и измеряем напряжение (на полностью заряженной батарее значение равно 12,6─12,9 вольт);
• затем заводим двигатель, включаем ближний свет фар, печку, обогрев заднего стекла;
• снова измеряем напряжение на АКБ (в идеале напряжение должно быть 12,8─13,4 вольт. Максимальное значение 14,3 вольт).

Если напряжение на аккумуляторе при заведённом двигателе в указанном диапазоне, значит, генератор в исправном состоянии и будет заряжать батарею.

Если напряжение значительно меньше, то проблемой севшего аккумулятора может быть генератор, который его просто не заряжает. Это может быть изношенность щёток или неисправность диодного моста.

В этом случае уже нужно решать вопрос с заменой или ремонтом генератора.

На видео показана проверка работы генератора автомобиля

Можете также прочитать о том, как открыть машину если сел аккумулятор.Вернуться

О чём следует помнить?

Если значение тока утечки значительно превышает норму, то как минимум следует обратиться за консультацией к автомобильному электрику. Если у вас есть тестер и навыки обращения с ним, то проблемное устройство или неисправную проводку можно найти самостоятельно.

Советуем также прочитать о том, как проверить емкость аккумулятора.
В любом случае ток утечки, превышающий норму, нельзя игнорировать. Ведь это может закончиться не просто севшим аккумулятором, а ещё и возгоранием изношенной проводки.

Следите за утечкой тока в автомобиле иначе придется покупать новый аккумулятор

sh: 1: —format=html: not found

Аккумулятор в автомобиле, если за ним не следить, по любому в один “прекрасный” день вас подведет. Сегодня расскажу что нужно регулярно проверять под капотом, чтобы АКБ дольше прослужил.

Значение утечки тока в автомобиле

Что аккумуляторную батарею нужно периодически подзаряжать, думаю, знают все, но кроме этого следите и за тем, нет ли утечки тока. Так как если он будет утекать, а вы несколько дней не ездили на авто, то однажды, не сможете даже запустить двигатель – аккумулятор разрядится!

А полная просадка способствует сульфатации пластин, и, как результат, батарею на выброс, ну или разве можно еще попытаться восстановить ее содой…

Но, ведь лучше предостеречь чем устранять последствия, не правда ли? НАПИШИТЕ В КОММЕНТАРИЯХ была ли у вас ситуация, что из-за утечки тока пришлось просить помощи для подзарядки или запуска АКБ!? И если мой совет считаете полезным, то НАЖМИТЕ ПАЛЕЦ ВВЕРХ, а также ПОДЕЛИТЕСЬ в соцсети, пускай друзья тоже это узнают!

И так, проверяем аккумулятор, сначала утечку через потребители, а потом и корпус самой батареи или наоборот, кому как удобно, главное чтобы он был полностью заряжен.

Что и где замерять

Чтобы найти утечку тока необходимо снять минусовую клемму от аккумуляторной батареи, перевести мультиметр в режим измерения тока, выставить на 10 Ампер, и в разрыв цепи подключить тестер (один щуп на клемму акб, а второй на клемму автомобиля).

Кстати, утечку тока нужно проверять при включенной сигнализации, а чтобы концевик капота не мешал при измерении (ведь когда он поднят, то будет повышен расход энергии), отсоединяем его от массы, при этом также смотрите чтобы двери были закрыты.

В моем случае утечка составляла 70-80 мА (диапазон менялся с миганием лампочки сигналки). Много ли это? Для небольшого автомобильчика с батареей на 44 Ач – многовато, за месяц простоя батарея разрядится в ноль!

В автомобилях без навороченной электроники норма утечки – 25-30 мА, при увеличении количества энергопотребляющих устройств нормальный показатель утечки тока вполне может достигать и 80 мА.

Поэтому если у вас подключено много электроники и различных систем, то скорее всего такая утечка будет даже нормой. Узнать норму утечки для своего автомобиля вам поможет вот этот калькулятор.

Как выявить источник утечки

Чтобы выявить через какую цепь идет утечка тока, нужно щупы мультиметра примотать к клеммам изолентой (или зажимами), главное освободить руки. Затем поочередно вытаскивать предохранители и реле из монтажного блока, и смотреть на мультиметр.

Если показания не снизились, значит, в электросети все еще есть потребитель-паразит, с которым нужно разбираться. Когда вы отключите таким образом питание паразитирующего потребителя, то показатели заметно изменятся.

Где чаще всего проблема?

Чаще всего проблемными местами оказываются двери и сигнализация, это могут быть концевики дверей или багажника – вполне может быть, что клеммы окислились и лампочка в багажнике горит круглыми сутками, высасывая ток из аккумулятора. За сколько она способна посадить АКБ можете и сами посчитать. Также довольно распространенная причина неправильно подключенная магнитола.

Если не получилось найти причину утечки тока, то, как показывает практика, этой причиной может быть генератор, точнее – диодный мост.

Когда один из диодов пробит, то будет утечка тока, а когда она большая – порядка 2-3A, то выявить пробитые диоды можно, не снимая генератора с автомобиля. Нужно просто поднести гаечный ключ к шкиву генератора, если магнитится, то причина утечки в пробитом диодном мосте.

Кроме того, бывают проблемы со стартером, хотя подобное случается достаточно редко. Нужно аккуратно открутить силовой “плюс” со стартера и, не касаясь им “массы”, заново подсоединить щупами мультиметра к клеммам, а затем замерить ток утечки. Если он снизился, меняйте стартер.

Утечка тока может происходить и через корпус аккумулятора из-за окисленных клемм и грязного корпуса. Проверить это можно при помощи мультиметра в режиме вольтметра, приложив один щуп на клемму, а второй на корпус. На табло мультиметра вы сможете увидеть либо нули, либо удивится показанию напряжения! Дабы устранить такую утечку – протрите клеммы и корпус нашатырным спиртом либо содовым раствором.

Как проверить утечку тока АКБ мультиметром? Норма утечки тока в автомобиле. Поиск и устранение

Ситуация, когда аккумулятор разряжается за ночь так, что мотор заводится с трудом, знакома многим. Причиной является большой ток утечки аккумулятора автомобиля. Во время простоя происходит саморазряд батареи, забирают энергию паразитные токи в контуре автомобиля. Статья о том, как определить скрытых потребителей, и устранить утечку тока, выявить допустимый расход энергии в авто во время простоя и не посадить батарею

Допустимая утечка тока в автомобиле (норма)

Что делать, если водитель замерил потребляемый ток, и он не превышает нормы? Как было сказано выше, затрудненный пуск после длительной стоянки может быть вызван совсем не токами утечки. Среди самых распространенных причин этой проблемы могут быть:

1. Большой саморазряд АКБ.
2. Неисправность генератора.

Тестирование аккумулятора на саморазряд

Для выяснения состояния батареи ее нужно снять с автомобиля, начисто вытереть ветошью, смоченной сначала в растворе пищевой соды, потом в воде. Если батарея обслуживаемая, необходимо проверить плотность и уровень электролита в каждой секции (их всего 6). Затем аккумулятор полностью заряжается сетевым зарядным устройством до нормального напряжения (12,7 В без нагрузки).

Осталось оставить неподключенный аккумулятор на несколько суток и затем снова померить напряжение на клеммах. Если потеря напряжения составит более 0,2 В, то проблема в аккумуляторе. Придется покупать новую батарею или попытаться восстановить испорченную хотя бы на время, обратившись к соответствующим специалистам. Если же АКБ «держит», то либо проблема устранена (к примеру, была долита в полусухие банки вода), либо вопрос в другом.

Проверка работоспособности генератора

Проблема может оказаться и в генераторе, который просто не заряжает батарею при запущенном двигателе. Конечно, практически каждый автомобиль имеет аварийный индикатор, который загорается, если батарея не заряжается. Но он может и обмануть, если, к примеру, ток зарядки есть, но он слишком мал.

Переключатель мультиметра нужно установить на постоянное напряжение, предел измерения – не ниже 20 В.

Прежде всего, необходимо замерить напряжение на клеммах АКБ при выключенном зажигании. Для примера пусть оно будет равно 12,7 В (батарея полностью заряжена).

Напряжение на АКБ при выключенном зажигании (используется мультиметр другого типа).

Теперь нужно запустить двигатель на холостых оборотах, а все потребители (фары, магнитола, обогреватели и пр.) выключить. Напряжение на клеммах аккумулятора должно подняться до 13,8 – 14,5 В (зависит от степени заряженности батареи).

Напряжения на батарее достаточно для ее зарядки при отключенных потребителях.

Теперь нужно подключить энергоемкие потребители – фары, печку/кондиционер, обогрев стекол/сидений, магнитолу и т. д. напряжение на клеммах АКБ должно «просесть» до отметки 13,5-13.7 В.

Генератор справляется с нагрузкой и продолжает заряжать АКБ.

Если оно ниже, то генератор не справляется с нагрузкой, и придется заняться его ремонтом. Но это уже совсем другая история.

Никогда не проверяйте исправность генератора отключением АКБ при запущенном двигателе. Этот метод годился лет 30 назад, когда все электрооборудование машины состояло из километра провода и пяти реле. Современная электроника автомобиля такого эксперимента не простит.

Такое часто возникает при невнимательном подходе к обслуживанию своего автомобиля. Например, АКБ может быть достаточно старой и уже отработавшей свой ресурс. Клеммы такой батареи уже в окалине, а проводка — в ужасном состоянии.

Иногда клеммы окисляются. Но чаще всего причиной являются не выключенные фары головного света или же габаритные фонари. Случаются ситуации, когда автовладелец забывает выключить на ночь аудиосистему. Работающая магнитола, да еще вдобавок с сабвуфером быстро разрядит аккумулятор.

Причем не обязательно, чтобы музыка была громкой. Даже на «нуле» идет повышенное потребление электричества в бортовой сети. Если же водитель никогда не забывает про фары, постоянно ухаживает за машиной, тогда необходимо искать, где происходит утечка тока в автомобиле. Как проверить утечку и найти ее место? Существует несколько эффективных способов.

Часто причиной утечки является дополнительное оборудование, которое было установлено производителем автомобиля или самим владельцем. С каждым годом количество различных электрических приборов в автомобилях растет. На это стоит обратить особое внимание.

Первым делом смотрят на нештатное оборудование. Например, это может быть телевизор, сигнализация, усилитель, сабвуфер или еще что-нибудь. Автомобильные провода надежно защищены, а короткие замыкания возможны только в результате серьезных повреждений. К примеру, после ДТП могут разрушаться кожухи.

А что касается проводки не штатно установленного оборудования, то она часто укладывается кое-как и в любые удобные места, которые кажутся подходящими при первом беглом осмотре. К прокладыванию проводов нужно отнестись с особым вниманием. В таких шнурах часто и случаются КЗ.

Это самая популярная причина всех утечек тока. Например, проложенные автолюбителем самостоятельно провода могли оказаться очень близко к горячим деталями двигателя, расплавиться, либо перетереться. И первое, и второе повреждение ведет к короткому замыканию.

АКБ может быстро разряжаться по следующим причинам:

• нарушение цепи способствует быстрому растрачиванию ресурса батареи, поскольку от генератора она не заряжается;
• внутренняя электроника в виде монитора, магнитолы или видеорегистратора подключена неправильно (читайте о том, как выбрать автомагнитолу);
• клеммы окислились или загрязнились;
• провода повреждены или изоляция проводки протёрлась;
• аккумулятор изжил себя или изначально был некачественным.

Время от времени АКБ необходимо проверять и подзаряжать, благодаря чему длительность эксплуатационного срока достигнет 4 — 5 лет. Если длительность эксплуатационного срока превышает 5 лет, процедура замены аккумуляторной батареи является обязательной. Невнимательность водителя и его халатность – наиболее частые причины утечек.

Замерить ток утечки вполне реально в условиях своего гаража. Для выполнения этой операции нужно запастись:

• мультиметром (многие водители называют этот универсальный измерительный прибор тестером);
• рожковым ключом на 10 или 8 (с его помощью будем откручивать клемму АКБ).

Работы желательно выполнять в плотных перчатках. Так вы убережете руки от порезов. Проверить утечку электрического тока на своем автомобиле мультиметром можно по простой схеме:

1. Выключаем зажигание транспортного средства, убираем ключ из замка.
2. Стекла в автомобиле открываем, а двери закрываем. Доступ в салон должен быть в любом случае, так как в процессе замеров аккумуляторная батарея будет включаться и отключаться, что может привести к активации центрального замка.
3. Отключаем все потребителя электроэнергии. Здесь важно не пропустить ни одного устройства. Не забываем отключать лампочки в бардачке, багажнике, под капотом и прочих потаенных местах.
4. Открываем капот машины.
5. Откидываем с АКБ минусовую клемму.
6. Берем тестер, настраиваем его на режим замера тока (прибор станет работать, как обычный амперметр).
7. Подключаем мультиметр в разрыв между минусовым выводом батареи и клеммой.

Осталось лишь включить прибор и померить имеющийся ток утечки. Смотрим на показания мультиметра. Если они не попадают в допустимые интервалы (15–70 мА), мы имеем дело с утечкой. Нужно определить ее причину. При включенном тестере начинаем вынимать (по очереди) все реле и предохранители в электрической цепи машины.

Автомагнитола

Наиболее вероятная причина. На большинство автомагнитол для поддержания энергозависимой памяти (хранения индивидуальных настроек, отсчета времени) подается питание по шине 30. Если магнитола неисправна, через нее может утекать ток. На исправной магнитоле также есть утечка тока, она обычно не превышает 10 миллиампер.

Автосигнализация

Охранное устройство автомобиля должно работать, когда все другие блоки отдыхают. Сигнализация также часто является причиной этого явления. Она и в нормальном состоянии может потреблять до 200 миллиампер тока, это тоже включается в утечку.

В хороших сигнализациях с обратной связью присутствует приемопередатчик, который может периодически связываться с брелоком, есть системы геопозиционирования, GSM и т.д. Сейчас производители автомобильных сигнализаций (например, PANDORA) своей целью ставят минимизацию тока потребления автосигнализаций в режиме охраны. Есть модели, где такой ток менее 20 миллиампер.

ПОДРОБНОСТИ: Диагностика подержанного автомобиля

Блок управления двигателем

На этот блок всегда подается напряжение по шине 30, но при исправном блоке этот ток не превышает единиц миллиампер.

Блоки ABS, управления кузовом, климат-контроля и другие

Общее потребление этих блоков (исправных) не более 10 миллиампер.

Генератор

На него всегда приходит напряжение с положительной клеммы АКБ. Если пробиты выпрямительные диоды в генераторе, он может разрядить аккумулятор за полчаса. Исправный генератор потребляет микроамперы.

Стартер

Исправный стартер не потребляет ток во время стоянки, хотя на него также постоянно подается напряжение питания.

Как устранить утечку тока в автомобиле

Часто попытка завести утром автомобиль оборачивается провалом: стартер внезапно еле вращает коленвал, а подсветка приборной панели моргает в такт рывкам. В самом крайнем случае автомобиль просто не подает признаков жизни. Такие вещи случаются после нескольких дней стоянки, и первой рекомендацией в таких случаях (если ничего не было оставлено включенным) будет проверить утечку тока в автомобиле.

Этот термин появился во времена карбюраторных автомобилей, у которых после выключения зажигания не оставалось ни единого потребителя, подключенного к аккумулятору, и любое потребление тока без включения зажигания считалось утечкой. Сейчас же все сложнее: даже на бюджетных автомобилях в бортсети постоянно включены электронные блоки, которые, хотя и умеют «засыпать» для энергосбережения, все равно расходуют ток постоянно. В этом случае проверить и отличить утечку от нормального поведения автомобиля труднее.

Обратный ток диодного моста

В свое время это было основной причиной чрезмерного разряда аккумуляторов – генератор оставался единственным устройством, прямо связанным с АКБ после отключения зажигания. Автомобильный генератор – это трехфазная (реже-четырехфазная) машина переменного тока, который для использования в бортовой сети необходимо выпрямить. За это отвечает диодный мост – характерная «подкова» из мощных полупроводниковых диодов, которая в цепи автомобиля включена между статорными обмотками и аккумулятором.

Идеальный полупроводниковый диод проводит ток в одном направлении, на этом основано их использование в выпрямителях переменного тока. Но на практике у диода есть и обратный ток – будучи подключенным к аккумулятору диодный мост медленно высаживает аккумулятор на статорные обмотки. В норме обратный ток диода составляет несколько миллиампер, с учетом того, что в мосту их несколько, нормальным обратным током сборки считается 20-40 мА.

Однако полупроводники со временем деградируют, что приводит к изменению параметров диода, включая и рост обратного тока. Так утечки могут вырасти в разы – а постоянная нагрузка в сотню-две миллиампер.

Неправильное подключение магнитолы

Классическая ошибка – и классический же способ разрядить аккумулятор. Дело в том, что современные магнитолы рассчитаны на использование только при замке зажигания, установленном в положение «аксессуары» (АСС) или при включенном зажигании, для чего используется отдельный сигнальный провод, подключаемый к замку зажигания. Плюс же питания магнитолы напрямую идет на аккумулятор.

Без ключа такую магнитолу не включить, что и подвигает иногда людей намертво соединить провод ACC от магнитолы с плюсом зажигания, чтобы она включалась всегда. Но проблема в том, что при штатном подключении все время, пока ключ вынут из замка, в магнитоле под напряжением остается минимум цепей. Запускает этот «спящий» режим минимального энергопотребления отключение напряжения на выводе ACC.

Если же магнитола выключена кнопкой на панели, а напряжение на выводе ACC сохраняется, то вместо «спящего» режима большинство моделей переходят в режим ожидания, когда энергопотребление гораздо выше. Таким образом, неправильно подключенная магнитола способна добавить 40-50 мА к общему току утечки.

Сюда же отнесем и усилители – их напрямую запитывают аккумуляторы, а для энергосбережения используется сигнальный провод, управляемый магнитолой. Сами понимаете, сколько способен «высосать» мощный усилитель, если случайно сорвать этот провод, доставая что-то из багажника и оставив усилитель включенным.

Проблемы с сигнализацией и охранными системами

Сигнализации и иммобилайзеры должны работать, пока машина стоит с выключенным мотором. Это тоже дает вклад в токи утечки и, хотя при разработке подобных систем стремятся снизить энергопотребление до минимума, какой-то ток им нужен всегда.

В современных охранных системах контроллеры умеют «засыпать», но при сбоях программного обеспечения или неисправностях такая сигнализация продолжит потреблять повышенный ток. На дешевых моделях случаются и более серьезные проблемы – например, оснащенная простейшей китайской двусторонней сигнализацией машина намертво заблокировала работу автоматических дверей бокса и штатных сигнализаций соседних машин, забивая радиодиапазон постоянно работающим передатчиком антенного блока. Аккумулятор у этой машины регулярно по утрам оказывался ощутимо разряженным.

Неисправности коммутирующего оборудования

Нагрузка, подключаемая к проводке с постоянным присутствием напряжения через выключатели или реле, может стать причиной роста тока утечек. В любом случае источником проблем становятся контакты, неважно, выключателя или реле – подгоревшие и деформированные от перегрузки, они могут не размыкаться до конца, сохраняя пусть и большое, но сопротивление, через которое потечет ток.

Тем не менее, такие случаи редкость. А вот в современных автомобилях со сложными системами управления бортовыми потребителями цепи коммутируется полупроводниками, а не классическими реле. А любой полупроводник имеет и обратный ток – в коммутирующих транзисторах он мизерной величины, но при неисправности возрастает до ощутимых значений, не говоря уже о случаях пробоя транзистора, когда нагрузка перестает отключаться от питания.

Как проверить и определить утечку тока

Для проверки и измерения суммарного тока утечки используется мультиметр, включаемый в разрыв плюсового провода аккумулятора, с него снимается клемма, а щупы мультиметра в режиме измерения тока замыкают цепь через амперметр.

Как проверить утечку тока в автомобиле

Среди владельцев авто часто встречается ситуация, когда с утра машину никак невозможно завести, хотя вечером всё было хорошо. Нередко такое может произойти после длительного простоя. Иногда хозяева сами забывают выключить что-то, и тем самым разряжают аккумулятор.

Но чаще всего причинами неисправности являются загрязнённые цепи, повреждённая или некачественная изоляция, неправильно установленное оборудование. Подобные утечки в системе электрооборудования приводят к разрядке аккумулятора, а в крайних случаях — к короткому замыканию и могут вызвать пожар.

Если днём возгорание можно обнаружить и потушить, то ночью автомобиль может сгореть полностью и нанести большой ущерб окружающему имуществу.

Утечка тока – частая проблема, с которой сталкиваются автолюбители

Причины утечки тока

Современные аккумуляторы при своих небольших габаритах и малом весе являются надёжными в использовании, для них характерен малый саморазряд и сопротивление, они имеют значительную ёмкость, и длительный срок эксплуатации для них — норма. Однако нужно учитывать тот факт, что большинство современных автомобилей имеют большое количество самой разнообразной электроники: магнитола, усилитель, сабвуфер, сигнализация, разнообразное освещение, видеорегистратор и многое другое.

Причин несанкционированной утечки тока может быть несколько:

1. Износ проводки электрооборудования.

При длительной эксплуатации автомобиля главная причина возникновения утечки тока — воздействие неблагоприятных условий как климатических, так и дорожных — это приводит к растрескиванию и перетиранию изоляции проводов, к окислению гнёзд подключения приборов и контактов клеммных колодок.

1. Установка дополнительного оборудования.

Заводская проводка автомобиля обычно достаточно защищена, и появление короткого замыкания в ней возможно только после существенных механических повреждений. А вот проводку дополнительного оборудования приходится укладывать в место, которое при беглом осмотре кажется вполне подходящим, но на самом деле — проблемным. Именно в такой проводке чаще всего и появляется короткое замыкание — наиболее частая причина появления утечек тока.

Причиной утечки тока может стать неправильно установленное дополнительное оборудование

1. Распространённая причина утечки.

Провода могут быть проложены рядом с блоком двигателя и плавятся под воздействием тепла или просто повреждаются о края металлических креплений. Это может привести к разрушению изоляции проводов и вызвать короткое замыкание.

Обнаружение утечки тока

Для выявления утечки тока можно воспользоваться мультиметром. Он будет нужен нам в режиме амперметра, вольтметра и омметра. Для начала прибор необходимо переключить в режим амперметра, режим тока — постоянный, и установить диапазон замера до 10–20 А. Далее нужно при помощи ключа снять отрицательную клемму аккумулятора и замкнуть цепь, прижав один щуп амперметра к клемме, а второй — к отсоединённому проводу.

Помните: нельзя подключать прибор, включённый в режиме амперметра, к обеим клеммам аккумулятора — будет короткое замыкание, и в вашем приборе сгорит предохранитель. Перед этим было бы неплохо перестраховаться: выключить зажигание, закрыть двери и открыть окна — центральный замок может сработать при отсоединении или присоединении аккумулятора.

Ещё одна из норм безопасности — убедиться, что настройки сигнализации и аудиосистемы тоже удастся восстановить.

Номинальные показатели утечки тока

В любом авто есть минимальная утечка, однако в режиме ожидания она не так значительна: сигнализация в норме потребляет 20–25 мА, память аудиосистемы — 3 мА, контроллер системы впрыска — 5 мА, столько же потребляют приборная панель и блок центрального замка.

Эти устройства постоянно работают: память ЭБУ, например, стирать не стоит, иначе он будет переобучаться, а сигнализация потребляет ток именно тогда, когда двигатель не работает. Небольшая (30–40 мА) утечка вполне может быть — это норма.

Однако предельно допустимая в автомобиле утечка тока составляет 50–80 мА (в зависимости от количества и мощности установленного на авто дополнительного оборудования).

Устранение утечки тока

Для начала нужно осуществить поиск цепи, по которой происходит утечка. Для этого последовательно вынимайте предохранители из монтажного блока и наблюдайте за прибором. Как только вы найдёте проблемное место — величина утечки тока значительно снизится. Далее по электрической схеме автомобиля необходимо определить, какое оборудование подключено к этому предохранителю и проверить его работоспособность. Когда будет обнаружено неисправное оборудование, нужно отнести его в ремонт или купить новое.

Если предохранители проверены, а утечка тока всё равно определяется тестером, то причина утечки — в незащищённой предохранителями области: стартёре, генераторе или системе зажигания. Необходимо провести проверку, отключая провода от указанных систем. Также необходимо учитывать то, что в авто могут присутствовать самостоятельно установленные устройства, которые часто бывают подключены к цепи замка зажигания без использования штатных предохранителей!

Нужно проверить проводку: найдя подозрительную часть проводки, нужно искать замыкание, «прозванивая» провода на предмет их целости. Это выполняется всё тем же мультиметром, но установленным в режим омметра, так как нам необходимо наблюдать сопротивление изучаемого провода. Показания сопротивления будут ненамного больше нуля, а насколько — будет зависеть от сечения провода.

Проверьте генератор: для этого необходимо установить мультиметр в режим вольтметра и подсоединить его параллельно приборам. Замер напряжения нужно производить при включённых габаритах, подфарниках и усиленной работе двигателя. В норме напряжение должно быть равно 13,5–14 В. При всех задействованных потребителях тока и достаточной частоте вращения генератора напряжение в норме будет составлять не меньше 12 вольт. Если во время проверки будет нарушен контакт, то измерения нужно проводить заново: может произойти значительный и внезапный скачок.

Ещё одна причина — сигнализация. Для диагностики сигнализации нужно установить её в режим охраны и выполнить проверку через 5 минут. За это время сигнализация должна перейти в режим ожидания, и утечка прекратится. Если так произойдёт, значит, сигнализация в порядке, если нет, то дело в неисправности сигнализации. В таком случае лучше обратитесь к специалистам, сделать что-то самому будет очень сложно.

Бывает, что случается утечка тока при использовании в автомобиле двух аккумуляторов: один из них может поглощать второй. Для проверки необходимо отсоединить один из аккумуляторов и, если утечка прекратится, значит, проблема во втором аккумуляторе.

Ещё раз хотелось бы напомнить, что, если даже ток утечки ненамного, но превышает допустимые параметры — это ненормально. В таком случае аккумулятор будет терять объём своего заряда намного больше, чем сможет получить от генератора, особенно при незначительных поездках в черте города.

Ещё ситуация становится более критичной в зимнее время! Если вы не очень уверены в своих способностях — периодически обращайтесь к специалистам с просьбой проведения профилактической диагностики системы электрооборудования.

Незначительная сумма, которую вы потратите, с лихвой окупит возможные расходы при возникновении опасных ситуаций из-за неполадок в электросети автомобиля.

Как проверить утечку тока в автомобиле. Мультиметром или попросту тестером + подробное видео

Наверное, половина владельцев наших старых ВАЗ, начиная от «копейки», заканчивая «четырнадцатой» моделью – сталкивались с таким неприятным процессом как утечка тока! Справедливости ради и некоторые иномарки, могут этим грешить. Чем это чревато — да все просто приходите вы с утра к автомобилю, открываете, пытаетесь завести, а он еле-еле двигатель крутит или вообще не крутит (кстати, если утечка сильная, то и открыться не сможет). Как же так — ставил недавно новый аккумулятор, а он опять не работает! Спокойно, оказывается дело не в нем! Нужно проверять бортовую систему …

Почему я начал с наших ВАЗ, так жестко – что, мол, только у них токи утечки большие? Просто система питания автомобиля мягко сказать была неидеальна. Она не отключала кучу различных потребителей, которые потихоньку высасывали питание с батареи. Правда сейчас в новых моделях эта проблема решена, еще на уровне «Гранты», я уже молчу о «ВЕСТЕ», как собственно и на многих иномарках. Однако существует ряд нештатного оборудования, если установить его не правильно, то оно может расходовать энергию АКБ даже после отключения. Итак, для начала причины.

Причины утечки

Они бывают штатные автомобильные, «накрылось» оборудование, которое установлено с завода. Это может быть:

• Генератор
• Стартер
• система
• Штатная сигнализация
• Проводка

Это основные причины, в основном много энергии на себя может брать стартер, когда выходит из строя – например, заклинило у него подшипник (втулку), и он попросту плохо крутит. Но штатные причины утечки крайне редки, проявляются, в основном, после больших пробегов, в 150 – 250 000 километров, когда узлы изношены.

Приобретенные утечки тока. Это все то оборудование что вы устанавливаете сами в автомобиль, например:

• Нештатная сигнализация
• Нештатная магнитола
• Камеры
• регистраторы
• Антирадары
• Навигаторы

Перечислять можно долго, на моей практике был случай — когда утечка тока была из-за нештатного подогрева сидений, он был со своим регулятором, который подключили напрямую к предохранителю, и даже когда он не грел питание в 1Ампер жрал – за ночь АКБ разряжался капитально! Стояло его переключить нормальному электрику, через замок зажигания — все встало на свои места.

Скажу так ребята – 90% причин утечек, это реально нештатное оборудование, по статистике это сигнализация и магнитола! Так что если, даже новый АКБ быстро садится – проверяем в первую очередь именно эти элементы.

Хочется также отметить  — если сами не понимаете, в бортовой сети машины, обращайтесь к специалистам электрикам на СТО!

Как сказывается разряд на аккумулятор?

Если сейчас многие подумали – «А пофиг, меня не пугают утренние разряды, я заряжу свою батарею и буду дальше кататься!  Ну, разрядится — что в этом страшного?»

А страшное есть – это называется глубокий разряд АКБ, даже новая батарея после нескольких таких разрядов просто выйдет из строя. Все потому что обычные кислотные аккумуляторы, имеют электролит, сделанный из дистиллированной воды и серной кислоты, а серная кислота при разряде оседает в качестве солей на пластинах, закрывая рабочую поверхность. Соли настолько сильно кристаллизируются, что они уже не растворяются – работа аккумулятора будет нарушена! Емкость упадет в два – три раза и вы уже не сможете запустить двигатель, потому как пусковой ток также понизится.

В общем, допускать глубокие разряды нельзя, особенно на кислотных вариантах АКБ (есть еще AGM и GEL технологии, но там немного по-другому)! Это своего рода аксиома.

Теперь начинаем собственно об утечки тока, для начала нормальное значение.

Нормальное значение утечки тока

Машина это крупный узел из сплетений проводов, бортовых компьютеров, всевозможных реле, других сложных агрегатов (которые питаются электричеством), а поэтому утечка от батареи будет неизбежной! То есть малые значения это абсолютно нормально!

Утечка также будет происходить еще и потому что минусовая клемма от аккумулятора, прикручивается к кузову, который имеет огромную массу, а значит статическую энергию, так ток будет немного, но утекать. В общем, малая утечка это вполне нормально, вот только какая она должна быть?

Показатели нормальных значений сильно колеблются, от марки и габаритов машины, до установленных в нее опций.

НА многих иномарках, он вообще отсутствует. Однако даже если в среднем от 15 до 75 мА (миллиампер), это нормальные показатели. Если взять среднюю иномарку класса «B» или «C», то утечка должна быть примерно 40 мА.

На больших авто, даже допускается в 80 мА, однако если вы подключаете оборудование, и у вас ток утечки измеряется в сотнях миллиампер или уже в амперах, то это однозначно много! Нужно срочно искать причины.

Определение утечки своими руками

Скажу так ребята, если пару раз ваш новый аккумулятор разрядился на столько — что даже двери не открываются, то это однозначно идет утечка тока. Срочно проверяем, причем можно сделать своими руками, однако для этого нам потребуется «мультиметр», многие его называют «тестером», хотя кому как нравится – это не суть.

Если у вас нет, то его банально можно купить, нужная в хозяйстве вещь, да и стоит он всего рублей 200 – 300 за самую простую модель. Если жаба душит, тогда едем либо к другу, либо на СТО, правда там с вас возьму деньги – примерно 500 рублей, так что купить все же выгоднее.

Ну что проверка утечки проста и банальна, нам понадобиться.

• Ключ на 8 – 10 чтобы открутить клемму
• Мультиметр

Можно приступать к проверке.

Что делаем:

• Открываем капот, откручиваем минусовую клемму с аккумулятора.

• Снимаем ее, ставим мультиметр в режим измерения тока, то есть ампераж

• Теперь «щупы» мультиметра, ставим в разрыв между клеммой и контактом АКБ.

• У вас появятся цифры утечки, если они в норме и измеряются в миллиамперах, то это хорошо! Если они в амперах, то срочно нужно принимать меры!

Как видите все достаточно просто сделать самому, никаких супер умений знать не нужно.

Как устранить утечку самому?

В общем как я писал сверху, утечками в основном страдают нештатные магнитолы и сигнализации. Да и прочие навесные гаджеты, что делаем – идем методом исключения, отключаем гаджеты физически из цепи и по новой замеряем утечку, если она нормализовалась до положенного значения, значит все дело в этом устройстве, в моей практике «жрали» энергию, в основном магнитолы, сигнализации тоже бывало, но редко! Потому как «сигналку» рядовой обыватель поставить сам не может, а вот магнитолу – может, как правило, помимо замка зажигания, она то и расходовала энергию.

Однако справедливости ради, стоит отметить, что иногда выходят из строя генераторы, стартеры и прочие реле. Тут уже совсем другая история – если вы все отключили (гаджеты, магнитолу, сигналку), а утечка все равно присутствует мигом на СТО! Иначе убьете свой АКБ, а это уже не дешево.

Сейчас видео версия смотрим, проверил на своей машине.

НА этом заканчиваю, читайте наш АВТОБЛОГ.

(35 , 4,11 из 5)
