Регулировка карбюратора ЗИЛ 130 своими руками

Ремонт и регулировка карбюратора

   Здравствуйте Уважаемые друзья! Сегодня мы с Вами поговорим о карбюраторе к-135 который, устанавливается на грузовиках Газ, с бензиновым двигателем ЗмЗ-511 и модификации. Карбюратор – как показывает практика, чрезвычайно важная часть всей топливной системы в двигателях, которые используют бензин, в качестве топлива. Именно карбюратор создает топливную смесь, попадающую непосредственно в камеры сгорания.

Поэтому, если карбюратор не подвергался правильной регулировке, попадающая в двигатель топливная смесь нанесет ему значительный ущерб и приведет к перерасходу топлива. Современные устройства, например инжекторы, могут автоматически регулировать качество подаваемого топлива, однако регулировка карбюратора ГАЗ 3307 по-прежнему остается актуальной темой, для большинства людей.

На грузовиках марке Газ устанавливаются карбюраторы марки К-135. Все карбюраторы времен создания К-135 создавались по единой системе. Карбюратор состоит из двух камер и подведенных к ним дроссельных заслонок, по одному на камеру. Камеры дополняются винтами, проворачивая их можно настраивать качество образуемой в карбюраторе топливной смеси. В карбюраторах топливная смесь подается таким образом, чтобы двигатель не подвергался заливке бензином, а запустить его в сложных условиях, таких как холодное время, было проще, например система ускорителя.

Регулировка карбюратора ГАЗ 3307 марки К-135, процесс относительно несложный, однако приступать к ней можно только в том случае, если у Вас есть хотя бы базовое понимание конструкции и принципов настройки карбюратора. К примеру, нет смысла ограничивать подачу топлива в карбюратор, не опуская уровень подачи воздуха.

 Да вообще не нужно ограничивать подачу топлива и воздуха, так-как не к чему хорошему, как показывает практика, это не приводит.

Какую то сумму денег, может быть, Вы сэкономите, но это приведет к преждевременному износу двигателя, в результате дорогостоящий ремонт, так что не нужно не чего ограничивать, завод изготовитель установил норму, пусть все так и остается.

 Регулировка карбюратора

Приступим к чистке и регулировке карбюратора К-135. Повторяю, если у Вас нет, хотя бы базового понимания конструкции и принципов настройки карбюратора, лучше не лезьте, ну а если уверены, что справитесь, то продолжим. Хотя если будите выполнять совете, то я думаю все у Вас получится.

Прежде всего конечно нужно карбюратор снять и полностью разобрать. При разборке грязь легко занести внутрь карбюратора или нарушить приработавшиеся соединения или уплотнения. Наружная мойка производится кисточкой с помощью любой жидкости, растворяющей маслянистые отложения.

Это может быть бензин, керосин, дизельное топливо, их аналоги или специальные промывочные жидкости, растворяемые водой. После мойки можно обдуть карбюратор воздухом, или просто слегка промакнуть чистой тканью, чтобы подсушить поверхность. Необходимость в данной операции невелика, и проводить мойку только ради блеска, на поверхностях, не обязательно.

Для промывки внутренних полостей карбюратора потребуется, как минимум снять крышку поплавковой камеры.

Снятие крышки поплавковой камеры, надо начинать с отсоединения тяги привода экономайзера и ускорительного насоса. Для этого нужно, расшплинтовать и вынуть из отверстия в рычаге верхний конец тяги 2 (см. рис. 1). Затем следует отвернуть семь винтов, крепления крышки поплавковой камеры, и снять крышку, не повредив при этом прокладку.

Для того, чтобы крышка снялась легче, прижмите пальцем рычаг привода воздушной заслонки. Отведите крышку в сторону и только после этого переверните над столом, чтобы выпали семь винтов. Оцените качество прокладки. На ней должен прослеживается четкий отпечаток корпуса.

Не в коем случае, не кладите крышку карбюратора на стол поплавком вниз!

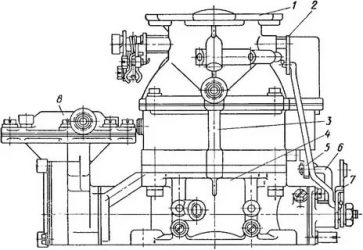

 Рис.1

1 — рычаг дроссельной заслонки; 2 — тяга; 3 — регулировочная планка; 4 — рычаг привода ускорительного насоса; 5 — рычаг привода воздушной заслонки; 6-ось воздушной заслонки.

Очистка поплавковой камеры проводится с целью удаления осадка, который образуется на ее дне. При снятой крышке надо вынуть планку с поршнем ускорительного насоса и приводом экономайзера и снять пружину с направляющей.

Далее очистите поплавковую камеру от осадка и промойте бензином. Скоблить грязь, которая уже въелась и прилипла к стенкам лучше не стоит, она опасности не представляет. Вероятность засорения каналов или жиклеров, при неправильной чистке, на много больше, чем при обычной эксплуатации.

Источником мусора в поплавковой камере является, конечно же сам бензин. Причина занесения мусора с бензином, это засоренные фильтров для очистки топлива. Проверьте состояние всех фильтров, при необходимости замените и прочистите. Кроме фильтра тонкой очистки, который устанавливается на двигателе и имеет внутри сетчатый или бумажный  фильтрующий элемент, имеется еще один на самом карбюраторе. Он размещен, под пробкой, около штуцера подвода бензина на крышке карбюратора. Еще один, фильтр отстойник, стоит возле бензобака и крепится к раме, его тоже нужно промыть и прочистить.

После того как закончили с чисткой, нужно будет снять все жиклеры. Жиклеры лучше старайтесь не путать, так то вместо одного жиклера Вы не сможете закрутить другой, но все таки ставьте туда откуда и сняли.

1. Главные топливные жиклеры.
2. Главные воздушные жиклеры, под ними в колодцах есть эмульсионные трубки.
3. Клапан эконостата.
4. Топливные жиклеры холостого хода.
5. Воздушные жиклеры холостого хода. Выкручиваются наощупь шлицевой отверткой после того, как будут извлечены топливные.

Самое главное: после того как снимите все жиклеры, не забудьте достать игольчатый клапан который стоит в канале ускорительного насоса, а то есть большая вероятность его потерять. (Некоторые даже не знают о его существование). Для этого аккуратно переверните карбюратор над столом и клапан сам выпадет. Он сделан из того же материала что и жиклеры, то есть латунь. На фото, с комментарием, все видно где он установлен.

После снятия жиклеров нужно промыть все каналы. Для этого есть специальные баллончики с жидкостью для промывки карбюратора. В автозапчастях  продаются, так что не составит труда купить. Нужно этим баллончиком брызгнуть жидкость во все каналы карбюратора и оставить на некоторое время (инструкция на баллончике есть).

Через некоторое время нужно продуть, сжатым воздухом, все каналы карбюратора. Нужно продувать аккуратно что бы остатки жидкости не попали в глаза. После продувки все нужно вытереть сухой тряпкой и просушить. Также не забудьте прочистить и продуть все жиклеры.

Только не в коем случае не прочищайте жиклеры металлической проволокой.

Еще проверьте состояния ускорительного насоса, обратите внимание на резиновою манжету на поршне и установки поршня в корпусе. Манжета должна, во-первых, герметизировать полость нагнетания и, во-вторых, легко перемещаться по стенкам. Для этого на ее рабочей кромке не должно быть крупных рисок (складок) и она не должна разбухать в бензине. В противном случае трение о стенки может стать таким затрудненным, что поршень может совсем не двигаться. Когда Вы нажимаете на педаль, то через тягу воздействуете на планку, несущую поршень, планка перемещается вниз, сжимая пружину, а поршень останется на месте. И впрыска топлива не произойдет.

Теперь все нужно собрать в обратном порядке. После сборки нужно будет правильно выставить уровень топлива, в поплавковой камере. В карбюраторах старого образца, удобно есть окошко, выставляете ровно половину окошка и все. Уровень регулируется подгибанием или отгибанием специального усика поплавка. А вот в карбюраторах нового образца окошка нет, придется воспользоваться кое каким инструментом. (см. рис.2.) И еще раз хочу сказать не в коем случае не старайтесь сэкономить убавив уровень топлива в поплавковой камере, не к чему хорошему это не приведет. А вот дорогостоящий ремонт будет неизбежен.

Рис. 2. Схема проверки уровня топлива в поплавковой камере:

1 — штуцер; 2 — резиновая трубка; 3 — стеклянная трубка.

 Регулировка холостого хода

Минимальные обороты двигателя, при которых он работает наиболее устойчиво, регулируют при помощи винта, меняющего состав горючей смеси, а так же упорного винта, ограничивающего крайнее положение заслонки.(см.рис.3.) Холостой ход регулируют на двигателе, прогретом до рабочей температуры (80° С). Кроме того, все детали системы зажигания должны быть в исправном состоянии, а зазоры отвечать паспортным данным.

https://www.youtube.com/watch?v=7Q06StltIvw

Вначале необходимо завернуть до отказа два винта регулировки качества смеси, после чего вывернуть их на 2,5-3 оборота. Запустить двигатель и при помощи упорного винта установить среднюю частоту вращения коленчатого вала. После этого при помощи винтов качества необходимо довести частоту вращения до 600 об/минуту. Если карбюратор отрегулирован правильно, то при резком открытии заслонки двигатель не должен глохнуть, не должно быть не каких провалов и должен быстро набирать максимальные обороты.

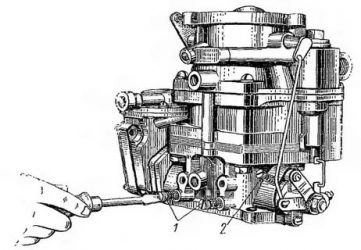

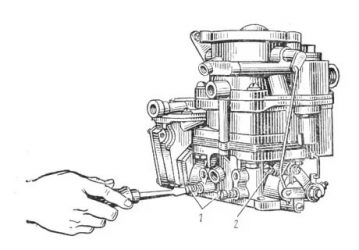

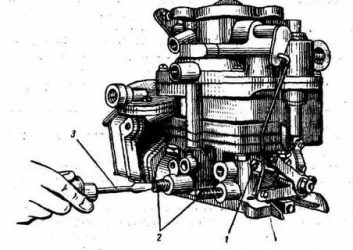

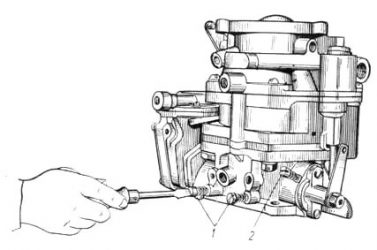

Рис.3.

1- винт количества; 2- винты качества; 3- предохранительные колпачки.

На этом полагаю, можно заканчивать статью. Если вдруг, Вы что то не нашли, или у Вас просто нет времени на поиски, то я рекомендую ознакомиться со статьями в категорий «Ремонт ГАЗ

Марка карбюратора зил 130

Легендарные отечественные грузовики ЗИЛ-130 и 131 выпускались почти полстолетия. Машины активно эксплуатировались в оборонной, промышленной и аграрной сфере. Авто отличались надежностью, простотой конструкции и хорошей грузоподъемностью. Во многом отличные параметры достигались за счет оснащения практичным карбюратором ЗИЛ-130 модификации К-88А. Он редко ломался, легко ремонтировался, просто обслуживался.

Краткая история

Максимальный рабочий ресурс обеспечивался при условии правильной настройки агрегата. Указанные марки грузовиков можно встретить и сейчас. С учетом того, что их серийный выпуск прекратился, приобрести автомобили доступно только на вторичном рынке. Кроме того, машины устарели морально, как и конструкционные запчасти. Тем не менее на сохранившихся экземплярах часто требуется настройка основных ходовых и движительных элементов.

Описание

Карбюратор К-88А, в отличие от своего предшественника, не оснащается клапаном экономайзера с пневмоприводом, что позволяет значительно упростить устройство механизма. В конструкцию приспособления входит четыре основных элемента:

1. Остов воздушной горловины.
2. Поплавковый отсек.
3. Смесительные камеры.
4. Исполнительное устройство диафрагменного типа.

Последний механизм служит для ограничения предельной оборотистости коленчатого вала мотора. Корпусные части сделаны методом отлива из цинкового сплава, а смесительная часть отлита из серого чугуна.

Особенности

В остове воздушной горловины имеется специальная заслонка с увеличенными проходными каналами и цилиндрической пружиной. Клапан разборного типа оснащен шплинтом, в атмосферной заслонке предусмотрено добавочное круглое отверстие.

В поплавковом отсеке есть шариковый клапан, а также узел промежуточного толкателя. Активация клапана корректируется посредством специального механизма со штоком, фасонной гайкой, пружиной. Блок закреплен жестко на направляющей планке с развальцованной верхней частью.

Устройство карбюратора ЗИЛ-130

Перед началом регулировки рассматриваемого агрегата, необходимо изучить его устройство и принцип работы. На 130-х и 131-х ЗИЛах монтируются двухкамерные приборы с нисходящим потоком воздушной смеси и парным расслоением горючего. Рабочие отсеки размещены в едином блоке, функционируют на всех режимах мотора параллельно.

Карбюратор ЗИЛ-130 сделан таким образом, чтобы водитель мог его отрегулировать без демонтажа и разборки. Настройка проводится при помощи специальных винтов. Сюда входят:

• регулировочные элементы контроля качества топливной смеси для холостых оборотов;
• стопорный дроссельный винт;
• деталь для регулировки количества оборотов;
• фиксатор жиклера.

Установка карбюратора ЗИЛ-130 и его детальная конфигурация сложнее, для стандартной корректировки хватит указанных выше знаний и наличия элементарных слесарных навыков. Капитальный ремонт, работы по монтажу и демонтажу лучше доверить квалифицированным специалистам.

Пошаговая инструкция по регулировке карбюратора ЗИЛ-130

Нестабильный холостой ход — одно из самых больных мест ЗИЛ-130/131. Проблема проявляется нарушением работы блока цилиндров из-за некачественного горючего. Симптомы — нестабильные обороты на холостом ходу и «плавание» двигателя. Решить проблему не так сложно. Винтами корректируется работа поэтапно.

Процесс осуществляется следующим образом:

1. Сначала полностью закручивается винт, отвечающий за качество топлива. После доведения его до упора он ослабляется на 3-5 оборотов. Это позволит достичь оптимального состава обогащенной смеси, подаваемой в блок цилиндров.
2. Затем до упора закручивается винт количества подачи смеси. Его нужно ослабить не более чем на три оборота.
3. Запускают мотор, ждут прогрева машины с включенным зажиганием.
4. При помощи отвертки регулируют работу карбюратора ЗИЛ-130 таким образом, чтобы силовой агрегат работал на 800 оборотах в холостом режиме.
5. На следующем этапе закрывается винт качества подачи топлива до момента «чихов» двигателя. Он также ослабляется на 0,5 оборота.
6. Завинчивается регулятор до очередного сбоя в равномерной работе мотора, ослабляется на пол-оборота.

Основные неисправности

Как отрегулировать карбюратор ЗИЛ-130, рассмотрено выше. Теперь необходимо разобраться в причинах, вызывающих поломки и расстройство агрегата. Не любую проблему указанного узла можно решить при помощи указанных выше советов. Часто устройству требуется сложный ремонт или профессиональная замена комплектующих элементов. Четыре проблемы, связанные с карбюратором ЗИЛ-130, которые решаются самостоятельно без участия автосервиса, приведены ниже:

1. Наличие конденсата. Это одна из самых распространенных неисправностей. Причина — низкое качество горючего. В топливный бак попадают посторонние вещества, содержащиеся в бензине, вплоть до воды и неизвестных компонентов. Также конденсат образовывается вследствие круглогодичной эксплуатации автомобиля, в том числе зимой. Плохое топливо замерзает, из-за чего появляется конденсат. Решение проблемы — использование качественного бензина.
2. Посторонние звуки, напоминающие хлопки или выстрелы. Первая из двух причин этой проблемы — бензин плохого качества, из-за чего в карбюратор ЗИЛ-130 подается обедненная воздушно-топливная смесь. Она воспламеняется частично, а при работе агрегата слышатся пострелы и хлопки. Вторая причина — засорение жиклеров. Указанные элементы прочищаются воздухом под давлением либо промываются специальным раствором. При правильно выполненных манипуляциях посторонние звуки исчезнут.
3. Механический засор узла. В этом случае в карбюратор не поступает горючее. Проблема решается путем разборки агрегата с тщательной его очисткой. Также проверяются все подсоединения из трубок и шланг на наличие дефектов.
4. Перелив карбюратора. Довольно распространенная проблема, связанная с чрезмерной подачей бензина. Для устранения неисправности необходимо отрегулировать винт качества воздушной смеси. Если решить проблему не удается, меняют свечи зажигания, поскольку нередко причиной указанной поломки являются именно они.

Обустройство «обратки»

Часто водители задумываются о том, как сделать «обратку» на карбюраторе ЗИЛ-130? Эта схема осуществляется при помощи тройника. Дополнительно потребуется шланг, способный выдержать давление подачи топлива. Длина элемента — не менее 0,7 метра. В комплект также входит фильтр бензонасоса, обратный клапан и несколько металлических крепежных хомутов.

Некоторые умельцы советуют использовать модернизированную версию жиклера, с обработанным штуцером и нарезанием резьбы. В заглушке отверстие делают меньше, чем на штуцере. Для экономии средств, применяют хорошо сохранившиеся шланги и крепления, бывшие в пользовании.

Как настроить и отрегулировать карбюратор К 88, 130, 131?

Карбюратор к 88 пошаговая инструкция по регулировке. Основные виды неисправностей карбюратора, простые пути решения проблемы и способы продлить срок службы устройства

ЗИЛ 130 и 131, автомобили, которые без преувеличения можно назвать легендарными. Выпускались они без малого 50 лет и использовались практически во всех областях промышленности и оборонки.

Секрет успехов 130 и 131 весьма прост – автомобили были максимально надежными и не подводили своих хозяев. Добиться этого удалось благодаря практически идеальным запчастям, которые выпускали советские заводы. Одна из таких деталей карбюратор к 88а, который устанавливался на эти автомобили. Устройство достаточно редко выходило из строя, практически не требовало ремонта.

Однако все это лишь при условии, что шофер следил за состоянием карбюратора и периодически производил его настройку.

ЗИЛ 131

Сегодня ЗИЛы 130 и 131 по-прежнему остаются надежными рабочими лошадками. Однако учитывая тот факт, что в XXI веке, производство этих автомобилей было значительно сокращено, сегодня большинство из них, можно сказать, пенсионеры советского автопрома. Старички очень часто требуют ремонта, а карбюратор к 88а, со временем становиться не таким уж и надежным и если своевременно не производить его настройку, деталь может выйти из строя и придется заменить ее.

Конструктивные особенности карбюратора

Прежде чем браться за настройку или регулировку запчасти следует изучить принцип работы карбюраторов установленных на ЗИЛ 130 и 131. Итак, это двухкамерное устройство с падающим потоком воздушной смеси и двойным распиливанием топлива. Камеры карбюратора в количестве двух штук выполнены в одном блоке и работают на всех режимах двигателя параллельно.

Карбюратор в ЗИЛ 130 и 131, кстати, выполнен, таким образом, чтобы его регулировка не была проблемой для шофера. Если прибор немного забарахлит можно настроить его на рабочий лад без необходимости снимать и разбирать устройство. Однако прежде чем браться за настройку карбюратора необходимо хоть даже и поверхностно изучить его конструкцию. В частности, винты, с помощью которых собственно и производится настройка:

• Винт регулировки качества смеси для холостого хода.
• Стопорный вин дросселя.
• Винт регулировки количества оборотов.
• Стопорный винт дросселя.
• Держатель жиклера.

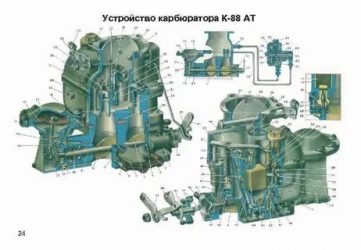

Карбюратор К 88

На само карбюратор устроен на порядок сложнее. Однако для первоначальной настройки достаточно и этих знаний. Более глубокие нужны скорее для ремонта устройства, однако, доверим это дела квалифицированным автомеханикам. Если же вы обладаете минимальными слесарными навыками, регулировка холостого хода как решение большинства проблемы с карбюраторами ЗИЛ 130 и 131 не станет для вас проблемой.

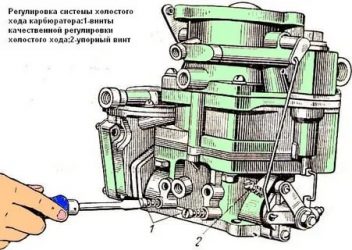

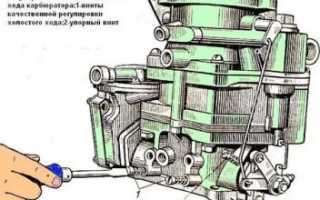

Регулировка холостого хода

Одна из главных болезней зиловских карбюраторов – так называемый плавающий холостой ход. Говоря проще по причине той или иной неисправности в блок цилиндров некачественная топливная смесь. В этом случае автомобиль будет заметно троить на холостом ходу, а обороты будут заметно плавать. Решается проблема достаточно просто. Необходима просто регулировка винтов, отвечающих, за состав топливной смеси. Давайте разберем весь процесс поэтапно.

• Первым делом вам необходимо полностью завернуть винт, что отвечает за качество топливной смеси. После того как винт дойдет до упора его нужно ослабить на 4-5 оборотов. Таким образом, вы добьетесь идеально обогащенной для блока цилиндров качества топливной смеси.
• Точно так же до упора закрутите, и винт количества смеси. Единственное отличие в том, что его нужно будет ослабить всего на 3 оборота.
• Теперь можно запускать двигатель. Включив, зажигание обязательно подождите, пока автомобиль достаточно прогреется.
• Теперь берите отвертку и с помощью винта количества смеси отрегулируйте карбюратор так, чтобы двигатель стабильно работал на 800 оборотах.
• Теперь закрываем винт качества до тех пор, пока двигатель не начнет чихать. После его следует ослабить примерно на пол-оборота.

Далее, закручивайте винт качества до тех пор, пока не появиться нестабильность в работе двигателя. После ослабьте его на пол-оборота.

На этом собственно и все. Путем вот таких несложных действий можно идеально отрегулировать холостой ход ваших автомобилей ЗИЛ 130 или 131.

Виды неисправностей карбюраторов

Правда, далеко не всегда вот такая регулировка помогает снять все проблемы с карбюратором. Иногда устройству необходим ремонт или более сложное обслуживание. Всего можно выделить 4 проблемы с зиловскими карбюраторами. В принципе все они легко устранимы и профессиональный шофер сможет исправить все, не обращаясь в автосервис.

В первую очередь речь идет о таких проблемах, как:

• Конденсат в карбюраторе. Проблем весьма распространенная, особенно в последнее время, когда качество топлива оставляет желать лучшего. Скорее всего, в бензобак попало, что-то очень отдаленно, напоминающее, бензин, вероятно, разбавленный водой или ослиной мочой как было в известном фильме. Естественно, появление конденсата в карбюраторе ЗИЛ 130 и 131 связанно и с тем, что автомобили эти эксплуатируются круглогодично и частенько даже в лютые морозы. Некачественный бензин во время простоя авто замерзает и в итоге в карбюраторе образуется конденсат. Единственное решение проблемы – замена топлива на более качественное.
• Хлопки или выстрелы в карбюраторе. Неисправность, которая может иметь под собой несколько причин. Наиболее вероятны две из них — в первую очередь некачественное топливо. В этом случае в карбюратор поступает недостаточно обогащенная воздушная смесь. Воспламеняется она частями и шофер слышит хлопки или выстрелы в карбюратор. Второй вариант проблема с жиклерами, которые могли засориться. Их можно прочистить потоком воздуха или промыть специальной жидкостью. Если все действия выполнить, верно, выстрелы и хлопки прекратятся.
• Не поступает бензин. Наиболее вероятная причина, механический засор в карбюраторе. Чтобы исправить проблему его придется разобрать и тщательно прочистить. Попутно стоит проверить все шланги, ведущие к устройству на наличие дефектов – проблем может быть и в них.
• Переливает карбюратор. Очень распространенная неисправность. Проблема состоит в том, что в карбюратор поступает слишком много топлива. Первым делом попробуйте отрегулировать винт качества воздушной смеси. Если не помогает, стоит приобрести новые свечи зажигания, не исключено, что проблема заключается именно в них.

Вот, пожалуй, все неисправности, которые можно устранить без особых проблем своими руками. Все остальное, скорее всего, потребует вмешательства квалифицированных автомехаников, которым по плечу тонкая регулировка карбюратора установленного на ЗИЛ 130 и 131. Самостоятельно, кстати, за это дело браться не стоит – процесс весьма длительный и трудоемкий и при отсутствии практических знаний можно и вовсе загубить топливную систему ЗИЛ 131 и 130, в этом случае никакая регулировка уже не поможет.

Уход за карбюратором

Все вышеозначенные проблемы с карбюраторами ЗИЛ 130 и 131, вас никогда не коснуться, если соблюдать ряд несложных правил и ухаживать за карбюратором так, как требует его конструкция:

1. Важнейшее правило – при каждом техническом обслуживании автомобиля проверяйте, чтобы все заглушки соединения и пробки карбюратора были герметичными. Утечка топливной смеси из устройства, может, очень пагубно сказаться на его дальнейшей работе.
2. Также при каждом ТО обязательно удаляйте отстой из поплавковой камеры и как минимум пару раз за год очищайте и промывайте каналы и жиклеры карбюратора. (Лучше всего промывать устройство высокооктановым бензином, а если загрязнения слишком сильные можно использовать для этой цели ацетон).
3. Промытые детали обязательно просушивайте, после вторично очищайте при помощи мягкой тряпки.

Конечно, засорение карбюратора необязательно приведет к его неисправности. Однако, если не заниматься обслуживанием устройства проблемы с вашим ЗИЛ не заставят себя ждать.

Вам также может понравиться

Как настроить и отрегулировать карбюратор к 88, 130, 131? — Автомеханик

   Здравствуйте Уважаемые друзья! Сегодня мы с Вами поговорим о карбюраторе к-135 который, устанавливается на грузовиках Газ, с бензиновым двигателем ЗмЗ-511 и модификации. Карбюратор – как показывает практика, чрезвычайно важная часть всей топливной системы в двигателях, которые используют бензин, в качестве топлива. Именно карбюратор создает топливную смесь, попадающую непосредственно в камеры сгорания.

Поэтому, если карбюратор не подвергался правильной регулировке, попадающая в двигатель топливная смесь нанесет ему значительный ущерб и приведет к перерасходу топлива. Современные устройства, например инжекторы, могут автоматически регулировать качество подаваемого топлива, однако регулировка карбюратора ГАЗ 3307 по-прежнему остается актуальной темой, для большинства людей.

На грузовиках марке Газ устанавливаются карбюраторы марки К-135. Все карбюраторы времен создания К-135 создавались по единой системе. Карбюратор состоит из двух камер и подведенных к ним дроссельных заслонок, по одному на камеру.

Камеры дополняются винтами, проворачивая их можно настраивать качество образуемой в карбюраторе топливной смеси.

В карбюраторах топливная смесь подается таким образом, чтобы двигатель не подвергался заливке бензином, а запустить его в сложных условиях, таких как холодное время, было проще, например система ускорителя.

Регулировка карбюратора ГАЗ 3307 марки К-135, процесс относительно несложный, однако приступать к ней можно только в том случае, если у Вас есть хотя бы базовое понимание конструкции и принципов настройки карбюратора. К примеру, нет смысла ограничивать подачу топлива в карбюратор, не опуская уровень подачи воздуха.

 Да вообще не нужно ограничивать подачу топлива и воздуха, так-как не к чему хорошему, как показывает практика, это не приводит.

Какую то сумму денег, может быть, Вы сэкономите, но это приведет к преждевременному износу двигателя, в результате дорогостоящий ремонт, так что не нужно не чего ограничивать, завод изготовитель установил норму, пусть все так и остается.

Обслуживание карбюратора К-131

Карбюратор К-131 для двигателей мод. 414 (рис. 31) — вертикальный, сбалансированный, с падающим потоком, однокамерный, двухдиффузорный.

дозирующая система — с пневматическим торможением топлива и эмульсированием в колодце, с центральным подводом эмульсирующего воздуха.

Кроме того, карбюратор имеет автономную систему холостого хода и полуавтоматическую систему пуска и прогрева.

• 1 — пневмопривод пуска и прогрева; 2 — привод ускорительного насоса и экономайзера; 3 — распылитель ускорительного насоса; 4 — воздушная заслонка; 5 — распылитель экономайзера; 6 — полуавтомат пуска и прогрева; 7 — главный воздушный жиклер с эмульсионной трубкой; 8 — воздушный жиклер холостого хода; 9 — жиклер экономайзера; 10 — топливный жиклер холостого хода; 11 — главный топливный жиклер; 12 — микровыключатель; 13 — блок управления; 14 — электромагнитный клапан; 15 — винт эксплуатационной регулировки; 16 — регулировочный винт состава смеси; 17 — клапан экономайзера холостого хода; 18 — дроссельная заслонка; 19 — клапан экономайзера; 20 — обратный клапан; 21 — нагнетательный клапан; 22 — клапан разбалансировки; «а» и «б» -штуцеры для подсоединения шлангов электромагнитного клапана
• Обслуживание карбюратора заключается в периодической проверке надежности крепления карбюратора и отдельных его элементов, проверке и регулировке уровня топлива в пошивкой камере, регулировке малой частоты вращения коленчатого вала двигателя в режиме холостого хода, проверке работы ускорительного насоса и экономайзера, чистке, продувке и промывке деталей карбюратора от смолистых отложений, проверке пропускной способности жиклеров.

Проверку уровня топлива производите при неработающем двигателе автомобиля, установленного на горизонтальной площадке. При подкачке топлива с помощью ручного привода насоса уровень топлива в поплавком камере карбюратора должен установиться в пределах, отмеченных метками (приливами) «а» (рис. 32) на стенках смотрового окна.

При отклонении уровня от указанных пределов произведите регулировку, для чего снимите крышку поплавковой камеры. Регулировку уровня производите подгибанием язычка 3 (рис. 33). Одновременно подгибанием ограничителя 2 установите ход иглы 5 клапана подачи топлива 1,2 — 1,5 мм.

Регулировка карбюратора своими руками — пошаговый мастер-класс как своими руками настроить карбюратор правильно (135 фото + видео)

Если вы наткнулись на данную статью, то вы наверняка начинающий водитель. Не так ли? Как вы знаете, сердцем многих автомобилей является карбюратор. Естественно, время от времени этот прибор нуждается в уходе и ремонте.

Если об этом своевременно вспоминать, то можно довольно сильно увеличить срок эксплуатации устройства и избежать неожиданных поломок. Но при первой же неурядице владельцы машин отправляются на СТО. Зачем? Излишняя трата денег и времени…

На самом деле, регулировка карбюратора своими руками — не такое уж и сложное занятие.

Главное — понимать и знать, что и зачем нужно делать. В этом мы и попробуем разобраться в нашей сегодняшней статье.

Как работает карбюратор?

В интернете есть огромное количество фото регулировки карбюратора. Также там вы можете найти множество отзывов по каждой модели, чтобы хорошенько разобраться и выбрать наилучшее сердце для своего автомобиля.

Карбюратор состоит из таких частей:

• жиклер;
• дроссельный затвор;
• насадка;
• поплавковый клапан.

Прибор нужен для того, чтобы перемешивать воздух с бензином. После этого полученный состав начинает давить на клапаны в двигателе, создавая возгорание.

Устройство прибора

Регулировка карбюратора ВАЗ? Именно об этом и поговорим. В таких автомобилях стоит поплавковый карбюратор. Чтобы двигатель в автомобиле хорошо работал, обязательно необходимо регулировать прибор время от времени.

Преждевременные работы

Для того, чтобы понять все ли хорошо с вашим автомобилем или нет, нужно знать основные признаки его неисправности. Среди них можно отметить:

• сложности при запуске двигателя и долговременный «чих»;
• достаточно вялый разгон машины;
• непонятное увеличение расхода топлива;
• всяческие «рывки», «провалы» при нажатии на педаль «газа».

Итак, если вы заметили у своего автомобиля какие-либо из этих признаков, то регулировки не избежать.

Для начала карбюратор нужно разобрать и почистить его части от налета. Между тем, стоит сказать, что очищать прибор лучше всего с помощью топлива. Для этих целей ацетон не подойдет, ведь он может растворить и испортить части устройства.

Перед тем, как собрать карбюратор нужно убедиться, что расстояние между составными элементами — адекватное. Если это не так, то детали нужно отшлифовать, а лишь потом собрать прибор до конца.

После того, как вы собрали карбюратор нужно проверить смесь бензина и устранить изъяны. К примеру, повреждение поплавковой камеры или изношенность иглы.

В таком случае, нужно обязательно заменить эти недостатки на новые. В Интернете вы можете отыскать множество видео регулировки карбюратора.

Регулировка прибора

После того, как все преждевременные работы произведены, следует уже прибегнуть к регулировке карбюратора двигателя.

Прежде всего нужно сделать то, от чего зависит хорошая работа машины — холостые обороты. Здесь необходимо учитывать беспрерывную работу на скорости 50 км/ч. Нужно сделать так, чтобы автомобиль передвигался быстро и неторопливо.

Используя винты настраивают холостой ход автомобиля. После этого следует включить мотор. Нужно понимать, что если после данных манипуляций обороты машины станут значительно меньше, то их нужно вернуть в нормальное состояние.

Дальнейшим шагом будет помещение винта в такое положение, при котором автомобиль будет двигаться в одном темпе и без остановок.

Далее нужно найти ту точку винта, при которой двигатель перестает работать в таких условиях. Такая операция нужна для поиска самого правильного положения винта, при котором количество СО будет наименьшим.

Последующая ступень регулировки — вернуть обороты до 1500 за полторы минуты. После этого данную процедуру следует воссоздать еще раз.

Для того, чтобы удостовериться, качественно ли произведена регулировка, нужно в период работы двигателя выкрутить винт, который отвечает за количество оборотов.

Если после этих манипуляций ваш автомобиль заглох, то можем вас поздравить! Это означает, что регулировка автомобиля произведена правильно.

Заключение

Итак, надеемся после прочтения данной статьи вы разобрались в устройстве регулировки карбюратора и в самом процессе.

Производить данную операцию собственноручно не сложно, главное помнить основные моменты, о которых мы и писали. У вас все обязательно получится! Желаем удачи!

Фото карбюратора

Пожалуйста, сделайте репост;)

Занятие №3. «Регулировка карбюратора к88ам (к89ае) на минимальную частоту вращения коленчатого вала двигателя ЗиЛ-131»

Время:2 часа.

Вид занятия:практическое.

Место:класс ГРД.

Инструмент иприспособления:

• ключи гаечные 12, 14, и 17 мм;
• отвертка;
• специальный шаблон для проверки высоты иглы запорного клапана.

1. Проверка уровня топлива в поплавковой камере.

1.1.Влияниетехнического состояния карбюратора наработу двигателя.

Техническое состояниеприборов системы питания карбюраторныхдвигателей оказывает существенныевлияния на мощностные и экономическиепоказатели работы двигателя, наизнашивание деталей цилиндро-поршневойгруппы, легкость пуска и приемистостьдвигателя. Эти показатели зависят отсостава, количества и качества горючейсмеси, приготовляемой карбюратором, иот соответствия её режиму работыдвигателя. Основной и наиболее сложныйприбор системы питания – карбюратор.Его неисправности составляют около 60%всех неисправностей системы питания.

Неисправности карбюратора выражаютсяв нарушении его регулировок и, какследствие, в образовании переобогащеннойили переобедненной горючей смеси.Причинами указанных неисправностейявляются: изменения уровня топлива впоплавковой камере из-за нарушениягерметичности клапана подачи топлива,изменения проходного сечения жиклеровв следствии его засорения и осмоления,засорения и осмоления воздушных каналов,топливопроводов и фильтров, износсопряжений.

По данным исследования,опубликованных в печати, интенсивностьизнашивания двигателя при его работена обогащенной горючей смеси (=0,8…0,85)будет в 1,5…2 раза больше, чем при работена нормальной или обедненной смеси(=1,0…1,2).

Обслуживаниекарбюраторов заключается в периодическойпроверке их крепления, состояния приводовуправления дроссельной и воздушнойзаслонками, отсутствия подтеканийтоплива, проверке регулировки малыхоборотов холостого хода и уровня топливав поплавковой камере.

1.2.Последовательность выполнения операции.

1. Установить автомобиль в горизонтальное положение.

2. Заполнить поплавковую камеру карбюратора топливом с помощью рычага ручной подкачки бензонасоса.

Рис.10 Проверка уровня топлива в поплавковойкамере карбюратора К88-АМ

По контрольному отверстию

3.Вывернуть пробку контрольного отверстияв поплавковой камере. При нормальномуровне, топливо должно находиться унижней кромки контрольного отверстияи не должно вытекать из поплавковойкамеры наружу. В случае соответствияуровня топлива норме пустить двигатель.При работе двигателя на минимальнойчастоте вращения коленчатого вала(450-500об/мин) топливо не должно вытекатьиз отверстия. Если топливо вытекает изотверстия, необходимо выполнитьрегулировку.

1.3. Регулировка уровня топлива в поплавковой камере карбюратора (к89ае)

1. Снять воздухоочиститель с карбюратора совместно патрубком.

2. Отсоединить от карбюратора трос ручного управления воздушной заслонкой, топливопровод и трубку ограничителя максимальной частоты вращения коленчатого вала двигателя

1. Отвернуть винты крепления верхнего корпуса карбюратора, снять и при необходимости промыть корпус.

Рис.11Проверка установки узла игольчатогоклапана карбюратора:

1-корпусвоздушной горловины карбюратора; 2-корпус игольчатого клапана;

3-шаблон;4-регулировочные прокладки.

1. Проверить специальным шаблоном 3 высоту иглы запорного клапана подачи топлива (Рис.11). Расстояние между тыльной частью иглы клапана и плоскостью разъема карбюратора должно находиться в пределах 14,2-14,5 мм. Регулировка осуществляется путем снятия прокладок 4 под корпусом 2 клапана при малом уровне топлива и или добавлении прокладок в случае большого уровня. Допускается подгибания кронштейна поплавка.

2. Собрать карбюратор, присоединить топливопровод, трубку ограничителя максимальной частоты вращения коленчатого вала двигателя и трос ручного управления воздушной заслонкой.

3. Заполнить поплавковую камеру топливом с помощью рычага ручной подкачки бензонасоса и пустить двигатель.

4. Проверить уровень топлива в поплавковой камере по контрольному отверстию( Рис 12).

Рис.12 Проверкауровня топлива в поплавковой камерекарбюратора К88-АМ.

1. Установить и закрепить воздухоочиститель с патрубком и шлангами.

1. Регулировка карбюратора К88АМ (К89АЕ) на минимальную частоту

вращения коленчатоговала двигателя.

2.1.ТУ на выполнение операции.

Регулировкакарбюратора проводится на прогретомдвигателе при правильно установленномзажигании, отрегулированном клапанноммеханизме и соответствии уровня топливав поплавковой камере.

2.2. работ.

Рис.13 Расположениевинтов системы холостого хода карбюратора:

1- регулировочные винты холостого хода;

2– винт упорный (винт частоты вращенияколенчатого вала)

1. Завернуть на неработающем двигателе оба регулировочных винта 1 холостого хода

(рис. 13) доотказа и отвернуть каждый на три оборота.

1. Пустить двигатель.

2. Установить упорным винтом 2 наименьшее открытие дроссельной заслонки, обеспечив устойчивую работу двигателя.

3. Завернуть один из регулировочных винтов 1 холостого хода до получения работы двигателя с перебоями, а затем отвернуть его на ½ оборота, несколько обогатив рабочую смесь.

4. Провести аналогичную регулировку второй системы холостого хода другим регулировочным винтом 1.

5. Уменьшить частоту вращения на холостом ходу, медленно отвертывая упорный винт 2 дроссельной заслонки.

6. Обеднить вторично горючую смесь с помощью регулировочных винтов 1 в обеих камерах до получения минимальной частоты вращения коленчатого вала двигателя, равной 450-500 об/мин.

7. Проверить правильность выполнения работы, для чего резко открыть и закрыть дроссельную заслонку. Двигатель не должен глохнуть. В случае остановки двигателя необходимо насколько увеличить частоту вращения коленчатого вала путем ввертывания упорного винта 2 дроссельной заслоноки.

   Окончательную проверку регулировки холостого хода карбюратора необходимо выполнить с помощью газоанализатора по содержанию окиси углерода в отработавших газах и с помощью тахометра по частоте вращения вращения коленчатого вала.

   При невозможности обеспечения минимальной частоты вращения коленчатого вала регулировкой системы холостого хода, карбюратор необходимо снять с двигателя и отремонтировать.

Карбюратор ЗИЛ-130 — устройство и особенности

Карбюратор ЗИЛ-130 – это устройство вертикального типа, с падающим потоком смеси и наличием поплавковой камеры. Устройство карбюратора представляет собой две камеры, с двумя диффузорами у каждой. Нужная структура смеси образуется в процессе пневматического торможения топлива и использования вентиля экономайзера.

Устройство карбюратора зил 130

Для устройства характерно наличие для любой из камер группы холостого хода, с подпиткой из основного канала с топливом. Состав может обогащаться, в процессе внезапного раскрытия дроссельных заслонок, с использованием ускорительного насоса.

КАРБЮРАТОР К-88А: 1 — корпус вакуумного диафрагменного исполнительного механизма ограничителя оборотов 2 — пружина рычага штока 3 — шток диафрагмы 4 — диафрагма вакуумной камеры 5 — крышка вакуумной камеры 6 — поплавковая камера 7 — пробка для проверки уровня топлива 8 — игольчатый клапан ускорительного насоса 9 — колодец форсунки ускорительного насоса 10 — топливный жиклер ускорительного насоса 11 — смесительный колодец ускорительного насоса 12 — форсунка ускорительного насоса 13 — рычаг ручного привода воздушной заслонки 14—пробка фильтра подачи топлива 15 — воздушный жиклер колодца полной мощности 16 — топливный жиклер холостого хода 17 — воздушная заслонка 18 — корпус воздушной горловины 19—балансировочная трубка 20 — клапан воздушной заслонки 21 — малый диффузор 22 — корпус карбюратора 23 — тяга рычагов воздушной и дроссельных заслонок 24 — рычаг привода дроссельных заслонок, штока ускорительного насоса и экономайзера 25 — упорный винт ведомого кулачка (винт регулировки количества подаваемой смеси) 26 — рычаг связи воздушной заслонки с дроссельными 27 — нерегулируемое отверстие подачи эмульсии на холостом ходу 28 — регулировочный винт качества подаваемой смеси на холостом ходу 29 — дроссельная заслонка 30 — корпус смесительных камер 31 —отверстие под трубку для передачи разрежения вакуумному регулятору опережения зажигания на двигателе ЗИЛ-131А (на ЗИЛ-131 отверстие глушится) 32 — большой диффузор 33 — отверстие для подсоединения трубки, передающей разрежение от датчика в вакуумную камеру ограничителя 34 — валик дроссельных заслонок 35 — воздушный жиклер ограничителя 36 — вакуумный жиклер ограничителя 37 — шток привода ускорительного насоса и экономайзера 38 — поршень ускорительного насоса 39 — шариковый впускной клапан ускорительного насоса 40 — шток поршня ускорительного насоса 41 —рычаг воздушной заслонки для приводе дроссельных заслонок 42 — планка привода ускорительного насоса и экономайзера 43 — валик воздушной заслонки 44 — направляющая штока толкателя 45 — сетка фильтра очистки топлива 46— шток толкателя 47 — корпус запорного клапана 48 — запорный клапан 49 — рычажок поплавка 50 — толкатель 51 — корпус экономайзера с жиклером 52 — главный топливный жиклер 53 — поплавок 54 — жиклер полной мощности 55 — ведомый кулачок валика 56 — валик с кулачком привода 57 — корпус валика привода дроссельных заслонок.

Чтобы запуск не прогретого мотора сделать гораздо легче, в карбюраторе в наличии воздушная заслонка с автоматикой. Поплавковая камера, ускорительный насос, экономайзер и воздушная заслонка – совместные для 2-х камер.

↑

Особенности карбюратора зил 130

Главные характеристики карбюратора ЗИЛ:

• Ширина маленького диффузора 0,85 см, большого -2,9.
• Ширина смесительных камер — 3,6 см.
• Ширина воздушной горловины — 6 см.

Пропускные характеристики отмеривающих составных частей при контроле под водой с напором 10 м, с температурном режимом 20 градусов в куб. см/мин:

• Основного жиклера -315.
• Жиклера максимальной интенсивности — 1150.
• Винта экономайзера -215.
• Воздушного жиклера – 860.

Величина отрезка от поверхности ГСМ в поплавковой камере до максимальной поверхности разъема 1,8-1,9 см.

Масса поплавка 0,19 кг.

Величина отрезка от края дроссельной заслонки до обшивки смесительной камеры, подходящий времени отвинчивания винта экономайзера с механическим приводом 0,9 см.

Холостой ход настраивается с применением упорного винта, который не допускает наглухо закрытие дроссельных заслонок и еще 2–мя винтами, которые могут поменять структуру топливного раствора при хорошо прогревшемся моторе и верно работающей группе зажигания.

Большое значение имеет правильность работы свечей и наличие просветов нужных размеров между их электродами. Необходимо помнить, что карбюратор представляет собой устройство, включающее в себя две камеры и структура смеси в одной из камер, регулируется вне зависимости от структуры смеси второй камеры при помощи соответствующего винта.

Помимо этого, стоит брать во внимание то, что когда винты начинают закручивать состав обедняется, при откручивании — обогащается.

Настройка начинается с закручивания имеющихся винтов, их не следует сильно затягивать, а потом поочередно их начать выкручивать на 3 оборота. На следующем этапе осуществляют запуск мотора и настраивают упорным винтом минимальное раскрытие дроссельной заслонки, позволяющее мотору осуществлять свою деятельность размеренными темпами.

Теперь — объединить смесь, используя один из винтов, завинчивая его во время любой пробы на ¼ оборота, до начала работы мотора со сбоями, которые явно себя проявляют и возникающие из-за перебора в объединении смеси в камерах.

Следующий шаг заключается в обогащении смеси, этого можно достичь, откручивая винт на неполный цикл. По мере того, как структура смеси отрегулирована с использованием одного винта, эту же процедуру провести со 2-м винтом.

Произведя регулирование смесей, нельзя не постараться снизить количество вращений холостого хода, откручивая потихоньку упорный винт дроссельной заслонки, и вновь произвести объединение смесей, используя винты.

В большинстве случаев, попробовав несколько раз, можно отыскать оптимальное расположение для всех 3 винтов, используемых для настройки.

Не нужно выставлять слишком низкую интенсивность вращения коленчатого вала мотора на холостом ходу. Чтобы проверить, как отрегулирован холостой ход, нужно надавить на педаль привода дроссельной заслонки и тут же быстро отпустить. Когда после этих манипуляций мотор перестает осуществлять свою деятельность, то количество циклов холостого хода следует повышать. Если карбюратор на ЗИЛ-130 отрегулирован верно, то он даст возможность правильной деятельности мотора на холостом ходу.

Пневмоцентробежный ограничитель самой большой интенсивности вращения коленчатого вала включает в себя две составные части:

• Центробежного датчика, совершающего вращения от распределительного вала мотора.
• Диафрагменной составной части, влияющей на дроссельные заслонки карбюратора.

Ограничитель настраивает непосредственно производитель, занимающийся производством транспортных средств, сна самую большую интенсивность оборотов.

↑

Как ухаживать за карбюратором?

Следует ликвидировать осадок из карбюратора. Промывку карбюратора на ЗИЛ– 130 следует осуществлять, используя топливо без примесей или ацетон. Затем следует провести процедуру продувания, с использованием воздуха.

Устройство карбюратора ЗИЛ-130 включает в себя составные части из резины, а так же винты экономайзера с эластичной запорной деталью, что говорит о том, что прочистка с использованием ацетона должна производиться после снятия этих элементов с самого карбюратора.

Нельзя использовать проволоку и прочие стальные приспособления, чтобы прочистить жиклеры, форсунки, каналы и отверстия. Запрещено продувание, используя воздух накопившийся в карбюраторе, используя топливоподводящее отверстие и балансировочную трубку, потому что это приведет к выходу из строя поплавка.

Юрий Веселов

16.03.2020

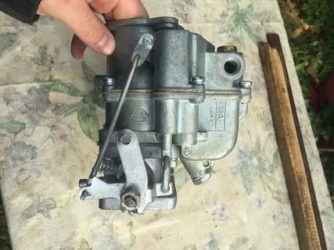

Карбюратор ЗИЛ-130 К-88А

Карбюратор ЗИЛ-130 — вертикальный, с нисходящим (падающим) потоком смеси, с балансированной поплавковой камерой. Карбюратор двухкамерный, каждая камера имеет два диффузора. Необходимый состав смеси получается вследствие пневматического торможения топлива и применения клапана экономайзера.

Карбюратор имеет раздельную для каждой камеры систему холостого хода с питанием из главного топливного канала. Для обогащения смеси при резком открытии дроссельных заслонок в карбюраторе имеется ускорительный насос.

Для облегчения пуска холодного двигателя карбюратор имеет воздушную заслонку с автоматическим клапаном и кинематическую связь воздушной и дроссельных заслонок. Поплавковая камера, ускорительный насос, экономайзер и воздушная заслонка общие для обеих камер.

Схема карбюратора показана на рисунке.

Рис.

Схема карбюратора ЗИЛ-130: 1 — корпус воздушной горловины; 2 — игольчатый клапан подачи топлива с эластичным запорным элементом из специальной резиновой пленки; 3 — сетчатый фильтр; 4 — пробка фильтра; 5 — канал балансировки поплавковой камеры; 6 — жиклер холостого хода; 7 — полость; 8 — жиклер полной мощности; 9 — воздушный жиклер; 10 — малый диффузор; 11 — кольцевая щель; 12 — форсунка; 13 — воздушная полость; 14 — полый винт; 15 — воздушная заслонка; 16 — автоматический клапан; 17 — толкатель; 18 и 34 — пружины; 19 и 21 — штоки; 20 — планка; 22 — кольцевая канавка; 23 — корпус поплавковой камеры; 24 манжета; 25 — пружина манжеты; 26 — втулка штока; 27 — отверстие; 28 — промежуточный толкатель; 29 шариковый впускной клапан; 30 — седло; 31 — шариковый клапан; 32 — тяга; 33 — клапан экономайзера с механическим приводом; 35 — топливный канал; 36 — пробка; 37 — рычаг; 38 — прокладка; 39 — канал; 40 — игольчатый нагнетательный клапан; 41 — винты регулировки холостого хода; 42 — прямоугольное отверстие; 43 — круглое отверстие системы холостого хода; 44 — канал; 45 дроссельная заслонка; 46 — корпус смесительных камер; 47 главный жиклер; 48 — поплавок; 49 — пружина поплавка

Основные данные карбюратора

Диаметр диффузора в мм:

• малого: 8,5
• большого: 29,0

Диаметр смесительных камер в мм: 36,0

• воздушной горловины в мм: 60,0

Пропускная способность дозирующих элементов при проверке водой под напором 1000 мм при температуре 20 ± 1° в см3/мин:

• главного жиклера: 315
• жиклера полной мощности: 1150
• клапана экономайзера: 215
• воздушного жиклера: 860

Расстояние от уровня топлива в поплавковой камере до верхней плоскости разъема корпуса поплавковой камеры в мм: 18—19

Вес поплавка в г: 19,7± 0,5

Расстояние между кромкой дроссельной заслонки и стенкой смесительной камеры, соответствующее моменту открытия клапана экономайзера с механическим приводом, в мм: 9,0

Холостой ход регулируют упорным винтом 2, ограничивающим закрытие дроссельных заслонок, и двумя винтами 1, изменяющими состав горючей смеси при полностью прогретом двигателе и при совершенно исправно» системе зажигания. Особое внимание должно быть обращено на исправность свечей и правильность зазора между их электродами. Следует учитывать, что карбюратор двухкамерный и состав смеси в каждой камере регулируют независимо от состава смеси другой камеры соответствующим винтом. Кроме того, надо помнить, что при завертывании винтов смесь обедняется, а при их отвертывании — обогащается.

Рис.

Регулировка системы холостого хода карбюратора: 1 — винты регулировки системы холостого хода; 2 — упорный винт

Начиная регулировку, надо завернуть винты до отказа, однако не слишком туго, а затем отвернуть каждый на три оборота. После этого следует пустить двигатель и установить упорным винтом такое наименьшее открытие дроссельной заслонки при котором двигатель работает вполне устойчиво.

Затем нужно обеднять смесь с помощью одного из винтов 41, завертывая этот винт при каждой пробе на 1/4 оборота до тех пор, пока двигатель не начнет работать с явными перебоями из-за излишнего обеднения смеси в цилиндрах. Затем следует обогатить смесь, вывернув винт 41 на 1/2 оборота.

После окончания регулировки состава смеси в одной камере надо произвести такие же операции со вторым винтом.

Отрегулировав смеси, следует попытаться уменьшить число оборотов холостого хода, отвертывая понемногу упорный винт дроссельной заслонки, после чего надо снова попытаться обеднить смесь с помощью винтов, как указано выше. Обычно после двух-трех попыток удается найти правильное положение для всех трех регулировочных винтов.

Не следует устанавливать очень малую частоту вращения коленчатого вала двигателя на холостом ходу. Для проверки регулировки холостого хода надо нажать на педаль привода дроссельной заслонки и сразу резко отпустить ее. Если двигатель перестанет работать, то частоту вращения холостого хода необходимо увеличить. Правильно отрегулированный карбюратор должен обеспечивать устойчивую работу исправного двигателя на холостом ходу.

Пневмоцентробежный ограничитель максимальной частоты вращения коленчатого вала

Максимальная частота вращения коленчатого вала двигателя ограничивается пневмоцентробежным ограничителем, состоящим из двух механизмов:

• центробежного датчика, вращающегося от распределительного вала двигателя
• диафрагменного исполнительного механизма, который воздействует на дроссельные заслонки карбюратора

Ограничитель регулируют на заводе-изготовителе на максимальную частоту вращения.

Уход за карбюратором и его регулировка

Надо удалять отстой из карбюратора и прочищать его.

Промывать карбюратор ЗИЛ-130необходимо в чистом бензине или ацетоне с последующей продувкой сжатым воздухом. В карбюраторе имеются резиновые и прорезиненные детали (диафрагма системы ограничителя, паронитовые прокладки и др.), кроме того, могут быть установлены клапан подачи топлива и клапан экономайзера с эластичным запорным элементом (из специальной резины), поэтому промывку ацетоном или растворителями на его основе нужно проводить только после вывертывания этих узлов из корпусных деталей карбюратора. Стук клапана и обжатие седла клапаном не допускаются.

При разборке карбюратора, снимая верхний корпус, необходимо отвернуть полый винт 14. При этом нужно учитывать, что нагнетательный игольчатый клапан 40 не закреплен и может выпасть из корпуса.

Категорически запрещается применять проволоку или какие-либо металлические предметы для прочистки жиклеров, форсунок, каналов и отверстий. Запрещается продувать сжатым воздухом собранный карбюратор через топлпвоподводящее отверстие и балансировочную трубку, так как это приводит к повреждению поплавка.

При длительном хранении карбюраторов должны быть приняты меры для защиты их от коррозии, загрязнения и повреждения.
