На что влияет дроссельная заслонка в автомобиле?

Признаки загрязнения дроссельной заслонки

Задача дроссельной заслонки (далее ДЗ) состоит в регулировке количества подаваемого воздуха во впускной коллектор. Ее положение регулируется в соответствии с положением педали акселератора. Привод заслонки может быть механическим (с помощью троса) и электронным (с помощью электродвигателя). Положение ДЗ фиксируется специальным датчиком. Он передает соответствующую информацию на ЭБУ, а оно в свою очередь принимает решение о количестве подаваемого топлива и смене режима работы двигателя. Подробнее о её устройстве и функциях вы сможете прочитать в дополнительном материале на нашем сайте.

Чтобы не перепутать симптомы, указывающие на чрезмерный нагар на заслонке, лучше для начала визуально её осмотреть и если на стенках узла дросселя нет видимых масляных или закоксованных отложений, то, с большей долей вероятности, чисткой дроссельной заслонки проблему вы не устраните.

Сами признаки выглядят так:

• проблемный запуск двигателя;
• неровная работа двигателя;
• плавание оборотов на холостом ходу;
• зависание оборотов двигателя;
• провалы оборотов до полной остановки.

Много неопытных автовладельцев могут произвести неправильную чистку дроссельного узла, как минимум рискуя не получить желаемого эффекта, а как максимум — и вовсе навредить и вывести ДЗ из строя. Поэтому важно понимать когда нужно делать процедуру, как это делать и какие средства использовать.

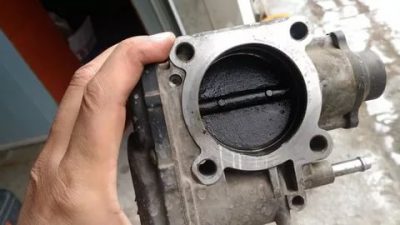

Грязная дроссельная заслонка

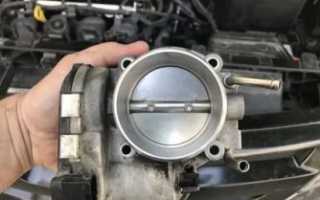

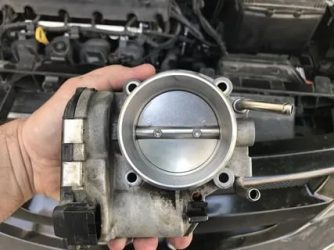

Чистая дроссельная заслонка

Чтобы правильно почистить дроссельную заслонку НЕ СТОИТ:

1. Чистить заслонку в любой непонятной ситуации (даже шутки есть по этому поводу).
2. Чистить заслонку не снимая её (эффективность такой чистки незначительна, поскольку зачастую есть возможность лишь удалить нагар на самой заслонке, а внутренние стенки и воздушные каналы заслонки не очищаются).
3. При очистке ветошью использовать чрезмерное усилие, что может привести как к повреждению самой заслонки, так и рядом находящегося ДПДЗ.
4. Использовать щетки, а не мягкие материалы. Такая ошибка тоже довольно часто приводит к потере работоспособности ДЗ, поскольку на некоторых дроссельных узлах внутренняя стенка и заслонка покрыты молибденом для ещё более гладкого прохождения воздуха. Этот слой зачастую путают с налетом и удаляют. Как результат — заслонка начинает либо «закусывать», либо пропускать лишний воздух (повышаются обороты).
5. Забывать провести обучение дроссельной заслонки после чистки. Заслонки с электронной педалью газа нуждаются в правильном обучении ДЗ, чтобы выставить обороты холостого хода в требуемое значение.

Чистка дроссельной заслонки на Митсубиси и Ниссан требует особого подхода. Нужно действовать внимательно и аккуратно, чтобы не удалить защитный налет, так называемый «пятачок» — уплотнительное покрытие по контуру ДЗ. А также обязательно обучить заслонку для установки новых параметров работы двигателя).

Дроссельную заслонку стоит очищать каждые 30-50 тыс. км. Придерживаясь всех вышеизложенных рекомендаций и учитывая основные ошибки, которые делают неопытные автовладельцы, больше вопросов, как почистить дроссельную заслонку, будь-то механическая или электронная, возникнуть не должно. Для чистки необходим минимум приспособлений и затрат, всего-то: карбклинер и чистая ветошь, а также отвертка для демонтирования узла.

:  Немного истории

Теперь приведем пошаговый алгоритм правильной чистки дроссельной заслонки.

1. В первую очередь необходимо добраться до самой заслонки. В разных двигателях конструкция разнообразна. Но как правило, для этого нужно снять воздуховод, который идет от заслонки до воздушного фильтра.
2. Выполнить демонтаж заслонки. Для этого открутить несколько крепежных болтов (2-4 штуки), а также отсоединить необходимые разъемы (например, разъем с клапана продувки абсорбера).

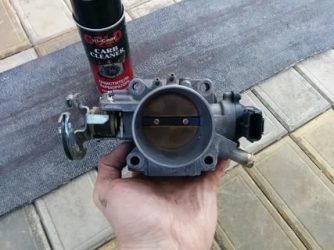

3. Для очищения необходимо пользоваться средством для чистки карбюратора. Их существует большое разнообразие, и в автомагазинах вы без труда найдете средство в соответствии с вашими предпочтениями и возможностями (о них мы поговорим далее).
4. С помощью ветоши и упомянутого средства необходимо тщательно вытереть заслонку снаружи и внутри.
5. Также нужно очистить защитную решетку (при ее наличии в вашем автомобиле).
6. Сборка узла производится в обратном порядке.

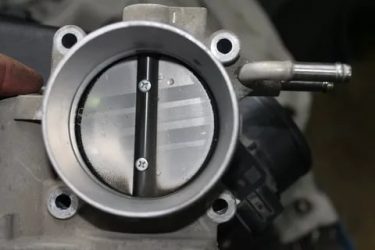

Запомните, что чистить заслонку нужно тщательно, чтобы металл был максимально светлым. Это обеспечит после ее установки повышение динамических характеристик машины.

Легкий способ очистки дроссельной заслонки

Правильный способ очистки дроссельной заслонки

Чистка без снятия

Также многих автовладельцев интересует вопрос о том, как почистить дроссельную заслонку без снятия. Такие методы действительно существуют, однако сразу же нужно понимать, что качественная очистка возможна лишь при демонтаже заслонки.

Для этого вам понадобится специальное средство — очиститель впускного тракта. Можно пользоваться разными марками. Также для чистки можно использовать жидкость для чистки клапана EGR, WD-40, растворители.

Итак, порядок действий без снятия узла:

1. Как и в предыдущем алгоритме нужно снять воздуховод, чтобы добраться до заслонки.
2. С закрытой заслонкой нужно побрызгать на поверхность очищающей жидкостью, и удалить очищенную грязь с помощью ветоши.
3. Открыть заслонку и убрать грязь с боковой поверхности.
4. Постараться, чтобы чистящее средство попало во все каналы. Процедура чистки аналогична с помощью ветоши.

Повторимся еще раз, что для качественной очистки дроссельную заслонку нужно снять с автомобиля. А при установке ее обратно желательно поменять прокладку заслонки на новую. Благо, ее цена невелика.

Как заявляют производители подобных средств, пользоваться ими нужно через каждые 7…10 тысяч километров пробега. Чистить же заслонку с демонтажем нужно через каждые 30…50 тысяч километров пробега.

Также следует помнить, что в большинстве случаев после чистки дроссельной заслонки необходимо выполнять действия по ее «обучению». Эта процедура проводится либо с помощью компьютера (с подключением его к ЭБУ автомобиля), либо с помощью манипуляций с зажиганием и педалью газа. В данном случае универсальных рекомендаций дать невозможно, поскольку у каждого производителя и даже модели они могут значительно отличаться. Помните об этом!

Причины загрязнения и как с ними бороться

Существует несколько причин, почему дроссельная заслонка со временем загрязняется. Избегая их появления вы автоматически продлите сроки между ее очисткой. К упомянутым причинам относятся:

• Использование некачественного бензина. Если в нем имеется осадок, то он обязательно попадет в дроссельный узел, где превратится в нагар. Поэтому старайтесь заливать качественный бензин, и заправляться на проверенных заправках.
• Забитый топливный фильтр. Если вы вовремя не поменяете топливный фильтр, то существует вероятность, что куски грязи с него попадут в топливную систему, в том числе в дроссельный узел.
• Попадание пыли и грязи в систему впуска. Это может быть вызвано разными причинами — засорением воздушного фильтра, повреждением целостности воздуховода, различными механическими воздействиями.
• Картерные газы с масляной пылью. Именно они являются основной причиной масляных отложений на заслонке. Они могут попасть в камеру сгорания через клапанную крышку из системы вентиляции картерных газов. Ситуация усугубляется тем, что они переносят масляную пыль. Именно она сгорает и остается в виде осадка на поверхности дроссельной заслонки.

:  Замена маслосъемных колпачков

Забитый топливный фильтр

Меняйте вовремя воздушный и топливный фильтры, заливайте качественный бензин, и не допускайте попадания пыли в систему приточной вентиляции автомобиля. Все это избавит вас от необходимости проводить чистку дроссельной заслонки раньше регламентного срока.

Каким средством чистить дроссельную заслонку

Существует ряд специальных средств, предназначенных для очистки поверхности дроссельной заслонки. Некоторые народные умельцы используют для этого WD-40, ацетон, растворители и другие подобные составы. В принципе, их можно использовать, однако возрастает риск повредить что-нибудь внутри двигателя. На сегодняшний день в автомагазинах продается большое количество специальных средств для проведения упомянутой процедуры. Все они стоят относительно недорого. Поэтому с учетом того, что чистить дроссельную заслонку нужно не так часто, то любой автовладелец в состоянии приобрести себе подобное средство.

Наименование средства	Описание	Средняя цена	Примечания
LIQUI MOLY DrosselKlappen-Reiniger (LM-5111)	На сегодняшний день лучшее средство для очистки дроссельной заслонки. Качественно очищает грязь и масляные отложения.	520 р.	Аэрозоль, объем 400 мл в баллоне.
Mannol Carburetor Cleanor	Хорошо отчищает масло и грязь с заслонки. Стоит дешевле, чем ABRO, а в баллоне баллоне больший объем.	115 р.	Аэрозоль, объем 400 мл в баллоне.
ABRO Carb&Choke Cleaner (CC-220)	Качественный очиститель. Популярен у автовладельцев на территории нашей страны.	200 р.	Аэрозоль, объем 220 мл в баллоне.

Стоимость указана по состоянию цен на лето 2017 года для Москвы и области

Итоги

При появлениях описанных выше неисправностей проверьте состояние дроссельной заслонки. Ее чистка не составляет больших сложностей. Однако если вы ее почистите, то динамические характеристики машины значительно улучшаться. Поэтому не забывайте проводить регулярную чистку заслонки через каждые 30…50 тысяч километров пробега. Что касается средств очистки, то для этого пользоваться любым из перечисленных выше. Благо, стоят они недорого, поэтому доступны для любого автолюбителя.

Иван Матиешин

Стоит ли чистить дроссельную заслонку?

Система впуска в двигателях внутреннего сгорания установлена для наполнения мотора рассчитанной нормой воздуха, который формирует топливно-воздушную смесь. Действенным компонентом впускной системы, отвечающим за требуемый объем подающегося воздуха, становится дроссельная заслонка. Она расположена между воздушным фильтром и впускным коллектором, что способствует оптимальной корректировке поступления воздуха на функциональных режимах работы двигателя.

Принцип действия

Дроссельная заслонка играет роль специального клапана. Когда он открыт, давление в системе впуска приравнено к атмосферному давлению. При закрытом клапане — понижается до показателей вакуума. Заслонка комплектуется одним из двух вариантов управления:

1. Механический привод (для бюджетных машин). Дроссельный клапан связан с педалью газа тросом из металла.
2. Электрический привод (для современных моделей). В этом случае применяется электронная система, которая может влиять на значение крутящего момента двигателя. Также при данном типе управления снижается расход топлива.

Блок управления мотором принимает сигнальные импульсы от рабочих датчиков и превращает их в регуляторы воздействия на работу дроссельной заслонки.

Узел дроссельной заслонки включает в себя корпус, клапан, электрический двигатель, редуктор, возвратно-пружинный механизм и датчики состояния. Для обеспечения надежной работы модуля применяется пара датчиков положения дроссельной заслонки. Эти функции осуществляют потенциометры, имеющие скользящий контакт или магниторезистивный бесконтактный датчик. Если провод окажется неисправен, то при помощи возвратного пружинного механизма срабатывает аварийное расположение дроссельной заслонки.

Какой положительный эффект от чистки дросселя

В процессе эксплуатации автомобиля на внутренние и наружные части дросселя оседают частички пыли и капли масла, которые не смог остановить воздушный фильтр. Эти отложения могут нарушить четкое функционирование системы впуска. Происходит это потому, что при открытии загрязненной заслонки поступает меньшее количество воздуха, чем это предусмотрено в заводских настройках. Такая ситуация негативно сказывается на динамических характеристиках автомобиля.

Регулярная очистка дроссельной заслонки имеет следующие положительные аспекты:

• Расход топлива будет соответствовать заводским нормативам.
• Количество подаваемого в цилиндры воздуха останется в оптимальной дозировке на любом режиме работы силового агрегата и создаст бесперебойную работу двигателя.
• Впускная система с чистым дросселем обеспечит быструю реакцию автомобиля при нажатии педали газа, что особенно важно в поворотах и зимой на скользкой дороге.
• Завести машину можно будет стабильно быстро.
• При переключении передач автомобиль не будет глохнуть, это поможет избежать аварийных ситуаций на дороге.

Следует выделить несколько наиболее распространенных причин, приводящих к преждевременному засорению дросселя:

1. Низкое качество моторного топлива, как результат применения присадок для увеличения октанового числа бензина. Добавки преобразуются в нагар, оседающий на узлах впускной системы.
2. Повышенная запыленность воздуха.
3. Грязный топливный фильтр, который вовремя не заменили.
4. Изношенный двигатель.

При наличии этих факторов следует обратить особое внимание на чистоту дроссельной заслонки.

Симптомы грязного дросселя может определить даже начинающий водитель:

1. Двигатель плохо заводится, особенно после долгой стоянки;
2. Автомобиль медленно откликается на нажатие педали «газа»;
3. Машина дергается во время движения;
4. При переключении на нейтральную передачу иногда глохнет мотор;
5. Заметно увеличивается расход топлива.

Все эти неполадки в работе сигнализируют о возможном загрязнении дроссельного клапана и необходимости его очищения.

Минусы очистки дроссельной заслонки

Все негативные последствия очищения дросселя связаны с неправильно выполненной процедурой. Часто это происходит, когда работу производит сам владелец машины или неопытный мастер сервисной мастерской. Наиболее распространенные ошибки, влекущие за собой недостатки в работе дросселя:

• Поверхностная очистка дроссельной заслонки, без полного разбора всего модуля. Удаляется только малая часть грязи, и нормальная работа заслонки не восстанавливается.
• Использование жесткой щетки, вместо мягкой ветоши. Механизм покрыт тонким слоем молибдена, который улучшает прохождение воздушного потока. Счищая нагар твердым предметом, легко можно повредить полезное напыление из молибдена.
• Пренебрежение процедурой регулировки дросселя после очистки. Модулю с электронным управлением необходимо дополнительное обучение, чтобы скорректировать функциональность.
• Чистка механизма с приложением силы. Может привести к повреждению датчиков положения дроссельной заслонки.
• Использование домашних средств из бытовой химии, не предназначенных для чистки автомобильных механизмов.

Работы по очистке дросселя, выполняемые профессиональными ремонтниками, требуют финансовых расходов. Этот фактор тоже можно отнести к минусам процедуры.

Рекомендации

Наиболее разумным будет доверить работы по очищению дроссельной заслонки мастерам автосервиса. Если по каким-то причинам водитель принимает решение провести данную процедуру самостоятельно, то у него есть два варианта очищения:

1. Поверхностная чистка. Демонтаж узла не выполняется, а грязь удаляется только с видимой поверхности при помощи тряпки, смоченной в растворе. Способ простой, но малоэффективный.
2. Глубокая чистка. Специальными инструментами производится полный разбор модуля заслонки. На все детали наносится растворитель, затем ветошью его удаляют вместе с грязью. После сборки узла обязательно проверяется корректность работы клапана.

Применять можно только специальные чистящие средства, предназначенные для использования в автомобилях!

На что влияет дроссельная заслонка в автомобиле – Зачем чистят дроссельную заслонку на автомобиле?

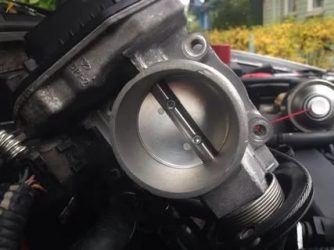

Дроссельная заслонка – это заслонка, которая напрямую связана с педалью газа автомобиля. Дроссельные заслонки и педали газа на современных автомобилей электронные.

Принцип работы дроссельной заслонки

Основные элементы дроссельной заслонки

Как происходит контроль оборотов двигателя водителем? Нажимая на газ, он открывает дроссель, увеличивая диаметр пространства, через которое происходит питание двигателя воздухом. Чем больше воздуха попадает в двигатель, тем больше ЭБУ (компьютер) двигателя подаёт топлива, соблюдая при этом необходимую пропорцию воздух/бензин. Большая масса воздушно-топливной смеси приводит к мгновенному увеличению оборотов (и мощности соответственно).

Зачем нужно чистить дроссельную заслонку?

Проверка работы после чистки

Итак, дроссельная заслонка – это своеобразный «дыхательный орган» двигателя. Вместе с воздухом из окружающей среды в неё попадает пыль, которой удалось миновать воздушный фильтр.

Также в двигателе присутствует такая система, как система рециркуляции картерных газов. В картере накапливаются газы, состоящие из масляной пыли, отработанных газов, и топлива, которое не успело сгореть в цилиндрах.

В соответствии с современными экологическими требованиями, конструкторами принято решение отправлять эти газы обратно в цилиндры, с целью их дожигания. Газы проходят через маслоотделитель, но небольшой процент масла все же остаётся в них. Путь их к цилиндрам как раз лежит через дроссельную заслонку.

Оседание пыли

Оседание пыли

Там то и происходит смешивание масляной пыли с пылью обычной. Эта чёрная, липкая масса и оседает в рабочем пространстве дросселя, через которое воздух идёт в двигатель.

Образовавшийся слой влияет на диаметр, а следовательно, и на пропускную способность дросселя. Это влияет на работу двигателя, его реакцию на резкое нажатие педали газа. Кроме того, маслянистая смесь может попасть на КХХ, что неблаготворно влияет на ход холостых оборотов. Поэтому и нужно чистить дроссель от нежелательных образований внутри её.

Симптомы, которые могут возникать при забитом дросселе

• При забитой дроссельной заслонке наблюдается некоторая заторможенность реакции на педаль газа. Двигатель с чистой заслонкой реагирует на нажатие акселератора гораздо живее.
• Скопившаяся грязь в дросселе ограничивает поток воздуха, и может стать причиной неплавной работы мотора на холостых оборотах, обороты «плавают».
• Может наблюдаться подёргивание автомобиля при малых оборотах и скоростях
• При очень высокой степени загрязнения возможны несанкционированные остановки двигателя, т. е. автомобиль глохнет.
• Расход топлива. ЭБУ (компьютер) двигателя, распознав слишком слабый поток воздуха, увеличивает холостые обороты, тем самым увеличивая расход топлива.

Что делать, чтобы заслонка не загрязнялась слишком быстро

Её состояние будет зависеть от частоты замены воздушного фильтра, использования качественного масла ДВС, и исправности маслоотделителя системы рециркуляции картерных газов. В целом, процедура чистки не трудоёмкая и не дорогостоящая. Поэтому, при возникновении указанных выше симптомов, да и просто, при прохождении ТО рекомендуется проверять состояние дроссельной заслонки. Ресурс у самого узла очень высокий, но следить за ним стоит, так как он выполняет достаточно важную и тонкую работу.

Заключение

Загрязнение дроссельной заслонки – явление естественное для неё. Чистка дросселя, в зависимости от условий эксплуатации производится достаточно редко, примерно раз в 100 тыс. км пробега. Степень загрязнения легко определить на глаз, и если металл внутри покрыт чёрным жирным слоем грязи, то пора чистить.

carfrance.ru

как работает подача воздуха в двигатель?

В этой статье пойдёт речь об узле, который контролирует подачу топлива в мотор, он позволяет нам контролировать работу силового агрегата и регулировать его обороты нажатием педали газа. Итак, нам предстоит выяснить, что такое дроссельная заслонка, как она устроена, и какие у неё имеются разновидности.

Дроссельная заслонка: что это такое

Первым делом пройдёмся по теории. Как Вы уже, наверняка, знаете, чтобы двигатель работал, нам необходимо подать в его цилиндры топливно-воздушную смесь, которая в зависимости от типа агрегата воспламеняется сама от сжатия или от искры свечи зажигания.

Как бы то ни было, необходимо два компонента – топливо и кислород. Первый мы подаём дозировано из бака, а второй — берём из окружающей среды.

Чем больше забортного воздуха, а с ним и кислорода попадёт внутрь, тем активней будет происходить процесс горения смеси и тем больше выделится энергии, которая затем преобразуется в лошадиные силы и крутящий момент мотора. Контролируя объёмы поступающего воздуха, мы можем управлять параметрами двигателя.

Вот что такое дроссельная заслонка и зачем она нужна. Она, по сути, является клапаном, открывающим и закрывающим доступ кислорода к цилиндрам, а мы, являясь водителями, регулируем степень открытия этого механизма педалью газа.

Механическая или электрическая заслонка: что лучше?

Мы с Вами выяснили, что это дроссельная заслонка является тем сам клапаном, который заставляет мотор крутиться быстрее или медленнее, регулируя подачу кислорода к его цилиндрам.

Теперь давайте рассмотрим разновидности этого устройства и их конструктив. Различают такие типы заслонок:

• с механическим приводом;
• с электрическим приводом.

Механическая система является классикой и встречается не только на старых автомобилях, но и на вполне современных, но только в бюджетном сегменте.

Её суть заключается в том, что связь между педалью газа и заслонкой осуществляется простым металлическим тросом. Логика работы устройства элементарна – нажали на газ, дроссель открылся и пустил воздух к цилиндрам.

Помимо непосредственно самой поворачивающейся заслонки и тросика, идущего к ней, в состав узла входит датчик положения и регулятор холостого хода.

Назначение первого понятно – датчик отслеживает, насколько сильно открылась заслонка, и передаёт эту информацию, к примеру, в блок управления мотора.

Что же касается регулятора, то он нужен для того, чтобы на холостом ходу двигатель получал необходимую для минимальных оборотов порцию кислорода. Представляет он собой отдельный небольшой клапан с электроприводом.

Что такое дроссельная заслонка с электрическим приводом?

Она гораздо более современная и технологичная. Главное отличие от механической системы заключается в отсутствии непосредственной связи с педалью, всем управляет электроника.

В этом случае отдельные датчики следят за тем, насколько сильно мы нажимаем на газ и уже компьютер принимает решение, как сильно отклонить заслонку при помощи электропривода.

Кстати, в этой разновидности нет необходимости устанавливать отдельный клапан для регулировки оборотов на холостом ходу – воздух в любом случае проходит через основную дроссельную заслонку.

К слову, преимуществ электрической системы перед механической масса. Так как всем процессом заправляет электроника, удаётся достичь лучшей экономичности двигателя и меньшего уровня выбросов вредных веществ.

Короче говоря, механические варианты хоть и просты в конструкции, но уже являются устаревшими не только физически, но и морально.

Надеюсь, теперь у Вас не возникнет вопроса: «А что такое дроссельная заслонка и зачем она нужна?» Подписывайтесь, ведь публикации статей об устройстве автомобилей продолжаются.

auto-ru.ru

Чистка дроссельной заслонки. 5 частых ошибок при очистке дроссельного узла своими руками

Задача дроссельной заслонки (далее ДЗ) состоит в регулировке количества подаваемого воздуха во впускной коллектор. Ее положение регулируется в соответствии с положением педали акселератора. Привод заслонки может быть механическим (с помощью троса) и электронным (с помощью электродвигателя). Положение ДЗ фиксируется специальным датчиком. Он передает соответствующую информацию на ЭБУ, а оно в свою очередь принимает решение о количестве подаваемого топлива и смене режима работы двигателя. Подробнее о её устройстве и функциях вы сможете прочитать в дополнительном материале на нашем сайте.

Признаки загрязнения дроссельной заслонки

Чтобы не перепутать симптомы, указывающие на чрезмерный нагар на заслонке, лучше для начала визуально её осмотреть и если на стенках узла дросселя нет видимых масляных или закоксованных отложений, то, с большей долей вероятности, чисткой дроссельной заслонки проблему вы не устраните.

Сами признаки выглядят так:

• проблемный запуск двигателя;
• неровная работа двигателя;
• плавание оборотов на холостом ходу;
• зависание оборотов двигателя;
• провалы оборотов до полной остановки.

Ошибки при очистке дроссельной заслонки

Много неопытных автовладельцев могут произвести неправильную чистку дроссельного узла, как минимум рискуя не получить желаемого эффекта, а как максимум — и вовсе навредить и вывести ДЗ из строя. Поэтому важно понимать когда нужно делать процедуру, как это делать и какие средства использовать.

Грязная дроссельная заслонка

Чистая дроссельная заслонка

Чтобы правильно почистить дроссельную заслонку НЕ СТОИТ:

1. Чистить заслонку в любой непонятной ситуации (даже шутки есть по этому поводу).
2. Чистить заслонку не снимая её (эффективность такой чистки незначительна, поскольку зачастую есть возможность лишь удалить нагар на самой заслонке, а внутренние стенки и воздушные каналы заслонки не очищаются).
3. При очистке ветошью использовать чрезмерное усилие, что может привести как к повреждению самой заслонки, так и рядом находящегося ДПДЗ.
4. Использовать щетки, а не мягкие материалы. Такая ошибка тоже довольно часто приводит к потере работоспособности ДЗ, поскольку на некоторых дроссельных узлах внутренняя стенка и заслонка покрыты молибденом для ещё более гладкого прохождения воздуха. Этот слой зачастую путают с налетом и удаляют. Как результат — заслонка начинает либо «закусывать», либо пропускать лишний воздух (повышаются обороты).
5. Забывать провести обучение дроссельной заслонки после чистки. Заслонки с электронной педалью газа нуждаются в правильном обучении ДЗ, чтобы выставить обороты холостого хода в требуемое значение.

Чистка дроссельной заслонки на Митсубиси и Ниссан требует особого подхода. Нужно действовать внимательно и аккуратно, чтобы не удалить защитный налет, так называемый «пятачок» — уплотнительное покрытие по контуру ДЗ. А также обязательно обучить заслонку для установки новых параметров работы двигателя).

Дроссельную заслонку стоит очищать каждые 30-50 тыс. км. Придерживаясь всех вышеизложенных рекомендаций и учитывая основные ошибки, которые делают неопытные автовладельцы, больше вопросов, как почистить дроссельную заслонку, будь-то механическая или электронная, возникнуть не должно. Для чистки необходим минимум приспособлений и затрат, всего-то: карбклинер и чистая ветошь, а также отвертка для демонтирования узла.

Алгоритм чистки

Теперь приведем пошаговый алгоритм правильной чистки дроссельной заслонки.

1. В первую очередь необходимо добраться до самой заслонки. В разных двигателях конструкция разнообразна. Но как правило, для этого нужно снять воздуховод, который идет от заслонки до воздушного фильтра.
2. Выполнить демонтаж заслонки. Для этого открутить несколько крепежных болтов (2-4 штуки), а также отсоединить необходимые разъемы (например, разъем с клапана продувки абсорбера).
3. Для очищения необходимо пользоваться средством для чистки карбюратора. Их существует большое разнообразие, и в автомагазинах вы без труда найдете средство в соответствии с вашими предпочтениями и возможностями (о них мы поговорим далее).
4. С помощью ветоши и упомянутого средства необходимо тщательно вытереть заслонку снаружи и внутри.
5. Также нужно очистить защитную решетку (при ее наличии в вашем автомобиле).
6. Сборка узла производится в обратном порядке.

Запомните, что чистить заслонку нужно тщательно, чтобы металл был максимально светлым. Это обеспечит после ее установки повышение динамических характеристик машины.

Легкий способ очистки дроссельной заслонки

Правильный способ очистки дроссельной заслонки

Как почистить дроссельную заслонку

Классическое управление дроссельной заслонкой посредством жёстких тяг или гибкого стального троса постепенно уходит в прошлое. Ни один современный двигатель не обходится без микроконтроллеров и компактных электрических приводов, поэтому неудивительно, что  и управление акселератором осуществляется блоком управления двигателем. Сегодня мы постараемся развеять расхожее мнение о сложности электронного дросселя и расскажем о том, как выполнить его чистку своими руками.

Устройство, принцип действия и преимущества Е-дросселя

Электронный дроссель выполняет такие же функции, что и механический – регулирует количество воздуха, поступающего во впускной коллектор двигателя. Конструктивно он состоит из корпуса с дроссельной камерой и установленной на подвижной оси заслонки. Основные отличия находятся в механизме привода.

Раньше при нажатии на педаль акселератора водитель приводил в движение трос, который проворачивал сектор газа на нужный угол. Сегодня поворотом заслонки управляет установленный на ее оси электропривод, а степень открытия дросселя регулируется по команде блока управления силовым агрегатом. Утратив механическую функцию, педаль газа выполняет роль аналого-цифрового преобразователя – с её помощью отслеживается степень нажатия и скорость перемещения ноги водителя. При этом электроника контролирует поведение педали акселератора и анализирует множество параметров работы двигателя.

Конструкция стала более сложной, а значит, менее долговечной, не так ли? Однако на деле внедрение электронного привода позволило получить ряд преимуществ:

• электронный контроль предотвращает риск случайного открытия дросселя на слишком большой угол при трогании с места;
• устанавливая оптимальное соотношение горючей смеси на всех режимах работы, устройство предотвращает появление рывков и провалов в работе двигателя и способствует его экономичности;
• работая в тандеме с системами ABS, EBD, ESP и др. Е-дроссель является чрезвычайно удобным инструментом для своевременного изменения тяговых усилий.

Механизм электронного акселератора, напротив, стал более простым. Так, отпала потребность в механическом регуляторе холостого хода с его диафрагмами, клапанами и переходными каналами. В электронном дросселе обороты ХХ устанавливаются поворотом заслонки на небольшой угол. Происходит это по команде блока управления, есть возможность запрограммировать степень ее открытия в зависимости от температуры поступающего воздуха, степени нагрева двигателя и т. д. По этой же причине отпала и необходимость подогрева дроссельного устройства, из-за чего удалось упростить еще и систему охлаждения двигателя.

Что же касается механики привода электронной педали газа, то она состоит из простейшего редуктора, из пары пластиковых шестерён и маломощного электромоторчика. Проблемы доставляет электронная плата управления акселератором, которая интерпретирует команды микроконтроллера и предоставляет ему информацию о положении заслонки. Если же говорить о надёжности конструкции в целом, то чаще проблемы, связанные с неправильной работой электронной педали газа, пропадают после тщательной чистки узла от грязи и нагара.

Причины и признаки загрязнения дроссельной заслонки

Поскольку конструкция заслонок электронных дросселей  не отличается от устройств традиционного типа, и они требует периодической чистки дроссельной заслонки. О необходимости технического обслуживания электронной педали газа свидетельствуют следующие признаки:

• затруднённый пуск силового агрегата;
• неустойчивая работа двигателя;
• нестабильные обороты холостого хода;
• провалы и рывки при попытке набрать скорость;
• замедленная реакция  при попытке увеличить или сбросить обороты.

Ускоренному отложению грязи и нагара на деталях акселератора способствует эксплуатация автомобиля с забитым топливным и воздушным фильтром, повреждение воздуховода и длительная езда на некачественном топливе. Но не думайте, что загрязнение узла происходит только по причине недостаточного внимания к машине со стороны водителя. К усиленному загрязнению приводит появление масляной пыли в картерных газах по причине износа цилиндропоршневой группы – в этом случае ситуацию исправит только ремонт двигателя.

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше  выполнять перед наступлением осенних дождей, чему есть  логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и  заслонке размягчаются. Из-за этого заслонка залипает, что  приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

• очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
• силиконовая смазка в виде спрея;
• ветошь;
• отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
• кисточка с жёсткой щетиной или зубная щётка;
• защитные перчатки.

Работу лучше  выполнять  последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

1.  Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.
2.  Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.
3. Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.
4. Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку. Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным.
5. Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки. При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с  нагаром и не старайтесь его удалить. Напротив, применяйте  щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.
6. Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
7. Насухо протрите  детали и поверхности  ветошью. Дополнительно продуйте узел сжатым воздухом.
8. После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.
9. Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.

Вам также может понравиться

Стоит ли чистить дроссельную заслонку? — Плюс/минус

Что такое дроссельная заслонка? Это механизм системы впуска, который отвечает за подачу воздуха для формирования топливо-воздушной смеси. Большинство бюджетных автомобилей оборудованы элементарной заслонкой с механическим приводом.

Мы не будем говорить об электронных заслонках, разбираться в тонкостях работы которых достаточно сложно, а своими руками оные можно только доломать окончательно.

Речь идёт об элементарном устройстве, которое чаще можно увидеть, сняв корпус воздушного фильтра.

Впрочем, иногда фильтр стоит сбоку, тогда дроссельную заслонку придётся искать где-то между ним и впускным коллектором. Но уж если и там вы её не находите, то либо ваша машина карбюраторная, либо дальше читать просто не стоит, а лучше собраться и поехать в автосервис. Тем более если симптомы, указывающие на необходимость чистки, присутствуют.

Самые характерные из них – это нестабильная работа на холостых оборотах и периодическое «подвисание» оборотов после отпускания педали газа.

Не стоит забывать, что не всегда причина «разгула» холостых оборотов кроется в дроссельной заслонке, дело может быть и в других элементах топливной системы или зажигания.

И всё же чистота дроссельной заслонки играет весьма заметную роль в работе силового агрегата.

Как влияет состояние дроссельной заслонки на холостой ход? Дело в том, что на заслонке обычно стоят два устройства – датчик положения дроссельной заслонки (ДПДЗ) и регулятор холостого хода (РХХ), который зачастую тоже называют датчиком.

Эти механизмы позволяют не только «дать газу» при нажатии на соответствующую педаль, но и помогают поддерживать оптимальные обороты вала в зависимости, например, от нагрузки на бортовую сеть.

Говорю именно «помогают», потому что если выкрутить, скажем, датчик ГУРа, то при повороте рулевого колеса холостые обороты всё равно будут прыгать, даже при условии безупречной работы дроссельной заслонки и регулятора холостого хода. Электроника, никуда от неё не деться.

Почему заслонку приходится периодически чистить?

Дело в том, что воздух, поступающий в неё, далеко не лабораторной стерильности.

Есть в нём и твёрдые взвеси, и пыль – всё, что не удержал воздушный фильтр (который мы всегда меняем вовремя, не так ли?) Всю эту пыль разрежение во впускном коллекторе тянет внутрь мотора, но не всё туда попадает, часть этой дряни оседает на корпусе дросселя и непосредственно на его заслонке. Помогает этому масляная взвесь, которая остаётся на стенках механизма.

Откуда она там? Дело в том, что в дроссель идёт патрубок, выходящий из крышки клапанной коробки. А как раз там небольшая концентрация масляного тумана есть всегда.

Если мотор уже «устал», да к тому же – хорошо (например, изношены поршневые кольца), то частиц масла будет всегда больше, а значит, и загрязнение дроссельной заслонки будет происходить активнее. В запущенных случаях заслонка так обрастёт налётом пыли, осевшим на масляной плёнке, что механизм может периодически «залипать».

И чаще причина неисправности будет как раз в регуляторе холостого хода, который установлен на корпусе дроссельной заслонки. И вот тут чистка устройства станет уже почти неизбежной.

Все мы прекрасно понимаем, что в некоторых сервисах есть не очень порядочные люди (не во всех, конечно), которым и работать-то не очень хочется. И тогда заслонку умудряются помыть вообще без её снятия.

Либо – что бывает чаще – не трогают регулятор холостого хода, отчего работа по факту получается выполненной, а проблема остаётся.

Поэтому мы покажем, как это сделать правильно, и пусть это будет чуть дольше, чуть сложнее, зато обеспечит хороший результат.

Для работы нам потребуется минимальный набор инструментов и материалов (отвёртка, пара гаечных ключей, кисточка и обычный очиститель, который можно купить в любом магазине), а также головки-звёздочки.

Последнее нужно только потому, что для примера мы взяли двигатель K7M, известный почитателям чудесных автомобилей Рено Логан.

Это мотор простой, его конструкция не содержит каких-либо оригинальных решений, поэтому глядя на то, как мы чистим заслонку этого агрегата, можно научиться делать это на любом другом бюджетном моторе. Итак, начинаем разборку.

Главное – аккуратность!

Пока я хлопал глазами и затвором фотоаппарата, мастер автосервиса «Логан-Шоп» Алексей Телешов уже снял воздушный патрубок. Думаю, с этим справится каждый. Затем откручиваем корпус воздушного фильтра. Снимаем его в сборе, сам элемент доставать не нужно (если только вы не решили его заодно поменять).

Заодно проверяем состояние резиновых уплотнителей, через которые корпус крепится к мотору. Со временем они усыхают, а так как резьба на болтах нарезана не до головки, то даже богатырская сила и банальная дурь не позволят эти уплотнители поджать гаечным ключом.

Сам по себе люфт не так страшен, но хорошая затяжка гарантирует исключение подсоса воздуха в дроссельную заслонку помимо воздушного фильтра, да и дребезг корпуса фильтра тоже не самая приятная штука на свете.

После выкручивания болтов чуть приподнимаем корпус и отсоединяем патрубок снизу, потом убираем корпус фильтра в сторону. Прямо перед нами появляется дроссельная заслонка.

Обращаем внимание: между корпусом фильтра и заслонкой есть резиновое уплотнительное кольцо. Если оно осталось на заслонке, мы его снимаем и надеваем на фильтр – так будет легче собрать всё обратно.

Так как мотор стоит совсем не на Роллс-Ройсе, то на заслонке мы видим механическую тягу, которая соединяет через сектор-качалку саму заслонку с тросиком газа. Её надо снять.

Никакой силы и фанатизма: чуть её поддеваем и отводим в сторону, после чего она сама слетает с наконечника. Теперь отсоединяем датчик положения заслонки и регулятор холостого хода. Тут всё просто: отжимаем разъёмы и снимаем их с датчиков.

Если не сразу получается, ищем, в какую сторону надо надавить и потянуть, излишняя сила тут тоже ни к чему.

Вообще, вся сегодняшняя работа более требует аккуратности, чем физической подготовки. Теперь склоняем головы и смотрим на основание дроссельной заслонки. И видим там фиксирующую скобу, которую сразу же снимаем. Теперь можно вытащить саму заслонку. Мы уже молодцы, но только наполовину.

Прежде чем мыть узел, не забываем закрыть отверстие во впускном коллекторе, можно обычной чистой тряпкой или салфеткой: пыль, которая туда попадёт, пользы мотору не принесёт.

Теперь пришло время чуть-чуть поковырять дроссельную заслонку. С неё надо снять регулятор холостого хода. Для этого откручиваем два винта и вытаскиваем его из корпуса заслонки. И ужасаемся: тоннель под него весь в налёте! Но мы как раз и запачкали свои ручки для того, чтобы от этого безобразия избавиться.

Мыть можно чем угодно, хоть обычной кисточкой и очистителем для карбюратора. Только не забываем, что под регулятором холостого хода тоже есть резиновое колечко, которое не надо ни терять, ни замачивать в бензине или растворителе, чтобы не разрушить.

Технические маньяки и перфекционисты чистят заслонку до зеркального блеска. Пожалуйста, этого никто не запретит.

Но мы слишком фанатично действовать не будем, да и смысла в этом нет: снаружи она всё равно будет в пыли. Наша первоочередная задача – очистить её изнутри.

Добиваемся того, чтобы не было следа в месте соприкосновения заслонки и её корпуса, как только эта кромка уходит, работу считаем законченной.

После чистки всю заслонку следует просушить. Можно просто оставить её полежать, но мы пользуемся сжатым воздухом: так быстрее. Но если не торопиться, то, пока сохнет заслонка, можно заняться регулятором холостого хода. Тут нас в первую очередь заботит шток: он должен быть абсолютно чистым.

Кстати, при промывке заслонки не забываем хорошенько вычистить колодец под регулятор, если там останется налёт, эффективность работы окажется очень низкой.

После всех проделанных операций работу считаем законченной. Точнее, её грязную часть. Пора приниматься за более приятную, чистую её составляющую – за сборку.

Мажем и не торопимся

Если получилось узел разобрать, то и сборка не составит особого труда. Ставим на место регулятор холостого хода и возвращаем заслонку туда, откуда вытащили (она должна попасть в паз, если она туда не попала, а силой бог не обидел, то есть шанс сходить в магазин за новой заслонкой), закручиваем крепящую её скобу.

Перед установкой тяги желательно смазать наконечники любой консистентной смазкой, хотя бы литолом. Ставим тягу и проверяем рукой её ход: ничего не должно мешать ему, не должно быть «закусываний» или рывков. Надеваем патрубок вентиляции (снизу корпуса воздушного фильтра, тот, который снимали в начале работы), закручиваем болты корпуса.

Последним надеваем воздушный патрубок.

Пришло время запуска двигателя. В редких случаях после первого старта могут чуть подняться обороты. Если такое случилось – глушим двигатель и запускаем его снова. Через несколько попыток всё должно прийти в норму.

А вот если вы не просто чистили заслонку, а меняли регулятор холостого хода, то такой цирк с оборотами почти неизбежен: регулятор не сразу входит в рабочее положение. По своей сути это шаговой электромотор с клапаном, и при каждом запуске происходит его адаптация. Это вполне штатная ситуация и бояться её не надо.

После сборки и проверки остаётся сказать: «Кто молодец? Я молодец!» И порадоваться, что удалось сэкономить энную сумму денег.

Кстати, сумма эта может быть различна. В Петербурге конкретно наша работа обойдётся в среднем в 700–750 рублей. В других регионах цены вполне могут быть и выше, и ниже.

Но обязательно надо помнить, что в некоторых сервисах эту работу выполняют иначе: снимают корпус воздушного фильтра, вытирают тряпкой верхнюю часть заслонки и ставят фильтр обратно. С виду вроде чисто, а по факту – нет. Толку от такой процедуры тоже не бывает, а вот грязь во впускной коллектор, случается, и попадает.

Не стоит искать тех, кто берётся за эту работу слишком дёшево – скорее всего, сделают плохо, хотя и своими силами вполне реально управиться минут за 30–40. Впрочем, это относится и ко многим другим процедурам, о которых мы ещё обязательно расскажем.

Наконец, последний вопрос: как часто нужно чистить заслонку? Тут всё индивидуально: если вместо крови течёт бензин, и желание «валить» есть даже несмотря на 1,5-литровый моторчик с 80 «лошадками», то чистить придётся чаще (тысяч за 40–50 можно запачкать её полностью: больше оборотов – больше масляной пыли). Если не буйствовать на дороге, то стоит посмотреть на заслонку тысячам к ста пробега. Но если мотор находится не в лучшем техническом состоянии, заслонка будет грязной до тех пор, пока не займётесь ремонтом ЦПГ.

За помощь в подготовке материала благодарим сеть специализированных магазинов и автосервисов «Логан-Шоп» (Спб, ул. Школьная, 73/2, тел: 928-32-20)

Опрос

Вам приходилось чистить дроссельную заслонку?

Источник:

Чистка и настройка дроссельной заслонки — Автосервис

Дроссельная заслонка (ДЗ) – элемент системы впуска ДВС, она регулирует подачу топливовоздушной смеси или воздуха во впускной коллектор. В зависимости от типа силового агрегата бывают разные типы ДЗ – с механическим или электронным приводом, на карбюраторном моторе заслонка является составной частью карбюратора.

Сама заслонка крепится на оси обычно двумя винтами, с ее открытием увеличиваются обороты двигателя. Максимальные обороты достигаются при полном открытии дросселя, но плотно ДЗ никогда не закрывается – если совсем закрыть дроссель, движок заглохнет, так как подача топлива и воздуха во впускной тракт прекратится.

Как часто необходимо чистить дроссельную заслонку

Как часто чистить дроссельный узел, четких рекомендаций нет, многие автовладельцы обращаются в автосервис лишь при возникновении каких-либо проблем с мотором. Есть мнение, что очищать дроссель от копоти и шлака следует через 40-50 тысяч километров пути, кто-то считает, что очистка деталей необходима через 30-40 т. км.
