Хонда аккорд 2 4 регулировка клапанов

Регулировка клапанов на Accord 7

В процессе эксплуатации Accord 7 автовладелец может заметить специфичный звук «стука клапанов» из подкапотного пространства.

Данный симптом говорит о необходимости отрегулировать тепловой зазор.

В противном случае мощность двигателя уменьшится, расход топлива вырастет, а износ силовой установки увеличится.

Периодичность необходимости регулировки

Процедура регулировки теплового зазора клапанов согласно рекомендациям официальных дилеров, должна проводится каждые 45 тыс. км. Отзывы автовладельцев по данному поводу весьма разнятся. Часть водителей считает, что регулировка необходима через 30 тысяч км.

Остальные автовладельцы предпочитают не снимать клапанную крышку до 90-100 тыс. км. Провести регулировку теплового зазора раньше срока необходимо если:

• слышно характерный стук клапанов из подкапотного пространства;
• компрессия упала;
• снижение мощности двигателя;
• неравномерная компрессия между цилиндрами;
• слышно хлопки в выпускной коллектор.

Требуемые инструменты

Для того, чтобы выполнить регулировку теплового зазора клапанов на Хонда Аккорд 7, потребуются инструменты, приведенные в таблице ниже.

Так как для регулировки теплового зазора потребуется демонтировать клапанную крышку, необходимо заранее приобрести новую прокладку. Также может потребоваться герметик для снижения риска просачивания масла.

Процесс регулировки теплового зазора клапанов

Цена за настройку зазора у официального дилера начинается от 2500 рублей. Произвести данную операцию не сложно своими руками. Регулировка теплового зазора на автомобилях Accord 7 с двигателями на 2.0 и 2.4 литра производится согласно инструкции приведенной ниже.

• Открутить крепления декоративной крышки силового агрегата.

• Демонтировать декоративную крышку мотора.

• Открутить крепление катушек зажигания.
• Демонтировать катушки со свечей.

• Выкрутить свечи.
• Снять все провода и шланги, мешающие демонтажу клапанной крышки.

• Открутить крепления клапанной крышки и демонтировать ее.

• Регулировку необходимо начинать с первого цилиндра. Его расположение показано на схематическом изображении ниже.

Расположение впускных и выпускных клапанов и рекомендуемые для них тепловые зазоры

• Захватив ключом «на 19» болт шкива насоса гидроусилителя руля, необходимо начать вращать его.

• Выставить метки, как показано на изображении ниже.

• При помощи щупа проконтролировать зазор.

• При отклонении теплового зазора от нормы, необходимо ослабить контргайку и вращением регулировочного винта настроить требуемый зазор. По завершении операции требуется затянуть контргайку.

• По окончании регулировки первого цилиндра следует провернуть шестерню распредвала на 90°. После этого поршень третьего цилиндра окажется в ВМТ. Тепловой зазор необходимо проконтролировать и отрегулировать аналогично первому цилиндру.
• Дальнейшими поворачиваниями шестерни распределительного вала на 90° выставить ВМТ в 4 и 2 цилиндре. Контроль и регулировка теплового зазора клапанов для всех цилиндров аналогична.
• По завершению регулировки необходимо собрать все в обратном порядке. При этом является обязательным установка новой прокладки клапанной крышки.

• Произвести пробный запуск двигателя. Никаких посторонних звуков из подкапотного пространства исходить не должно.

Рекомендации по регулировке теплового зазора клапанов

Согласно мануалу, выставлять метки шестерен распредвала рекомендуется при помощи вращения болта крепления шкива коленвала. Делать это весьма неудобно, так как для этих целей необходимо демонтировать правое переднее колесо и декоративный кожух. Автовладельцы нашли более удобный метод выставления меток. Для этих целей подходит крепление шкива гидроусилителя руля. При этом ключ для обоих вариантов требуется одинаковый — «на 19».

Наиболее опытные автовладельцы рекомендуют для выставления ВМТ ориентироваться не на метки на шестернях, а на положение толкателей. Они должны смотреть друг на друга под углом 30°, как показано на изображениях ниже.

Положение толкателей для выставления ВМТ 1 цилиндраВерхняя мертвая точка 4 цилиндраПоложение толкателей во время ВМТ второго цилиндра

Регулировка клапанов на Хонда | Автосервис Хонда — сеть станций техобслуживания Honda в Москве

Звоните!  +7 495 188-12-68  Регулировка клапанов от 2000 рублей!

По регламенту, на всех бензиновых двигателях Хонды требуется регулярная, каждые 45 000 км пробега, регулировка тепловых зазоров клапанов.

Как правило, владелец Хонды, обращаясь в непрофильный сервис с задачей — Отрегулировать клапана, слышит в ответ пренебрежительное — «у вас там гидрокомпенсаторы, их менять надо, а не регулировать»  Для таких чудных сервисов становится открытием, что Хонда десятилетия делает мощные и технологичные моторы без гидрокомпенсаторов. По одной из версии, так происходит из-за наличия системы VTEC в моторах, которая занимает драгоценное пространство для гидрокомпенсаторов. Так ли это? Сомневаемся, даже на моторах без системы VTEC отсутствуют гидрокомпенсаторы.

Необходимость в регулировке клапанов на двигателях Хонда

Как уже сказано выше, производителем регламентирован интервал в 45 000 км пробега. Именно по наступлению этого интервала необходимо провести регулировку клапанов. Стоит ли говорить, что регулировку нужно выполнить только у специализированного «Хондовского» автосервиса или у официального дилера.   Бытует мнение, что на старых моторах регулировать ничего не нужно. Развеим миф — регулировать нужно.

Что будет если не провести регулировку зазоров клапанов?

Если регулировку не проводить регулярно, возникает риск того, что тепловой зазор будет выше нормы, что приведет к повышенному износу. А это в свою очередь нарушает нормальную работу мотора. Он не встанет, не сломается, но работать будет не правильно. Кроме того, появится шум в работе двигателя. Качественный характеристики начнут снижаться, а с этим возрастет расход топлива и упадет динамика

Пример регулировки клапанов на Хонда Civic VIII 5D

Регулировка зазоров клапанов на Цивик 5D, 8 поколение, двигатель R18A

Для проведения процедуры регулировки клапанов на Хонде Цивик с двигателем R18A необходимо демонтировать декоративную накладку двигателя и..

Отсоединить коннекторы катушек зажигания, отсоединить жгут проводов от клапанной крышки и аккуратно отодвинуть его в сторону. Необходимо следить за тем, что бы защитная оплетка жгута не повредилась в момент отвода. Если свечи не подлежат замене, то демонтировать катушки нет необходимости. От себя, рекомендуем все же произвести демонтаж и осмотр катушек и свечей зажигания. Две минуты труда могут позволить предотвратить поломку авто в пути.

Дополнительно, необходимо отсоединить провода от генератора.

Проводим демонтаж клапанной крышки. До этой процедуры необходимо провести демонтаж небольшой накладки за клапанной крышкой. На фото она не попала, но проблем с ней возникнуть ни у кого не должно.

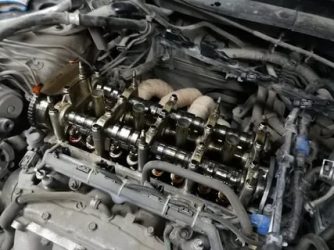

Клапанная крышка демонтирована. Взору предстал достаточно запущенный клапанный мезанизм. Автомобиль имеет небольшой пробег, чуть более 100 т.км. Всему виной нарушение регламента обслуживания автомобиля. Из-за этого масло дало вот такое отложение..

Владелец не стал проводить очистку поверхности клапанного механизма и мы провели регулировку клапанов.

Зазоры в клапанном механизме двигателя R18A следующие: Впускные клапаны 0,20±0,02 мм , Выпускные клапаны 0,25±0,02 мм

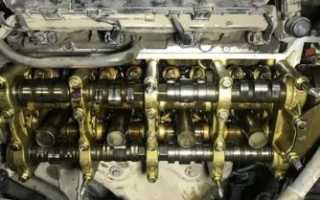

Спустя время владелец этого автомобиля приехал к нам на замену прокладки клапанной крышки и вот что мы увидели под крышкой:

Риски которые Вы видите, это попытка обработать поверхность стальной щеткой. Попытка не имела продолжения, к счастью.

Автовладелец сменил масло и стал проводить ТО каждые 5 000 км пробега.

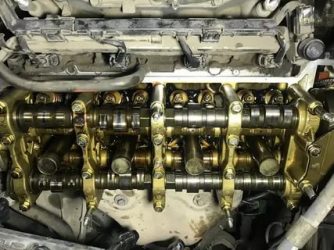

На фотографии состояние после 15 000 км пробега и трех циклов замены моторного масла.

Как видно, масло достаточно сильно смыло отложения.

Эксперимент продолжается. По окончании сообщим Вам марку и характеристики этого масла

Величина зазоров для регулировки клапанов двигателей Хонда

Регулировка клапанов осуществляется только на остывшем двигателе с температурой +20…26 градусов по Цельсию.

Все зазоры указаны в мм.
