Не работает компрессор автомобильный для подкачки шин

Компрессор для колес: подкачка шин для автомобиля, как выбрать автокомпрессор

Каждый автомобилист знает, что помимо самых важных атрибутов в машине должна присутствовать такая необходимая вещь, как компрессор. Такой агрегат является незаменимым помощником в сложной ситуации со спущенным колесом в пути. Особенно если до ближайшего СТО очень далеко. Компрессор для накачки колес потихоньку вытесняет из рынка обычные насосы. Это и не удивительно, ведь для подкачки шин обычным насосом необходимо прилаживать массу физических усилий. А в случае с компрессором никаких лишних телодвижений не нужно, прибор делает все самостоятельно за считанные минуты.

Такие приборы стоят дороже, чем насосы, но основополагающим моментом в данном случае является производительность. Подобные агрегаты используются не только для накачивания шин, их сфера эксплуатации немного шире. Например, компрессор может применяться для:

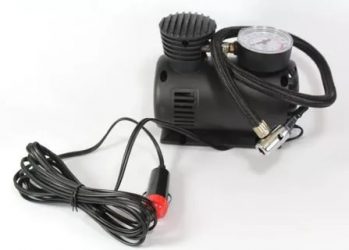

Компрессор для подкачки колес автомобильный

• покрасочных работ;
• работы пневмоинструмента;
• накачивания лодок, бассейнов, мячей.

Но наиболее распространенная сфера его использования — это подкачка колес.

На рынке авто оборудования представлено множество моделей компрессоров, которые отличаются друг от друге по цене и комплектации. И каждый автолюбитель может выбрать для себя именно тот вариант, который ему идеально подойдет.

Если компрессор нужен только для накачивания, то лучше брать модели маленьких габаритов, которые питаются от прикуривателя автомобиля. А если речь идет об использовании прибора в иной отрасли, то необходимо рассматривать варианты подороже и побольше.

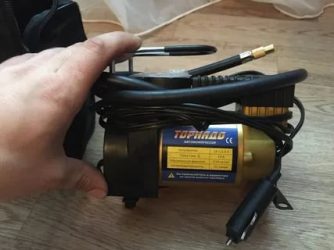

Ремонт компрессора для подкачки шин для автомобиля

Несмотря на свою универсальность и простоту использования, компрессор тоже имеет свойство ломаться.

Поломок может быть масса, и если такое случается, то агрегат лучше сдать в ремонт. Но если на это нет денег, то можно попробовать отремонтировать его самостоятельно. Для начала необходимо разобраться, из чего прибор состоит. Компрессор имеет:

• поршень;
• цилиндр;
• электродвигатель;
• манометр;
• иные мелкие комплектующие, как например, насадки, щетки, кабеля и т. д.

Детали компрессора для колес

Такие агрегаты выпускаются мембранного типа и поршневого. И каждый из них имеет свои сильные и слабые места. Самые пустяковые причины поломки прибора:

• перегорание предохранителя;
• повреждение провода питания;
• повреждение шланга;
• порча прокладки;
• поломка насадки.

Эти проблемы считаются самыми пустяковыми, так как для их решения достаточно купить испортившуюся деталь и просто заменить. А вот поломку посерьезнее не так уж легко починить. Самое важное в таком вопросе — правильно определить вышедшую из строя запчасть.

Когда агрегат напрочь перестает функционировать, и явных причин прекращения его работы не обнаружено, то виной всему может стать возгорание двигателя либо вибро-катушки. В такой ситуации ремонту он почти не подлежит и намного дешевле выйдет купить новый компрессор, чем пытаться реанимировать поломанный.

Случается и такое, что прибор работает, но не качает воздух.

Тогда корень проблемы может быть в износе поршня либо фторопластового кольца. В такой ситуации можно произвести ремонт, просто заменив вышедшие из строя детали. Но как показывает практика, дешевле будет купить новый агрегат. Сделать ремонт автокомпрессоров для накачки шин просто, когда известно, что именно сломалось.

Но в мембранных и поршневых моделях специфика поломок в корне отличается, как и их ремонт.

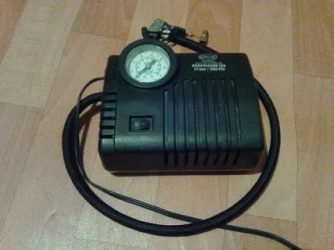

Мембранный компрессор для колес автомобиляПоршневые приборы для накачивания автошин имеют больше возможных поломок, чем мембранные.

Например:

• не запускается;
• не качает воздух;
• резкое падения давления;
• влажность поступаемого воздуха повышена;
• сильная вибрация мотора.

Когда агрегат не запускается, то нужно проверить подачу напряжения в компрессор при помощи отвертки-индикатора. Если фаза есть, то нужно проверить предохранитель. Он может оплавиться и испортиться. В таком случае достаточно его просто заменить и пользоваться прибором дальше.

Все заменяемые детали должны быть равноценными ранее присутствующим, иначе прибор может просто не заработать.

Если установленный предохранитель сразу же сгорает при запуске, то здесь корнем проблемы может служить короткое замыкание. Следует прозвонить всю схему и выявить запчасть, провоцирующую замыкание. После этого ее просто нужно будет заменить на новую. Иногда проблемой может стать сбой настроек реле, которые управляют давлением. Для определения этой поломки следует выпустить из компрессора весь воздух и опять включить. Если мотор работает, то необходимо сбросить настройки, и если он перестает функционировать, то тут необходима его замена.

Правильная эксплуатация прибора играет очень важную роль в его долговечности.

Если агрегат подвергается интенсивной работе, во время которой работает термозащита, то остужать его нужно не менее чем 25 минут. Из строя может выйти не только предохранитель, но вместе с ним и термозащита. В таком случае проблема может быть с реле.

Но лучше не лезть туда самостоятельно, для ремонта поломки такого типа стоит сдать прибор в специализированный сервис. Если давление в компрессоре постоянно падает, то из строя может выйти поршень. Сначала следует разобрать агрегат, а затем выпустить из него воздух и почистить клапан от грязи.

Если давление все-равно падает, то понадобится замена клапана.

Ремонт поршневого прибора

У мембранных компрессоров чаще всего страдает мембрана. Ее выход из строя может быть спровоцирован попаданием в газовую полость блока посторонних частиц. Чтобы не допустить такого, необходимо следовать следующим правилам работы с прибором:

• постоянное поддержание чистоты в блоке;
• своевременная замена износившихся деталей;
• исключение попадания грязи в блок с мембраной.

Такой вид компрессора может также подвергнуться пустяковым поломкам, как например, повреждение шланга, провода питания, поломка насадки.

С причинами поломок все ясно, но вот где брать запчасти для автокомпрессоров для накачки шин? Тут есть несколько вариантов решения проблемы:

• интернет-магазин;
• специализированный магазин;
• рынок.

Каждый сам решает, как приобрести необходимые запчасти и в каком именно месте это сделать.

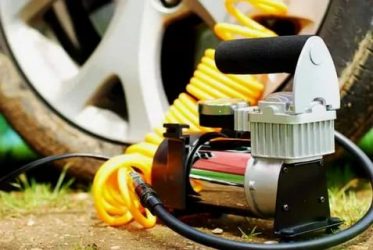

Как выбрать компрессор для автомобиля для накачивания колес

Иногда приходится накачивать спущенную шину далеко от СТО, и надежный компрессор обязан в этом максимально помочь. На рынке авто принадлежностей предоставлено много марок и моделей приборов, которые могут подкачать не только шины, но и бассейны, мячи и т. д. Прежде чем покупать такой агрегат, стоит определиться с целью его использования. Если компрессор нужен только для автомобиля, то не нужно гнаться за дорогими мощными моделями. Для такого дела подойдет небольшой прибор, работающий от прикуривателя. Вообще при выборе необходимо уделять особое внимание таким позициям:

• производительность и мощность;
• конструкция;
• габариты;
• производитель.

Говоря о мощности, внимание нужно заострять на том, до скольки атмосфер будут накачиваться шины. Конечно, чем мощнее компрессор, тем лучше. Но не стоит переплачивать большие деньги только за мощность, которой в принципе столько и не надо. Чтобы подкачивать колеса машины, нужен небольшой прибор, который запросто поместится в багажнике и не будет занимать много места. А чем мощнее агрегат, тем больше его размеры.

Также стоит учитывать, какая именно комплектация необходима, прибор будет поршневой либо мембранный.

Если производитель играет большую роль в выборе, то стоит обращать внимание и на этот аспект. Когда никак не получается выбрать самостоятельно, то можно в интернете почитать отзывы пользователей о том или ином продукте. Неплохими моделями являются отечественные компрессоры и китайские. США и Европа поставляют продукцию, которая в разы дороже от вышеупомянутых производителей.

Компрессор для шин Daewoo dw50

Еще необходимо обратить внимание на корпус прибора. Лучше выбирать железный, так как пластиковые модели считаются хрупкими и недолговечными. Совершая покупку, нужно осматривать компрессор на наличие дефектов, иначе потом с ним будет куча проблем. Также очень важным аспектом является гарантийный талон и срок его действия. Лучше отдавать предпочтение приборам с длительным гарантийным сроком.

Основные характеристики автокомпрессоров

Основными характеристиками приборов для накачивания колес являются:

• производительность;
• манометр;
• давление;
• сферы использования.

Производительность выражается в литрах в минуту. Она указывается в характеристике каждой отдельно взятой модели.

Когда производительность исчисляется показателями 30-40 литров в минуту, то какой прибор отлично подойдет для того, чтобы накачать шину любой легковушки. Грузовики и внедорожники требуют производительности около 50-70 литров в минуту. Давление агрегата иногда отличается от заявленного в характеристике производителем.

Поэтому особое внимание на этом заострять не стоит. А вообще максимальное рабочее давление у автомобильного прибора составляет до 8 атмосфер. Манометр, которым оснащен компрессор, бывает стрелочный и цифровой. Значение манометра играет важную роль при накачивании шин, поэтому его точность очень важна. Такие механизмы разделяются по классу точности, чем меньше цифра, тем точнее прибор.

Не стоит скупиться и продолжать накачивать колеса обычным насосом. Автомобильный компрессор сделает это намного быстрее и без лишних физических усилий. Тем более, что некоторые модели оснащены такими дополнительными опциями, как: откачка воздуха, автоматическое выключение, отключение при перегреве и т. д. Поэтому купив качественный прибор, можно решить не только проблему спущенного колеса.

Ремонт автокомпрессора для подкачки шин своими руками

Портативный компрессор (насос) для подкачки шин можно встретить в багажнике практически любого легкового автомобиля. Автолюбителям такие агрегаты известны достаточно давно — в США они впервые появились в 30-х годах прошлого века, а в СССР был достаточно популярен компрессор «Темп-1».

В настоящее время купить автомобильный компрессор/насос можно как на официальных сайтах производителей, так и в специализированных авто- и интернет магазинах. По данным специалистов наибольшим спросом пользуются компрессоры торговых марок «Беркут», «Торнадо», «Агрессор» и др.

Кроме того в последнее время владельцы автомобилей оснащают своих любимцев кондиционером, основным элементом которого также является малогабаритный компрессор. Все об автомобильных компрессорах – материале далее.

Классификация и принцип действия автомобильных насосов

На отечественном рынке автомобилисты могут встретить насосы двух типов: вибрационного (или мембранного) и поршневого. Аппараты первой группы качают воздух, используя эластичные свойства специальной мембраны (диафрагмы), совершающей поступательно-возвратный ход. В поршневой технике сжатие воздуха осуществляется за счет работы кривошипно-поршневой группы.

Вибрационный компрессор

В насос диафрагменного типа сжатие рабочего вещества осуществляется благодаря:

• электромотору;
• 2-х клапанам (впуск и выпуск);
• камере сжатия;
• диафрагме;
• поршню;
• штоку;
• кривошипно-шатунному механизму (КШМ);
• картеру КШМ с маслом, чтобы смазать поршень.

Принцип действия диафрагменного компрессора — с помощью КШМ вращение вала электродвигателя преобразуется в череду поступательных и возвратных (вверх-вниз) движений поршня, который воздействует диафрагму. При ходе поршня вниз мембрана увеличивает в размере рабочую камеру и создает в ней разрежение, что вызывает срабатывание впускного клапана и обеспечивает приток воздуха.

Заполнение камеры воздухом прекращается в тот момент, когда мембрана под действием поршня начинает движение вверх. Тогда впускной клапан закрывается, а рабочий объем камеры начинает уменьшаться, за счет чего и осуществляется сжимание воздуха. Когда диафрагма достигает верхней точки, срабатывает выпускной клапан и сжатый воздух выходит наружу, попадая в накачиваемую шину через соединительный шланг.

Многократное повторение этого цикла и дает возможность накачать шину.

Поршневой компрессор

Устройство автонасоса поршневой группы несколько сложнее мембранной, хотя практически состоит из аналогичных по назначению составных частей:

• электродвигателя;
• одного или нескольких цилиндров (аналог камеры сжатия), каждый из которых снабжен двумя клапанами;
• воздушного фильтра;
• одного или нескольких поршней, каждый из которых соединен с КШМ (шатун+кривошип);
• картера КШМ с маслом для смазки поршней.

Принцип действия воздушной поршневой группы компрессоров схож с работой вибрационных насосов, только всасывание и сжатие поступающего в цилиндр воздуха осуществляется не мембраной, а двигающимся вверх-вниз поршнем, снабженным специальным уплотняющим кольцом.

Поломки автонасосов и возможность самостоятельного ремонта

Каждый владелец автокомпрессора сталкивался с ситуацией, когда необходима накачка колеса, а насос не включается вообще или внезапно перестает работать. Зачастую это случается из-за перегорания плавкой вставки в предохранительном блоке автомобиля либо по причине обрывов питающего кабеля, посредством которого насос подключается к гнезду «Прикуриватель» в салоне машины или непосредственно к аккумуляторной батарее.

Обе эти неисправности легко могут быть устранены владельцем автомобиля своими руками. Для этого в первом случае нужно просто заменить перегоревший предохранитель, а во втором — визуально или с помощью тестера найти место повреждения кабеля и любым доступным способом соединить концы оборванных проводов. Если вновь установленный предохранитель опять перегорает, то, скорее всего, где-то замыкает, и требуется более сложный ремонт. Включать компрессор можно только после того, как будет найдена и устранена неисправность.

Еще одна поломка, характерная для любого компрессора, — стравливание воздуха из-за того, что протерся шланг, соединяющий насос с автомобильной шиной. В этом случае шланг нужно заменить.

Важно! В тех случаях, когда причиной неисправности является возгорание обмотки электромотора, ремонт автомобильного компрессора нецелесообразен. Связано это с тем, что цена нового электромотора составляет порядка 80% стоимости готового изделия.

Но существует еще ряд неисправностей, характерных для того или иного вида автомобильных компрессоров.

Насосы мембранной группы

Насосы вибрационного типа из строя выходят редко. При этом наиболее уязвимым элементом такого агрегата является мембрана (диафрагма), изготавливаемая в основном из резины или эластичных полимеров. Длительная эксплуатация мембранного насоса обеспечивается за счет исключения возможности попадания влаги, а также частиц пыли и грязи внутрь камеры сжатия. Существенное значение имеет также своевременная замена износившихся деталей и узлов. В процессе эксплуатации вибронасосов чаще всего износу подвергаются:

• диафрагмы, которые могут «задубеть» при низких температурных условиях;
• газовые клапана;
• ограничители давления.

Насосы поршневой группы

Владелец поршневого насоса также может столкнуться с рядом типичных неисправностей, характерных именно для этой категории компрессоров. Среди них чаще других встречаются случаи, когда:

• двигатель насоса работает, но компрессор воздух не качает;
• на выходе компрессора отсутствует необходимое давление;
• насос самопроизвольно отключается.

Устранить эти неисправности нетрудно, однако при этом придется разобрать компрессор. Осуществляется это в следующем порядке – сначала откручивают винты (4 шт.), удерживающие крышку картера, и убирают ее, затем снимают головку цилиндра, удалив крепления, расположенные на поршневой головке. Далее нужно диагностировать и при обнаружении устранить неисправности в порядке, приведенном в таблице.

Неисправность	Причина	Устранение
Неисправность клапана в головке цилиндра не позволяет компрессору нормально качать воздух.	Факторы, провоцирующие неисправность:

Ø износ или смещение уплотнительного кольца, находящегося под клапаном;

Ø поломка клапанной пластины;

Ø наличие грязи, скопившейся под клапаном.

Чтобы определить причину, вызвавшую неисправность, необходимо демонтировать из головки цилиндра уплотнительный диск с клапаном. Вышедшие из строя детали следует заменить, а сдвинувшееся уплотнительное кольцо возвратить на место. Кроме того, нужно избавиться от имеющихся загрязнений. Еще одна неисправность, из-за которой компрессор перестает функционировать в штатном режиме, — деформация уплотнительного поршневого кольца. Поломка происходит, как правило, из-за перегрева компрессора. Чтобы придать деформированной детали изначальную форму, ее необходимо обработать жидкостью WD-40 или растворителем 646. Однако, прежде чем приступить к этой операции, необходимо демонтировать не только рубашку гильзы, но и саму гильзу. После того, как уплотнительное кольцо приобретет прежнюю эластичность, ему придают былую форму, а затем возвращают все снятые детали на свои места. Прокрутив вал электродвигателя, убеждаются, что поршень в гильзе двигается правильно. Самопроизвольное отключение компрессора может произойти из-за срабатывания системы термозащиты. Происходит это из-за неплотного прилегания гильзы к стенкам своей рубашки. Устраняют имеющийся зазор путем несложной доработки, использовав для этого тонкий лист алюминия, например, от банки из-под пива. Плотно обмотав этим листом гильзу, ее с небольшим усилием возвращают на место. Отвод тепла при этом улучшится и самопроизвольное отключение насоса должно прекратиться.

Не работает компрессор автомобильный для подкачки шин

Автомобильный компрессор есть практически у каждого автомобилиста. Он значительно облегчает эксплуатацию автомобиля, чем и объясняется его популярность. Однако из-за некоторых особенностей конструкции он может выйти их строя. Если в таком случае отдавать его в ремонт, то придется ждать долгий период времени, поэтому многих интересует, а как же отремонтировать компрессор своими руками.

Конструкция

Ремонт компрессора невозможно произвести, если не знать, как он устроен. Кому-то устройство этого прибора покажется простым, но все же разберем его.

В основном, автокомпрессор состоит из:

1. Электродвигателя;
2. Манометра;
3. Цилиндра;
4. Поршня;
5. Иных комплектующих, которые отличаются в разных моделях.

Между собой компрессорные электронасосы различаются на мембранные и поршневые. Мембранные работают по простому принципу: внутри цилиндра сжимается газ за счет уменьшения объема самого цилиндра.

https://www.youtube.com/watch?v=cIBWv_L-phA

Поршневые компрессоры устроены немного сложнее. Внутри них находится поршень, который при взаимодействии с коленвалом начинает всасывать воздух и передавать его в автомобильную камеру. Такой тип приборов наиболее популярен.

У мембранных компрессоров наиболее часто выходит из строя сама мембрана. Для того, чтобы продлить срок службы такого устройства, необходимо всегда держать его в чистоте и исключать попадание различного мелкого мусора внутрь его.

У поршневых проблем уже побольше. Наиболее частые из них:

1. Не запускается,
2. Не качает воздух,
3. Выбивает предохранители,
4. Резкое падение давления воздуха,
5. Излишние шумы при работе,
6. Пропускание воздуха.

Все эти проблемы можно устранить.

Ремонт

Итак, причин того, что компрессор не работает, может быть несколько. Для точного определения необходимо произвести диагностику. Для этого понадобится специальная отвертка-индикатор, с помощью которой необходимо проверить подаваемое напряжение.

Если здесь все в норме, то необходимо посмотреть предохранители, и если они перегорели, то заменить их.

Чаще всего после таких действий устройства для подкачки шин начинают работать в обычном режиме. Однако бывает такое, что предохранитель вновь перегорает. Это является признаком короткого замыкания.

Для его обнаружения необходимо проверить всю электрическую цепь и в случае необходимости заменить неисправные элементы.

Также не редкость, когда прибор перестает работать из-за сброса настроек реле. Выявляется это следующим способом: необходимо выпустить воздух, а затем включить компрессор. Если слышно, как работает моторчик, то нужно сбросить настройки. Если мотора не слышно, значит, он неисправен и требуется его замена.

У некоторых возникает проблема, что в самом начале работы приходит в негодность предохранитель вместе с термозащитой. Возможное решение этой проблемы – замена предохранителя на более подходящий.

Если же даже после этого улучшений в работе нет и ситуация повторяется, то исправить все своими силами не получится. Необходимо обращаться в автосервис или другую специализированную службу.

У поршневого компрессора проблема плохой работы может быть из-за самого поршня. Чтобы ее устранить, достаточно выпустить воздух, а затем очистить клапан от различного мусора.

Где взять комплектующие

Магазинов с комплектующими для автокомпрессоров много. Как правило, запчасти можно найти в автомагазинах. Для удобства также некоторые заказывают комплектующие через интернет-ресурсы.

Самое главное в таком случае – купить оригинальные запчасти. Для уверенности в этом необходимо запросить сертификат соответствия. От качества запчастей будет зависит дальнейшая работа компрессора.

Бывает случается такая ситуация, что колесо у автомобиля немного травит (подспускает) и его приходиться подкачивать. Но вот незадача, при подключении автокомпрессора, он немного поработал и заглох или не включился вообще. Здесь мы попробуем разобрать наиболее распространенные поломки и причины связанные с отказом работы автокомпрессоров и устранения их.

Цены в интернет-магазинах: Компрессор автомобильный BERKUT R14 (автомобильный) compyou.ru 2 860 Р Berkut Компрессор R20 ogo1.ru 8 150 Р Качок Автомобильный компрессор K50 LED желтый Беру 2 650 Р Berkut Компрессор R15 ogo1.ru 3 690 Р Качок К90N Компрессор автомобильный Оксар.ру-Москва 2 374,40 Р Качок Компрессор К30 flashcom.ru 990 Р Еще предложения

Первая и самая распространенная причина, это перегорание предохранителя в блоке предохранителей автомобиля или на проводе автокомпрессора, где зачастую он установлен. Эта поломка одна из самых частых, но она относится к разряду (лёгких) и не требует особых навыков в ремонте электромеханических изделий и разборки автокомпрессора. В случае перегорания предохранителя, нужно лишь заменить его на новый, соответствующего номиналом.

Автомобильный компрессор – устройство и ремонт своими руками

Портативный компрессор (насос) для подкачки шин можно встретить в багажнике практически любого легкового автомобиля. Автолюбителям такие агрегаты известны достаточно давно — в США они впервые появились в 30-х годах прошлого века, а в СССР был достаточно популярен компрессор «Темп-1».

В настоящее время купить автомобильный компрессор/насос можно как на официальных сайтах производителей, так и в специализированных авто- и интернет магазинах. По данным специалистов наибольшим спросом пользуются компрессоры торговых марок «Беркут», «Торнадо», «Агрессор» и др.

Кроме того в последнее время владельцы автомобилей оснащают своих любимцев кондиционером, основным элементом которого также является малогабаритный компрессор. Все об автомобильных компрессорах – материале далее.

На отечественном рынке автомобилисты могут встретить насосы двух типов: вибрационного (или мембранного) и поршневого. Аппараты первой группы качают воздух, используя эластичные свойства специальной мембраны (диафрагмы), совершающей поступательно-возвратный ход. В поршневой технике сжатие воздуха осуществляется за счет работы кривошипно-поршневой группы.

Компрессоры с манометрами

Эксплуатировать насос, оборудованный манометром, значительно комфортнее, чем его аналог без измерительного прибора.

На заметку! Если манометр в комплект поставки насоса не входит, его можно купить самостоятельно и установить непосредственно на шланге. Штатный манометр, как правило, подключается к головке цилиндра.

Как любой измерительный прибор, манометр может внезапно, без всякой на то причины, выйти из строя. При этом он может отображать недостоверные данные или вообще не работать. Тогда необходима замена манометра. Если приобретен измерительный прибор с иными присоединительными размерами, при замене можно использовать переходник с соответствующими резьбовыми отводами.

Совет! Опытные автолюбители рекомендуют приобрести манометр, оснащенный механизмом для стравливания излишка рабочей среды. Это позволит сбрасывать лишнее давление в накачиваемой воздухом шине простым нажатием на имеющийся рычаг.

Компрессор автокондиционера

В замкнутом контуре системы кондиционирования воздуха в автомобильном салоне компрессор обеспечивает перекачку хладагента из конденсаторного радиатора (контур низкого давления) к испарительному радиатору (контур высокого давления). На сегодня в автокондиционерах устанавливают компрессоры трех видов.

1. Поршневые агрегаты, внутри которых оригинальным образом (по кругу, оппозитно и др.) может быть расположено до 10-ти поршней. Чаще всего встречается круговое расположение поршней, движением которых управляет наклонный вращающийся диск.
2. Роторно-пластинчатые агрегаты, в состав которых входит ротор с выдвигающимися лопастями. Сжатие хладагента осуществляется при вращении ротора.
3. Спиральные агрегаты. Они состоят из двух вмонтированных друг в друга спиралей, оси которых сдвинуты на 180°, при этом одна из них закреплена неподвижно, а вторая вращается.

Компрессор автомобильного кондиционера — это надежный, практически не ломающийся узел. К редким неисправностям чаще всего приводит элементарное пренебрежение правилами его эксплуатации.

Возможные причины поломки

Основными причинами, которые приводят к выходу из строя компрессора, являются:

• избыток фреона в системе кондиционирования;
• утечка фреона из-за трещин в переднем сальнике (манжете) вала компрессора;
• поломка вентилятора охлаждения;
• загрязненность радиатора кондиционера (конденсора);
• нарушение циркуляции хладагента.

Все вышеперечисленные недостатки в работе системы кондиционирования приводят к возрастанию нагрузки на компрессор, что рано или поздно сказывается на его работоспособности.

Важно! Компрессор может выйти из строя также из-за естественного износа своих деталей и узлов.

Когда обращаться к мастеру

Ремонт компрессора, являющегося частью системы кондиционирования автотранспорта, представляется достаточно сложным и ответственным делом. Некачественно выполненные работы могут привести к выходу из строя всей системы, устранение неисправностей которой приведет к значительным материальным затратам. Поэтому лучше всего при малейшем подозрении на наличие дефекта в компрессоре обратиться к специалистам сервисной службы. Признаками неисправностей могут служить:

• монотонный шум, исходящий из компрессора при работающем автомобильном моторе и выключенном кондиционере;
• неисправная муфта компрессора, которая не включается, хотя напряжение на электромагнитную катушку поступает;
• негерметичность компрессора, выявленная внешним осмотром;
• посторонние звуки, исходящие от компрессора во время работы;
• разброс показаний манометра (или их отсутствие) при работающем кондиционере.

Резюмируя вышесказанное, следует отметить, что компрессорное оборудование, используемое для подкачки автошин, в большей части предусматривает самостоятельный ремонт, в отличие от такового в автокондиционерах. Важно отметить, что запчасти, необходимые для ремонта насосов, можно без труда найти как на авторынке, так и в специализированных магазинах.

Лучшие автокомпрессоры 2019 года

Автомобильный компрессор Качок К50 на Яндекс Маркете

Автомобильный компрессор AUTOPROFI AK-30 на Яндекс Маркете

Автокомпрессор Качок К90X2C на Яндекс Маркете

Автомобильный компрессор BERKUT R15 на Яндекс Маркете

Автомобильный компрессор MEGAPOWER M-14001A на Яндекс Маркете

Как отремонтировать автомобильный компрессор?

Автомобильный компрессор пришел на смену ручному и ножному насосу для подкачки шин. Самое приятное преимущество этого прибора в том, что он полностью автоматизирован и для того, чтобы накачать колесо не нужно применять физических усилий. Удобно когда компрессор всегда под рукой, где бы вы ни находились. Однако случается так, что он выходит из строя и тогда может потребоваться ремонт.

Почему компрессор сегодня является вещью первой необходимости для водителя? Ведь вокруг столько СТО и шиномонтажек, где можно подкачать шин, и в случае необходимости произвести прочий ремонт. Все просто. Колесо может спустить где угодно, например, в горной местности или в дачном массиве, далеко за городом — там не всегда поблизости окажется специализированная мастерская. И потом, контроль над ситуацией лучше не упускать и самостоятельно устранить проблему, быстро, без лишних трат и хлопот.

Причины поломки компрессора

Наиболее распространенной причиной неисправности автомобильного компрессора является банальное перегорание предохранителей. Может сгореть предохранитель блока или же тот, что располагается на проводе. Такая поломка не является серьезной и очень быстро устраняется. Тем более что запчасти для того чтобы произвести ремонт, можно купить практически в каждом магазине, на пример тут exist.ua.

Также один из вариантов, при котором компрессор выходит из строя, предполагает повреждение провода питания. Определить эту неприятность весьма просто. Достаточно визуально исследовать провод и найти место надрыва или надлома. С этой проблемой тоже можно справиться легко и быстро наверняка каждый мужчина менял вилку на проводе утюга.

Бывают и более серьезные причины неработоспособности автомобильных компрессоров. Допустим при возгорании обмотки электродвигателя или виброкатушки, редко удается спасти пациента.

Если вы обнаружили, что компрессор включается, но не дает нужного действия, то есть не качает воздух, ищите проблему в износе поршня или фторопластового кольца. В этом случае дешевле будет приобрести новый автокомпрессор, чем производить ремонт и покупать новые запчасти.

Но чаще всего проблема не стоит остро и требует небольшого вмешательства, замены запчасти или комплектующего. Обычно это прохудившейся шланг, клапан, одеваемый на сосок колеса, резиновое кольцо-прокладка, щетки, насадки.

Особенности автокомпрессоров

Благодаря тому, что в комплектации автомобильного компрессора имеются различные насадки, его можно использовать не только для подкачки шин автомобиля, но еще для мячей, надувных лодок, велосипедов и т.д. То есть компрессор плюс насадки это универсальный прибор, позволяющий решить сразу несколько задач.

Для того чтобы произвести ремонт компрессора, важно знать его устройство и особенности. Итак, каждый представитель автомобильных компрессоров оснащен:

• Электродвигателем;
• Манометром;
• Цилиндром;
• Поршнем;
• Иными комплектующими (кабеля, щетки, прокладки, сосок, насадки).

По своему устройству различают мембранный и поршневой компрессоры. Принцип работы мембранного компрессора заключается в сжатии газа, за счет того, что поступательные движения мембраны уменьшают объем камеры. Мембрана, зажатая между цилиндром и крышкой, начинает колебаться и действует как поршень.

Поршневые же компрессоры оснащены специальным поршнем, который при соединении с коленвалом, всасывает воздушные массы. Они пользуются гораздо большей популярностью среди автолюбителей.

Для обеспечения наибольшего давления, поршневые компрессоры работают в ступенчатом режиме. Так, сжатая воздушная масса перегоняется от одного цилиндра к другому, посредством охлаждающей трубки. Объем одного цилиндра намеренно больше второго, зато последний дожимает воздух, повышая КПД прибора.

Слабые места мембранного компрессора

Самая слабая часть мембранных компрессоров — это мембрана. Если в газовой полости блока скапливаются посторонние частицы. Важными аспектами работы с таким компрессором являются:

1. Поддержание чистоты блока.
2. Исключение попадания влаги и грязи в мембранный блок.
3. Своевременная замена запчасти (мембрана, газовый клапан, ограничитель давления).

Слабые места поршневого компрессора

Самые распространенные проблемы с поршневым компрессором, это:

• Компрессор отказывается запускаться;
• Не происходит выброса воздуха в ресивер, хотя мотор работает;
• Выбивает предохранители;
• Давление воздуха резко падает;
• Некорректная работа автомата термозащиты;
• Влажность воздуха, нагнетаемого компрессором, повышена;
• Мотор работает на повышенных вибрациях;
• Место соединения шланга и насадки протерлось и воздух травит.

Что делать, если компрессор не запускается

Если аппарат работать отказывается, нужно произвести определенные диагностические действия, при помощи отвертки-индикатора. Исследуем, есть ли фаза, и подается ли напряжение. Если с фазой все в порядке, переходите к проверке предохранителей, быть может, они оплавились. Если дело именно в этом, то просто замените предохранитель. Важно помнить, совершая ремонт, устанавливаемые запчасти должны быть равноценными.

После замены все должно заработать, однако, бывает такое, что предохранитель вновь перегорает. Это наводит на мысль о возможном коротком замыкании. Нужен ремонт. Прозвоните схему. Когда неисправные детали буду установлены, замените их на новые аналогичные запчасти.

Отказ работы компрессора может быть связан со сбоем настроек реле, управляющего давлением. Для того чтобы диагностировать эту проблему, проделайте следующее: выпустите воздух и снова запустите компрессор. Если вы слышите звук работающего мотора — сбросьте настройки, мотор не функционирует, нужно его заменить. Помните, что при интенсивной работе термозащиты, необходимо остужать мотор не менее 20 минут, это нормализует работу компрессора.

Особое внимание заслуживает ситуация, когда при включении прибора, выходят из строя и предохранитель и термозащита. Если проблема лишь в том, что установленный предохранитель не рассчитан на рабочую мощность агрегата, то ремонт сводится к простой замене запчасти. А вот если из строя вышло реле, не пытайтесь лезть туда самостоятельно. Для того чтобы получить квалифицированный ремонт отправляйтесь в сервис.

В ситуации, когда несправен поршень, нужно разбирать устройство. При совершении починки, выпустите воздух, очистите клапан от грязных образований, если давление продолжает падать — проблема в клапане, он требует замены.

Где брать запчасти для ремонта компрессора

При таком обилии автомагазинов и мест продажи комплектующих, голова просто может пойти кругом. Где же приобретать запчасти для починки или новые насадки. В принципе большой разницы в местах продажи запасных частей нет. Это вопрос удобства для каждого. Кто-то идет в специализированный магазин, то-то на шрот, а кому-то удобно и выгодно заказывать запчасти через интернет. На вкус и цвет как говориться.

Главное, при совершении покупки не нарваться на подделку. Оригинальные запчасти — залог долгого их служения. Просите сертификат или гарантийный талон, приобретая у продавца новые детали для починки компрессоров.

В целом ремонт компрессора несложен и его можно произвести, не имея соответствующего опыта или квалификации. Хотя лучше заранее предотвратить поломку, просто ухаживая за техникой.

Устройство автомобильного компрессора для подкачки шин и его ремонт своими руками

После появления первых ДВС главной задачей конструкторов и инженеров с самого начала стало повышение производительности силовой установки. Другими словами, основной целью является увеличение мощности двигателя. Как известно, самым простым способом становится решение физически увеличить рабочий объем двигателя и количество цилиндров. Двигатель «засасывает» из атмосферы больше воздуха, в результате можно сжигать больше горючего.

При этом такие силовые агрегаты с увеличенным рабочим объемом большие по размерам и весу, их дорого производить, не всегда удается разместить такой мотор в подкапотном пространстве компактного легкового спортивного авто и т.д. Еще одним способом увеличения мощности двигателя является постройка такого агрегата, который будет «выдавать» необходимую мощность и крутящий момент без увеличения объема камеры сгорания.

Решить задачу позволяет принудительное нагнетание воздуха в цилиндры под давлением. Для нагнетания воздуха на многих ДВС используется турбонаддув, еще одним решением является компрессор (нагнетатель механический). В этой статье мы рассмотрим, как устроен и работает автомобильный компрессор на двигатель, а также какие плюсы и минусы имеет компрессорный двигатель.

Устройство и принцип работы компрессоров

Компрессоры для накачки колес бывают мембранного типа и поршневого. Оба вида аппаратов предназначены для сжатия воздуха и отличаются между собой не только конструктивно, но и принципом работы.

Мембранные аппараты

Если посмотреть на устройство автомобильного компрессора мембранного типа, то можно понять, что основным элементом агрегата, с помощью которого сжимается воздух, является мембрана. Изготавливается она либо из резины, либо из металла.

Состоит мембранный автокомпрессор из следующих элементов:

• электрического двигателя, который приводит в движение привод компрессорного блока;

• камеры сжатия, на которой установлено 2 клапана;
• резиновой, полимерной или металлической мембраны, находящейся в камере сжатия;
• штока, соединяющего поршень с мембраной;
• поршня, соединенного со штоком и шатуном;
• шатуна и кривошипа;
• картера, в котором размещается кривошипно-шатунный механизм (КШМ).

Автокомпрессор работает по следующему принципу. Кривошип преобразует вращение приводного вала в возвратно-поступательные движения шатуна. Тот, соединенный с поршнем, приводит его в движение. Поршень, двигаясь вверх-вниз, приводит в движение мембрану с помощью штока. Двигаясь вниз, мембрана создает разрежение в камере сжатия, благодаря чему открывается впускной клапан. При открытии последнего камера наполняется воздухом.

Двигаясь вверх, мембрана провоцирует закрытие впускного клапана, и начинается процесс сжатия воздуха. При достижении определенной степени сжатия открывается выпускной клапан, после чего воздух под давлением поступает в шланг, соединенный с шиной. При движении мембраны вниз снова создается разрежение в камере, от которого выпускной клапан закрывается, а впускной – открывается. Далее, весь вышеописанный процесс повторяется.

Важно! Благодаря тому, что камера сжатия герметично отделена от картера, воздух на выходе из аппарата не имеет никаких посторонних примесей. Кроме всего, в мембранных агрегатах исключается утечка воздуха через сальники или поршневые кольца, что положительным образом сказывается на производительности автокомпрессора.

Поршневые агрегаты

В аппаратах для накачки шин поршневого типа основной деталью является поршень.

Состоит данный вид автомобильного насоса из следующих узлов и деталей:

• электродвигателя, приводящего в движение привод аппарата;
• камеры сжатия (цилиндра) с впускным и выпускным клапанами;
• воздушного фильтра;
• поршня, имеющего уплотнительное кольцо;
• КШМ, состоящего из шатуна и кривошипа;
• картера, в котором размещается КШМ;
• манометра, которыйпредназначен для контроля уровня давления в шинах и может устанавливаться на цилиндре или шланге.

Работает аппарат следующим образом. КШМ приводится в движение либо с помощью шестеренчатой передачи, либо прямым приводом. Он преобразует вращательные движения вала привода в возвратно-поступательные, что заставляет поршень двигаться вверх-вниз. Поршень, двигаясь вниз, создает в цилиндре разрежение, вследствие чего открывается впускной клапан.

Воздух, проходя через фильтр и открывшийся клапан, попадает в цилиндр. Вследствие движения поршня вверх, воздух в цилиндре подвергается сжатию. При достижении определенного уровня давления в камере сжатия происходит открытие выпускного клапана, через который воздух и выходит из аппарата.

Далее, при движении поршня вниз выпускной клапан закрывается, а впускной – открывается, и цикл повторяется.

Турбо – не турбо

Если кратко, то сейчас есть много конструктивных разновидностей компрессоров. Одни работают используя энергию отработанных газов (ТУРБО), другие — используя привод (НЕ ТУРБО). Именно про вторые мы сегодня и будем говорить. Кстати что лучше турбина или компрессор можете почитать по ссылке.

Если разобрать конструкцию таких узлов, то можно выявить определенное сходство строения. А именно такие компрессоры работают от привода, который не требует вмешательства в штатные системы двигателя, а именно в смазку и систему отработанных газов, что очень важно! Такая конструкция действительно очень проста – устанавливается прямая связь с «коленвалом», что позволяет отлично взаимодействовать двигателю и нагнетателю, при разгонах.

То есть чем выше обороты, тем быстрее вращается «коленвал», а соответственно раскручивает нагнетатель! Благодаря такому взаимодействию практически нет такого явления как «турбояма». Также дополнительным плюсом можно отметить отсутствие работы при больших температурах, как у ТУРБО вариантов, а это значит, что ресурс намного увеличивается – ведь здесь не нужно остывать «турбине», то есть не обязательны «турботаймеры» или «бустконтроллеры», просто глушим машину и работа прекращается. Сайт autoflit.

ru рекомендует действовать точно также. Кому интересно заходите.

Распространенные проблемы поршневых компрессоров

Поскольку конструкция мембранных автокомпрессоров значительно отличается от устройства поршневых, то и некоторые поломки данных аппаратов будут характерны только для определенного вида агрегатов.

К самым часто встречающимся неисправностям поршневых автокомпрессоров, которые можно устранить своими руками, относятся следующие:

Устройство автомобильного компрессора — Решения неисправностей — Фото

Устройство автомобильного компрессора можно назвать довольно простым. Для более полного понимания, разберем общий процесс работы автокомпрессора, а затем перейдем к конкретным деталям.

Итак, для чего нужен автомобильный компрессор? Разумеется, чтобы нам не приходилось пользоваться ручным или ножным насосом для закачки воздуха в шины нашего транспортного средства. Вне зависимости от типа компрессора (о них мы поговорим далее), это устройство, которое тем или иным образом закачивает воздух в специальную полость через впускной клапан, сжимает его (отсюда и название устройства – компрессор, т.е. «сжимающий»), а затем выпускает его из данной полости в шину. Затем цикл повторяется до тех пор, пока автовладелец не выключит устройство.

Существует две разновидности автомобильных компрессоров – мембранные и поршневые. Они несколько отличаются по своим характеристикам и устройству, поэтому стоит отдельно остановиться на каждой из разновидностей, рассмотрев их устройство, принцип работы, преимущества и недостатки.

Мембранные автомобильные компрессоры

В мембранных автомобильных компрессорах элемент, производящий сжатие воздуха — мембрана. Как правило, изготавливается она из резины или полимеров. Основными элементами конструкции мембранного компрессора являются:

• Мембрана;
• Камера сжатия;
• Впускной/выпускной клапана;
• КШМ (кривошипно-шатунный механизм);
• Поршень;
• Шток;
• Электродвигатель.

Общая схема работы мембранного компрессора выглядит следующим образом. Электродвигатель вращает вал, кривошипно-шатунный механизм преобразует это вращение в возвратно-поступательное движение шатуна, который соединен с поршнем. Поршень при помощи штока крепится к мембране. Когда мембрана двигается в одну сторону – создается разрежение воздуха в камере сжатия.

Под воздействием разрежения, открывается впускной клапан, наполняющий воздухом рабочий объем компрессора. Двигаясь в противоположном направлении, мембрана закрывает клапан и сжимает поступивший воздух. При достижении нужной степени сжатия открывается другой клапан, подающий сжатый воздух в шину.

Далее мембрана вновь меняет направление движения, разрежая воздух в камере, закрывая выпускной клапан, следом открывая впускной, и т.д.

Питание автомобильный компрессор, может получать от прикуривателя, автомобильной АКБ или собственного аккумулятора (в таком случае аккумулятор нужно время от времени заряжать от сети 220В), в зависимости от мощности.

Поршневые автомобильные компрессоры

В поршневых компрессорах элементом, создающим разрежение и производящим сжатие воздуха, является поршень. Основные составные части поршневых компрессоров таковы:

• Поршень в цилиндре;
• Впускной/выпускной клапана;
• КШМ;
• Электродвигатель.

Конструкцией многих поршневых устройств также предусматривается манометр для автомобильного компрессора и воздушный фильтр для очистки поступающего воздуха от посторонних примесей. Питание автомобильного компрессора поршневого типа также осуществляется от прикуривателя, автомобильного аккумулятора или встроенной в устройство батареи.

Общая схема работы поршневого компрессора схожа с вышеописанной. Электродвигатель вращает привод, это вращение передается на КШМ и преобразуется в движение поршня. Когда поршень двигается в одну сторону, он открывает впускной клапан. Воздух поступает в цилиндр (при этом очищаясь, если предусмотрен воздушный фильтр) и сжимается поршнем. Далее давление растет, вызывая открытие выпускного клапана, воздух подается через шланг в автомобильную шину, поршень вновь создает разрежение, закрывая выпускной клапан, открывая впускной и т.д.

Преимущества и недостатки

У каждой из вышеописанных разновидностей имеется перечень плюсов и минусов, обусловленных конструкцией устройства. Рассмотрим их поподробнее.

• Мембранные компрессоры. Они считаются наиболее надежными, так как в конструкции устройства не предусмотрено трущихся деталей. В случае выхода мембраны из строя ее легко заменить. Однако мощность таких компрессоров значительно ниже мощности поршневых устройств, что делает процесс накачки больших колес очень длительным. К тому же, их крайне не рекомендуется использовать при низких температурах – замерзшая мембрана потеряет эластичность и попросту порвется, приведя компрессор в негодность.
• Поршневые компрессоры. Они обладают высокой мощностью, их можно использовать в любых погодных условиях. Однако в случае выхода из строя поршня, аппарат либо не пригоден к ремонту, либо попросту не выгоден.

Сперва рассмотрим возможные неисправности автомобильных компрессоров. Чаще всего встречаются следующие проблемы:

• Устройство не включается;
• Устройство включается, но воздух не качает;
• Устройство не создает нужного давления в шине;
• Устройство выключается само.

Если автомобильный компрессор не включается, вероятнее всего, проблема в электрической «начинке» аппарата. Следует проверить провода автомобильного компрессора, уровень зарядки аккумулятора (как автомобильного, так и встроенного, если он есть) и состояние предохранителей автомобиля (в случае замыкания контактов в прикуривателе предохранитель может сгореть). Также вероятен выход из строя электродвигателя, вращающего приводной вал – в таком случае будет проще легче приобрести другой компрессор, так как ремонт обмоток электродвигателя обойдется примерно в ту же (если не большую) сумму.

Если автомобильный компрессор не качает воздух, но слышна работа электродвигателя, причина может заключаться в клапанах устройства. Компрессор нужно разобрать и проверить состояние уплотнителя, установленного под клапаном – со временем он может износиться и начать пропускать воздух, в результате сжатия не происходит и воздух не поступает в шины. Часто проблема может заключаться в ослаблении винта, который закрепляет КШМ на валу – в таком случае электродвигатель будет вращать вал, но КШМ останется на месте. Если у вас устройство мембранного типа – при разборке проверьте целостность мембраны.

Недостаточное давление в шине, создаваемое аппаратом, также чаще всего связано с износом уплотнительных колец – либо на клапанах, либо на поршне (для поршневых компрессоров).

Самопроизвольное отключение компрессора чаще всего объясняется срабатыванием механизма защиты от перегрева (если он есть). Если компрессор выключился после долгой работы – ему просто нужно немного остыть. В случае, если выключение происходит практически сразу же – проблема может заключаться в заводском браке, вследствие которого отвод тепла будет осуществляться хуже, чем необходимо.

Какой автомобильный компрессор выбрать?

Теперь немного поговорим о нюансах выбора компрессоров. В первую очередь отметим – желание сэкономить немного денег при покупке автомобильного компрессора может привести к необходимости покупки нового буквально через пару месяцев. Порой производители стараются удешевить свои изделия, используя пластик вместо металла, или «оцинковку» вместо высококачественной легированной стали. Поэтому — при покупке стоит обратить особое внимание на качество материалов, из которых произведено изделие.

Далее стоит определиться с типом компрессора. Как мы говорили ранее, мембранные – надежнее, но слабее в плане мощности. К тому же их нельзя использовать зимой (по крайней мере, не отогрев предварительно в салоне автомобиля). Поршневые мощнее, но чаще выходят из строя.

Если у Вас небольшие колеса и высочайшая производительность не требуется – вполне достаточно мембранного компрессора, он не займет много места в салоне или багажнике и обеспечит при этом приемлемую скорость накачки.

Для грузовых автомобилей однозначно больше подходят поршневые, а если вас интересует еще более высокая скорость накачки – стоит обратить внимание на двухцилиндровые автомобильные компрессоры.

Также крайне желательно, чтобы компрессор был оснащен манометром, позволяющим контролировать полученное давление в шинах. Также среди ассортимента продукции имеются автомобильные компрессоры с ресивером – емкостью для хранения сжатого воздуха. Такие модели полезны в качестве оборудования для шиномонтажа, когда требуется скорейшая накачка шин, или конструирования пневмосистемы автомобиля. Ресивер занимает довольно много места, поэтому с собой его возят лишь в редких случаях.

Дмитрий Серегин 21 декабря, 2018

в: Полезные советы и устройство авто

Компрессоры
