Двигатель 1 ZZ (FE) — Ресурс и технические особенности

Силовой агрегат производства Японии совсем недавно устанавливался на автомобилях фирмы Тойота, предназначенных для внутреннего рынка. Двигатель 1ZZ попал на европейский, а затем и на Российский авторынки сравнительно недавно. По всем параметрам он заменил своего предшественника 3S-FE. Многие автомобилисты по достоинству оценили высокое качество и отличные технические характеристики нового двигателя 1 ZZ FE. Ими отмечены такие явные преимущества, как повышенные мощностные показатели (120 – 140 лошадиных сил) и сверхвысокая надежность японского двигателя внутреннего сгорания.

Выпуск модификаций семейства двигателя Toyota 1ZZ-FE

В течение длительного периода производства данных двигателей были разработаны и выпущены образцы различных модификаций:

Японский завод изготовитель Toyota Motor Manufacturing West Virginia, расположенный в городе Буффало в США, занимался изготовлением 1ZZ-FE. Этот мотор – наиболее востребованный среди всей линейки, сборка двигателя 1ZZ FE велась в течение девяти лет, начиная с 1998 года. Данный двигатель обладает мощностью около 140 л. с.

В отличие от 1ZZ-FE, в конструкцию силового агрегата 1ZZ-FED входят кованые шатуны меньшего веса.

Сборка двигателя производилась на японском предприятии Shimoyama Plant.

Двигатель 1ZZ-E предназначен для работы на биотопливе, в соответствии со стандартом Е85. Его производили для автомобилей Бразильского рынка.

Перечень автомобилей, на которых установлен Тойота двигатель 1 ZZ:

• Toyota Corolla;
• Toyota Avensis;
• Toyota Caldina;
• Toyota Vista;
• Toyota Premio;
• Toyota Celica;
• Toyota Matrix XR;
• Toyota Allion;
• Toyota MR2;
• Toyota Opa;
• Toyota Isis;
• Toyota Wish;
• Lotus Elise;
• Toyota WiLL VS;
• Chevrolet Prizm;
• Pontiac Vibe.

Двигатель 1ZZ технические характеристики

Название двигателяToyota 1ZZМатериал изготовления блока цилиндров и ГБЦСплав алюминия с гильзами из чугунаТопливная системаИнжекторРасположение цилиндровРядноеЧисло цилиндров4 шт. Каждый цилиндр имеет четыре клапанаДлина хода поршня91,5 ммОбъем двигателя1794 см3Мощность120 – 143 л. с.Крутящий момент165 – 171 н.м об/минВид топливаБензин АИ 92Соответствие нормам экологииЕвро-4Вес двигателя 1ZZ135 кгПоказатели вязкости моторного масла5W-30, 10W-30. Синтетика.Интервал замены масла5 – 10 000 км пробега1ZZ FE ресурс двигателя200 000 км

При езде по городским магистралям с напряженным автомобильным движением расход бензина равен свыше 10 литров. На загородных трассах двигатель Toyota 1ZZ наиболее экономичен – потребление около 6,2 л. При движении в смешанных режимах – 8 литров бензина соответственно.

Существенные изменения в конструкции нового двигателя 1ZZ

В отличие от предшественника двигателя 7А, здесь изменен блок цилиндров.

• Он теперь изготавливается из алюминия и имеет меньший вес.
• Привод газораспределительного механизма оснащен цепной передачей вместо привычного ремня ГРМ.
• Установлены системы: газораспределения VVTi, зажигания DIS-4.
• Метод изготовления шатунов – ковка.
• Увеличен ход поршня.
• Используются клапаны меньшего веса.

Основные недостатки двигателей Toyota 1ZZ-FE

Данный мотор отличается выносливостью, повышенной надежностью, поломки в его устройстве случаются крайне редко.

За время эксплуатации были замечены наиболее часто встречающиеся проблемы в работе двигателей семейства Toyota 1ZZ. Некоторые из них отмечены в следующем списке:

• повышение расхода смазочной жидкости;
• появление стуков и непривычных шумов в работающем моторе 1ZZ;
• плавающие обороты;
• вибрации двигателя 1ZZ;
• плохая устойчивость рабочих элементов силового агрегата против возможных перегревов;
• сравнительно небольшой ресурс Toyota 1ZZ, равный 200 тысяч километров.

Замечено, что причиной повышенного потребления моторного масла здесь являются маслосъемные кольца. Народными умельцами найдено решение данной проблемы – замена на новые детали, которые произведены не в 2005 году, а немного позже. Чтобы восстановить работоспособность двигателя, достаточно поменять устаревшие маслосъемные кольца и долить моторное масло в картер Toyota 1ZZ до объема равного 4,2 литра.

Постукивания двигателя вызваны чаще всего чрезмерным растяжением цепи ГРМ. Как правило, это замечается после пройденного расстояния в 150 000 километров. Чтобы избавиться от данного дефекта, нужна замена цепи ГРМ на двигателе 1ZZ. Если с цепью все в порядке, рекомендуется обследовать приводной ремень и его натяжитель. Наименьшая вероятность стука двигателя – сбой регулировок зазоров клапанов на 1ZZ.

Чтобы устранить такой дефект в работе двигателя внутреннего сгорания, как плавающие обороты, необходимо промыть блок дроссельной заслонки, а также клапан режима холостого хода.

При возникновении вибраций двигателя следует проверить его заднюю подушку. Если дефектов не выявлено, придется привыкать к данной особенности конкретного двигателя.

Материал изготовления блока цилиндров часто деформируется вследствие работы при повышенных температурах. Если геометрия данного узла нарушена, придется заменять его на новый блок.

Внимание: Официально считается, что 1ZZ одноразовый двигатель, который не ремонтируется и не восстанавливается, капремонт здесь не проводится. Двигатели, выпущенные на базе 1ZZ-FE после 2005 года, отличаются большей надежностью и долговечностью. Это моторы нового поколения: 2ZZ-GE (спортивная модель), 3ZZ-FE, и наиболее совершенная модификация двигатель 4ZZ-FE.

Особенности технического обслуживания двигателя 1ZZ-FE

Данный мотор не отличается повышенной капризностью, техобслуживание проводится в определенные сроки, оговоренные регламентом. Завод изготовитель разработал следующие правила:

• Проводить замену моторного масла через каждый пробег в 10 тысяч километров.
• Если машина с двигателем Toyota 1ZZ эксплуатируется в напряженном режиме этот параметр сокращается до 5 000 км пройденного пути.
• Зазоры клапанов газораспределительного механизма нужно регулировать после пробега в 20 000 км.
• Цепь ГРМ нуждается в замене на новый узел через 150 – 200 000 км.

Ввиду того, что японский двигатель Toyota 1ZZ-FE относится к одноразовому типу механизмов, его капитальный ремонт неосуществим. Такие мероприятия, как перегильзовка гильз здесь не проводится, конструкцией данные действия не предусмотрены. Коренные вкладыши также не подлежат восстановлению. Продлить срок эксплуатации двигателя Toyota 1ZZ можно только за счет соблюдения правил проведения технического обслуживания.

При заклинивании двигатель 1ZZ отремонтировать будет достаточно проблематично. Однако, торговая сеть авторынка предлагает наборы специальных ремкомлектов производства Германии для японских двигателей Toyota 1ZZ.

Как продлить эксплуатационный период двигателя ZZ-FE>>>

Замена цепи ГРМ 1ZZ-FE Toyota RAV4

Нас посетил недавно купленный Toyota RAV4 2001 года, двигатель 1ZZ-FE 1,8 литра с VVT-i, замена цепи ГРМ. Поскольку на спидометре 190 тысяч и к тому же осмотр показал, что цепь болтается на звездах распредвалов во всех направлениях, да еще и имеет провис. Но это не самое страшное, данный автомобиль ест масло ведрами, а причина проста, залегли маслосъемные кольца, это болезнь двигателя 1ZZ-FE 1,8 литра до 2005 года. Если кому интересно подробно читаем в статье посвященной замене поршней здесь.

Процедура замены цепи на данном двигателе особых проблем не вызывает, напрягает только все время мешающиеся трубки кондиционера и гидроусилителя и один болт крепления опоры двигателя под блоком АБС, великое множество лестных слов было высказано в отношении всей семьи инженера спроектировавшего этот автомобиль пока я пытался его открутить. Для замены нам понадобится: полный комплект ГРМ, прокладка клапанной крышки, тюбик высокотемпературного герметика, огромное желание и несколько чашек кофе.

Комплект для замены цепи ГРМ выглядит следующим образом.

1 – успокоитель цепи.

2 – башмак натяжителя цепи.

3 – звездочка системы VVT.

4 – звездочка распределительного вала выпускных клапанов.

5 – звездочка коленчатого вала.

6 – сальник коленвала.

7 – цепь привода ГРМ.

8 – автоматический натяжитель цепи.

Для начала осмотр.

Начнем

Снимаем декоративный пластик и откручиваем четыре болта крепящих модули зажигания. Снимаем модули.

Выворачиваем восемь болтов, две гайки и одну шпильку на 10 клапанной крышки. На фото отсутствует впускной коллектор, так как его сняли для разборки двигателя, вам снимать не надо.

Снимаем клапанную крышку вместе с прокладкой.

Отключаем минусовую клемму аккумулятора. Отсоединяем всю проводку с генератора и откручиваем два болта крепящих его. Снимаем генератор. Фото с тыльной стороны.

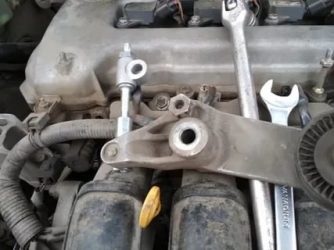

Поддомкрачиваем двигатель. Снимаем опору двигателя, выкручиваем три болта на 14. Если два боковых выкручиваются с помощью карданчика без проблем, то третий под блоком АБС …, а так же две гайки и болт на 14 крепление опоры к кронштейну двигателя. Вынуть опору мешает клапан VVT, его аккуратно снимаем. Крепится одним болтом на 10.

Сливаем антифриз с радиатора и блока цилиндров.

Кран на блоке находится под выпускным коллектором. На радиаторе слева, снизу.

Выставляем верхнею мертвую точку.

Снимаем переднее правое колесо и пластиковый брызговик.

Метка на шкиве коленвала должна быть напротив метки «0» на крышке ГРМ.

На звездах распределительных валов две метки друг напротив друга. Если этого не произошло, проворачиваем коленвал на один оборот.  Качество фото хромает, поскольку сделано гибкой камерой. По-другому сфотографировать не получается так как мешают трубки кондиционера, АБС и ГУР.

Сымитируем положение на снятых деталях.

На звездочки выпускного распредвала метим звено цепи напротив верхней метки. На звездочке VVT звено напротив длинной метки.

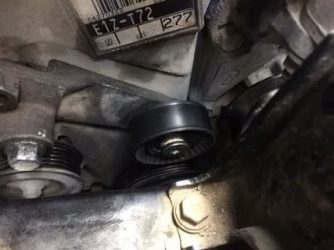

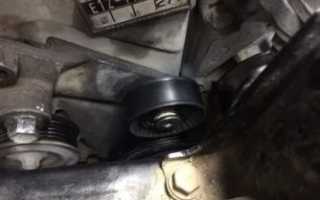

Снимаем ремень привода вспомогательных агрегатов. Ключом на 19 за специальный выступ на автоматическом натяжителя проворачиваем его по часовой стрелки и снимаем ремень. Ослабляем болт крепления натяжителя.

Отворачиваем гайку крепления натяжителя.

Снять натяжитель мешает лонжерон в который упирается болт. Что бы его вытащить придется подданкратить двигатель. Ставим домкрат под переднею часть и на опоре КПП откручиваем гайку и вынимаем болт.

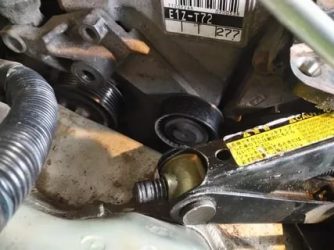

Поднимаем переднею часть двигателя по максимуму и снимаем натяжитель. Так же выворачиваем шпильку, на которой он держался, поскольку она будет мешать снять крышку цепи ГРМ.

Так же, вывернув три болта на 14, вынимаем кронштейн опоры.

Откручиваем шесть болтов на 10 крепления помпы.

Снимаем насос охлаждающей жидкости. Два болта короче остальных, на фото их не вынули. Запоминаем или метим места.

Стопорим коленвал, откручиваем болт и снимаем шкив коленвала. Что бы застопорить коленвал используем простой способ, включаем пятую передачу, в тормозной диск вставляем подходящею по размеру отвертку, так что бы она заклинила его у тормозного суппорта и легким движением руки открутите болт.

Отверните 8 болтов на 10 и три на 12 крышки ГРМ. Снимите датчик положения коленвала. Так же снимаем насос гидроусилителя, два болта на 12.

Вверху слева на крышке установлен натяжитель цепи ГРМ, снимаем его открутив две гайки на 10.

Вынимаем его.

Снимаем крышку ГРМ. На снятой крышке видны места нахождения болтов ее крепления.

Снимаем ротор датчика положения коленчатого вала.

Откручиваем один болт башмака натяжителя и два успокоителя цепи, их снимаем.

На натяжителя видны следы недопустимого износа.

Ставим метку на звене цепи ГРМ напротив метки звездочки коленчатого вала.

Снимаем старую цепь и звездочку коленвала. На трех звеньях новой цепи ГРМ есть стандартные метки, желтые или черные, зависит от производителя. Если приложить нашу цепь к новой, все метки должны совпасть, так же как количество звеньев.

Отворачиваем болт муфты VVT, удерживая распредвал ключом. Снимаем звездочку VVT. Не в коем случае откручивайте четыре пятигранных болта.

Так же поступаем со звездочкой выпускного распредвала.

Механизм привода ГРМ выглядит так.

Промываем все детали, очищаем от старого герметика все прилегающие поверхности. Распредвалы и коленвал не крутим.

Сборка

Устанавливаем на свои места звездочку VVT и выпускного распределительного вала. Затягивая болты незабываем держать ключом распредвалы.

Ставим на место звездочку коленчатого вала и успокоитель цепи. На новой цепи находим две метки расположенные примерно на шесть звеньев друг от друга. Это метки распредвалов. Устанавливаем новую цепь, при этом совмещаем метки распредвалов и метку коленвала.

Ветвь цепи от звездочки выпускного распредвала, через звездочку VVT и до звездочки коленвала должна быть натянута. При этом должны совпасть метки на звездочках распредвалов. Ставим башмак натяжителя. На блоке для него вверху есть специальный паз, который надает ему «вывалится».

Собранная конструкция выглядит так.

Ставим на место крышку ГРМ, предварительно смазав контактирующие поверхности герметикам. Ставим новый натяжитель. Чека обращена вверх. Затягиваем две гайки.

Что бы привести натяжитель в рабочее состояние необходимо: надавить аккуратно наверх башмака натяжителя широкой отверткой до упора, так что бы ни повредить его и отпустить. Если натяжитель разрядился, то при последующим надавливание свободный ход будет очень небольшой. Для уверенности можно согнуть небольшой крючок из проволоки и аккуратно сдвинуть чеку, если сдвинулась, то все в порядке. Ну, или воспользоваться гибкой камерой.

После чего проливаем цепь ГРМ и звезды новым моторным маслом. Проворачиваем коленвал два оборота и проверяем метки на шкиве коленвала и между звездочек распределительных валов. На цепи метки уедут, внимание на них не обращаем, связано это с тем, что количество зубьев на звездочке коленвала меньше количества звеньев цепи ГРМ в разы. Если все метки встали на место, приступаем к окончательной сборке. Ставим на место все детали в порядке обратном снятию.

Заводим автомобиль. Забываем о данной процедуре еще на 160 000 км.

Интересное видео о проверки муфты VVT

В любой литературе написано что муфта отрегулирована на заводе и разбирать ее категорически запрещается, поскольку собрать и отрегулировать самостоятельно не получится. На видео видно как при первой сборки закусило. Я вам не советую разбирать.

Удачи на дорогах. Ни гвоздя, ни жезла.

Двигатель Toyota 4ZZ-FE

Серия моторов ZZ не слишком украсила имидж Toyota. С самого первого 1ZZ не все шло по плану, особенно, что касается ресурса и надежности. Самый маленький агрегат серии – 4ZZ-FE, который выпускался с 2000 по 2007 годы для бюджетных комплектаций Короллы и ряда ее аналогов. На мировом рынке было продано немало единиц авто с данным двигателем, поэтому информации о его конструкции, плюсах и минусах достаточно.

Конструктивно двигатель 4ZZ-FE мало чем отличается от 3ZZ – несколько более мощной и объемистой версии. Конструкторы заменили коленвал и сделали ход цилиндра гораздо меньше. Это позволило уменьшить объем, а также сделать мотор более компактным. Но это также оставило все традиционные неполадки и проблемы данной силовой установки, о которых известно очень много.

Технические характеристики 4ZZ-FE – главные данные

Мотор выпускался в качестве бюджетной альтернативы более объемистым агрегатам. Создатели планировали меньший расход топлива, улучшение характеристик для городской поездки. Но вышло не все так гладко, как хотелось. На трассу на данном агрегате лучше вообще не выезжать, да и в городе старт со светофоров получается уж очень вялым.

Главные характеристики двигателя следующие:

Рабочий объем	1.4 л
Мощность ДВС	97 л.с. при 6000 об/мин
Крутящий момент	130 Н*м при 4400 об/мин
Блок цилиндров	алюминиевый
Головка блока	алюминиевая
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	79 мм
Ход поршня	71.3 мм
Тип подачи топлива	инжектор, MPI
Тип топлива	бензин 95, 98
Расход топлива:
— городской цикл	8.6 л / 100 км
— загородный цикл	5.7 л / 100 км
Привод системы ГРМ	цепь

Пусть крутящий момент и доступен довольно рано, это не дает мотору никаких преимуществ в эксплуатации.

97 лошадок хватило бы в данной конфигурации для Яриса, но никак не для более тяжелых автомобилей.

Кстати, ставили данный агрегат на Toyota Corolla 2000-2007, Toyota Auris 2006-2008. На Королле агрегат захватил целых три версии: E110, E120, E150. Сложно объяснить, почему тойотовцы так и не сделали толковой замены этой силовой установке раньше.

Основные преимущества агрегата 4ZZ-FE

Наверное, преимуществом можно назвать отсутствие гидрокомпенсаторов, которые к тому времени уже были на многих других моторах. Здесь приходится вручную регулировать клапана, искать информацию о зазорах. Но зато нет дорогостоящего ремонта и замены этих самых компенсаторов. Также замена маслосъемных колпачков проходит легче и не доставляет столько финансового дискомфорта.

Также стоит выделить такие преимущества:

• при спокойной поездке получается вполне адекватный расход топлива в любых условиях;
• нет проблем с температурными режимами эксплуатации, если хорошо работает охлаждение;
• генератор обслуживается, а также ремонтируется стартер – замена бендикса дешевле, чем установка нового устройства;
• не нужна замена ремня – на моторе установлена цепь ГРМ, нужно менять только ремень генератора;
• в комплекте с двигателем шли очень надежные японские МКПП, ходят они дольше самого мотора;
• среди плюсов также отмечают умеренную требовательность к качеству топлива.

Возможность проводить простой ремонт стартера, а также простая регулировка клапанов – вот и все серьезные преимущества данной установки. Но ДВС рассчитан на 200 000 км, именно таков его ресурс. Так что особых ожиданий при покупке машины с таким двигателем под капотом быть не должно. Если покупаете авто с большим пробегом, будьте готовы к свапу.

Недостатки мотора 4ZZ-FE – список неприятностей

По поводу проблем данной линейки силовых установок можно говорить очень долго. Многие владельцы сталкиваются с большим расходом. Это возможно из-за различных экологических приборов, которых здесь появилось очень много. Шумы под капотом и звон цепи – нормальное явление. Менять натяжители можно, но помогает это не всегда. Такая конструкция агрегата.

Доставляют неприятности такие особенности установки:

1. Замена цепи требуется уже к 100 000 км пробега. Теряется весь смысл установки этой цепи, лучше бы спроектировали двигатель под обычный ремень ГРМ.
2. Очень часто требуется замена термостата, а его выход из строя чреват перегревом или сбоем рабочей температуры силовой установки.
3. Снять ГБЦ проблематично, равно как и провести ремонт в случае выхода из строя основных деталей этого блока.
4. Для адекватной работы на Тойота Королла потребуется установка подогревателя, в зимнее время агрегат сложно прогревается до рабочих температур.
5. Вопрос обслуживания довольно дорогой. Нужно лить хорошие жидкости, ставить оригинальные комплектующие, цены на которые не самые низкие.
6. Ресурс даже при аккуратной эксплуатации – 200 000 км. Это очень мало даже для такого малого агрегата.

Многих интересует, гнет ли клапана на 4ZZ-FE, если перескочила цепь. Проблема в том, что при перескоке цепи вполне вероятен выход из строя сразу нескольких дорогих узлов ГБЦ. Так что про загнутые клапана вам переживать не придется. Если это произошло, скорее всего, выгоднее найти контрактный агрегат с небольшим пробегом. Это сэкономит ваши деньги.

Как увеличить мощность 4ZZ-FE?

В отзывах можно найти много отчетов о тюнинге данного двигателя. Но заниматься этим можно только в том случае, если в гараже у вас лежит запасная установка в рабочем состоянии. После увеличения мощности ресурс мотора сократится. Да и при хороших вложения удастся получить сверху до 15 лошадиных сил.

Чип-тюнинг практически ничего не дает. Судя по тем самым отзывам, это только разбалансирует двигатель и выводит из строя его основные узлы. А вот замена системы впрыска и выхлопа может дать результат. Дальше идти не стоит. Турбокиты от TRD для данного агрегата не выпускались, а устанавливать какие-либо «колхозные» варианты очень не рекомендуют специалисты.

Выводы – хорош ли силовой агрегат от Тойота?

Наверное, линейка ZZ оказалась одной из самых неудачных в корпорации Toyota. Даже если вы будете регулярно лить дорогое масло и ставить оригинальные фильтры, доехать до 250 000 км у вас практически нет шансов. Мотор разваливается после завершения своего негласного ресурса.

Запчасти на него довольно дорогие, контрактные двигатели доступны, их цена стартует с 25 000 рублей. Но если уж 4ZZ вышел из строя, можно подобрать что-то более презентабельное для вашего автомобиля.

В эксплуатации с 4ZZ-FE также происходит много всяческих неприятностей. Мелкие ремонты окажутся дорогим занятием для владельца. Все это говорит о том, что агрегат не самый надежный, он вообще не подлежит капитальному ремонту и относится к разряду одноразовых установок.

Заказать контрактный двигатель Устал платить за штрафы? Выход есть! Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Грм 1zz: замена цепи

Двигатели семейства ZZ поступили в серию в 88 году прошлого века и устанавливались на многие авто, такие как Toyota Corolla, Avensis, Caldina, Celica. Самым популярным мотором серии стала модификация 1ZZ-FE. От своего предшественника этот тип мотора отличается алюминиевым блоком цилиндров, наличием системы изменения фаз газораспределения VVTi, облегченными клапанами. Еще одним серьезным отличием является то, что на 1ZZ используется не приводной ремень, а цепь газораспределительного механизма. Как раз о замене цепи ГРМ 1ZZ и пойдет речь в нашей статье.

Любой автолюбитель знает, что неисправность привода ГРМ чревата серьезными проблемами. При различных условиях эксплуатации срок работы привода газораспределительного механизма варьируется от 30 до 160 тысяч километров, а своевременная замена этого элемента позволить быть уверенным в работе мотора. Ниже мы поэтапно разберем процесс замены цепи ГРМ на двигателе 1ZZ.

Запчасти

Для замены элемента понадобится ремкомплект, в который будут входить все нужные запчасти и расходники. На рынке представлен большой выбор производителей, чьи комплекты подходят для мотора 1ZZ. Ремень привода генератора (вспомогательных устройств) может не входить в комплект.

Состав ремкомплекта:

• сама цепь привода газораспределительного механизма;
• автоматический гидронатяжитель;
• успокоитель;
• башмак натяжителя;
• шестерня распредвала (выпускных клапанов);
• шестерня системы изменения фаз газораспределения (VVT);
• шестерня коленвала;
• сальник коленчатого вала.

Демонтаж навесного оборудования

В целом, на 1ZZ-FE замена цепи ГРМ мало чем отличается от других моторов.

Начинать следует с демонтажа декоративной пластиковой накладки мотора. Затем:

• снять модули зажигания (4 болта);
• откручиваем 8 болтов, шпильку и 2 гайки на клапанной крышке 1ZZ-FE и снимаем ее с прокладкой;
• отключаем и демонтируем генератор, предварительно сняв «минус» с аккумулятора.

1 — коленчатый вал, 2 — насос ГУР, 3 — натяжитель, 4 — насос ОЖ, 5 — генератор, 6 — компрессор кондиционера

Для следующих манипуляций необходимо поддомкратить двигатель:

• снимаем опору 1ZZ-FE; для этого необходимо выкрутить 3 болта на 14, 2 из которых не потребуют особых усилий; для выкручивания третьего сначала демонтируем клапан системы изменения фаз газораспределения;
• сливаем охлаждающую жидкость с блока цилиндров и радиатора;
• выставить ВМТ (верхнюю мертвую точку) и снять переднее правое колесо вместе с брызговиком.

Метки и снятие нятяжителя ремня навесных агрегатов

Метки грм 1ZZ-FE: метки на шкиве коленчатого вала нужно выставить с нулевой отметкой на крышке газораспределительного механизма. Делается это путем проворачиванием коленвала.

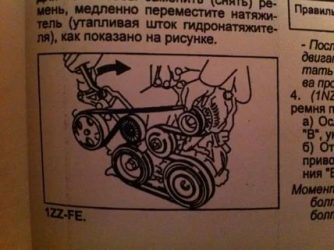

Снимаем ремень генератора (на натяжителе ремня имеется выступ, который необходимо провернуть).

Чтобы снять натяжитель цепи, необходимо поддомкратить 1ZZ (под переднею часть). Не забудьте также демонтировать шпильку, на которой натяжитель крепился, чтобы она не мешала демонтировать крышку ГРМ. Также вынимаем кронштейн опоры двигателя.

Демонтаж насоса помпы, натяжителя цепи и крышки ГРМ

Откручиваем болты крепления насоса антифриза, демонтируем его. После этого нужно застопорить коленчатый вал и снять шкив. Для стопорения вала поставьте автомобиль на передачу(желательно на пятую), и между тормозным диском и суппортом вставьте отвертку или ключ. Тогда болт на шкиве открутиться довольно легко.

Затем можно приступить к снятию крышки газораспределительного механизма: три болта на 12 и восемь болтов на 10, снимаем ДПКВ (датчик положения коленвала) и насос ГУР (гидроусилителя руля).

После — необходимо демонтировать натяжитель цепи ГРМ.

Снятие старой цепи

Для демонтажа старого привода необходимо снять ротор ДПКВ, башмак гидронатяжителя и пару успокоителей. Совместить метки шестерни коленвала и цепи.

После можно приступить к самому снятию: нижнюю звездочку (свободно двигается вперед и назад) выдвинуть вперед, и цепь можно будет снять. Затем демонтируем шестерню системы VVT-i (отворачивая болт муфты и удерживая распредвал) и звезду распределительного вала выпускных клапанов.

На новой цепи, как и на старой, будут нанесены метки ГРМ, их расположение на обеих должно совпадать.

Вся снятые элементы необходимо промыть и очистить от следов герметика, как и поверхности самого 1ZZ-FE.

Установка новой и сборка

Для начала возвращаем на место шестерни системы VVT-i и распредвала выпускных клапанов (обращаем внимание, что распредвалы должны быть неподвижны), устанавливаем звезду коленвала и успокоитель.

Берем в руки новую цепь: необходимо найти на ней метки ГРМ. Они представляют собой две метки, расположенные друг от друга на расстоянии 6 звеньев. Цвета меток различаются в зависимости от производителя.

При установке необходимо совмещать метки коленчатого и распределительных валов. После установки обратить внимание на то, чтобы все они совпали, и чтобы цепь на участке от звезды распределительного вала выпускных клапанов до звезды коленчатого вала была натянута и не имела провисов. Башмак натяжителя устанавливаем в выделенный для него паз.

Замена ремня привода генератора не составляет труда и практически ничем не отличается от замены на других моторах.

После изложенных процедур можно заняться монтажом крышки газораспределительного механизма (не забываем нанести герметик по периметру крышки). Приступаем к замене натяжителя: после установки нового натяжителя удостоверьтесь в том, что он пришел в рабочую конфигурацию (в противном случае нужно будет его «взвести» отверткой, надавив на башмак до щелчка). Например, с помощью отрезка проволоки можно попробовать сдвинуть чеку.

Смазав новую цепь газораспределительного механизма, прокрутите коленчатый вал на 2 оборота чтобы убедиться, что все метки после этого встанут на свои места (на метки коленвала обращать внимание не стоит, из-за количества зубьев на его звезде метки в любом случае «уедут»).

После контрольной проверки завершаем сборку в обратном порядке.
