Трактор ЮМЗ 6кл ремонт и регулировка сцепления

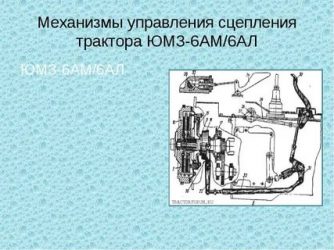

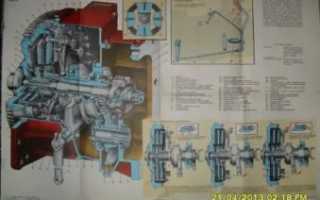

Сцепление тракторов семейства ЮМЗ

Сцепление тракторов семейства ЮМЗ — двухпоточное (главное и ВОМ). Два ведомых диска с фрикционными накладками различаются размерами ступиц

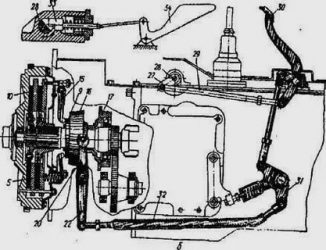

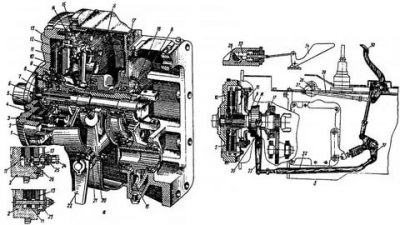

Ведомый диск главного сцепления 10 (рис 1, а) надет на шлицы вала 6, пропущенного сквозь трубчатый вал 18 и передающего вращение коробке передач, а ведомый диск 12 сцепления ВОМ на шлицах трубчатого вала 18. Нажимные диски 11 и 13 стянуты шестью пружинами 4, надетыми на тяги 3.

При выключении главного сцепления нажимные диски 11 и 13 перемещаясь, освобождают только ведомый диск 10, вследствие чего прекращается передача вращения на вал 6 и трактор останавливается, а диск 12, оставаясь зажатым пружинами 4, продолжает передавать вращение к ВОМ.

Совместное перемещение дисков 11, 12 и 13 продолжается до тех пор, пока диск 11 своими упорами 26 не дойдет до трех болтов 24, ввинченных в кожух сцепления.

Если после этого продолжать нажимать на педаль, то назад будет отходить лишь один диск 13, преодолевая сопротивление не только пружин 5, но и пружин 4.

Таким образом, освободится ведомый диск 12 и прекратится передача вращения к ВОМ.

Положение педали, соответствующее выключению главного сцепления, без выключения ВОМ, фиксировано.

Педаль может перемещаться до тех пор, пока блокировочный валик 28 (рис. 1, б), поворачиваемый тягой 29 и рычагом 27, не упрется своей лыской в защелку на валу 32. Это положение соответствует освобождению ведомого диска 10.

Если нужно выключить сцепление ВОМ, то, нажав на педаль 34, оттягивают защелку и освобождают валик блокировки 28, что позволяет выжать до упора педаль 30.

В верхнем положении педаль 30 удерживается пружиной сервомеханизма.

На последних моделях тракторов семейства ЮМЗ сцепление, в отличие от рассмотренного выше, имеет дополнительно переключатель двухскоростного ВОМ (рис. 2) и механический привод управления с гидроусилителем (рис. 3).

Регулировки сцепления

В сцеплении тракторов ЮМЗ-6Л, ЮМЗ-6М производят следующие регулировки;

— свободного хода педали (зазор между упорной втулкой отводки и отжимными рычагами);

— хода педали до упора в защелку, обеспечивающего полное выключение главного сцепления;

— зазора между упорными болтами и передним нажимным диском, обеспечивающим выключение главного без выключения сцепления привода ВОМ.

Регулировку сцеплений ведут в такой последовательности.

Устанавливают свободный ход педали сцепления в пределах 30+5 мм изменением длины тяги. Для увеличения свободного хода тягу следует удлинить, а для уменьшения — укоротить.

Проверяют ход педали до упора в защелку, который должен быть 145 ± 5 мм.

При необходимости ход педали регулируют тягой привода блокировочного валика, для увеличения хода педали тягу укорачивают, а для уменьшения — удлиняют.

Регулируют механизм сервоусилителя так, что бы обеспечить минимальное усилие на педали при выключении сцепления и четкий возврат педали в исходное положение.

Регулировку производят перемещением кронштейна сервоусилителя по овальным отверстиям. Пружины сервоусилителя поджимают упорным винтом, для чего его отвертывают на 3 — 8 мм.

Снимают крышку нижнего люка в корпусе сцепления и завертывают болты 24 до упора (см. рис. 1), а затем отворачивают каждый из них на 716 оборота (семь щелчков стопорного устройства).

При сильном, износе ведомых дисков сцепления его регулировку проводят изменением положения отжимных рычагов с одновременным изменением длины основной тяги. Регулировку выполняют в такой последовательности:

— снимают крышку нижнего люка сцепления;

— регулируют отжимные рычаги с помощью гаек так, чтобы обеспечить размер 73,5 мм между торцом ступицы ведомого диска ВОМ и кулачками отжимных рычагов;

— изменяют длину основной тяги и устанавливают зазор 3 — 4 мм между упорной втулкой отводки и отжимными рычагами.

Разность зазоров для трех рычагов не должна превышать 0,3 мм. После окончательного установления зазора гайки отжимных рычагов зашплинтовывают;

— завертывают болты 24 до упора, а затем отпускают каждый из них на 7/6 оборота.

При работе нового, или отремонтированного (с заменой дисков) сцепления происходит интенсивная приработка дисков и нарушается первоначальная регулировка. На период приработки (примерно 30 ч работы трактора) зазор между втулкой отводки и отжимными рычагами допускается 3+1 мм, а разность зазоров для трех отжимных рычагов не должна превышать 1,3 мм.

Сцепления тракторов ЮМЗ-6КЛ, ЮМЗ-6КМ и ЮМЗ-8070… ЮМЗ-8280 отличается между собой только конструкцией и расположением механизма управления.

Регулируют сцепление после обкатки трактора и через каждые 500 моточасов работы. В сцеплении регулируют зазор между предохранительным кольцом 6 (см. рис. 2) отжимных рычагов 4 и упорной втулкой 7 выжимного подшипника, а также зазор между упорными болтами 8 и упорами 9 на нажимном диске 3 главного сцепления.

Тракторы ЮМЗ-6КЛ, ЮМЗ-6КМ.

Последовательность регулировки

1. Снять крышку нижнего люка в корпусе сцепления.

2. Завернуть упорные болты 8 до соприкосновения их с упорами 9, а затем отвернуть каждый из них на семь щелчков стопорного устройства, что соответствует зазору 1,75 мм между упорными болтами и упорами 9,

3. Отсоединить тягу 6 (см. рис. 3, а) привода механизма управления сцепления от рычага 7 отводки.

4. Повернуть рычаг 7 вверх до упора выжимного подшипника в предохранительное кольцо отжимных рычагов, а затем отпустить его на 4,5 мм, что соответствует зазору 3 — 4 мм между предохранительным кольцом и упорной втулкой выжимного подшипника.

5. Отрегулировать, не изменяя положения рычага 7, длину тяги 6 до совпадения отверстий в тяге с отверстием в рычаге и соединить их.

После значительного износа дисков сцепления восстановление зазора между предохранительным кольцом отжимных рычагов и упорной втулкой выжимного подшипника изменением длины тяги 6 может оказаться невозможным. В этом случае нужно изменить положение отжимных рычагов, а затем укоротить тягу 6 и в указанном порядке (см. п. 4 и 5) отрегулировать зазор.

Для изменения положения отжимных рычагов необходимо выполнить следующее:

1. Снять крышку нижнего люка в корпусе сцепления расшплинтовать гайки 5 (см. рис. 2) тяг отжимных рычагов.

2. Отрегулировать вращением гаек 5 положение отжимных рычагов 4 так, чтобы предохранительное кольцо находилось на расстоянии 83 ± 0,5 мм от плоскости фланца ступицы ведомого диска 2 ВОМ.

Предохранительное кольцо после регулировки должно находиться в плоскости, перпендикулярной оси вращения, т. е. в плоскости, параллельной упорной втулке 7 выжимного подшипника.

Непараллельность не должна превышать 0,3 мм. Перед окончательной проверкой параллельности гайки 5 нужно зашплинтовать.

После замены дисков или другого ремонта сцепления положение отжимных рычагов 4 тоже должно быть отрегулировано гайками 5 так, чтобы расстояние между плоскостью фланца ступицы ведомого диска 2 ВОМ и плоскостью предохранительного кольца 6 было равно 83 ± 0,05 мм

Регулировка механизма управления сцепления

В случае ремонта или замены деталей механизма управления сцепления отрегулировать его необходимо в такой последовательности.

1. Отсоединить тягу 6 (см. рис. 3, а) от рычага 7 и освободить педаль, отвернув гайки 1.

2. Убедиться, что кронштейн 9 через болт 8 упирается в стенку корпуса сцепления. При необходимости отрегулировать положение болта.

3. Подвести рычаг 5 к упору 4 вращением винта10.

4. Отрегулировать зазор между упорной втулкой выжимного подшипника и предохранительным кольцом отжимных рычагов сцепления и соединить тягу 6 с рычагом 7.

5. Отрегулировать механизм блокировки передач изменением длины тяги 2.

6. Запустить двигатель и проверить работу привода. Обратите внимание, что после пуска двигателя рычаг 5 должен остаться на упоре 4.

Если после начала работы двигателя рычаг отходит от упора, нужно ослабить затяжку гаек 1. Педаль при этом должна остаться прижатой к упору А.

Регулировка предохранительного клапана гидроусилителя механизма управления сцеплением.

В случае разборки-сборки или появления признаков нарушения в работе предохранительного клапана необходимо проверить давление и отрегулировать клапан в такой последовательности.

1. Отсоединить (при остановленном двигателе) от гидроусилителя сливной маслопровод 13 и на его место установить манометр.

2. Заглушить отсоединенный маслопровод, так как во время проверки клапана из него будет вытекать масло.

3. Запустить двигатель, установить максимальную частоту вращения коленчатого вала и снять показания манометра.

4. Отрегулировать при необходимости клапан на давление 3 ± 0,5 МПа, при этом температура масла должна быть 50 ± 5°С.

Регулировка механизма блокировки

При затруднении переключения передач необходимо отрегулировать механизм блокировки в такой последовательности.

1. Отсоединить тягу 2 от блокировочного валика 3.

2. Провернуть блокировочный валик в положение, при котором передачи свободно переключаются, и поставить одну из передач в полувключенное положение.

3. Нажать на педаль 16 до упора ее в фиксатор 15. При затруднении нажатия на педаль освободить ее, отвернув гайки 1.

4. Провернуть блокировочный валик З по часовой стрелке до соприкосновения (на ощупь) его кромки с фиксатором в коробке передач.

5. Отрегулировать длину тяги 2, сохранив указанное положение педали и блокировочного валика, и установить ее на место.

6. Проверить регулировку тяги переключением передач при нажатой педали сцепления. Если переключение передач затруднено, укоротить тягу на 0,5 — 1 оборот вилки.

7. Закрутить гайки 1 (если их отворачивали) и проверить правильность их затяжки. Гайки затянуты правильно, если педаль 16 прижата к упору А и после пуска двигателя рычаг 5 остается на упоре 4.

Тракторы ЮМЗ-8070…ЮМЗ-8280. Регулируют сцепление и его привод в такой последовательности.

1. Установить зазор между упорной втулкой выжимного подшипника и предохранительным кольцом отжимных рычагов, равным 4+0.5 мм, для чего необходимо;

[/su_box]

— расшплинтовать и вынуть палец 18 (рис. 3, б);

— винтом 10 установить гидроусилитель 13 с рычагом 14 в верхнее крайнее положение;

— отвернуть винт 10 на 3 оборота и законтрить, что соответствует зазору 4+0,5 мм между предохранительным кольцом отжимных рычагов и упорной втулкой выжимного подшипника, а, следовательно, свободному ходу педали сцепления, равному 30+10 мм, поршень гидроусилителя при этом должен находиться в нижнем крайнем положении;

2. Отрегулировать длину тяги 16 вилкой 17 до совмещения отверстий в тяге и рычаге 19.

3. Вставить и зашплинтовать палец 18. При установке тяги 16 педаль 1 должна упираться в упор А, а поршень и золотник гидроусилителя должны находиться в нижних крайних положениях.

4. Проверить и при необходимости отрегулировать привод механизма блокировки переключения передач, для чего;

— ослабить гайку 7;

— посредством кронштейна 9 через качалку 8 совместить паз «П» в держателе и паз «В» в рычаге 6;

— затянуть гайку 7;

— убедиться, что педаль 1 упирается в упор А.

Запустить двигатель и проверить работу привода. Отрегулированный механизм блокировки передач должен обеспечивать разблокировку валиков коробки передач при ходе педали до упора в фиксатор 3.

Регулировка сцепления юмз 6

Сцепление тракторов семейства ЮМЗ — двухпоточное (главное и ВОМ). Два ведомых диска с фрикционными накладками различаются размерами ступиц. Ведомый диск главного сцепления 10 (рис 1, а) надет на шлицы вала 6, пропущенного сквозь трубчатый вал 18 и передающего вращение коробке передач, а ведомый диск 12 сцепления ВОМ на шлицах трубчатого вала 18. Нажимные диски 11 и 13 стянуты шестью пружинами 4, надетыми на тяги 3.

При выключении главного сцепления нажимные диски 11 и 13 перемещаясь, освобождают только ведомый диск 10, вследствие чего прекращается передача вращения на вал 6 и трактор останавливается, а диск 12, оставаясь зажатым пружинами 4, продолжает передавать вращение к ВОМ.

Совместное перемещение дисков 11, 12 и 13 продолжается до тех пор, пока диск 11 своими упорами 26 не дойдет до трех болтов 24, ввинченных в кожух сцепления. Если после этого продолжать нажимать на педаль, то назад будет отходить лишь один диск 13, преодолевая сопротивление не только пружин 5, но и пружин 4. Таким образом, освободится ведомый диск 12 и прекратится передача вращения к ВОМ.

Положение педали, соответствующее выключению главного сцепления, без выключения ВОМ, фиксировано. Педаль может перемещаться до тех пор, пока блокировочный валик 28 (рис. 1, б), поворачиваемый тягой 29 и рычагом 27, не упрется своей лыской в защелку на валу 32. Это положение соответствует освобождению ведомого диска 10.

Если нужно выключить сцепление ВОМ, то, нажав на педаль 34, оттягивают защелку и освобождают валик блокировки 28, что позволяет выжать до упора педаль 30. В верхнем положении педаль 30 удерживается пружиной сервомеханизма.

На последних моделях тракторов семейства ЮМЗ сцепление, в отличие от рассмотренного выше, имеет дополнительно переключатель двухскоростного ВОМ (рис. 2) и механический привод управления с гидроусилителем (рис. 3).

Регулировки сцепления

В сцеплении тракторов ЮМЗ-6Л, ЮМЗ-6М производят следующие регулировки;

— свободного хода педали (зазор между упорной втулкой отводки и отжимными рычагами);

— хода педали до упора в защелку, обеспечивающего полное выключение главного сцепления;

— зазора между упорными болтами и передним нажимным диском, обеспечивающим выключение главного без выключения сцепления привода ВОМ.

Регулировку сцеплений ведут в такой последовательности.

Устанавливают свободный ход педали сцепления в пределах 30+5 мм изменением длины тяги. Для увеличения свободного хода тягу следует удлинить, а для уменьшения — укоротить.

Проверяют ход педали до упора в защелку, который должен быть 145 ± 5 мм. При необходимости ход педали регулируют тягой привода блокировочного валика, для увеличения хода педали тягу укорачивают, а для уменьшения — удлиняют.

Регулируют механизм сервоусилителя так, что бы обеспечить минимальное усилие на педали при выключении сцепления и четкий возврат педали в исходное положение. Регулировку производят перемещением кронштейна сервоусилителя по овальным отверстиям. Пружины сервоусилителя поджимают упорным винтом, для чего его отвертывают на 3 — 8 мм.

Снимают крышку нижнего люка в корпусе сцепления и завертывают болты 24 до упора (см. рис. 1), а затем отворачивают каждый из них на 716 оборота (семь щелчков стопорного устройства).

При сильном, износе ведомых дисков сцепления его регулировку проводят изменением положения отжимных рычагов с одновременным изменением длины основной тяги. Регулировку выполняют в такой последовательности:

— снимают крышку нижнего люка сцепления;

— регулируют отжимные рычаги с помощью гаек так, чтобы обеспечить размер 73,5 мм между торцом ступицы ведомого диска ВОМ и кулачками отжимных рычагов;

— изменяют длину основной тяги и устанавливают зазор 3 — 4 мм между упорной втулкой отводки и отжимными рычагами. Разность зазоров для трех рычагов не должна превышать 0,3 мм. После окончательного установления зазора гайки отжимных рычагов зашплинтовывают;

— завертывают болты 24 до упора, а затем отпускают каждый из них на 7/6 оборота.

При работе нового, или отремонтированного (с заменой дисков) сцепления происходит интенсивная приработка дисков и нарушается первоначальная регулировка. На период приработки (примерно 30 ч работы трактора) зазор между втулкой отводки и отжимными рычагами допускается 3+1 мм, а разность зазоров для трех отжимных рычагов не должна превышать 1,3 мм.

Сцепления тракторов ЮМЗ-6КЛ, ЮМЗ-6КМ и ЮМЗ-8070…

ЮМЗ-8280 отличается между собой только конструкцией и расположением механизма управления. Регулируют сцепление после обкатки трактора и через каждые 500 моточасов работы. В сцеплении регулируют зазор между предохранительным кольцом 6 (см. рис. 2) отжимных рычагов 4 и упорной втулкой 7 выжимного подшипника, а также зазор между упорными болтами 8 и упорами 9 на нажимном диске З главного сцепления.

Тракторы ЮМЗ-6КЛ, ЮМЗ-6КМ. Последовательность регулировки.

1. Снять крышку нижнего люка в корпусе сцепления.

2. Завернуть упорные болты 8 до соприкосновения их с упорами 9, а затем отвернуть каждый из них на семь щелчков стопорного устройства, что соответствует зазору 1,75 мм между упорными болтами и упорами 9,

3. Отсоединить тягу 6 (см. рис. 3, а) привода механизма управления сцепления от рычага 7 отводки.

4.

Повернуть рычаг 7 вверх до упора выжимного подшипника в предохранительное кольцо отжимных рычагов, а затем отпустить его на 4,5 мм, что соответствует зазору 3 — 4 мм между предохранительным кольцом и упорной втулкой выжимного подшипника.

5. Отрегулировать, не изменяя положения рычага 7, длину тяги 6 до совпадения отверстий в тяге с отверстием в рычаге и соединить их.

После значительного износа дисков сцепления восстановление зазора между предохранительным кольцом отжимных рычагов и упорной втулкой выжимного подшипника изменением длины тяги 6 может оказаться невозможным. В этом случае нужно изменить положение отжимных рычагов, а затем укоротить тягу 6 и в указанном порядке (см. п. 4 и 5) отрегулировать зазор.

Для изменения положения отжимных рычагов необходимо выполнить следующее:

1. Снять крышку нижнего люка в корпусе сцепления расшплинтовать гайки 5 (см. рис. 2) тяг отжимных рычагов.

2. Отрегулировать вращением гаек 5 положение отжимных рычагов 4 так, чтобы предохранительное кольцо находилось на расстоянии 83 ± 0,5 мм от плоскости фланца ступицы ведомого диска 2 ВОМ. Предохранительное кольцо после регулировки должно находиться в плоскости, перпендикулярной оси вращения, т. е. в плоскости, параллельной упорной втулке 7 выжимного подшипника. Непараллельность не должна превышать 0,3 мм. Перед окончательной проверкой параллельности гайки 5 нужно зашплинтовать.

После замены дисков или другого ремонта сцепления положение отжимных рычагов 4 тоже должно быть отрегулировано гайками 5 так, чтобы расстояние между плоскостью фланца ступицы ведомого диска 2 ВОМ и плоскостью предохранительного кольца 6 было равно 83 ± 0,05 мм

Регулировка механизма управления сцепления

В случае ремонта или замены деталей механизма управления сцепления отрегулировать его необходимо в такой последовательности.

1. Отсоединить тягу 6 (см. рис. 3, а) от рычага 7 и освободить педаль, отвернув гайки 1.

2. Убедиться, что кронштейн 9 через болт 8 упирается в стенку корпуса сцепления. При необходимости отрегулировать положение болта.

3. Подвести рычаг 5 к упору 4 вращением винта10.

4. Отрегулировать зазор между упорной втулкой выжимного подшипника и предохранительным кольцом отжимных рычагов сцепления и соединить тягу 6 с рычагом 7.

5. Отрегулировать механизм блокировки передач изменением длины тяги 2.

6. Запустить двигатель и проверить работу привода. Обратите внимание, что после пуска двигателя рычаг 5 должен остаться на упоре 4. Если после начала работы двигателя рычаг отходит от упора, нужно ослабить затяжку гаек 1. Педаль при этом должна остаться прижатой к упору А.

Регулировка предохранительного клапана гидроусилителя механизма управления сцеплением. В случае разборки-сборки или появления признаков нарушения в работе предохранительного клапана необходимо проверить давление и отрегулировать клапан в такой последовательности.

1. Отсоединить (при остановленном двигателе) от гидроусилителя сливной маслопровод 13 и на его место установить манометр.

2. Заглушить отсоединенный маслопровод, так как во время проверки клапана из него будет вытекать масло.

3. Запустить двигатель, установить максимальную частоту вращения коленчатого вала и снять показания манометра.

4. Отрегулировать при необходимости клапан на давление 3 ± 0,5 МПа, при этом температура масла должна быть 50 ± 5°С.

Регулировка механизма блокировки

При затруднении переключения передач необходимо отрегулировать механизм блокировки в такой последовательности.

1. Отсоединить тягу 2 от блокировочного валика 3.

2. Провернуть блокировочный валик в положение, при котором передачи свободно переключаются, и поставить одну из передач в полувключенное положение.

3.

Нажать на педаль 16 до упора ее в фиксатор 15. При затруднении нажатия на педаль освободить ее, отвернув гайки 1.

4. Провернуть блокировочный валик З по часовой стрелке до соприкосновения (на ощупь) его кромки с фиксатором в коробке передач.

5.

Отрегулировать длину тяги 2, сохранив указанное положение педали и блокировочного валика, и установить ее на место.

6. Проверить регулировку тяги переключением передач при нажатой педали сцепления. Если переключение передач затруднено, укоротить тягу на 0,5 — 1 оборот вилки.

7. Закрутить гайки 1 (если их отворачивали) и проверить правильность их затяжки. Гайки затянуты правильно, если педаль 16 прижата к упору А и после пуска двигателя рычаг 5 остается на упоре 4.

Тракторы ЮМЗ-8070…ЮМЗ-8280. Регулируют сцепление и его привод в такой последовательности.

1. Установить зазор между упорной втулкой выжимного подшипника и предохранительным кольцом отжимных рычагов, равным 4+0.5 мм, для чего необходимо;

[/su_box]

— расшплинтовать и вынуть палец 18 (рис. 3, б);

— винтом 10 установить гидроусилитель 13 с рычагом 14 в верхнее крайнее положение;

— отвернуть винт 10 на З оборота и законтрить, что соответствует зазору 4+0,5 мм между предохранительным кольцом отжимных рычагов и упорной втулкой выжимного подшипника, а, следовательно, свободному ходу педали сцепления, равному 30+10 мм, поршень гидроусилителя при этом должен находиться в нижнем крайнем положении;

2.

Отрегулировать длину тяги 16 вилкой 17 до совмещения отверстий в тяге и рычаге 19.

3. Вставить и зашплинтовать палец 18. При установке тяги 16 педаль 1 должна упираться в упор А, а поршень и золотник гидроусилителя должны находиться в нижних крайних положениях.

4. Проверить и при необходимости отрегулировать привод механизма блокировки переключения передач, для чего;

— ослабить гайку 7;

— посредством кронштейна 9 через качалку 8 совместить паз «П» в держателе и паз «В» в рычаге 6;

— затянуть гайку 7;

— убедиться, что педаль 1 упирается в упор А.

Запустить двигатель и проверить работу привода. Отрегулированный механизм блокировки передач должен обеспечивать разблокировку валиков коробки передач при ходе педали до упора в фиксатор 3.

Регулировка сцепления ЮМЗ

Сельскохозяйственный трактор ЮМЗ-6 был создан на базе знаменитого белорусского трактора МТЗ-5. Выпускался на Южном машиностроительном заводе (Украина, г. Днепр) с 1958 года. Конструкция оказалась настолько удачной, что в 1974 г.

документация была выкуплена шведским автоконцерном, который выполнил основательную модернизацию модели и выпустил Volvo BM-700. Сегодня эта старая, но надёжная модель продолжает использоваться, поэтому регулировка сцепления ЮМЗ 6 по-прежнему актуальна.

Выполнить ее можно своими руками — в этом одно из главных достоинств техники, выпускаемой на постсоветском пространстве. Все необходимые детали и расходные материалы имеются в продаже.

Конструкция устройства сцепления

Механизм работает по тому же принципу, что и в других тракторах. В основе конструкции — корзина сцепления ЮМЗ, состоящая из двух отсеков. В первом располагаются муфта сцепления и механизм ее выключения. Во втором, заднем — соединительная муфта и привод ВОМ (вала отбора мощности), что обеспечивает соединение с КПП и задним мостом.

Муфта состоит из нажимных и опорного дисков. Опорный диск зафиксирован на трёх ведущих пальцах маховика мотора шестью болтами. Маховик сообщает муфте постоянное вращение. С КПП и ВОМ она сообщается посредством валов и шлицевых соединений. Вал муфты привода ВОМ — полый, изготовлен как одно целое с ведущей шестерней редуктора ВОМ. Вал главной муфты расположен внутри вала на двух игольчатых подшипниках.

Нажимных дисков шесть штук. Они зафиксированы пружинами, которые надеты на тяги. Когда тракторист выжимает педаль сцепления, они освобождают ведомый диск сцепления ЮМЗ 6. В результате останавливается передача вращения на вал. Трактор прекращает движение, при этом подача крутящего момента на ВОМ продолжается, что позволяет навесному оборудованию продолжать работать. Смещение нажимных дисков ограничено тремя болтами, ввинченными в кожух сцепления. После того как крайний диск упрется в эти болты, ведомый диск освободится, и вращение на ВОМ перестанет передаваться.

Для того чтобы прекратить вращение ВОМ, нажимают на педаль и одновременно оттягивают защелку. Это позволяет освободить валик блокировки, после чего педаль можно выжать до упора и тем самым выключить сцепление ВОМ.

При покупке запчастей важно учитывать год выпуска трактора. На последних моделях ЮМЗ установлен диск сцепления на шариках, что уменьшает трение, снижает вероятность перегрева ступицы, а также обеспечивает диску лучший баланс. При ремонте узла, требующего замены диска, рекомендуется устанавливать именно этот вариант детали, это поможет избежать частых ремонтов в будущем.

Обязательно почитайте:

МТЗ 80: панель приборов

Также с годами трактор получил двухскоростной ВОМ с переключателем и гидроусилитель сцепления. Это существенно облегчило управление трактором, но несколько увеличило расходы на заправку системы и заботы по обслуживанию.

Необходимость регулировать сцепление

Регулировка сцепления трактора ЮМЗ 6 необходима в следующих случаях:

• пробуксовка;
• перегрев механизма;
• затрудненное переключение передач;
• стук, скрежет и другие посторонние звуки в механизме;
• проблемы с передачей вращения на ВОМ.

Порядок регулировки

Перед началом работ рекомендуется прочитать инструкцию и посмотреть видеоролики, как отрегулировать сцепление на ЮМЗ 6, а также заранее приготовить необходимые инструменты и материалы. Коррекции поддаются следующие параметры:

• свободный ход педали (зазор между упорной втулкой и отжимными рычагами);
• ход педали до упора (т. е. до соприкосновения с защелкой), за счет чего прекращается подача вращения и на колеса, и на ВОМ;
• зазор между упорными болтами и нажимным диском, за счет которого сохраняется передача вращения на привод ВОМ при остановке трактора.

Порядок работ:

1. Проверить свободный ход педали сцепления. Он должен быть в пределах 30±5 мм. Корректируется изменением длины тяги. Удлинение тяги приводит к увеличению свободного хода тяги и наоборот.
2. Проверить ход педали до упора. Он должен быть в пределах 145±5 мм. Корректируется тягой привода блокировочного валика. Здесь зависимость обратная: при укорачивании тяги ход педали увеличивается и наоборот.
3. Отрегулировать механизм сервоусилителя. Он должен обеспечивать минимальное усилие на педали и её возврат в исходное положение. Корректируется перемещением кронштейна. Перед началом работы следует отвернуть упорный винт на 3—8 мм, чтобы поджать пружины сервоусилителя. Затем снять крышку нижнего люка, завернуть болты до упора, после чего отвернуть каждый по очереди на 7/6 оборота. Удобнее ориентироваться на щелчки стопорного устройства, их должно быть семь.

Обязательно почитайте:

Сколько в бетономешалке кубов

Заключение

Работы по ремонту и регулировке сцепления требуют базовых знаний механики, но при минимальном опыте выполнимы своими руками. Избежать частых ремонтов поможет соблюдение рекомендуемой нагрузки и своевременная замена расходных материалов. Если механизм настолько изношен, что требуется замена сцепления, все необходимые детали и комплектующие можно купить, не отходя от монитора. После замены обязательно проводится регулировка.

Кпп юмз-6: схема и ремонт — Тракторист

02.07.2019

История «Южного машиностроительного завода» берет свое начало в 1966 году, когда начался выпуск трактора ЮМЗ-6. Для его разработки конструкторы взяли базу с Беларуса МТЗ-5. Эта машина быстро начала пользоваться спросом. Такого успеха не ожидали даже сами разработчики.

Наиболее ярким подтверждением этих слов станут цифры. Всего за два года было выпущено более 100 тысяч новых экземпляров тракторов ЮМЗ! Эта техника нашла применение практически во всех областях народного хозяйства.

Даже спустя более полувека эта техника все еще соответствует международным стандартам качества.

С развитием техники компании предстояло просто модернизировать его под новые реалии. В связи с этим было выпущено несколько модификаций, при этом качество тракторов оставалось неизменно высоким.

Обзор модификаций

Для того, чтобы лучше понять особенности технических характеристик каждой модели, необходимо обратить внимание на приставку возле названия:

• Первые трактора назывались ЮМЗ-6Л. Внешне, они были очень похожи на 50 Беларуса;
• После была выпущена ЮМЗ-6АЛ. На ней была установлена улучшенная приборная панель, появилась возможность настройки положения руля по высоте, кожух двигателя выполнен в прямоугольной форме и установлены улучшенные тормоза.
• Трактор ЮМЗ-6К предназначен для эксплуатации исключительно с передним навесным оборудованием. Задняя сцепка у этой модели отсутствует, поэтому применяется он в качестве экскаватора для вырывания глубоких траншей и котлованов или бульдозера для выравнивания песчано-гравийных смесей и погрузки сыпучих материалов.
• На ЮМЗ-6АК была установлена новая версия кабины с увеличенной обзорностью и возможностью настройки режима работы гидравлического насоса;
• Есть еще два варианта маркировки буквами М и Л, которыми обозначаются трактора с электрическим стартером и карбюраторной системой запуска, соответственно.

За свою длительную историю техника ЮМЗ находила применение в самых различных отраслях народного хозяйства, начиная от фермерских и животноводческих владений, до городских коммунальных и строительных служб.

Стоимость трактора ЮМЗ

Многих будущих владельцев интересует вопрос, сколько будет стоить новая модель трактора ЮМЗ-6. А ответа здесь нет, поскольку последний представитель этой модели был выпущен в 2001 году.

На данный момент трактор  купить можно только с рук. На просторах интернета есть большое количество предложение.

Но сколько бы вы не искали модель, необходимо понимать, что качественная рабочая машина будет стоить около 3 тысяч у.е. Если Вы нашли цену ниже, то обязательно полностью проверьте на работоспособность эту машину.

Технические характеристики

Все трактора ЮМЗ схожи в своих технических характеристиках, так что давайте рассмотрим их в едином комплексе.

Габариты и вес

Базовая модель трактора весит 3,4 тонны. Все основные узлы находятся недалеко друг от друга, что позволило конструкторам сделать модель трактора ЮМЗ-6 компактным, с габаритным размерами 4060×1850×2750 мм.

Двигатель

Мотор на ЮМЗ-6 устанавливался двух модификаций:

• Первые трактора были укомплектованы четырехцилиндровыми дизельными двигателями Д-65. Их мощность составляла 60 лошадиных сил.
• Однако, такая большая мощность при эксплуатации была необходима крайне редко, в связи с этим, трактора ЮМЗ-6 начали комплектоваться более экономичными двигателями Д242-71. Их мощность составляет 46 лошадиных сил.

Обе эти марки двигателя имеют схожие технические характеристики и отличные тяговые показатели.

Двигатель Д65 Двигатель Д242-71

В двигателях тракторов ЮМЗ не предусмотрен турбонаддув и декомпрессор имеет всего 1 ступень. Ведущий мост — задний.

Коробка передач

Трактор ЮМЗ-6 оборудован механической КПП. Всего имеется пять положений коробки, прямая передача отсутствует. Понижающий редуктор позволяет удвоить количество ступеней КПП для проведения работ на небольших скоростях.

Схема коробки передач трактора ЮМЗ

Скорость проведения работы на тракторах ЮМЗ-6 может варьироваться в пределах от 2,3 до 24,5 км/ч.

Ходовая и трансмиссия

Управление ходом трактора производится непосредственно из кабины оператора: ускорение, торможение, включение ВОМ и блокировка заднего моста. Многие владельцы тракторов отмечают тяжелый поворот рулевой колонки, для облегчения этого процесса в ЮМЗ-6 был установлен гидроусилитель.

Схема рулевого управления трактора ЮМЗ

Трактора ЮМЗ оснащены задним приводом, который способен передвигать устройство по вязким почвам. Однако, иногда он не может произвести работы, где могла бы справиться машина с передним ведущим мостом.

Кабина

Отличительной особенностью тракторов ЮМЗ-6 является комфортабельная кабина. Приборная панель предоставляет владельцу исчерпывающую информацию о состоянии устройства и его скорости езды.

Многие владельцы новых ЮМЗ-6 отмечают качественную пылеизоляцию. Во время эксплуатации внутрь кабины трактора не попадает пыль и грязь.

Температура воздуха в кабине контролируется вентилятором и кондиционером. Для уменьшения вибрации, на операторское кресло были установлены амортизаторы.

Навесное оборудование

Весь модельный ряд тракторов ЮМЗ-6 способен выполнять широкий спектр работ благодаря совместимому навесному оборудованию.

Борона дисковая Борона зубовая Грабли ворошилки Грабли Косилка роторная Лущильник Отвал-лопата Плуг Прицеп Снегоуборщик Фреза Экскаватор

Отдельно стоит отметить гидравлическую систему, которая способна приводить в работу даже тяжелое навесное оборудование.

Инструкция по эксплуатации

Каждый владелец трактора ЮМЗ должен быть ознакомлен с инструкцией по эксплуатации. Если бумажный носитель потерян, то на форумах можно найти электронную версию инструкции по эксплуатации.
Ваш браузер не поддерживает фреймы

Скачать Руководство по эксплуатации трактора ЮМЗ

Техническое обслуживание

Для продления ресурса эксплуатации трактора ЮМЗ-6 необходимо проводить техническое обслуживание в соответствии с требованиями руководства пользователя. Очистка трактора от остатков грязи и пыли должна происходить по окончанию каждого выезда. Это поможет предотвратить появление коррозии на элементах устройства.

Масло М-10Г2к Масло М-10В2 Масло STOU МаслоТАД-17и

Рекомендуемые масла:

• Производите замену моторного масла через каждые 250 часов эксплуатации. Для замены наилучшим образом подойдут марки М-10Г2к или М-10В2.
• Гидравлическое масло необходимо менять через 500 моточасов. Для гидросистемы можно использовать любое универсальное масло типа STOU.
• Трансмиссионное масло подлежит замене всего 1 раз в начале сезонных работ. В качестве свежего смазочного материала рекомендуется использовать советский Тап-15В или ТАД-17и.

Основные неисправности и способы их устранения

Инструкция по эксплуатации рекомендует периодически проверять работоспособность всех систем трактора, корректировать положение выпускных клапанов в двигателе, а также производить подтяжку болтовых соединений. Для каждого владельца крайне важна информация касательно путей исправления наиболее часто встречающихся неисправностей.

Следующие причины могли затруднить запуск двигателя:

• Засорились топливные фильтры (следует промыть их или при невозможности ремонта – заменить);
• Попадание воздуха в топливную систему (необходимо удалить воздух и заново залить дизель);
• Неверная настройка топливного насоса (нужно установить его под правильным углом);
• Двигатель не прогрет до конца (это наиболее актуально в зимний период времени).

Если мотор работает со значительными перебоями или не выдает необходимую мощность:

• Происходит заедание иглы распылителя или засорение распыляющих отверстий на форсунках (необходимо разобрать и очистить соответствующие элементы);
• Пониженное давление подачи топлива (необходимо настроить форсунки);
• Неравномерная подача дизеля насосом (в этом случае настройка должна происходить в специализированной мастерской);
• Засорились воздухозаборники (очистите их);
• Происходит заедание плунжерного топливного насоса (здесь помогут только специализированные сервисы).

Источник:

Особенности работы трактора ЮМЗ 6 и рекомендации по его ремонту

Сельское хозяйство – отрасль народного хозяйства, которая занимается выращиванием растений (растениеводство) и разведением животных (животноводство), является ведущей отраслью агропромышленного комплекса России (АПК).

К агропромышленному комплексу относят отрасли, обслуживающие сельское хозяйство (сельскохозяйственное машиностроение, ремонт техники, производство минеральных удобрений, мелиоративное строительство и т. д.), отрасли, обеспечивающие переработку, хранение, транспортировку и реализацию продукции.

Настоящее руководство предназначено для ремонтно-обслуживающего персонала, инженерно-технических работников, а также механизаторов, проводящих текущий ремонт тракторов ЮМЗ-6Л и ЮМЗ-6М.

Руководство трактор ЮМЗ ремонт содержит рекомендации по обнаружению, предупреждению и устранению отказов и неисправностей всех агрегатов и систем тракторов (включая двигатель, топливную аппаратуру, гидроагрегаты, электрооборудование, задний мост, коробку перемены передач, муфту сцепления), а также рекомендации для принятия решения о капитальной ремонте отдельных составных частей трактора,
В основу руководства положен рациональный процесс разборки, сборки н регулировки механизмов, позволяющий наиболее эффективно проводить замену неисправных составных частей, а также быстроизнашивающихся деталей отремонтированными или новыми. В руководстве приведены таблицы дефектации деталей, которые чаще всего приходится заменять при текущем ремонте. Для обнаружения неисправностей даются указания по проверке технического состояния сборочных единиц и систем трактора средствами технической диагностики.

Приведенные в настоящем руководстве рекомендации позволяют провести текущий ремонт таким образом, что большинство отказов и неисправностей устраняется непосредственно на тракторе без снятия с него составных частей; лишь в отдельных случаях предполагается снятие их с трактора.
Текущий ремонт проводится на станциях технического обслуживания тракторов (СТОТ), в мастерских хозяйств, оснащенных необходимым оборудованием, а в напряженные периоды полевых работ также в бригадах хозяйств с использованием передвижных средств.

Как правило, текущий ремонт проводится после углубленного технического диагностирования трактора и совмещается по времени с третьим техническим обслуживанием.
Текущий ремонт может проводиться также для устранения отказов в процессе эксплуатации или при проведен ли первого либо второго технического обслуживания, если при осмотре или диагностировании трактора выявлено, что какая-либо его составная часть не может работать безотказно до ближайшего планового обслуживания.

Настоящее руководство рассчитано на применение агрегатного метода ремонта, при достижении отдельными составными частями и сборочными единицами предельных износов производится их замена отремонтированными или новыми из обменного фонда.

В соответствующих разделах руководства указаны условия, при которых данная составная часть или сборочная единица подлежит замене. Отклонения от рекомендуемых условий, т.е.

преждевременная замена составной части или сборочной единицы, допускаются лишь в напряженные периоды полевых работ, когда быстрое восстановление работоспособности трактора диктуется общими хозяйственными соображениями, необходимостью избежать боль­ших потерь из-за простоя машины.

• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЮМЗ-6АКМ40
• Тяговый класс, т.     1,4
• Габаритные размеры, мм., длина с навесной системой, ширина, высота по глушителю     4063x1884x2830Просвет: дорожний (под задним мостом), мм     450Агротехнический (под передней осью и рукавами полуосей),     650

  Номинальное тяговое усилие, кН (кг)     14(1400)

• Скорость движения трактора, км/час:
• Задние     15,5R38
• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЮМЗ-8040.2
• Трактор ЮМЗ 8040.2

переднего хода     1,49-32,35заднего хода     1,49-7,1База, мм     2450(+50-50)Масса эксплуатационная (с балластом), кг     3800Колесная формула     4×2ДвигательМодель     Д-242-367Запуск     электростартерАккумуляторная батарея     6СТ-90А, 2шт.Мощность эксплуатационная, кВт (лс)     44,1(60)Удельный расход топлива, г/кВт.ч(г/э.л.с.ч.

)     не более 235+3% (172,8+3%)Частота вращения коленвала, об/мин     1800Робочий обьем цилиндров, л     4,75ТрансмиссияМуфта сцепления     двухпоточная, сухая, фрикционая с двухскоросным редуктором ВОМКоробка передач     механическая, 10-ти скоростная с понижающим редукторомТормоза     дисковые сухиеВал отбора мощности (ВОМ)     полунезависимыйЧастота вращения ВОМ, об/с (об/мин)     16,6к(1000)или9(540)Гидравлическая системаТип     раздельно-агрегатнаяДавление номинальное, Мпа (кГс/см2)     16,6 (160)максимальное     20-2 (200-20)Рулевое управление     гидрообъемное с автономным питаниемШины

Передние     9,00-20

 ЮМЗ-8040.2
Тяговый класс, т.     1,4

1. Габаритные размеры, мм., длина с навесной системой, ширина, высота по глушителю     4063x1884x2830
2. Задние     15,5R38

Источник:

Тракторы МТЗ-80, 82, МТЗ-1221, 320, ЮМЗ, Т-40, Т-25, Т-150К. Запчасти, регулировки, техобслуживание и ремонт

_______________________________________________________________________________________________
