Сколько рулевых тяг в машине?

Рулевая тяга описание устройство замена недостатки фото видео типы

Есть немало современных автолюбителей, которые очень часто игнорируют проблемы, возникающие с рулевым управлением. И вроде пока машине ездит, всё нормально, а как только возникают неполадки – просто отправляют своего «железного коня» в сервис. Тем не менее, проблемы с управлением не стоит откладывать в долгий ящик, поскольку именно они могут привести к серьёзным ДТП.

Рулевая тяга – ее функции и уязвимости

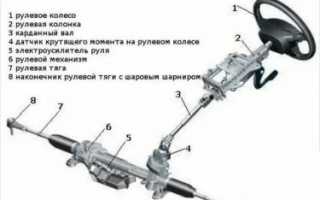

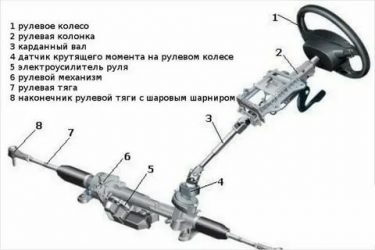

В конструкции рулевого управления рулевая тяга обеспечивает передачу усилия от поворота руля на поворотные кулаки колес. Конструктивно рулевая тяга может иметь рулевые наконечники с обоих ее концов, как например, у средней тяги, либо резьбовое окончание с одной стороны и рулевой наконечник с другой. Посредством резьбы, через соединительную втулку, соединяются короткий и длинный рулевые наконечники, образуя регулируемую боковую рулевую тягу. Шарниры на рулевых тягах (рулевые наконечники) необходимы для того, чтобы все подвижные элементы в рулевом приводе могли свободно, относительно друг друга и кузова, поворачиваться в различных плоскостях.

Рулевой привод в свою очередь, необходим для передачи на управляемые колеса автомобиля усилия от рулевого механизма, при этом обеспечивая поворот на неодинаковые углы. Так, если оба колеса будут повернуты на одинаковый угол, то внутреннее колесо при этом будет скользить боком (скрестись по дороге) снижая при этом эффективность рулевого управления. Помимо этого скольжение будет создавать дополнительный нагрев колеса и его износ. Устранить подобный недостаток удается путем поворота внутреннего колеса на больший угол относительно внешнего колеса.

При прохождении поворота каждое колесо идет по своей окружности, отличной от другой, при этом внешнее колесо проходит по большему радиусу, чем внутреннее. При этом центр поворота у обоих колес общий, и внутреннее колесо соответственно нужно повернуть на больший угол, относительно внешнего колеса.

Это достигается особой конструкцией рулевой трапеции, включающей в себя рулевые тяги с шарнирами и поворотные рычаги. Задать необходимый угол поворота колес удается путем подбора угла наклона рулевых рычагов, касательно продольной оси автомобиля и длины рулевых тяг.

Например, после удара о какое – либо препятствие, повлекшее деформацию либо рычагов, либо рулевых тяг, наблюдается недоворот автомобиля в одну из сторон.

Другими словами удается развернуться на дороге, скажем в левую сторону, но не удается в правую. Это свидетельствует о том, что от удара заданная геометрия подвески автомобиля нарушена. Чаще всего в негодность приходят шарниры, а если точнее, резиновый вкладыш, это, кстати, приводит в негодность и все управление. Происходит такое в результате длительной эксплуатации. Вследствие попадания пыли и грязи может также испортиться пыльник рулевой тяги. Сами же тяги становятся неисправны, в основном, только после механического воздействия. Это может быть наезд колес на края глубоких ям либо же прямой удар о камень и прочее.

Типы рулевого управления

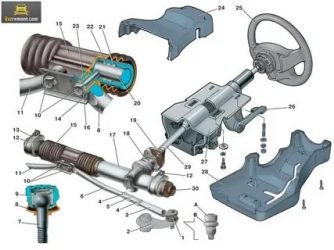

На автомобилях может быть установлено либо рулевое управление с рулевым редуктором червячного типа, либо рулевая рейка. Рулевое управление с механизмом червяк-ролик отличает небольшая склонность к передаче ударов от неровностей дороги, возможность передачи большего усилия и большие углы поворота колес.

Но, в то же время в конструкции предусмотрено большое количество рулевых тяг и шарнирных соединений, что способствует «накоплению» люфтов и делает малоинформативным и «тяжелым» руль. Отрицательных моментов, при эксплуатации червячных рулевых механизмов, получается больше, чем положительных и современные автомобили в своем большинстве оснащаются реечным рулевым механизмом.

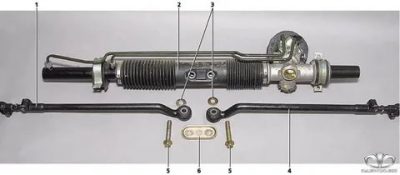

Рулевое управление с реечным рулевым механизмом отличает компактность, минимальное количество рулевых тяг и шарниров и невысокая цена. Все эти факторы способствуют его широкому применению.

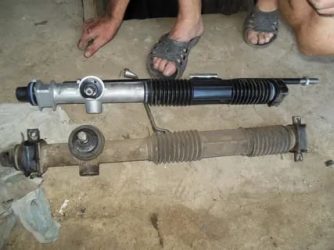

Рулевая рейка идеально совмещается с подвеской McPherson в переднеприводной компоновке, обеспечивая точность и легкость рулевого управления. Но и реечное рулевое управление не лишено минусов в эксплуатации. Это передача любого толчка на рулевое колесо, что обусловлено простотой конструкции, что собственно не приемлемо для тяжелых машин.

Характерные признаки неисправности рулевого управления в целом:

— различные внештатные стуки в рулевом управлении;

— характерное биение руля;

— стук при повороте руля;

— увеличенный люфт руля: люфт при вертикальном покачивании руля, говорит о неисправности подшипника ступицы или шаровой опоры, люфт при горизонтальном покачивании

– неисправности рулевого наконечника;

— рулевое колесо стало туго вращаться;

— автомобиль во время движения начинает менять прямое направление движения. Один из этих признаков присутствует, значит, пора на диагностику рулевого управления. При диагностике своими силами, или первоначальной диагностике, обратите внимание на следующие характерные моменты:

— перемещение рулевых наконечников вдоль оси пальцев должно быть не более 1,5 мм. Помощник поворачивает руль, а вы пальцами (наощупь) определяете наличие люфта на шаровых наконечника. Есть люфт или стук – наконечник с шарниром нужно менять. — Проверить затяжку хомута регулировочной муфты на боковой тяге. — Проверить исправность (отсутствие механических повреждений) защитных чехлов шарового шарнира наконечника. Трещины и разрыва есть, чехол меняется.

Когда нужна замена рулевой тяги?

Информация к размышлению: вы должны знать о том, что самая распространенная и характерная неисправность рулевого привода – выход из строя (износ) шарового шарнира наконечников рулевых тяг. И еще, некоторые «кулибины», по старой памяти, используют такой метод ремонта, как реставрация рулевых тяг.

Это конечно личное дело каждого водителя, но стоит посчитать свои деньги: как долго пройдет отреставрированная рулевая тяга, будут ли соблюдены все заводские параметры при реставрации и сколько денег стоит реставрация. Не проще ли будет купить заводскую рулевую тягу, благо время дефицита на запчасти давно закончилось. И провести замену рулевой тяги своими руками.

Как мы узнаем о неисправности рулевого управления? Элементарно. О том, что пора делать диагностику рулевого управления, нам подскажут руки, лежащие на руле и наш слух.

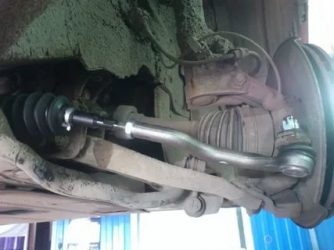

Как заменить рулевые тяги самостоятельно

1. Автомобиль поддомкратить, поставить «козла». Снимаем переднее колесо.
2. Расшплинтовать гайку пальца и отвернуть ее.
3. Установить съемник и подтянув его гайку до упора, резко ударить молотком по ушку поворотного рычага. Если палец не соскочит, процедуру повторяете: подтянули гайку съемника – ударили молотком.
4. Открутить полностью рулевой наконечник от муфты. WD-40 пригодится, если резьба заржавела.
5. Снять пыльник и открутить тягу от рулевой рейки.
6. Перед установкой новой тяги, приложите ее к снятой старой и сделайте пометку по старому следу на новой тяге. Это нужно для того.

   Чтобы закрутить ее до метки и нормально доехать до развальщика.

7. Установку новой тяги производим в обратном порядке, желательно уже без молотка. Желательно литолом смазать резьбовые соединения для того, чтобы в следующий раз не применять молоток так активно. И не забудьте смазать шаровый шарнир смазкой, которая идет в комплекте к тяге. После замены рулевой тяги вам прямая дорога на развал-схождение. Некоторые рассказывают о том, что по меткам на тягах устанавливают новые и не нуждаются в услугах развальщика. Мы бы не рекомендовали проводить такие эксперименты, особенно с учетом сегодняшних цен на новую резину.



НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ ДЛЯ ЗАМЕНЫ

Первоначально для замены рулевой тяги своими руками вам необходимо приобрести тяги, подходящие именно для вашей модели автомобиля, и по возможности сразу два наконечника, дабы избежать замены старого наконечника в будущем и сэкономить ваши денежные средства. Приведём список популярных и необходимых инструментов для замены этого механизма: Домкрат, «козлы» для безопасности, Пассатижи, гаечные ключи, съёмник рулевых тяг, отвертка, универсальная техническая жидкость WD-40.

Особенности процесса замены

1. 1. Обязательно перед началом работы поставьте автомобиль на ручной тормоз, а под задние колеса установите упорные бруски.
   2. Если вам необходимо демонтировать правую тягу, тогда передние колеса выворачиваются в левую сторону, при демонтаже левой, соответственно, – вправо.
   3. Переднюю часть авто необходимо установить на опоры. Шаровой шарнир крепится к поворотному рычагу при помощи гайки, ее следует раскрутить, предварительно сняв фиксатор. Для следующего шага понадобится съемник рулевых тяг, с его помощью необходимо выпрессовать палец шарового шарнира из поворотного рычага стойки. Отверткой отверните концы стопорной пластины, таким образом, вы расконтрите болты, которые крепят рулевые тяги, затем отверните их вообще. Необходимо повернуть соединительную пластину так, чтобы можно было отсоединить тягу от рулевого механизма. После этого ее можно снять.
   4. Если необходима замена наконечника рулевой тяги, то ее нужно зажать за шестигранник муфты в тисках и ослабить контргайку наконечника. Отворачивая сам наконечник, не забывайте считать количество совершенных оборотов. Лучше всего, зафиксировать это число на бумаге, чтобы не забыть. Устанавливая новый наконечник, заверните его точно на такое же количество оборотов.
   5. При необходимости замены чехла нужно снять старый, затем смазать поверхность герметиком, и только после этого установить новый. Собирать рулевую тягу нужно строго в обратном порядке, поэтому не отвлекайтесь, когда будете разбирать свой автомобиль.

А если… в рулевых тягах люфт — автоцентр.ua

Есть детали, с которыми шутки плохи. Но некоторые водители упорно игнорируют люфт в рулевом управлении – дескать, на ходу не отвалится. Может, и не отвалится, но проблемы с управляемостью гарантированы.

Есть детали, с которыми шутки плохи. Но некоторые водители упорно игнорируют люфт в рулевом управлении – дескать, на ходу не отвалится. Может, и не отвалится, но проблемы с управляемостью гарантированы.

Чем больше в рулевом тяг, тем больше суммарный люфт при износе шарниров.

Рулевые тяги предназначены для передачи усилия, которым осуществляется поворот управляемых колес (как правило, передних), от рулевого механизма к поворотным рычагам ступиц. Они являются также частью так называемой рулевой трапеции и одновременно обеспечивают поворот управляемых колес на разные углы – ведь в поворотах колеса катятся по разным радиусам.

На концах рулевых тяг находятся шарниры. Благодаря им при взаимных перемещениях тяг, колес и кузова во время работы подвески сохраняется возможность передачи усилия от рулевого механизма и остается неизменным выбранный водителем угол поворота колес. На одной или двух тягах обычно есть резьбовая часть для изменения длины тяги, что требуется при регулировке углов установки колес (угол схождения колес). У автомобилей с реечным рулевым механизмом (таких сегодня большинство) тяг две, наконечников – четыре, а у механизмов типа червяк–ролик, винт–гайка и др. – три тяги и шесть наконечников.

Конструкция

Чаще всего встречаются шаровые шарниры. Они состоят из пальца, сферическая часть которого помещена в плотное «ложе» (вкладыш) внутри прочного корпуса наконечника. Часто роль пальца играет сферическая оконцовка тяги. Вкладыш бывает резиновым, пластиковым или металлическим. Для компенсации его износа иногда предусмотрена пружина. Противоположный (конический) конец пальца плотно крепится к сопрягаемой детали – другой тяге, поворотному рычагу, сошке или рейке рулевого механизма, на которой фиксируется гайкой со стопорной вставкой или шплинтом. Такие шарниры обеспечивают большие углы подвижности сопрягаемых между собой тяг.

С реечным рулевым механизмом иногда применяют втулочные резинометаллические шарниры. Они устроены проще и состоят из резиновой и дистанционной втулок. Такие шарниры обеспечивают тяге относительно ограниченную свободу, поэтому обычно их применяют на внутренних наконечниках, где большая подвижность не требуется.

Виды неисправностей

Результат неквалифицированного ремонта – «выдавленный» вкладыш.	Повреждения пыльника могут в несколько раз ускорить износ наконечника.
Тяги гнутся в первую очередь в таких конструкциях, где они не защищены деталями кузова и ходовой части.

Износ шарниров – наиболее частая неисправность не только тяг, но и рулевого управления в целом. Обычно оказывается истертым или разрушенным вкладыш (или резиновая втулка в некоторых конструкциях). У шарниров с вкладышами после большого пробега может оказаться изношенной сферическая поверхность пальца. Его конусная поверхность или резьба на конце повреждаются в результате коррозии или неграмотного монтажа/демонтажа.

Гнутся тяги редко – из-за прямого удара о камень или удара колесом о край ямы.

Если шплинт, фиксирующий корончатую гайку, вопреки запрету используется повторно или установлен неправильно, он может выпасть. В результате гайка может самопроизвольно отвернуться и палец выпадет из сопрягаемой детали, что приведет к нарушению геометрии рулевой трапеции и потере контроля над машиной. У шарниров с разборной конструкцией после неквалифицированного ремонта возможна самопроизвольная разборка – из-за потерявшего упругость стопорного кольца, его неполной посадки, чрезмерного натяга вкладыша.

Малозаметная, но существенная неисправность – разрыв или смещение с посадочного гнезда чехла-пыльника. Вследствие этого в шарнир будут попадать пыль, грязь и влага, что ускорит его износ. Механизм регулировки углов схождения – втулки, контргайки, резьбовая часть тяг – может пострадать от коррозии и повреждений при контакте с препятствиями на дороге.

Признаки неполадок

Первый признак износа шарниров рулевых тяг – большой свободный ход руля и стук, заметные при покачивании руля влево–вправо. Значительный износ наконечников или «саморазобравшийся» шарнир проявляются в рыскании автомобиля по дороге, неточном управлении. К полной потере управления это не приводит, поскольку шаровая часть пальца, как правило, не выпадает из корпуса. А вот из-за открутившейся крепежной гайки пальца управляемые колеса могут развернуться в разные стороны, и автомобиль перестанет слушаться руля.

Обслуживание

Для продления «жизни» шарниров некоторые владельцы шприцуют их через самостоятельно «врезанные» масленки.

Вращая резьбовую крышку шарнира, в устаревших конструкциях можно устранять люфт пальца.

Большинство современных рулевых тяг легковых автомобилей необслуживаемые и неремонтопригодные, поэтому по мере износа они подлежат замене. При подборе неоригинальных узлов нужно учитывать не только размеры конуса пальца, но и его шаровой части. На тяжелых внедорожниках конструкция шарниров может быть разборной, тогда возможна замена изношенной «начинки». Зачастую на таких автомобилях шарниры нужно периодически шприцевать консистентной смазкой.

Еще встречаются устаревшие конструкции, в которых предусмотрена регулировка усилия поджимной пружины – по мере увеличения люфта в шарнирах для компенсации износа вкладышей. Гаражные умельцы берутся перебирать «одноразовые» шарниры, но делать этого не стоит – ведь свой ресурс и усталостный предел прочности имеет не только вкладыш, но и стальной палец. При превышении «паспортного» срока службы он может сломаться у основания шара.

Чтобы избежать внезапной потери контроля над машиной, нельзя игнорировать проверку состояния рулевых тяг и крепежных деталей рулевой трапеции.

Игорь Широкун
Фото Андрея Яцуляка

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как выявить неисправность или износ рулевых наконечников?

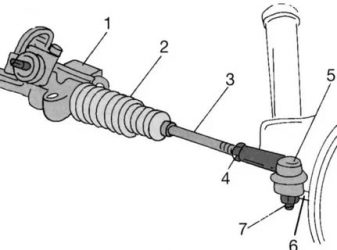

За поворот передних колес автомобиля отвечает рейка либо редукторный механизм. Агрегат одновременно передает усилие обоим поворотным кулакам посредством тяг с шарнирами на концах. Эти 2 детали являются слабым звеном системы управления – срок службы составляет 20–80 тыс. км в зависимости от марки машины и условий эксплуатации. Автолюбителям стоит научиться вовремя различать признаки неисправности рулевых наконечников, поскольку их техническое состояние напрямую связано с безопасностью пассажиров.

Пластиковый вкладыш позволяет шаровому пальцу вращаться в разных направлениях, а пружина выбирает люфт, появляющийся в процессе эксплуатации. Когда выявляется неисправность рулевых наконечников, то обычно детали идут под замену, желательно – парой. Существуют и разборные конструкции шарниров, позволяющие менять истертую вставку, но они ненадежны в эксплуатации

Причины износа шарниров

В процессе эксплуатации рабочая пара наконечника (пластмассовая вставка и шаровой палец) испытывает нагрузки со стороны рулевой рейки, которая тянет или толкает поворотный кулак в зависимости от направления движения автомобиля. Другая разновидность нагрузок воздействует на элемент со стороны колеса, попадающего на неровности дорожного полотна.

В первом случае усилие прилагается перпендикулярно оси шарового пальца и действует на излом, во втором силы стремятся выдернуть деталь из гнезда. Есть и третий вид нагрузки – сила трения, возникающая в узле при повороте колес. Поскольку палец жестко закреплен в проушине кулака гайкой, он проворачивается внутри пластиковой втулки и трется о ее стенки.

Из-за воздействия указанных нагрузок шарнирное соединение изнашивается следующим образом:

• Со временем стенки вкладыша истираются, между ними и шаром образуется зазор, отчего при движении по мелким неровностям слышен негромкий стук.
• Истирание боковых стенок втулки приводит к разбалтыванию пальца, ведь он поджимается пружиной только снизу.
• Когда пружина и пята не в состоянии выбрать люфт, возникший в результате износа пластика, шаровой палец легко ходит во втулке, отчего сильно стучит рулевой наконечник.

Подобные дефекты нужно выявлять своевременно, иначе поврежденный наконечник быстро придет в негодность.

Симптомы неисправностей

Если не обращать внимания на износ наконечников рулевых тяг, то шаровой палец разболтается и выскочит из гнезда на первом приличном ухабе. Чем это чревато, долго пояснять не нужно: колесо станет неуправляемым, а водитель потеряет контроль над машиной. Как определить, что с шарнирами возникли проблемы и требуется проверка ходовой части авто:

• первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
• как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
• увеличивается свободный ход рулевого колеса;
• преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;
• на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.

Если вы обнаружили на собственном автомобиле один из перечисленных симптомов, не следует тянуть с диагностикой. Особенно если наконечники отслужили более 40 тыс. км пробега. Для выполнения проверки потребуется смотровая канава, вывешивание автомобиля на домкрате не даст возможности раскачивать тягу в нужном направлении.

Чтобы самостоятельно проверить рулевые наконечники, воспользуйтесь пошаговой инструкцией:

• Загоните машину ровно по центру смотровой ямы, чтобы свободно дотягиваться до шарниров. Если канава слишком узкая, автомобиль придется дважды переставлять со смещением в разные стороны.
• Подоприте задние колеса противооткатными средствами.
• Возьмитесь рукой за тягу максимально близко к наконечнику. Раскачивайте шарнир по направлению вверх-вниз, дабы ощутить люфт.
• Небольшое упругое сопротивление указывает на работу пружины и отсутствие критических зазоров. Значительный люфт чувствуется сразу.
• Поверните тягу несколько раз вокруг собственной оси. Если она подается легко, буквально болтается на шаровом пальце, наконечник следует заменить.

Раскачивая тягу, не перепутайте люфт шарнира со свободным ходом рулевой рейки или разбитым подшипником маятника.

Для проверки целостности пыльников смотровая яма не нужна. Достаточно вывернуть колесо и приподнять машину домкратом. Дырка в резиновом чехле обнаруживается благодаря густой смазке, которая выдавливается изнутри через порыв.

Замена рулевого наконечника тоже не составляет большой проблемы, из специальных приспособлений понадобится только съемник для выталкивания шарового пальца из проушины поворотного кулака. Учтите важный нюанс: после замены тяги обязательно корректируются углы развала – схождения колес. Своими руками регулировку вам не выполнить, так что придется посетить автосервис.

9 лучших производителей рулевых тяг — 2020

05.09.2019 16:54:49

Эксперт: Давид Либерман

*Обзор лучших по мнению редакции expertology.ru. О критериях отбора. Данный материал носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.

Ключевой деталью в управлении автомобилем является рулевая тяга. Она соединяет рулевую рейку с наконечником. Деталь представляет собой стальной пруток с шарнирным элементом и резьбовыми соединениями. Именно шарнирный элемент является слабой частью узла. При езде по плохим дорогам, а также при попадании влаги и грязи он подвергается ускоренному износу, а в рулевом механизме появляется отчетливый стук. В этом случае требуется срочная замена, т. к. узел напрямую связан с безопасностью вождения. Чтобы выбрать рулевую тягу, полезно будет познакомиться с рекомендациями наших экспертов.

Рекомендации по выбору рулевой тяги

Виды рулевых тяг. Для проведения ремонта рулевого механизма можно использовать тяги двух типов.

1. Оригинальные детали отличаются высоким качеством, надежностью и долговечностью. В эту категорию принято относить запчасти тех производителей, которые поставляют продукцию на конвейеры автозаводов. Некоторые тяги носят название марки машины, хотя делаются на специализированном предприятии. Из-за высокой цены новые оригинальные детали ставят в основном владельцы гарантийных автомобилей. Нередко автолюбители предпочитают покупать б/у детали с разборки, чем ставить новую тягу неизвестного производителя. Но долговечность такого узла может быть небольшой.
2. Неоригинальные рулевые тяги поражают воображение широким диапазоном цен. При этом детали существенно могут отличаться качеством и долговечностью. Производством таких деталей занимаются как известные бренды, так и кустарные мастерские. Главным преимуществом неоригинальной продукции является доступная цена.

Тип рулевой рейки. Выбор рулевой тяги зависит от типа рейки, установленной на автомобиле. Даже на одной и той же модели автопроизводитель может устанавливать несколько разных реек.

Проще всего подобрать тягу по VIN коду. Для этого достаточно ввести набор цифр и букв в компьютер, чтобы получить информацию о своем авто. К сожаленью, не все автопроизводители включают в VIN код данные о типе рулевой рейки. Тогда придется прибегнуть к визуальному осмотру.

Иногда достаточно вооружившись смартфоном сфотографировать бачок гидроусилителя, чтобы продавец-консультант смог определить тип рулевой рейки и, соответственно, модель тяги. Самым точным и простым способом будет принести снятую с автомобиля старую тягу в магазин и подобрать точную копию.

Как определить неисправность рулевой тяги. В автомобиле используется много шарнирных соединений, которые могут издавать стук во время езды по неровной дороге. Чтобы убедиться в том, что изношена тяга, необходимо залезть под автомобиль. Сильно изношенный шарнир определяется при продольном или поперечном перемещении тяги рукой. Еще лучше воспользоваться помощью друга, который будет делать резкие и короткие повороты руля влево и вправо. В этот момент достаточно взяться рукой за тягу, чтобы ощутить характерные стуки.

Мы отобрали в обзор 9 лучших производителей рулевых тяг. Все они реализуют автозапчасти на территории России. При распределении мест учитывалось мнение экспертного сообщества и отзывы отечественных автомобилистов.

9 лучших производителей рулевых тяг

: 5.0

О запчастях Lemforder среди российских автомобилистов ходят легенды. Но даже если отсечь отзывы крайнего толка, то немецкий производитель заслуживает похвалы за неизменно высокое качество. Причем такие детали, как рулевые тяги и наконечники в условиях бездорожья испытывают повышенную нагрузку. Но Lemforder успешно справляется со всеми сложностями. Поэтому эксперты присвоили немецкой торговой марке звание победителя нашего рейтинга. Даже высокая цена не стала серьезным препятствием, т. к. за счет долговечности удается сэкономить на замене детали и последующей регулировке схождения колес.

Кроме стоимости пользователей еще волнует проблема контрафакта. Производитель защищает свою продукцию специальной маркировкой, а также указывает адрес завода-изготовителя.

• высокое качество;
• надежность и прочность;
• долговечность;
• защита от подделок.

MOOG

: 4.9

Американская компания MOOG считается одним из крупнейших производителей автомобильных компонентов в мире. В концерн входит 229 заводов, которые расположены на разных континентах. Специализацией производителя является выпуск деталей и узлов для подвески и рулевого механизма. Надежность рулевых тяг и наконечников не раз подтверждалась на гонках Nascar. Эксперты поставили торговую марку на второе место нашего рейтинга за ограниченный ассортимент запчастей для европейских автомобилей. А вот на американские машины подобрать рулевую тягу не составит особого труда.

Отечественные пользователи в отзывах удивляются наличию запчастей MOOG для многих моделей ВАЗ. При этом в актив производителю можно занести демократичные цены и хорошее качество.

• разумные цены;
• хорошее качество;
• долговечность;
• поставки на GM и Ford.

• ограниченный ассортимент.

TRW

: 4.8

Еще один крупный немецкий производитель автозапчастей попал в тройку нашего рейтинга. Концерн TRW уделяет серьезное внимание разработке и выпуску рулевых тяг для легковых и грузовых авто. Эксперты обратили внимание на постоянные инвестиции компании в различные научно-исследовательские программы. Такой подход позволяет удерживаться на лидирующих позициях в мире. Рулевые тяги TRW поставляются на конвейеры известных автомобильных заводов Европы, где ценятся такие качества деталей, как надежность и долговечность.

Есть у бренда и некоторые недостатки. В первую очередь пользователи жалуются на контрафакт, что требует при покупке внимательного изучения маркировки. Сдерживающим фактором для многих автолюбителей становится и высокая цена.

• высокая популярность;
• отличные эксплуатационные свойства;
• богатый ассортимент;
• долговечность.

• высокая цена;
• много подделок.

555

: 4.7

Бренд 555 принадлежит японскому концерну Sankei Industry Co.Ltd. Эксперты обращают внимание на то, что все производственные мощности расположены на территории Японии. А рулевые тяги, сделанные в Китае или Тайване, являются контрафактом. В каталоге производителя фигурируют детали рулевого механизма, шаровые опоры и рычаги. Запчасти отличаются высоким качеством, большая часть продукции остается на внутреннем рынке. Бренд остановился в шаге от пьедестала нашего рейтинга из-за ограниченного объема экспорта.

Для защиты от подделок компания защищает свои изделия голограммой. На наклейке указывается завод-изготовитель, а также гарантийный срок на деталь. Отечественные пользователи довольны сочетанием цены и качества. К минусам они относят неполную комплектацию рулевой тяги.

• японское качество;
• защита от подделок;
• надежность;
• долговечность.

• дефицит в торговой сети России;
• неполная комплектация.

QSTEN

: 4.6

Еще один японский производитель автозапчастей заслужил внимание наших экспертов. Бренд QSTEN принадлежит крупному концерну L-Trading, который осуществляет поставку автокомпонентов на конвейеры Toyota, Honda, Nissan. Поэтому и качество запчастей на вторичном рынке не уступает оригиналу. Документально оно подтверждается международными сертификатами. Компания может похвастаться богатым ассортиментом, в котором есть как рулевые тяги, так и стойки стабилизатора.

Достойное место в нашем рейтинге бренду обеспечила и грамотная ценовая политика. Об этом в отзывах сообщают российские автолюбители. К сожаленью, при покупке можно нарваться на подделку, поэтому предпочтение следует отдавать проверенным магазинам.

• высокое качество;
• широкий ассортимент (для японских автомобилей);
• доступная цена;
• антикоррозионное покрытие.

ZF PARTS

: 4.5

Немецкий бренд ZF PARTS специализируется на разработке и выпуске деталей рулевого механизма. Эксперты похвалили производителя за инновации, которые постоянно внедряются при изготовлении гидроусилителей, рулевых реек и тяг. Некоторые изобретения взяты на вооружение другими компаниями. Такой подход не остался незамеченным грандами европейского автомобильного сообщества. Продукция ZF PARTS поставляется на конвейеры Mercedes, BMW, Porsche и Audi, т. к. полностью отвечает высоким требованиям знаменитых автозаводов. За высокое качество и отличные технические характеристики бренд входит в ТОП-6 нашего рейтинга.

У отечественных пользователей рулевые тяги ZF PARTS не пользуются высоким спросом. Одной из причин специалисты называют высокую цену.

• инновационный подход;
• собственные разработки;
• сотрудничество с крупными автозаводами;
• высокое качество.

• высокая цена;
• скромный ассортимент.

CTR

: 4.4

Корейская компания Central Corporation поставляет автозапчасти под брендом CTR. Производитель занимает ведущие позиции не только в азиатском регионе, но в Европе и США. Эксперты обнаружили большое количество наград от таких авторитетных автогигантов, как GM, Hyundai и Kia Motors. С 2005 г начались поставки в Европу на конвейеры Audi и BMW. Большое внимание уделяется в компании исследовательской деятельности. Так в 2015 г был создан центр новых разработок в NEOCTR. Бренд занимает достойное место в нашем рейтинге.

Отечественные автолюбители хвалят на тематических форумах рулевые тяги CTR за доступную цену, хорошее качество и надежность. К недостаткам следует отнести ограниченный ресурс деталей, а также наличие подделок на рынке.

• приемлемая цена;
• хорошее качество;
• сотрудничество с известными автозаводами;
• надежность.

• ограниченный ресурс;
• слабая защита от подделок.

Optimal

: 4.3

Немецкая компания Optimal AG & Co. KG была основана в 1992 г. Производитель быстро завоевал свое место на авторынке благодаря высоким темпам развития. Одной из причин популярности бренда стало разумное сочетание цены и качества. Также эксперты объясняют отменную динамику роста обширными складскими запасами и продуманной логистикой. Потребителю предлагаются детали рулевого управления, тормозной системы, подвески и двигателя. Продукция соответствует международным стандартам качества TS 16949, QS 9000, VDA 6.1, ISO 9001:2000. Бренд располагается на восьмом месте нашего рейтинга.

На форумах почему-то автомобилисты не советуют ставить рулевые тяги Optimal. Возможно, причина кроется в большом количестве подделок.

• быстрое развитие;
• демократичная цена;
• хорошее качество;
• широкий ассортимент.

• много подделок;
• небольшой ресурс.

Febest

: 4.2

Замыкает рейтинг лучших производителей рулевых тяг немецкая компания Febest. Эксперты по достоинству оценили широкий ассортимент продукции. В каталоге есть детали рулевого управления, ходовой части, тормозной системы, а также резинотехнические изделия, ремкомплекты, крепежные элементы и т. д. Когда автовладельцы сталкиваются с проблемой покупки рулевой тяги, на выручку приходит Febest. Основные производственные мощности производителя сосредоточены в Китае. Поэтому продукция отличается низкой ценой.

Отечественные автомобилисты в отзывах на первое место ставят доступность запчастей Febest. Они довольны многообразием рулевых тяг. Главным недостатком считается нестабильное качество.

• широкий ассортимент;
• доступная цена;
• продуманный каталог;
• легкосъемные пыльники.

• нестабильное качество;
• недолговечность.

Внимание! Данный рейтинг носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.

Рулевая тяга – как провести диагностику и заменить? + видео

Продольная рулевая тяга должна быть расположена таким образом, чтобы при любом движении колес она была подвержена минимальным осевым перемещениям. Это главное правило для комфортной езды, но что эти слова скажут начинающему автомобилисту, а не автослесарю со стажем? Постараемся разобраться.

Все рулевые тяги осуществляют следующие две функции. Они передают усилия от рулевого механизма к поворотным рычагам ступиц, благодаря этому и осуществляется поворот колес, происходит это за счет шарниров, установленных на концах тяг. Также эти элементы авто обеспечивают необходимый угол поворота колес, ведь во время поворотов радиусы, по которым движутся колеса, не одинаковы. А регулируя необходимую длину тяги с помощью специальной резьбы, можно корректировать угол установки колес (угол схождения).

Чаще всего в негодность приходят шарниры, а если точнее, резиновый вкладыш, это, кстати, приводит в негодность и все управление. Происходит такое в результате длительной эксплуатации. Вследствие попадания пыли и грязи может также испортиться пыльник рулевой тяги. Сами же тяги становятся неисправны, в основном, только после механического воздействия. Это может быть наезд колес на края глубоких ям либо же прямой удар о камень и прочее.

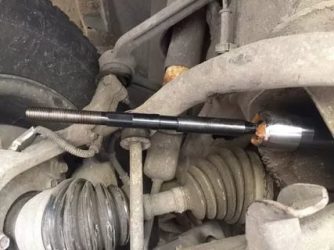

Съемник рулевых тяг и другие особенности процесса замены

После тщательной диагностики, при необходимости, следует приступить непосредственно к демонтажу старой тяги и установке новой. Обязательно перед началом работы поставьте ваш автомобиль на ручной тормоз, а под задние колеса установите упорные бруски. Если вам необходимо демонтировать правую тягу, тогда передние колеса выворачиваются в левую сторону, при демонтаже левой, соответственно, – вправо.

Далее переднюю часть авто необходимо установить на опоры. Шаровой шарнир крепится к поворотному рычагу при помощи гайки, ее следует раскрутить, предварительно сняв фиксатор. Для следующего шага понадобится съемник рулевых тяг, с его помощью необходимо выпрессовать палец шарового шарнира из поворотного рычага стойки.

Отверткой отверните концы стопорной пластины, таким образом, вы расконтрите болты, которые крепят рулевые тяги, затем отверните их вообще. Необходимо повернуть соединительную пластину так, чтобы можно было отсоединить тягу от рулевого механизма. Вот теперь ее можно снять. Если необходима замена наконечника рулевой тяги, то ее нужно зажать за шестигранник муфты в тисках и ослабить контргайку наконечника.

Отворачивая сам наконечник, не забывайте считать количество совершенных оборотов. Лучше всего, зафиксировать это число на бумаге, дабы не забыть. Устанавливая новый наконечник, заверните его точно на такое же количество оборотов. При необходимости замены чехла нужно снять старый, затем смазать поверхность герметиком, и только после этого установить новый. Собирать рулевую тягу нужно строго в обратном порядке, поэтому не отвлекайтесь, когда будете разбирать свой автомобиль.

Снять рулевую тягу можно и без специального съёмника. Для этого предварительно нужно поднять автомобиль на домкрате и обязательно подставить под днище надёжные подставки, тем самым обезопасив авто от падения. Палец рулевого наконечника нужно смочить жидкостью WD-40 или любой другой проникающей смазкой ещё до начала всех работ. Так как работа выполняется без съёмника эта процедура имеет важное значение, т. к. смазка поможет быстрее снять деталь.

Чтобы не ехать после ремонта на СТО для проведения сход/развала нужно обязательно замерить длину наконечника.Теперь можно переходить к снятию наконечника. Для крепления в большинстве случаев используется корончатая гайка и фиксирующий шплинт. Первым делом нужно снять шплинт, а далее с помощью торцевой головки или накидного ключа сорвать с места гайку, откручивать ее полностью не нужно. проблема демонтажа это прикипание крепежа поворотного кулака к пальцу.

Для снятия нужен тяжёлый молоток, которым нужно несколько раз сильно ударить по гайке, так чтобы наконечник сорвался с места. После этого можно полностью выкрутить гайку и снять наконечник.

Кажется, что метод очень простой и покупать для этого съёмник вовсе не нужно, но использовать молоток и грубую физическую силу можно только в крайнем случае. Если автомобиль оборудован рулевой рейкой, эта деталь может выйти из строя от вибрации из-за сильных ударов.

Сразу она не сломается, но каждый такой ремонт резко сокращает срок службы рейки. К тому же можно повредить резьбу наконечника, достаточно один раз ударить по пальцу и практически гарантированно придется отправляться в магазин за новой деталью.

• Андрей
• Распечатать

Как выбрать наконечник рулевой тяги

Любое транспортное средство нуждается не только в исправном двигателе, тормозной системе и системе подачи топлива, но и системе рулевого управления. Она состоит из нескольких компонентов, о каждом из которых стоит знать ответственному автолюбителю. Речь пойдет о наконечнике рулевой тяги – тот самый элемент рулевого механизма, который, вне зависимости от его конструкции, присутствием всегда. Разберемся же с тем, как устроен рулевой наконечник, как его правильно выбирать, какие фирмы предлагают лучшие запчасти в категории «Рулевое управление», а также что нужно учитывать при выборе, дабы не купить подделку.

Функции и устройство

Автомобильный рулевой наконечник создан для исправной передачи усилия от одного механизма управления к другому. Поскольку усилие задается поступательным движением, а угол между каждой деталью не должен меняться слишком сильно, наконечник выполняется в виде нескольких шарниров. Обычно их 4, однако, в некоторых конструкциях их может быть 6. Наконечник включает в себя вот такие элементы:

• Корпус, внутри которого находится ось;
• Штырь (в водительской среде – палец) с резьбой;
• Тефлоновая прокладка, вдоль которой и будет двигаться штырь;
• Картер, защищающий деталь от сильных ударов и дающий серьезную защиту от деформации;
• Дополнительный чехол из пластмассы, который располагается в стороне от штыря. Он необходим для защиты наконечника, корпуса детали;
• Фиксирующее силиконовое кольцо;
• Гайка, которая удерживает палец;
• Пружина, обеспечивающая фиксацию чехла.

Заметьте, что вся конструкция отличается колоссальной прочностью и стойкостью к механическим воздействиям. Если снять наконечник со старого автомобиля, то у него не будет люфта –  имеющийся на нем тефлоновый вкладыш очень плотно фиксирует шаровой палец. Если наконечник приходит в негодность по причине истирания вкладыша. Палец перемещается свободнее, что сказывается на всей работа рулевого механизма.

Основные неисправности

Как правило, рулевой наконечник не выходит из строя быстро. Автолюбитель начнет замечать изменение характера работы рулевого механизмы еще до того, как необходимость замены наконечника станет явной. Первым признаком того, что наконечник пора менять, является появление люфта. Совершенно новая и даже серьезно изношенная, но пока работая запчасть лишена люфта – шаровой палец максимально плотно зафиксирован вкладышем. Чтобы определить необходимость замены наконечника рулевой тяги, обращайте внимание на следующее:

1. Изменился характер работы педали «газа»;
2. При разборке стало ясно, что в рулевой тяге появился люфт;
3. Рулевое колесо слишком легко проворачивается;
4. По ходу движения по плохим дорогам, ускорении или торможении рулевой механизм стучит или скрипит;
5. При повороте руля слышится глухое постукивание;
6. При проведении процедуры сход-развала возникают сбои.

По словам специалистов, период эксплуатации различных наконечников разный. В среднем, деталь нужно менять каждые 40-50 тысяч километров. Со временем шарнирное соединение изнашивается вследствие попадания частичек грязи. Если пыльник не был поврежден, то наконечник может отъездить свыше 50 тысяч километров.

Часто элементы рулевого механизма выходят из строя по причине наезда авто на препятствие на больших скоростях. Если водитель по неосторожности наехал на высокий бордюр или даже попал в аварийную ситуацию, то в ближайшем будущем стоит проверить состояние рулевого механизма.

Как проверить состояние рулевого наконечника

Для произведения осмотра стоит загнать свой автомобиль на эстакаду или же смотровую яму. Вполне можно обойтись и использованием домкрата, если доступа к смотровой яме нет. Последовательность действий такая:

1. Тряпкой очистите детали от грязи;
2. Осмотрите места крепления;
3. Внимательно осмотрите пыльник рулевого наконечника. Покрытый трещинами пыьник однозначно нужна менять;
4. Попросите помощника прокрутить рулевое колесо и наблюдайте работу наконечника. Если он переместился по длине оси пальца на расстояние большее чем 1,5 миллиметра, то можно говорить о наличии люфта.

Если рулевой наконечник имеет люфт, то его нужно заменить как можно скорее. Пыльники являются расходными материалами, так что при наличии малейших повреждений их можно смело менять на новые.

Отметим также, что первичную диагностику можно проводить не только на приподнятом автомобиле, но и при снятых или вывешенных колесах. Это справедливо для проверки шаровых опор, стабилизатора и подшипников. Однако для получения полной картины все равно стоит внимательно осмотреть днище авто и элементов рулевого управления в частности.

Как выбрать новую деталь

При подборе рулевого наконечника не нужно учитывать множество характеристик, как это было бы при подборе, скажем, деталей стартера. Искать можно следующим образом:

• По VIN-коду. В этом случае автолюбитель гарантированно найдет подходящую оригинальную запчасть. Поиск по коду транспортного средства может быть затруднен тем, что существующие электронные системы автоматически «подтягивают» ближайшие к оригиналу аналоги. Как же в них разобраться?
• По коду запчасти. Как раз тот вариант, когда у вас множество кодов и вы не можете определиться с тем, что лучше выбрать. Здесь нужно учитывать и то, кем была произведена запчасть. О производителях мы поговорим позже. Стоит лишь помнить о том, что сегодня благодаря доступу к сети и наличию множества неплохих электронных магазинов можно проверить каждый код и получить максимум информации о каждой запчасти;
• По данным автомобиля. Еще один вариант, предусматривающий использование электронных каталогов. Хоть автолюбитель всегда может обратиться в официальный магазин, искать запчасть в сети проще. Нужно указать марку, модель автомобиля, кузов и год выпуска. Система автоматически подберет оригинал и ближайшие аналоги.

Автолюбитель по ходу поиска отметит, что подобрать наконечник любым из трех способов очень легко. Проблема в другом – оригинал или неоригинал? Давайте разберемся.

Экскурс по брендам

Как показывает практика, оригинальные рулевые наконечники могут быть на голову выше аналогов, а могут и ничем существенно от них не отличаться. Дело в том, что европейские автоконцерны заказывают детали рулевого управления у производителей, которые выпускают продукцию и под своим именем.

К примеру, если у вас автомобиль Volvo, Audi, Volkswagen или BMW, то на нем стоят рулевые наконечники Lemforder. Фактически, покупая фирменную запчасть в упаковке с именем данного производителя, вы покупаете все тот же оригинал, но по значительно более демократичной цене.

На продукцию следующих компаний стоит обращать внимание в первую очередь:

• Lemforder (Германия) – как уже было сказано, качество оригинала по низкой цене;
• TRW (Германия) – компания известна тем, что продает довольно качественные запчасти по очень демократичным ценам. По качеству они уступают оригиналам;
• MOOG (США) – именитый производитель деталей подвески. Запчасти американского производителя стоят немало, но они на голову выше многих других аналогов. Опасайтесь подделок!
• Mapco (Германия) – производитель, которого незаслуженно обошли вниманием почти все автолюбители. По соотношению цена-качества его запчасти являются одними из лучших на рынке. Детали рулевого управления неплохо показывают себя на российских и украинских дорогах;
• Nakamoto (Тайвань) – предлагает отличные наконечники для автомобилей азиатского производства. Сегодня продукция тайской компании экспортируется в 50 стран мира, что является хорошим показателем;
• Febi (Германия) – производитель, собирающий не самые лестные отзывы. Однако в целом среднее качество запчастей и расходников компенсируется невероятно низкими ценами. Если вы ищете бюджетный наконечник и пыльник, то стоит обратить внимание на продукцию под именем Febi;
• CTR (Южная Корея) – еще один производитель, предлагающий недорогие детали рулевого механизма. При этом качество всех деталей очень высоко. Ситуацию омрачает огромное количество подделок, которые наводнили вторичный рынок автозапчастей.

Неплохие наконечники также предлагают фирмы Delphi (США), Wulf Gaertner Autoparts AG (Германия), GTR (Тайвань), SWAG (Германия). Последняя фирма предлагает самые бюджетные аналоги, качество которых рекорды явно не бьет.

Фирменная запчасть или подделка

Остро стоит проблема выбора фирменной запчасти. К примеру, продукция CTR и MOOG собирает не лучшие отзывы потому, что именно ее чаще всего подделывают. Отличить хорошую фирменную запчасть можно по:

• Коробке. Обратите внимание на только на оригинальный дизайн (можно найти фотографии в сети), но и на материал. Это гофрированный картон. Сегодня все чаще и чаще можно найти подделку внутри коробки из такого же картона, так что идем дальше;
• Внутренней упаковке детали. Детали рулевого механизма находятся внутри плотно запаянного пакета;
• Качеству металла и дополнительным элементам. Никаких заусенцев, задиров, технически необоснованных бортиков. Также фирменные запчасти не имеют ненужных фиксирующих колец, корончатых гаек. К примеру, настоящий CTR можно отличить по самоконтрящимся гайкам;
• Маркировкам. Обращайте внимание на маркировку на коробке и самой детали, штрих-коды для сканирования и проверки на сайте производиетля. Также на коробке с оригинальной запчастью всегда есть голограмма, которую практически невозможно отклеить пальцами – только поддеть ножом и оторвать;
• Завальцовке. Обратите внимание на место завальцовки – на ее месте не должно быть задиров.

Сегодня отличить оригинал от подделки не так уж трудно, если у вас под рукой есть смартфон. Достаточно проверить запчасть по штрих-коду. Если вы берете деталь от малоизвестной фирмы, которая не позаботилась об интернет-интеграции продуктов и собственного электронного каталога, то вы почти наверняка берете продукт не самого высокого качества.

Какому пыльнику рулевого наконечника отдать предпочтение

Отдельный вопрос: как же выбрать пыльник наконечника? Если уточнить совместимость пыльника со своим автомобилем, что, опять же, проще всего пользуясь возможности всемирной паутины, то остается лишь выбрать материал изделия и отдать предпочтение конкретному производителю. О материалах стоит знать следующее:

• Резина дешевый и износостойкий материал. Сегодня с ней научились работать практически все производители. Вы можете взять недорогой отечественный пыльник и с ним отъездить около 40 тысяч километров (иногда выходит и больше). Резина имеет тенденцию к затвердеванию на морозе и плохо показывает в себя в северных широтах – начинает трескаться, что отрицательно сказывается на эксплуатации наконечника рулевой тяги;
• Полиуретан жестче и долговечнее резины. Далеко не на все автомобили поставляются полиуретановые втулки и пыльники. Если у вас относительно новый зарубежный автомобиль, то производством полиуретановых пыльников наконечников и ШРУСов точно занимается несколько европейских компаний.

При выборе пыльников стоит обратиться к электронным каталог или пользоваться поиском по кодам или VIN-коду автомобиля. Нужно учесть внутренний и наружный диаметры (в каталогах обозначаются как d и D), длину (L). Если новый пыльник полностью повторяет старый, его код стоит сохранить. Далее нужно будет подобрать аналоги и определиться с брендом. Отдавайте предпочтение пыльников от:

• Febi (Германия);
• Mobis (Южная Корея);
• Lemforder (Германия);
• Asam (Румыния).

Пыльник рулевого наконечника можно найти в каталогах практически всех производителей комплектующих рулевой системы, но есть одна загвоздка: отдельно пыльник продается редко – только в комплекте с наконечником. Сложнее всего найти отдельно пыльники Lemforder, а проще всего – Febi и Mobis.

Можно ли заменить наконечник самостоятельно

Процедура замены отдельных элементов рулевого управления не представляет собой ничего сложного и занимает в среднем 20 минут. Эту же работу можно доверить мастеру, который наверняка справится еще быстрее. Однако если вы решились заменить наконечник самостоятельно, то придерживайтесь следующего алгоритма:

1. Поднимите автомобиль или оставьте его над смотровой ямой;
2. Открутите болты, соединяющие колеса с подвеской автомобиля;
3. Ослабьте гайку штыря (пальца), при этом оставив его на резьбе;
4. Наденьте съемник, с которым будет проще выдавить палец;
5. Избавьтесь от гайки и выньте палец;
6. Снимите контргайку, находящуюся на рулевой тяге авто;
7. Снимите наконечник;
8. Остается отметить место расположения имеющейся рулевой тяги, подсчитать кол-во оборотов, которые делает корпус старого наконечника.

Теперь нужно установить новый рулевой наконечник. После установки новой запчасти управление автомобилем станет надежнее, проще и намного безопаснее. После замены категорически рекомендуется пройти процедуру сход-развала на ближайшей станции – специалисты единогласно согласились с тем, что эта процедура после замены является обязательной.

Реставрация элементов рулевого механизма не рекомендуется. Дело в том, что автолюбителю будет сложно проконтролировать соблюдение заводских параметров и трезво оценить стоимость реставрации. Проще купить новые запчасти и самостоятельно их установить. Замену пыльников также легко произвести самому без помощи мастера.

Вывод

Выбор нового наконечника рулевой тяги не представляет особой сложности. Нужно лишь уточнить совместимость детали со своим автомобилем и выбрать запчасть производителя, пользующего наибольшим доверием. Сегодня лучшие аналоги предлагает Lemforder, хотя под именем этой компании автолюбитель найдет все тот же оригинал.

Наконечники не стоят больших денег, равно как и пыльники – замена этого элемента рулевой системы по карману всем автолюбителям. Категорически рекомендуем покупать новые наконечники и в случае необходимости и пыльники, перед этим внимательно осмотрев оба элемента и определившись с тем, требуется ли плановая замена.

При аккуратной езде по хорошим дорогам наконечники и пыльники отъездят много более 50 тысяч километров.

Рулевой наконечник: принцип работы, конструкция и диагностика

Вышедшие из строя наконечники поперечной рулевой тяги не только снижают комфорт передвижения на автомобиле, но также могут представлять реальную угрозу безопасности. Давайте вместе посмотрим на то, какие сюрпризы может преподнести одна из самых простых конструкций в автомобиле, почему при выявлении неисправности ее ремонт лучше доверить профессионалам, как определить поломку, и стоит ли сразу менять рулевой наконечник при первых признаках повреждения?

Если утрировать, то можно сказать, что по крайней мере одна ось автомобиля должна быть управляемой, чтобы машина могла менять направление, то есть рулиться. А поскольку колеса автомобиля к тому же еще и пружинят, передача усилия на рулевой механизм является не совсем простой задачей, одним из важнейших звеньев для решения которой стал такой элемент, как наконечник рулевой тяги:

Без этого небольшого, но важного элемента тяги ничего работать не будет

Для чего нужен наконечник рулевой тяги?

Когда водитель с комфортом поворачивает руль, он управляет рулевым механизмом, который преобразует это вращательное движение в линейное, поворачивая передние колеса в нужном направлении. Проблема заключается в том, что рулевой механизм надежно соединен с кузовом, но колеса упруго подвешены и пружинят на неровностях, слегка смещаясь не только вверх и вниз, но вперед и назад в зависимости от конструкции шасси. Так как же имеющие возможность двигаться в трех направлениях пространства колеса стабильно и точно соединяются с рулевым механизмом?

Ответ на вопрос дает человеческое тело, в частности тазобедренный и плечевой суставы. Они работают как шаровой тип шарнира, состоящий из сферической части и его полукруглого гнезда, между костными образованиями которых находится небольшое количество так называемой синовиальной жидкости, выполняющей роль смазки, снижающей трение.

Из природы гениальный элемент биомеханики был позаимствован инженерами

Точно по такому же инженерному принципу построен и наконечник рулевой тяги, который состоит из металлического стержня с нарезанной на нем резьбой и шарнира с другой стороны. Элемент располагается на звене между рулевым механизмом, рулевой тягой и поворотным кулаком колеса:

Это обеспечивает постоянное расстояние между направляющей частью рулевого механизма и рычагом рулевого управления поворотной оси и, следовательно, точное соблюдение колейности.

Обязательно исполнение условия: свобода передвижения наконечника поперечной рулевой тяги.

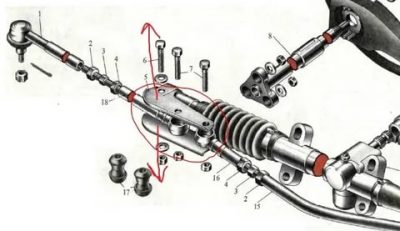

Вот как схематически выглядит реечный рулевой механизм:

Руль (1); Рулевой вал (2); Рейка и шестерня рулевого вала (3); Рулевая тяга (4); Ступица или поворотный кулак (5)

В зависимости от конструкции рулевая тяга может иметь рулевые наконечники с обоих ее концов либо резьбовое окончание с одной стороны и рулевой наконечник с другой

«Это простая, но эффективная система, которая не имеет недостатков, присущих винтореечному типу привода передних колес. В свою очередь, винтореечный тип обычно добавляет больше веса автомобилю, требует больших усилий при управлении автомобилем и зачастую обладает «мертвой зоной» в центральной части. В наши дни последний тип рулевого управления обычно используется на более громоздких и менее быстрых транспортных средствах – грузовиках и автобусах».

Наконечник рулевой тяги в разрезе:

Шаровой палец (1); Грязезащитный колпачок (2); Корпус шарнира (3); Вкладыш (4); Пружина (5); Заглушка (6)

Не поворачивайте колеса, когда автомобиль стоит!

В прошлом, когда не у каждого автомобиля была система гидравлического усиления руля, ни у кого из водителей не возникало даже желания поворачивать колеса в тот момент, когда автомобиль стоит. Во-первых, это очень непросто. А во-вторых, руль приходится проворачивать с таким усилием, что кажется, какой-то элемент рулевого вот-вот сломается.

Но теперь все изменилось, ГУРы и электроусилители есть и на Ладах, и на старых Опелях, Мерседесах и других авто поколения 90-х и даже 80-х. Благодаря сервоприводам достаточно усилия мизинца, чтобы провернуть колеса, и в этом самая большая проблема для наконечников рулевых тяг! В эти мгновения их шарнирам приходится ой как нелегко!

Запомните, что разрушительные силы в современных автомобилях при таких стоячих маневрах даже выше, чем раньше, поскольку автомобили стали тяжелее, а шины шире.

При этом возникают усилия, соответствующие весу до 1 тонны (!) при каждом движении рулевого механизма. В таких обстоятельствах почти чудо, что относительно небольшое звено вроде конечного шарнира выдерживает подобные перегрузки. Но все равно, примерно через 100.000 км пробега шарниры лучше проверить – возможно, один из них уже вышел из строя и необходима замена.

Совет

Вспомните то, чему учили вас в автошколе: вращаем руль, только когда автомобиль движется.

Проверяйте пыльники на наконечниках тяг!

Второй, а на отечественных автомобилях и первый смертельный враг наконечников рулевого – порванные пыльники. Грязезащитные колпачки для того и созданы, чтобы защищать от грязи, воды, песка и реагента. Как только он рвется, разгерметизируется из-за износа внутри, начинает быстро прогрессировать коррозия, усиливающаяся повышенным износом из-за абразивного эффекта песка и грязи. Смазка вымывается водой, и очень скоро вы не узнаете свой автомобиль на дороге.

Удар, еще удар и неровности

Наконечник, а в особо сложных случаях и рулевую тягу можно уничтожить, наехав на препятствие. Камень на дороге, бревно или яма – неважно, исход может быть один – погнутая тяга или вышедший из строя ее наконечник.

Эксперт «Техсервис СПА» Даниил Севастьянов советует проводить диагностику чаще:

«Стандартно наши специалисты проводят плановую диагностику подвески при каждом последующем ТО. В нее также входит проверка рулевой тяги и наконечников. Не имеет никакого значения, сколько на момент обслуживания проехал автомобиль – 15 или 150 тыс. км, в редких случаях «убить» наконечники тяги можно даже на новом автомобиле с небольшим пробегом. Все зависит от стиля вождения и условий эксплуатации транспортного средства. Не исключается и брак элемента. Особенно в тех случаях, когда на автомобиль были ранее установлены неоригинальные или некачественные детали»

Как самостоятельно выявить поломки конца рулевой тяги

Для этого нужно внимательно присмотреться к автомобилю, отмечая его нестандартное поведение. В первую очередь обратить внимание на то, что:

— автомобиль может непредсказуемо вести себя в полосе движения (заметны рысканья, увод в сторону)

— заметен повышенный износ шин (даже с выставленным в норму сход/развалом)

— появляется люфт рулевого колеса

— руль сложнее вращать

— возможно появление вибрации на рулевом колесе

Эти симптомы параллельно могут сопровождаться шумовыми эффектами:

— слышен негромкий частый стук при езде по мелким неровностям дороги или при преодолении «лежачего полицейского»

— аналогичный стук может быть слышен при повороте колес (с одной или с обеих сторон)

Важно!

На самом деле все вышеописанные симптомы могут проявляться и при других неисправностях рулевого управления и подвески. Но это не говорит о том, что при их выявлении вы не должны отправиться в автосервис на диагностику.

Самостоятельная диагностика неисправности наконечника рулевой тяги

Чтобы убедиться, что проблема именно в вышеназванной детали, можно воспользоваться «дедовским», проверенным способом. Для этого нужна смотровая яма и ваша машина.

1. Заезжаем на смотровую яму

2. Беремся рукой за тягу близко к наконечнику. Начинаем раскачивать шарнир вверх-вниз. Небольшое «подпружиненное» сопротивление – это норма, пружина отрабатывает. А вот значительный люфт – плохой признак. Его быть не должно, также как и зазоров в наконечнике.

3. При попытке провернуть тягу вокруг оси, если она идет за вашим кулаком легко, скорее всего, наконечник уже «закончился». Точно пора ехать в мастерскую.

Почему лучше не менять наконечник своими силами?

Пример самостоятельной замены рулевого наконечника. взято с -канала «Sergey Dubkovskiy»

Наконечники рулевой тяги являются частью рулевого управления, и, по нашему мнению, с ним должен работать только обученный персонал. Любая ошибка при разборке/сборке с вашей стороны может в дальнейшем привести к ДТП!

Проблемы могут начаться уже во время снятия прикипевшего болта или гайки. Нередко ржавую гайку невозможно стронуть даже ключом с большим рычагом. В этом случае помогает только хорошее средство для удаления ржавчины, многократное распыление и терпение.

Ни при каких обстоятельствах резьба не может подвергаться механической термической обработке сварочной горелкой – она становится хрупкой и в процессе эксплуатации может сорваться!

Второе: замена тяг должна производиться попарно, с обеих сторон!

Следующая опасность скрывается в применении ударных инструментов. Нельзя пытаться сбить палец наконечника тяги! Рулевой механизм, несмотря на то что он сделан из стали, – вещь деликатная. Из-за ударов могут овализироваться посадочные места, крепление с этого момента не будет надежным. Для этой деликатной процедуры используется съемник для выпрессовки пальца наконечника из рычага.

Поэтому необходимо использование только специальных съемников.

К другим подводным камням относится установка. Конический штифт, а также его посадочное место в рычаге рулевого управления должны быть чистыми и без смазки.

Резьба не должна быть замятой.

Очень важно: после работ всегда требуется выставление соосности колес. Это единственный способ обеспечить соблюдение заданных значений, необходимых для оптимальной управляемости и износа шин.

И наконец выбирайте оригинальные каталожные запчасти, которые по номеру подходят именно для вашей модели автомобиля. Конструкций тяг и наконечников много, можно легко ошибиться, приобретая запчасть «на глаз».

Цены на работу составляют порядка 1000-1.500 рублей:

yandex.ru

взято с -канала «Роман Романов.»

Диагностика рулевой тяги и ее замена

Одним из незаменимых элементом рулевой системы автотранспорта, является рулевая тяга. И задача данной тяги заключается в том, чтобы не дать боковым колёсам подвергнуться скольжению в момент поворотов транспортного средства.

Значит, при исправном функционировании системы, каждое управляемое колесо, должно поворачиваться в разные углы, а именно на малый угол внешнее, а вот на большой угол наоборот внутреннее. Сама система включает в себя разные тяги, а именно средние, левые и правые, то есть левого, правого рычага шин. Конечно, конструкции рычагов разные, и не каждая может подойти именно на ваш автомобиль.

Значит, к выбору детали стоит отнестись серьёзно и внимательно, дабы при покупке не ошибиться, потому, что замена этой детали выполняется именно по своему типу.

НАЗНАЧЕНИЕ РУЛЕВОЙ ТЯГИ

Как указано выше, что у разных машин, имеется огромное количество свойств дополняющих этот механизм, но сама суть привода остаётся такой же. Значит, связь между рычагом данного механизма, а также продольного элемента создаётся за счет шарниров. И в тот момент, когда начинает поворачиваться сошка, центральная тяга передвигается в левую или же правую сторону, а вот поворачиваемость колёс, в правильном направлении, обеспечивается за счёт боковых тяг.

Также есть менее простой по своей работе рулевой механизм, так называемого реечного типа. И отличается он тем, что при работе использует всего лишь 2 тяги, при помощи их автотранспорт поворачивает колёса в соответствующие стороны, а также имеет связь с поворотными рычагами, посредством наименьших стараний со стороны шофёра.

ШАРНИРЫ РУЛЕВЫХ ТЯГ

Самыми главными составляющими боковых тяг, являются шарниры рулевых тяг, но еще их называют наконечниками.  Они предназначены для эффективного соединения с так называемым резьбовым наконечникам. Сами шарниры похожи на полусферические пальцы. Также они очень ненадёжные, и поэтому проблемы возникают именно в них. А вот чтобы произвести замену шарнира рулевой тяги, нужно иметь полную сборку механизма, потому, что отремонтировать или восстановить его невозможно. В связи с этим, помните, когда будете менять шарниры с одой стороны, рекомендуется произвести замену и со следующей, дабы не столкнуться с этой неприятностью снова.

ИСТОЧНИК ПОВРЕЖДЕНИЙ РУЛЕВОЙ ТЯГИ

Основными и часто встречаемыми поломками являются:

· Непреднамеренная вибрация, а также ударение руля;

· Абсолютно любые непреднамеренные ударения и стуки, в основном их можно наблюдать справа;

· Непонятное увеличения люфа рулевой колонки, которое автомобилист может заметить при большой скорости передвижения;

· Очень трудное поворачивание руля во — время выполнения поворотов;

· На ровном движении отклонение машины в правую или левую сторону.

Значит, если вдруг вы заметили что-то из вышеуказанного, то нужно отнестись к этому серьёзно, и не отлаживать проверку вашего автотранспорта на следующий день. Таким образом, необходимо машину продиагностировать, а именно рулевую систему, и в случае поломки произвести замену наконечника механизма рулевой тяги.

САМОСТОЯТЕЛЬНАЯ ДИАГНОСТИКА

Прежде чем обратиться за помощью на СТО, можно собственноручно обследовать эту систему. Но тут нужно как следует придерживаться следующего:

· Рулевые наконечники должны перемещаться вдоль оси пальцев, не больше 1,5 мм, а если больше, то тогда необходимо будет поменять наконечник с шариком;

· Проверить соединение хомута на муфте самой тяги, а именно как она затянута.

· Также тщательно осмотреть чехлы, которые способствуют защите наконечника шарнира. Еще могут в чехлах присутствовать трещины, разрывы, и в случае обнаружения стоит чехол заменить.

Но самой частой неисправностью рулевого привода, является поломка шарниров и их износ, а именно наконечников, так называемых рулевых тяг.

Также для выявления неисправностей по рулевому механизму не нужно обращаться на СТО или использовать специализированное оборудование. Так, как нужно просто положить руки на руль, и прислушаться, не издаёт ли рулевая колонка посторонние звуки. Конечно, опытный автомобилист без труда определит, нестандартное поведение своего автотранспорта, которое в дальнейшем может способствовать ДТП.

Так, какие же способы для обнаружения проблем более эффективны:

1.  Когда автотранспорт припаркован, следует рулевым управлением покрутить (вправо, лево) и присмотреться, как на обратное движение ведут себя колеса, в случае, если колеса не реагируют на вращение руля, то тогда имеется какая — либо неисправность.

2.  Также необходимо обратить внимание непосредственно на пыльник, не имеет ли он повреждений (царапин, разрывов) и если есть таковы признаки, немедленно стоит произвести замену.

НЕОБХОДИМЫЕ ПРИБОРЫ ДЛЯ ЗАМЕНЫ

Пред тем как приступить к самостоятельной замене рулевого механизма, нужно его найти в магазине и купить. Но важно, чтоб тяга была предназначена именно для вашего автомобиля, а также желательно сразу приобрести несколько наконечников, дабы в скором времени не натолкнуться с повторным ремонтом.

Итак, для замены данного механизма, вам понадобятся следующие инструменты:

1. Гидравлический Домкрат.

2. Дабы обезопасить себя применяйте «козлы».

3. Плоскогубцы.

4. Ключи гаечные.

5. Съёмник.

6. Отвертки.

7. Специальное вещество WD-40.

ЭТАПЫ ЗАМЕНЫ

· Ручной тормоз поднять и зафиксировать;

· Рулевую колонку заблокировать, а аккумулятор отключить от питания;

· При помощи какого — либо домкрата, необходимо поднять автотранспорт, дабы для козла было место;

· Далее производим снятие колёс;

· Потом снимем шплинты с оснований гаек наконечников, и откручиваем их;

· Следующим делом необходимо установить и зафиксировать съёмник. После этого берём молоток, и по ушку поворотной тяги наносим удары, так чтобы гайка подтянулось, как можно ближе. Но если расположение рычага не изменяется, то такое действие следует ещё раз повторить;

· Далее нужно демонтировать рулевой наконечник, которой расположен недалеко от муфты. Из-за того, что ранее был деактивирован аккумулятор, попадание искры на плюсовой провод не может быть возможным. Но если у вас возникли проблемы с демонтажем из-за ржавой или окислившейся резьбы, то необходимо применить специальное вещество WD-40;

· Снять пыльник, а также раскрутить с рулевой рейки тягу;

· Специальной смазкой смазываем шарнир, она идет с ним в комплекте;

· А вот для установки новой рулевой тяги, не понадобится много усилий и применение молотка;

· Затем берем, подключаем аккумулятор и закрепляем тормоза, теперь проводим диагностику на их эффективность;

· Потом на новой детали нужно оставить метки, дабы по техпроцессу правильно произвести её крепёж, а также, чтоб без каких — либо проблем добраться на СТО и обратиться к механику. Специалист благодаря этой разметке сделает развал схождения. И для того чтобы избежать проблем в этом моменте, нужно вести счет и знать примерное число оборотом, во — время демонтажа наконечника.

После того, как окончите работу, вам будет нужно провести развал схождения шин. А делается это для того чтобы в дальнейшем не покупать новую резину.

Регулировка, а также проверка сделанной работы:

1. Когда производите проверку, нельзя допустить люфт в самих тягах.

2. Регуляция самого люфта обязана быть в пределах 15 градусов и сделать её нужно именно на рулевом колесе.

3. Ход руля должен быть как плавный, так и беспрерывный, также необходимо, чтоб было одинаковое число поворотов в разные стороны (вправо, влево).

4. Еще нужно убедиться, что руль сам после поворота возвращается в исходное положение.

5. Также рекомендуется через 500-800 км выполнить еще одну регулировку.  Но если возникнут, какие-либо неприятности до этого момента, то регулировку необходимо выполнить сразу.

Итак, если вы прочитали нашу статью, то вы уже понимаете что в целом сам процесс замены рулевой не сложный, а тем более, если выявить неисправность вовремя и следовать вышеуказанным пунктам. Конечно, некоторые проблемы могут возникнуть при покупке новой детали, так, как ее просто нет в продаже, по той причине, что данная кампания такие модели уже не выпускает. Но если вы не уверенны, что справитесь с этим ремонтом самостоятельно, то лучше обратитесь за помощью к специалистам на СТО.
