Регулировка педали сцепления лансер 9

Как прокачать или подтянуть сцепление на Mitsubishi Lancer

Автомобили компании «Митсубиси» известны своим качеством и надежностью. Но какие бы совершенные авто не строили японцы, водителю необходимо ухаживать за машиной, при этом регулярно производить замену всех рабочих жидкостей, в частности гидравлической жидкости в сцеплении.

Часто в систему попросту попадает воздух, что нарушает работу трансмиссии. Мы ответим вам на вопрос, как прокачать сцепление на Мицубиси Лансер, а также убрать воздух.

Когда нужна данная процедура

Что собой представляет прокачка сцепления и когда ее нужно делать – частый вопрос автовладельцев. Эта методика предполагает удаление воздуха из системы. Воздух может не только нарушить работу всей трансмиссии, но и привести со временем в негодность разного рода детали.

Причиной этой проблемы является слабая затяжка резьбовых соединений или повреждения трубопровода. Эта процедура проводится довольно редко, а некоторые автовладельцы и вовсе не сталкиваются с ней, поэтому о том, как правильно сделать прокачку, знает далеко не каждый.

Признаками этой проблемы может стать:

• появление провалов в педали сцепления;
• небольшие рывки во время старта и переключения передач;
• при больших нагрузках на высоких скоростях педаль подергивается.

Если вы столкнулись с подобными признаками, возможно, в систему попал воздух. Обязательным пунктом перед прокачкой является регулировка сцепления Лансер 9 и 10.

Как отрегулировать сцепление

Прежде чем прокачивать сцепление на вашей машине, его следует отрегулировать, иначе провести эту процедуру вам не удастся. Проблема здесь фактически в том, что если запорный клапан не будет иметь свободный ход, то воздух не сможет выйти, поэтому стоит удостовериться, что свободный ход педали сцепления фактически в норме.

Как это сделать? Возьмите линейку. Один ее конец установите на пол возле педали сцепления. Замерьте расстояние педали от пола. Этот показатель должен составлять 160 миллиметров (плюс-минус два миллиметра). Также удостоверьтесь, что люфт самой педали не превышает трех миллиметров. Если все в порядке, смело можно выполнять прокачку. Если проблемы все же есть, нужно отрегулировать сцепление на Митсубиси Лансер.

Как подтянуть сцепление Мицубиси Лансер? Для этого под рулевой колонкой в районе педали сцепления необходимо найти привод главного цилиндра. Для регулировки вам понадобятся ключи на 6 и 12. Инструкция включает в себя следующее:

1. Ослабьте контргайку.

2. Вращайте шток в нужном направлении, чтобы поставить педаль в необходимом положении.

3. Затяните обратно контргайку после регулировки.

Подрегулировать сцепление вы можете у себя в гараже. Нажмите несколько раз на педаль и убедитесь, что расстояние до пола лежит в необходимых пределах. После этой процедуры вы можете приступать к главной задаче – прокачке сцепления.

Особенности процедуры

Прежде чем приступать непосредственно к процессу, необходимо подготовить инструмент. Итак, вам понадобится:

• специальный шланг на 6 для прокачки тормозов;
• тормозная жидкость в объеме пол-литра;
• большой шприц;
• желательно, напарник;
• прозрачная тара объемом 200-300 миллилитров;
• два ключа на 13 (крестовой и рожковый);
• веревка или изолента (необходимы, чтобы подвязать патрубок).

Как только вы обзавелись всем необходимым инвентарем, можно приступать. Последовательность действий включает в себя следующие пункты:

1. Снимите шноркель через верхний пыльник. Он крепится при помощи двух пистонов.

2. Снимите пластиковую защиту с мотора, а потом подвяжите патрубки.

3. Как вы найдете клапан для прокачки, насадите на него трубку. Для этого используйте крестовую отвертку. Попробуйте поддеть шланг и затем надеть на штуцер.

4. После того как трубка без проблем стала надеваться, снимите ее. На другой конец трубки насадите шприц. Заполните трубку и половину шприца тормозной жидкостью.

5. Теперь полную трубку вместе с подсоединенным шприцом наденьте на штуцер. При этом с другого конца снимите шприц и опустите в сосуд с небольшим количеством рабочей жидкости. Все эти шаги необходимы, чтобы не впустить в систему еще больше воздуха.

6. Долейте рабочей жидкости в специальный бочок выше максимального уровня (практически под завязку).

7. Второй человек должен энергично накачивать сцепление, при этом зажать педаль. Вы в это время открутите штуцер. Оттуда пойдет жидкость. Необходимо проводить эту процедуру до тех пор, пока попросту не польется чистая жидкость.

8. После этого можно закрутить штуцер, а потом отжать педаль сцепления. Не забывайте все время следить за жидкостью в бочке.

9. Соберите все в обратной последовательности.

Если все выполнено верно, то этой методикой вы устраните весь воздух в системе сцепления. Это избавит вас от рывков при переключении и старте. Как видите, здесь нет фактически ничего трудного, поэтому вы легко сэкономите ваши деньги, выполнив прокачку самостоятельно.

Регулировка сцепления лансер 9

/ Руководство по эксплуатации и ремонту Мицубиси Лансер 9 (Mitsubishi Lancer) / Регулировка привода выключения сцепления

Регулировка привода выключения сцепления

Привод выключения сцепления беззазорный, т.е. подшипник выключения сцепления постоянно прижат к лепесткам нажимной пружины. Износ накладок ведомого диска компенсируется специальным устройством в виде конической пружины, установленной в рабочем цилиндре привода и перемещающей поршень цилиндра в новое исходное положение по мере износа накладок.

Четкую работу исправного привода выключения сцепления обеспечивают правильной исходной установкой педали сцепления.

Вам потребуются: ключи «на б» и «на 12», линейка.

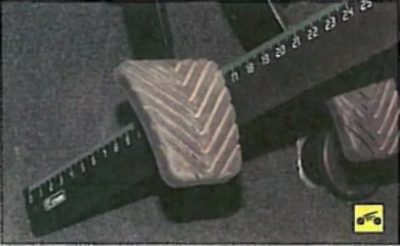

1. Измерьте расстояние от накладки площадки педали до пола, не нажимая на педаль. Это расстояние должно быть (1б0±2) мм.

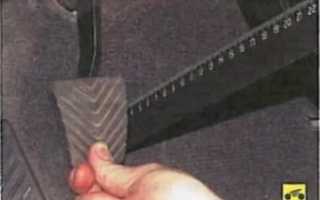

2. Проверьте зазор между толкателем и поршнем главного цилиндра по значению люфта педали сцепления, для чего переместите педаль рукой до момента прекращения перемещения педали без сопротивления. Определите по линейке люфт, он должен быть 1-3 мм.

ПРИМЕЧАНИЕ

При полном отсутствии зазора между толкателем и поршнем главного цилиндра возможно неполное включение сцепления (сцепление «буксует»).

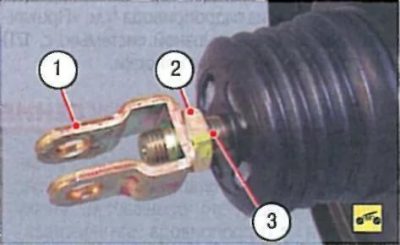

3. Если расстояние от площадки педали до пола и люфт педали не соответствуют ука-

занным значениям, отрегулируйте длину толкателя главного цилиндра привода. Ключом а ослабьте затяжку контргайки на штоке, а ключом б вращайте шток в нужную сторону, вворачивая его в вилку штока или выворачивая из нее до получения необходимого положения педали и ее люфта. Затяните контргайку.

ПРИМЕЧАНИЕ

Для наглядности работа показана на снятом главном цилиндре сцепления.

ПРЕДУПРЕЖДЕНИЕ

При регулировке длины штока следите за тем, чтобы толкатель не смещался в сторону главного цилиндра привода выключения сцепления.

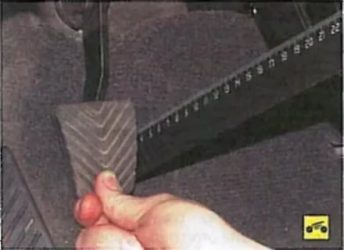

4. Проверьте свободный ход педали сцепления, для чего, выбрав люфт педали (см. п. 2), перемещайте педаль дальше до момента ощутимого увеличения сопротивления перемещению. Определите по линейке свободный ход, он должен быть 4-13 мм.

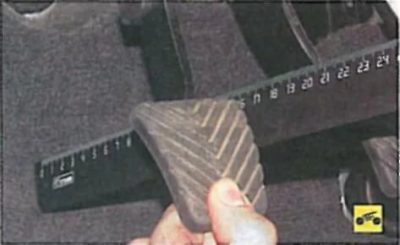

5. Нажмите на педаль до упора. При этом пластмассовый упор на педали должен соприкоснуться с буфером в щите передка кузова, а расстояние накладки площадки педали от пола должно составлять (20+2) мм.

ПРИМЕЧАНИЕ

Если при нажатии на педаль до отказа ее упор не соприкасается с буфером в щите передка, то это указывает на чрезмерную длину толкателя главного цилиндра. Обычно при этом расстояние педали до пола бывает больше номинального, а люфт педали отсутствует. В этом случае повторите регулировку.

Если по окончании регулировки свободный ход педали больше нормы или сцепление «ведет», значит, по какой-то причине в гидропривод попал воздух (например, из-за ослабления затяжки гаек трубопровода, болтов-штуцеров главного и рабочего цилиндров или клапана выпуска воздуха рабочего цилиндра) или неисправен главный или рабочий цилиндр. Устраните причину попадания воздуха и прокачайте гидропривод (см. «Прокачка гидропривода выключения сцепления», с. 136). Если это не приведет к желаемому результату, замените цилиндры (см. «Замена главного цилиндра гидропривода выключения сцепления», с. 133; «Замена рабочего цилиндра гидропривода выключения сцепления», с. 134).

Замена рабочей жидкости в гидроприводе выключения сцепления

Завод-изготовитель рекомендует заменять рабочую жидкость в гидроприводе выключения сцепления через 30 ООО км пробега или 2 года в зависимости от того, что наступит раньше.

Вам потребуются: тормозная жидкость, шланг для прокачки, ключ «на 10», емкость для сливаемой жидкости.

ПОЛЕЗНЫЕ СОВЕТЫ

В гидроприводе выключения сцепления используется тормозная жидкость DOT-3 или DOT-4. Эта жидкость гигроскопична (быстро впитывает влагу из воздуха). Образовавшийся в главном и рабочем цилиндрах конденсат вызывает коррозию деталей и отказ гидропривода. Поэтому рекомендуем заменять рабочую жидкость один раз в год независимо от пробега. По этой же причине рекомендуем одновременно заменять жидкость и в системе гидропривода тормозов (см. «Замена тормозной жидкости», с. 69), тем более что питающий бачок для обеих систем общий.

ПРЕДУПРЕЖДЕНИЕ

Не используйте слитую из системы жидкость повторно: она загрязнена, насыщена воздухом и влагой. Всегда заливайте в систему только новую жидкость той марки, что и у жидкости, залитой прежде. Тормозная жидкость гигроскопична, поэтому ее нельзя хранить в открытой таре. Берегите природу! Не сливайте использованную тормозную жидкость в почву или канализационную систему.

1. Снимите защитный колпачок с клапана для удаления воздуха рабочего цилиндра сцепления.

2. Наденьте на клапан шланг и опустите его конец в емкость с небольшим количеством тор-

Посмотрите также: Замена масла в механической коробке передач и рабочей жидкости в автоматической коробке передач →

Как проводится замена сцепления Митсубиси Лансер 9 1.6

Нельзя сказать, что сцепление является на автомобилях Lancer IX слабым местом. Заводской ресурс узла, при бережной эксплуатации, составляет порядка 150-165 тысяч километров пробега, но при повышенной нагрузке снижается до значения в 100 тысяч. Конструктивно механизм состоит из корзины сцепления, дисков и выжимного подшипника. Во время ремонта замене подлежит каждая из этих частей, вне зависимости от степени износа. Выполняться замена сцепления Митсубиси Лансер 9 1.6 может самостоятельно, тем не менее, это достаточно сложный процесс, требующий хотя бы наличия общих технических навыков.

Когда необходимо задуматься о замене сцепления?

Обычные признаки износа данного узла, после чего владельцы Lancer IX задумываются о ремонте, проявляются в явно ощутимых рывках при переключении передач, а также в отчётливом скрипе педали сцепления. Включение более высокой скорости сопровождается сильной тряской автомобиля, а динамика разгона заметно падает.

Для диагностики проблемы необходимо провести простой тест – выбрать небольшой участок прямой дороги, разогнать автомобиль до скорости 40-50 км/ч, а затем попытаться резко ускориться до 80-90 км/ч. При этом надо обратить внимание на следующие признаки:

• стрелка на табло тахометра поднимется до 4-5 тысяч оборотов (соответственно появится и взвывающий звук двигателя) гораздо раньше, чем машина ощутимо наберёт скорость;
• в салоне появится ощутимый запах гари.

Если присутствует хоть один из признаков, а машина реагирует на разгон вяло, то сцепление Lancer 9 изношено (диски не обеспечивают нужного контакта) и подлежит замене. Основными причинами, которые вызывают поломки подобного рода являются:

• стиль вождения автомобиля, когда муфта частенько задействуется;
• перегрузки дисков, проявляющиеся как в резких, так и в чересчур плавных стартах;
• перегрев, вызванный пробуксовкой;
• попадание посторонних предметов между дисками, что вызывает неравномерный их износ.

Вне зависимости от причин, при возникновении начальных признаков неисправности, следует готовиться к ремонту. Кроме этого может потребоваться замена рабочего цилиндра сцепления Лансер 9.

За сколько часов можно выполнить работы самостоятельно?

Чтобы поменять сцепление Лансер 9, необходимо отвести как минимум 4-5 часов, если раньше не доводилось выполнять такие работы и человек не знаком с устройством японского автомобиля. Если раньше был опыт по разборке и ремонту автомобилей Mitsubishi, то можно запланировать 2-2,5 часа.

Опытные автомеханики, проводившие подобные операции по замене неоднократно, выполняют операцию в течение 1-1,5 часов.

Необходимый инструмент и оборудование

В первую очередь замена сцепления Митсубиси Лансер 9 потребует от механика смотровой ямы или подъемника, поскольку доступ к узлу осуществляется снизу. Кроме этого, обязательна помощь напарника, поскольку демонтируемые детали тяжелые. После этого подготавливаются инструменты, которыми будут производиться работы:

• гаечные ключи (рожковые, накидные) размерами 10, 12, 14, 24;
• набор слесарного инструмента – отвертки, плоскогубцы и т.д.;
• оправка для центровки.

Также будет необходимо приготовить ёмкости для масла, а также смазку WD-40 для демонтажа корродированных болтов и гаек.

Какой комплект для замены выбрать?

Большинство владельцев отдают предпочтение комплекту для замены от японской фирмы Exedy, несмотря на отсутствие информации о применимости на Lancer IX. Данные детали полностью совместимы с 9-ой версией. Популярностью пользуется комплект MBK2001 и MBK2106 – второй немного дороже. По качеству они примерно сопоставимы, однако, если не хочется рисковать, то MBK2106 собрал больше положительных отзывов от владельцев. Для заказа используем следующие артикулы(информация дана по данным exist):

• комплект Exedy MBK 2106 (стоимость 6 356 рублей);
• опционально Exedy MBK 2001 (стоимость 4 799 рублей).

Кроме этого дополнительно необходимо купить выжимной подшипник с пластиковой втулкой по коду MD749998 (стоимость 1 301 рубль), устанавливать данную деталь из комплекта Exedy категорически не рекомендуется!

Как производится замена – пошаговая инструкция

Процесс замены начинаем с того, что автомобиль загоняется на смотровую яму (или поднимается на подъемнике), масло из коробки передач удаляется в подготовленную тару (предварительно демонтируется защита двигателя). После этого начинаем процесс разборки автомобиля, чтобы обеспечить доступ.

1. В подкапотном пространстве демонтируем аккумулятор (вместе с подставкой), воздуховод, воздушный фильтр вместе с корпусом, а также гофрированный воздуховод от дроссельной заслонки.
2. Окончательно освобождаем пространство около подушки двигателя, снимая подставку воздушного фильтра.
3. Гидравлический привод сцепления крепится к картеру коробки двумя болтами – откручиваем их и фиксируем в стороне, чтобы ничего не мешало на дальнейших этапах.
4. Демонтируем тросы переключения передач (2 штуки), для чего выкручиваем крепеж от картера КПП и закрепляем тросы в стороне от места работ.
5. Отделяем электрическую проводку от датчика скорости (для упрощения необходимо надавить на защелку плоской отверткой), далее отсоединяем все оставшиеся электрические подключения от коробки.
6. Дальнейшая работа проделывается под автомобилем – выкручиваем болт передней подушки двигателя, а затем демонтируем продольную балку.
7. Демонтируем пыльник маховика (крепится двумя болтами на 14 и двумя болтами на 10).
8. Самая трудоемкая часть – это демонтаж задней подушки двигателя. Первым делом фиксируем из смотровой ямы основной болт и откручиваем его в подкапотном пространстве (сверху). Остальные болты (3 штуки) скручиваем снизу. Оставляем узел подушки в таком состоянии.
9. Устанавливаем автомобиль на ручник, ставим под задние колеса упоры. Переднюю часть вывешиваем таким образом, чтобы она по уровню была выше задней. Для этого подкладываем под лонжероны доски.
10. Открываем доступ к коробке передач – снимаем передние колеса, стойки стабилизатора, демонтируем шаровые. С левой стороны необходимо удалить пыльник моторного отсека, рулевые наконечники. Также необходимо демонтировать ШРУСы – для этого не требуется прилагать чрезмерных усилий.
11. Под поддон двигателя, через упорную доску устанавливаем домкрат, и двигатель приподнимаем для снятия боковой подушки. После этого выкручиваем болты, фиксирующие боковую подушку, и проверяем, что домкрат стоит надежно (чтобы двигатель не повредило). Вдвоем с напарником опускаем домкрат, контролируя, чтобы все 4 шпильки выходили из подушки равномерно – после этого вынимаем подушку.
12. Через открывшийся доступ к коробке передач, выкручиваем все 7 болтов, которые её держат. После этого надежно придерживая (или заранее привязав КПП), выводим первичный вал коробки из диска сцепления и направляющих. Снимаем коробку и убираем ее в сторону.
13. После этого откроется доступ к узлу сцепления – демонтируем поочередно выжимной подшипник, направляющую, корзину и диски. На данном этапе необходимо отцентрировать диск при помощи оправки.

При установке выжимного подшипника его ни в коем случае нельзя смазывать! Сборка осуществляется в обратной последовательности. Новое сцепление необходимо обкатать примерно 1000-1500 километров в щадящем режиме.

Работы по замене узла сцепления следует выполнять с соблюдением мер предосторожности – надежно фиксируя тяжелые детали и кузов автомобиля. Процесс замены достаточно сложный, поэтому, если нет уверенности в своих силах, то лучше обратиться в специализированный автосервис.

Сцепление на Lancer 9

Сцепление силового агрегата в автомобиле представляет собой фрикционный конструкционный узел, цель функционирования которого заключается в разрыве связи двигателя и трансмиссии, что позволяет снизить перегрузку КПП и погасить колебания в момент переключения передач и старта с места. Со временем эксплуатации кольца сцепления постепенно стачиваются, что приводит к необходимости замены комплекта.

Когда пора менять сцепление: определяем износ по косвенных признаках

Сцепление на Лансер 9 представляет собой конструкцию, состоящую из пары ведомого и ведущего фрикционных диска, имеющих центрально расположенную диафрагменную пружину. Комплект сцепления сухой и реализуется через гидравлический привод, в результате чего не предназначен для длительного выжима.

Данный конструкционный узел подвержен большим перегрузкам при неправильной настройке или интенсивной эксплуатации, что приводит к скорому выходу из строя комплектующих. Необходимость в скорой замене сцепления диагностируется по поведению автомобиля и не требует разборки силового агрегата – признаками неисправности являются:

• Горелый запах в салоне или под капотом автомобиля – появление неприятного запаха является результатом износа ведущего диска или фрикционных колец. Ситуация не является критичной, однако требует скорой замены сцепления;
• Трудности во время переключения коробки передач – затруднительное передвижение селектора коробки вызвано с повреждением комплекта сцепления, в результате чего двигатель не полностью отсоединяется от КПП при выжиме педали. Пренебрежение ситуации в данном случае чревато стачиванием зубцов валов коробки передач;
• Слабый разгон на высоких оборотах движка – неплотное прилегание коробки передач к двигателю в связи с неполным прилегание дисков сцепления. Данный признак также требует скорой замены комплекта;
• Выключение сцепление в нижней планке педали – схватывание сцепление «в полу» автомобиля требует незамедлительного ремонта и является следствием полного износа ведомого диска или колец.

Важно знать! Отсутствие данных признаков не является следствием полноценного функционирования агрегата – проверять сцепление на Лансер 9 рекомендуется каждые 80 000 км пробега. Помните, своевременная замена комплектующих снижает стоимость ремонта и увеличивает эксплуатационный ресурс автомобиля.

Сцепление на Mitsubishi Lancer 9: обзор аналогов и оригинальных комплектующих

Заводское сцепление на Лансер 9 считается слабым местом автомобиля, которое быстро выходит из стоя в связи с низким ресурсом комплектующих – ведомый диск изнашивается быстрее остальные деталей, что снижает ремпригодность всей конструкции. Оптимальным вариантом для замены сцепления будет приобретение полного комплекта деталей, в противном случае ресурс восстановленного узла существенно снизится.

ПроизводительАртикулСовместимость по объему двигателя, лКомплектацияПримерная стоимость, руб.

VALEO	828600	1.3, 1.6	Диск, корзина, подшипник	4800
VALEO	MBK004	1.3, 1.6	Диск, корзина, подшипник	4900
TRW	MR 980024	1.3, 1.6	Диск	2100
TRW	MD749998	1.3, 1.6	Корзина, подшипник	3700
Ashika	92-05-572	1.3, 1.6	Диск, корзина, подшипник	4500
Blue Print	ADC430121	1.3, 1.6	Диск, корзина, подшипник	4600

Важно знать! Подбирать комплектующие для сцепления на Митсубиси Лансер 9 необходимо строго по VIN-номеру автомобиля или путем сверки артикулов деталей на официальном сайте производителя. Иначе существует вероятность приобрести несовместимый тип комплектующих – помните, неправильно подобранное сцепление существенно уменьшает ресурс коробки передач, что чревато необходимостью в скором капремонте.

Замена сцепления на Лансер 9: пошаговая инструкция

Установка нового сцепления на Лансер 9 в домашних условиях является затруднительной, однако выполнимой процедурой. Для подсоединения нового комплекта потребуется наличие подъемника или смотровой ямы, стандартный набор инструментов, а также оправка для центрирования. Также необходима помощь напарника – самостоятельно поднять КПП автомобиля невозможно. Для ремонта сцепления на Лансер 9 необходимо:

• Загнать авто на яму или подъемник. Ни в коем случае не рекомендуется поддомкрачивать автомобиль в связи с высокими нагрузками на устройство;
• Далее сливаем масло с коробки передач и отключаем «минусовую» клемму от аккумулятора;
• Затем демонтируем коробку передач и откручиваем 6 фиксирующих болтов у кожуха сцепления возле маховика двигателя;
• Теперь требуется демонтировать выжимной подшипник с пружинкой, направляющий элемент, а также корзину и диск с маховика двигателя;
• Осматриваем поврежденные элементы и устанавливаем новые комплектующие;
• Далее центруем диск оправкой и фиксируем корзину к маховику двигателя, после чего собираем корпус изделия и монтируем коробку передач.

После подключения требуется проверить систему на работоспособность: при правильной отцентровки двигатель должен стабильно работать на холостом ходу и не менять количество оборотов во время выжима педали при движении накатом на нейтральной передаче.

Процедура замены сцепления в домашних условиях позволит прилично сэкономить на обслуживании в СТО, однако чревата увеличением стоимости ремонта при отсутствии практических навыков. Оптимальным вариантом будет замена в паре с квалифицированным помощником.
