Ваз 2107: регулировка клапанов на «классике»

В автомобилях ВАЗ с двигателями без гидрокомпенсаторов в устройстве ГРМ, обязательной частью проводимых технических работ является регулировка клапанов.  Важно понимать, что если нужна регулировка клапанов, «классика» ВАЗ весьма чувствительна к данной процедуре.

Только правильно и вовремя сделанная регулировка или настройка клапанов поможет избежать проблемы нарушения зазоров между кулачком распределительного вала и клапаном. В свою очередь, если нормальное открытие клапана при работе ДВС нарушается, происходит разгерметизация в цилиндре, имеет место уменьшение ресурса двигателя и т.д.

Далее на примере ВАЗ 2107 мы рассмотрим, как выполняется регулировка зазоров клапанов 2017 и как правильно проводить данную процедуру, а также на какие тонкости и нюансы следует обращать внимание.

Клапан ВАЗ: особенности работы

Начнем с того, что для устойчивой работы  двигателя автомобиля как на низких, так и на высоких оборотах, кроме самих регулировок следует отдельно учитывать нагрев и износ ГРМ в двигателе без гидрокомпенсаторов (ГК).

Если просто, со временем происходит изменение зазоров клапанов, а также сам механизм изнашивается. Если на авто с ГК нужный зазор выставляется автоматически, в моторах без компенсаторов изменения устраняются и регулируются методом ручной регулировки клапанов. При этом регулировку клапанов рекомендуется проводить каждые 15-20 тысяч километров пробега.

• Идем далее. Клапан ВАЗ 2107 представляет собой тарелку цилиндрической формы, имеющую стальной стержень или ножку. Располагается клапан в головке блока цилиндров и в закрытом состоянии прилегает к седлу клапана.

В ходе эксплуатации элемент подвергается большим тепловым и механическим нагрузкам, поэтому материал, из которого он изготовлен, представляет собой специальный вид стали. Данная сталь должна быть устойчивой к разным эксплуатационным нагрузкам.

В рабочем состоянии, то есть после прогрева ДВС, клапан расширяется, а его стержень удлиняется. Результат — меняется и зазор между торцом и толкающим кулачком (коромыслом).

Постепенно в процессе эксплуатации автомобиля происходит сильное увеличение зазора (превышение допустимых значений). Именно по этой причине возникает необходимость в регулировке клапанов. На то, что нужно проводить регулировочные работы и настраивать клапана ВАЗ, указывает ряд признаков:

• при работающем двигателе заметно возникновение посторонних шумов (звонкие щелчки или цокот в моторном отсеке, особенно при резком нажатии на педаль газа);
• снижение динамики при разгоне;
• уменьшение или исчезновение компрессии, двигатель троит;
• значительное увеличение расхода топлива.

Ваз 2107 инжектор: регулировка клапанов подбор щупов

Отрегулировать клапана на ВАЗ 2107 при наличии необходимых инструментов, а также следуя инструкции, вполне можно самостоятельно. Сама регулировка клапанов 2107 проводится  на прогретом двигателе либо на «холодную», причем предпочтительней второе (в этом случае показания получаются более точными).

Перед настройкой  необходимо приобрести щупы для регулировки клапанов:

• первый тип щупа для контроля холодного зазора — 0,15 мм;
• второй тип щупа для проверки горячего ДВС — 0,20 мм.

Отметим, что предпочтение отдают широким щупам, так как они удобны в использовании. Подготовив щупы, на ВАЗ 2107 регулировка клапанов выполняется  при помощи набора определенных необходимых инструментов.

• один ключ на «10» и два на «13» и «17»;
• ключ на «38» для болта крепления шкива коленчатого вала;
• отвертки;
• микрометр либо щуп на 0,15.

Перед тем, как отрегулировать клапана, необходимо провести ряд общих для всех ВАЗ подготовительных работ:

• установка автомобиля на ровную поверхность и обеспечение хорошего освещения подкапотного пространства;
• затянув рукоятку стояночного тормоза, отключить зажигание и с аккумулятора снять минусовую клемму;
• подождать до полного остывания двигателя;
• отсоединить топливные шланги  тросик газа, трубки воздушного фильтра;
• сняв крышку трамблера, получить доступ к крышке ГБЦ;
• ключом на «10» снять крышку ГБЦ и выкрутить свечи;
• используя ключ на «38», вращаем крепежный болт до момента  совмещения  шкива коленчатого вала с отметками на звездочке и на головке блока (прорезь на шкиве – самая длинная риска на блоке);
• в случае несовпадения, необходимо выполнить натяжение цепи с помощью имеющегося натяжителя.

На данном этапе автомобиль готов к регулировкам. Далее рассмотрим порядок регулировки клапанов при помощи  щупов или микрометра:

• закрепить микрометр на специальной рейке, предварительно зафиксировав ее на шпильках крепления распределительного вала (для установки рейки необходимо закрутить три шпильки, потом слегка ослабить центральную для принятия изделием неподвижного состояния);
• микрометр, установленный на рейке, размещается на краю кулачка регулируемого клапана (6 и 8);
• провести проверку, используя ключ-захват (имеется в комплекте с микрометром), путем захватывания кулачка клапана;
• на основании показаний микрометра определить соответствующее значение (норма — 0,52 мм), если есть отклонения, провести регулировку;
• выполнить регулировку можно, ослабив ключом на «17» контргайку и установив необходимое значение путем вращения гайки ключом на «13» до момента, пока стрелка на приборе не будет показывать нужное значение (52 деления), при измерении щупом соответствующие значение на микрометре будет соответствовать величине зазора в 0,15мм;
• после регулировки завинтить контргайку;
• повторить аналогичную процедуру проверки и регулировки для каждого клапана, не забывая при этом для каждой последующей пары клапанов перемещать шкив коленчатого вала;
• после регулировки всех зазоров ключом на «38» вращаем  с помощью гайки коленчатый вал на 3-4 оборота и проводим контрольные замеры всех клапанов в той же последовательности;
• закрыть головку крышкой и запустив двигатель, убедиться в отсутствии  посторонних звуков под клапанной крышкой.

Кстати, регулировку и проверку зазоров в клапанах с помощью микрометра можно проводить на разогретом двигателе. В то же время работать со щупами лучше на холодном ДВС.

Подведем итоги

Как видно, от качества регулировки клапанов будет зависеть не только эффективность работы, но и общий ресурс двигателя. При этом для получения нужно результата нужно знать, как отрегулировать клапана правильно. Обратите внимание, от результатов регулировки напрямую зависит точность срабатывания фаз газораспределения.

Также клапана оказывают прямое влияние на качество наполнения цилиндров топливовоздушной смесью, на эффективность сгорания рабочей смеси, на продувку цилиндров и т.д.

В качестве итога отметим, что правильно и точно выставленные тепловые зазоры клапанов помогут избавиться от посторонних звуков или стуков во время работы мотора, улучшить качество работы ДВС, а также значительно повысить эксплуатационный ресурс двигателя автомобиля ВАЗ 2107 инжектор/карбюратор (а также любых других силовых агрегатов без ГК).

Как отрегулировать зазор в клапанах Ваз-2107 и не навредить мотору

Ответить на вопрос «как отрегулировать клапана на Ваз-2107» готовы тысячи инструкций, эту работу выполняют все автосервисы, но многие из них не учитывают те факторы, о которых написано в этой статье, а в результате работы клапана стучат еще громче. О том как выполнить регулировку и не сделать хуже, а также о малоизвестных «подводных камнях» клапанного механизма ВАЗ 2107 в этой статье и приложенном материале.

Что такое тепловые зазоры клапанов?

Из курсов физике нам известно, что при высокой температуре тела способны расширяться, а при низкой сжиматься. То же самое происходит с деталями двигателя, когда он остывает или находится в работе.

Если внимательно изучить характер работы клапанного механизма, то можно заметить, что распредвал имеет кулачки, которые в определенные моменты времени проходят через рокера, открывая или закрывая клапан. Для уменьшения потерь, они находятся в плотном контакте и должны обеспечивать длительное открывание клапана, а также герметичное закрывание внутреннего объема цилиндра мотора.

Однако оставить нулевой зазор между рокером и кулачком нельзя, так как рокера уменьшаются от холодной температуры и увеличиваются при высокой, поэтому он должен поддерживаться на уровне 0,15 мм, чтобы обеспечить нормальную работу двигателя при выходе на номинальную температуру.

Как отрегулировать клапана?

Регулировка клапанов на автомобилях Ваз-2107 и всего семейства «классики» — несложная процедура, которая потребует от водителя лишь наличие стандартного набора инструментов, а также щуп для проверки зазора.

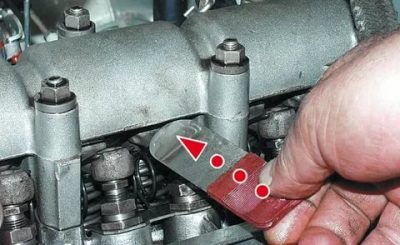

Щуп для регулировки зазоров в клапанном механизме Ваз-«классика»

Автомобиль необходимо установить в гараже на ровную площадку и заранее приобрести прокладку клапанной крышки, так как она является одноразовой.

Регулировка клапанов всегда производится на холодный мотор. Самое главное требование — температура не выше 36 градусов и желательно иметь гараж в котором температура находится в пределах 20 градусов Цельсия.

Перед проведением процедуры, рекомендуется подтянуть цепь ГРМ. Для этого ослабьте гайку на 13 натяжителя цепи и проверните коленчатый вал на пару оборотов. Сделать это можно провернув предварительно вывешенное заднее колесо при включенной четвертой передаче. Механизм сам отрегулирует нужное натяжение. Стартером в этой ситуации лучше не пользоваться. Не забудьте снова затянуть гайку.

Теперь снимите корпус воздушного фильтра и все навесное, что мешает доступу к клапанной крышке. Открутите гайки ее крепления и вытащите ее, открыв доступ к постели распределительного вала.

Прочитайте, может пригодится:  Как правильно выбрать свечи зажигания

На следующем этапе понадобится спецключ, который необходим для проворачивания коленвала для установки нужных позиций распределительного вала. Если такого ключа нет, то поднимите заднее колесо и установите четвертую передачу. Крутить мотор можно будет вращая руками колесо.
Теперь поверните коленчатый вал так, чтобы его риска совпала с большой меткой на крышке сальника, а метка распределительного вала совпала со своей меткой на постели. Это будет соответствовать концу такта сжатия 4-го цилиндра.

Как регулировать клапана на Ваз-2107

Перед тем, как приступить к настройке, рекомендуется сделать отметки на звездочке распределительного вала через каждые 90 градусов с обратной стороны, ориентируясь по основной метке. Позже станет ясно, почему.

Проверьте зазоры 8 и 6 клапана, подложив щуп между рокером и кулачком. Если он не соответствует норме, то отрегулируйте положение рокера, ослабив контргайку на 17, а затем вращая болт на 13 до тех пор, пока щуп не станет входить с легким защемлением.

После того, как клапаны будут настроены, необходимо повернуть распределительный вал на 90 градусов. Вот тут то и понадобятся эти метки. Теперь производится настройка 4-го и 7-го клапана. Данную процедуру нужно повторить для 1 и 3, 5 и 2 клапана соответственно.

Заключительная часть

После регулировки зазоров, необходимо хорошо почистить место установки прокладки и поставить ее на шпильки. После этого, одевается крышка и затягивается по порядку от середины до крайних точек. Это делается, чтобы обеспечить ее лучшее прилегание.
После установки всего навесного процедуру можно считать завершенной.

Если мотор изношен

Для Ваз-2107 или другой классики с несильно изношенным двигателем все пройдет «как по маслу», но вот автомобиль с большим пробегом и изношенным мотором может вас огорчить. Стук клапанов после регулировки станет еще громче. Почему так получилось? При работе мотора детали клапанного механизма прирабатываются друг к другу, меняя свою первоначальную форму.

Рокеры и регулировочные болты при большом пробеге требуют замены

Так опорные поверхности регулировочных болтов становятся из сферических овальными. Повернув такой болт при регулировке вы нарушаете их взаимное прилегание, заставляя прирабатываться снова. Только что выставленный зазор быстро «уплывет» и начинай все с начала… Какой выход? Рокеры и регулировочные болты нужно заменить. Сам распределительный вал, скорее всего еще может поработать, его нужно менять при сильном износе кулачков.О том, как все это выглядит, смотрите этот видеоролик. Автор очень доходчиво показывает правильный способ настройки клапанного механизма.

Регулировка клапанов ВАЗ 2106, 2107 классика

На автомобилях семейства ВАЗ классика: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121, 2123, 2131, 21053, 21213, 21214 установлен четырехтактный двигатель.

Карбюратор на двигателях автомобилей Жигули устанавливался до 2000 года и впоследствии, после не сложной модернизации на автомобилях 2105 и 2107 применили инжектор. Это рядный двигатель с вертикально расположенными цилиндрами в блоке. Каналы системы охлаждения в блоке цилиндров сделаны по всей высоте цилиндров, эффективно охлаждая поршневую группу, кольца поршней от «залегания», а также предотвращая деформацию блока цилиндров от локального нагрева.

Коленчатый вал расположен в нижней части блока цилиндров на пяти опорах коренных скользящих подшипниках. В качестве уплотнителей, препятствующих утечки масла, применяются сальники, изготовленные из маслостойкой резины.

Важным узлом двигателя является головка цилиндров. Представляет собой сложный литой из алюминиевого сплава блок и запрессованных в него седел клапанов и направляющих втулок. В головке блока цилиндров предусматривается рубашка охлаждения и масляные каналы для подвода смазки под давлением подшипников распределительного вала и рокеров, приводящих в движение клапаны.

На клапанах устанавливаются маслосъемные колпачки, препятствующие попадание масла в камеру сгорания. Всего используются 8 клапанов.

Распределительный вал устанавливается на головке цилиндров и приводится во вращение от коленчатого вала двухрядной цепью. Устройство натяжения цепи полуавтоматического типа, работающего от воздействия пружины. Имеется возможность установки устройства для автоматического натяжения цепи, шток которого регулирует свое положение от подводящего под давлением масла.

В отличие от двигателя УМЗ, установленного на автомобилях Газель, Волга, УАЗ, передача движения к клапанам от распределительного вала осуществляется через рычаги (рокеры), без применения штанг и коромысел. Система применения рокеров с верхним положением распределительного вала обеспечивает стабильную работу клапанов на холостом ходу и при высоких скоростях вращения коленчатого вала, снижая звенящий шум их работы.

Регулировка клапанов ВАЗ 2106, 2107 и т.д. согласно инструкции по техническому обслуживанию выполняется каждые 10000 км пробега и благодаря простой и компактной компоновке двигателя сложности в процедуре отсутствуют.

Начало работы и разборка

Перед началом работ, связанных с регулировкой тепловых зазоров клапанов необходимо подготовить двигатель, инструмент и сопутствующие материалы.

Автомобиль зафиксировать ручным тормозом и коробку передач перевести в нейтральное положение. В целях безопасности и исключения самостоятельного движения дополнительно под колеса установить башмаки. Открыть капот и проверить температуру двигателя, которая для проведения процесса регулировки клапанов должна быть приблизительно 20 градусов.

В качестве исключения, существует поправочная таблица зазоров клапанов в зависимости от температуры двигателя, но учитывая не предсказуемые деформации структуры металлов, мы рекомендуем производить регулирование с температурой, указанной в инструкции завода изготовителя. Именно при температуре 20 градусов, структура металла имеет стабильное состояние, без заметных тепловых линейных расширений или сжатий (отрицательные температуры).

Перед разборкой деталей и узлов для обеспечения доступа к операции регулирования клапанов обесточить бортовую электрическую сеть машины, отключив минусовую клемму аккумулятора.

Дальнейшие операции подготовки газораспределительного механизма карбюраторного двигателя отличаются от инжекторного.

На карбюраторном двигателе:

• Отстегнуть фиксирующие пружинные защелки крышки корпуса воздушного фильтра или открутить гайку («барашек»);

• Снять крышку и убрать в сторону элемент воздушного фильтра;

• Головкой на «8» или рожковым ключом открутить четыре гайки, удерживающие корпус воздушного фильтра на верхней части карбюратора и убрать его в сторону, отделив от патрубка вентиляции картерных газов;

• Снять трос привода воздушной заслонки карбюратора, открутив частично полухомут, удерживающий оболочку троса и фиксатор стержня троса;

• Шлицевой отверткой отстегнуть пластмассовые наконечники привода педали акселератора на карбюраторе и удалив стопорное кольцо с оси привода, установленного на клапанной крышке, снять тягу.

На инжекторном двигателе:

• Снять ограничитель (в виде скобы) самопроизвольного сброса троса с канавки тяги дроссельной заслонки.
• Повернув против часовой стрелки тягу дроссельной заслонки вытянуть наконечник троса в сторону;
• Вывернуть головкой на «10» два болта, удерживающих кронштейн узла троса акселератора;
• При наличии адсорбера вынуть разъем на клапане продувки;
• Расслабить хомуты на патрубках воздуховода и патрубка вентиляции газов, открутить головкой «10» болт крепления пластмассовой втулки патрубков на клапанной крышке и снять их;

Головкой на «10» открутить восемь болтов крепления клапанной крышки и снять ее с головки блока. Осмотреть детали газораспределительного механизма на предмет поломок, состояния пружин.

Процесс регулировки клапанов

Порядок регулирования тепловых зазоров клапанов одинаковый для карбюраторного и инжекторного двигателя. Отличие только в величине теплового зазора клапанов. На карбюраторном двигателе устанавливаются зазоры на всех клапанах при холодном двигателе 0,15 мм, на инжекторном 0,20 мм. Регулировка начинается с установки меток на коленчатом и распределительном валах.

КЛАПАНА, регулировка ! ваз 2107

Поворачивая специальным ключом на «38» за гайку, крепящую шкив ременной передачи (задающий диск на инжекторном двигателе) совмещаем метку в виде риски на шкиве с выступом на передней крышке, при этом на звездочке распредвала метка должна совпасть.

В этом положении поршень четвертого цилиндра находится в ВМТ (00 кв) и регулируются восьмой и шестой клапаны (нумерация с 1-го по 8-ой начинается от радиатора).

Для этого:

• щуп вставляется между кулачком распредвала и рабочей поверхностью рычага клапана;
• расслабляется ключом 17 контргайка для свободного перемещения регулировочного болта;
• вращая регулировочный болт ключом 13 добиваются величины зазора, при котором щуп будет перемещаться с небольшим усилием;
• придерживая ключом 13 от поворота регулировочного болта, затягивается контргайка.

Необходимо иметь ввиду, что при затягивании контргайки, полученный зазор может «увести» в большую или меньшую сторону, поэтому важно проверить повторно тепловой зазор после фиксирования регулировочного болта.

Следующая пара клапанов регулируется при повороте коленчатого вала на 1800, при этом звездочка распредвала повернется на 900. Метка на звездочке будет расположена на срезе соединения нижней и верхней постели распредвала.

В этом положении регулируются четвертый и седьмой клапаны.

Установив коленчатый вал на 360 градусов регулируются первый и третий клапаны. И в положении вала, установленного на 540 градусов, регулировке подлежат пятый и второй.

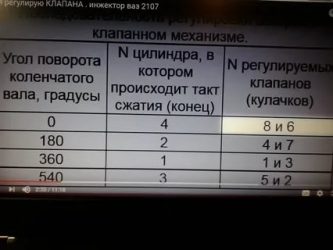

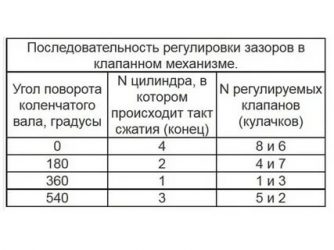

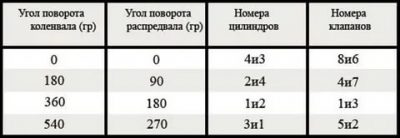

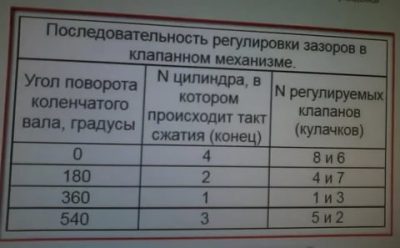

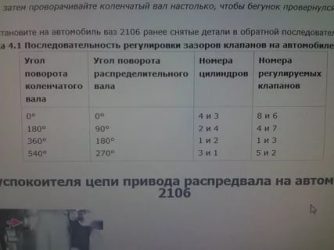

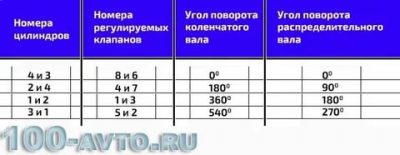

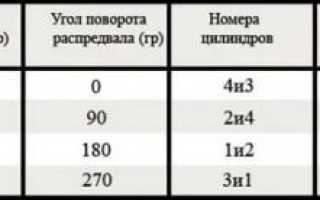

Таблица порядка регулировки:

На карбюраторном двигателе для более точного определения положения распредвала возможно использование трамблера, бегунок которого направлен на гнездо высоковольтного провода соответствующего цилиндра. Если крышка трамблера снята, то ориентировкой могут служить четыре винта на корпусе, совпадающие с гнездами высоковольтных проводов.

Можно также, использовать трамблер при снятой крышке: к низковольтной цепи подключить контрольную лампочку и при включенном зажигании поворачивать коленчатый вал. Момент включения лампочки свидетельствует о точном положении распредвала, при котором регулируется соответствующая пара клапанов.

Методика в два приема

Существует упрощенная методика регулирования клапанов в два приема.

1. Устанавливаем коленвал на верхнюю мертвую точку.
2. Совмещаем метки на распредвале и постели вала.
3. Регулируем 4-ый, 6-ой, 7-ой, и 8-ой клапана.
4. Сразу после этого поворачиваем коленвал на полный оборот.
5. Регулируем 1-ый, 2-ой, 3-ий и 5-ый клапана.

Методика регулирования за два оборота позволяет сократить время на обслуживание газораспределительного механизма, а также удобна новичкам, своими руками выполнять эту процедуру.

На автомобиле Шевроле Нива и ряде автомобилей Нива регулирование тепловых зазоров клапанов выполняется автоматически гидрокомпенсаторами.

Инструменты для регулировки

Процедура регулировки начинается с разборки клапанной крышки и элементов деталей, препятствующих к доступу к ней.

Необходимый инструмент для подготовки газораспределительного механизма к регулировке:

• ключ трещетка 1/2 дюйм с удлинителем и головкой на «10» и «8»;
• отвертка универсальная;
• плоскогубцы.

Для регулировки тепловых зазоров клапанов необходим следующий инструмент:

• Ключ «храповика» на «38»;
• Ключ гаечный рожковый 17;
• Ключ гаечный рожковый 13;
• Щуп толщиной 0,15 мм (для инжекторного двигателя – 0,20 мм).

Регулировка микрометром

Наиболее точным методом регулирования тепловых зазоров клапанов является применение прибора со стрелочным индикатором – микрометром. Микрометр очень чувствительный прибор, который реагирует на изменение поступательного движения его измерительного штока на каждые сотые доли миллиметра.

Порядок аналогичный очередности регулировки с использованием щупа. Особенность такого метода заключается в установке рейки на шпильки постели распределительного вала, на которую крепится микрометр. На рейке нанесена информация углов положения коленчатого вала к соответствующим для регулировки клапанам.

Перед началом работ микрометр монтируется на приспособление, имеющий рычаг в виде коромысла. Одна сторона рычага упирается на шток микрометра легким касанием, а другая на крайнюю часть рокера. Приподнимая без усилия специальной «лопаткой» рокер, до касания с тыльной стороной кулачка распредвала, отмечают на какое количество делений отклонилась стрелка от нулевого положения. Для карбюраторного двигателя стрелка должна отклониться на 52 деления.

Микрометр для регулировки клапанов комплектуется с описанием и всеми необходимыми приспособлениями.

Самодельную рейку можно сделать по заводской схеме. С помощью такой рейки действия при самостоятельном регулировании клапанов более уверенные и не надо запоминать распорядок или последовательность операций.

Последствия несвоевременной регулировки

Несвоевременное техническое обслуживание газораспределительного механизма отрицательно сказывается на работе двигателя, вызывая несбалансированную работу. Двигатель троит, отсутствует тяговая характеристика, увеличивается расход топлива. Известно, что фаза впрыска находится в прямой зависимости от теплового зазора клапанов.

Правильная и корректная регулировка позволяет своевременно открывать и закрывать клапаны. Если зазор установлен меньше допустимого, то клапан начинает свою работу с некоторым опережением, и наоборот, при большом зазоре открывается с опозданием.

Уменьшенный зазор на выпускных (горячих) клапанах увеличивает время их открытого состояния, в результате чего кромки могут медленно выгорать, что ведет к потере компрессии в цилиндре.

При эксплуатации двигателя на газе (пропан или метан) регулировка тепловых зазоров должна производиться с теми же зазорами, величина которых определена инструкцией для работы двигателя на бензине. Отрегулировать клапаны под газ не имеет научно-технической обоснованности и может привести к не стабильной работе двигателя.

Порядок регулировки клапанов ваз 2107 инжектор своими руками + видео

Владельцы автомобилей ВАЗ 2107 знают, что эти машины выпускаются как в карбюраторном, так и в инжекторном исполнении. И если с обслуживанием карбюраторных машин всё более-менее понятно, то с инжектором на «семёрках» до сих пор возникают вопросы. К примеру, можно ли отрегулировать клапана на этой машине своими руками? И если можно, то как сделать регулировку правильно? На эти вопросы мы и постараемся ответить в этой статье.

Краткий экскурс в историю

Автомобиль ВАЗ 2107 был инжекторным не всегда. Сначала эти машины комплектовались обычными карбюраторами. А системой принудительного впрыска топлива машину начали комплектовать только в 2006 году. Причина проста: автопроизводитель старался подогнать свои машины под стандарт, ныне известный как «Евро 2», а для этого требовалось изменить ряд характеристик машины.

Главное достоинство замены карбюраторной системы на систему электронную состояло в том, что в инжекторном варианте не было необходимости в тонкой настройке впрыска. То есть никакого «плавания» на холостых оборотах у инжекторных автомобилей не было.

Но были и недостатки. Например, повышенные требования к топливу. Катализатор у инжекторных «семёрок» находился прямо под днищем, а значит, дорожный просвет становился меньше.

Ремонт таких машин был сложнее, поскольку добраться до некоторых деталей было трудно.

Причины регулировки

Система клапанов инжекторного автомобиля ВАЗ 2107

Вообще, настройка клапанов на ВАЗ 2107 должна производиться через каждые 20 тыс. километров в ходе планового техобслуживания. Но иногда делать это приходится раньше. Причины изложены ниже:

• Появились посторонние шумы в двигателе (обычно это очень быстрые, не слишком громкие щелчки).
• Наблюдается повышенный расход топлива при полном отсутствии видимых утечек.
• Кроме того, своевременная регулировка позволяет предотвратить преждевременный износ деталей двигателя.

Необходимые инструменты

• Комплект рожковых ключей на 38, 17, 13 и 10.
• Щуп для измерения зазоров (толщина не менее 0.15 мм).

Схема и порядок действий

1. Прежде всего, необходимо заглушить двигатель автомобиля и дать ему как следует остыть.
2. Ключом на 10 откручивается 8 гаек на крышке головки блока цилиндров, затем крышка снимается. В результате станут видны регулировочные винты клапанов.
3. Перед регулировкой винтов следует установить коленчатый вал в определённое положение. Вал можно повернуть ключом на 38. Поворачивать его следует до тех пор, пока метка на его шестерне не совместится с меткой на блоке цилиндров.

   Метка на шестерне вала должна совпадать с меткой на блоке цилиндров

4. Также следует обратить внимание на цепь коленчатого вала. Если эта цепь сильно ослабла, её нужно подтянуть.
5. Рядом с выпускным патрубком есть гайка плунжерного натяжителя. Её следует ослабить ключом на 13.

   Гайка плунжерного натяжителя ослабляется ключом на 13

6. После этого ключом на 38 надо повернуть коленчатый вал до упора. Как только вращать вал станет невозможно, надо крепко затянуть гайку натяжителя. Как только коленчатый вал выставлен в это положение, это означает, что поршень в 4 цилиндре вышел в верхнюю мёртвую точку.
7. В этом положении можно отрегулировать впускной и выпускной клапан на 4 цилиндре (то есть кулачки 7 и 8).
8. Регулировка осуществляется после проверки клапанного зазора щупом на 0.15 мм. Если щуп входит в зазор с небольшим усилием, но при этом двигается там свободно, это значит, что регулировать данный клапан не надо. Если щуп болтается свободно или, наоборот, не входит, необходимо ключом на 17 ослабить гайку на клапане, а затем с помощью ключа на 13 немного повернуть регулировочный болт, тем самым выставив необходимый зазор. После вторичной проверки щупом гайка на 17 затягивается.

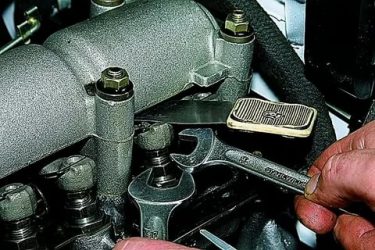

   Гайка на клапане ослабляется ключом на 17

9. В вышеуказанном положении коленчатого вала также проверяется и регулируется выпускной клапан на 2 цилиндре (кулачок 4) и впускной на 3 цилиндре (кулачок 6).
10. Как только все перечисленные выше клапана проверены и отрегулированы, можно переходить к другим. Для этого ключом на 38 надо повернуть коленчатый вал на 60 градусов.
11. В вышеуказанном положении нужно проверить (и в случае необходимости отрегулировать) впускной и выпускной клапаны на 1 цилиндре, впускной на 2 и выпускной на 3.

Проверка

После того как все клапана отрегулированы, следует ключом на 38 повернуть коленчатый вал на 3-4 полных оборота и сделать контрольный замер всех зазоров с помощью щупа. Если нарушения зазоров нет, можно закрывать крышку блока цилиндров и пробовать завести мотор автомобиля.

Контрольная проверка зазора клапанов с помощью щупа

Возможные ошибки

Если регулировка сделана правильно, посторонние щелчки в моторе должны исчезнуть. Если этого не произошло, значит, что-то сделано не так.
Самая распространённая ошибка — нарушение последовательности регулировки цилиндров, если работа проивзодится своими руками.

Выставлять зазор на клапанах инжектора нужно только в вышеуказанном порядке и никак иначе, не надо нарушать схему. Если начать не с того цилиндра, это может полностью нарушить работу всей системы газораспределения, в результате чего посторонний шум в двигателе никуда не исчезнет. И более того, он может стать громче.

Исправить эту ошибку можно только одним способом: выставить 4 цилиндр в верхнюю мёртвую точку в соответствии с меткой и настроить всё заново.

Отрегулировать клапана на ВАЗ 2107 — задача не такая сложная, как кажется на первый взгляд. Главное – соблюдать правильную последовательность цилиндров, приведённую выше. Кроме того, не следует слишком усердствовать, затягивая болты на крышке блока цилиндров, так как резьбу там легко можно сорвать.

• Александр
• Распечатать

Порядок регулировки клапанов ВАЗ 2107 инжектор и карбюратор своими руками, таблица тепловых зазоров

Клапан — это элемент двигателя, входящий в систему газораспределительного механизма (ГРМ) и управляющий подачей рабочей смеси в цилиндр, а также удалением отработанных газов. От правильности работы системы ГРМ зависит очень многое: мощность двигателя, экономичность, экологичность и другие параметры. В этой статье речь пойдёт о регулировке клапанов двигателя ВАЗ 2107.

Предназначение клапанов в двигателе

При своей работе двигатель потребляет воздух и топливо, а выделяет выхлопные газы. Клапаны служат для того, чтобы в цилиндр поступала топливовоздушная смесь (через впускной клапан) и удалялись выхлопные газы (через выпускной клапан). Чередование циклов впуска и выпуска называется рабочим циклом двигателя. Он состоит из четырёх тактов.

1. Впуск. Открыт впускной клапан. Поршень движется вниз и за счёт разряжения, создаваемого в цилиндре, увлекает за собой топливовоздушную смесь, которая поступает через открытый впускной клапан.
2. Сжатие. Оба клапана закрыты. Поршень движется вверх (к свече зажигания) и сжимает топливовоздушную смесь.
3. Рабочий ход. Оба клапана закрыты. Свеча зажигания даёт искру, которая поджигает топливовоздушную смесь. Во время сгорания топливовоздушной смеси образуется много газа, который толкает поршень вниз.
4. Выпуск. Открыт выпускной клапан. Поршень движется вверх и выталкивает из цилиндра отработавшие газы через открытый выпускной клапан.
   Рабочий цикл двигателя состоит из четырёх тактов, за время которых рабочая смесь поступает, сжимается и сгорает, затем удаляются отработавшие газы

Смысл регулировки клапанов

Открытием клапана управляет кулачок распределительного вала. При работе двигателя клапан нагревается и удлиняется, что может привести к его неполному закрытию. Для компенсации этого удлинения существует зазор между клапаном и кулачком распределительного вала. Смысл регулировки клапанов сводится к выставлению необходимой величины этого зазора.

Признаки неправильной регулировки клапанов

Признаками неправильно отрегулированных клапанов являются:

1. Посторонний металлический стук из-под клапанной крышки.
2. Снижение мощности двигателя.
3. Запах чистого бензина в выхлопных газах.

Регулировка клапанов на автомобилях ВАЗ 2107 обязательна после ремонта газораспределительного механизма, а также после пробега в 10–15 тысяч километров.

Регулировка клапанов на ВАЗ 2107

Регулировка клапанов на ВАЗ 2107 не отличается сложностью. Тем не менее вам будут необходимы некоторые запчасти и материалы, а также подробная инструкция.

Необходимые инструменты и материалы

Прежде чем приступить к регулировке клапанов, необходимо обзавестись следующими инструментами и материалами:

1. Набор щупов для регулировки зазоров (либо микрометр и рейка). Это основной инструмент в работе. Он должен быть хорошего качества, не стоит покупать щупы сомнительного производителя.
2. Набор рожковых ключей среднего размера (10–19 мм).
3. Прокладка клапанной крышки. Прокладку лучше выбирать хорошего производителя: Corteco или Elring.
4. Чистая ветошь или бумажные полотенца.Набор щупов является основным инструментом для регулировки клапанных зазоров

Инструкция по регулировке клапанов

Регулировка клапанов производится на двигателе температурой не более 20 oC. На горячем двигателе невозможно произвести качественную регулировку клапанов — это связано с расширением металла при нагреве. Для определения температуры двигателя положите ладонь на клапанную крышку — она не должна чувствовать тепло, от металла клапанной крышки должна исходить прохлада. Работа выполняется в следующем порядке.

1. Снять воздушный фильтр вместе с корпусом, затем открутить 8 гаек, крепящих клапанную крышку к блоку двигателя.Гайки крепления клапанной крышки расположены по её периметру
2. Сняв клапанную крышку, видим звезду распределительного вала и коромысла клапанов. Перед регулировкой клапанов необходимо установить четвёртый цилиндр двигателя в верхнюю мёртвую точку (ВМТ). Для этого проворачиваем коленчатый вал по часовой стрелке до тех пор, пока метка на звезде распределительного вала не совпадёт со специальным отливом под клапанной крышкой, а метка на шкиве коленчатого вала — со специальной меткой на блоке двигателя.Для регулировки клапанов двигатель необходимо установить в положение, в котором специальные регулировочные метки совпадают друг с другом
3. После выставления четвёртого цилиндра в ВМТ берём в руки щуп и проверяем зазор между кулачком распределительного вала и коромыслом клапана на кулачках №6 и 8. Номера кулачков считаются по порядку от звезды. Тепловой зазор клапанов на ВАЗ 2107 должен быть равен 0,15 мм.Зазор на шестом и восьмом кулачках должен быть равен 0,15 мм
4. Если зазор отличается от стандартного, то его необходимо отрегулировать. Для этого нужно ослабить нижнюю контрящую гайку, а верхней гайкой выставить необходимый просвет. После этого проверить щупом правильность регулировки. Щуп должен входить туго, но без заеданий.Регулировка зазора производится верхней гайкой при ослабленном контрящем крепеже
5. Провернуть коленчатый вал на 180 градусов и произвести регулировку клапанов № 4 и 7.
6. Снова провернуть коленчатый вал на половину оборота и отрегулировать тепловой зазор на клапанах № 1 и 3.
7. И ещё раз провернуть коленвал на 180 градусов и отрегулировать тепловой зазор на клапанах № 5 и 2.

Маслосъёмные колпачки

Регулируя клапаны, вполне возможно, вы и не догадывались, что находились рядом с ещё одним очень важным элементом газораспределительного механизма — маслосъёмными колпачками.

Маслосъёмные колпачки расположены на стеблях клапанов газораспределительного механизма

Предназначение маслосъёмных колпачков

Во время работы двигателя распределительный вал, коромысла, пружины клапанов и верхняя часть клапана работает в масляном тумане. Масло осаждается на всех деталях и механизмах, расположенных под клапанной крышкой. Естественно, оно попадает и на верхнюю часть клапанов, называемых стеблями.

Под действием силы гравитации масло будет стремиться стечь в камеру сгорания. Как известно, его там быть не должно. Маслосъёмные колпачки предназначены для предотвращения стекания масла по стеблю клапана в камеру сгорания двигателя.

Неисправности двигателя, связанные с износом колпачков

Единственное предназначение маслосъёмного колпачка — предотвращение стекания масла в камеру сгорания двигателя. С течением времени резина этого элемента теряет свои функции и разрушается под действием агрессивной среды. Это приводит к проникновению масла в топливовоздушную смесь, где оно успешно сгорает.

У исправного двигателя расход масла должен быть около 0,2 — 0,3 литра на 10 тысяч километров пробега. При изношенных маслосъёмных колпачках он может достигать одного литра на тысячу километров.

Масло, сгорая в цилиндрах:

• засоряет и разрушает каталитические нейтрализаторы и сажевые фильтры (устройства, снижающие содержание вредных веществ в выхлопных газах), которые сами по себе очень недёшевы;
• вызывает перегрев и преждевременный выход из строя выпускных клапанов двигателя;
• сильно повышает дымность выхлопа;
• повышает риск масляного голодания двигателя от недостатка масла.

Ресурс маслосъёмных колпачков на отечественных автомобилях колеблется около отметки в 80 тысяч километров пробега. Этот параметр очень сильно зависит от качества самих колпачков и используемого масла.

Какие комплектующие лучше использовать

На сегодняшний момент наибольшее доверие у автолюбителей и механиков вызывает продукция таких известных марок, как Corteco и Elring — эти бренды зарекомендовали себя с наилучшей стороны в сфере производства прокладок, сальников, уплотнений, маслосъёмных колпачков.

На рынке присутствуют изделия и отечественных производителей. Их качество очень сильно разнится, но тем не менее не дотягивает до качества продукции компаний-лидеров.

Как менять маслосъёмные колпачки

Тема замены маслосъёмных колпачков обширна и достойна отдельной статьи. Вкратце это делается так.

1. Снять клапанную крышку.
2. Снять звезду распределительного вала.Для снятие звезды распределительного вала необходимо открутить удерживающий её болт со стопорной шайбой
3. Снять распределительный вал со своих постелей.Для снятия распределительного вала нужно открутить болты крепления корпуса его подшипников
4. Подпереть клапаны оловянным прутком через свечной колодец.Чтобы клапана не опускались, их нужно подпереть оловянным прутком
5. Рассухарить клапан.Сжав пружину клапана, из проточки нужно вытащить сухари
6. Заменить маслосъёмный колпачок.Старый маслосъёмный колпачок снимается при помощи двух отвёрток

Клапанная крышка

Клапанная крышка защищает газораспределительный механизм от внешних воздействий, а также предотвращает протечки масла. Прокладка клапанной крышки предназначена для уплотнения стыка крышки с головкой блока цилиндров. Она представляет собой полоску резины, по форме точно повторяющую контуры клапанной крышки.

Замена прокладки клапанной крышки

При наличии протечек масла из-под клапанной крышки прокладку следует заменить. Для этого необходимо снять клапанную крышку (как это сделать, вы уже знаете из раздела про регулировку клапанов) и прокладку. Новая прокладка укладывается без каких-либо специальных инструментов и приспособлений.

Прокладка клапанной крышки укладывается на поверхность головки блока цилиндров вручную, без каких-либо инструментов

Место установки необходимо тщательно отчистить от остатков старой прокладки и следов герметика. Новую прокладку укладываем на место и устанавливаем клапанную крышку на двигатель.

Порядок затяжки клапанной крышки

После установки клапанной крышки на двигатель её необходимо закрепить гайками к головке блока цилиндров. Для предотвращения перекоса, смещения и повреждения прокладки существует специальный порядок затяжки гаек. Суть этого процесса — затягиваем крепления от центра к краям.

1. Затягиваем центральную гайку.
2. Затягиваем вторую центральную гайку.
3. Затягиваем крайние гайки с одной стороны крышки.
4. Затягиваем крайние гайки с противоположной стороны крышки.
5. Затягиваем гайку на выступе клапанной крышки.Гайки клапанной крышки необходимо затягивать в определённом порядке, чтобы избежать перекоса и деформации прокладки

Соблюдая порядок затяжки гаек, вы гарантированно избегаете последующих проблем с утечкой масла из-под клапанной крышки.

Как регулировать клапана ВАЗ 2107

Расстояние между рокером и штоком на холодном двигателе должно точно равняться 0.15 мм. Для проверки и настройки можно использовать либо комплект универсальных щупов, либо более удобный специальный щуп.

Стоит еще раз особо отметить, что зазор 0.15 мм выставляется на холодном двигателе. Если работы выполняются «на горячую» то необходим учесть коэффициент теплового расширения и выставлять зазоры 0.20 мм.

Также нам потребуются два рожковых ключа— на 13 — для головки регулировочного болта

— на 17 — для контрагайки

Метки регулировки клапанов 2107

Перед началом регулировки необходимо выставить ВМТ (верхнюю мертвую точку) газораспределительного механизма (ГРМ). Для этого нужно повернуть коленвал и добиться совмещения точки(впадины) на звездочке и выступа на корпусе. В этом положении можно приступать к регулировке клапанов 6 и 8.

Поворачивать коленвал можно следующим способом. Поставить коробку на 5 скорость. На домкрате поднять одно из передних колес и поворачивать его до тех пор, пока метки не займут положение, соответствующее ВМТ. Таким же образом можно проворачивать коленвал для регулировки последующих пар клапанов.

Расположение цилиндров ВАЗ 2107

Регулировка клапанов производится в строгой последовательности.

Обратите внимание на нумерацию цилиндров — отсчет начинается от радиатора автомобиля, как показано на фото. Соответственно, цилиндру 1 соответствуют клапана 1 и 2, цилиндру 2 — клапана 3 и 4, и так далее.

Схема регулировки клапанов ВАЗ 2107 по таблице

Каждый клапан настраивается при определенном положении коленвала.Начинаем регулировку с клапанов 6 и 8 в положении ВМТ и далее — по таблице.Для поворачивания коленвала нам потребуется ключ на 38 и кусок металлической трубы.

Порядок регулировки клапанов ваз 2107

Итак, коленвал у нас установлен в положение ВМТ по меткам ( см выше).
Теперь вставьте щуп между кулачком распределительного вала и рычагом клапана ( рокером). Очень важно, чтобы щуп входил в зазор «с натягом». Если щуп болтается или не входит — необходимо произвести регулировку.

1) Ослабить контра гайку ( на 17).2) Повернуть регулировочный болт ( ключ на 13).3) Затянуть Контра гайку.4) Еще раз проверить зазор щупом ( должен входить «с натягом»)

5) Если зазор слишком большой или слишком узкий — еще раз ослабляем контрагайку, поворачиваем регулировочный болт и контрим.

Повторяем вышеописанные шаги, пока не добьёмся правильного зазора в 0,15 мм.

Регулировка клапанов на Ваз 2107 по микрометру

Вместо щупа для регулировки зазора клапанов применяется микрометр, устанавливаемый на специальной рейке. С его помощью можно контролировать величину свободного хода рокеров. Зазор 0.15 миллиметров соответствует свободному ходу рокера 0,52 миллиметра.

Рейка имеет специальные гайки, позволяющие прикручивать ее на шпильки крепления распредвала. Это позволяет последовательно устанавливать ее над каждой из пар клапанов. Необходимо хорошо затягивать гайки крепления рейки, чтобы она не качалась во время проведения замеров. После этого надо закрепить микрометр (индикатор) на рейке так, чтоб он упирался в край рокера, нажимающего регулируемый клапан.

Чтобы проверить зазор, надо поднять кулачок рокера специальным захватом или пальцем и проконтролировать по стрелке прибора величину свободного хода. Если он не равен 0,52 мм, то его следует выставить так же, как при регулировке при помощи щупа.

Данный способ регулировки более точный и надежный. Щуп, проходя между рокером и распредвалом, игнорирует возможный зазор, появляющийся в результате выработки на деталях.

Микрометр определяет действительную величину свободного хода рокера, кроме этого, ориентироваться по показаниям индикатора проще и надежней, чем по свободному ходу щупа. Это позволяет отрегулировать зазоры в клапанном механизме максимально точно.

Особенности регулировки 2107 инжектор

• Во-первых, на инжекторной модели нет бегунка, поэтому угол поворота можно выставлять только по распредвалу (так же, как и для карбюраторной модели)
• Во-вторых, здесь нет необходимости снимать корус воздушного фильтра для получения доступа к крышке ГБЦ (в отличие от карбюраторной модели)
• В третьих, для поворота коленвала на инжекторной модели не получится использовать ключ на 38. Можно задомкратить заднее колесо, поставить коробку на высшую передачу и менять угол коленвала, прокручивая заднее колесо.

Все детали клапанного механизма

1 — клапан;2 — стопорное кольцо;3 — направляющая втулка;4 — маслоотражательный колпачок;5 — опорная шайба наружной пружины;6 —опорная шайба внутренней пружины;7 — внутренняя пружина;8 — наружная пружина;9 — тарелка пружины;10 — сухари;11 — рычаг привода клапана;12 — пружина рычага;13 — регулировочный болт;14 — контргайка регулировочного болта;15 — втулка регулировочного болта;16 — стопорная пластина пружины рычага.

— Регулировка клапанов на ВАЗ 2107

Особенности регулировки клапанов ВАЗ-2107

Клапанный механизм с механическими толкателями имеет простую конструкцию, невысокую стоимость, его работоспособность не в такой значительной степени зависит от качества моторного масла, как в двигателях с гидрокомпенсаторами.

Но у этой системы есть один большой недостаток – в процессе эксплуатации изменяются тепловые зазоры (ТЗ), и их приходится настраивать. Порядок и таблица регулировки клапанов ВАЗ-2107 существуют для того, чтобы правильно выставить ТЗ, а исполнитель операции мог запомнить порядок действий.

Если клапана отрегулировать неверно, двигатель внутреннего сгорания (ДВС) начнет работать с перебоями, появится стук, потеряется мощность, и вероятно, в результате может потребоваться более серьезный ремонт.

Для чего нужна регулировка клапанов

В любом автомобильном двигателе открытие клапанов необходимо для наполнения цилиндров топливовоздушной смесью, а после их герметичного закрытия в камерах происходит сгорание, совершается рабочий цикл. Если не выставить ТЗ, сделать их меньше положенной нормы или вовсе убрать, герметичности не будет, соответственно, не закроются полностью клапана, топливная смесь не сгорит до конца.

При увеличенных зазорах в клапанном механизме появляется стук, происходит интенсивный износ деталей. Регулировка клапанов (РК) для каждой модели автомобиля производится с периодичностью, указанной в технических условиях заводом-изготовителем, все станции техобслуживания, автослесари и владельцы автомобилей рекомендаций стараются придерживаться.

Регулирование клапанов на автомобиле ВАЗ-2107(карбюратор)

На авто ВАЗ-классика устанавливаются однотипные двигатели, имеющие практически одинаковую конструкцию, различаются только объемами цилиндров (разные диаметры поршней и гильз, ход поршня). Также на «Классике» может устанавливаться карбюраторная или инжекторная топливная система, но ТЗ регулируются одинаково. Для регулировки зазоров здесь потребуются:

• рожковые ключи размерами 17 и 13;
• специальный широкий щуп 0,15 мм.

Для ВАЗ-2107 существует еще один метод РК, где применяется рейка для регулировки и индикатор, щуп здесь уже не требуется, или его можно использовать в качестве контрольного инструмента.

Клапана на ДВС регулируются в определенной последовательности, для этого на коленчатом и распределительном валах сначала выставляются метки, затем коленвал каждый раз проворачивается на 180º по часовой стрелке. Рассмотрим подробнее, как выполнить подобную работу самостоятельно, не упустив никаких важных моментов.

Настройка клапанов на «Классике» своими руками

Чтобы отрегулировать клапана на заднеприводной машине ВАЗ с карбюраторным движком, подготавливаем инструмент, открываем капот. Работу следует производить на холодном двигателе, размер щупа для регулировки – 0,15 мм. Выполняем следующие последовательные действия:

• ставим коробку передач на нейтраль;
• отворачиваем 3 гайки верхней крышки воздушного фильтра (10-й ключ);
• демонтируем крышку и фильтрующий элемент;
• отворачиваем 4 гайки, крепящие корпус воздушного фильтра (ключ на 8), снимаем шланг картерных газов, убираем корпус в сторону;
• отсоединяем от карбюратора трос подсоса и тягу акселератора от клапанной крышки;
• отворачиваем шесть болтов крепления крышки;
• получив доступ к клапанам, приступаем к регулировке. Берем ключ на 38 (специальный для храповика), насаживаем его на гайку шкива коленвала, поворачиваем к/вал до совмещения меток на р/вале;
• просовываем щуп между кулачком р/в и рокером (коромыслом), измеряем зазор. Щуп должен входить с небольшим усилием (натягом), если он не проходит, или зазор очень велик, необходимо произвести регулировку;
• в этом положении меток регулируются клапана №8 и №6, отсчет ведется от радиатора двигателя;
• лишний зазор определяется рукой движением вверх/ вниз при установленном щупе, если ТЗ выше нормы, рокер будет «люфтить». При зазоре меньше положенного щуп вставить не получится;
• для регулирования ключом на 17 ослабляем нижнюю контргайку, изменением положения гайки под 13-й ключ выставляем нужный зазор;
• отрегулировав клапан при установленном щупе, удерживая 13-м ключом, затягиваем контргайку. Здесь есть один небольшой нюанс: обычно при затягивании контрящей гайки зазор несколько уменьшается («подтягивается»), поэтому при регулировке щуп между рокером и распредвалом должен ходить немного свободнее. Впрочем, к этому можно легко приспособиться, все становится понятно в процессе работы;
• поворачиваем коленвал на 180 градусов, метка распредвала должна сместиться на 90º, в этом положении производим РК под номерами 7 и 4;
• еще раз проворачиваем коленчатый вал, здесь уже верхней метки видно не будет, поэтому ориентируемся по нижней отметке, которая находятся на шкиве к/вала;
• в этом положении настраиваем клапана 1 и 3;
• еще раз сделаем поворот коленвалом 180º (на распредвале метка будет смещена на 90 градусов от верхнего положения, но уже в другую сторону), настраиваем зазоры кл. №5 и №2.

Полностью произведя РК, закрываем клапанную крышку, запускаем мотор, проверяем работу двигателя.

Особенности настройки клапанных зазоров на вазовской «Классике» инжектор

Двигатели ВАЗ-классика с инжекторной топливной системой выпускались как с гидротолкателями, так и с механическим приводом. Схема регулировки на ВАЗ-2107 инжектор совершенно ничем не отличается от стандартной настройки клапанов на карбюраторном моторе, есть только некоторые конструктивные отличия (другой корпус воздушного фильтра, нет карбюратора, изменен шкив коленчатого вала (с зубьями для считывания импульсов)).

Таблица регулировки клапанов

Помнить наизусть, в каком порядке нужно производить РК, может не каждый, поэтому для «забывчивых» составляются специальные таблицы регулировки, по которым можно легко понять, при каком положении коленвала нужно регулировать тот или иной клапан.

Также существуют таблицы зависимости рекомендуемого зазора от температуры окружающей среды, в них еще могут указываться значения для РК с помощью индикатора.

Если посмотреть на таблицу, из нее можно понять, что оптимальное значение 0,15 мм действительно при температуре окружающего воздуха +20ºC. Если вы решили отрегулировать клапана зимой на улице при нуле градусов, то в этом случае необходимо выставлять зазор 0,135 мм, а если при +30º – 0,158 мм.

Выставление зазоров в клапанах с помощью индикатора

Порядок РК при пользовании индикатором в целом не отличается от последовательности действий при регулировке с помощью щупа, но применяется другой инструмент. Для настройки клапанного механизма в этом случае понадобится рейка (планка) и сам индикатор, приспособление комплектом продается в специализированных автомагазинах. При большом желании планку для установки индикатора можно изготовить самостоятельно, в интернете найти необходимый чертеж не составляет проблем.

При выставлении зазоров с помощью индикатора получается более точная настройка, так как щуп не способен уловить все неровности кулачков распредвала, выработку на рокерах. Порядок действий РК с использованием специального приспособления здесь следующий:

• так же как и при регулировании с помощью щупа, устанавливаем нейтральную передачу, открываем капот, снимаем клапанную крышку;
• совмещаем метки распредвала для настройки 8-го и 6-го клапана;
• на шпильках левой стороны постели распределительного вала крепим индикаторную планку;
• если мы регулируем шестой клапан, индикатор с помощью держателя закрепляем сверху соответствующего (6-го) рокера;
• с помощью ключа или рукой поднимаем и опускаем рокер, замечаем по индикатору, на сколько делений отклоняется стрелка.

Здесь есть смысл обратиться к таблице, где приводятся данные по индикаторным настройкам, так как при регулировке щупом ТЗ измеряется в миллиметрах, а индикатором – в делениях. Например, для стандартного значения 0,15 мм соответствует индикаторный показатель 52, это означает, что стрелка при положенном зазоре отклоняется на пятьдесят два деления. Если ТЗ больше нормы, его нужно уменьшить, рассмотрим, как это происходит:

• допустим, вместо положенных 52 индикатор показал значение 72 («лишние» 20 делений);
• ставим стрелку на «ноль», расслабляем контргайку, ключом на 13 поворачиваем регулировочный болтик в сторону уменьшения зазора, наблюдаем за индикатором;
• при повороте ключа индикаторная стрелка начинает отклоняться против часовой стрелки, необходимо, чтобы она «прошла» 20 делений (так как 72-52=20);
• добившись нужного показания на стрелочном приборе, придерживая ключиком на 13, «семнадцатым» ключом затягиваем контргайку;
• отрегулировав так оба клапана (8 и 6), поворачиваем к/вал, регулируем кл. №4 и 7, затем дальше повторяем все операции, которые были описаны ранее для карбюраторного ДВС.

После регулировки устанавливаем клапанную крышку, запускаем мотор, смотрим, как он работает, слушаем, нет ли посторонних звуков.

Неисправности клапанного механизма

Нередко возникает ситуация, когда даже после регулировки продолжают стучать клапана, причем, стук бывает довольно сильным и неприятным. Основные причины постороннего шума в этом случае:

• изношенные кулачки распредвала;
• выработка на рокерах;
• люфт распределительного вала в постели (алюминиевом корпусе);
• износ толкателей.

Для определения дефекта деталей необходимо снимать р/вал, делать визуальный осмотр. Изношенность опор распредвала выясняется с помощью микрометра, каждая из опорных шеек имеет свой определенный размер.

Регулировку клапанных зазоров на заднеприводных автомобилях ВАЗ обычно выполняют через каждые 20-25 тыс. километров пробега, также при появлении стука или подозрении, что клапана «зажаты». Если зазоры меньше нормы, двигатель работает неравномерно, особенно на холостых оборотах, теряется динамика разгона, появляются провалы.

Регулировка клапанов ВАЗ: схема, порядок ремонта своими руками

Хай пипл. В этой статье рассмотрим как делать регулировку клапанов на классике. Владельцам отечественных автомашин семейства ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 приходится сталкиваться с такой работой двигателя, когда слышно, как стучат клапана. В этом случае надо найти причину, почему стучат и отрегулировать. Также надо их настраивать, были различные работы по ремонту ДВС, например, замена клапана, поршня, прокладки и т.д.

статьи:

Регулировка клапанов

При появлении стуков и нестабильной работы, повышенной вибрации следует обратить внимание на клапана.

Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры. Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта.

https://www.youtube.com/watch?v=I505WZuqu1k

Наибольшую опасность для мотора автомобиля является зазор меньше допустимого. Слишком маленький зазор между рычагом привода и кулачком распредвала препятствует шляпке клапана плотно сесть в свое посадочное место на головки блока цилиндров. Через не севший клапан из камеры сгорания выбиваются газы сгоревшей топливно-воздушной смеси. Из-за этого шляпка выпускного клапана по периметру начинает сгорать.

Резиновые маслоотражатели, они же маслаки, из-за сгоревшей шляпки клапана также сгорают, что ведет к увеличению расхода моторного масла. Если износ деталей мотора большой, то, возможно, лучше и легче будет сделать свап двигателя своими руками или же в СТО.

Даже, если в вашем двигателе не ременная передача, а цепная, то в случае, если не поменять цепь до истечения ее ресурса, то клапана погнутся о поршне, как, например, в двигателе sr20det производства Nissan.

Инструменты для настройки клапанов

Для качественного проведения ремонтных работ должны быть соответствующие инструменты. Чтобы отрегулировать клапанные механизмы, понадобятся следующие инструменты:

• Набор ключей (торцевые и рожковые). Ключи на 13 мм и 17 мм обязательно.
• Щуп для определения зазора.
• Отвертки.
• Фломастер.
• Тряпки.

Щуп для определения зазора для классических автомобилей ВАЗ должен быть толщиной 0,15 мм.

Через сколько км пробега надо менять топливный фильтр?

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

• подождать пока двигатель остынет, если он работал;
• поставить машину на ровное место;

Порядок регулировки клапанов:

1. 1. Снять крышку воздушного фильтра и сам фильтр.
   2. Отсоединить трубки крепления фильтра и демонтировать крепление.
   3. Снимаем тросик управления воздушной заслонки (подсос).
   4. Снять тягу дроссельной заслонки.
   5. Выкручиваем гайки крепления клапанной крышки и снимаем ее.
   6. Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
   7. Снимаем крышку трамблера (распределителя).
   8. Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.Метку выставляют специальным ключом для болта шкива коленвала ДВС. Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес.

      Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.

   9. Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера.

      Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.

   10. После совпадения меток приступаем к настройке зазоров клапанов.


       Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
       Угол проворота коленчатого вала	Регулируемые клапана
       	8 и 6
       180	4 и 7
       360	1 и 3
       540	5 и 2

       Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

   11. Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
   12. Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко  или с большим усилием, то надо регулировать.
   13. На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
   14. Далее, проделываем то же самое с 6-м клапаном.
   15. Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
   16. После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

В этом видео показана регулировка клапанов на ВАЗ 2106.

про регулировку теплового зазора для машин ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Для тех, кто хочет послушать как стучат клапана на «классике» Ваз.
