Маховик в машине что это?

Маховик сцепления, назначение и принцип работы

Все знают, что сцепление является важной частью автомобиля. Его назначение — это передача крутящего момента коробке передач. Устройство маховика сцепления не является особо сложным. Эта важнейшая деталь двигателя, решающая достаточно сложные задачи. Эта деталь располагается между двигателем и трансмиссией.

Маховик (ведущий диск) осуществляет несколько разных функций:

• Выполняет запуск двигателя со стартера;
• Обеспечивает равномерное вращение коленвала;
• Через него крутящий момент передается коробке передач.

Вдоль окружности маховика расположены особые зубья. С ними при запуске сцепляется с обгонной муфтой стартера (бендикс). После поворота ключа зажигания начинает вращаться электромотор стартера. Бендикс соединяется с маховиком, который с корзиной сцепления установлен на коленвале двигателя. От работоспособности и технического состояния перечисленных частей зависит, способен ли автомобиль двигаться. Обычно все неисправности описываемого механизма имеют ярко выраженные признаки, которые замечают даже малоопытные автолюбители.

Маховик сцепления аватомобиля

Принцип функционирования

Маховик работает по принципу игрушечного волчка. Они аналогично начинают раскручиваться:

• Волчек — от руки;
• Автодеталь — из-за вращения коленвала.

Волчок крутится, пока не закончится полученная энергия. Маховик приобретенную энергию передает обратно, вращая коленвал.

Устройство

Маховик — это диск, диаметр которого варьируется с 30 см до 40 см. С торца он имеет зубья, благодаря чему он способен сцепляться с валом стартера и раскручивать коленвал при пуске двигателя. Деталь располагается на конце коленвала двигателя, его вторая сторона крепится болтами к корзине сцепления.

По конструкции маховики делятся на 3 группы:

• Сплошные;
• Облегченные;
• Двухмассовые.

Типы маховиков

Схема маховика сцепления автомобиля

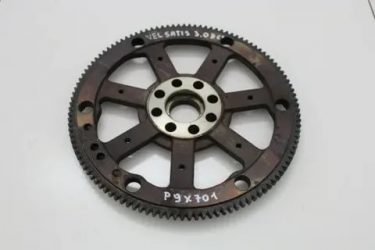

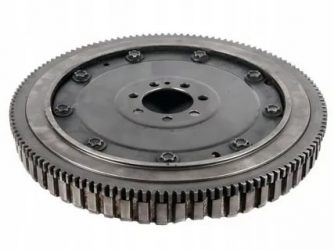

Сплошной выполняется как чугунный диск со стальными зубьями по внешней поверхности. В автомобилях он устанавливается чаще всего.

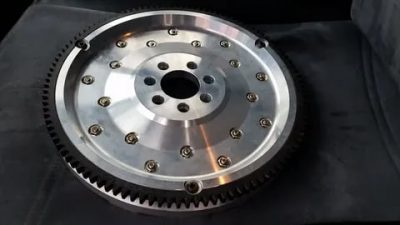

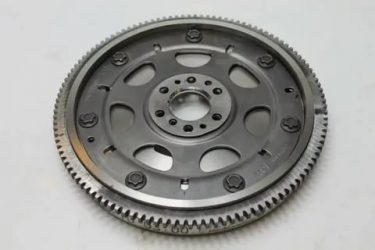

Облегченными маховиками оснащаются тюнинговые автомобили и модели с автоматической коробкой передач. Основным его достоинством является сниженный вес. Масса маховика перераспределяется по диску, поэтому он получается легче где-то на 1.5 кг. Уменьшается инерция, отдача двигателя повышается до 5%. Этот вид устройства конструктивно упрощен. Его назначение — быть шестерней, которую вращает бендикс стартера при запуске.

Широко распространен двухмассовый (демпферный) маховик. Он гасит вибрации, борется с крутильными колебаниями коленвала, снижает шумы, уменьшает износ синхронизаторов, защищает трансмиссию от перегрузки, а также упрощает переключение передач. Этот тип устройства имеет не такую легкую конструкцию, как простые маховики. Поэтому отдельные производители не ставят их на свои модели.

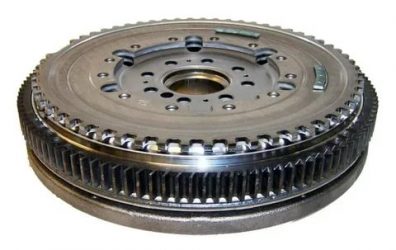

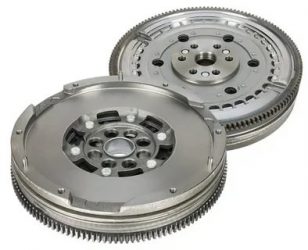

Двухмассовый маховик

Стремительное развитие автомобилестроения привело к тому, что:

• Устанавливаются более мощные двигатели;
• Повышаются требования к комфорту для водителей и пассажиров;
• Уменьшается вес кузова автомобилей;
• Выполняется аэродинамическая оптимизация;
• Новые коробки передач стали использовать значительно более жидкие масла.

Проектирование двухмассового маховика проводилось с целью создания устройства, которое было бы способно максимально гасить крутильные колебания, передаваемые от двигателя к трансмиссии. Встроенная пружинно-демпферная система двухмассового маховика почти полностью поглощает их. Такая конструкция устройства занимается меньше места.

Особенности устройства

Конструктивно двухмассовый маховик имеет два корпуса:

• Один, на который установлен венец стартера, соединяется с коленчатым валом;
• На второй установлен узел сцепления.

Корпусы соединены между собой упорным и радиальным подшипниками скольжения. Они могут вращаться на оси независимо друг от друга. Между корпусами расположена пружинная демпфирующая система. Внутреннее пространство маховика заполнено консистентной смазкой. Она обеспечивает безукоризненное функционирование пакетов пружин, проложенных пластиковыми сепараторами (предотвращают блокировку пружинок).

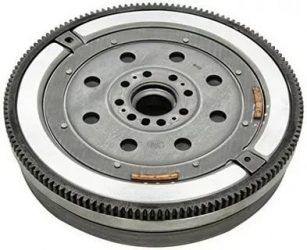

Двухмассовый маховик сцепления

Двухмассовому маховику характерен ступенчатый принцип функционирования пружинных пакетов:

• Назначение мягких — создавать условия для безукоризненного запуска (выключения);
• Жесткие обеспечивают оптимальное демпфирование крутильных колебаний при езде.

Причины неисправностей

Чтобы обеспечить надежную и долговечную работу маховика, не рекомендуется:

• Перегружать автомобиль;
• Ездить с не выключенным сцеплением;
• Резко бросать педаль сцепления;
• Трогаться на повышенной передаче;
• Часто выполнять сложные маневры.

Сцепление также должно быть правильно отрегулировано. Пробуксовка дисков ведет к повышенному износу фрикционных накладок. Когда сцепление не выключается полностью (ведет), то появляется хруст при включении скоростей. Позже выходит из строя коробка передач. Чтобы избежать лишних проблем и непредвиденных затрат, следует аккуратно водить автомобиль.

Зубья бендикса и маховика изнашиваются со временем. О такой неисправности говорит шум при запуске стартера. После его снятия можно рассмотреть зубья венца.

Перед заменой детали необходимо:

• Снять КПП;
• Убрать корзину.

Появилась возможность открутить болты крепления маховика. Снятую деталь рекомендуется продефектовать. Часто фрикционные диски реально заменить самостоятельно.

Надежная конструкция двухмассового маховика сцепления гарантирует его долговечность в нормальных эксплуатационных условиях. Но, выполняя замену сцепления, рекомендуется обязательно внимательно оценивать состояние двухмассового маховика.

Для выполнения тщательного тестирования необходим специальный инструмент. Визуальный осмотр детали позволяет лишь констатировать первоначальные признаки серьезных повреждений:

• Утечка смазки;
• Царапины;
• Величина радиального зазора подшипника;
• Свободный ход.

Как выбрать маховик

Маховик – достаточно сложное устройство, не относящееся к категории ремонтопригодных узлов автомобиля. Сегодня у него несколько задач, однако, самая главная заключается в смягчении рывков при работе двигателя. Как вы наверняка знаете, поршни не двигаются постоянно – в их движении есть крайние точки. Когда поршень достигает этих точек, двигатель начинает ощутимо трястись.

Маховик нужен для того, что погасить эти колебания и сделать пребывание в автомобиле максимально комфортным. Давайте сравним: в автомобилях с классическим сцеплением резонансная частота колеблется между 1100 и 1500 об/мин. Если поставить двухмассовый маховик, это число уменьшится как минимум втрое.

Таким образом, детали трансмиссии не будут подвергаться излишним нагрузкам от крутильных колебаний.

Конструктивные особенности

На рынке можно встретить несколько типов маховиков: обычные, облегченные и двухмассовые. Разберемся особенностями каждого типа.

Обычный маховик, также называемый сплошным, к нашему времени устарел. Это металлический диск, на окружности которого есть множество зубцов. Конструкция очень проста и может похвастать колоссальным сроком эксплуатации. Вот только работать с современными высокомощными двигателями эффективно сплошные маховики не могут. Как минимум, они сильно нагружают трансмиссию. Иногда покупаются и ставятся вместо штатных маховиков в качестве экономной альтернативы.

Облеченный маховик – одно из новшеств, пришедших из автомобильного спорта. Весит 1,5-4,0 килограмма. Стальной диск, из которого такой маховик изготавливается, испещрен множеством отверстий. Их концентрация самая высокая у наружного края.

Такая конструкция по прочности почти не уступает сплошной, однако, позволяет достаточно эффективно работать с мощными двигателями. Правда, для установки нужно доработать смежные узлы. С таким маховиком машина четко реагируют на педаль газа, двигатель быстро набирает обороты (если сравнивать с обычным маховиком) и улучшается переключение на пониженную передачу.

По словам автомобилистов, с облегченным маховиком требуется больше воздействий на педаль газа, особенно при езде по городу.

Двухмассовые маховики – решение очень сложное, но надежное и эффективное. Встречаются следующие:

• Обычный демпферный. В нем имеется два диска, один из которых в своей работе связан с коленвалом напрямую, а второй со сцеплением. Диски соединены через упорный подшипник скольжения, а также радиальный подшипник. Между дисками также можно видеть пружинно-демпферный механизм, который отвечает за гашение колебаний. Используемые пружины: жесткие для работы с большими нагрузками и относительно мягкие для работы со средними. Дуговые пружины довольно длинные – диск маховика может проворачиваться на 100 градусов;
• С маятниковым гасителем. Доработанный вариант демпферного маховика. Кроме пружин, внутри имеется центробежный маятник, который «помогает» гасить колебания (главным образом остаточные).

Также встречаются отдельные подтипы. К примеру, на легковой транспорт часто ставят маховики, которые работают адаптивно и увеличивают трение. Некоторые могут отбирать мощность. Последние – отличный выбор для автомобилей с двухдисковым сцеплением и вариатором.

Подробнее о функциях

Маховик устанавливается во все современные автомобили по ряду причин:

1. Он эффективно демпфирует (предотвращает) крутильные колебания, тем самым уменьшая нагрузку на трансмиссию;
2. Может взять на себя роль аккумулятора энергии, которая при достижении поршнями мертвых точек отдается конструкции автомобиля и предотвращает полную остановку двигателя;
3. Передает возникающие моменты вращения от коленчатого вала к сцеплению;
4. Помогает раскрутить коленвал. Работает это так: в момент пуска стартера последний сцепляется с маховиком и обеспечивает плавный и надежный запуск двигателя.

Как видите, рассуждать о маховике только как о гасителе колебаний некорректно. Каждая из его функций очень важна и ее сложно переоценить.

Неисправности двухмассовых маховиков

Поскольку на большинстве легковых автомобилей стоят двухмассовые маховики, мы будем рассматривать именно их. Впрочем, клиническая картина неисправностей у всех типов примерно одинаковая. Дефекты устройств напрямую связаны с трещинами, царапина и утечками смазки. Не стоит подробно рассматривать то, как маховик «умирает» от естественного старения металла. Ресурс хорошей детали достигает 300 и более тысяч километров. Проверить сохранность демпфера без снятия сложно, но относительно точную картинку можно получить и так. А именно:

• На холостых оборотах двигатель работает со скрежетом, который пропадает, как только водитель выжимает сцепление;
• На малых оборотах создается впечатление, что мотор «троит». Как только обороты достигают 1000 и больших значений, работа становится ровной;
• При большой нагрузке на двигатель хорошо чувствуется вибрация;
• Слышен скрип в момент запуска двигателя, а иногда и остановке.

Это основные моменты, которые нужно учитывать. Более полную картинку можно получить при разборке:

• Изношен диск. Как раз по причине сильного износа сцепление «бьется» на малых оборотах;
• Появился люфт коленвала;
• На лицо признаки перегрева. Если вы видите следы побежалости, грешить стоит на осевой подшипник;
• Блокируется первичный и вторичный маховик. Если для установки были использованы слишком длинные болты, они начнут блокировать диски. Вы сразу это поймете по отсутствию амортизации и шумоглушения.

Также советуем сделать то, о чем говорят эксперты компании Sachs. Сняв коробку передач, попробуйте провернуть подвижную часть устройства в одну, а затем в другую сторону. Первое: проворачивайте на одинаковый угол. Второе: работа не потребует значительных усилий. Посчитать угол можно по зубцам, а вот усилие лучше проверить динамометром. Если усилия и углы различны, маховик сильно изношен.

Что же сокращает эксплуатационный срок

Не забывайте о том, что деталь остро реагирует на неисправности смежной с ней узлов. Он прослужит сотни тысяч километров только при соблюдении следующих условий:

1. Нет серьезного разброса в компрессии. Допустимый предел устанавливается производителем. При слишком больших значениях компрессии возникает риск резонанса. Первым на себя примет нагрузку маховик, а уже затем демпфер-шкив коленчатого вала. Как раз поэтому вместе с поломкой маховика и возникают связанные с коленвалом проблемы;
2. Исправен комплект сцепления. Маховик долго не отходит, если включение сцепления сопровождают рывки;
3. Топливная аппаратура. Высоки требования к качеству работы форсунок. Эффект тот же, что и от разброса в компрессии;
4. В хорошем состоянии подушки двигателя. Заметьте: подушки тоже отвечают за сглаживание колебаний;
5. Исправна трансмиссия. Скорее, есть ли в ней мелкие дефекты. Те же люфты с зазорами могут спровоцировать удары в момент включения той или иной передачи. Как результат: маховик слишком «трясет» и он быстрее изнашивается;
6. Водитель понимает, что от него требуется. Лихая скоростная езда и привычка парковаться на уклоне без использования ручника могут «убить» маховик рекордно быстро. Главное правило: никогда не ставьте свой транспорт на уклоне только на передаче. В зимнюю пору паркуйтесь на ровной дороге и без опаски ставьте авто на передачу.

Отдельного упоминания стоят маховики на дизельных автомобилях. Дело в том, что многие водители ради экономии топлива предпочитают ездить на оборотах, близких к холостым. Вот только коленвал при такой езде дает высокие крутильные колебания. Маховик расходует свой ресурс в таком режиме работы очень быстро.

Серьезно поможет в эксплуатации также регулярное техобслуживание. По крайней мере, вы ощутимо сэкономите на ремонте смежных узлов, если вовремя будут выявлены неполадки маховика.

О перспективе ремонта

Как правило, ремонт двухмассовых маховиков заключается в проточке фрикционной поверхности. Правда, изделие после ремонта теряет в прочности. Замена пружин и подшипников в теории возможна, но ожидаемого результата не дает. Производитель не поставляет их отдельно от маховика. Можно поставить примерно похожие по характеристикам детали, однако, гарантий их долговечности не будет.

Замена маховика на новый обязательна при каждой второй замене сцепления. Это не всегда делают, к примеру, продавцы авто, или же проводя неправильный ремонт. Со стопроцентной вероятностью получается лишь профилактика некоторых «болезней». К примеру, регистрируется наличие утечек, царапин, измеряется величина осевого смещения, свободного хода. Заметьте: маховики не чистят струей воды под давлением, не используют для очистки сжатый воздух, аэрозоли или паростройную очистку – только сухую ткань.

Восстановление старой детали – чрезвычайно сложный процесс. Для этого требуются квалифицированные кадры и дорогостоящее зарубежное оборудование. Так что качественно сделать эту работу способен ничтожный процент мастерских. Даже после правильного восстановления дается гарантия в среднем на полгода. И вам все равно может не повезти и гарантированные полгода маховик не отъездит. Если уж он пришел в негодность, лучше купить новый.

 Чем руководствоваться при выборе

Лучшим вашим помощником в выборе маховика будут рекомендации от автопроизводителя. Дело в том, что даже близкие к оригиналу аналоги не всегда имеют те же свойства, что и оригинал. Как результат, в ускоренном режиме расходуется ресурс трансмиссии и коленвала.

Подбирайте новый маховик по VIN-коду. Так вы легко найдете оригинал и идентичные ему аналоги. Возможен также выбор по характеристикам автомобиля. В этом очень помогают онлайн-каталоги, в которых детали уже отсортированы по данным транспортных средств.

Не забывайте также о болтах. Они не всегда идут в комплекте с деталью, но докупить подходящие в любом случае придется. Стоят они не так дорого. Если взять любые попавшиеся, нет гарантии, что маховик будет затянут должным образом.

Экскурс по брендам

Полное соответствие требованиям гарантируют только OEM-запчасти. Поставив оригинал, вы гарантированно избавляетесь от возможного ремонта смежных узлов, износ которых ускоряется при установке неподходящего маховика.

В случае с аналогами перечислить лучших производителей очень просто: Valeo (Франция), Sachs, LUK (Германия). Значительная часть их продукции поставляется на заводы крупных автоконцернов. К примеру, покупая Sachs, вы получаете все тот же оригинал. Данный производитель поставляет все необходимые детали автомобильного сцепления. Мы составляли данный материал, резюмируя советы и рекомендации экспертов немецких компаний.

Продукция фирмы Valeo стоит отдельного упоминания. В первую очередь потому что она очень качественная и стоит каждой копейки. Есть и другой момент. Ею производится множество неплохих одномассовых аналогов маховиков от немецких фирм. Так что если вы ищете недорогие альтернативы, обратите внимание на французского производителя.

Как отличить хороший маховик от плохого

Покупая запчасть, обращайте внимание на следующее:

• Упаковка. Качественные упаковочные материалы могут позволить себе только серьезные производители;
• Полиграфия. Качество шрифтов, пропечатки должны быть на высоте. Если какое-то слово или код на упаковке видны плохо, перед вами почти наверняка подделка или просто изделие от сомнительного производителя;
• Соответствие кодов. Обязательно проверьте защитный код. Введите его на сайте производителя;
• Дата производства. Слишком старый маховик покупать не стоит. Смазочные материалы спустя 3 года начинают терять свои свойства;
• Люфт. Подделка или бракованная продукция имеет большой люфт, а вот оригинал – совсем небольшой, который можно прочувствовать только при значительном усилии;
• Качество работы с металлом. Никаких задиров, царапин, сколов и т.п.

Отметим только, что отличить действительно качественный маховик от посредственного, но пригодного к установке, на глаз сможет только специалист с большим опытом. Вышеизложенной информации вам будет достаточно для того, чтобы купить деталь, которая отъездит большую часть указанного производителем километража. Подделку даже с привлекательным ценником брать не стоит – в долгосрочной перспективе вам все равно придется заплатить больше.

Вывод

Проблемы с маховиком возникают не так часто. Однако, если они и возникли, нужно действовать быстро. Во-первых, удобство пользования автомобилем значительно упадет (вибрации, неприятные особенности работы двигателя на разных оборотах и т.д.). Во-вторых, если проблему запустить, она обернется поломкой смежных узлов.

Заплатив один раз, вы сэкономите после. Советуем брать только новые маховики вышеуказанных производителей или, если финансы не ограничены, оригинал для вашего автомобиля. Стоят они немало, однако после установки не будут о себе напоминать долгое время. Ремонт маховиков практикуется, однако желаемый результат дает очень редко.

Что такое маховик в автомобиле — назначение, устройство и принцип работы

Маховик – неотъемлемая часть современных бензиновых или дизельных двигателей внутреннего сгорания. Несмотря на свою простоту, эта деталь играет очень важную роль в работе мотора – его нормальное функционирование без нее невозможно. Поговорим более подробно, зачем она нужна, как устроена и какие у нее могут возникнуть неисправности.

Что такое маховик в автомобиле и зачем он нужен

Маховик, по сути, представляет собой инерционный аккумулятор. Он накапливает в себе кинетическую энергию, которую порождает двигатель машины, а затем передает крутящий момент другим деталям и узлам транспортного средства чтобы те, в свою очередь, передали ее на колеса. По-научному эта деталь так и называется: маховичный накопитель энергии.

Маховик необходим в силу того, что двигатели внутреннего сгорания (ДВС) работают неравномерно. Невооруженным глазом это невозможно заметить, но между каждым тактом есть небольшой промежуток. Он составляет всего несколько миллисекунд. Если бы энергия передавалась от мотора к колесам напрямую, без участия маховика, подобные интервалы отразились бы на передвижении машины – она начала бы ехать с небольшими рывками. Маховик предотвращает возникновение подобной ситуации.

Еще одно назначение детали – стабилизация работы мотора. Во время воспламенения топливной смеси в цилиндрах могут происходить легкие рывки, неравномерно двигаться поршни. Если такое случилось хотя бы в одном из цилиндров, скажется и на остальных. Маховик за счет своего веса нейтрализует подобные отклонения. В результате вся цилиндровая группа работает более стабильно.

Следует отметить, что маховик применяют не только в автомобилях или других транспортных средств. Эта деталь необходима везде, где требуется стабилизация вращения. Так, ее издревле используют в самых различных механизмах (ярчайший пример – гончарный круг). Ей нашли применение даже на космических кораблях.

Устройство маховика в автомобиле

Простейший маховик состоит из двух частей:

• металлический диск;
• венец.

Диск представляет собой круглую пластину из прочного стального сплава. Венец – это кольцо с зубьями, которое надето на эту пластину. К диску с одной стороны подсоединен коленчатый вал, а с другой – корзина сцепления. Зубья венца соединены с шестерней, надетой на вал стартера.

Таким образом, деталь находится между силовым агрегатом и трансмиссией.

Принцип работы маховика

Принцип работы маховика так же прост, как и его устройство. Он накапливает в себе кинетическую энергию вращения, а затем передает ее на трансмиссию. Однако высвобождение этой энергии происходит равномерно. Таким образом, на входном валу коробки передач (который, в конечном счете, крутит именно маховик) вращение получается равномерным и стабильным, без рывков и остановок на доли секунды. В результате транспортное средство передвигается и его колеса крутятся с постоянной скоростью.

Виды автомобильных маховиков

Наибольшее распространение получили следующие виды маховиков:

• сплошной;
• облегченный;
• двухмассовый.

Рассмотрим каждый из них более подробно.

Сплошной

Второе название – одномассовый. Простейший вариант. Описание его конструкции и принципа действия приведены выше. Представляет собой сплошной металлический диск с надетым на него зубчатым венцом. Венец монтируют с использованием технологии напрессовки. Это обеспечивает очень прочную состыковку. Сам диск изготавливают из особого стального сплава, который способен выдержать очень большие нагрузки. Обычно сторона сплошного маховика, противоположная двигателю, выполняет роль ведущего диска сцепления, являясь одной из его составных частей.

Такой тип конструкции – наиболее распространенный. Это объясняется его несложным устройством, простотой изготовления и невысокой ценой.

Облегчённый

Очень напоминает сплошной. Чем же он отличается? Разница заключается в том, что масса перераспределена к краям. Обычно этого добиваются путем фрезерования участков диска, расположенных в близи центра. В некоторых случаях в них и вовсе вырезают отверстия. Иногда деталь перерабатывают по обратному принципу – ближе к центру оставляют больше массы, а края облегчают. Это несколько ухудшает разгон, зато гарантирует более стабильную работу двигателя и лучшую стабилизацию вращения во время передвижения.

Облегченные варианты очень редко ставят на автомобили на заводе. Чаще всего маховик облегчают самостоятельно в ходе тюнинга.

Облегченная деталь имеет лучшие инерционные показатели, а значит, и лучший разгонный потенциал.

Главный недостаток этого типа маховиков – меньшая надежность и менее продолжительный срок службы. Стали в нем меньше, а нагрузки остаются прежними. Результат – более быстрое появление дефектов.

Двухмассовый

Следующая разновидность – двухмассовый. Имеет более сложное устройство. Конструкция включает в себя не один, а два диска. Между собой они соединены системой пружин, зубцов и подшипников (их называют демпферами).

Необходимость во втором диске возникает из-за того, что деталь, представляющая собой монолитный круг из стали, не может обеспечить абсолютно стабильное вращение. Во время работы в ней возникают так называемые крутильные колебания. Они генерируются не цилиндровой группой и коленвалом, а самим маховиком. Если включить в конструкцию второй диск, большая часть этих колебаний гасятся.

Двухмассовые устройства имеют целый ряд преимуществ перед сплошными. Вот основные:

• более стабильная работа двигателя, как следствие – более ровная езда;
• меньшее количество вибраций в области трансмиссии;
• более надежная защита трансмиссии от перегрузки;
• более мягкое переключение передач.

Однако устройство имеет один существенный недостаток, который обусловлен сложностью его конструкции. Им является меньшая по сравнению со сплошной деталью надежность. Система, соединяющая между собой диски, испытывает очень высокие нагрузки, в результате чего довольно быстро изнашивается. Итог – возникновение неисправностей.

Кроме того, двухмассовые конструкции дороже сплошных. Это тоже обусловлено сложностью их конструкции.

Двухмассовые детали можно установить и на автомобили, на которых изначально был сплошной маховик. Многие компании изготавливают эти узлы для различных марок машин (в качестве примера можно назвать фирму Валео).

Следует упомянуть, что существуют и другие типы маховиков (например, разработанный в 1960-х в СССР супермаховик). Но они так и не получили широкого распространения в автомобилестроении.

Возможные неисправности

Ниже представлены наиболее распространенные неисправности детали.

• Износ венца. Со временем зубцы на венце могут истереться, благодаря чему при запуске мотора стартер будет на них пробуксовывать. Завести авто будет проблематично – это получится не с первого раза.
• Нарушение центровки. Маховик должен быть установлен соосно кардану и диску сцепления. В противном случае при передвижении на транспортном средстве будет слышаться так называемое «биение».
• Износ диска. Часть детали, которая выполняет функции диска сцепления, подвержена наиболее серьезным нагрузкам. В результате этого она может истираться, на ее поверхности могут появляться заусенцы, углубления. Результат всего этого – сокращение размеров площади соприкосновения дисков трансмиссии и, как следствие, плохое сцепление. Еще один признак поломки – шум при передвижении автомобиля.
• Износ крепежа коленвала. Место, куда крепится коленчатый вал, со временем тоже изнашивается. В результате появляется люфт. Он приводит к появлению шума во время движения транспортного средства.

Все перечисленные поломки возникают у одномассовых или облегченных устройств. У двухмассовых также может возникнуть неисправность демпферов. Она чаще всего выражается в их износе. В результате этого часть конструкции, соединенная с коленвалом, передает не всю энергию на часть, которая является диском сцепления. Понять о том, что возникли проблемы, можно по следующим «симптомам»:

• шум, стук;
• появление так называемых плавающих оборотов;
• самопроизвольные «подтрагивания», возникающие на холостом ходу;
• повышение уровня вибрации при езде;
• рывки при переключении скоростей.

Ремонт маховика

Ремонту поддаются далеко не все неисправности. Устранить можно:

• износ венца;
• нарушение центровки.

Первая неисправность устраняется путем установки нового венца с цельными зубьями. Вторая – посредством центровки маховика. Для этого разбирают трансмиссию.

Если речь идет об износе диска сцепления или места крепления коленвала, то они «лечению» не поддаются. Единственный вариант в этом случае – установка новой детали.

Что касается поломки демпферов, то они вполне поддаются ремонту. Он возможен и в домашних условиях, в гараже. Но стоит оговориться, что такой ремонт под силу только опытному автомобилисту. Поэтому лучше доверить его сотрудникам автосервиса.

Подведем итог

Маховик – деталь автомобиля, которая отвечает за передачу крутящего момента с коленвала на сцепление. Он предназначен для его стабилизации. Кроме того, деталь стабилизирует работу двигателя. Конструкция устройства очень проста – оно представляет собой стальной диск с зубчатым венцом. Существуют и более сложные двухмассовые варианты. О поломке детали может говорить трудный запуск двигателя, «биение», стук, плохое сцепление.

Виды, устройство и назначение маховика двигателя

Внешне маховик двигателя представляет собой довольно простое устройство – обычный тяжелый диск. Но в то же время он играет очень важную роль в работе двигателя и всего автомобиля в целом. В статье разберем его основное назначение, разновидности маховиков и их устройство.

Назначение и функции

Обычный маховик представляет собой литой, хорошо отбалансированный чугунный диск, на котором напрессованы стальные зубья для зацепления со стартером двигателя, так называемый зубчатый венец. Маховик передает крутящий момент от двигателя на коробку передач. Соответственно, он располагается между двигателем и трансмиссией. В случае использования механической коробки передач на маховике крепится корзина сцепления, а в АКПП – гидротрансформатор.

Сплошной маховик

Сам по себе маховик – это довольно массивная деталь по весу и его масса будет зависеть от мощности двигателя и количества цилиндров. Объясняется это тем, что основное назначение маховика – аккумулировать кинетическую энергию от коленчатого вала и создавать необходимую инерцию. Дело в том, что у ДВС из четырех тактов только один совершает полезную работу – рабочий ход. Остальные три такта КШМ и поршневая группа должны совершить по инерции. Именно для этого и нужен маховик, закрепленный на конце коленвала.

Резюмируя описанное выше, назначение маховика и основные функции у него следующие:

• обеспечение плавной работы двигателя;
• передача от двигателя крутящего момента на КПП и обеспечение работы сцепления;
• передача крутящего момента от стартера на венец маховика для запуска двигателя.

Разновидности маховиков

На текущий момент можно выделить три разновидности маховиков:

Облегченный

При тюнинге автомобиля, трансмиссии и двигателя часто устанавливают облегченный маховик. Его небольшой вес уменьшает инерцию и повышает производительность двигателя на 4-5%. Автомобиль быстрее откликается на педаль газа, становится более динамичным. Однако, установку облегченного маховика нужно делать только в комплексе с другими работами по улучшению характеристик двигателя и трансмиссии.

Использование облегченных маховиков без доработки поршневой и КШМ приведет к нестабильной работе двигателя на холостых оборотах.

Устройство и особенности двухмассового маховика

Двухмассовый маховик

В конструкции двухмассового варианта не один, а два диска. Один диск соединён с двигателем, а второй с трансмиссией. Оба они могут работать независимо друг от друга. На первичном диске также имеется венец маховика с зубцами для зацепления со стартером. Два подшипника (осевой и радиальный) обеспечивают соединение двух корпусов.

Внутри дисков находится усовершенствованная пружинно-демпферная система. Она состоит из мягких и жестких пружин. Мягкие пружины обеспечивают плавность работы на низких оборотах при запуске и остановке двигателя. Жесткие пружины гасят колебания на высоких оборотах. Внутри находится специальная смазка.

Принцип работы

Одними из первых двухмассовые маховики получили автомобили с автоматической КПП. Для роботизированной коробки характерна быстрая и частая смена передач. С этим он хорошо справляется. Затем в силу своих преимуществ их стали устанавливать на автомобили с механикой.

Принцип работы довольно прост. Крутящий момент от коленвала передается на первичный диск, который отклоняет пружинную конструкцию внутри. Достигнув определенно уровня сжатия, крутящий момент затем передается на второй диск. Такая система гасит высокие колебания от двигателя, позволяя значительно снизить нагрузку на КПП.

Преимущества и недостатки

Плюсы такой системы очевидны:

• мягкая и плавная работа двигателя и КПП;
• низкий уровень вибрации и шума.

Но есть и свои недостатки. Срок службы двухмассового маховика в среднем составляет около трех лет. Конструкция постоянно подвергается сильным перегрузкам. Внутренняя смазка также приходит в негодность. Стоимость замены довольно высока. Пожалуй, это главный его недостаток.

Симптомы неисправности

Маховик испытывает сильные перегрузки, поэтому, рано или поздно, он выходит из строя. Признаком его поломки может быть скрип и посторонние звуки при запуске и остановке мотора.

Ощущение сильной вибрации также может указывать на неисправность. Многие списывают это на «троение» двигателя. При переключении на более высокие передачи вибрации обычно исчезают. Щелчки при старте и разгоне также могут указывать на неполадки.

Но не стоит сразу торопиться с заменой маховика, ведь эти симптомы могут указывать и на другие проблемы. Например, с опорами двигателя, КПП, навесным оборудованием, выхлопной системой и другим.

Более точный диагноз может поставить непосредственный осмотр детали. Но чтобы до неё добраться, нужно будет демонтировать коробку передач, а это потребует специальных навыков и средств.

Ремонт двухмассового маховика

Неисправный двухмассовый маховик

Ввиду высокой стоимости оригинальной запчасти многие водители задумываются о возможности ремонта маховика. Стоит сказать сразу, что производители не подразумевают ремонт этой детали. Она неразборная и лучше ставить новую.

Но все же есть умельцы, которые берутся за работу. Все зависит от уровня поломки. Если вышли из строя пружины, то в сервисе их могут заменить. Они первыми подвержены износу. Но если разрушился корпус или один из подшипников, то лучше приобрести новый. В любом случае мало кто даст гарантию стабильной работы двигателя и трансмиссии после ремонта.

Замена на одномассовый

Теоретически заменить можно. Хороший мастер в сервисе сделает это без проблем. Но стоит ли? Никто не сможет спрогнозировать, сколько после этого продержится КПП и двигатель, поэтому со своей стороны мы не рекомендуем!

Если у вас мощный мотор и механическая КПП, то не избежать сильных вибраций и тряски при запуске и остановке. Ездить возможность будет, но с большим дискомфортом. Роботизированная коробка не выдержит тандема со сплошным маховиком и быстро выйдет из строя. А вместе с коробкой ремонт обойдется уже гораздо дороже.

(2 5,00 из 5)
Загрузка…

Что такое маховик в машине

Итак, этот рассказ посвящается нескольким вопросам, а именно: где находится маховик, что это такое и какую роль он отыгрывает в жизни автомобиля.

По сути, маховик относится сразу к нескольким системам авто и представляет собой некое связующее звено между мотором и трансмиссией.

Кто он и где находится маховик

Сам по себе классический маховик довольно прост – это массивный металлический диск, имеющий диаметр порядка 30-40 сантиметров. Изготавливают его, как правило, из чугуна.

По внешней окружности этого круга располагается стальной обод с зубцами, именуемый венцом маховика. Зубчатая передача в данном узле отыгрывают очень важную роль, но об этом мы поговорим немного позже.

Где находится маховик? Найти маховик под капотом автомобиля с первого взгляда не получится. Расположена эта деталь в глубине двигателя и закрыта от посторонних глаз кожухами.

Если точнее, то место этого металлического диска на одном из концов коленчатого вала, который, как вы уже знаете, раскручивается при помощи поршней двигателя.

Крепится маховик к коленвалу очень прочно, так как ему приходится выдерживать сильнейшие нагрузки и быть посредником между мотором и коробкой передач.

О том, как выглядит маховик и где его место в автомобиле мы уже поговорили, теперь необходимо выяснить самое главное — так ли он нужен. Несмотря на внешнюю простоту и отсутствие сложных форм, без этой детали машина не начнёт движение, да и вообще не заведётся. Маховик выполняет следующие функции:

• гашение паразитных колебаний коленвала;
• передачу крутящего момента двигателя на трансмиссию;
• обеспечение связи стартера с коленвалом.

Рассмотрим детальнее вышеперечисленные пункты. Одна из ключевых ролей маховика заключается в гарантировании плавной работы двигателя и гашении разного рода механических колебаний и вибраций.

Именно для этого диск изготавливают из тяжёлого чугуна – главное здесь его масса, благодаря которой обеспечивается накапливание энергии и поддержание вращательного момента коленвала при помощи инерции.

Следующая роль не менее важная – маховик выступает как посредник между двигателем и коробкой передач, а также, по сути, является частью механизма сцепления. Вся мощность мотора и крутящий момент, коими так любят хвастаться автолюбители, проходят через этот скромный, но тяжёлый диск и устремляются далее, через трансмиссию к колёсам.

И, наконец, последняя функция маховика. Немного ранее, описывая строение этой детали, мы упомянули о зубцах, располагаемых по внешней окружности диска, так называемом венце.

При помощи них в момент, когда вы поворачиваете ключ в замке зажигания, происходит зацеп шестерни стартера с вышеупомянутыми зубьями, благодаря чему создаётся первичное вращение коленвала и запускается процесс сгорания топлива в цилиндрах. Другими словами – двигатель начинает работу.

Не все маховики одинаковы

Развитие технологий и прогресс инженерной мысли не обошли стороной и классический маховик.

Конструкторы, в попытках найти эффективные методы гашения паразитных колебаний двигателя, создали более сложную интерпретацию этого узла, которая начала попадать под капоты серийных авто в конце 80-х годов ХХ столетия.

Итак, на сегодняшний день можно встретить такие разновидности данного элемента:

• сплошной (классический диск, наиболее широко используемый в автомобилестроении, именно о нём шла речь на протяжении всего нашего рассказа);
• двухмассовый (демпферный);
• облегчённый.

Сплошной маховик

О первой, самой распространённой конструкции мы уже говорили, поэтому перейдём сразу ко второй – наиболее интересной с точки зрении инженерии.

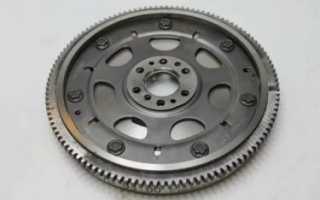

Облегченный маховик

Облегченные варианты маховика уменьшают, естественно, механические потери, двигатель быстрее набирает максимальные обороты. Тратится меньше энергии для раскручивания, что дает небольшую экономию топлива, примерно 2 — 3 %, не более.

При этих плюсах, все же теряется прочность маховика. Ему требуется дополнительна, совместная с коленвалом и передним шкивом, балансировка. Так же, стоимость заводских облегченных маховиков выше.

Ну вот, дорогие наши читатели, и подошёл к концу очередной рассказ о деталях и узлах, составляющих основу наших автомобилей.

Все автолюбители знают, что сцепление является одной из ключевых систем любого автомобиля. Основной задачей сцепления является передача крутящего момента на коробку передач. В системе сцепления одной из самых важных деталей является маховик, располагающийся между трансмиссией и двигателем. Какое устройство маховика, какие существуют разновидности данной системы и для чего необходим ведущий диск? Мы с Вами разберём все вопросы в этой статье.

Что представляет собой маховик и зачем он нужен?

При рассмотрении конкретных функций маховика выделяются следующие характеристики:

• Уменьшение колебательных движений при вращении коленвала. В данном случае маховик можно рассматривать как одну из частей двигателя.
• Передача момента с двигателя на КПП. Помимо этого, он является первичным диском сцепления.
• Отвечает за передачу момента со стартера на коленвал.

Другими словами, маховик необходим для выполнения трех важных функций: запуска двигателя со стартера, передаче момента на КПП и обеспечение равномерной работы коленвала.

Сам принцип функционирования объяснить достаточно просто: представьте для наглядности обычный игрушечный волчок. Если волчок начинает раскручиваться от руки, то маховик — от вращательных движений коленвала. Волчок будет крутиться до тех пор, пока не закончится приложенная энергия. Ведущий диск способен передавать полученную энергию обратно, тем самым заставляя работать коленвал. В результате мы имеем замкнутую систему, при которой обеспечивается работа маховика.

Как устроен маховик?

Он представляет собой обычный диск диаметром 30-40 см. На торце располагаются зубья, благодаря которым достигается сцепление ведущего диска с валом стартера и последующее раскручивание коленвала при запуске двигателя. Маховик расположен на выходной части коленвала двигателя, а с другой стороны к нему фиксируется болтами корзина сцепления или гидротрансформатор. Отметим, что устройство маховика напрямую зависит от его принадлежности к определенной группе.

Маховик и все,что нужно о нем знать

Все автолюбители знают, что сцепление является одной из ключевых систем любого автомобиля. Основной задачей сцепления является передача крутящего момента на коробку передач. В системе сцепления одной из самых важных деталей является маховик, располагающийся между трансмиссией и двигателем. Какое устройство маховика, какие существуют разновидности данной системы и для чего необходим ведущий диск? Мы с Вами разберём все вопросы в этой статье.

Виды

На сегодняшний день выделяются три вида маховиков:

1. Сплошной. Представляет собой простой чугунный диск с зубьями на торце. Такие модели распространены как на отечественных автомобилях, так и на иномарках, особенно эконом-класса.
2. Облегченный. Как правило, облегченная версия ведущего диска устанавливается или на авто с автоматической КПП, или на тюнингованные модели. особенность такого диска — уменьшенная масса, вследствие которой достигается уменьшение инерции и увеличение КПД двигателя до 5%. Облегченный маховик является конструктивно упрощенной разновидностью сплошного типа. Основным его назначением является выполнение роли шестерни, которая вращается при запуске стартера.
3. Двухмассовый или демпферный. В настоящее время приобрел широкую распространенность вследствие своих преимуществ — гашения вибрации, устранения крутильных колебаний коленвала, повышения износостойкости синхронизаторов, защиты трансмиссии от перегрузок и понижения шума. Конструктивно усложненная модель маховика по сравнению с предыдущими видами.

Особенности устройства двухмассового маховика

Конструктивные особенности детали заключаются в наличии двух корпусов, один из которых устанавливается на коленвал с последующим соединением с коленвалом, а второй соприкасается рабочей поверхностью с диском сцепления. Соединение между корпусами обеспечивается за счет двух подшипников (осевого и радиального), которые могут свободно скользить вне зависимости от работы друг друга. Также в середине детали установлена демпфирующая система, состоящая из пружин. Все механизмы обработаны специальной консистентной смазкой, она обеспечивает надежную работу пружин и сепараторов между ними

.В двухмассовом маховике располагается два пакета пружин. Мягкий пружинный пакет обеспечивает мягкость запуска и остановки, а с помощью жесткого пакета обеспечивается демпфирование колебаний в рабочих диапазонах оборотов двигателя.

Принцип работы двухмассового маховика: что такое маховик

Что такое двухмассовый маховик? Это маховик, состоящий из двух частей. Части могут перемещаться относительно друг друга в определенных пределах. Вращение от ведущей части к ведомой передается через пружины. Благодаря жесткости и упругости пружин, крутильные колебания коленвала гасятся.

Схема работы двухмассового маховика: 1 — Ведущая половина маховика, 2 — Ведомая половина маховика, 3 — Пружина

На схеме видно, что к ведомой части маховика присоединено сцепление, которое включает коробку передач.

Поршневой двигатель работает неравномерно, так как поршня меняют направление движения два раза за 1 оборот двигателя. То есть 4000 раз в минуту, при нормальной работе двигателя, 10000 раз при форсированном режиме, иногда и больше. Возникают крутильные колебания, которые разрушают трансмиссию автомобиля раньше времени. Для смягчения работы коробки передач придумали двухмассовые маховики.

Чтобы лучше понять работу двухмассового маховика, рассмотрим одномассовый.

|Что такое маховик, что такое двухмассовый маховик|

Одномассовый маховик

Изначально маховики были одномассовыми. Чугунный диск с зубчатым венцом на торце. Крепится к коленвалу. Диаметр 30 – 40 см.

Одномассовый маховик

Когда двигатель набирает большие обороты (2000 – 5000 оборот/минуту) маховик, имеющий значительную массу набирает большую кинетическую энергию вращения. Эта энергия отдается в трансмиссию при торможении автомобиля. При разгоне наоборот маховик препятствует набору скорости. Он мешает любому изменению скорости коленвала. Как в плюс, так и в минус. Сглаживает колебания.

Зубчатый венец служит для запуска двигателя стартером. На валу стартера сидит бендикс, который вращает маховик в момент запуска двигателя. Кода двигатель начинает самостоятельно вращаться, бендикс втягивается и выходит из зацепления.

К маховику присоединяется корзина сцепления. В ней находится диск сцепления, который прижимается к поверхности маховика нажимным диском. Корзина и оба диска: нажимной и ведомый (диск сцепления) вращаются вместе с маховиком. В момент переключения скоростей, когда водитель давит на педаль сцепления, ведомый диск отжимается от маховика, и вал двигателя вращается в холостую.

|Двухмассовый маховик с маятниковым гасителем колебаний|

Двухмассовый маховик

В современных двигателях применяются двухмассовые маховики. Они выполняют те же функции, что и обычные маховики. Но гашение колебаний намного эффективнее. У них помимо массы, действуют специальные пружины и планетарный механизм. То есть гашение колебаний осуществляется тремя элементами: массой, пружинами и планетарный передачей.

Двухмассовый маховик (ДММ)

Главный корпус маховика насажен на коленвал двигателя. Вспомогательный корпус соединяется с главным при помощи подшипников скольжения: осевого и радиального. Это позволяет перемещаться корпусам относительно друг друга в определенном зазоре. Корончатая шестерня свободно смещается относительно главного и вспомогательного корпуса механизма.

Корончатая шестерня находится в зацеплении с шестеренками, расположенными на вторичном диске. Вместе они образуют планетарную передачу, которая участвует в гашении крутильных колебаний.

Пружины двух видов: жесткие и мягкие. Это позволяет гасить колебания разных частот. Мягкие пружины сдерживают колебания низкой частоты. Жесткие – высокой частоты. Для долговечности пружин, они помещены в смазку. Чтобы смазка не вытекала, в наличии стальной кожух.

Ползун и упор пружин служат для их фиксации относительно дисков.

|Как можно убить двухмассовый маховик|

Замена двухмассового маховика на одномассовый

Многие водители, намучившись с эксплуатацией ДММ, переходят на одномассовый маховик. Стоит ли это делать? Мнения специалистов на эту проблему разнятся. Часто ДММ не поддается ремонту, и его меняют полностью. Стоимость в районе 1000 долларов, еще и ждать надо долго пока запчасть поступит. Поставив одномассовый, вы решите сразу несколько проблем.

Одномассовый маховик практически не убиваем. Но тогда, часто будет лететь диск сцепления. Вождение по началу будет более комфортным, так как педаль сцепления «проваливается». Так говорят многие водители, как только садятся за руль переоборудованного автомобиля. То есть скорости переключаются мягко и легко. Выигрыш в деньгах существенный. У дорогих автомобилей доходит до 1,5 млн. рублей.

Мощную иномарку оснащать одномассовым маховиком специалисты не советуют. В этом случае под удар попадают коленвал и коробка передач. О диске сцепления мы отметили выше. Он хоть и недорогой, но плюс работа: разборка, сборка. Если это делать часто, то будет большой расход денег и времени. Если редко, то можно угробить дорогие части машины: двигатель и коробку скоростей. Выбор за вами.

|Замена вдухмассового маховика на одномассовый|
