Клапан VVTI: устройство и очистка своими руками

Клапан vvti является системой смещения газораспределяющих фаз автомобильного двигателя внутреннего сгорания от производителя фирмы «Тойота».

Клапан Vvt-i является системой смещения газораспределяющих фаз автомобильного двигателя внутреннего сгорания от производителя фирмы Тойота.

В данной статье размещены ответы на такие довольно распространенные вопросы:

• Что собой представляет клапан Vvt-i?
• Устройство vvti;
• В чем заключается принцип действия vvti?
• Как правильно проводится чистка vvti?
• Как провести ремонт клапана?
• Как правильно проводится замена?

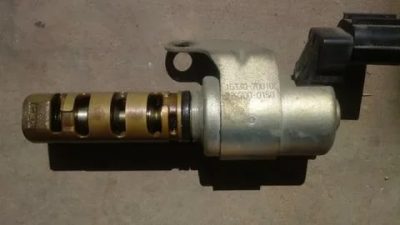

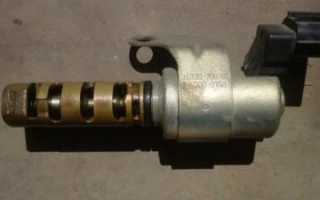

Клапан VVTI

Устройство Vvt-i

Основной механизм размещается в шкиве распредвала. Корпус соединяется вместе с зубчастым шкивом, а ротор с распредваликом. Смазывающее масло доставляется к механизму клапана с любой из сторон каждого лепесткового ротора. Таким образом клапана и распределительный валик начинает вращаться. В тот момент, когда автомобильный двигатель находится в заглушенном состоянии устанавливается максимальный угол задержания.

Это означает что определяется угол, который соответствует самому последнему произведению открытия и закрытия впускающих клапанов. Благодаря тому, что ротор соединен с корпусом при помощи стопорного штифта сразу после запуска, когда давление маслянистой магистрали недостаточно для произведения эффективного руководства клапаном, не могут возникать какие-либо удары в механизме клапана.

После этого стопорной штифт открывается при помощи давления, которое оказывает на него масло.

В чем же заключается принцип действия Vvt-i? Vvt-i обеспечивает возможность плавного изменения газораспределительных фаз, соответствуя со всеми условиями функционирования автомобильного двигателя. Такая функция обеспечивается благодаря произведению поворота распредвала впускающих клапанов по отношению к валикам выпускающих клапанов, по углу поворачивания коленчатого валика от сорока до шестидесяти градусов.

В итоге происходит изменение момента начального открывания впускающего клапана, а также количество времени, когда выпускающие клапаны находится в закрытом положении, а выпускающие в открытом. Руководство представленным типом клапана происходит благодаря сигналу, который исходит от блока руководства.

После поступления сигнала электронный магнит по плунжеру передвигает главный золотник, пропуская при этом масло в любом направлении.

В тот момент, когда автомобильный двигатель не функционирует, золотник передвигается при помощи пружинки так, чтобы расположиться максимальный угол задержки.

Для произведения распредвала масло под определенным давлением с помощью золотника перемещается в одну из сторон ротора. В этот же момент происходит открытие полости с другой стороны лепестков для сливания масла. После определения блоком руководства расположения распределительного валика, все каналы шкива закрываются, таким образом, он удерживается в зафиксированном положении. Работа механизма данного клапана осуществляется несколькими условиями функционирования автомобильного двигателя с различными режимами.

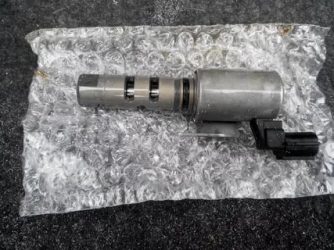

Установленный клапан VVTI

Всего существует семь режимов функционирования автомобильного двигателя и вот их перечень:

1. Передвижение на холостом ходу;
2. Передвижение на низкой нагрузке;
3. Передвижение со средней нагрузкой;
4. Передвижение с высокой нагрузкой и низким уровнем частоты вращения;
5. Передвижение с высокой нагрузкой и высоким уровнем частоты вращения;
6. Передвижение с низкой температурой жидкости охлаждения;
7. Во время запуска и остановки двигателя.

Процедура самостоятельного очищения а Vvt-i

Нарушение функционирования, как правило, сопровождается множеством признаков, поэтому логичнее всего будет сначала рассмотреть эти признаки.

Итак, к основным признакам нарушения нормального функционирования являются такие:

• Автомобиль резко глохнет;
• Транспортное средство не может удерживать обороты;
• Заметно каменеет тормозная педаль;
• Не тянет педаль тормоза.

Теперь можно переходить к рассмотрению процесса очищения Vvti. Проводить очищение Vvti мы будем пошагово.

Итак, алгоритм проведения очищения Vvti:

1. Снимаем пластмассовую крышку автомобильного двигателя;
2. Откручиваем болтики и гаечки;
3. Снимаем железную крышку, основной задачей которой является фиксация генератора машины;
4. Снимаем с Vvti разъем;
5. Откручиваем болтик на десять. Не бойтесь, вы не сможете допустить ошибку, так как он там только один.
6. Снимаем Vvti. Только ни в коем случае не тяните за разъем, потому как он достаточно плотно прилегает к нему и на нем размещено уплотняющее кольцо.
7. Очищаем Vvti при помощи любого очистителя, который предназначен для очищения карбюратора;
8. Для полного очищения Vvti снимаем фильтр системы Vvti. Представленный фильтр располагается под клапаном и имеет вид заглушки с отверстием для шестигранника, но этот пункт необязателен.
9. Очищение завершено вам остается только собрать все в обратном порядке и натянуть ремень, не упираясь в Vvti.

Самостоятельный ремонт Vvt-i

Довольно часто возникает необходимость проведения ремонта клапана, так как просто его очищение не всегда эффективно.

Итак, для начала давайте разберемся с основными признаками необходимости проведения ремонта:

• Автомобильный двигатель не удерживает холостые обороты;
• Тормозит двигатель;
• Невозможно передвижение автомобиля на низких оборотах;
• Нет тормозного усилителя;
• Плохо переключаются передачи.

Давайте рассмотрим основные причины неисправности клапана:

• Оборвалась катушка. В таком случае клапан не сможет правильно реагировать на передачу напряжения. Определить данное нарушение можно с помощью произведения измерения сопротивления обмотки.
• Заедает шток. Причиной заедания штока может послужить накопление грязи в канале штока или деформации резинки, которая располагается внутри штока. Удалить грязь из каналов можно отмачиванием или же отмачиванием.

Алгоритм проведения ремонта клапана:

1. Снимаем регулирующую планку генератора автомобиля;
2. Снимаем крепеж замочка капота машины, благодаря этому вы сможете получить доступ к осевому болтику генератора;
3. Откручиваем болтик, который закрепляет клапан;
4. Снимаем клапан. Только ни в коем случае не тяните за разъем, потому как он достаточно плотно прилегает к нему и на нем размещено уплотняющее кольцо.
5. Снимаем фильтр системы Vvti. Представленный фильтр располагается под клапаном и имеет вид заглушки с отверстием для шестигранника.
6. Если клапан и фильтр сильно загрязнены, то очищаем их при помощи специальной жидкости для очищения карбюратора;
7. Проверяем работоспособность клапана, при помощи кратковременной подачи двенадцати вольт на контакты. Если вас устраивает, как он функционирует, то можете остановиться на этом этапе, если же нет, то выполняйте следующие действия.
8. Ставим пометки на клапане, для того чтобы не допустить ошибку во время обратной установки;
9. С помощью маленькой отвертки разбираем клапан с двух сторон;
10. Достаем шток;

1. Промываем и очищаем клапан;
2. Если кольцо клапана деформировано, то заменяем его на новое;
3. Завальцуйте внутреннюю сторону клапана. Сделать это можно при помощи полотка, надавливаниями на шток, для прижатия нового уплотняющего кольца;
4. Смените масло, которое находится в катушке;
5. Заменяем кольцо, которое располагается с внешней стороны;
6. Завальцуйте внешнюю сторону клапана, для прижатия внешнего кольца;
7. Ремонт клапана завершен и вам остается только собрать все в обратном порядке.

Процедура самостоятельной замены клапана Vvt-i

Нередко очищение и ремонт клапана не дает особы результатов и тогда возникает необходимость полной его замены. К тому же, многие автолюбители утверждают, что после проведения замены клапана транспортное средство станет работать намного лучше и затраты топлива снизятся приблизительно до десяти литров.

Следовательно, возникает вопрос: Как правильно нужно заменять клапан?. Проводить замену клапана мы будем пошагово.

Итак, алгоритм замены клапана:

1. Снимите регулирующую планку генератора автомобиля;
2. Снимите крепеж замочка капота машины, благодаря этому вы сможете получить доступ к осевому болтику генератора;
3. Откручиваем болтик, который закрепляет клапан;
4. Вытаскиваем старый клапан;
5. Устанавливаем новый клапан на место старого;
6. Закручиваем болтик, закрепляющий клапан;
7. Замена клапана завершена и вам остается только собрать все в обратном порядке.

Вам также может понравиться

Есть ли проблемы у надежного японского мотора 1G-FE BEAMS?

Семейство рядных 6-цилиндровых двигателей Toyota 1G появилось еще в 1979 году. У них классическая неубиваемая японская конструкция с чугунным блоком. У самых ранних вариантов были алюминиевые ГБЦ с одним распредвалом и 12 клапанами (по 2 клапана на цилиндр). В приводе ГРМ используется зубчатый ремень с интервалом замены в 100 000 км.

Выбрать и купить двигатель Lexus 2.0 вы можете в нашем каталоге силовых агрегатов.

Гидрокомпенсаторы отсутствуют во всех версиях двигателя 1G, которых было создано 7 штук. Вообще двигатели семейства 1G ориентированы на высокие мощностные показатели. Среди них были не только атмосферники, но и битурбированные варианты, а также двигатель с компрессором. В стоке с этого двухлитрового мотора было снято до 185 л.с.

На нашем -канале вы можете посмотреть разборку двигателя, снятого с Lexus IS200 2003 года выпуска.

Мы разобрали самую позднюю и последнюю модификацию – 1G-FE, снятую с Lexus IS 2003 года выпуска. Выпуск этого варианта двигателя начался в 1988 году. У его 24-клапанная ГБЦ, созданная инженерами Yamaha, для моторов 1G еще в 1983 году. Правда, этот вариант мотора уже переориентировали на экономичность, поэтому высоту подъема клапанов ограничили.

В 1998 году этот мотор снова обновили: установили новый коленвал и цилиндро-поршневую группу, форсунки с новыми распылителями, новую ГБЦ, фазорегулятор на впускном распредвалу. Такой двигатель развивает 160 л.с. и по механическим деталям не совместим со своими предшественниками.

Из-за новых поршней, с которыми степень сжатия возросла до 10:1, при обрыве ремня ГРМ происходит столкновение с клапанами.

Также на двигателе 1G-FE появился впускной коллектор изменяемой длины, электронная дроссельная заслонка. Такой двигатель известен как 1G-FE BEAMS («прорывной двигатель с продвинутыми механизмами»).

Большинство двигателей 1G-FE можно встретить на автомобилях Toyota для собственного японского рынка, а в Европе он был представлен на Lexus IS, который в Японии известен как Toyota Altezza. Выпуск двигателей 1G прекратился в 2008 году.

Проблемы и надежность двигателя 1G-FE

Все двигатели семейства 1G-FE очень живучи, долговечны и надежны. Они были популярной основой для тюнинга и в руках умельцев выдают до 300 л.с. с двух литров рабочего объема.

При эксплуатации двигателя 1G-FE нужно уделять внимание моторному маслу: менять его каждые 10 000 км, заливать масло вязкостью 5W-20. Свечи и топливный фильтр нужно менять каждые 20 000 км.

Утечки масла

Подтекания масла на двигателе 1G обычно наблюдаются через датчик давления масла. Датчик давления масла также нередко выходит из строя, о чем говорит сигнальная лампа давления топлива. В любом случае, датчик стоит недорого, меняется легко.

Также возможно «потение» по прокладке клапанной крышке и прокладкам свечных колодцев.

В клапанной крышке находится маслоотделитель системы вентиляции картера. Как правило, он не загрязняется даже на моторах с пробегом более 300 000 км.

Неровный холостой ход

Если двигатель 1G-FE перестает держать ровный холостой ход, то надо проверить дроссельную заслонку, датчик ее положения и клапан холостого хода. Обычно они просто нуждаются в настройке или в очистке от налета из масла и сажи. Обильный масляный налет на дроссельной заслонке – это признак засоренных сеток маслоотделителя системы вентиляции картера.

Катушки зажигания

Катушки зажигания ходят порядка 100 000 км и выходят из строя не только из-за изношенных свечей зажигания. Высоковольтные провода также нуждаются в периодической замене, особенно когда двигатель начинает троить и слабо тянуть во время сырой погоды.

Купить катушки зажигания для двигателя Тойота / Лексус 2.0 вы можете в нашем каталоге.

Плохой запуск двигателя

Если двигатель 1G-FE плохо заводится или глохнет после запуска, но при этом свечи, катушки и провода заменены или подозрений не вызывают, следует проверить форсунки. Возможно, какая-то вышла из строя или засорилась.

Ремень ГРМ

Ремень ГРМ на двигателе 1G-FE подлежит замене каждые 100 000 км. При обрыве ремня ГРМ на двигателе поздней модификации 1G-FE BEAMS клапана и поршни сталкиваются.

Фазорегулятор

Если пренебрегать интервалом замены масла, то на плунжере клапана фазорегулятора VVT-I оседает шлак, из-за которого шток просто заклинивает.

ГБЦ

Зазоры клапанов нужно регулировать каждые 20 000 км подбором толкателей-стаканчиков.

Жор масла

Высокий расход масла – более 1 литра на 10 000 км – на двигателе 1G-FE связан в первую очередь с залеганием или износом поршневых колец и потерей эластичности маслосъемных колпачков. В большинстве случаев «миникапиталка» — единственный способ избавить этот двигатель от жора масла.
