Что такое стабилизация в машине?

Зачем нужна система курсовой стабилизации (ESP) в автомобиле?

Конкуренция между производителями вынуждает их заниматься усовершенствованием своих автомобилей, делать их более безопасными, внедрять новые системы. Это привлекает потребителей к продвинутым моделям, повышается спрос на них. Одним из подобных внедрений стала Electronic Stability Program, система динамической стабилизации. Рассмотрим, что такое ESP.

Это продукт разработки известного немецкого концерна Daimler-Benz. Патент на нее был получен в 1959 году, но из-за технического несовершенства ее внедрение в серийное производство было отложено до 1995 года. Первым полигоном для испытания ESP стало элитное купе «Mercedes» 600 CL.

Как устроена система?

Указанная аббревиатура расшифровывается как Electronic Stability Program, что в переводе на русский язык означает «электронная система стабилизации». Следует отметить, что для бюджетных автомобилей данная функция недоступна, а в машины средней ценовой категории устанавливается опционально. Только дорогие авто оснащаются ESP в базовой комплектации, позже вы поймете почему.

Главный элемент схемы – отдельный электронный блок управления (он же – контроллер, ЭБУ), взаимодействующий со следующими датчиками:

• измеритель вращения передних колес;
• то же, для задних колес;
• определитель положения рулевого колеса;
• датчик динамических боковых нагрузок (другое распространенное название – G-сенсор, измеритель углового ускорения).

Кому доводилось разбираться в принципе действия антиблокировочной системы (ABS), наверняка увидит в приведенном списке знакомые детали – измерители вращения колес, передающие информацию контроллеру ABS.

Электронный блок ESP также управляет клапанами гидроцилиндров передних и задних тормозов плюс соединяется с основными «мозгами» автомобиля, ведающими подачей топлива в цилиндры двигателя. В автомобиле с подобным набором электроники отдельный контроллер противоблокировочной системе попросту не нужен, поскольку ABS входит в состав ESP и получает команды от главного ЭБУ.

Для поддержания курсовой устойчивости легковой машины ESP должна взаимодействовать с другими электронными «помощниками» водителя:

• система, предотвращающая пробуксовку ведущих колес (ASR);
• устройства автоматической блокировки свободного дифференциала (EDS);
• система, распределяющая тормозные усилия в зависимости от условий движения (EBD).

Справка. В автомобилях премиум – класса ESP тесно связана еще с одним «помощником» – адаптивным круиз – контролем, способным полностью управлять движением авто по трассе и в городских условиях.

Нетрудно догадаться, что в бюджетных авто вышеуказанная электронная «начинка» отсутствует, а в машинысредней ценовой категории производители ставят антиблокировку колес и парочку других систем (зависит от марки и комплектации транспортного средства). Вот почему ESP доступна далеко не для каждого нового автомобиля.

История

Первый патент на систему рассматриваемого вида был выдан в 1959 году. Разработка называлась «Управляющее устройство». Ее инициатором стал концерн Daimler-Benz. Результат оказался посредственным. Инженеры концерна не смогли предложить продукт, который мог бы стать реальным помощником водителя.

Все изменилась спустя много лет. В 1994 году премиальные Мерседесы получили оснащение полноценной системой безопасности. Несколько позднее курсовая стабилизация стала доступна на серийных машинах компании Mercedes-Benz.

Принцип действия электронной стабилизации

Во время движения авто система курсовой устойчивости работает постоянно, причем независимо от режима – в процессе разгона, торможения и езды с постоянной скоростью. Собирая данные от группы датчиков и других помогающих систем, контроллер сравнивает полученную картину с эталонной, заложенной в собственной памяти. Обнаружив отклонения, угрожающие безопасности автомобиля и пассажиров, электронный блок вмешивается в управление и старается исправить ситуацию.

Алгоритм работы ESP стоит показать на примере бокового сноса машины в левом повороте:

1. Факт заноса отмечает датчик углового ускорения (G-сенсор) и передает информацию контроллеру.
2. Дополнительные данные ЭБУ получает от датчиков вращения колес и положения баранки.
3. По совокупности полученных сигналов электронный блок «понимает» скорость бокового смещения и его направление. В результате электромагнитным клапанам гидроблока отдается команда притормаживать левое заднее колесо с определенным усилием.
4. Одновременно подается сигнал основному контроллеру автомобиля уменьшить подачу горючей смеси в цилиндры, дабы снизить передачу крутящего момента на ведущую ось.
5. Результат: независимо от действий водителя автомобиль замедляется и выравнивается в повороте.

При взаимодействии ESP с другими электронными «помощниками» курсовая устойчивость автомобиля может обеспечиваться дополнительными средствами – временной блокировкой свободного дифференциала (межосевого и межколесного), включением антипробуксовочной системы и точным распределением тормозных усилий. В машине, оборудованной автоматической коробкой передач с электронным управлением (робот, вариатор), ESP может переключиться на пониженную скорость либо ввести в действие зимний режим.

Примечание. Если проблемы с нарушением курсовой устойчивости возникнут под управлением адаптивного круиз – контроля, последний станет действовать синхронно с остальными системами – подруливать передние колеса в нужном направлении.

По сути, активная система стабилизации избавляет автолюбителя от необходимости обучаться экстремальной езде. Входя в поворот, водитель просто вращает баранку, возлагая остальные действия на ESP. Но следует помнить, что возможности электроники не безграничны и не все аварийные ситуации она способна предотвратить.

Почему горит лампа на панели приборов

Как и остальные компоненты безопасности, система ESP имеет лампу на приборной панели любого автомобиля, который ею оборудован. Лампа может подавать различные сигналы в зависимости от модели и производителя автомобиля, но три из них универсальны:

1. Лампа ESP моргает во время своей работы – попытки привести автомобиль в устойчивое положение. В зависимости от автомобиля, моргание лампы также наблюдается в процессе работы антипробуксовочной системы.
2. Лампа ESP не горит. На неподвижной машине это означает, что все элементы системы работают штатно, а на двигающемся, что в текущий момент времени система не вмешивается в управление
3. Лампа ESP постоянно горит. Это тревожный сигнал, сигнализирующий о неисправности одного из компонентов системы. Суммарное количество компонентов, участвующих в работе системы стабилизации, превышает 15 единиц. Самостоятельная диагностика – практически невыполнимая задача. Загорание лампы вызывает даже неравномерный износ колёс, когда блок управления замечает ненормальную разницу в частоте вращения колёс и уходит в аварийный режим. Тот же эффект вызывается установкой нового запасного колеса вкупе с сильным износом оставшегося комплекта покрышек.

Если автомобиль оборудован системой ESP, на приборной панели имеется соответствующая лампа, которая отображает работу или неисправность

Если вы относитесь к числу людей, не любящих сервисы, можно попробовать определить неисправность самому:

• Водитель случайно самостоятельно отключил её. На некоторых автомобилях система не включается самостоятельно при достижении 50 км/ч, а значит, водитель постоянно ездит с горящей лампой.
• Проверить состояние покрышек.
• Проверить напряжение в бортовой сети. Блок управления отключается при низких значениях.
• Проверить состояние гидроблоков ABS: хоть и редко, но они служат причиной поломки.

Это важно! Иногда случаются проблемные ситуации, когда ошибка ESP возникает периодически, а лампа может начинать гореть в самых замысловатых случаях. В таком случае машина эксплуатируется с постоянно подключённым сканером ошибок.

Во всех остальных случаях правильным поступком станет обращение в автосервис и проверка кодов ошибок сертифицированным сканером. Отсутствие ошибок, как правило, всё же сигнализирует о неисправности гидроблока ABS, в остальных случаях комбинация ошибок позволить определить неисправный узел.

Статья в тему: Причины закипания антифриза в расширительном бачке

Преимущества и недостатки ESP

Электронная система стабилизации автомобиля изобретена с единственной целью – повысить безопасность езды независимо от уровня подготовки водителя. Как говорилось выше, она всегда находится настороже и в любой момент готова подкорректировать действия автолюбителя в правильную сторону.

Главное преимущество данной технологии заключается в том, что скорость реакции электроники на изменения условий движения гораздо выше, чем у любого человека. Датчики фиксируют занос на начальном этапе, а срабатывание распределенных тормозов занимает долю секунды. Дополнительный бонус – повышение комфорта в управлении при езде на длинные дистанции, когда усталость водителя играет большую роль.

Недостатки системы стабилизации автомобиля в процессе движения выглядят так:

1. На данный момент контроллер курсовой устойчивости не умеет «вытаскивать» переднеприводный автомобиль из заноса путем повышения крутящего момента на передних колесах. Это очень действенный прием, практикуемый опытными водителями.
2. То же касается внедорожников и легковых авто, оснащенных полным приводом на 4 колеса. В определенных условиях (например, гололед), разумное нажатие педали акселератора может дать лучший результат, чем торможение и снижение мощности на ведущей оси.
3. ESP не слишком уверенно ведет себя в специфических условиях – при движении по рыхлому снегу либо по скользкой грунтовой дороге.
4. Многие производители в инструкции по эксплуатации транспортного средства предупреждают, что стабилизационная электроника станет действовать некорректно, если на авто установлены шины другой размерности или баллоны не накачаны должным образом.

Для подавляющего большинства автомобилистов (особенно новичков) система курсовой устойчивости весьма полезна. Но некоторым категориям водителей ESP доставляет неудобства, например, поклонникам «месить грязь» за пределами асфальта или просто опытным автолюбителям, привыкшим ездить без вмешательства компьютера. На этот случай производители авто предусматривают отключение системы специальной кнопкой либо отдельный режим, активируемый селектором АКПП.

Вывод

Некоторые автолюбители считают, что ESP – это препятствование нормальному вождению и невозможность выхода из критических ситуаций. Последнее утверждение верно, но отчасти. Процент неадекватного поведения ESP ничтожно мал.

Система, обеспечивающая курсовую устойчивость, эффективна. Она не позволяет водителям вести себя на дроге слишком вольготно. Пресекаются попытки вождения, выходящие за рамки дозволенного. Потеря же мощности на скользких покрытиях в условиях бездорожья покрывается электронной имитацией блокировок, что помогает преодолевать препятствия, когда происходит диагональное вывешивание.

Самозанятых больше не будет?

Во второй половине 2020 года Казахстан начнёт отказываться от такой классификации как «самозанятые». Новый кластер занятости разрабатывает Международная организация труда, и все страны рано или поздно должны будут перейти к обновлённым стандартам.

«Это связано с тем, что происходят во всём мире глобальные изменения на рынке труда, мы видим, всё больше и больше появляется новых гибких форматов занятости. Учёт по основным 5 категориям, который ранее применялся, уже не позволяет охватывать все новые форматы занятости. Есть такие гибкие форматы, как работа в удалённом доступе, работа на неполный рабочий день, большое распространение получает работа так называемых фрилансеров, – рассказала Мадина Абылкасымова. – Необходимо чётко разграничивать понятия «неформально занятый» и «самозанятый», то есть неформальная занятость присутствует и среди наёмных работников, и среди самозанятых».

Согласно опросам, которые проводило Минтруда, из 1,39 млн неформально занятых 799 000 человек на самом деле наёмные работники, а оставшиеся 588 000 человек можно отнести к самозанятым. Самая большая доля из них – это люди, которые работают в личных подсобных хозяйствах, примерно 461 000 человек. Статистика показывает, что текущая система статистики не показывает реальную картину на рынке труда.

Сейчас действует международная классификация статуса занятых, разработанная ещё в 1993 году. В ней всего 2 основных группы: наёмные работники и самозанятые. К самозанятым относятся ещё 4 подгруппы: 1) работодатели, 2) работающие на индивидуальной основе, 3) члены производственных кооперативов, 4) работники семейных предприятий.

В разработке находится классификатор ISCE-18, причём рассматривается 2 варианта, и оба включают в себя по две основные группы: по типу полномочий – будут делиться на независимых работников; по типу экономического риска – на работников, которые ориентированы на прибыль, и работников, которые ориентированы на заработную плату. Каждый из вариантов включит в себя по 10 категорий работающего населения.

Из презентации МТСЗН

«После того как новую классификацию утвердят, всем странам будет дан переходный период, чтобы перейти на новую классификацию. Принятие ожидается уже в октябре, мы фактически начали тесную проработку с ними и совместно с Министерством национальной экономики разработали дорожную карту по переходу на новую классификацию. Ждём одобрения со стороны Международной организации труда», – подытожила Мадина Абылкасымова.

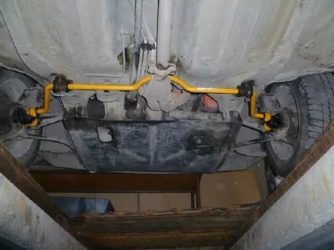

Стабилизатор поперечной устойчивости: устройство, назначение, неисправности

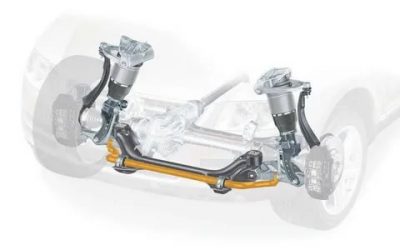

Стабилизатор поперечной устойчивости – это элемент подвески автомобиля. Водители, которые пока не очень хорошо разбираются в конструкции транспортного средства, иногда не знают, что из себя представляет этот узел, зачем он нужен и как он работает. Поговорим об этом более подробно.

Что такое стабилизатор поперечной устойчивости

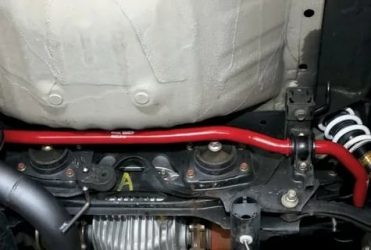

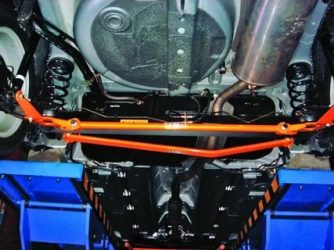

Стабилизатор поперечной устойчивости (сокращенно – СПУ) представляет собой элемент автомобильной подвески, который крепится к системе подвески.

Итак, для чего нужен этот узел авто? задача этого элемента конструкции транспортного средства – предотвращение кренов во время движения машины. Они особенно опасны на высоких скоростях. При повороте во время быстрого передвижения автомашина может слегка наклониться набок и под действием силы инерции опрокинутся набок. СПУ помогает не допустить подобную ситуацию.

Кроме того, СПУ в целом улучшает управляемость при передвижении на относительно ровной поверхности, предотвращая раскачивание автомобиля.

Принцип работы стабилизатора

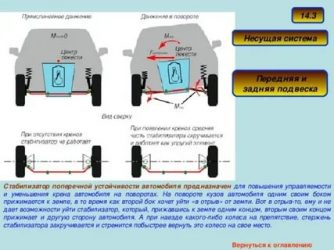

Крен автомобиля происходит из-за того, что при поворотах на высоких скоростях нагрузка на подвижные элементы подвески распределяется неравномерно. Если объяснять простым языком, то один из амортизаторов проседает чуть больше другого, поскольку при повороте колеса нагрузка, возникающая под действием силы инерции, устремляется именно на него. Это приводит к тому, что половина машины, расположенная с той стороны, в которую поворачивают, оказывается ниже противоположной половины. Под действием собственного веса, а также силы, создаваемой инерцией и двигателем, автомобиль в таком случае с легкостью может перевернуться.

СПУ переносит часть давления с одного амортизатора на другой и таким образом распределяет его более равномерно. За счет этого наклон автомобиля во время поворота снижается, а вместе с ним снижается и риск переворота, опрокидывания. Именно в этом и заключается принцип работы СПУ.

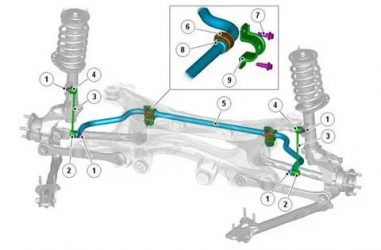

Устройство стабилизатора поперечной устойчивости

СПУ состоит из трех основных конструктивных элементов:

• стержень;
• стойки;
• крепления.

Рассмотрим каждый из них.

Стержень

Стержень представляет собой рейку, изготовленный из пружинистой, но довольно прочной стали. Он располагается в горизонтальной плоскости поперек кузова автомобиля межу передними или задними колесами. Именно стержень является основным элементом устройства. Главное назначение этого элемента конструкции СПУ – равномерное распределение нагрузки между двумя противоположными амортизаторами.

Стержню часто придают достаточно сложную геометрическую форму. Это делают для того, чтобы он не задевал другие детали или узлы автомобиля, которые расположены в его нижней части.

Стержень имеет и другое название – штанга.

Стойки

Стойка (также ее называют линк или тяга) представляет собой рычаг с шарниром на конце, который соединяет между собой стержень и амортизатор или стойку подвески. Именно она передает на стержень нагрузку для ее частичного перемещения на другой амортизатор и тем самым влияет на уровень стабилизации.

Стойка нужна потому, что стержень способен работать исключительно в горизонтальной плоскости. Амортизаторы, напротив, функционируют в вертикальной. Таким образом, чтобы передать нагрузку с них на стержень, требуется дополнительный элемент конструкции, который перенаправлял бы ее в другую плоскость. Задняя стойка выступает как раз в качестве такого элемента.

Выглядит стойка как небольшой металлический шток, на конце которого располагаются шарниры для крепления к другим узлам конструкции (крепления обычно резьбовые).

Кузовные крепления

Кузовные крепления (или опоры) представляют собой узлы, которые крепят на кузове автомобиля (чаще всего – в двух местах). Обычно в их роли выступают стальные хомуты с резиновыми втулками. Задача первых – надежно зафиксировать штангу. Функция втулок – обеспечить свободное вращение стержня внутри хомутов, чтобы при этом они не истирались из-за высоких нагрузок. Кроме того, втулки минимизируют вибрацию, передаваемую на кузов.

Также СПУ может включать в себя дополнительные конструктивные элементы. Например, на некоторых моделях автомобилей он имеет гидравлическое усиление, которое способствует лучшему перераспределению нагрузки на подвеску и, как следствие, лучшей стабилизации устойчивости транспортного средства во время его передвижения.

Виды стабилизаторов

Выделяют несколько разновидностей стабилизаторов поперечной устойчивости.

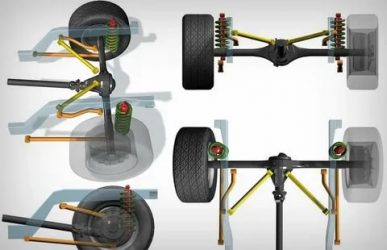

В зависимости от расположения устройства делят на два вида:

• передние (или рулевые) – устанавливаются на передний мост машины;
• задние – монтируются на задний мост транспортного средства.

Следует отметить, что на большинство легковых автомобилей задний стабилизатор не устанавливается. Поскольку они предназначены для передвижения по относительно ровной поверхности, он не требуется, и производители ограничиваются передним.

В зависимости от наличия усиления СПУ бывают:

Пассивные представляют собой устройства без дополнительных конструктивных элементов, описанные выше. Это относительно простой узел, который надежен и легко ремонтируется, обслуживается. В качестве автомобилей, на которые устанавливаются пассивные СПУ, можно привести продукцию отечественного концерна ВАЗ. Если взглянуть на фото вазовского стабилизатора, станет понятно, что устроен он довольно просто. Это касается и других аналогичных СПУ.

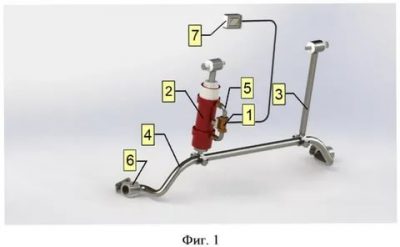

Активные стабилизаторы имеют гидравлический усилитель. Обычно гидроцилиндры используют вместо стоек или втулок на креплении конструкции к кузову. Они усиливают передвижение штанги, делая его более интенсивным.

Гидроусилители подключают к бортовому компьютеру автомобиля, который в автоматическом режиме подбирает и устанавливает необходимое давление жидкости. По сути, именно он отвечает за работу СПУ.

Все команды компьютера генерируются на основе показаний датчиков, которые смонтированы непосредственно на стабилизаторе или на одном из элементов подвески. Сами гидроцилиндры подключают к общей гидросистеме автомобиля. Таким образом, они становятся ее неотъемлемой частью.

В зависимости от возможности приостановки работы СПУ бывают:

• неотключаемые;
• отключаемые.

К первым относятся те, функционирование которых отключить нельзя. Обычно это традиционные модели без гидравлики. Вторые можно на время выключить. Чаще всего эту функцию реализуют на моделях, которые предусматривают гидравлическое усиление стабилизации и автоматическое управление с помощью бортового компьютера.

Преимущества и недостатки

Стабилизатор имеет как преимущества, так и недостатки.

Главное преимущество заключается в том, что устройство минимизирует наклон автомобиля на поворотах при передвижении на высоких скоростях. Это делает езду более безопасной, поскольку предотвращает весьма вероятное в подобной ситуации опрокидывание.

Недостаток СПУ – уменьшение хода подвески. Нужно сразу оговориться, что этот минус актуален только для внедорожников – при передвижении по ровным поверхностям он не играет какой-либо существенной роли и не доставляет водителю проблем. А вот при езде по бездорожью стабилизация нередко приводит к тому, что одно из колес кроссовера оказывается в воздухе и теряет контакт с поверхностью, по которой передвигается транспортное средство. В результате проходимость джипа, оборудованного СПУ, существенно уменьшается.

Поэтому если внедорожник приобретается не для городской езды, а действительно для передвижения по пересеченной местности, стоит обратить внимание на модели с:

• возможностью отключения стабилизации;
• адаптивной подвеской.

Другой серьезный минус применения СПУ состоит в том, что система создает повышенную нагрузку на стойки амортизаторов. В результате этого они гораздо быстрее выходят из строя и требуют более частого обслуживания (а иногда и полной замены).

Возможные неисправности

Ниже приведены наиболее распространенные неисправности СПУ.

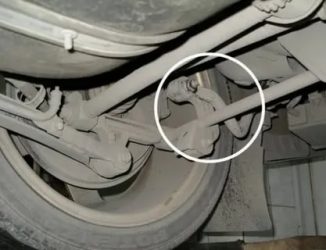

Поломка стойки

Одна из самых часто встречающихся неисправностей – поломка стойки. Заметить ее можно по чисто внешним признакам, не проводя визуальный осмотр СПУ. Неисправность проявляется в следующих «симптомах».

• Ухудшение управляемости машины. Автомобиль хуже слушается руль, «рыскает» при поворотах (а иногда и при прямой езде).
• Увеличение крена при поворотах. Поскольку стойка больше не передает нагрузку на стержень, наклон авто при повороте увеличивается.
• Раскачивание. Машину начинает раскачивать при торможении, езде по неровным поверхностям.
• Заносы. Транспортное средство может заносит на поворотах.
• Посторонние звуки. Неисправные шарниры стойки могут издавать хорошо различимые звуки.

Чтобы узнать, сломана ли стойка, нужно:

• вывернуть колесо до предела;
• покачать деталь рукой.

Если она люфтит – налицо поломка. Задние стойки можно проверить только в смотровой яме, так как доступ к ним можно обеспечить только с ее помощью. Если смотровой ямы нет, проверку проводят в автосервисе.

Нужно ли менять люфтящую стойку? Правильный ответ – однозначно да. Ездить на автомобиле с неисправной стойкой стабилизатора недопустимо. Если вовремя не устранить поломку, это может привести к ДТП, так как вышедшая из строя тяга СПУ существенно ухудшает управляемость авто.

Истирание втулок

Втулки кузовных креплений СПУ со временем могут истираться. Понять, что это произошло, можно по стуку, доносящемуся из подвески. Нужно помнить, что стук может быть также причиной неисправного амортизатора. Однако в этом случае он будет раздаваться только при преодолении неровностей, ям, ухабов. А при сломанной втулке стук будет слышен практически всегда.

Если вовремя не поменять втулки, появляется поперечное раскачивание кузова при езде, «рыскание» при поворотах. Все это существенно ухудшает управляемость. Поэтому может привести к аварийной ситуации на дороге.

Чтобы проверить, в порядке ли втулки, нужно проехать невысокое препятствие насикосок (подойдет обычный лежачий полицейский). Если в области педалей отчетливо слышен стук, то втулки стопроцентно неисправны и требуют замены.

Деформация штанги

При регулярных нагрузках повышенной интенсивности стержень СПУ может деформироваться. Проявляется это точно так же, как и неисправность стоек. Чтобы убедиться, что поломка действительно имеет место, проводят визуальный осмотр штанги. В ходе него к детали прикладывают ровный предмет по всей длине – это позволяет заметить даже малейшее искривление стержня.

Если штанга оказалась искривленной, требуется установка новой. Сколько бы ни ездил водитель с неисправной деталью, рано или поздно это приведет к ДТП.

Заключение

Стабилизатор поперечной устойчивости – узел автомобиля, который перераспределяет нагрузку между амортизаторами автомобиля. Это предотвращает крены при поворотах, а также улучшает управляемость на ровной дороге.

На бездорожье СПУ скорее вредит, чем приносит пользу, так как уменьшает ход амортизатора и может привести к потере контакта колеса с поверхностью. Узел состоит из стержня, стоек и кузовных креплений. Наиболее распространенными неисправностями являются поломка стоек, истирание втулок креплений и деформация штанги.

Ездить с неисправным СПУ нельзя. Это приводит к значительному ухудшению управляемости транспортного средства, которое может повлечь аварию.

Условия, при которых нужно отключать систему стабилизации ESP

По-научному ESP – это электронная система динамической стабилизации автомобиля – Electronic Stability Program. Различные производители именуют ее по-разному: Volkswagen, Audi, MercedesBenz называют ее ESP, Hyundai – VSM, Honda – VSA, а BMW, Jaguar, Land Rover – DSC. Система динамической стабилизации или система контроля устойчивости автомобиля развивалась на базе антиблокировочной тормозной системы ABS, системы противоскольжения ASR, противобуксовочной системы TCS и других различных систем, имеющих разное название, но использующих одни и те же принципы антипробуксовки колес.

Когда транспортное средство движется, блок управления ABS/ESP (компьютер) анализирует положение транспортного средства с помощью различных датчиков, размещенных на машине. Благодаря полученным данным система ESP может регулировать тормозное усилие между колесами, при необходимости притормаживая определенное колесо, чтобы выровнять автомобиль, за счет чего электроника предотвращает боковое движение или занос автомобиля. В итоге система ESP обеспечивает автомобилю хороший динамический баланс.

По данным Администрации транспортной безопасности США (к сожалению, в нашей стране подобные исследования отсутствуют), система ESP позволяет снизить аварии легковых автомобилей более чем на 30%, а аварии внедорожников и кроссоверов – на 50%. Но раз эта система такая полезная и напрямую влияет на безопасность дорожного движения, зачем автопроизводители предусмотрели возможность отключения системы стабилизации автомобиля? Итак, чем полезна система ESP и когда ее нужно действительно выключать – в нашем обзоре.

1) Дрифт, быстрый старт

Если вы автогонщик, любите дрифтить автомобиль или не хотите, чтобы система стабилизации вмешалась в управление автомобилем, вы должны отключить ESP. Иначе система не даст вам дрифтовать, когда колеса автомобиля начинают терять сцепление с дорогой. Если не отключите ESP, система ограничит скольжение колес не только притормаживанием колес, но и уменьшит передачу крутящего момента на них.

2) Езда по песку или грязи

При выезде на природу или при движении по грязи советуем вам также выключить систему ESP, чтобы электроника не стала тормозить некоторые колеса, которые начинают проскальзывать на дороге, пролегающей через пересеченную местность. Также для движения по бездорожью необходима мощность, которую ограничит система динамической стабилизации, в результате чего автомобиль может застрять. Если же вы уже застряли, то также необходимо отключить ESP, так как она будет мешать вам выехать.

3) Дождь и снег, скользкая дорога: при движении в гору

Мы знаем, что в дождливую и снежную погоду система ESP отлично помогает водителям держать машину на скользкой дороге. Благодаря этому мы в плохую погоду чувствуем себя увереннее за рулем. И все за счет работы электроники, которая отлично регулирует устойчивость машины даже в тяжелых погодных условиях. Но если вы двигаетесь по мокрой или скользкой дороге в гору, то лучше отключить систему ESP. Это необходимо, чтобы автомобиль поднимался плавно в гору. Иначе система ESP при подъеме в гору может, наоборот, способствовать заносу автомобиля.

4) На автомобиле установлены цепи противоскольжения

Если ваша машина оборудована цепями противоскольжения, в этом случае мы также бы советовали вам отключать систему ESP. Иначе система ESP будет передавать блоку управления системой стабилизации неправильные данные, в результате чего автомобиль будет выравниваться на дороге не так, как нужно. В итоге это повлияет на безопасность вождения. В этом случае лучше отключите ESP.

Как работает отключение системы ESP на разных автомобилях?

Все автомобили, мы знаем, созданы разными. В том числе отличается и алгоритм системы ESP. Особенно при отключении. Например, в некоторых машинах при однократном нажатии кнопки ESP OFF отключается сначала только система ABS. Так, в частности, работает отключение ESP в кроссовере Hyundai Creta. Если затем нажать кнопку в течение нескольких секунд еще раз, система стабилизации выключится полностью.

 Включил систему «старт-стоп». Есть ли экономия топлива на самом деле?

Но на многих автомобилях (например, на обычных автомобилях Mercedes) систему ESP полностью отключить нельзя. Так уж задумал автопроизводитель, заботясь о безопасности водителей. На многих современных Mercedes вы даже не найдете отдельную кнопку ESP OFF, для того чтобы деактивировать систему курсовой устойчивости. Для этого, например, необходимо лезть в меню настроек различных функций и отключать систему.

И то полностью, как мы уже сказали, вы ее не отключите. Система все равно, хоть и неактивно, будет вмешиваться в управление автомобилем.

Нет, свободу вы, конечно, почувствуете больше, но тем не менее при экстренных ситуациях электроника вмешается обязательно. Причем больше всего вы это будете чувствовать при высоких скоростях. Кстати, во многих автомобилях система ESP деактивируется только при движении машины на скорости до 50 км/час. При превышении скорости система автоматически снова полностью включается.

Также почти во всех автомобилях, если вы отключили ESP, не стоит рассчитывать, что она будет деактивирована после того, как вы заглушите мотор и снова запустите. В большинстве случаев система стабилизации при новом запуске двигателя снова автоматически включится.

Имеет ли смысл отключать систему ESP?

В обычной жизни при повседневной городской езде отключать систему ESP, конечно, нет смысла. Ведь она реально помогает водителю во время движения. Да, кто-то скажет, что различная электроника обленила водителей, многие из которых уже разучились рассчитывать только на себя. Но, по нашему мнению, система ESP, как и многие другие автотехнологии безопасности, внесла существенный вклад в уменьшение аварий на дороге. А раз так, то мы обеими руками за подобную систему стабилизации.

Если же вы захотите почувствовать ради забавы, что такое автомобиль без системы ESP, то советуем отключать ее только на закрытом треке или на свободной площадке, где рядом нет ни столбов, ни других машин.

Да, в определенных условиях, о которых мы рассказали выше, кнопка ESP OFF может сыграть роль палочки-выручалочки. Особенно если вы застряли в снегу. Вот почему автопроизводители предусмотрели возможность отключения системы стабилизации.

Как работают системы курсовой устойчивости (динамической стабилизации) ESC, DSC и подобные им

В своем стремлении сделать автомобили как можно более безопасными, производители оснащают их всевозможными вспомогательными системами, предназначенными для того, чтобы в нужный момент помочь водителю избежать опасности. Одна из них – это система курсовой устойчивости.

На автомобилях разных марок она может называться по-разному: ESC у Honda, DSC у BMW, ESP у подавляющего большинства европейских и американских автомобилей, VDC у Subaru, VSC у Toyota, VSA у Honda и Acura, но предназначение у системы курсовой стабилизации одно – не позволить автомобилю сойти с заданной траектории при любых режимах езды, будь то разгон, торможение, движение по прямой или в повороте.

Работа ESC, VDC и любой другой может быть проиллюстрирована следующим образом: машина движется в повороте с набором скорости, внезапно одна сторона попадает на занесенный песком участок. Сила сцепления с дорогой резко меняется, и это может привести к заносу или сносу. Чтобы предотвратить уход с траектории, система динамической стабилизации моментально перераспределяет крутящего момента между ведущими колесами, и при необходимости подтормаживает колеса. А в случае, если автомобиль оснащен активной системой рулевого управления, изменяется угол поворота колес.

Впервые система курсовой устойчивости автомобиля появилась в далеком 1995 году, тогда получив название ESP или Electronic Stability Programme, и с тех пор стала наибольшее распространенной в автомобилестроении. В дальнейшем устройство всех систем будет рассматриваться на ее примере.

1. Устройство систем ESC, DSC, ESP, VDC, VSC, VSA
2. Принцип работы систем ESC, DSC, ESP, VDC, VSC, VSA
3. Насколько необходима система динамической стабилизации
4. Дополнительные возможности систем ESC, DSC, ESP, VDC, VSC, VSA

Устройство систем ESC, DSC, ESP, VDC, VSC, VSA

Система курсовой устойчивости представляет собой систему активной безопасности высокого уровня. Она является составной, состоящей из более простых, а именно:

Данная система состоит из набора входных датчиков (давления в тормозной системе, угловой скорости колес, ускорения, скорости поворота и угла поворота руля и других), блока управления и гидравлического блока.

Одна группа датчиков применяется для оценки действий водителя (данные об угле поворота рулевого колеса, давлении в тормозной системе), другая помогает анализировать фактические параметры движения машины (оценивается частота вращения колес, поперечное и продольное ускорение, скорость поворота авто, давление в тормозной).

ЭБУ ESP, основываясь на данных, полученных от датчиков, подает соответствующие команды исполнительным устройствам. Помимо систем, входящих в состав самой ESP, ее блок управления взаимодействует с блоком управления двигателем и блоком управления АКПП. От них он также получает необходимую информацию и посылает им управляющие сигналы.

Система динамической стабилизации работает, посредством гидравлического блока ABS.

Принцип работы систем ESC, DSC, ESP, VDC, VSC, VSA

ЭБУ системы курсовой устойчивости работает непрерывно. Получая информацию от датчиков, анализирующих действия водителя, вычисляет желаемые параметры движения автомобиля. Полученные результаты сравниваются с фактическими параметрами, информация о которых поступает от второй группы датчиков. Несовпадение распознается ESP как неконтролируемая ситуация, и она включается в работу.

Стабилизируется движение следующими способами:

1. подтормаживаются определенные колеса;
2. изменяется крутящий момент двигателя;
3. если автомобиль имеет систему активного рулевого управления, изменяется угол поворота передних колес;
4. если машина имеет адаптивную подвеску, изменяется степень демпфирования амортизаторов.

Крутящий момент мотора изменяется одним из нескольких способов:

• изменяется положение дроссельной заслонки;
• пропускается впрыск горючего или импульс зажигания;
• изменяется угол опережения зажигания;
• отменяется переключение передачи в АКПП;
• в случае полного привода осуществляется перераспределение крутящего момента на осях.

Насколько необходима система динамической стабилизации

Существует немало противников каких-либо вспомогательных электронных систем в автомобилях. Все они, как один, утверждают, что ESC, DSC, ESP, VDC, VSC, VSA и прочие только расхолаживают водителей и к тому же являются просто способом вытянуть из покупателя побольше денег. Свои доводы они подкрепляют еще и тем, что еще 20 лет назад, в автомобилях не было подобных электронных помощников, и, тем не менее, водители прекрасно справлялись с управлением.

Надо отдать должное, что доля истины в этих аргументах есть. В самом деле, многие водители, уверовав в то, что помощь ESC, DSC, ESP, VDC, VSC, VSA дает им практически безграничные возможности на дороге, начинают ездить, пренебрегая здравым смыслом. Итог может быть очень печальным.

Тем не менее, согласиться с противниками систем активной безопасности нельзя. Система курсовой устойчивости необходима, хотя бы как страховочная мера. Как показывают исследования, человек затрачивает намного больше времени на оценку ситуации и правильную реакцию, чем электронная система. ESP уже помогла сберечь жизнь и здоровье многим участникам дорожного движения (особенно начинающим водителям). Если же водитель отточил свое мастерство до такой степени, что система, хоть и работает, но не вмешивается в действия человека, его можно только поздравить.

Дополнительные возможности систем ESC, DSC, ESP, VDC, VSC, VSA

Система курсовой устойчивости, помимо своей основной задачи – динамической стабилизации автомобиля, может выполнять и дополнительные задачи, такие как предотвращение опрокидывания машины, предотвращение столкновения, стабилизация автопоезда и другие.

Внедорожники, в силу высоко расположенного центра тяжести, склонны к опрокидыванию при вхождении в поворот на высокой скорости. Для предотвращения такой ситуации предназначена система предотвращения опрокидывания, или Roll Over Prevention (ROP). В целях повышения устойчивости подтормаживаются передние колеса автомобиля, и снижается крутящий момент двигателя.

Для реализации функции предотвращения столкновения системам ESC, DSC, ESP, VDC, VSC, VSA дополнительно требуется адаптивный круиз-контроль. Вначале водителю подаются звуковые и визуальные сигналы, если реакции не последовало – автоматически нагнетается давление в тормозной системе.

Если система курсовой устойчивости выполняет функцию стабилизации автопоезда на автомобилях, оснащенных тягово-сцепным устройством, то она предотвращает рыскание прицепа за счет подтормаживания колес и уменьшения крутящего момента двигателя.

Еще одна полезная функция, которая бывает особенно необходима при езде по серпантину, заключается в повышении эффективности тормозов при нагреве (название Over Boost или Fading Brake Support). Работает она просто – при нагреве тормозных колодок автоматически повышается давление в тормозной системе.

Наконец, система динамической стабилизации может автоматически удалять влагу с тормозных дисков. Активизируется такая функция при включенных стеклоочистителях на скорости свыше 50 км/ч. Принцип действия заключается в кратковременном регулярном повышении давления в тормозной системе, в результате чего колодки прижимаются к тормозным дискам, те нагреваются и попавшая на них вода частично снимается колодками, а частично испаряется.

Передний стабилизатор поперечной устойчивости: принцип работы

Всем привет! Думаю, многие из вас знают, что при входе в повороты и при езде по плохим дорогам машины могут вести себя по-разному. Некоторые обеспечивают отличную устойчивость, у других возникает заметный крен. Все современные авто в той или иной мере стараются сопротивляться крену и опрокидыванию. За это во многом отвечает передний стабилизатор поперечной устойчивости или просто СПУ.

В конструкции задней подвески СПУ также используется, но не всегда. А для нынешних авто стабилизатор в составе передней подвески выступает как обязательный элемент.

Данный компонент входит в состав автомобильной подвески. Деталь кажется неприметной и малозначимой. Но именно она помогает снижать уровень крена, когда машина входит в поворот, а также защищает нас от такого неприятного и крайне опасного явления как опрокидывание транспортного средства.

В итоге можно сказать, что СПУ влияет на устойчивость, маневренность, управляемость и безопасность. Весьма неплохие показатели для столь скромной детали.

Как это работает

Для начала стоит взглянуть на принцип работы элемента. Это во многом даст понять суть приспособления и его роль в составе подвески автотранспортного средства.

Главной задачей СПУ является перераспределение возникающей нагрузки между упругими составляющими конструкции подвески автомобиля. Все вы знаете, что при входе в поворот автомобиль начинает крениться. Именно в этот момент свои функции начинает выполнять стабилизатор. Стойки начинают постепенно смещаться, двигаться в противоположные стороны. То есть одна опускается, а вторая наоборот, начинает подниматься. Также есть средний элемент конструкции, который называется стержнем. Он в этот момент закручивается.

Что это дает на практике и как меняется поведение машины? Со стороны, где авто начало заваливаться, стабилизатор помогает поднять кузов. С другой стороны происходит обратный эффект, то есть кузов начинает опускаться.

Чем сильнее наклон, тем сильнее оказывается сопротивление со стороны стабилизатора. Тем самым авто выравнивается относительно горизонтальной плоскости дорожного покрытия. Это позволяет уменьшить крен и повысить эффективность сцепления с дорогой.

Конструктивные элементы

В основе конструкции СПУ лежат 3 основных компонента. Причем они часто обозначаются по-разному, но от этого их суть или задачи не меняются совершенно.

• Конструктивно самым крупным элементом является стержень. Фактически это длинная стальная труба определенной формы, во многом напоминающей букву П. При этом стержень играет свою роль и является неотъемлемой частью конструкции;
• Также предусматривается использование такого элемента как тяга. Их используется 2 единицы в составе одного стабилизатора в сборе. Есть и другое распространенное название — стойки;
• Не стоит недооценивать значение еще одних элементов. Речь идет о креплениях. В роли крепежей используются втулки из резины и хомуты.

Стоит отметить, что помимо поперечных колебаний, автомобилю также требуется наличие продольной устойчивости. Но СПУ в этом процессе не участвует.

Штанга или стержень является упругой поперечной распоркой, для производства которой применяют пружинную сталь. Монтируется поперек относительно кузова авто. Стержень считается главным конструктивным элементом СПУ. Зачастую штанга имеет довольно сложную форму, что обусловлено необходимостью обходить некоторые элементы на днище кузова.

Далее идет стойка стабилизатора или же тяга. Такой элемент служит для соединения концов штанги с рычагом или же амортизаторной стойкой в составе подвески машины, которая бывает зависимой и независимой. А что из них лучше? Ответ найдете по ссылке. Внешне стойка или тяга напоминает шток с длиной 5-20 сантиметров. С двух концов предусмотрены соединения шарнирного типа, дополнительно прикрытые пыльников. Это позволяет крепить их к другим составляющим подвески транспортного средства. За счет шарниров создается подвижность данного соединения.

Когда авто движется, на тяги воздействует большая нагрузка, что приводит к постепенному разрушению шарнирных соединений. Потому они первыми выходят из строя и требуют замены. Обычно их ресурс составляет до 30 тысяч километров.

При этом замена не всегда выполняется в сборе со всем стабилизатором. Можно купить шарниры отдельно, их цена не кусается.

Крепления для СПУ реализованы в виде резиновых втулок и хомутов. Зачастую они фиксируются к кузову авто в двух точках. Основной задачей хомута является надежное удержание стержня. Втулки позволяют балке вращаться.

Разновидности СПУ

Стабилизаторы применяются на многих автомобилях, и эти элементы широко представлены в продаже. К примеру, по каталожному номеру S2906110 вы легко найдете стабилизатор для китайского кроссовера Lifan X60.

Также СПУ часто ищут для:

• ВАЗ 2106;
• Нива Шевроле;
• ВАЗ 2107;
• Тойота Карина;
• Рено Логан;
• ВАЗ 2114;
• ГАЗ 31105;
• Фольксваген Т4;
• УАЗ Патриот;
• Опель Вектра;
• Ниссан Примера;
• Чери Тигго и пр.

Но при этом важно правильно выбрать и купить подходящую деталь. Потому тут стоит напомнить немного о разновидностях стабилизаторов поперечной устойчивости.

В зависимости от того, куда устанавливаются стабилизаторы, они делятся на задние и передние. В определенных легковушках, где сзади стоит торсионная балка, СПУ не предусмотрен. Сама подвеска выполняет эти функции. А вот впереди стабилизатор стоит всегда и везде, если говорить про легковые модели.

Также выделяют категорию активных стабилизаторов. Они управляемые, поскольку могут менять параметры собственной жесткости в зависимости от того, по какому именно покрытию движется транспортного средства и каков сам характер движения. В крутых поворотах жесткость становится максимальной, а на грунтовке переходит на средние показатели. На бездорожье этот элемент подвески может отключаться полностью.

Подводя итоги

СПУ является важным составляющим подвески любого легкового автомобиля. При всех своих преимуществах, стабилизаторы также имеют некоторые недостатки. Основным считается снижение хода автомобильной подвески и падение показателей проходимости при установке на внедорожные авто.

Выезжая на бездорожье, появляется риск столкнуться с вывешиванием колеса и потерей контакта с опорой. Чтобы решить эту проблему, автокомпании используют 2 метода. Первый заключается в переходе на адаптивную подвеску, а второй предусматривает установку активного стабилизатора.

Раз уж мы говорим об элементах подвески, советую также прочитать наши материалы о проверке амортизаторов, а также о том, как прокачать амортизаторы перед их непосредственной установкой. Думаю, это будет полезно и познавательно.

У меня на этом все. Всем спасибо за внимание! Подписывайтесь, оставляйте комментарии и задавайте вопросы, если они у вас есть.

Система стабилизации автомобиля (ESP)

Зачем автомобилю система стабилизации? Явно напрашивается ответ в стиле Капитана Очевидность. Однако ESP умеет гораздо больше, нежели чем просто удерживать машину на дороге…

Система стабилизации автомобиля

ESC, DSC, VSC, DSTC, VDC, PTM, CST… Как только сегодня не изгаляются маркетологи автомобильных фирм, придумывая оригинальные обозначения для, в общем-то, одной и той же системы — динамической стабилизации.

А началось всё, кстати, ровно 20 лет назад. Когда в 1995 году компания Bosch начала поставлять инновационную на тот момент электронику марке Mercedes-Benz для комплектации дорогущей двухдверки S 600 Coupe. С тех пор контролем устойчивости обзавелись даже бюджетные малолитражки, а выпуск системы наладили почти два десятка фирм по всему миру. Ещё бы, ведь в Америке и Евросоюзе продажа новых автомобилей без стабилизации в базовом оснащении вот уже несколько лет как запрещена.

Первым серийным автомобилем с системой стабилизации считается роскошное купе Mercedes-Benz S 600, на котором ESP фирмы Bosch появилась в 1995 году. Впрочем, конкуренты ответили на этот выпад незамедлительно. В том же году свои варианты представили BMW и Toyota, следом подтянулись Audi и Volvo.

А сегодня без электроники поддержания курсовой устойчивости в США и Евросоюзе уже не обходится ни одна, даже самая дешёвая, модель

Сразу скажу, в официальной терминологии систему поддержания курсовой устойчивости принято называть ESC — Electronic Stability Control.

Но для простоты далее по тексту мы будем использовать именно историческое, знакомое всем, бошевское обозначение — ESP, что значит Electronic Stability Program или же (по-немецки) Elektronisches Stabilitätsprogramm. На суть дела это не повлияет.

Назначение ESP вроде бы и правда очевидно

Она призвана помочь водителю удержать машину на дороге, когда возможностей или умений человека за рулем для этого уже не хватает, или если он совершил ошибку. Одно время начинающие журналисты при описании какой-нибудь новой модели даже любили поговаривать, что, дескать, «строгий ошейник ESP мешает опытному пилоту показать всё своё мастерство». Враки, конечно, — современная стабилизация просто так вмешиваться в управление не станет. Хотя в случае опасности может это сделать довольно резко и грубо.

Но всё же доля правды в тех дилетантских словах есть. Ведь если копнуть глубже, то выяснится — на современном автомобиле ESP работает… практически постоянно! Как же так!? Давайте разбираться вместе.

Как видно из этой схемы, структура ESP немногим сложнее, чем у её прародительницы — ABS. Вся соль системы стабилизации — в другом гидравлическом блоке, новых датчиках и прочных электронных связях с другими системами машины

Сначала поймём, откуда эта самая стабилизация вообще появилась. Фактически, ESP стала эволюционным развитием антиблокировочной системы тормозов — ABS. Ведь на современных автомобилях она позволяет контролировать тормозной контур каждого из колёс в отдельности.

Скорости их вращения отслеживают специальные датчики, а блок управления по этим сигналам оценивает обстановку и выдаёт команду так называемому модулятору — хитрому блоку клапанов и гидроаккумуляторов. Именно он регулирует давление жидкости в каждом тормозном механизме, при необходимости оперативно его сбрасывая посредством откачивающего насоса с электроприводом.

И вот однажды инженеры подумали — а почему бы этот самый насос не заставить работать как бы в обратную сторону? Чтобы, когда потребуется, не растормаживать, а наоборот — притормаживать одно из колёс?

Принцип работы системы стабилизации уже многим известен. Так что мы не будем на этом подробно останавливаться. А тем, кто с ESP знаком мало, рекомендуем посмотреть этот наглядный видеоролик — в нём всё доходчиво объясняется

Сказано — сделано. Так в середине 80-х годов прошлого века, задолго до дебюта самой ESP, родилась её первая «побочная» функция. На мощных моделях Toyota, Mercedes-Benz и BMW стали применять Traction Control (TC), то есть антипробуксовочную систему. Её назначение ясно из названия. Но всё же на всякий случай напомним, что она срабатывает, если водитель слишком сильно давит на газ, и колёса срываются в пробуксовку.

Тогда, чтобы восстановить сцепление с дорогой, электроника задействует штатные тормоза и, если потребуется, уменьшает тягу двигателя. Алгоритм довольно примитивный, но эффективный. Наверное, каждый из нас зимой наблюдал в комбинации приборов жёлтую моргающую лампочку — признак работы TC.

Без него стартовать на льду со светофора было бы гораздо сложнее, не так ли? Заднеприводные модели могут так вообще остаться на месте…

Стабилизатор в автомобиле, как он работает?

Согласно сложившимся представлениям, активная подвеска основана на регулируемой демпфирующей силе амортизаторов, что позволяет влиять на характеристики их работы, поддерживая коэффициент демпфирования на определенном уровне, обеспечивая более комфортное или спортивное вождение. Роль пневматических, а также активных, упругих элементов в характеристиках гораздо менее ценится, в то время как большинство пользователей забывают о стабилизаторах.

Стабилизатор — что это такое и почему его используют в конструкции подвесок

Стабилизатор в классическом подходе представляет собой пружинящий торсионный стержень соответствующей формы, прикрепленный к подвижным элементам, направляющим колесо, непосредственно или с помощью соответствующих соединителей. При необходимости это увеличивает угловую жесткость подвески моста. Его задача заключается в ограничении бокового наклона кузова при движении в повороте, что положительно влияет на рулевое управление, сцепление с дорогой и, как следствие, повышает безопасность.

При прохождении поворотов весь автомобиль под воздействием сил наклоняется к переднему внешнему колесу, стабилизатор уменьшает разницу кратковременных нагрузок, действующих на упругие элементы подвески колес данной оси. При движении по радису тело наклоняется под действием центробежной силы, что вызывает сжатие пружины на одной стороне автомобиля и растяжение на другой. Стержень стабилизатора, соединенный с поворотными рычагами, скручен, сопротивление болтового стержня уменьшает разницу в отклонении пружины подвески, увеличивая общую жесткость на более тяжелой стороне (внешние колеса) и уменьшая жесткость на нижней стороне (внутренние колеса).

Благодаря стабилизатору внутренние колеса не потеряют сцепления с дорогой. Изменение угловой жесткости подвески также влияет на отклонение реального радиуса от теоретического, вытекающего из геометрии рулевого управления и ходовой части, при прохождении поворотов.

Увеличение угловой жесткости передней подвески смещает тенденцию вести себя в повороте в сторону недостаточной поворачиваемости (расширение радиуса). В случае привода FWD стабилизатор обеспечит нейтральные пропорции, в то время как для RWD тенденция к избыточной поворачиваемости увеличится.

Это также относится к другим компонентам подвески и должно учитываться при замене компонентов несерийными компонентами.

При движении по ровной дороге стабилизатор не работает, поскольку он вращается в гнездах. Однако, когда дорожное покрытие оказывается неровным, одно из колес, от неровностей дороги, через стабилизатор будет передавать силы на другое колесо, подключенное к нему, что вызывает ненужные вибрации. Чем выше угловая жесткость стабилизатора, тем более выраженным и неприятным будет этот эффект. В таких случаях может быть два решения.

Двухсекционный съемный стабилизатор

Мысль о съемном стабилизаторе очень проста. Он характеризуется двухкомпонентной конструкцией, в которой элементы соединены между собой электрически управляемым приводом. Все контролируется вручную или путем считывания с соответствующих датчиков. При работающей системе, колеса работают независимо друг от друга, поэтому реакции от одного колеса не передаются другому, этот подход также позволяет в полной мере использовать ход подвески. При необходимости стабилизатор активируется и работает так же, как классический.

Активный стабилизатор

В качестве примера для кратких рассуждений мы будем использовать новейшую конструкцию группы BWI, которая является усовершенствованием технологий, уже имеющихся на рынке. Общая идея ASBS (Active Stabilizer Bar Systems) основана на двухкамерных гидравлических цилиндрах, соединенных с концами стабилизатора.

Чтобы создать сопротивление или момент реакции, они используют поток рабочей жидкости, контролируемый соответствующими клапанами, над которыми контроллер отвечает за общую работу всей подвески. Автомобиль, оборудованный такой системой, может непрерывно контролировать работу стабилизатора и не задействовать водителя.

Последний проект BWI работает не за счет направления потока рабочей жидкости, а за счет использования перепада давления, благодаря которому удалось добиться еще более быстрого и более точного отклика системы, а также уменьшить ее массу и размеры примерно на 30%.

В последнем варианте для создания крутящего момента использовалась шарико -винтовая передача, которая способна обеспечить крутящий момент от 900 Нм до 1500 Нм при рабочем давлении до 180 бар.

Чтобы убедить вас в работе системы, BWI Group представила графики наклона транспортного средства, измеренные от плоскости колеса в зависимости от поперечного ускорения, а также значения среднего ускорения наклона относительно частоты возбуждений для транспортного средства, оборудованного и не поддерживающего ASBS.

Система курсовой стабилизации ESP – что это, как работает, что даёт

В большинстве стран, система курсовой стабилизации ESP стала обязательным компонентом пассажирских автомобилей. Исходя из этого, можно говорить, что ESP является важной частью систем обеспечивающих безопасность на дороге. Давайте посмотрим, чем хороша система динамической стабилизации и вкратце разберем, как она работает.

Зачем это нужно?

Для ответа на вопрос, зачем нужна динамическая стабилизация, давайте сначала выясним, каким образом автомобиль уходит в занос.

Поворот это довольно опасный участок дороги, на котором могут произойти всякие неприятности. Особенно если это закрытый поворот, и вы не видите, кто движется вам на встречу. Но сейчас речь не о том.

Зачем нужна машине курсовая устойчивость

Для успешного прохождения поворота вы, в качестве водителя, немного снижаете скорость, поворачиваете руль и машина начинает движение в соответствии с углом на который вы повернули рулевое колесо.

Пока что всё идёт нормально. Но что случится, если вы не снизите скорость? Или более того, увеличите её при входе в поворот.

При движении по кривой, на автомобиль действует, кроме прочих, центробежная сила. И в тот момент, когда эта сила станет больше чем все остальные силы, в том числе сила трения колес с дорогой, автомобиль начинает заносить.

Немного простой физики: центробежная сила это сила, которая действует от центра окружности, наружу (Очень приблизительная формулировка, так как суть статьи не в этом).

Так вот, система курсовой устойчивости ESP создана для того что бы ни допустить ситуации, когда ваша машина уходит в занос, а значит становится практически не управляемой, что может привести к самым тяжёлым последствиям.

Как это работает?

Принцип работы системы динамической стабилизации ESP основан на постоянном наблюдении за информацией, получаемой с датчиков скорости, разнице между углом отклонения автомобиля и поворотом руля, а также прочих показателях. На основе получаемой информации, компьютер, который является основой управления курсовой устойчивостью, решает всё ли хорошо, или уже надо вмешаться и исправлять ситуацию.

Короткое видео о том, как работает система курсовой устойчивости

Динамическая стабилизация ESP работает вместе с антиблокировочной системой ABS, о которой мы рассказывали ранее. ESP использует датчики скорости, которыми пользуется АБС, а также, возможности системы торможения для быстрой реакции на изменяющуюся обстановку.

Основной причиной вымешивания системы курсовой устойчивости ESP в управление автомобилем, является разница между углом поворота руля и углом отклонения машины. Этот показатель, говорит о том, произошёл занос или нет.

Как же динамическая стабилизация исправляет ситуацию? Это происходит путём уменьшения скорости вращения определённых колёс, в зависимости от того как и в какую сторону заносит ваш автомобиль. Кроме того уменьшается общая скорость транспортного средства. Таким образом, машина возвращается к первоначальной траектории движения и все остаются целыми, невредимыми и с уравновешенной нервной системой.

Чаще всего водитель даже не замечает того что его машина должна была сорваться в занос, потому как система курсовой устойчивости ESP очень быстро реагирует на ситуацию. Считывание информации со всех датчиков происходит 50 раз в секунду, так что реакция на изменение действительно очень быстрая.

Названий много – суть одна

Траектория движения машины с ESP и без

Основной и самый значительный производитель аппаратуры для курсовой стабилизации — компания Bosch, и как раз их продукт называется ESC – electronic stability control. Но в нашем мире не бывает бесконкурентного производства, и потому существует ещё несколько компаний производящих такое же оборудование, но под другими названиями.

Так же и автопроизводители различных марок машин устанавливают эти механизмы, давая им разные названия. Ниже мы предоставим вам таблицу, кратко сопоставляющую автомобили и названия, установленных в них систем курсовой стабилизации.

У всех них один и тот же принцип работы, и таблица поможет вам не путаться в обилии слов означающих одно и то же.

Имя системы курсовой устойчивостиМарки автомобилей

ESP	Audi, Bentley, Bugatti, Chery, Chrysler, Citroen, Dodge, Diamler, Fiat, Holden, Hyundai, Jeep, Kia, Seat, Skoda, Mercedes Benz, Opel, Peugeot, Proton, Renault, Saab, Scania, Smart, Suzuki, Vauxhall, Volkswagen
ASC, ASTC	Mitsubishi, BMW
ESC	Chevrolet, Hyundai, Kia Skoda, Lada
VDC	Alfa Romeo, Fiat, Subaru, Nissan
VSA	Acura, Hyundai, Honda
MSP	Maserati
CST	Ferrari
DSTC	Volvo
PSM	Porsche
VDIM, VSC	Toyota, Lexus
RSC	Ford
DSC	BMW, Jaguar, Land Rover, Mazda, Mini, Ford – только для австралийского рынка

Это относительно краткий перечень, на самом деле разновидностей названий систем обеспечивающих курсовую устойчивость, гораздо больше. Но в главном они пересекаются — это работа для того что бы избежать критических ситуаций и сохранить безопасность водителя и пассажиров в неприкосновенности.

Бойся опытного водителя

В обычных режимах вождения, ESP работает постоянно, не имеет значения, на какой скорости и, по какой дороге вы едите.

Отключение ESP может привести к неуправляемому заносу

Однако для любителей дорожного экстрима существует кнопка отключения стабилизации вашей машины. Правда, такую функцию производители добавляют не во всех моделях. Например, в машинах бизнес класса, чаще всего динамическая стабилизация не отключается.

Смысл отключения курсовой устойчивости в том, что опытный водитель может, для собственного удовольствия, создать контролируемый занос авто или при выходе из поворота дать газу, что приведёт к небольшому заносу задних колёс.

При включённой системе курсовой устойчивости, сделать такое не представляется возможным, так как электроника пресечёт эти попытки на самой первоначальной стадии.

Но все мы люди и все могут ошибаться, и потому отключая курсовую устойчивость, вы берёте на себя всю ответственность за риск. Причём это не только риск для вас, но и опасность для других участников движения.

: Июль 2, 2014

Была ли эта статья для вас полезной? (8 (а), 4,50 из 5)

Поделись статьей с друзьями!

Устройство и принцип работы стабилизатора поперечной устойчивости

Стабилизатор поперечной устойчивости – один из обязательных элементов подвески в современных автомобилях. Неприметная на первый взгляд деталь уменьшает крен кузова при поворотах и препятствует опрокидыванию автомобиля. Именно от этого компонента зависит устойчивость, управляемость и маневренность автомобиля, а также безопасность водителя и пассажиров.

Принцип работы

Основное назначение стабилизатора поперечной устойчивости – перераспределять нагрузку между упругими элементами подвески. Как известно, в поворотах автомобиль кренится, и именно в этот момент включается в работу стабилизатор поперечной устойчивости: стойки смещаются в противоположные стороны (одна стойка поднимается, а другая – опускается), при этом средняя часть (стержень) начинает закручиваться.

Принцип работы стабилизатора поперечной устойчивости

В результате на той стороне, где автомобиль «завалился» на бок, стабилизатор приподнимает кузов, а на противоположной – опускает. Чем больше машина наклоняется, тем сильнее сопротивление этого элемента подвески. В итоге автомобиль выравнивается по отношению к плоскости дорожного полотна, снижается крен и улучшается сцепление с дорогой.

Элементы стабилизатора поперечной устойчивости

Компоненты стабилизатора поперечной устойчивости

Стабилизатор поперечной устойчивости состоит из трех компонентов:

• стальной трубы (стержня) П-образной формы;
• двух стоек (тяг);
• креплений (хомуты, резиновые втулки).

Рассмотрим данные элементы подробнее.

Стержень

Стержень – это упругая поперечная распорка, изготовленная из пружинной стали. Располагается поперек кузова автомобиля. Стержень – основной элемент стабилизатора поперечной устойчивости. В большинстве случаев стальной прут имеет сложную форму, так как под днищем кузова машины имеется много других деталей, расположение которых нужно учитывать.

Стойки стабилизатора

Общий вид стоек стабилизатора поперечной устойчивости

Стойка стабилизатора поперечной устойчивости (тяга) – это элемент, соединяющий концы стального стержня с рычагом или амортизаторной стойкой подвески. Внешне стойка стабилизатора представляет собой шток, длина которого варьируется от 5 до 20 сантиметров. На обоих ее концах расположены шарнирные соединения, защищенные пыльниками, с помощью которых она крепится к другим компонентам подвески. Шарниры обеспечивают подвижность соединения.

В процессе движения на тяги приходится существенная нагрузка, из-за которой шарнирные соединения разрушаются. В результате, тяги очень часто выходят из строя, и менять их приходится раз в 20-30 тысяч километров.

Крепления

Крепления стабилизатора поперечной устойчивости представляют собой резиновые втулки и хомуты. Обычно он крепится к кузову автомобиля в двух местах. задача хомутов – надежно закрепить стержень. Резиновые втулки нужны для того, чтобы балка могла вращаться.

Недостатки стабилизатора

Основные минусы стабилизатора – это уменьшение хода подвески и ухудшение проходимости внедорожников. При поездках по бездорожью есть риск “вывешивания” колеса и потери контакта с опорной поверхностью.

Автопроизводители предлагают решить эту проблему двумя способами: отказаться от стабилизатора в пользу адаптивной подвески, либо использовать активный стабилизатор поперечной устойчивости, изменяющий жесткость в зависимости от типа дорожного покрытия.

(16 4,56 из 5)
Загрузка…

Что такое стабилизатор поперечной устойчивости?

Конструкции самых новых авто обязательно комплектуются передними стабилизаторами поперечной устойчивости. Они снижают крен на поворотах, предотвращая опрокидывание. От этих элементов зависит подвижность, устойчивость транспортного средства. Есть автомобили, которые задними стабилизаторами поперечной устойчивости не комплектуются.

Что такое стабилизатор поперечной устойчивости, для чего он нужен

Стабилизатор поперечной устойчивости — это элемент подвески (длинный П-образный стержень), который предназначен для стабилизации крена кузова автомобиля при поворотах или неровностях. . функция — перераспределить нагрузки между частями подвески. Если в легковой машине вместо традиционной задней подвески установлена торсионная балка, стабилизация не требуется.

Устройство

Типовая система стабилизации в большинстве случаев состоит из 4-х деталей:

1. круглого, согнутого в форму П, стального стержня;
2. двух тяг;
3. крепежных элементов (прорезиненных втулок, хомутов).

Тяги производятся из стали, монтируются поперек кузова машины, являются главными элементами стабилизаторов. Чаще всего у тяг сложные формы, учитывающие особенности расположения под днищем других деталей.

Тягами (линками) называют детали, которыми стержни крепятся к стойкам системы амортизации (рычагам). Визуально это штоки 5-20 см, на концах которых имеются шарнирные соединения. Их предназначение — придать узлам подвижность. Шарниры защищают пыльники, которые одновременно используются для крепления к элементам подвески. При высоких нагрузках во время езды шарнирные элементы могут разрушиться. Их меняют через 20-30 тыс. километров.

На кузове стабилизаторы закрепляются при помощи 2-х шаровых опор. Сайлентблоки (прорезиненные втулки) позволяют балке скручиваться по типу торсиона, хомуты надежно закрепляют ее.

Можно ли ездить без стабилизатора поперечной устойчивости

Многие о стабилизаторах ничего не знают, не понимают, для чего они нужны, поэтому считают, что подвеска может обойтись без них. Ездить без стабилизаторов поперечной устойчивости можно по городу. Ход автомобиля становится мягче, если дорожное покрытие ровное, скорость не превышает 80 км/час. При повороте на высокой скорости машину может выбросить на обочину или в кювет.

При средних значениях скорости без переднего стабилизатора поперечной устойчивости появляется крен передней части транспортного средства, снижается управляемость. Крены повышают нагрузки на шины, бывает, что колеса поворачиваются при неподвижном руле.
