Регулировка клапанов на ниве 21213 карбюратор

Регулировка клапанов ВАЗ 21213 своими руками

Нива – полноприводный автомобиль, который получил признание не только на родине, но и за рубежом. Это надежная неприхотливая машина, самостоятельный ремонт которой доступен большинству автолюбителей. Поэтому без лишних расходов можно вовремя проводить профилактические мероприятия. Регулировка клапанов на ВАЗ 21213 с карбюраторным двигателем может производиться своими руками и не потребует чрезмерных трудозатрат и особых навыков.

Зачем нужно проводить регулировку

Силовой агрегат нуждается в подстройке примерно один раз на двадцать тысяч километров. Если этого не делать, то зазор в клапанном механизме может стать слишком маленьким или слишком большим. Это приведет к неприятным последствиям.

• Чрезмерно большой зазор приводит к неполному открытию клапанов. Это становится причиной плохой наполняемости камеры сгорания, нарушает работу системы газораспределения и, как следствие, приводит к сильному снижению мощности двигателя. Это верно как для карбюраторного, так и для инжекторного силового агрегата.
• Кроме того, увеличение зазора приводит к характерному стуку («клапаны стучат»), который опытные водители определяют, даже находясь в салоне машины Нива 2121. Этот звук помогает вовремя диагностировать неполадку и принять меры по ее устранению.
• Уменьшенный зазор характерен для выпускных клапанов. Вследствие износа седла происходит сближение деталей. Воздействие кулачка на клапан происходит раньше, он дольше остается открытым. Это нарушает работу газораспределительной системы и силового агрегата в целом.
• Другая проблема маленького зазора появляется из-за уменьшения времени контакта с седлом – ухудшается теплообмен. Клапан перегревается, что, в итоге, становится причиной его прогорания.

Стук означает также, что клапаны подвергаются повышенным ударным нагрузкам, что быстро снижает их ресурс и может привести не только к поломке самих деталей, но и к выходу из строя двигателя. Поэтому меры по ремонту следует принимать незамедлительно, как только появился подозрительный шум. Зазор в клапанном механизме можно и нужно привести в соответствие с нормами эксплуатации ВАЗ 2121 Нива.

Инструменты и подготовительные работы

Для регулировки клапанов Нива должна быть размещена на ровной площадке. Работы допустимо проводить как в гараже, так и на открытом воздухе, можно заехать на эстакаду, но это не обязательно.

Инструменты и материалы

Из особого инструмента, который, возможно, есть не у каждого автомобилиста, понадобится щуп толщиной 0,15 мм. Его ширина должна быть достаточной, чтобы применять для регулировки клапанов впуска. Также необходим щуп толщиной 0,2 мм. С его помощью производится настройка выпускного клапана.

Для работы надо иметь следующие инструменты и материалы:

• Рожковые ключи 17, 13, 8;
• Трещотку (накидной ключ с храповиком и сменными головками);
• Торцевые ключи на 8 и 10;
• Свечной ключ;
• Ключ поворота коленчатого вала;
• Отвертка;
• Тряпка, ветошь – чистая;
• Щетка.

Также пригодится магнит на телескопическом держателе для обнаружения и выемки упавшего крепежа. Почти весь инструмент – кроме ключей на 13 и 17, а также щупов – нужен для разборки, чтобы получить доступ к регулируемым деталям.

Предварительная подготовка

В первую очередь, необходимо отключить аккумулятор. Далее потребуется отсоединение воздушного фильтра. Для этого необходимо отключение от него шланга картерных газов. Затем приступают к демонтажу крышки корпуса фильтра путем открепления четырех защелок.

Теперь, чтобы снять крышку, осталось только открутить гайку на 10, которая установлена на шпильку посередине узла. Корпус фильтра держится с помощью четырех гаек на 8, их проще всего снять накидным ключом. В завершение требуется накрыть карбюратор технологической крышкой (ее можно изготовить самостоятельно из картона или фанеры), чтобы внутрь него не попала грязь.

Далее следует отключить от карбюратора:

• Продольную тягу. Она отсоединяется снятием скобы крепления с рычага возвратной пружины;
• Поперечную тягу. Она расположена на рычаге привода дроссельных заслонок;
• Трос подсоса;
• Шланг отвода картерных газов;
• Топливную магистраль.

Продолжение разборки следует начать с открепления шланга тормозов от вакуумного усилителя. Потом отсоединяют от свечей и катушки зажигания высоковольтные провода. Снимают крышку датчика распределителя совместно со всеми проводами. Свечи зажигания выкручивают. Вытаскивают масляный щуп.

Получение доступа к клапанам

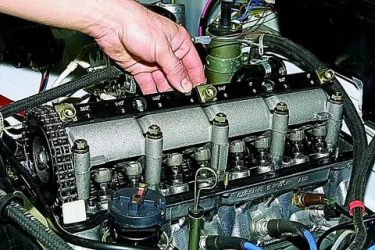

Чтобы начать настраивать зазоры, необходимо убрать клапанную крышку. Она удерживается восемью гайками на 10. Окрутив их, необходимо снять все кронштейны и прижимные шайбы.

После этого будет возможно поднять клапанную крышку. Она аккуратно снимается со шпилек – сначала ее задняя часть, затем передняя.

Кроме того, следует проверить затяжку гаек, которые крепят корпус подшипника. Если необходимо, то нужно подтянуть их. Надежная установка подшипников важна для нормальной работы распредвала. Поэтому процедура не будет лишней даже в том случае, когда основная задача – регулировка клапанов.

Пошаговая инструкция регулировки клапанов с фото

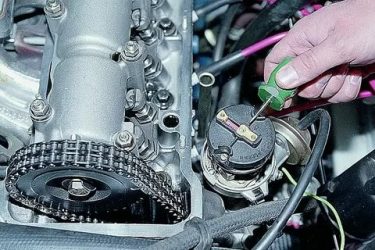

После демонтажа крышки следует произвести поворот коленчатого вала таким образом, чтобы в верхней точке оказался четвертый цилиндр. Для этого шкив коленвала и передняя крышка двигателя снабжены специальными отметками. Их хорошо видно и не составит труда обнаружить. Данные метки следует совместить.

Чтобы осуществить данную операцию, вал потребуется вращать. Это можно сделать как без инструментов – обеими руками он плотно обхватывается и крепко зажимается. Либо поставить вал в нужное положение допустимо, зацепившись подходящим ключом за храповик.

Когда вал выставлен, то начинается регулировка клапанов на ВАЗ. Первыми клапанами, с которыми придется иметь дело, будут 6 и 8. Здесь нужен щуп 0,15. Его надо вставить в зазор между рокером и кулачком распредвала.

В зазор щуп должен вводиться с небольшим усилием. Если он входит свободно или наоборот – его не удается просунуть – значит клапан необходимо отрегулировать. Чтобы произвести настройку, следует ключом 17 ослабить контрящую гайку, а 13 ключом регулировать положение клапана. Когда происходит затяжка контргайки, то следует придерживать регулировочную, чтобы она не провернулась.

Аналогичные действия следует произвести со всеми клапанами по очереди. Покручивая коленчатый вал на 180˚ – это половина оборота – выставляем 4 и 7 клапаны. Совершив еще один полный оборот, надо поработать над клапанами 1 и 3. Клапаны 2 и 5 будут отрегулированы, когда вал повернется на полтора оборота (540˚). Порядок регулировки следует соблюдать.

Чтобы точно определить подлежащий настройке элемент, следует помнить, что отсчет номера клапана производится слева направо.

Для систем, как с карбюратором, так и с инжектором, все операции по настройке производятся совершенно одинаково. Поэтому данная инструкция подойдет как к моделям ВАЗ 21213, так и 21214.

Заключительная проверка зазоров

Когда все клапаны отрегулированы, следует вернуть коленвал в стартовое положение (совместить метки) и заново проверить, правильно ли отрегулированы зазоры. Основные этапы проверки:

• Впускные клапаны проверяются щупом 0,15 мм, выпускные – 0,20 мм.
• Инструмент должен входить в зазор с некоторым усилием.
• Если инструмент не входит, или входит свободно, то настройку клапана надо повторить.
• Затяжка контргайки сбивает регулировку. Поэтому процедуру либо осуществляют два раза – во второй раз лишь немного подтягивая гайки, прогнозируя смещение при затяжке.

Либо изначально регулировку следует проводить с помощью настроечной планки и микрометра, точно учитывая смещение, вызываемое затяжкой. Данный метод лишь немногим сложнее, но требует наличия специального оборудования.

Полезные советы

Чтобы двигатель работал нормально, требуется своевременная регулировка клапанов на автомобиле «Нива». Для успешного проведения настройки, надо знать несколько важных моментов. Во-первых, регулировка, конечно, не самый сложный процесс, но, всё-таки, приниматься за подобную работу имеет смысл, только если уже есть хотя бы небольшой опыт в простом ремонте и техническом обслуживании автомобиля.

Если во время ремонта авто ВАЗ появятся вопросы, то необходимую информацию можно без труда найти в сети. Это могут быть как статьи, так и темы на специализированных форумах. Там же можно задать свой вопрос, если не удалось обнаружить ответ на него.

Во-вторых, если решение проводить работы самостоятельно принято, то следует помнить: регулировать зазор можно только если мотор остыл до температуры окружающей среды.  Желательно, чтобы его температура соответствовала 20-25 ˚C.

Для упрощения работы и более удобного отсчета поворотов коленвала следует помнить несколько простых нюансов. Так, угол вращения удобнее определять, сделав дополнительные отметки, например, маркером. Или можно ориентироваться на движение бегунка трамблера. При вращении вала на 180˚ бегунок повернется на 90˚.

После окончания затяжки контрящей гайки надо убедиться, что зазоры не изменились. Это без труда можно сделать, когда гайка будет закручена. Если произошло уменьшение, то следует повторить регулировку, с учетом данной погрешности.

:

Регулировка карбюратора на автомобиле ВАЗ «Нива»

Созданная несколько десятков лет назад, «Нива» до сих пор пользуется популярностью среди отечественных и даже зарубежных автомобилистов. Востребован этот внедорожник благодаря своей неприхотливости, ремонтопригодности и хорошей проходимости, которой могут позавидовать многие современные автомобили того же класса.

Но исправная и бесперебойная работа даже столь выносливого транспортного средства может быть обеспечена только при должном и своевременном обслуживании и ремонте. Поэтому если вы не собираетесь тратиться на услуги специалистов СТО, желательно как минимум поверхностно разбираться в конструктивных особенностях своего автомобиля.

Например, самостоятельная регулировка карбюратора на автомобиле ВАЗ «Нива» позволит вам оптимизировать работу двигателя и снизить расход с минимальными затратами.

ВАЗ-2121 стал популярен благодаря своей проходимости, технической надежности и простоте эксплуатации и обслуживания

Речь в этой статье пойдёт о настройке карбюратора на моделях ВАЗ-2121 и ВАЗ-21213, как самых ярких представителях отечественных классических внедорожников. «Нива» 21213 пришла на смену своей предшественнице в 1994 году, претерпев ряд конструктивных изменений.

Прежде всего, модель обзавелась новым двигателем, на который производитель установил другой карбюратор. На «Ниве» 2121 использовался карбюратор «Озон», а владельцам следующего поколения внедорожника предлагался более современный агрегат под названием «Солекс». Однако многие нивоводы не оценили нововведения из-за его повышенных требований к качеству бензина и нередко прибегали к самостоятельной установке агрегата от предыдущей модели.

Именно о том, как настроить карбюратор на «Ниву» 21213, вы узнаете далее.

Как настроить карбюратор на автомобиле ВАЗ «Нива»

Как функционирует карбюратор «Озон» на «Ниве» 21213 и 2121, а также других классических автомобилях семейства ВАЗ? Из топливного бака бензин поступает в поплавковую камеру в соответствующем количестве. Далее, пройдя через жиклёр, распылитель в диффузоре, топливо смешивается с воздухом. После этого, в зависимости от степени открытия дроссельной заслонки, определённое количество топливовоздушной смеси через впускной коллектор подаётся в цилиндр двигателя.

К регулировке карбюратора «Нива» 21213 прибегают в тех случаях, когда он подвергался ремонту, разборке/чистке и при затруднённом пуске двигателя либо его неустойчивой работе. Некоторые виды регулировок могут выполняться без снятия агрегата с машины, но в ряде случаев, к примеру, когда нужно отрегулировать пусковое устройство, без демонтажа не обойтись.

Настройка привода дроссельной заслонки

цель регулировки карбюратора ВАЗ-21213 посредством настройки его привода — обеспечение оптимального положения дроссельной заслонки для крайних положений педали газа. Так, при выжатой до упора педали заслонка должна полностью открываться и, наоборот, как только вы отпустите газ, она должна закрыться. Достигается это путём установки нужной длины тяг. Для правильного выполнения регулировки следуйте приведённому ниже перечню действий:

1. Отсоедините тягу привода от кронштейна, который находится на крышке клапанов ГБЦ.
2. При помощи ключа на «8» отпустите контргайку и посредством закручивания/откручивания наконечника тяги установите оптимальное положение дроссельной заслонки.
3. Теперь остаётся только зажать контргайку и установить тягу на своё место.

По завершении регулировочных операций необходимо удостовериться, что положение заслонки действительно соответствует положению педали акселератора. Если нужный результат не достигнут, повторите описанные операции.

Регулировка карбюратора начинается с настройки положения дроссельной заслонки

Установка оптимального уровня топлива в поплавковой камере

Если в процессе обслуживания и ремонта имела место замена поплавка или игольчатого клапана, регулировка карбюратора ВАЗ-21213 должна быть выполнена в обязательном порядке. Ознакомьтесь с пошаговым руководством и сможете самостоятельно произвести необходимые настройки:

1. Для регулировки следует демонтировать крышку карбюратора и положить её в горизонтальном положении таким образом, чтобы поплавки оказались сверху.
2. Вам понадобится штангенциркуль, чтобы замерять расстояние между уплотнительной прокладкой крышки и самой верхней точкой каждого поплавка. В документации завода-изготовителя указано, что оптимальным является расстояние в 34–35 миллиметров. Если после замеров обнаружатся отклонения, установите оптимальное положение. Для этого следует подогнуть либо отогнуть язычок.
3. Если после проведения контрольных замеров полученные значения соответствуют норме, можно устанавливать крышку карбюратора на место. Но в процессе следите, чтобы не допустить соприкосновения поплавков со стенками камеры. При необходимости подогните рычаги, не сбив при этом высоту регулировки уровня.

Именно так должна производиться настройка уровня топлива в поплавковой камере.

Самостоятельная регулировка пускового устройства

После того как производилась разборка и ремонт с заменой заслонок, необходимо выполнить регулировку карбюратора ВАЗ-2121, которая предполагает настройку пускового устройства. И также в этом типе регулировки может возникнуть необходимость, если двигатель не запускается. Для этого агрегат придётся снять со впускного коллектора. Подготовьте стандартный набор инструментов и следуйте описанному ниже порядку действий:

1. После демонтажа карбюратора сразу нужно проверить, как работают заслонки. Поверните рычаг воздушной заслонки против часовой стрелки до упора — в таком положении заслонка должна полностью закрыться.
2. В то же время дроссельная заслонка должна быть приоткрыта. При этом образующийся между ней и стенкой камеры зазор должен составлять 1,1 мм. Это пусковой зазор — именно его регулировка осуществляется при настройке пускового устройства. Измерить зазор вы можете при помощи проволоки соответствующего диаметра.
3. Воспользуйтесь ключом на «8», чтобы повернуть регулировочный винт, расположенный на рычаге дроссельной заслонки. Таким образом, вы установите необходимый пусковой зазор.
4. Помимо этого, при полностью закрытой воздушной заслонке нажмите до упора на шток пускового устройства. Это приведёт к увеличению пускового зазора до 3 мм.
5. Если присутствуют отклонения от нормы, придётся провести дополнительную настройку. Для этого ослабьте затяжку контргайки регулировочного винта, расположенного на корпусе пускового устройства. Поворачивайте этот винт до тех пор, пока нужный зазор не будет установлен. По завершении регулировки не забудьте затянуть контргайку.

Для того чтобы правильно выполнить настройку пускового устройства, будьте внимательны и точно придерживайтесь последовательности действий, описанных в руководстве.

Как отрегулировать холостой ход на «Ниве» своими руками

По завершении чистки, ремонта или в целях корректировки оборотов холостого хода необходимо провести регулировку карбюратора «Нива» 2121, в процессе которой потребуется газоанализатор — с его помощью осуществляется контроль содержания оксида углерода (CO) в отработавших газах. После того как вы подготовите всё необходимое, включая стандартный набор инструментов, ознакомьтесь с инструкцией и приступайте к настройке:

1. Прежде всего, перед проведением регулировочных операций прогрейте мотор и включите потребители тока (например, фары).
2. Если двигатель прогрет, его нужно заглушить, после чего подключите газоанализатор к выхлопной трубе. Вновь запустите двигатель.
3. Возьмите отвёртку и, поворачивая винт количества смеси, установите частоту оборотов коленчатого вала 800–850 об/мин. Контроль оборотов осуществляется при помощи тахометра.
4. Далее, при помощи той же отвёртки необходимо вращать винт качества смеси. Ориентируясь по данным газоанализатора, установите содержание CO в выхлопных газах в пределах 2,5–3%. Часто после завершающей настройки обороты двигателя отклоняются от нормы. Вам нужно провести корректировку при помощи винта количества.

Синяя стрелка – винт количества, красная – винт качества

После грамотно выполненной регулировки карбюратора двигатель вашего автомобиля будет развивать необходимую мощность и устойчиво работать на холостых оборотах. При этом будет обеспечен оптимальный расход топлива. Если же по завершении настройки на любых оборотах наблюдаются провалы, а сам пуск мотора затруднён, то, вероятнее всего, в системах карбюратора присутствует неисправность. В связи с этим может потребоваться диагностика и соответствующий ремонт.

Карбюратор Нивы: настраиваем и ремонтируем самостоятельно

Карбюратор на моделях 2121, 21213 и других машинах в общих чертах имеет одно и то же устройство. Функционально оно располагается в двигательной системе, и с его помощью топливо перемешивается до состояния горючей смеси. Карбюратор, как правило, состоит из нескольких основных элементов — поплавковой камеры, так называемого жиклера (с распылителем), диффузора, дроссельной заслонки. Он может иметь от одной до четырех камер на разных автомобилях, последовательное или одновременное открытие заслонок дросселя, горизонтальное, нисходящее или восходящее движение рабочей смеси.

Элементы устройства карбюратора на моделях Нивы

Отечественный внедорожник

Схема карбюратора также включает: рычаг привода от ускорительного насоса, диафрагму, регулировочный винт и воздушный канал от пускового устройства, запорный клапан (электромагнитный), воздушную заслонку, игольчатый клапан, штуцер от подачи топлива, экономайзер для мощностных режимов, блок для подогрева карбюратора, штуцеры для вентиляции картера, для подачи разрежения для вакуумного регулятора в зажигании и др. элементы.

Нива 2121 имеет следующую последовательность прохождения топливных элементов через камеру карбюратора. Во-первых, топливо переходит из топливного бака в поплавковую камеру в отрегулированном количестве. Поплавок при этом поднимается или опускается при движении топлива.

Дальше путь топлива лежит через жиклер в распылитель, находящийся в узкой части в диффузоре, с одновременным поступлением в карбюратор воздуха через наружную трубу. Затем дроссельные заслонки подают то или иное количество топлива в цилиндр двигателя через впускной коллектор, отлитый из алюминиевых сплавов. Коллектор крепится к двигателю на шпильки через прокладки, обладающие термостойкими качествами.

«Солекс» и «Озон»

На модель ВАЗ 2121 Нива можно поставить карбюратор типа «Озон» с серийным обозначением 2107-110-7010-10 или 2107-110-7010-20. Они отличаются друг от друга тем, что первый вариант имеет прерыватель старого образца, не имеет вакуумкорректора. Второй же карбюратор не обладает микропереключателем от экономайзера, который влияет на экологичность выбросов и оказывает некоторое влияние на расход топлива.

Вот эта деталь автомобиля

На Ниву 21213 ставят карбюраторы типа «Солекс» (модель 21073-110-7010). Их считают достаточно «капризными», что в первую очередь обуславливается халатностью самих владельцев. На некорректную работу устройства влияет в первую очередь некачественное топливо с большим количеством примесей, т. к. у этой модели забор топлива происходит через отверстия в дне поплавковых камер (у других моделей эти элементы подняты над дном).

Кроме того, проблемы возникают у тех «нивоводов», которые не меняют своевременно топливный или воздушный фильтр, а также не уделяют внимание надлежащей очистке карбюратора от выбросов масляной копоти через систему вентиляции.

Регулировка карбюратора ВАЗ обычно проводится в части поплавкового механизма или в системах пусковой системы и холостого хода. Это очень ответственные операции, которые лучше доверять мастерам.

Поплавковый механизм на машине Нива 2121 корректируется в части положения поплавков относительно друг друга и относительно стен поплавковой камеры. Кроме того, может потребоваться регулировка механизмов в положении открытого и закрытого игольчатого клапана. Чтобы не нарушать хорошую регулировку, автовладельцу нужно аккуратно обращаться с крышкой карбюратора при снятии, следить за уровнем изношенности запорного конуса от иглы (ее седла и язычка), а также оси кронштейна крепления.

Проводим регулировку своими силами

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм. Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика.

Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку). Одновременно шток от диафрагмы должен быть в принудительном порядке утоплен до конца в регулировочный винт.

После регулирования винт фиксируется контргайкой.

Принцип питания карбюраторного двигателя

Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время:

• С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок.
• При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс. оборотов в минуту (на прогретом двигателе).
• Убирают отвертку, опускают воздушную заслонку и с помощью упора винта (рядом с диафрагмой) устанавливают частоту, меньшую на 100 оборотов в минуту по сравнению с исходной (нужно подобрать соответствующее положение воздушной заслонки).
• После этого винт можно зафиксировать с помощью контргайки.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

Регулировка устройства

В этих целях на прогретом двигателе отверткой прокалывается заглушка из пластмассы, затем винт качества вращается в разные стороны, пока не будут достигнуты максимальные обороты на холостом ходу. Потом, при помощи винта количества (имеет ребристую пластмассовую ручку), нужно установить повышенное число оборотов (на 50-70 об/мин. больше, чем на стандартном холостом ходу). Операции с винтами нужно повторить еще два раза. Затем на моделях 2121 или 21213 на холостом ходу, на оборотах, повышенных на 50-70 об/мин, заворачивается винт качества, при этом обороты должны упасть до нормальных (т. е. снизиться на 50-70 оборотов).

Ремонт карбюратора при провалах и рывках

Ремонт карбюратора может понадобиться, если двигатель дает неустойчивую работу на холостом ходу, при этом не всегда помогает регулировка винтами количества и качества. Часто причина кроется в переобогащении смеси, которое может быть следствием неправильной регулировки системы поплавков или неисправностями в системе вакуумного экономайзера для мощностных режимов. В последнем случае может потребоваться замена разорванной диафрагмы или ремонт клапана экономайзера, через который просачивается топливо.

Модель 2121 может давать при движении рывки, раскачивания или провалы. В этом случае может быть несколько причин их возникновения, для устранения которых, возможно, потребуется ремонт карбюратора. Провалы, появляющиеся при медленном открытии заслонки дросселя, часто связаны с забиванием жиклера от холостого хода. Здесь необходимо провести регулировку уровня топлива и проверить уровень засоренности в главных топливных жиклерах.

Если автомобиль дает глубокий провал при попытках открытия первой или второй дроссельных камер, то помимо засорения жиклеров, причина может быть в плохой установке малых диффузоров в соответствующие гнезда.

Когда Нива 21213 дает небольшие подергивания на малой и средней скоростях, вяло разгоняется, то дело может быть в плохой дозировке топлива со стороны запорного клапана из-за его износа. В этом случае нужен ремонт в части замены запорного клапана с запорной иглой из металла, на клапан, имеющий эту иглу из другого материала.

Машины серии 2121 иногда дают провалы при любом открытии дроссельных заслонок резкого типа, которые потом в течение 5 секунд исчезают при работе двигателя в том же темпе. Часто такие проблемы связаны с неисправностью ускорительного насоса, которая влечет отсутствие или неправильное падение бензиновых потоков. К подобной ситуации приводит разрыв диафрагмы, разрушение уплотнительного кольца из резины на держателе от распылителя или разрушение нижней части клапана.

Регулировка клапанов на ваз 2121

статьи Загрузка…

Нива – полноприводный автомобиль, который получил признание не только на родине, но и за рубежом. Это надежная неприхотливая машина, самостоятельный ремонт которой доступен большинству автолюбителей. Поэтому без лишних расходов можно вовремя проводить профилактические мероприятия. Регулировка клапанов на ВАЗ 21213 с карбюраторным двигателем может производиться своими руками и не потребует чрезмерных трудозатрат и особых навыков.

Пошаговая инструкция по регулировке клапанов карбюраторной Нива 2121 своими руками

После истечения определенного срока, для каждого автомобиля необходимо проводить регулировку клапанов. В этом материале мы подробно разберем, как выполняется эта процедура, какие инструменты для этого нужны и на что следует обратить внимание при выполнении регулировки клапанов Нива. Эта инструкция актуальная для следующих моделей Нива: 21213, 21214, 2121 с карбюраторным двигателем.

ВАЖНО! За работу стоит браться только в том случае, если у вас уже есть опыт в обслуживании и простом ремонте.

Зачем нужно проводить регулировку?

Регулировка клапанов Нива требуется для того, чтобы силовая установка работала в нормальном режиме. Наша задача – сохранить зазор между клапанами, установленный заводом изготовителем. Если расстояние между деталями превышает допустимую норму, водитель слышит неприятные шумы, издаваемые двигателем автомобиля. В случае, когда клапаны слишком зажаты, силовая установка не может выдавать максимальную мощность, страдает динамика и повышается расход горючего. Узнать, как часто нужно проводить эту процедуру, вы сможете в руководстве по эксплуатации автомобиля, также там указан порядок действий.

Как показывает опыт владельцев отечественных моделей этой марки, правильной регулировки клапанов хватает на 20 тысяч километров пробега. Определить, что зазорам нужна наладка, довольно просто: появляется скрежет, цокот и другие шумы, которые становятся особенно громкими на средних и низких оборотах.

Пошаговая инструкция с фото

Когда инструменты готовы, а двигатель остыл, можно приступать к работе. Порядок действий следующий:

1. Отсоедините минусовую клемму от аккумулятора – с этой процедуры начинается практически любой ремонт силовой установки и электроники автомобиля.
2. Теперь демонтируйте крышку головки блока цилиндров. После этого крышку можно снять с распределителя. Все свежи зажигания необходимо вывернуть, соблюдая порядок из руководства.
3. Когда вы получили доступ к коленчатому валу, его необходимо медленно проворачивать по ходу его вращения. Выполняйте это действие до того момента, когда метки на корпусе подшипников и приводной звездочки распредвала совпадут.
4. Установите нужный ключ на храповик и вращайте вал двумя руками.
5. Метки выставлены, теперь переходим к регулировке 6-го и 8-го клапанов (порядок ведется слава направо). Щуп с толщиной 0,2 мм необходимо поместить между рокером и кулачком распределительного вала, как показано на фото:
6. Когда зазор выставлен правильно, щуп входит с небольшим усилием. Чтобы начать регулировку, необходимо ослабить контргайку 17-м ключом. Изменение расстояния между деталями выполняется 13-м ключом.
7. После этих манипуляций снова проверьте зазор. Если он соответствует норме, то зафиксируйте регулировочный болт и закрутите контргайку.

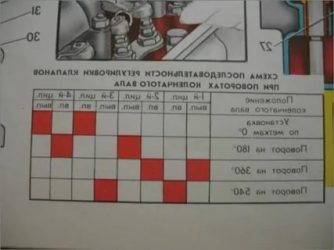

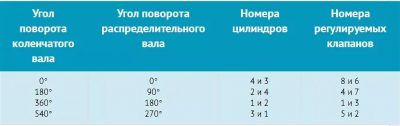

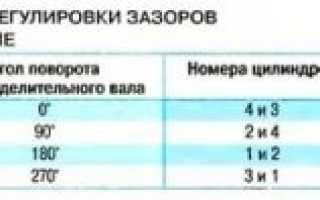

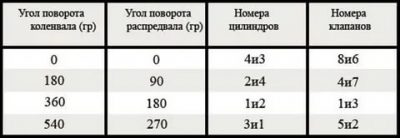

8. В таблице выше указан порядок пар и градусы, на которые необходимо провернуть коленчатый вал после регулировки первой пары клапанов (8 и 6) ВАЗ 2121.
9. Соблюдая порядок, проворачиваем коленвал на 180 градусов и выполняем регулировку зазора следующей пары (4 и 7), дальше по порядку идет 1 и 3.

Зазоры под газ

Некоторые мастера в автосервисах для автомобилей Нива, работающих на газовом топливе, выставляют зазор и впускного и выпускного клапана 0,2 мм. Однако, лучше не отступать от заводских параметров и устанавливать аналогичные зазоры: 0,2 мм для выпускного и 0,15 мм для впускного.

Посмотрите визуально порядок регулировки клапанов на моделях ВАЗ 21213, 21214, 2121 в видео ниже:

Интересное видео о проблемах пусковых зазоров нива 21214:

Как видите, регулировка клапанов выполняется достаточно просто, поэтому нет смысла обращаться за этой процедурой в сервисный центр, где цена за данные работы составляет от 500 до 1000 рублей. Для повышения точности измерения зазоров мы рекомендуем пользоваться не щупами, а индикаторной рейкой.

Регулировка Клапанов Нива 21213 Карбюратор ~ AUTOTEXNIKA.RU

страница » Регулировка Клапанов Нива 21213 Карбюратор

17.04.2020

Созданная десятилетия назад, Нива до сих пор пользуется популярностью у отечественных и даже зарубежных автомобилистов. Этот внедорожник востребован благодаря своей неприхотливости, ремонтопригодности и хорошей проходимости, поэтому многим современным автомобилям такого класса можно позавидовать.

Тем не менее, правильная и бесперебойная работа даже такого долговечного транспортного средства может быть обеспечена только в том случае, если он надлежащим образом и своевременно обслуживается и ремонтируется. Поэтому, если вы не собираетесь тратить деньги на услуги специалистов автосервиса, желательно хотя бы поверхностно разобраться в конструктивных особенностях вашего автомобиля.

Например, настройка вашего карбюратора на VAZ Niva позволит вам оптимизировать работу двигателя и снизить расход топлива при минимальных затратах.

ВАЗ-2121 стал популярен благодаря своей долговечности, технической надежности и простоте эксплуатации и обслуживания

В этой статье основное внимание будет уделено выбору карбюраторных моделей ВАЗ-2121 и ВАЗ-21213 в качестве наиболее ярких представителей отечественных классических внедорожников. Niva 21213 заменила своего предшественника в 1994 году, претерпев ряд конструктивных изменений.

Прежде всего, модель приобрела новый двигатель, на котором производитель установил еще один карбюратор. В Niva 2121 использовался озоновый карбюратор, и было предложено более современное устройство Solex для внедорожников следующего поколения.

Однако многие уровни не оценили инновации из-за более высоких требований к качеству бензина и часто прибегали к самостоятельной сборке из предыдущей модели. Узнайте больше о настройке вашего карбюратора на Niva 21213.

Как установить карбюратор на автомобиль ВАЗ Нива

Как работает карбюратор Ozone на Niva 21213 и 2121, а также на других классических автомобилях ВАЗ? Из топливного бака газ поступает в поплавковую камеру в соответствующем количестве. Затем, проходя через форсунку распылителя в диффузор, топливо смешивается с воздухом. После этого, в зависимости от степени открытия дросселя, определенное количество воздушно-топливной смеси подается в цилиндр двигателя через впускной коллектор.

Для регулировки карбюратора Niva 21213 его используют, когда он был подвергнут ремонту, разборке / чистке и когда сложно запустить двигатель или его нестабильная работа. Некоторые типы настроек могут быть выполнены без снятия устройства с машины, но в некоторых случаях, например, когда вам нужно отрегулировать пусковое устройство, не разбирайте его.

Регулировка привода дроссельной заслонки

• Меган 2 Замена Лампы Ближнего Света
• Не Открывается Задняя Дверь Ваз 2114
• Через Сколько Нужно Заправлять Кондиционер В Машине
• Kia Spectra Замена Габаритных Ламп

Основной целью регулировки карбюратора ВАЗ-21213 путем регулировки его привода является обеспечение оптимального положения дроссельной заслонки для крайних положений педали газа. Поэтому, нажимая на педаль до конца, заслонка должна полностью открыться и, наоборот, как только вы выпустите газ, она должна закрыться. Это достигается установкой желаемой длины стержней. Для правильной настройки выполните следующие действия:

1. Отсоедините приводной шток от кронштейна на крышке головки цилиндров.
2. С помощью клавиши «8» ослабьте гайку и, повернув / открутив конец штока, установите положение дроссельной заслонки в оптимальное положение.
3. Теперь осталось только затянуть гайку и установить шток на его место.

: Регулировка Клапанов Нива 21213 Карбюратор

После завершения операций регулировки необходимо убедиться, что положение демпфера действительно соответствует положению педали акселератора. Если желаемый результат не достигнут, повторите описанные операции.

Регулировка карбюратора начинается с регулировки положения дроссельной заслонки

Саморегулирующийся триггер

• Как Подключить Электростеклоподъемники Ваз 2109
• Как Снять Задний Бампер Лада Гранта Лифтбек
• Ситроен С4 Ремонт Своими Руками
• Как Снять Радиатор Печки Volkswagen Passat B3

После разборки и ремонта замены демпферов карбюратор ВАЗ-2121 необходимо отрегулировать так, чтобы можно было установить пусковое устройство. И этот тип регулировки может потребоваться, если двигатель не запускается. Для этого необходимо снять блок с впускного коллектора. Подготовьте стандартный инструментарий и выполните следующие действия:

1. После разборки карбюратора убедитесь, что заслонки работают немедленно. Поверните рычаг дроссельной заслонки полностью против часовой стрелки. в этом положении дроссельная заслонка должна полностью закрыться.
2. Дроссель должен быть закрыт. Зазор между ним и стенкой камеры должен составлять 1,1 мм. Это стартовый зазор. его настройка производится при настройке пускового устройства. Вы можете измерить зазор проволокой соответствующего диаметра.
3. С помощью клавиши «8» поверните регулировочный винт на рычаге газа. Таким образом, вы устанавливаете необходимый начальный разрыв.
4. Кроме того, когда дроссельная заслонка полностью закрыта, полностью нажмите курок. Это увеличит начальный зазор до 3 мм.
5. Если есть отклонение от нормы, необходимо внести дополнительные корректировки. Для этого ослабьте гайку на регулировочном винте, расположенном на корпусе стартера. Поворачивайте этот винт до тех пор, пока не будет установлен необходимый зазор. После завершения регулировки обязательно затяните гайку.

Чтобы правильно настроить пусковую установку, будьте осторожны и следуйте инструкциям в руководстве.

Как настроить холостой ход на поле своими руками

После очистки, ремонта или холостого хода необходим карбюратор Niva 2121, для которого требуется газоанализатор для контроля содержания угарного газа (СО) в выхлопе. После того, как вы подготовили все, что вам нужно, включая стандартный набор инструментов, прочитайте инструкции и начните настройку:

1. Прежде всего, перед регулировкой прогрейте мотор и включите текущих потребителей (например, фары).
2. Если двигатель прогревается, его необходимо выключить, а затем подключить к выхлопной трубе. Запустите двигатель снова.
3. Возьмите отвертку и поверните винт коленчатого вала, чтобы установить скорость вращения коленчатого вала 800-850 об / мин. Управление скоростью осуществляется с помощью тахометра.
4. Затем, используя ту же отвертку, поверните винт качества смеси. Исходя из газоанализатора, установите содержание СО в выхлопных газах в пределах 2,5-3%. Часто после окончательной регулировки частота вращения двигателя отклоняется от нормы. Регулировка с помощью винта числа.

Синяя стрелка. винт количества, красная стрелка. винт качества

При правильной настройке карбюратора двигатель вашего автомобиля будет развивать необходимую ему мощность и стабильно работать на холостом ходу. Это обеспечит оптимальный расход топлива. Если погружения на любой скорости наблюдаются, когда регулировка завершена и запуск двигателя затруднен, то, вероятно, будут неисправности в карбюраторных системах. Это может потребовать диагностики и соответствующего ремонта.

Re: регулировка клапанов

Сообщение Captain » 06 дек 2010, 04:50

Регулировка клапанов ВАЗ 21213 своими руками

Нива – полноприводный автомобиль, который получил признание не только на родине, но и за рубежом. Это надежная неприхотливая машина, самостоятельный ремонт которой доступен большинству автолюбителей. Поэтому без лишних расходов можно вовремя проводить профилактические мероприятия. Регулировка клапанов на ВАЗ 21213 с карбюраторным двигателем может производиться своими руками и не потребует чрезмерных трудозатрат и особых навыков.

Регулировка клапанов на ваз 21213

› Легковые › ВАЗ ›

После истечения определенного срока, для каждого автомобиля необходимо проводить регулировку клапанов. В этом материале мы подробно разберем, как выполняется эта процедура, какие инструменты для этого нужны и на что следует обратить внимание при выполнении регулировки клапанов Нива. Эта инструкция актуальная для следующих моделей Нива: 21213, 21214, 2121.

ВАЖНО! За работу стоит браться только в том случае, если у вас уже есть опыт в обслуживании и простом ремонте.

Инструменты и подготовительные работы:

Необходимый инструмент для настройки.

Несмотря на важность регулировки, для этой процедуры требуется минимальное количество инструментов и материалов:

• Набор щупов. Если его нет, то купите щуп с толщиной 0,15 мм (для выпускного клапана) и 0,20 мм (для впускного).
• Рожковые ключи на 13 и 17.
• Ветошь и щетка для очистки.

ВАЖНО! Регулировку зазора можно проводить только на холодном моторе. Примерная температура силовой установки должна быть в пределах 20-25 градусов.

Регулировка клапанов на моделях 21213, 21214, 2121 видео

О проблемах пусковых зазоров нива 21214.

Заключение.

Как видите, регулировка клапанов выполняется достаточно просто, поэтому нет смысла обращаться за этой процедурой в сервисный центр. Если вы первый раз проводите разбор мотора, то изучите видеозапись, где подробно показана наладка клапанов и порядок действий.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Регулировка клапанов на ваз 21213 Ссылка на основную публикацию
