Катушки зажигания: энергия для рождения искр

30 Мая 2014

Воспламенение топливно-воздушной смеси в камере сгорания бензинового двигателя производится с помощью искры, проскакивающей между электродами свечи. Электрический импульс, необходимый для возникновения искры, создается с помощью довольно простого устройства — катушки зажигания. Об этом компоненте системы зажигания пойдет речь в данной статье.

Назначение катушки зажигания

Воспламенение топливно-воздушной смеси в камере сгорания бензинового двигателя производится с помощью электрической искры, генерируемой свечой зажигания. Однако создать искру достаточной силы довольно трудно, ведь бензин в смеси с воздухом — это неплохой диэлектрик, и даже короткому искровому пробою в нем возникнуть нелегко. Решить задачу можно только подачей на свечу мощного электрического импульса с напряжением в десятки тысяч вольт. А где в автомобиле взять такое напряжение, пусть даже и на короткие доли секунды?

Эта проблема решается с помощью специального устройства — катушки зажигания, или бобины. Катушка зажигания — это компонент системы зажигания автомобиля, преобразующий постоянный ток низкого напряжения (6, 12 или 24 вольта в зависимости от типа транспортного средства) от аккумулятора или генератора в короткий электрический импульс с напряжением до 35 000 вольт. Импульс от катушки подается на свечу зажигания, в ее искровом промежутке возникает искра, чем достигается поставленная цель — воспламенение топливно-воздушной смеси.

На сегодняшний день катушки зажигания применяются практически на всех автомобилях с бензиновыми двигателями или с моторами, работающими на газе. Бобины с одинаковым успехом используются как в системах зажигания традиционных схем (контактных с трамблёром, бесконтактных на тиристорах), так и в современных электронных системах зажигания. Потому что более простого, надежного и эффективного способа создать высоковольтный электрический импульс не существует.

• 810 ₽
• 895 ₽
• 980 ₽
• 1 236 ₽
• 920 ₽
• 1 548 ₽
• 1 165 ₽
• 8 010 ₽
• 4 146 ₽
• 1 865 ₽

Показать все товары

Катушка имеет довольно простое устройство. В ней имеется две цилиндрических обмотки: первичная, содержащая 100-150 витков провода большого сечения, и вторичная, содержащая несколько тысяч витков (до 30 000) провода малого сечения. Причем витки первичной обмотки расположены поверх витков вторичной обмотки. Внутри обмоток находится металлический сердечник.

Вся эта конструкция помещена в цилиндрический корпус из диэлектрика, крышка корпуса выполнена несъемной, а внутренний объем обычно заполнен трансформаторным маслом (оно обеспечивает охлаждение катушек во время работы). На крышке находится несколько контактов (обычно три): центральная клемма, с которой снимается высокое напряжение, и две боковых клеммы, на которые подается ток низкого напряжения.

В основе работы катушки зажигания лежит явление электромагнитной индукции. В сущности, катушка — это повышающий трансформатор, на первичную обмотку которого подается ток низкого напряжения, а со вторичной снимается ток высокого напряжения. Но в катушке, в отличие от обычных трансформаторов, производится преобразование коротких импульсов электрического тока, и на выходе, соответственно, также получаются электрические импульсы.

Однако, как известно, трансформатор может работать только с переменным током, а в автомобилях используется ток постоянный. Мало того, через первичную обмотку катушки также протекает постоянный ток, а значит, во вторичной обмотке ток возникнуть не может.

Нет ли здесь противоречия? На самом деле все просто: катушка зажигания работает совместно с прерывателем — устройством, которое обеспечивает пульсацию постоянного тока, и подает на первичную обмотку достаточно короткие электрические импульсы. Импульс, проходя по первичной обмотке, за счет электромагнитной индукции также возбуждает во вторичной обмотке импульс.

Причем пиковое напряжение электрического импульса во вторичной обмотке будет во столько же раз больше напряжения в первичной обмотке, во сколько больше витков во вторичной обмотке по отношению к первичной.

Важно отметить, что преобразование тока происходит именно в момент размыкания прерывателя, то есть — в момент отсоединения первичной обмотки катушки от аккумулятора или генератора. Напряжение в этот момент падает не моментально, а в течение некоторого (очень короткого) промежутка времени, и за это время во вторичной обмотке, за счет изменения тока в первичной обмотке, индуцируется ток высокого напряжения — этот импульс и подается на свечу зажигания.

Так как в катушке действует закон сохранения, то мощность тока во вторичной обмотке почти равна (на деле — чуть меньше) мощности тока в первичной обмотке. Это значит, что электрический импульс на выходе имеет высокое напряжение, но малый ток, а в первичной обмотке все ровно наоборот. Именно поэтому первичная обмотка выполняется из провода большого сечения (так как по ней протекают токи в десятки ампер), а вторичная обмотка — из очень тонкого провода (токи во вторичной обмотке не превышают единицы микроампер).

Часто в катушках зажигания предусмотрено добавочное сопротивление (резистор), включенное последовательно с первичной обмоткой. Этот резистор изготавливается из сплава, электрическое сопротивление которого изменяется в зависимости от температуры: при нагревании сопротивление увеличивается, при охлаждении — уменьшается. Добавочное сопротивление необходимо для защиты катушки на малых оборотах двигателя.

Дело в том, что при малых оборотах через первичную обмотку катушки постоянный ток проходит на протяжении довольно длительного времени, а это приводит к усиленному нагреву провода и негативно сказывается на сердечнике. Поэтому на малых оборотах резистор нагревается, его сопротивление повышается, а это приводит к снижению тока в первичной обмотке — так исключается перегрев. При повышении оборотов температура падает, сопротивление резистора снижается, и через первичную обмотку проходит более высокий ток. Во время запуска двигателя сопротивление шунтируется (то есть, замыкается проводом), и не оказывает влияния на систему зажигания.

Классификация и схемы подключения катушек зажигания

Все катушки зажигания устроены одинаково, однако существует несколько схем включения катушек в систему зажигания, и катушки, используемые в каждой схеме, имеют свои особенности. Всего можно выделить три типа катушек зажигания:

— Общая; — Индивидуальная;

— Сдвоенная (двухвыводная или двухискровая), и ее вариант — четырехвыводная катушка.

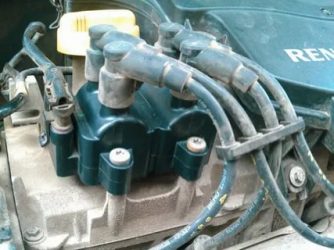

Общая катушка зажигания. Это наиболее простой и исторически первый вариант. При такой схеме в автомобиле есть только одна катушка зажигания, вырабатываемые ею высоковольтные импульсы распределяются по свечам зажигания с помощью трамблёра или иного распределительного устройства. Данная схема широко применяется в контактной, бесконтактной и электронной системах зажигания.

Индивидуальная катушка зажигания. Это современный вариант, который находит все большее применение. В данной схеме в паре с каждой свечой зажигания работает своя катушка, чем достигается наилучшее согласование фаз газораспределения и воспламенения горючей смеси. Индивидуальные катушки конструктивно отличаются от общих, но принцип действия их одинаков. Данные катушки применяются в электронной системе зажигания. Часто такие катушки называют катушками карандашного типа (COP).

Сдвоенные (двухискровые) катушки зажигания. Как понятно из названия, эти катушки сдвоены, они позволяют получить сразу две искры в двух цилиндрах. Данные катушки иногда используются в двухтактных мотоциклетных и двухцилиндровых двигателях, такое решение позволяет избавиться от трамблёра и значительно упросить систему зажигания.

Существует вариант сдвоенной катушки — счетверенная, она позволяет получить сразу четыре искры.

В системах зажигания со сдвоенными (и с четверенными) катушками искры синхронно образуются в обоих цилиндрах, однако воспламенение горючей смеси происходит только в одном из них, так как второй в этот момент находится в НМТ, и воспламеняться там просто нечему.

Признаки неисправности катушки зажигания

Катушка является одним из основных компонентов системы зажигания, поэтому ее выход из строя сразу сказывается на работе двигателя. Наиболее часто поломка катушек проявляется следующим образом:

— В двигателях с общей катушкой — сложный запуск двигателя, нестабильная работа двигателя (пропуски зажигания); — В двигателях с индивидуальными катушками — «троение» двигателя, пропуски зажигания в каком-либо из цилиндров;

— В двигателях со сдвоенными катушками — «троение», пропуски зажигания сразу в двух цилиндрах, работающих от одной катушки.

В современных двигателях, оснащенных системой самодиагностики, при неисправности катушки зажигания на приборной панели загорается индикатор «Check engine». В этом случае сканером можно легко определить код неисправности, и выяснить, какая именно катушка вышла из строя.

Однако данные признаки могут говорить о неисправности любых других компонентов системы зажигания, топливной системы и цилиндропоршневой группы. В частности, пропуски зажигания могут возникать из-за неисправностей свечей зажигания, высоковольтных проводов и трамблёра, а также из-за отсутствия необходимой степени компрессии в цилиндре. В инжекторных двигателях проблемы могут возникать из-за загрязнения или выхода из строя топливных форсунок.

Поэтому при возникновении неполадок в работе двигателя необходимо произвести диагностику катушек зажигания. В двигателях, не оснащенных системой самодиагностики, можно выполнить несколько простых действий:

— Выявить неисправную катушку — на работающем двигателе попеременно отсоединять высоковольтные провода от свечей зажигания. Если после снятия колпачка со свечи двигатель начинает работать хуже, то катушка данной свечи исправна, если же после снятия колпачка работа мотора не изменилась проблема в катушке данной свечи; — Проверить сопротивление обмоток катушки.

В рабочей катушке сопротивление первичной обмотки лежит в пределах 3-3,5 Ом, вторичной обмотки — в пределах 5-9 кОм. Слишком низкое сопротивление обмотки, особенно вторичной, свидетельствует о коротком замыкании внутри катушки.

Имеет смысл проверять сопротивление всех катушек, так выявить неисправную катушку проще всего;

— Проверить свечу зажигания и высоковольтный провод, чтобы убедиться, что проблема заключается именно в катушке зажигания.

Неисправную катушку зажигания необходимо заменить, так как длительная работа двигателя с такой катушкой чревата различными проблемами, в том числе повышенным расходом топлива, повышенными вибрациями и даже повреждением каталитического нейтрализатора. Заменить катушку в большинстве моторов, особенно на российских автомобилях, несложно и не составит труда автомобилисту.

7 основных признаков неисправности катушек зажигания и способ их проверки

Катушки зажигания часто называют компактными электротрансформаторами. Они служат для преобразования тока напряжением 12 В, вырабатываемого аккумулятором, в более высокое напряжение, необходимое для воспламенения горючей смеси в цилиндрах и запуска двигателя.

Каждая свеча зажигания имеет собственную катушку. Последняя либо соединяется со свечой с помощью проводов, либо располагается над свечой зажигания. Для образования искры на электродах свечи требуется напряжение 15 000–20 000 В. При неисправности катушек могут возникать пропуски зажигания, которые приведут к увеличению расхода топлива.

Признаки выхода из строя катушек зажигания

Перебои в работе двигателя могут указывать на выход из строя катушки зажигания. Чем серьезнее неисправность, тем более явно будут проявляться ее симптомы. Ниже приведены наиболее распространенные признаки неисправности катушек зажигания.

1. Обратный выхлоп

Обратный выхлоп проявляется на ранних стадиях выхода из строя катушек. Это явление возникает при попадании несгоревшего топлива в выпускную систему. Если проблему вовремя не устранить, то она может привести к дорогостоящим ремонтам. Об обратном выхлопе может свидетельствовать появление черного дыма с сильным запахом бензина из выхлопной трубы.

2. Увеличение расхода топлива

Другим симптомом неисправности катушки зажигания является ухудшение топливной экономичности. Если расход топлива вашего автомобиля неожиданно увеличился, то это может быть признаком проблемы с катушками зажигания.

3. Пропуски зажигания

Неисправные катушки зажигания нарушают порядок воспламенения топлива в цилиндрах. Попытка запуска двигателя в этом случае может привести к возникновению пропусков зажигания, которые проявляются в виде «кашля», сопровождаемого треском. В движении водитель обычно сталкивается с неравномерной работой двигателя и рывками. На холостом ходу будет чувствоваться вибрация.

4. Внезапная остановка двигателя

Некорректная работа катушек зажигания способна привести к остановке двигателя вследствие нестабильного искрообразования. Двигатель может полностью заглохнуть, вынуждая водителя каждый раз его запускать.

5. Рывки, жесткая работа на холостом ходу, снижение мощности

Еще одним симптомом неисправности являются рывки, жесткая работа двигателя на холостом ходу и вибрация. Мощность двигателя также может снизиться.

6. Загорание контрольной лампы Check Engine

В электронном блоке управления, как правило, сохраняется код P0351 (Катушка зажигания – неисправность в первичной/вторичной цепи). При выходе из строя катушки зажигания на панели приборов загорается контрольная лампа Check Engine. Это указывает на необходимость использования специального сканера для проведения диагностики.

7. Затрудненный пуск двигателя

Этот симптом особенно часто возникает, если в вашем автомобиле установлена одна катушка зажигания. При ее неисправности коленчатый вал будет вращаться, но двигатель не запустится из-за отсутствия искры в цилиндрах.

Как проверить катушку зажигания?

1. Для проверки сначала заглушите двигатель, а затем откройте капот.
2. Найдите свечи зажигания и снимите высоковольтный провод с одной из них. Обычно эти провода соединяют распределитель зажигания и свечи. При работе с элементами электрической системы используйте прорезиненные перчатки и инструменты с изоляцией.
3. Отсоедините разъем свечи зажигания и снимите свечу. Теперь снова подсоедините разъем.
4. Удерживая свечу при помощи изолированных плоскогубцев, поднесите ее электродом к металлической детали.
5. Снимите разъем топливного насоса и прокрутите двигатель стартером. Для осуществления этой процедуры вам может потребоваться помощник. При вращении двигателя вы должны видеть голубые искры в зазоре между электродами свечи. Это указывает на правильную работу катушки зажигания. Отсутствие искры или ее окрашивание в оранжевый цвет являются признаками неисправности катушки.

После завершения проверки отсоедините провод от свечи, установите ее на место и наденьте разъем высоковольтного провода.

Простейший тест для определения неисправной катушки зажигания:

• Запустите двигатель.
• Двигатель должен работать на холостом ходу.

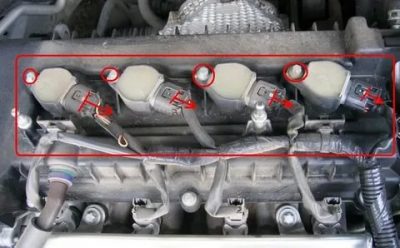

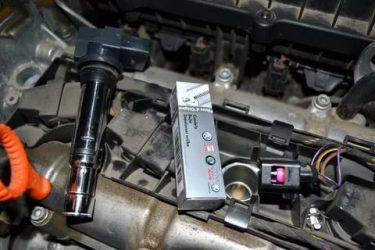

• Открутите винт крепления катушки зажигания первого цилиндра и достаньте катушку.

Изменения в работе двигателя (неравномерная работа) являются признаком исправности катушки. Далее переходите к следующему цилиндру. Если какая-то катушка неисправна, то при ее извлечении никаких перемен в работе двигателя не произойдет.

Катушка зажигания: что это, зачем нужна, признаки неисправности

Вероятно, все знают, что в тепловых двигателях есть свечи, которые воспламеняют топливно-воздушную смесь. А что делает катушка зажигания? Для чего она нужна?

Известно, что для того чтобы выработать искру, через свечу проходит мощный электрический разряд, для которого требуется напряжение более 15 000 вольт. Его как раз и обеспечивает катушка зажигания, или просто катушка.

Принцип ее действия изобрел в XIX веке немецкий инженер Генрих Румкорф. Исторически это одна из самых старых деталей в двигателе. В начале ХХ века ею заменили магнето.

Как это работает

Катушка зажигания работает как обратный трансформатор. Ее функционал – преобразовать низкое напряжение, поступающее от аккумуляторной батареи или генератора, в высокое.

Смотрите такжеЧто делать если автомобиль не заводится?

Конструктивно устройство состоит из двух катушек и железного сердечника. Катушка представляет собой обмотку из медной проволоки. Обе катушки вложены друг в друга, внутри находится железное ядро. Одна катушка называется первичной, она имеет относительно мало витков.

При включении зажигания напряжение составляет 12 вольт, что соответствует напряжению бортовой сети автомобиля. Ток проходит через катушку, образуется магнитное поле. Для запуска искры происходит следующее: ток резко отключается, что вызывает разрушение магнитного поля. Это вызывает напряжение во второй, или вторичной бобине.

Она имеет значительно большее количество витков, чем первичная, и напряжение колеблется от 15000 до 30000 вольт.

За включение и выключение первичного тока первоначально отвечал механический контакт, контакт прерывания. Его настройка была сложной, необходимо было найти оптимальное расстояние до контакта, чтобы время создания магнитного поля – и значит, время зажигания – не было слишком коротким. К тому же срок службы такого контакта был сравнительно небольшим – не более 15 000 километров.

Начиная с середины 1970-х годов, производители начали использовать электронику. В середине 1980-х инженеры связали воспламенитель с системой впрыска и контролировали процесс через «цифру». Однако микроэлектроника работает только с небольшими потоками, а катушка зажигания нуждается в 5 амперах. Так появился новый компонент: усилитель мощности. Он функционирует примерно так же, как усилитель в стереосистеме.

Через несколько лет стал лишним распределитель зажигания, и каждая свеча получила свою собственную катушку зажигания. В этом был ряд преимуществ. Напряжение зажигания генерируется там, где необходимо, отсутствует высоковольтный кабель. Кроме того, увеличилось время зарядки и, несмотря на меньший размер, искра получалась более сильной. Такие одиночные катушки зажигания обычно также включают усилитель мощности. Для двигателей с тремя или четырьмя цилиндрами они часто объединяются в один корпус, в противном случае они устанавливаются отдельно над свечой зажигания.

Отчего они ломаются

Прежде всего из-за жары и/или вибрации. Кроме того, в старых автомобилях с одной катушкой достаточно было забыть выключить зажигание. В то же время, когда контакт прерывания был закрыт, ток постоянно протекал через первичную катушку и вызывал нагревание. Настолько, что могло случиться возгорание. Нынешние одиночные катушки установлены непосредственно на свечах зажигания, то есть на двигателе. Это означает, что они также постоянно нагреваются и подвергаются сильной вибрации.

Поначалу разработчики в недостаточной степени оценили негативные возможности этой нагрузки. И в ряде моделей автомобилей дефектной оказалась вся система зажигания. Проблемы вызывали выгоревшие концевые выключатели, а также моторное масло. Плохие уплотнители оставляют масло в колодце свечи зажигания, где оно разрушает изоляцию катушки. Еще одной проблемой может стать вода, во время мойки например. Попав под высоким давлением на катушку, она может вызвать короткое замыкание.

Как определить, что катушка неисправна?

Верный симптом неисправности – неравномерная работа двигателя, или «троение». Во время работы двигателя в темное время проявляются «дорожки пробоя» на кузове. К другим негативным признакам относятся перегрев конструкции, появление трещин или сколов. В старых автомобилях с одной катушкой двигатель может просто встать. На современных моделях с одиночными катушками этого практически не случается, двигатель может работать с перебоями. Но все же работать.

Словом, если вы чувствуете, что двигателю совсем худо, он «заикается», работает рывками, не искушайте судьбу. Ездить с такой проблемой нельзя! Необходима квалифицированная диагностика. Тем более необходимо выяснить, «виновата» ли катушка зажигания, а не, допустим, свеча. В этом случае многие симптомы совпадают.

Можно ли починить катушку зажигания?

В принципе, можно. Раньше существовали даже специальные мастерские, где бобины заново перематывались. Однако сегодня это скорее экзотика. Проще и надежнее купить и поставить новую. Это не слишком дорого.

Если вы не сильны в электротехнике, вернее всего доверить установку новой катушки специалисту сервисного центра. Особенно если вы владелец нового авто с индивидуальной системой зажигания. Пусть это стоит денег, но зато вы будете уверены в том, что все сделано правильно и с гарантией.

Что такое катушка зажигания — «вскрытие» покажет

Система зажигания используется в бензиновых и газовых двигателях, так что свечи, катушки и высоковольтные провода стали неотъемлемой частью современного автопрома. Как и многие другие системы, зажигание претерпело множество перемен в ходе своей эволюции, но принцип его работы остался тем же (еще бы, ведь законы физики пока никто не отменял). И, пожалуй, сильней всего изменилась именно катушка зажигания, пройдя путь от массивного устройства до небольшого девайса, почти не занимающего места, но добросовестно выполняющего свою работу. В этой статье мы с Вами вскроем несколько тайн по поводу этого устройства.

Что такое катушка зажигания и для чего она нужна?

Чтобы получить заветную искорку, нужно довольно большое напряжение, ведь разряд на свече должен «пробить» расстояние между электродами и дать мощную искру. Дать такое напряжение ни генератор, ни аккумулятор автомобиля даже теоретически не в состоянии: при номинальном показателе 12 вольт на АКБ для зажигания требуется 10-50 тысяч вольт. Вот для получения такого напряжения и используется катушка зажигания. По сути, она преобразовывает низковольтный ток в высоковольтный.

От того, насколько стабильно работает катушка, зависит и работа двигателя, ведь без «заветной искры» никто никуда не поедет.

Схема системы зажигания

В общей схеме системы зажигания катушка располагается между АКБ и распределителем зажигания, за которым дальше стоят свечи. Параллельно с катушкой подсоединен прерыватель (в старых автомобилях) или ЭБУ для регулировки подачи заряда – в новых. Постоянный низковольтный ток от батареи (или генератора) поступает на катушку.

Прерыватель отрабатывает периодические разрывы в цепи (об этом чуть дальше, в описании принципа работы). Катушка генерирует высоковольтный ток, который через трамблер поступает на нужную свечу.

Независимо от того, какая система управления используется в автомобиле (механическая или электронная), схема зажигания не меняется по принципу, а только совершенствуется по форме.

Схема работы системы зажигания с катушкой

Если любой из элементов системы дает сбой, это сразу отражается на режиме работы двигателя. Поэтому катушка так важна.

Устройство катушки зажигания

Принципиальная схема устройства катушки остается одинаковой на все модификации и конструктивные особенности.

Устройство простейшей катушки зажигания

• Внутренний центральный сердечник, сделанный из стальных пластин, изолированных между собой для уменьшения вихревых токов.
• Первичная обмотка из толстой (примерно 0,8 мм в сечении) проволоки, намотанной в 250-400 витков.
• Вторичная обмотка, состоящая из тонкой проволоки (примерно 0,1 мм в сечении), намотанной в 20-25 тысяч витков. В среднем, соотношение количества витков между первичной и вторичной обмоткой составляет примерно от 1:150 до 1:200.
• Наружный кольцевой сердечник, он же магнитопровод.
• Клеммы: две для тока низкого напряжения (от АКБ и на «массу») и одна высоковольтная.
• Корпус, наполнитель (заливка трансформаторным маслом или эпоксидным составом).

Первичная и вторичная обмотка изолированы друг от друга, а в дорогих моделях изоляция есть и между слоями витков. Это сделано для того, чтобы избежать «пробоев» напряжения.

Виды и устройство катушек зажигания

В процессе своего развития катушка зажигания серьезно преобразилась внешне, хоть и не изменилась принципиально. Конструктивно выделяют четыре типа катушек.

1. Классическая или общая – самый старый тип конструкции, который, тем не менее, еще можно встретить в автомобилях. Конструктивно это одна катушка, которая подает разряд на каждую свечу по очереди. Очередность подачи тока определяет трамблер.

   Устройство общей катушки зажигания

2. Сдвоенная, она же «сдвоенная искра», она же модуль зажигания или DIS (Double Ignition System) – героическое избавление от распределителя зажигания, который был слабым звеном во всей цепочке. В ней два высоковольтных вывода, каждый из которых подает напряжение одновременно на два цилиндра, в которых поршни движутся синхронно вверх.Устройство сдвоенной катушки зажигания

   При этом если один из цилиндров требует поджига (то есть идет такт сжатия) и искра действительно нужна, то второй цилиндр работает на выпуск, и искра отрабатывает вхолостую. Трамблера в системе нет, поскольку каждый модуль состоит из двух высоковольтных выводов, работающих одновременно. Соответственно, два модуля ставятся на 4-цилиндровый двигатель, три модуля – на 6-цилиндровый. Прерывателем тока работает праобраз современных ЭБУ – блок управления двигателем (первые блоки были транзисторными, что не мешало им справляться со своей работой).

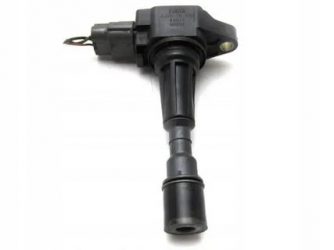

3. Индивидуальная, она же «катушка на свече», она же COP (Coil on Plug) – еще один шаг навстречу рациональности. Установка на каждую свечу индивидуальной катушки зажигания дала возможность убрать из цепочки высоковольтные провода, а значит, дополнительно повысить общую надежность системы. Теперь каждая катушка подключается к ЭБУ, работающем по принципу прерывателя. Но никаких трамблеров, никаких проводов – высоковольтный вывод катушки подсоединен к главному контакту свечи. В современных двигателях используются индивидуальные катушки компактного типа, в которых основная часть с обмотками и сердечником располагается в верхнем отдельном секторе корпуса.

   Устройство индивидуальной катушки зажигания

4. Рейка зажигания (секционные) – конструкция, объединяющая несколько катушек для лучшей и более простой синхронизации их работы. В рейку устанавливаются индивидуальные катушки стержневого типа, в которых внутренний сердечник проходит параллельно основной оси катушки. Основной их недостаток то, что если выходит из строя одна катушка, то нужно менять весь модуль в сборе. А это удовольствие не из дешевых.

Катушки зажигания реечного (секционного) типа

Помимо основного типа конструкции катушки имеют разный теплопроводный наполнитель. Во время работы она может довольно сильно нагреться, поэтому внутреннюю часть заполняют веществом, отводящим лишнее тепло от медной обмотки. По типу этого вещества катушки делятся на «сухие» и маслозаполненные.

1. «Сухие» – современные устройства, залитые смесью на эпоксидной основе. Она одновременно выполняет функцию отвода тепла, изолятора и даже корпуса.
2. Маслозаполненные – старые модели, которые заливались трансформаторным маслом. Не самая рациональная система, но тоже справляется со своей задачей.

Принцип работы катушек зажигания

Принцип работы катушки зажигания основан на физическом законе самоиндукции. Ниже, на видео наглядно показан принцип работы.

1. Постоянный, низковольтный ток поступает на первичную обмотку.
2. Когда срабатывает прерыватель, напряжение начинает падать, образовывая вокруг первичной обмотки переменное магнитное поле.
3. Далее электромагнитное поле, пересекая стальной сердечник, усиливается, и пересекает вторичную обмотку.
4. При пересечении вторичной обмотки магнитным полем, в ней индуктируется ток с электродвижущей силой гораздо большей, чем в первичной обмотке. Происходит это как раз иза разности количества витков в катушках.
5. Этого напряжения уже достаточно чтобы на свече образовалась искра, и произошло воспламенения топливной смеси.

Работа катушки зажигания

Частые неисправности

Время от времени катушки зажигания выходят из строя, иногда отработав свои законные тысячи километров, а иногда вскоре после покупки. Регламентного срока замены у них нет, так что чем выше качество этой детали, тем дольше не придется о ней вспоминать. Частые причины поломок катушки разные.

1. Перегрев. Катушка может пострадать от сбоя в системе охлаждения двигателя, от «закипания» мотора, от нарушения отвода тепла.
2. Короткое замыкание. Встречается нередко, особенно в дешевых моделях, которые используют на сложных дорогах. От вибрации изоляционный материал постепенно приходит в негодность и происходит замыкание на обмотках.
3. Неисправность смежных элементов электросети. В частности, недостаточный заряд АКБ приводит к слишком продолжительной зарядке катушки.
4. Повреждение корпуса от ударов, вибрации, перепадов температур и т.д.
5. Попадание влаги внутрь.
6. Естественный износ. Да, катушка тоже имеет свой ресурс, и рано или поздно ее приходится менять.

Любая неисправность моментально сказывается на работе двигателя: он либо вообще не запускается (если проблема с образцом старого типа, одной на все цилиндры), либо работает с перебоями: троит, теряет динамику. В довершение ко всему загорается значок Check Engine, и приходится ехать в сервис на диагностику.

Катушки зажигания не ремонтируются, только меняются на новую. Это относится и новейшим индивидуальным устройствам с компьютерным управлением, и к старым классическим.

Советы по эксплуатации и проверке

Чтобы катушки зажигания проработали как можно дольше, рекомендуем такие несложные правила эксплуатации.

1. Следите за состоянием электросети и всех ее элементов. «Убить» катушку может и старый аккумулятор, и некачественные высоковольтные провода, и даже программный сбой ЭБУ.
2. Не экономьте на свечах зажигания. В конструкции «катушка на свече» есть риск прорыва выхлопных газов через свечной колодец. В дешевых свечах уплотнение менее качественное, а значит, есть риск получить раскаленные выхлопные газы прямо внутрь катушки зажигания.
3. Проверить работоспособность ее можно с помощью мультиметра. Для этого нужно сначала замерить сопротивление первичной обмотки, подключив щупы к низковольтным клеммам. Стандартное сопротивление 0,4-3 Ом. Если больше или стремится к бесконечности – в обмотке обрыв, если меньше (стремится к нулю) – короткое замыкание.
4. Для проверки вторичной обмотки тестер нужно выставить на измерение до 2 тыс. кОм, щупы установить на высоковольтную и плюсовую клеммы и замерить сопротивление. Показатели должны быть 5-10 кОм, возможно больше или меньше, но в разумных пределах. Так же, как и в предыдущем случае, бесконечность означает обрыв провода в обмотке, ноль – короткое замыкание.
5. При подозрении на пробой изоляции (есть утечки тока, которые чувствуются как удары током от кузова автомобиля) можно измерить сопротивление на корпусе. Один щуп мультиметра на высоковольтную клемму, второй на корпус. Вот тут как раз должно быть сопротивление, стремящееся к бесконечности. Другой показатель четко говорит о повреждении оболочки катушки.

Покупая катушку зажигания, многие автовладельцы недоумевают: цены на оригинальные (ОЕМ), неоригинальные от качественных брендов и бюджетные катушки могут отличаться в десятки раз. И это не «доплата за бренд», как обычно думают покупатели. По итогу, устройство от качественного бренда будет надежно работать и не беспокоить лишний раз. А от образца бюджетного уровня сложно ожидать долгих лет службы. Как правило, самые дешевые образцы ставят на автомобиль перед продажей, чтобы он некоторое время поездил (хотя бы до ближайшего нотариуса).

Заключение

Нормальная качественная катушка зажигания служит долго, если ей не мешать. Но ее поломка – всегда неожиданность, расходы и переживания. Поэтому лучше позаботиться о том, чтобы поддерживать электрику автомобиля в порядке, не перегревать двигатель, не заливать его водой, а при замене свечей зажигания аккуратно обращаться с катушками. Конечно, никакие предосторожности не сделают ее вечной, но помогут снизить затраты на диагностику, поиск и покупку новых, а еще сэкономить время и нервы.

( 2 оценки, среднее 5 из 5 )

Катушка зажигания автомобиля

Во всех автомобилях с ДВС задачу воспламенения топливной смеси внутри цилиндра решает специальное устройство — свеча зажигания, которая в строго определенные моменты времени должна формировать на своих электродах мощный искровой разряд. От качества и стабильности образования искры зависит работоспособность силовой установки автомобиля в целом. А частота образования искры, с учетом максимальных оборотов двигателей, может достигать нескольких тысяч срабатываний в минуту.

Каждое срабатывание требует наличия в системе высокого напряжения номиналом в несколько десятков киловольт, тогда как существующие автомобильные аккумуляторные батареи (АКБ) способны выдавать стандартные значения 12 или 24 вольт (для тяжелых грузовиков и спецтехники).

Устройство необслуживаемого аккумулятора автомобиля

Таким образом, в цепи от АКБ до свечи должен присутствовать достаточно компактный трансформатор, преобразующий низкое напряжение постоянного источника в высоковольтные импульсы требуемого номинала. В любом автомобиле таким трансформатором является катушка зажигания (КЗ).

Среди автолюбителей широко распространено и другое, простонародное, название этой детали – «бобина».

Принцип работы катушки зажигания

Алгоритм работы достаточно прост: на витки первичной обмотки устройства подается постоянное напряжение от внешнего источника, которое вызывает образование магнитного поля. Это поле воздействует также и на вторую обмотку, где в результате встречной индукции формируется импульс высокого напряжения.

Значение индукции магнитного поля на выходе равняется произведению значения индукции первичной обмотки на количество витков высоковольтной обмотки. За счет этого лавинообразного роста индукции во вторичном контуре мы и получаем такой мощный импульс на выходе КЗ.

Типы катушек зажигания

Все существующие на сегодня автомобильные катушки по конструктивным особенностям можно разделить на четыре группы:

• Классические (общего типа);
• Двухвыводные (сдвоенные);
• Комбинированные (модули зажигания);
• Индивидуальные.

Пример различных типов катушек

КЗ общего типа подразделяются на «сухие» и маслонаполненные. «Сухие» появились позже маслонаполненных и постепенно вытеснили их с рынка за счет меньшей стоимости материалов и простоты изготовления. Конструктивно две разновидности классической катушки практически не отличаются друг от друга. В «сухом» изделии отсутствует металлический корпус, а функции защиты от механических повреждений и теплоотвода выполняет толстый слой эпоксидного компаунда, покрывающий всю поверхность устройства.

Основная особенность работы общей катушки заключается в необходимости наличия в цепи зажигания управляющего и распределительного механизма – трамблера, который отвечает за коммутацию низкого напряжения на вход катушки и «раздачу» высокого напряжения по свечам. Именно этот механический коммутатор управляет возникновением искры, а также синхронизирует этот процесс с тактами работы ДВС.

Катушки зажигания сдвоенного типа по своему внутреннему конструктиву аналогичны классическим. Основное отличие заключается в том, что изделие имеет два высоковольтных вывода. Таким образом, каждый сформированный устройством высоковольтный импульс поступает одновременно на две свечи.

Но так как алгоритм функционирования двигателя подразумевает максимальное сжатия топливной смеси (время поджига) одномоментно только в одном рабочем цилиндре, то образующийся искровой разряд на свече другого цилиндра «пропадает» впустую. Этот процесс называют также «холостой искрой».

Однако на следующем такте работы силовой установки два вывода катушки меняются местами: первый осуществляет «холостой» выстрел, зато второй отрабатывает свой хлеб на все сто.

Сдвоенная катушка зажигания

Двухвыводные катушки имеют два главных преимущества перед классическими:

1. При объединении двух изделий в одном блоке на 4-цилиндровом моторе (трех изделий на 6-цилиндровом и т.д.) распределитель высокого напряжения в цепи зажигания автомобиля становится ненужным, что влечет за собой повышение надежности системы в целом.
2. Такую катушку можно подключать к свечам зажигания разными способами: первый – подавать высоковольтные импульсы на свечи по двум проводам высокого напряжения, второй – использовать для одной свечи наконечник, для второй — провод. Это позволяет конструкторам повысить вариативность размещения и подключения КЗ.

Катушками комбинированного типа оснащать авто начали после широкого распространения инжекторных ДВС.

Сначала модули зажигания представляли собой единый блок, состоящий только из отдельных катушек (по числу использующихся в ДВС цилиндров) и специальных наконечников, закрепленных на выводах КЗ. С помощью этих наконечников вся конструкция надевалась на свечи, вкрученные в колодцы головки блока цилиндров (ГБЦ). Такой модуль зажигания позволял отказаться от высоковольтной части трамблера. А функцию низковольтного коммутатора в первых модулях выполнял блок управления ДВС, который для этой цели оснащался необходимым количеством транзисторов.

Позже транзисторные ключи коммутации низковольтного напряжения также перекочевали из дорогого и сложного блока управления в корпус модуля КЗ, который стал независимо выполнять все функции.

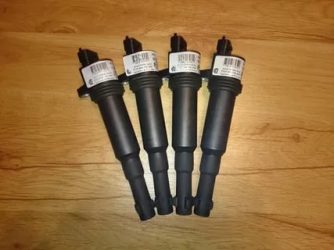

Индивидуальные катушки являются сегодня наиболее востребованными устройствами. Выбранная производителем архитектура сердечника позволяет разделить эти изделия еще на две дополнительных группы: компактные и стержневые. Индивидуальные получили свое название в силу того, что каждая работает только на одну свечу.

Алгоритм функционирования индивидуальной катушки полностью соответствует алгоритму работы КЗ других типов, но её конструктив имеет особенности. Главное отличие – зеркальное расположение двух обмоток по сравнению с конструкцией КЗ общего типа. Также индивидуальная имеет два сердечника: один внутри и один снаружи обмоток.

Высоковольтный вывод катушки подсоединён к наконечнику, состоящему из металлического стержня, упорной пружины и керамического изолятора. С помощью наконечника она надевается на свечу, вкрученную в ГБЦ.

Для предохранения вторичной обмотки КЗ от сверхвысоких нагрузок в её конструкции предусмотрено использование мощного диода, способного выдерживать постоянное воздействие значительных напряжений.

К особенностям индивидуальных можно отнести их компактность и отсутствие в изделии некоторых элементов, присущих КЗ других типов, что положительно сказывается на минимизации потерь энергии в цепи высокого напряжения.

Индивидуальные КЗ некоторых производителей дополнительно оснащаются электронными деталями для поддержки воспламенительного механизма.

Применяемость катушек зажигания

Все современные автомобильные системы зажигания используют те или иные типы катушек зажигания.

Катушки общего типа могут быть установлены на автомобили с любой системой зажигания, но при этом они требуют обязательного наличия трамблера. Тогда как сдвоенного типа применяются исключительно в электронных системах зажигания. Индивидуальные и модульные устанавливаются только на те машины, которые используют современные системы зажигания электронного типа.

Требования, предъявляемые к катушкам зажигания

Современные катушки зажигания должны удовлетворять следующим основным требованиям:

1. Компактные размеры, небольшой вес.
2. Стабильность характеристик в течение всего срока эксплуатации устройства, надежность и долговечность изделия.
3. Продуманный дизайн, простота установки/снятия устройства.
4. Повышенная защита от неблагоприятного воздействия агрессивных внешних факторов (экстремальные температуры, влажность, загрязненность и пр.).
5. Точность изготовления и механическая прочность посадочных мест, крепежных элементов и контактов устройства.

Основные симптомы неисправности катушки зажигания

Катушка зажигания является одним из основных элементов в системе управления бензиновых двигателей. Ее неработоспособность приводит к отсутствию воспламенения в одном и более цилиндрах. Поэтому каждый автовладелец должен знать основные признаки неисправности катушки зажигания, симптомы, предшествующие появлению этой ситуации.

Назначение, принцип работы катушки зажигания

Устройство является наиболее консервативной деталью в бензиновом ДВС. Ее прототип был изобретен в Германии инженером Румкорфом в середине девятнадцатого века. Она заменила магнето в двигателях автомобилей в начале 20-го века.

Основное назначение устройства – преобразование низковольтных электрических импульсов амплитудой около 12 Вольт (напряжение бортовой сети автомобиля) в высоковольтные импульсы амплитудой более 15.000 Вольт. Высокое напряжение необходимо для пробоя рабочей зоны свечи зажигания.

По типу исполнения и схеме зажигания катушки классифицируют:

•  одиночные;
•  сдвоенные (строенные, четырехблочные);
•  индивидуальные.

Устройство катушки зажигания

Одиночные устройства применяются в системах с распределителем зажигания. Сдвоенные используют в четырехцилиндровых ДВС без распределителя. Одна часть формирует высоковольтный импульс на 1-й и 4-й цилиндр, вторая обслуживает 2 и 3-й. Строенные и четырехблочные катушки иногда применяются соответственно в шестицилиндровых и восьмицилиндровых двигателях. В современных автомобилях широкое распространение получили индивидуальные катушки. Они устанавливаются на каждую свечу зажигания индивидуально. Индивидуальная катушка свечи зажигания имеет ряд преимуществ по сравнению с обычными:

•  отказ одного из устройств не ведет к полному останову двигателя;
•  более просто организовать схему электронного управления;
•  отсутствие механического распределителя зажигания делает систему более надежной;
•  распределение импульсной нагрузки уменьшает токи, способствует увеличению ресурса;
•  облегчается определение неисправного устройства, которое легко производится компьютерной диагностикой;
•  в большинстве индивидуальных катушек установлен импульсный усилитель, он управляется малыми сигнальными токами, что уменьшает электрические помехи, увеличивает надежность электрооборудования.

По типу управления подразделяют:

•  контактные;
•  электронные;
•  со встроенным коммутатором (импульсным усилителем).

В контактных бобинах зажигания низковольтный импульс формируется прерывателем. При коммутировании первичной цепи прерывателем в первичной цепи индуцируется импульс электродвижущей силы. Устройство представляет автотрансформатор, который увеличивает амплитуду импульса в N раз, где N – коэффициент трансформации, равный отношению числа витков во вторичной к первичной обмотке. Коэффициент трансформации контактных устройств превышает 1000.

В бесконтактных системах применяют электронные катушки. Их коэффициент трансформации больше, они формируют стабильную искру. При ремонте нельзя взаимозаменять контактные и бесконтактные устройства.

Встроенный коммутатор установлен на большинство индивидуальных катушек, часто устанавливается на сдвоенные. К их недостатку относится более высокая вероятность отказа в связи с наличием электронных комплектующих.

Симптомы неисправности

Чаще всего бобина не отказывает внезапно. Обычно этому предшествует ряд предупреждающих симптомов.

Основные симптомы неисправности катушки зажигания:

•  пропуски искры в одном и более цилиндрах, их можно определить с помощью сканера, по наличию эффекта «троения» двигателя;
•  появление «дорожек пробоя» на корпусе, можно определить визуально при запуске двигателя в темное время суток;
•  возникновение трещин, сколов на диэлектрической зоне;
•  перегрев конструкции;
•  подгорание резиновых наконечников высоковольтных проводов;
•  замасливание, загрязнение.

При появлении вышеперечисленных симптомов необходимо задуматься о приобретении запасного устройства. Нельзя безучастно наблюдать за тем, как умирает катушка зажигания. В случае внезапного выхода из строя катушки, дальнейшее самостоятельное движение будет невозможно (если у вас не установлены индивидуальные катушки).

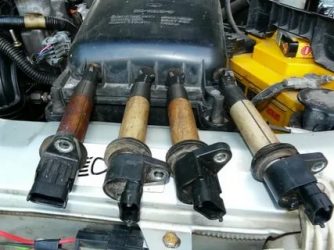

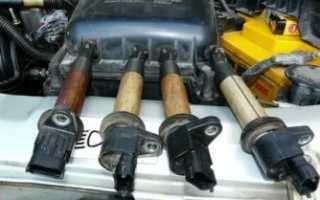

Катушки зажигания

Причины выхода из строя катушки зажигания

Рассмотрим причины, почему выходит из строя катушка зажигания.

Естественный износ

Как и все электрические и электронные блоки, бобина имеет определенный ресурс безотказной работы. Средний срок службы катушек зажигания приблизительно семь-десять лет эксплуатации либо 150.000 – 200.000 тысяч пробега. Устройство эксплуатируется в экстремальных условиях при большом перепаде температур, влажности, возможности попадания влаги, грязи, посторонних жидкостей. При этом через первичную обмотку протекают большие токи, во вторичной обмотке формируется высоковольтный импульс.

Электрический пробой

Разберемся, почему пробивает катушку зажигания. Во-первых, со временем в результате действия высоких перепадов температур диэлектрическая изоляция растрескивается, в микротрещины может попасть соленая влага, являющаяся проводником. Для напряжений более 15.000 вольт, формируемых во вторичной обмотке, в качестве проводника выступает даже чистая недистиллированная вода.

Во-вторых, в процессе эксплуатации меняются физические свойства диэлектрика, резиновой изоляции наконечников высоковольтных проводов, особенно, сомнительного производства. Высоковольтный пробой может являться причиной установки нештатных высоковольтных проводов, в которых отсутствует распределенное ограничивающее ток сопротивление. Пробой может возникнуть в результате сильного загрязнения, переувлажнения.

Даже в случае единичного пробоя в конструкции наступают необратимые изменения, дальнейшая эксплуатация не рекомендуется.

Перегрев

В некоторых автомобилях катушки зажигания установлены непосредственно в верхней части двигателя либо вблизи от нее. В случае, если к их конструкции отсутствует доступ воздуха для естественной вентиляции (такое возможно при установке дополнительного оборудования), может наступить перегрев устройства и выход его из строя.

Механическая нагрузка

Крепление катушки должно быть штатное. Некоторые автолюбители пренебрегают этим требованиям, «подвешивая» ее на самодельные конструкции.

Износ свечей, высоковольтных проводников

Несмотря на то, что в схеме имеется ограничивающее сопротивление, износ свечей и высоковольтных проводников может вызвать в них электрический пробой. Тогда увеличивается ток нагрузки, бобина может перегреться.

Неисправность реле регулятора напряжения генератора

Иногда приводит к повышению напряжения бортовой сети автомобиля, выходу из строя электронного усилителя (коммутатора).

Неисправность контактной группы замка, электронного коммутатора

Если во время стоянки на катушку постоянно подается напряжение +12 Вольт в случае нештатного замыкания контактной группы замка, устройство может перегреться и выйти из строя. Такая же ситуация возможна в случае неисправности коммутатора.

Чтобы предотвратить преждевременный выход из строя, следует максимально устранить все возможные причины неисправности катушки зажигания в автомобиле.

Проверка напряжения на обмотках катушек

Признаки неисправности

Основные признаки выхода из строя катушки зажигания – отсутствия воспламенения. Если это одиночное устройство с распределителем, то во всех цилиндрах, если сдвоенная, либо одиночная – в обслуживаемых ей. Не обязательно отсутствие искры является стопроцентным признаком неисправной катушки. Возможно, перегорел ограничительный резистор, неисправна свеча, пробил высоковольтный провод, есть неисправность в системе зажигания. Необходима комплексная диагностика неисправности.

Визуальные признаки того, что не работает катушка зажигания:

•  наличие «дорожек пробоя», окалов на катушке;
•  изменение цвета диэлектрика;
•  подгорание контактов и разъемов;
•  следы перегрева на корпусе;
•  повышенное загрязнение.

Как определить неисправную катушку зажигания

Порядок проверки исправности катушки зависит от того, сколько катушек зажигания в машине. Если в вашем автомобиле установлены индивидуальные катушки зажигания, для того, чтобы с высокой степенью вероятности определить неисправную, можно поменять местами предположительно неисправную и заведомо исправную катушку. Если в результате данной замены, в цилиндре, в котором отсутствовала искра, она появляется, а в другом пропадает, следовательно, бобина действительно неисправная. Таким же образом можно проверить сдвоенные и блочные катушки, но при этом придется видоизменять схему, что не всегда удобно.

Как определить, какая катушка зажигания не работает, не внося изменений в электрическую схему

Для этого необходимо запастись толстыми диэлектрическими перчатками, сухим резиновым ковриком. Использование только обычных диэлектрических перчаток недопустимо: они выдерживают по пробою напряжение 6300 Вольт, на свечу подается напряжение приблизительно в три раза больше.

Если в вашем автомобиле установлено две и более катушки зажигания, автомобиль при неисправности одной из них должен завестись, но сильно троить. Снимая по очереди наконечники высоковольтных проводов свечей либо разъемы с индивидуальных катушек, оценивают стабильность работы двигателя. Если ДВС не изменил характер работы в результате снятия разъема, то искры в данном цилиндре нет. Если двигатель стал троить еще больше, либо вообще заглох, искра имеется, бобина неисправна, либо на нее на поступают импульсы или питание.

Высоковольтный разрядник

Мультиметр

Если двигатель автомобиля вообще не заводится и не схватывает, оценить исправность катушки можно параметрическим методом. Для этого понадобится мультиметр. Обычную катушку наподобие жигулевской можно прозвонить без труда. Для этого сначала устанавливают предел измерения мультиметра на режим измерения сопротивления 200 Ом либо «диод, прозвонка» и измеряют сопротивление между клеммами катушки + и К.

Сопротивление должно быть в пределах от 0,2 до 1,0 Ома. Учтите, что во время измерения на данном пределе может появиться небольшая погрешность, которая немного увеличит показания мультиметра. Затем переключают режим мультиметра на предел 20 кОм и измеряют величину сопротивления второй обмотки (между выводом К и медным наконечником, в который вставляется высоковольтный провод).

Сопротивление должно находиться в диапазоне 1 килоом до 3 килоом (2000 – 3000 Ом).

Проверить таким методом катушку с встроенным импульсным усилителем нельзя, так как к ее выводам не подключен вывод первичной обмотки. Частая неисправность индивидуальных устройств – пробой ограничивающего резистора. Он находится под резиновым удлинителем конструкции катушки, который легко демонтируется. Резистор следует извлечь и измерить его сопротивление мультиметра на пределе 20 килоом. Оно должно быть в пределах от 1 до 3 килоом.

Мегаомметр

Также можно оценить сопротивление изоляции, если в распоряжении имеется мегаомметр. Сопротивление изоляции (между медным контактом, в который вставляется высоковольтный провод свечи и корпусом) должно быть более 300 мегаом. Это измерение носит оценочный характер. Если сопротивление меньше, катушка вероятно неисправна, больше – вероятно исправна, точнее судить нельзя.

Простую трехвыводную катушку можно проверить «на весу», то есть, собрав простейшую схему. К выводу + подключают напряжение с АКБ +12В, вставляют в разъем высоковольтный провод, на второй вывод которого соединяют свечу. Корпус свечи соединяют с металлической частью двигателя. Далее соединяют к контакту К многожильный изолированный проводник сечением от 2 кв.мм. Держась за изоляцию, другим зачищенным концом провода кратковременно касаются металлической части двигателя. Должна проскакивать искра в мете касания двигателя и через свечу. В электронных катушках искра свечи менее интенсивная. Долго экспериментировать подобным методом нельзя.

На некоторых специализированных СТО есть самостоятельно изготовленные стенды для проверки. Их использование требует специальных методов.

Советы

Для того, чтобы катушка проработала дольше, соблюдайте правила:

•  устанавливайте устройство на штатные крепления;
•  не загромождайте место устройства, обеспечивая хорошую вентиляцию;
•  следите за чистотой на корпусе;
•  своевременно (перед началом каждого сезона эксплуатации) проверяйте свечи и высоковольтные провода.

Виды, устройство и принцип работы катушки зажигания

Главным элементом системы зажигания, то есть воспламенения топливовоздушной смеси, в двигателях внутреннего сгорания является катушка зажигания или трансформатор. С ее помощью подается высокое напряжение на свечи, что приводит к возникновению искры. Если катушка неисправна, нарушается работа всей системы зажигания, двигатель может существенно снизить свою мощность или совсем перестать работать.

Виды катушек зажигания

Основными параметрами катушек зажигания являются следующие характеристики:

• Индуктивность первичной обмотки – способность накапливать энергию.
• Коэффициент трансформации – во сколько раз увеличивается напряжение, подаваемое от аккумулятора.
• Сопротивление обмоток. Для каждой модели есть свой диапазон, так для обмотки низкого напряжения сопротивление может быть 3-3,5 Ом, а для обмотки высокого – 5000-9000 Ом.
• Энергия образующейся искры.
• Напряжение пробоя – величина высокого напряжения катушки, при котором на электродах свечи происходит пробой воздушного зазора и формируется искра.

Наибольшее распространение получили три вида конструкций катушек зажигания: общая, индивидуальная и двухвыводная.

Классическая конструкция катушки зажигания

Общее устройство катушки зажигания

Самые простые катушки имеют две медные обмотки до 150 витков в первичной и до 30000 во вторичной. Обе обмотки изолированы, что предотвращает возникновение короткого замыкания.

Корпус представляет собой стакан с крышкой, на которую выведены контакты первичной обмотки. Вторичная обмотка расположена внутри первичной и соединена одним концом с обмоткой низкого напряжения.

Второй конец также выведен на крышку бобины и предназначен для подключения цепи, соединяющей трансформатор со свечой. Внутри обмоток находится железный сердечник, увеличивающий силу формирующегося внутри магнитного поля.

Такие конструкции на сегодняшний день практически не применяются в автомобилестроении. Однако их еще можно встретить при ремонте старых авто и других транспортных средств.

Конструктивные отличия индивидуальных катушек

Этот тип используется преимущественно в электронных системах. Принцип работы индивидуальной катушки зажигания аналогичен классической. Конструктивно она также имеет обмотки высокого и низкого напряжения, но в отличие от классической схемы, первичная находится внутри вторичной. Также, вместо одного сердечника, их два – внешний и внутренний.

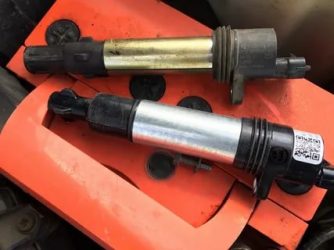

Индивидуальные катушки зажигания. Компактная (слева) и стержневая (справа)

Первый находится внутри первичной обмотки, а второй – вокруг вторичной. Обмотка высокого напряжения индивидуальных катушек зажигания оснащается специальным диодом. Он отсекает токи высоких напряжений.

Индивидуальные катушки разделяют на два типа, которые отличаются конструкцией сердечника: компактные и стержневые. Последние могут объединяться в модули по четыре штуки. За один цикл индивидуальная катушка формирует одну искру, что обуславливает необходимость синхронизации всех катушек относительно распредвала двигателя.

Двухвыводные катушки зажигания

Конструкция сдвоенной (двухвыводной) катушки зажигания аналогична классической схеме, но единственным отличием является наличие двух выводов от обмотки высокого напряжения. Такая конструкция позволяет формировать искру одновременно на двух свечах (на два цилиндра двигателя). В первом из них зажигание происходит в конце такта сжатия топливовоздушной смеси, а во втором – на этапе выпуска отработавших газов (вхолостую).

Двухвыводная катушка зажигания

Такие конструкции используются в двигателях с четным числом цилиндров. Они позволяют упростить систему зажигания, а также исключить из схемы распределитель. Подключаются сдвоенные трансформаторы двумя способами:

• оба контакта соединяются со свечами высоковольтной проводкой;
• один контакт соединен наконечником (напрямую со свечой), а второй – высоковольтной проводкой.

Для четырехцилиндровых двигателей могут применяться четырехвыводные катушки, которые фактически являются системой из пары двухвыводных.

Сухие и маслозаполненные катушки

В классической конструкции катушки системы зажигания внутреннее пространство заполнено трансформаторным маслом. Это необходимо для того, чтобы под действием тока ее обмотки не перегревались. Сам корпус такой бобины изготавливается из металла, что не всегда рационально.

Поэтому в большинстве современных автомобилей используется альтернативная конструкция – «сухой» трансформатор. Она не имеет корпуса, а покрыта слоем эпоксидного компаунда, который служит одновременно и корпусом, защищающим от загрязнений и влаги, и системой охлаждения.

Помимо этого, в ряде импортных автомобилей используются комбинированные модели, объединяющие контактный коммутатор и сухую катушку или же предполагающие интеграцию катушки в распределитель.

Срок службы и неисправности катушек зажигания

Теоретически современные катушки зажигания имеют срок эксплуатации 60-80 тысяч километров пробега автомобиля. Однако реальные показатели во многом зависят от условий эксплуатации. Причин возникновения неисправностей может быть множество:

• Короткое замыкание на обмотках.
• Перегрев катушки.
• Износ в результате длительной эксплуатации или повышенной вибрации.
• Превышение времени зарядки. Чаще всего это происходит когда аккумулятор автомобиля не обеспечивает нужного уровня напряжения.
• Разгерметизация основных узлов двигателя и топливной системы.
• Повреждение корпуса.

В современных автомобилях бортовой компьютер сигнализирует о неисправности катушки включением на приборной панели индикатора Check Engine. Помимо этого, признаками нарушения работы являются:

• Отклонение сопротивления обмоток трансформатора от нормативной величины. Диагностируется при помощи тестера.
• Периодический или полный отказ одного или нескольких цилиндров двигателя, что снижает его мощность.
• Ухудшение работы ДВС при холодной (морозной) погоде или при высокой влажности воздуха.
• Отказ в работе двигателя при резком нажатии на педаль газа.
• Слабый разгон автомобиля.

Из-за особенностей конструкции ремонт катушек зажигания невозможен, и при обнаружении неполадок они просто меняются на новые. Проводить диагностику состояния и их замену лучше в сервисных центрах, поскольку от точности работы этого элемента системы зажигания зависит работа двигателя и автомобиля в целом.

(1 5,00 из 5)
системы зажигания, то есть воспламенения топливовоздушной смеси, в двигателях внутреннего сгорания является катушка зажигания или трансформатор. С ее помощью подается высокое напряже…» /> Загрузка…
