Газораспределительный механизм состоит из распределительного вала, шестерен его привода, деталей крепления распределительного вала, толкателей, штанг толкателей, коромысел, деталей крепления коромысел и клапанов с пружинами и тарелками пружин.

Распределительный вал ГАЗ-24

Распределительный вал – стальной кованый, имеет пять опорных шеек. Шейки опираются на запрессованные в блоки втулки из малоуглеродистой ленты, залитой баббитом. Для удобства обработки и сборки диаметры шеек различны: диаметр первой шбики 52 мм, второй 51 мм, третьей 50 мм, четвертой 49 мм, пятой 48 мм. Профили впускного и выпускного кулачков вала одинаковые. Кулачки по ширине шлифованы на конус с углом 10′ -± 2’30”.

Вследствие того, что рабочая поверхность торца толкателя сферическая, а кулачки конусные, точка касания торца толкателя с кулачком несколько смещена относительно оси толкателя. Это смещение вызывает вращение толкателей во время работы, благодаря чему достигается их равномерный износ.

Для повышения износостойкости кулачки, опорные шейки, эксцентрик привода топливного насоса и шестерня привода масляного насоса и распределителя зажигания, выполненные как одно целое с валом, подвергнуты поверхностной закалке.

Распределительный вал 7 приводится во вращение от коленчатого

вала шестернями с косыми зубьями (рис.23). На коленчатый вал насажена стальная шестерня, а на распределительный для обеспечения бесшумной работы – текстолитовая с чугунной ступицей. Обе шестерни имеют по два резьбовых отверстия для съемника.

От осевых перемещений распределительный вал удерживается упорным стальным фланцем 67 который расположен с зазором ОД – 0,2 мм между торцом шейки распределительного вала и ступицей шестерни 4. Фланец привернут к блоку двумя болтами. Необходимый зазор обеспечивается тем, что распорная втулка 5, зажатая между шестерней и шейкой вала, толще упорного фланца на 0,1-0,2 мм.

Для улучшения прирабатываемости рабочие поверхности упорного фланца фосфатированы. Шестерня закреплена на распределительном валу при помощи шайбы 2 и болта 1, ввернутого в резьбовое отверсаие на торце вала.

Правильность фаз распределения обеспечивается установкой шестерни по меткам; метка 0 на шестерне коленчатого вала должна совмещаться с риской у впадины зуба на текстолитовой шестерне (рис. 24).

Толкатели ГАЗ-24

Толкатели стальные, наружный диаметр 25 мм. Торец толкателя, работающий по кулачку, наплавлен отбеленным чугуном и обработан по сфере с радиусом 750 мм. Внутри толкателя сделано сферическое углубление радиусом 8,73 мм, в которое упирается нижний наконечник штанги. Вблизи нижнего торца просверлены два отверстия для стока масла из внутренней полости толкателя.

Толкатели по наружному диаметру и отверстию под толкатели в блоке цилиндров разбиты на две размерные группы, отмечаемые маркировочной краской. При сборке толкатели следует устанавливать в отверстия, отмеченные той же краской (табл. 4).

Штанги толкателей ГАЗ-24

Для обеспечения стабильности зазоров в клапанном механизме при нагревании или охлаждении двигателя ппаяги толкателей выполнены из дюралюминиевого прутка; на концы ниангп напрессованы стальные наконечники. Сферические поверхности наконечников термически обработаны. Нижний наконечник, опирающийся толкатель, обработан по сфере радиусом 8,73 мм, а верхний наконечник, входящий в углубление регулировочного винта коромысла, – по сфере радиусом 3,5 мм. Общая длина штанги равна 281 мм для двигателя: 24Д и 284,5 мм для двигателя 24-01.

Коромысла ГАЗ-24

Коромысла 5 (рис. 25), одинаковые для всех клапанов, стальные. В отверсаие ступицы коромысла запрессована втулка, свернутая из ленты оловянистой бронзы. На внутренней поверхности вчулки сделана канавка для равномерного распределения смазки по всей поверхности и подвода ее к отверстию в коротком плече коромысла.

Длинное плечо коромысла заканчивается термически обработанной цилиндрической поверхностью, опирающейся на торец стер/кня клапана 10. В конце короткого плеча выполнено резьбовое отверстие, в которое ввертывае!ся регулировочный винт 8. В нижнем конце регулировочного винта имеется сферическое углубление для наконечника штанги 9, а в верхнем конце – прорезь для отвертки.

Конец винта со сферическим углублением закален.

Регулировочный винт имеет центральный канал, соединенный через поперечный канал и проточку на резьбовой части винта с каналом в коромысле. Через эти каналы масло подводшся к верхнему наконечнику штанги. Регулировочный винт стпорится контргайкой.

Коромысла установлены на полой стальной оси, которая закреплена на головке цилиндров при помощи четырех: стоек из ковкого чугуна и шпилек, пропущенных через стойки. Четвертая (задняя) стойка имеет на нижней плоскости фрезерованный паз, служащий для подвода масла.

От осевого перемещения коромысла удерживаются спиральными распорными пружинами, прижимающими их к стойкам. Крайние коромысла удерживаются от перемещения плоскими пружинами, которые закреплены на оси при помощи шайб и шплинтов, пропущенных через ось. Для увеличения износостойкости наружная поверхность оси под коромыслами закалена.

Под каждым коромыслом в оси просверлено отверстие для смазки.

Клапаны ГАЗ-24

Клапаны изготовлены из жаропрочных сталей: впускной клапан – из хромокремнистой, а выпускной – из хромоникельмарганцовистой с присадкой азота. На рабочую фаску выпускного клапана дополнительно наплавлен более жаростойкий хромоникелевый сплав.

Диаметр стержня обоих клапанов 9 мм. Тарелка впускного клапана – тюльпанообразная диаметром 47 мм, выпускного – плоская диаметром 36 мм. Угол седла обоих клапанов 45°. Высота подъема клапанов 9,5 мм.

Впускной клапан открывается за 12° до в. м. т. и закрывается через 60° после н. м. т. Выпускной клапан открывается за 54° до н. м. т. и закрывается через 18° после в. м. т Указанные фазы действительны при зазоре между коромыслами и клапанами, равном 0,45 мм. Рабочий зазор установлен для первого и восьмого клапанов в пределах 0,30-0,35 мм, а для всех остальных — 0,35- 0,40 мм. Зазоры проверяют и устанавливают на холодном (20° С) двигателе. При увеличенных зазорах возникает стук клапанов, а при уменьшенных возможно неплотное прилегание клапана к седлу и прогорание клапана.

На конце стержня клапанов сделана выточка для сухариков 3 тарелки пружины клапана, а на стержне впускных клапанов имеется еще выточка для маслоотражательного колпачка 1. Пружина 6 клапана с переменным шагом витков изгоювлена из термически обработанной высокопрочной пружинной проволоки и подвергнута дробеструйной обработке. Пружина опирается на головку цилиндров через опорную шайбу 13 концом, имеющим меньший шаг витков.

Тарелки пружины клапана изготовлены из стали.

Клапаны работают в металлокерамических направляющих втулках 12. Втулки изготовлены прессованием с последующим спеканием смеси из железного, медного и графитового порошков и обработаны окончательно после запрессовки в головку. Антифрикционные качества таких втулок высоки.

Для уменьшения количества масла, просасываемого через зазоры между втулкой и стержнем впускного клапана в цилиндр, на стержень клапана под тарелкой пружины надет маслоотражательный колпачок, изготовленный из маслостойкой резины.

Регулировка зазоров в клапанном механизме ГАЗ-24

Периодически следует проверять зазоры между носком коромысла и торцом стержня клапана и при необходимости их регулировать. Зазоры проверяют и регулируют только на холодном двигателе.

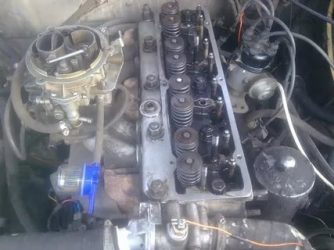

Для регулировки зазоров необходимо снять крышку коромысел, предварительно отсоединив трубку вакуумного регулятора распределителя зажигания.

Коленчатый вал надо повернуть в такое положение, при котором метка в м т. (второй паз по ходу шкива) на ободке шкива коленчатою вала совпадает с указателем на крышке распредеяительных шестерен, а оба клапана первого цилиндра закрыты (коромысла этих клапанов при этом должны свободно качаться в пределах зазора). В этом положении вала проверяют и при необходимости регулируют зазор в клапанном механизме первою цилиндра (рис. 26). После регулировки затягивают контргайку и снова проверяют зазор.

Затем поворачивают коленчатый вал на пол-оборота, проверяют и при необходимости регулируют зазор в клапанном механизме второго цилиндра. Далее, повернув вал еще на поя-оборота, выполняют те же операции с клапанами четвертого цилиндра и, наконец, после поворота вала еще на пол оборота – с клапанами третьего цилиндра.

https://www.youtube.com/watch?v=HsDA80STFUA

Указанные выше величины зазоров не следует уменьшать даже при наличии некоторого (;тука, так как это может вызвать на некоторых режимах работы двигателя неплотное прилегание клапана к седлу, что создает возможность его прогорания. Небольшой стук клапанов хотя и неприятен на слух, но не вызывает нарушения нормальной работы двигателя.

Источник: long-vehicle.narod.ru

Communities › ГАЗ Волга › Blog › Регулировка клапанов 24 д

Газ 2402 80 г.в. стоит змз 24д. Стоит газ.
Хочу отрепетировать зазоры между клапанами. Есть у кого таблица размеров зазора. Я так понял у 24д и змз 402 зазоры немного разные.

Comments 29

0,4 делай! А вообще в книге умной было написано так: при резком ускорении клапана должны прозвякивять, а потом — тишина.

на своей бывшей делал по всем 0.40… да и на всех…

На 24д ставь все 0.35, а 1-ый и 8-ой по 0.30 — мощи побольше будет. Некоторые и по 0.25-0.20 ставят и ничего, бегают машинки

А инструкцию погуглить?

На мой взгляд, оптимальный зазор — 0,35 на все клапана. И не трещит, и не пережаты.

Люди на 24д без щупов клапана регулируют. (да все двс с верхними распредвалами так наверно можно) Сам присутствовал и затем таким же способом регулировал. Главное кривым и отверткой найти ВМТ поршня. Ну а там все просто — затягиваешь или откручиваешь гайку и пальчиком проверяешь вращение рокера если туго вращается, слегка ослабляешь.

Дяденька который научил сказал чтобы с щупами близко не подходил к мотору! Кароче это видеть нужно.Написал пост для того что может найдешь старого моториста с руками в место щупов.

Еще добавлю — в свечной канал лучше не отверткой лазить в поисках поршня, а просто отверстие заткнуть тряпкой и когда кривым вращаешь вал в момент нахождения поршня в ВМТ тряпку выбьет из свечного канала.

Регулировка клапанов за 2 часа своими руками? запросто!

Автор temass On Апр 19, 2017

Каждый цилиндр автомобильного двигателя оснащен минимум одной парой клапанов (впускной и выпускной). Как понятно из названия, их основная задача — впускать горючую смесь и выпускать отработанные газы.

Работать им приходится в экстремальных условиях высоких температур, а, следовательно, для правильной их работы необходимо учесть один главный фактор — тепловое расширение. То есть, на холодном двигателе между кулачком распредвала и клапаном должен присутствовать некоторый зазор, в противном случае может случиться их прогорание.

Следует понимать, что слишком большой зазор ведет к значительной потери мощности.

Для каждого автомобиля пробег, через который должна производиться регулировка клапанов, прописана в технической документации. Некоторым двигателям, например шестнадцатиклапанным десяточным, регулировка зазоров клапанов не нужна, там зазоры клапанов регулируются гидрокомпенсаторами.

Надеюсь, после такого вступления, стало понятно, зачем регулировать клапана.

Любая автомастерская за небольшие деньги и в максимально короткие сроки может выполнить эту процедуру.

Список приспособлений и инструментов

Перед началом работ, необходимо убедиться в наличии у себя, а при необходимости докупить:

1. Щупы различной толщины, продаются набором с шагом в 0,05 мм.
2. Регулировочные шайбы.
3. Как таковое приспособление для регулировки.
4. Пинцет, набор гаечных ключей, отвертка.
5. Герметик и прокладка крышки.
6. По необходимости, возможно, придется докупить рокера.

Как регулировать клапана

• Отсоединяются патрубки, при необходимости демонтируется корпус воздушного фильтра.
• Отключаются высоковольтные провода, в обязательном порядке выкручиваются свечи.
• Снимается верхняя крышка блока цилиндров.
• Для проворота вала двигателя снимается либо переднее колесо, либо крышка ремня ГРМ.

Работы на ВАЗ 2109, ВАЗ 2110 карбюратор и инжектор

Основной этап на примере ВАЗ 2109.

• Прокручиваем распредвал до тех пор, пока кулачки распредвала не займут положение, изображенное на рисунке 1.
• При помощи щупов замеряем зазоры. Согласно технологической документации для ВАЗ 2109, да и для большинства автомобилей этой фирмы, оптимальный зазор для впускного находится в пределах 0,25 — 0,35 мм, для выпускного в пределах 0,15-0,25 мм. Если значения разнятся от необходимых, следует проводить дальнейшие работы.

Рис.1.

• При помощи приспособления между стаканом и распредвалом вставляем фиксатор (рис.2)
• На этом этапе нам понадобится пинцет. С его помощью извлекается старая регулировочная шайба. На одной из сторон которой указан её исходный размер. Учитывая разницу между существующим зазором и желательным, подбираем новую шайбу. На регулировочный клапан в стакан, промаркированной стороной вниз кладем новую шайбу.
• Шайба должна вращаться в стакане свободно.
• На заключительном этапе извлекаем фиксатор.

Для остальных действия производятся в том же самом порядке. В конце работ еще раз промеряем все полученные зазоры.

Рис.2

Как видите правильно регулировать клапана — работа не столько сложная, сколько муторная.

На ВАЗ 2109 для того, чтобы правильно отрегулировать клапана следует знать, что настройка происходит попарно 1-3 далее 5-2 далее 8-6 и в конце 4-7.

ВАЗ 2107, 2106, ЯМЗ 238 и вообще любая классика

В отличие от предыдущего варианта, здесь нам не понадобится набор шайб, вместо них возьмем гаечные ключи на 17 и на 13.

• По меткам выставляем ГРМ.
• С лева направо отсчитываем 6 и 8 клапана. Именно их можно регулировать при таком положении газораспределительного механизма.

Пробуем просунуть щуп между кулачком распределительного вала и рычагом (ротором). Если щуп на 0,15 проходит с легким защемлением, здесь регулировка не нужна.(рис.3)

Рис.3.

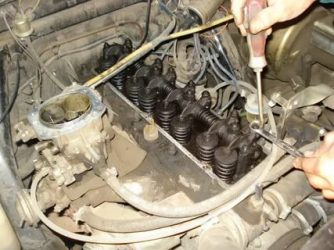

• В противном случае ослабляется гайка на 17 и регулировочный болт на 13 позволяет выставить необходимый зазор.
• После этого контргайка затягивается до предела. Обязательно! После законтривания проверьте зазор, он может сместиться в сторону уменьшения. При необходимости повторите действия по регулировке.

После того, как настроили 6 и 8, проверните коленчатый вал на 180 градусов. (именно коленчатый, а не распределительный). В таком положении можно настроить клапана №4 и №7, еще 180 градусов — №1 и №3, еще 180 — №2 и №5.

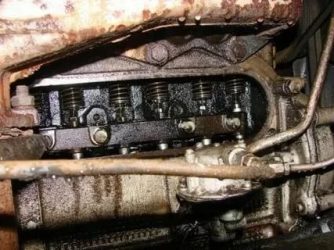

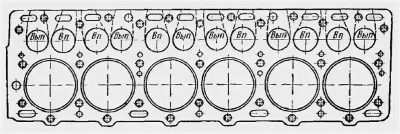

С помощью болтов происходит и регулировка клапанов газ 52 . Для этого в ВМТ регулируются выпускные на цилиндрах №1, №3, №5 и впускные цилиндров №1, №2, №4. После проворота коленчатого вала на один оборот можно отрегулировать выпускные №2, №4, №6 и впускные №3, №5, №6. Размеры зазоров на рисунке №4.

Рис.4

Регулировка дизельных ЯМЗ 238 производится аналогично.

Регулировка логан

Зазоры выставляются:

• впускные -0,1 — 0,15;
• выпускные 0,25 — 0,3.

Регулируются болтами.

• Со стороны водителя поддомкрачивается автомобиль.
• Включается 4 передача.
• Колесо вращается, до появления на шестерне распределительного вала латинской буквы F.
• Можно выставлять клапана цилиндра №1.
• Поворотами на ½ коленвала регулируются дальше 3, 4 и 2 цилиндры.

Во всех случаях сборка производится в обратном порядке.

Газ 53 регулировка клапанов

статьи Загрузка…

Здравствуйте Уважаемые друзья! Сегодня мы научимся регулировать клапана. Вернее будет сказать правильно научимся регулировать клапана. Я буду описывать как сам делаю регулировку клапанов на двигателях Змз 511. Вообще то, регулировка клапанов: где они регулируются обычным способом ( я имею ввиду под понятием «обычный способ» ключ, отвертку и щуп) будь то Газончик, будь то Зил или двигатель л/а, да хоть дизельный двигатель.

Клапана регулируются примерно одинаково, надо просто соблюсти на сколько градусов крутить коленвал или распредвал. И обязательно величину зазора, для каждого двигателя свои параметры. (Есть разница даже между впускными и выпускными клапанами, но это не так критично).
Не могу еще не сказать что есть еще двигателя где зазоры клапанов регулируются не щупом, а так называемыми пятаками:

то есть величина нужного размера зазора подгоняется толщиной подходящего пятаки. Пятаки, как я думаю Вы догадались, бывают разной толщины и толщина у них меряется с помощью микрометра-микронами. Так то на них размеры выжжены лазером, но бывает такое что размер не видно, протерт, вот тут и приходит на помощь микрометр. Такой способ регулировки пока на наших отечественных грузовиках не встречается (про иномарки не берусь говорить не знаю). А вот на л/а такой способ уже давнооо применяется как первые переднеприводные ВАЗы начели выпускать с тех пор и посей день применяется.

Еще есть один вид двигателей, где вмешательство наше не требуется, то есть клапана регулировать не нужно. Зазоры на клапанах регулирует специальный гидрокомпенсатор, вернее зазора нет он компенсируется специальным гидрокомпенсатором.

Правильная работа гидрокомпенсаторов зависит непосредственно от давления масла в двигателе. Но это отдельная тема как нибудь про это напишу, но не сегодня и так не много отвлекся от темы.

Первый способ!

И так как я уже говорил буду описывать как сам регулирую. Пока не каких проблем и жалоб не было.

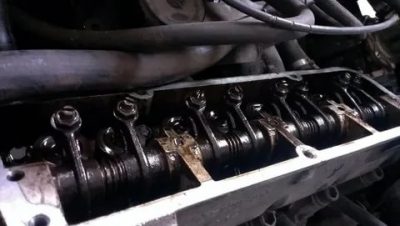

В первую очередь нужно вскрыть клапанную крышку и снять коромысла.

А зачем снимать спросите Вы, затем что бы проверить нет ли выработки на коромыслах. Если у двигателя уже много моточасов то выработки на коромыслах не избежать. На каком месте появляется выработка я указал стрелочкой на картинке

Плоскость которая указана на картинке должна быть именно такой. Если же есть выработка то нужно от нее избавится. Нужно коромысла зажать на тиски и плоским напильником (рашпилем) довести до такого состояния чтобы не было не каких выработок. Иначе удачи не видать :). И так с каждым коромыслом. При этом не обязательно снимать коромысла с оси коромысел, как показано на картинке, можно выровнять, то есть избавится от выработки и в собранном виде.

И так мы выровняли коромысла избавились от выработки теперь установите на место коромысла и продолжим.

Теперь снимаем крышку распределителя зажигания (трамблера). Можно вообще, крышку трамблера со свечными проводами, убрать в сторону чтобы не путались под ногами:). Если Вы вдруг боитесь запутаться, с порядком присоединения проводов высокого напряжения от трамблера к свечам, то можете почитать, тут все есть. Так что убирайте, провода с крышкой трамблера, смело в сторону, мешаться только будут.

Установка в ВМТ поршень первого цилиндра

А теперь нам нужно выставить на ВМТ (Верхнюю Мертвую Точку) поршень первого цилиндра и именно в такте сжатия. А как нам быстренько узнать именно такт сжатия или нет. Вставляем рукоятку для ручного пуска, или как он там по научному называется (где то он горбач , а где то кривой, думаю Вы поняли о чем я ). И крутим до того момента пока не совпадут метки на шкиве коленчатого вала и в передней крышке двигателя:

А-это метка на передней крышке двигателя, В-соответственно это метка на шкиве коленчатого вала. Тем самым мы с Вами выставили поршень первого цилиндра ВМТ.

И так когда совпали эти метки это еще не значит что можно приступать к регулировке, нам еще нужно убедиться что в первом цилиндре именно такт сжатия. Есть простых два способа:

1. Нужно открутить свечу с первого цилиндра вставить вместо свечи какой нибудь пыж желательно резиновый. И крутить ручкой до совпадения меток и именно в момент совпадения меток в такте сжатие пыж вылетит, то есть сжатием его просто выдует. И это будет именно такт сжатия.
2. Можно еще вторым способом, более быстрый чем вышеуказанный, проверить такт сжатия. После совпадение меток на шкиве и передней крышке, бегунок трамблера должен смотреть назад по ходу автомобиля. Это будет соответствовать тому что подается искра на первый цилиндр двигателя. А искра подается именно в такт сжатия(Если бегунок смотрит вперед это будет сжатие в 6 цилиндре). ТО есть повторю еще раз: когда крутите рукояткой двигатель бегунок тоже крутится. При совпадении меток А и В бегунок должен смотреть назад своей контактной, медной пластиной (назад по ходу авто).

Вот теперь мы с Вами определили ВМТ и такт сжатия в первом цилиндре и можно смело регулировать клапана. Зазоры в клапанах ставьте 0.30 мм и не ошибетесь. 0.30 щуп должен ходить с небольшим усилием , а 0.25 проходить легко вот тогда у Вас будет отличный зазор поверьте всегда так делаю и Вам рекомендую. И так после регулировки в первом цилиндре крутим двигатель на 90° то есть на четверть оборота и регулируем в пятом цилиндре и так далее и т.п. Вот порядок: 1-5-4-2-6-3-7-8 .

Второй способ!

Еще не могу Вам сказать, что есть еще один способ регулировки клапанов. Это «регулировка в два оборота» как это понять? Да очень просто:

1. Сначала все также выставляете поршень первого цилиндра в ВМТ и именно в такте сжатия. Потом регулируете следующие клапана:

• Впускные клапана 1,3,7 и 8 цилиндра;
• Выпускные клапана 1, 2, 4 и 5 цилиндра.

2. Остальные клапана регулируете после того как повернете коленчатый вал на 360 гpaдycoв, то есть на один оборот. И на этом все.

Главное помните: клапана нужно регулировать на холодном двигателе или не раньше трех часов после того как заглушили. А в летние и жаркие дни и того больше. Но если Ваш автомобиль стоит на улице и Вы регулируете в зимний период, надо завести двигатель и дать поработать, некоторое время, минут 4-5 вполне будет достаточно, но не более.

Читать еще:  Регулировка клапанов газ 3307

Абсолютно на холодном двигателе делать регулировку клапанов тоже не рекомендуется особенно в зимний период.

Регулировка клапанов Газ-66 на двигателе ЗМЗ 511!

При регулировке клапанов Газ-66 с двигателем Змз-511, не какой разницы нет, все также как и при регулировка клапанов на Газ-3307 и Газ-53 с двигателем ЗМЗ 511.

Но есть один момент. Просто есть разница в расположений меток на шкиве и передней крышке двигателе. Вот на Газ-66 как раз таки метки расположены не на шкиве и крышке, а сзади на маховике и кожухе (задней балке) двигателя. Все остальное точно так же как на Газ-3307 и Газ-53. Вот тут я сделал кое какой снимок, вдруг если кто не знает. Откроете соответствующий лючок, на задней балке двигателя, и увидите метку и стрелку на снимке все видно.

Порядок работы цилиндров можете посмотреть вот тут вдруг если боитесь ошибиться.

Ну что же я на этом заканчивая мы с Вами сегодня отрегулировали клапана на ЗМЗ 511.

Если вдруг, Вы что то не нашли, или у Вас просто нет времени на поиски, то я рекомендую ознакомиться со статьями в категорий «Ремонт ГАЗ

Регулировка клапанов Газ 3307 и Газ 53

   Здравствуйте Уважаемые друзья! Сегодня мы научимся регулировать клапана. Вернее будет сказать правильно научимся регулировать клапана. Я буду описывать как сам делаю регулировку клапанов на двигателях Змз 511. Вообще то, регулировка клапанов: где они регулируются обычным способом ( я имею ввиду под понятием «обычный способ» ключ, отвертку и щуп) будь то Газончик, будь то Зил или двигатель л/а, да хоть дизельный двигатель.

   Клапана регулируются примерно одинаково, надо просто соблюсти на сколько градусов крутить коленвал или распредвал. И обязательно величину зазора, для каждого двигателя свои параметры. (Есть разница даже между впускными и выпускными клапанами, но это не так критично).
    Не могу еще не сказать что есть еще двигателя где зазоры клапанов регулируются не щупом, а так называемыми пятаками:

то есть величина нужного размера зазора подгоняется толщиной подходящего пятаки. Пятаки, как я думаю Вы догадались, бывают разной толщины и толщина у них меряется с помощью микрометра-микронами. Так то на них размеры выжжены лазером, но бывает такое что размер не видно, протерт, вот тут и приходит на помощь микрометр.    Такой способ регулировки пока на наших отечественных грузовиках не встречается (про иномарки не берусь говорить не знаю).

А вот на л/а такой способ уже давнооо применяется как первые переднеприводные ВАЗы начели выпускать с тех пор и посей день применяется.      Еще есть один вид двигателей, где вмешательство наше не требуется, то есть клапана регулировать не нужно. Зазоры на клапанах регулирует специальный гидрокомпенсатор, вернее зазора нет он компенсируется специальным гидрокомпенсатором.

    Правильная работа гидрокомпенсаторов зависит непосредственно от давления масла в двигателе.

Но это отдельная тема как нибудь про это напишу, но не сегодня и так не много отвлекся от темы.

Регулировка клапанов на двигателях автомобилей ГАЗ

Горьковский автомобильный завод успешно работает с 1932 года, и за это время создал немало легковых авто и грузовиков, некоторые модели машин стали легендами российской автомобильной промышленности. Двигатели этих автомобилей еще двадцать назад не имели гидравлических компенсаторов в газораспределительном механизме, и регулировка клапанов ГАЗ выполнялась вручную.

• 1 Регулировка клапанов на автомобилях ГАЗ
• 2 Порядок регулировки клапанов ГАЗ
• 3 Регулировка клапанов ГАЗ 402
• 4 Регулировка клапанов ГАЗ 53
• 5 Регулировка клапанов ГАЗ 3307
• 6 Нюансы при регулировке клапанов на автомобилях ГАЗ

Первые три десятилетия на Горьковском автозаводе разрабатывались собственные моторы, но на рубеже пятидесятых и шестидесятых годов прошлого столетия был построен завод по производству моторов в Заволжье, на котором до сих пор выпускаются двигатели и моторные детали для «газовских» машин. Чтобы двигатель ЗМЗ мог работать бесперебойно, он нуждается в техническом обслуживании, в том числе и в регулировке клапанов.

Регулировка клапанов на автомобилях ГАЗ

В регулировке клапанов нуждаются двигатели легковых автомобилей «Волга» ГАЗ 21, ГАЗ 24 (или 2410), ГАЗ 3110, а также грузовиков ГАЗ 53 и ГАЗ 3307. Если вовремя не регулировать клапана, они будут стучать, а при слишком больших или маленьких зазорах мотор не сможет работать стабильно и выдавать положенную мощность.

В клапанах должны быть определенные зазоры, если зазоры слишком маленькие или их нет совсем:

• клапана не будут герметично прилегать к седлам в головке блока (ГБЦ), в результате в цилиндрах не будет создаваться необходимого сжатия топливной смеси, мотор потеряет мощность;
• от неплотного прилегания к седлам клапана прогорают.

Если зазор слишком большой, в газораспределительном механизме возникает стук, клапана открываются в недостаточном объеме, и так же теряется мощность ДВС.

На всех моторов ЗМЗ клапана регулируются с помощью регулировочных винтов, для того чтобы винты не раскручивались, сверху они фиксируются контргайками. В различных руководствах и инструкциях по эксплуатации указаны разные зазоры в клапанах, но считается, что они должны быть в пределах от 0,25 до 0,45 мм. Как регулировать зазоры, на горячем или холодном двигателе, давно ведутся споры, хотя во всех книжных руководствах рекомендуется регулировку клапанов на автомобилях ГАЗ делать на холодную.

Порядок регулировки клапанов ГАЗ

К двигателям Заволжского завода, которые нуждаются в регулировке клапанов, относятся ДВС ЗМЗ-402 (устанавливались на «Волгах») и ЗМЗ-53 (ЗМЗ-511) для грузовиков в различных модификациях. ЗМЗ-402 является четырехцилиндровым мотором, порядок работы цилиндров этого двигателя – 1-2-4-3. Двигатели типа ЗМЗ-53 – восьмицилиндровые, цилиндры работают в порядке 1-5-4-2-6-3-7-8.

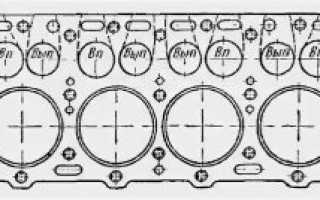

  Клапана на ДВС всегда регулируют, руководствуясь порядком работы, и стараются начинать регулировку с первого цилиндра, когда его поршень находится в верхней мертвой точке.
Так как 8-ми и 4-х цилиндровые моторы имеет разную конструкцию, то и порядок регулировки клапанных зазоров у них разный.

Ниже в статье мы рассмотрим, как выполнить регулировку для того и другого типа двигателя.

Регулировка клапанов ГАЗ 402

Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

• распределительный вал, он вращается в пяти опорах блока цилиндров;
• распредшестерня, передает движение от коленвала распределительному валу;
• 8 толкателей, приводятся в движение кулачками распредвала;
• 8 алюминиевых штанг;
• ось коромысел, на которой находится сами коромысла (8 шт.) с регулировочными винтами;
• выпускные и впускные клапана, расположенные в головке блока цилиндров.

Когда распределительный вал вращается, происходит поднятие и опускание клапанов в головке блока. Точно так же, как и все другие современные двигатели, ЗМЗ-402 работает по четырехтактной схеме:

• сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
• затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
• происходит рабочий ход;
• последний этап в процессе – выпуск отработанных газов.

Когда совершается сжатие, оба клапана закрыты и герметичны – регулировку клапанов выполняют именно в таком положении. Чтобы камера сгорания была герметичной в момент сжатия, между штоком клапана и коромыслом должен быть тепловой зазор – если его не будет, при расширении металла на горячем двигателе клапан не будет герметично прилегать к посадочному месту (седлу), мотор может потерять мощность, а в некоторых случаях и вовсе не будет запускаться.

Клапана на ЗМЗ-402 можно регулировать двумя способами. В первом варианте регулировка производится следующим образом (в качестве примера возьмем автомобиль ГАЗ 24):

• останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
• открываем капот, снимаем корпус воздушного фильтра;
• снимаем клапанную крышку, она держится на шести болтах;
• прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
• следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
• регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем полоборота двигателя по часовой стрелке (метки должны находиться внизу)
• регулируем оба клапана на втором цилиндре;
• проворачиваем еще полоборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
• делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

Закрываем клапанную крышку, запускаем двигатель и проверяем, как работает мотор. Регулировку клапанных зазоров на всех автомобилях ГАЗ производят с помощью специальных щупов, обычно они собраны в одном наборе.

Есть такое понятие как перекрытие клапанов, и при свободных клапанах первого цилиндра (в ВМТ) будут зажаты оба клапана 4-го цилиндра, а вот на втором и третьем по одному клапану останутся свободными. Поэтому регулировку можно сделать за два проворачивания коленчатого вала:

• выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
• делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

В книгах рекомендуется регулировку проводить на холодную, на крайних клапанах (1 и 8) устанавливать зазор 0,35 мм, на остальных – 0,3 мм. Но на холодную регулировку производить нельзя – алюминиевые штанги с нагревом двигателя расширяются, и зазоры на горячем ДВС в клапанах уменьшаются. Практика показала, что наиболее оптимальный вариант – это регулировка на хорошо прогретом двигателе с зазорами 0,3 мм на всех клапанах. Кстати, точно также производится регулировка клапанных зазоров на машине ГАЗ 21 «Волга».

Регулировка клапанов ГАЗ 53

Двигатель ЗМЗ-53 также имеет нижнее расположение распредвала и верхнее расположение клапанов, но у мотора две ГБЦ, две оси коромысел и 16 алюминиевых штанг. Регулировку клапанов можно произвести двумя способами:

• по каждому цилиндру, проворачивая коленвал каждый раз на четверть оборота;
• за два приема, выставляя ВМТ первого и шестого цилиндров.

При регулировке клапанов за два оборота выставляем ВМТ 1-го цилиндра и регулируем зазоры выпускных клапанов цилиндров 1-2-4-5, впускных – цилиндров 1-3-7-8.  Далее делаем полный оборот коленвала (ВМТ 6-го цилиндра) и регулируем все остальные клапана.

Согласно руководство по эксплуатации на двигателе ЗМЗ-53 также рекомендуется проводить регулировку зазоров клапанов на холодном ДВС. У «газоновского» двигателя штанги значительно короче, чем у ЗМЗ-402, поэтому при нагреве зазор уменьшается меньше. Тем не менее, все же лучше делать регулировку на хорошо прогретом моторе, в таком случае клапана точно не будут зажаты при достижении рабочей температуры ДВС. Зазоры следует выставлять 0,25 мм на всех клапанах.

Регулировка клапанов ГАЗ 3307

Двигатель ЗМЗ-511 (и другие его модификации) устанавливается на автомобиль ГАЗ 3307. Принципиально этот движок совершенно ничем не отличается от мотора ЗМЗ-53, поэтому регулировка клапанов ГАЗ 3307 производится точно так же, как и клапанов на автомобиле ГАЗ 53. Разница между моторами только в конструкции впускного коллектора, камерах сгорания ГБЦ и в некоторых элементах навесного оборудования.

Нюансы при регулировке клапанов на автомобилях ГАЗ

Клапана не всегда поддаются регулировке, в некоторых случаях стук остается даже при установке рекомендуемых зазоров. Причин такого явления может быть несколько:

• изношены кулачки распредвала;
• ось, на которой стоят коромысла, имеет выработку;
• носики коромысел неравномерно сработались;
• износились толкатели;
• сработались сухари пружин.

Если на пяточках коромысел есть выработка, хорошо отрегулировать клапана с помощью щупов не получится, в таком случае следует пользоваться индикатором.

Когда есть дефекты на кулачках распредвала, избавиться от клапанного стука не получится, даже если делать регулировку с помощью индикатора. В этом случае требуется только замена распределительного вала, и никакие регулировки здесь не помогут. Если сработались сухари пружин, отрегулировать зазоры также не удастся, так как коромысла будут убираться не клапан, а в чашку клапанной пружины. Этот дефект удастся устранить установкой новых сухарей.

Источник

Технические характеристики и руководство по ремонту ГАЗ-52

Горьковский завод по выпуску автомобилей Газ 52, в Нижнем Новгороде, входит в число крупнейших предприятий России, два одноимённых продукта, автомобиль и двигатель ГАЗ 52 сыграли решающую роль в популяризации марки. За период создания (1966-1992 годы) было выпущено 1006330 единиц техники, что поставило машину и двигатель в один ряд с самыми узнаваемыми изделиями эпохи.

Автомобиль, грузоподъёмностью 2,5 тонны востребован в сферах народного хозяйства, на то время это прогрессивная, высокотехнологичная машина, что подтверждало участие в выставках. Несмотря на ряд недостатков, применяемая силовая установка считалась «изюминкой» машины, поскольку использовала ряд технических новшеств. При создании агрегата за основу взяли двигатель ГАЗ-51, доработав и усовершенствовав продукт. Сегодня каждый житель региона знаком с образом машины, курсировавшей по дорогам каждого города страны. Хотя прошло столько лет, старенькие грузовики часто «попадаются на глаза», смиренно выполняя поставленные задачи.

ГАЗ-52:

История создания «ГАЗ-52»

Первая опытная партия грузовиков «ГАЗ-52» была изготовлена ещё в 1958 году. Главным конструктором модели был Александр Дмитриевич Просвирнин; ведущими конструкторами – Борис Ильич Шихов и Владимир Дмитриевич Запойнов. Просвирнин разрабатывал и «ГАЗ-51», тогда ещё в роли рядового конструктора. Новый грузовик «ГАЗ-52» выставлялся не только на ВДНХ, но и на зарубежных автосалонах. И на международной выставке в Брюсселе 1958 года даже получил Гран-при среди грузовых машин. Для тех времён это был действительно прогрессивный, высокотехнологичный автомобиль.

Изначально планировалось, что машины данной модели будут комплектоваться двигателями совершенно новой передовой конструкции: с форкамерно-факельной системой зажигания. Это был рядный верхнеклапанный 6-цилиндровый двигатель «ГАЗ-51Ф» мощностью 80 л.с. при 3000 об/мин, с максимальным крутящим моментом 21,5 кГм при 1600-1800 об/мин, степенью сжатия 6,7 и рабочим объёмом 3485 см3, с двухкамерным карбюратором «К-104». Топливо – прежний низкооктановый бензин «А-66».

В этом моторе использовалось раздельное охлаждение головки и блока цилиндров; для повышения износостойкости коленчатого вала были внедрены триметаллические вкладыши коренных и шатунных подшипников с металлокерамическим подслоем (стальная лента, медно-никелевый подслой и антифрикционный свинцовистый сплав СОС-6-6) вместо биметаллических. Кроме того, были введены грязеуловители на коленчатом валу, вместо двух масляных фильтров (грубой и тонкой очистки) смонтирован один центробежный, а взамен обычного однокамерного карбюратора, как уже было отмечено, использовался двухкамерный, новой конструкции.

В прочих местах «ГАЗ-52» также не являлся просто «ГАЗ-51» с другой кабиной». В частности, на машине были установлены:

• новое усиленное сцепление с увеличенным диаметром ведомого диска и фрикционных накладок;
• четырёхступенчатая коробка передач с синхронизатором на третьей и четвёртой передачах,
• кулачковый дифференциал заднего моста повышенного трения, улучшавший проходимость и устойчивость на плохих дорогах, гололёде, бездорожье;
• подвеска с заделкой концов рессор в резиновые подушки.

Однако на практике, в непосредственной хозяйственной эксплуатации, мотор с форкамерно-факельным зажиганием показал себя с негативной стороны. Были выявлены существенные недостатки двигателя «ГАЗ-51Ф»: повторяющиеся с досадной регулярностью затруднения с пуском мотора; нестабильность в работе; многочисленные случаи выхода из строя без видимых причин; чрезмерная сложность регулировки карбюратора.

Отрицательный опыт эксплуатации автомобилей «ГАЗ-52Ф» и безуспешные попытки преодолеть проблемы мотора новой системы в конце концов вынудили специалистов ГАЗа отказаться от этого двигателя. И поставить на новую машину старый мотор «ГАЗ-51». Но над ним поработали, форсировав до мощности в 75 л.с., и в меру возможностей модернизировав. Он и стал основным силовым агрегатом данной модели.

Следующим шагом стал выпуск предсерийной партии бортовых грузовиков «ГАЗ-52» и многофункционального шасси «ГАЗ-52А», общим количеством 2400 единиц. Это произошло в 1964 году. Параллельно велась работа над запуском в массовое серийное производство модели «ГАЗ-53», оснащённой уже не шести-, а восьмицилиндровым V-образным 115-сильным двигателем «ЗМЗ-53». В итоге «ГАЗ-53» был запущен «в серию» на год раньше «ГАЗ-52» – в 1965 году.

Так «ГАЗ-52» выглядели в 60-х годах.

52-й продолжали придирчиво испытывать вплоть до июня 1966 года, пока наконец не поставили на массовый поток производство универсальных шасси «ГАЗ-52А», с колёсной базой 3700 мм. Эта, первая серийная модель 52-го, которой присвоили , первое время использовалась только для монтажа фургонов Горьковского завода торгового машиностроения (ГЗТМ), и использовалась в качестве развозного автомобиля в торговой и смежных с ней отраслях. Но пройдёт совсем немного времени, и выносливые и неприхотливые «ГАЗ-52» уже можно будет встретить в любом колхозе или совхозе. Форсированному двигателю от 51-го присвоили тот же индекс: «ГАЗ-52-01».

В 70-х кабина приобрела более привычные черты. На одном снимке – грузовики «ГАЗ-51», «ГАЗ-52» и «ЗИЛ-130».

«ГАЗ-51А» с приходом новых моделей не был снят с производства, а выпускался в массовых количествах вплоть до 1975 года включительно.

Подводим итоги

Несмотря на то, что автомобиль ГАЗ 52 делали для ХХ века, он и сегодня часто применяется в различных отраслях. Да, уровень комфортабельности может не на высоком уровне, и тут нет новейших технических наворотов, однако автомобиль прекрасно справляется с прямыми своими обязанностями.

Он имеет небольшие габаритные показатели, которые позволяют ему функционировать даже в городских условиях как транспорт ЖКХ или в сельском хозяйстве. Причем в последнем раскрываются все его хорошие качества, ведь он не боится плохой дороги, имеет хорошую высоту дорожного просвета, что очень важно.

Внутри кабины не идеальные условия, но не стоит забывать, в каких годах создавали данный грузовик и с какими целями – страна строилась, и важно было подымать сельское хозяйство. Для работы ГАЗ-52 прекрасно подойдет, так как ремонтируется он без сложностей, везде довольно простые механизмы, а детали и запчасти можно найти почти на любом автомобильном рынке.

Советуем Вам прочитать статью: ГАЗ — история производства автомобиля

Обзор серийных модификаций и годы их выпуска

За время производства было разработано немало модификаций грузовиков «ГАЗ-52». Но на производственный конвейер попали далеко не все из них. В силу многих причин, целый ряд вариантов так и остались в ранге «экспериментальных» либо «мелкосерийных». Серийными стали следующие модификации на колёсных базах 3,3 м (как у «ГАЗ-51») и 3,7 м (как у «ГАЗ-53»):

• «ГАЗ-52-01» (годы выпуска 1966-1993) – универсальное грузовое и автобусное шасси для установки различных специализированных надстроек, грузоподъёмностью 2,5 тонны. До 1975 года – с двигателем «ГАЗ-52-01»; затем – «ГАЗ-52-04».
• «ГАЗ-52-02» (выпускались с июня 1975 года по 1983 год) – шасси под самосвалы «ГАЗ-САЗ» («САЗ-3503» и «САЗ-3504» Саранского автосамосвального завода), с двигателями «ГАЗ-52-04».

Наши дни. «Живой и здоровый» самосвал «ГАЗ-52» 1983-го года выпуска.

• «ГАЗ-52-03» (с июня 1966 года по 1973 год) – базовый автомобиль с бортовой грузовой платформой, грузоподъёмность 2,5 т, колёсная база 3,7 м, двигатель «ГАЗ-52-01».
• «ГАЗ-52-04» (с апреля 1975 по 1989 год) – модернизированный базовый бортовой грузовик, колёсная база 3,3 м, двигатель «ГАЗ-52-04».

Бортовой грузовик «ГАЗ-52-04».

• «ГАЗ-52-05» (с апреля 1975 по 1989 год) – бортовой грузовик с тентом на металлических дугах («грузовое такси»);
• «ГАЗ-52-06» (с 1977 года по 1985 год) – седельный тягач с колёсной база 3,3 м;
• «ГАЗ-52-07» (с ноября 1976 года по 1984 год) – специальная модификация бортового «ГАЗ-52-04», с мотором, адаптированным для работы на сжиженном газе, мощность такого двигателя – 73 л. с., максимальная скорость машины – не более 70 км/ч;

Бензовоз-топливозаправщик на шасси «ГАЗ-52-01».

• «ГАЗ-52-08» (с 1977 года до 1993 года) – специальная модификация универсального шасси 52-01 на сжиженном газе, максимальная скорость также до 70 км/ч;
• «ГАЗ-52-09» (с 1977 года по 1989 год) – специальная модификация «грузового такси» «ГАЗ-52-05» на сжиженном газе;
• «ГАЗ-52-27» (с 1984 года по 1988 год) – бортовой грузовик на сжатом природном газе, с двигателем мощностью 65 л. с.
• «ГАЗ-52-28» (с 1984 года по 1988 год) – универсальное шасси с мотором на сжатом природном газе мощностью 65 л. с.
• «ГАЗ-52-50» (до 1975 года) экспортная модификация «ГАЗ-52-01» для стран с тропическим климатом.

«ГАЗ-52-05» («грузовое такси»).

• «ГАЗ-52-54» (после 1975 года) – экспортная тропическая модификация «ГАЗ-52-04».
• «ГАЗ-52-70» (до 1975 года) экспортная модификация «ГАЗ-52-01» для стран с умеренным климатом.
• «ГАЗ-52-74» (после 1975 года) – экспортная модификация «ГАЗ-52-04» для стан с умеренным климатом.
• «ГАЗ-52-53» – экспортный вариант бортового грузовика для стран с тропическим климатом.
• «ГАЗ-52-73» – экспортный вариант бортового грузовикадля стран с умеренным климатом.

Кабина: особенности конструкции

Эта кабина планировалась как унифицированная для всех грузовых ГАЗов капотного типа. Данная информация была не каждому известна, поэтому грузовик ГАЗ-52 часто путали с 53-й моделью.

Основные цвета, в которых поставлялись эти грузовики, это песочный и защитный. В конце 60-х и начале 70-х добавился цвет морской волны и «кофе с молоком». В 1978 году машины выпускались с кабиной, окрашенной в голубой. Еще в 1978 г. на крышу кабины добавили дополнительные ребра жесткости. Эта особенность и позволяла отличать 52-ю модель от 53-й.

Отличительные черты «ГАЗ-52» и «ГАЗ-53»

Поскольку внешне «ГАЗ-52» и «ГАЗ-53» были чрезвычайно схожими, на боковые борта 52-х «ГАЗ»ов на протяжении нескольких лет прямо на заводе наносили краской специальную приметную маркировку: «2,5 тонны», во избежание возможного перегруза машины (у «ГАЗ-53» штатная грузоподъёмность составляет 3,5 тонны). В чём же ещё состоят различия 52-й и 53-й моделей, кроме разных двигателей?
