Предохранители и реле Митсубиси Лансер 9, 2001 — 2007

Большая часть электроцепей защищена предохранителями. Мощные потребители (система освещения, двигатель вентилятора системы охлаждения, бензонасос и т.п.) подключаются через реле. Информация актуальна для моделей Мицубиси Лансер 9 (CS) 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.

В салоне

1. Откиньте крышку ящика для мелких предметов, потянув за ее верхнюю часть…

2. …и, преодолевая сопротивление пластмассовых защелок, снимите ящик.

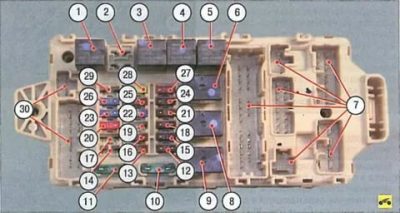

Предохранители и реле монтажного блока, находящегося в салоне Мицубиси Лансер

№	Защищаемая цепь	Ток, А
1	реле передних противотуманных фар
2	резервное место под реле
3	реле бензонасоса №2
4	реле подогрева передних сидений
5	реле бензонасоса №1
6	реле электростеклоподъемников
7	выводы колодок жгутов проводов
8	реле электровентилятора двигателя
9	реле обогревателя заднего стекла
10	ЭБУ кондиционера	30
11	Обогреватель заднего стекла	30
12	Пульт управления наружными зеркалами	7,5
13	Электронный блок управления АБС	7,5
14	Резерв	—
15	Реле компрессора кондиционера, реле электронного блока управления автоматической коробкой передач, реле обогревателя заднего стекла, передний электронный блок управления, отопитель, реле отопителя, электродвигатель селектора распределения потоков воздуха	7,5
16	Вспомогательное реле и пульт управления наружными зеркалами	7,5
17	Резерв	—
18	—
19	—
20	Задний противотуманный фонарь, индикатор его включения и реле включения заднего противотуманнога фонаря	10
21	Реле управления автоматической коробкой передач, комбинация приборов, электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок управления системы ETACS, датчики частоты вращения выходного вала (для автомобилей с АКПП), электронный блок управления дополнительной системой безопасности (SRS)	7,5
22	Предохранитель прикуривателя	15
23	Диагностический разъем	15
24	Сигнальная лампа АБС, сигнальная лампа разряда АКБ, контрольная лампа неисправности системы управления двигателем, подрулевой переключатель комбинация приборов, электронный блок управления системы ETACS, сигнальная лампа недостаточного уровня топлива, сигнальная лампа аварийного давления масла, сигнальная лампа дополнительной системы безопасности,  лампа давления масла, сигнальная лампа неисправности дополнительной системы безопасности (SRS), электронный блок управления системы подушек безопасности, датчик скорости автомобиля, сигнальная лампа состояния тормозной системы	7,5
25	Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса №1, реле бензонасоса №2	7,5
26	Электронный блок управления системы ETACS и электродвигатель стеклоочистителя заднего стекла (для автомобилей с кузовом универсал)	15
27	Конденсатор (для двигателей 4G6), катушки зажигания	10
28	Электронный блок управления освещением, электродвигатель очистителя ветрового стекла	20
29	Резерв	—

В моторном отсеке

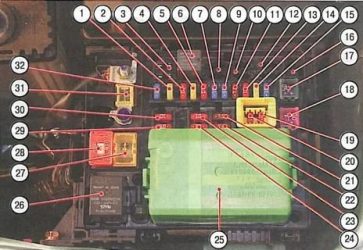

Монтажный блок предохранителей в моторном отсеке на картинке выше №7.

В монтажном блоке, размещенном в моторном отсеке

№	Защищаемая цепь	Ток, А
1	цепи передних противотуманных фар, индикатора их включения и реле включения противотуманных фар	15
2	цепь звукового сигнала и реле его включения	10
3	место под реле передних противотуманных фар
4	цепи датчика массового расхода воздуха, датчика положения коленчатого вала, клапана рециркуляции, электронного блока управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятора холостого хода, реле катушек зажигания, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана продувки адсорбера	20
5	цепь компрессора кондиционера	10
6	реле включения звуковых сигналов
7	цепи электронного блока управления АБС, электронного блока управления двигателем, дополнительного стоп-сигнала и задних фонарей	15
8	резервное место
9	разъем для дополнительных электроприборов	15
10	резервное место
11	цепь обмотки возбуждения генератора	7,5
12	резервное место
13	цепи электронного блока управления системы ЕТАСS и указателей поворота	10
14	цепь блока управления соленоидами автоматической коробки передач	20
15	цепь бензонасоса	15
16	не используется
17	цепь замка зажигания (плавкая вставка)	40
18	цепь электростеклоподъемников (плавкая вставка)	30
19	цепи комбинации приборов, подрулевого переключателя, электронного блока управления системы ETACS, переднего электронного блока управления	10
20	цепи часов, электронного блока управления ЕТАС5, магнитолы	10
21	цепи электронного блока управления кондиционером, подсветки пепельницы, подсветки прикуривателя, комбинации приборов, выключатель про-тивотуманных фар, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы	7.5
22	цепи комбинации приборов, фонари габаритного света и фонари подсветки номерного знака	7.5
23	цепь правой фары	10
24	цепь левой фары и электрокорректора света фар	10
25	электронный блок управления освещением
26	реле включения электродвигателя вентилятора;
27	плавкая вставка (электронный блок управления АБС)	60
28	контроллер вентилятора — плавкая вставка	50
29	цепь левой фары и сигнальной лампы дальнего света фар	10
30	цепь правой фары	10
31	цепь зарядки АКБ	60
32	цепи передних противотуманных фар, сигнальной лампы и реле их включения	15

Дополнительный монтажный блок реле, расположенный в моторном отсеке

№	Наименование
1	разъем для подключения индикатора частоты вращения коленчатого вала двигателя
2	резервное место
3
4
5	реле зажигания
6	реле управления АКПП
7	главное реле системы управления двигателем
8	реле компрессора кондиционера

Материалы по теме

Не работает прикуриватель на Лансер 9, 10: как снять и заменить

Для современных автолюбителей это устройство обладает гораздо большим функционалом, чем следует из названия. Ведь в гнездо прикуривателя подключают множество устройств. Самые распространенные:

• зарядное устройство или павербанк для мобильных телефонов, планшетов или прочих электронных девайсов;
• навигатор, указывающий путь через городские пробки;
• видеорегистратор, фиксирующий дорожную обстановку;
• вентилятор;
• компрессор для подкачки колес.

Поэтому, когда прикуриватель Лансер 9 перестает работать и требуется его замена, это неприятное известие. Совершить ремонт своими руками несложно. О том, как выяснить причину неисправности, проверить слабые места, починить устройство, можно узнать из данного материала.

Почему не работает прикуриватель Лансер 9

Прибор находится на передней панели авто. Принцип работы прикуривателя Мицубиси прост. Внутри металлического патрона находится нихромовая нить, которая разогревается при замыкании контактов. При нажатии на кнопку прикуривателя автоматом происходит замыкание контактов, и спираль начинает разогреваться. По достижению максимальной температуры термореле дает команду на отщелкивание патрона.

Со временем устройство может поломаться, срабатывает предохранитель. Прикуриватель Мицубиси модели 10 или 9 не работает из-за разных причин. Основные источники неисправности.

1. Перегоревший предохранитель. Специально для безопасности сети предусмотрено наличие предохраняющего элемента, перегорающего при превышении силы тока 15 ампер. Если в гнездо прикуривателя подключается один или несколько мощных приборов, то показатель силы тока превышает сопротивление предохранителя, из-за чего он перегорает. Решается это заменой элемента на новый.
2. Прикуриватель может переставать работать из-за плохого контакта патрона или появления окислов. Со временем гнездо расшатывается, а на усиках появляется ржавчина или окислы. Ремонтировать такой прибор просто – достаточно вынуть прикуриватель, подогнуть контакты, обработать их напильником или наждачной бумагой для лучшего контакта.
3. Обрыв провода или короткое замыкание. Если предохранители горят часто или прикуриватель не работает полностью, то стоит искать обрыв цепи. Для этого потребуется мультитестер, который надо выставить на сопротивление и проверить целостность каждого провода, подведенного к прикуривателю.
4. Перегоревшая лампочка подсветки. Вокруг прикуривателя есть специальное кольцо подсветки. Лампа внутри него может перегореть. Необходимо заменить ее новым элементом. При поломке следует проверить предохранитель под номером 21 в блоке, находящемся под капотом авто. Он отвечает за подсветку прибора.

Предохранитель прикуривателя Митсубиси Лансер 9

При выходе прибора из строя следует проверить именно этот элемент. Монтажный блок Mitsubishi Lancer 9 находится в салоне с левой стороны рулевой колонки. Здесь расположен ящичек для мелких предметов.

1. Открываем крышку, а затем снимаем ее, преодолевая сопротивление защелок.
2. На задней крышке ящика расположен пинцет для того, чтобы удобнее вытаскивать предохранители, а также два запасных элемента номиналом 20/30 ампер.
3. Нас интересует элемент за номером 22 (см. фото). Именно он отвечает за прикуриватель автомобиля.
4. Для восстановления работоспособности устройства необходимо поменять перегоревший предохранитель новым. Запрещается установка монет, металлических перемычек. Не подходят предохранители с номиналом больше, чем 15 ампер. Это может привести к короткому замыканию или пожару.

Проводка и клеммы

Если предохранитель целый, то причина неисправности в другом месте. Для ремонта прикуривателя Лансер 9 потребуется прозвонить целостность проводки. Для этого необходимо обзавестись мультитестером и запомнить распиновку устройства. Всего к прибору приходит три провода – два положительных и один отрицательный.

1. Красный, плюсовой – подключен к аккумуляторной батарее. Сила тока цепи составляет не более 15 ампер, а при превышении данного параметра предохранитель перегорает.
2. Желтый. Плюсовой провод, отвечающий за лампочку подсветки.
3. Черный, минусовой. Приходит на корпус прибора, а второй конец – масса, запитанная через кузов авто.

Ремонт прикуривателя Лансер 9

Иногда замена не требуется. В некоторых ситуациях можно провести ремонт своими руками. Внутри самого автоприкуривателя находится небольшая пластинка из слюды. Это полупроводник, который часто выходит из строя. Его необходимо извлечь. После этого стоит собрать устройство, а затем проверить его исправность. Часто требуется просто обработать окислившиеся контакты или припаять отпавшие провода.

Как снять прикуриватель на Лансер

Прежде чем снимать прибор, следует запастись необходимым инструментом. В процессе работ потребуются:

• минусовая отвертка;
• защитные перчатки;
• кусачки;
• паяльник и припой (на случай обрыва проводов);
• мультитестер;
• изоляционная лента.

Процесс снятия прикуривателя проходит следующим образом.

1. Открываем капот и снимаем минусовую клемму с аккумуляторной батареи. Это поможет избежать короткого замыкания в процессе работ.
2. Вытаскиваем пепельницу, расположенную вблизи прикуривателя, со своих посадочных мест.
3. Отсоединяем рычаг переключения передач, получая доступ к накладке.
4. Приподнимаем ее, а затем отключаем фишку контактов от самого автоприкуривателя.
5. Переворачиваем накладку. Под ней расположена гайка на 7, фиксирующая две пластинки. Откручиваем ее и снимаем пластины.
6. Отсоединяем оловянный провод, разгибаем контакты и вытаскиваем старый проводок.
7. Теперь устройство полностью разобрано и можно производить ремонт или замену прикуривателя. Сборка осуществляется в порядке, обратном описанному.

Подробное видео о том, как снять прикуриватель Митсубиси Лансер 9 и отремонтировать, расположено ниже.

Процесс замены прикуривателя на Митсубиси Лансер 9

В продаже представлены варианты от разных фирм. Если ремонт прикуривателя нецелесообразен, его можно менять на новое устройство. Цена прибора для lancer x и других моделей составляет 500 – 1000 рублей в зависимости от фирмы или страны производителя.

Если необходима замена прикуривателя на Лансер 9, при выборе следует отказаться от слишком дешевых запчастей. Скорее всего, при их изготовлении использовались некачественные материалы, поэтому такая деталь прослужит недолго. Лучше всего выбрать оригинальные прикуриватели. Деталь должна быть аккуратно упакована, а внутри находится сертификат соответствия производителя.

Снятие прикуривателя Лансер 10

На автомобилях следующего поколения ремонт проводится иным образом. Набор инструментов остается прежним. Для того чтобы снять прикуриватель на модели Лансер 10, необходимо действовать по пунктам.

1. Открываем капот и снимаем минусовую клемму с аккумуляторной батареи. Это поможет избежать короткого замыкания в процессе работ.
2. Откручиваем два болта крепления облицовки, размещенные непосредственно в переднем подлокотнике.
3. Тянем облицовку вверх, получая доступ к кнопке включения обогрева кресел.
4. Отсоединяем ее, а затем легко снимаем пластиковую облицовку центральной консоли.
5. Откручиваем два самореза вблизи рычага коробки передач.
6. Вынимаем блок прикуривателя Лансер.
7. Отсоединяем фишку контактов.
8. Теперь можно вынимать и ремонтировать сам прикуриватель.
9. Сборка устройства осуществляется в обратном порядке.

Иногда возможен ремонт прибора на Лансер непосредственно на месте, своими руками. Для этого надо осмотреть тыльную сторону устройства. Часто перегорает провод, приходящий в конструкцию, срабатывает предохранитель. Обнаружить эту неисправность поможет «вспучивание» изоляции. При помощи ключа разбираем тыльную часть, убираем сгоревший проводок и заводим в отверстия новый медный провод. После собираем деталь в обратном порядке и диагностируем ее исправность.

Где находится предохранитель прикуривателя

Расположение монтажного блока на модели идентично конструкции предшественника. Слева от рулевой колонки находится отделение для мелочи, крышку которого необходимо открыть, а затем вытянуть, преодолевая сопротивление защелок.

На внутренней стороне крышки есть специальный пинцет, который поможет снять предохранитель, а также схема расположение защитных элементов. Нас интересует 13-й предохранитель. Он отвечает за сам автоприкуриватель и 12-вольтовую розетку электропитания. Неисправный предохранитель следует заменить новым, номиналом 15 ампер. Установка детали с большим значением чревата возникновением короткого замыкания или пожара.

✅Предохранитель прикуривателя Митсубиси Лансер 9 (10): не работает, где находится, причины, как снять

Современные водители используют прикуриватель не только по прямому назначению. Гнездо применяют для подключения зарядных устройств, навигатора, видеорегистратора, насоса для подкачки колес. Если при подсоединении эти приборы не работают, возникает вопрос, как заменить предохранитель прикуривателя на Лансер 9.

Почему не работает прикуриватель

Устройство находится на центральной консоли Митсубиси Лансер 9. Принцип действия прост: металлический патрон снабжен нихромовой нитью, нагревающейся при смыкании контактов. Последнее происходит при нажатии на кнопку. При нагревании до нужной температуры реле размыкает контакты. При частом использовании прикуриватель перестает работать правильно. Распространенными причинами поломки являются:

1. Перегорание предохранителя. Деталь предусмотрена для безопасности пользования устройством. При повышении силы тока до 15 и более ампер она перегорает. Подобное происходит при подключении к прикуривателю нескольких приборов, мощность которых превышает сопротивление предохранителя. В таком случае требуется замена детали.
2. Ухудшение контакта патрона с посадочным местом. Подобное наблюдается при появлении оксидной пленки на поверхностях металлических элементов. Кроме того, со временем гнездо расшатывается, усики подвергаются коррозии. Для устранения неисправности нужно снять прикуриватель, вернуть контактам нужное положение, зачистить их наждачной бумагой или обработать антикоррозионным составом.
3. Короткое замыкание или обрыв электрической цепи. Такую поломку можно заподозрить, если не работает прикуриватель Лансер 10, или часто перегорают предохранители. Для выявления неисправности используют универсальный тестер, который переводят в режим измерения сопротивления. Прибором проверяют каждый провод, идущий к прикуривателю.
4. Поломка лампочки подсветки. Посадочное гнездо окружено светящимся кольцом. Установленная в нем лампа со временем выходит из строя. В таком случае требуется замена. Также нужно проверить предохранитель номер 21 в моторном отсеке, отвечающий за подсветку салона.

Где находится предохранитель

При выходе прикуривателя из-строя в первую очередь проверяют эту деталь. Установочный блок в Мицубиси находится в левой части рулевой колонки. Здесь же расположено место для хранения мелких предметов.

Как проверить

Чтобы вынуть и осмотреть деталь, открывают крышку бардачка. На задней стенке ящика находится пинцет, облегчающую процесс удаления предохранителей, а также 2 запасных детали на 20 и 30 А. Осматривают элемент номер 22, отвечающий за работу автоприкуривателя. При наличии признаков перегорания выполняют замену.

Замена

Если не работает прикуриватель Lancer 10, устанавливают новый предохранитель. Нельзя заменять деталь проволокой, монетой, металлической пластиной. Запрещено устанавливать элементы номиналом более 15 А — это становится причиной короткого замыкания и пожара.

Если проблема в самом прикуривателе

Если защитный элемент не имеет признаков повреждения, требуется ремонт или замена самого устройства.

Как снять прикуриватель

Демонтаж блока выполняют следующим образом:

1. Получают доступ к моторному отсеку. Снимают минусовую клемму находящегося здесь аккумулятора. Это исключит выход электрической цепи из строя во время ремонта.
2. Вынимают пепельницу, которая расположена на центральной консоли. Отсоединяют ручку коробки передачи, получая возможность снятия накладки.
3. Приподнимают декоративную планку. Отключают контакты от прикуривателя. Переворачивают накладку. Затем нужно найти гайку, удерживающую 2 пластины. Ее вывинчивают, металлические элементы демонтируют.
4. Отсоединяют провод, разгибают фиксаторы, вынимают автоприкуриватель из посадочного места.

Ремонт

После разборки устройства оценивают целостность проводки и других его элементов. Нередко повреждается или перегорает кабель, питающий конструкцию. При подозрении на такую поломку разбирают заднюю часть. Удаляют перегоревший провод, заводят в технологическое отверстие новый медный кабель. Собирают устройство, выполняя все действия в обратном порядке.

Замена детали на новую

При невозможности ремонта блок заменяют полностью. При этом необязательно использовать оригинальное устройство. Для Лансер предназначено несколько вариантов деталей, стоимость которых составляет 500-1000 руб.

От покупки слишком дешевой запасной части стоит отказаться.

При изготовлении применяют дешевые материалы, снижающие срок службы изделия. Деталь должна быть правильно упакована, что исключает возможность повреждения при транспортировке.

Схема подключения

Если сгорел предохранитель или возникла другая поломка, при разборке запоминают либо переносят на чертеж распиновку прибора. К прикуривателю идет 3 кабеля — 2 плюсовых, 1 минусовой.

Положительный провод красного цвета подключается к аккумулятору. Сила тока не должна превышать 15 А. Желтый плюсовой кабель соединяется с лампой подсветки, черный отрицательный — подключается к корпусу прикуривателя. Обратный конец подсоединяют к кузову автомобиля.

Вам также может понравиться

Предохранители Mitsubishi Lancer 9

Отказ одного из предохранителей в Митсубиси Лансер 9 наиболее вероятно вызван неисправностью электрооборудования автомобиля либо одного из устройств автомобиля. Автовладелец должен иметь информацию, где находится предохранитель (либо предохранители), отвечающий за определенное устройство Лансер 9. Территориально предохранители расположены в двух блоках: подкапотного пространства и в салоне.

Предохранители подкапотного простанства

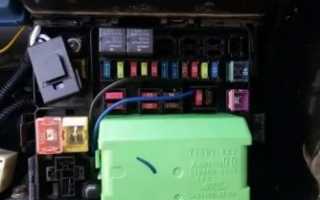

Предохранители под капотом автомобиля расположены в месте, обозначенном позицией 7.

Блок предохранителей открывается, как показано на рисунке:

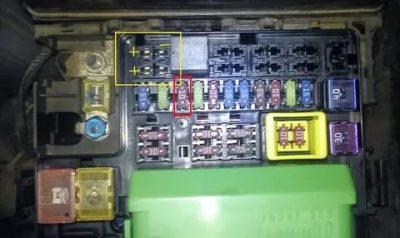

Схема расположения предохранителей в подкапотном блоке Mitsubishi Lancer 9.

Расшифровка назначений предохранителей приведена в таблице:

НомерНазначение, номинал

1	Противотуманки, 15 Ампер
2	Сигнал звуковой, 10 Ампер
3	Реле противотуманок (опционно)
4	Расходомер, клапан рециркуляции, датчик коленвала, блок ECU, регулятор ХХ, продувка адсорбера, 20 Ампер
5	Компрессор кондиционера, 10 Ампер
6	Реле сигнала
7	АБС, ECU, стопы дополнительные, 15 Ампер
8	Резерв
9	Дополнительные приборы, 15 Ампер
10	Резерв
11	Цепь генератора, 7,5 Ампер
12	Резерв
13	ETAKCS, поворотники, 10 Ампер
14	Цепи АКПП, 20 Ампер
15	Топливный насос, 15 Ампер
16	Резерв
17	Замок зажигания, 40 Ампер
18	Стеклоподъемники, 30 Ампер
19	Переключатель рулевой консоли, приборная панель, 10 Ампер
20	Часы, магнитола, 10 Ампер
21	Блок управления климат-контроля, подсветки консоли, фонарей задних, 7,5 Ампер
22	Подсветка номерного знака, приборная панель, 7,5 Ампер
23	Правая фара, 10 Ампер
24	Левая фара, корректор светового потока, 10 Ампер
25	Управление светом
26	Вентилятора реле
27	ABS, 60 Ампер
28	Управление вентилятором, 50 Ампер
29	Левая фара, 10 ампер
30	Правая фара, 10 Ампер
31	Зарядка аккумулятора, 60 Ампер
32	Противотуманки, 15 Ампер

Дополнительный блок реле под капотом расположен, как показано на рисунке:

Схема расположения реле.

Назначение реле приведено в таблице:

НомерНазначение

1	Разъем индикатора вращения коленвала
2	Резерв
3	Резерв
4	резерв
5	Зажигания реле
6	Реле АКПП
7	Главное реле
8	Кондиционера реле

Салонный блок предохранителей

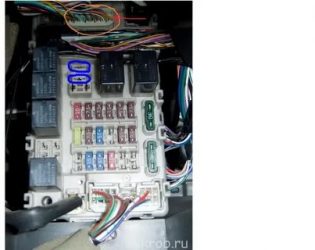

Блок предохранителей в салоне расположен под приборной панелью.

Схема расположения предохранителей в салонном блоке.

Расшифровка предохранителей в салоне приведена в таблице:

НомерНазначение

1	Реле противотуманок
2	Резерв
3	Реле бензонасоса
4	Реле сидений подогрева
5	Реле бензонасоса 2
6	Стеклоподъемников реле
7, 30	Контакты
8	Вентилятора реле
9	Задний обогреватель стекла реле
10	Кондиционер, 30 Ампер
11	Заднего стекла обогрев, 30 Ампер
12	Электрозеркала, 7,5 Ампер
13	ABS, 7,5 Ампер
14	Резерв
15	Реле обогревателя, АКПП, отопителя цепи питания, 7,5 Ампер
16	Цепи управления реле электрозеркал, 7,5 Ампер
17	Резерв
18	Резерв
19	Резерв
20	Противотуманки задние, 10 Ампер
21	Цепи питания реле АКПП, блоков управления, 7,5 Ампер
22	Предохранитель на прикуриватель, 15 Ампер
23	Разъем OBDII, 15 ампер
24	Индикаторные лампы приборной панели, 7,5 Ампер
25	Электронные блоки управления трансмиссией, двигателя, реле бензонасоса, 7,5 Ампер
26	Задний стеклоочиститель (опция), 15 Ампер
27	Катушки зажигания, 10 Ампер
28	Блок управления светом, 20 Ампер
29	Резерв

Последовательность обнаружения неисправного предохранителя и его замены

В процессе эксплуатации автомобиля, если проявилась неисправность отдельного устройства либо узла Митсубиси Лансер 9, по приведеным выше таблицам и рисункам необходимо определить место установки предохранителя (предохранителей), обслуживающих данное устройство либо систему в целом.

Далее при выключенном зажигании следует извлечь данный предохранитель из ячейки разъема. Это проще выполнить при помощи специальных щипцов, которые размещаются в крышке съемной панели салонного блока предохранителей. Далее производится проверка предохранителя. Это можно сделать визуальным методом.

Данный метод не имеет стопроцентной точности, поэтому лучше осуществлять проверку исправности предохранителя при помощи мультиметра.

В случае, когда вышел из строя предохранитель, необходимо заменить его на заведомо исправный того же номинала. Нельзя устанавливать предохранитель с неизвестным либо иным номиналом. Допускается устанавливать временно предохранитель, превышающий номинал не более, чем на 25%, например, 15 Ампер вместо 10. Дальнейшая эксплуатация автомобиля возможна только после его замены на штатный предохранитель. Ни в коем случае, даже временно, нельзя использовать так называемый «жучок». Последствием этого непродуманного действия может быть воспламенение электропроводки.

Если после установки нового предохранителя и включения зажигания либо последующей эксплуатации автомобиля он вновь выходит из строя (перегорает), необходимо приступить к исследованию электрооборудования автомобиля, проверке устройств, которые обслуживает предохранитель. Постоянное перегорание одного из предохранителей является свидетельством неисправности электропроводки, одного из устройств, которые обслуживает предохранитель.

В результате длительной эксплуатации автомобиля Митсубиси Лансер 9 либо дорожно-транспортного происшествия возможны случаи выхода из строя блоков предохранителей и реле, как салонного, так и находящегося под капотом. В этом случае необходимо произвести их демонтаж и замену.

Замена блока салонных предохранителей

Последовательность замены блока предохранителей в салоне:

• Отстегнуть держатель блока предохранителей.
• Вынуть плату блока предохранителей из держателя.
• Отключить разъемы от блока предохранителей. Для простоты дальнейшего монтажа их необходимо пометить и предварительно (до снятия) сфотографировать места установки.

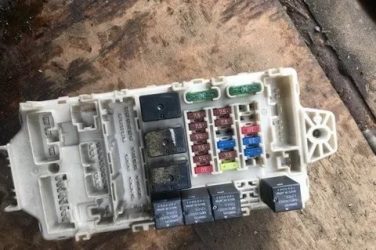

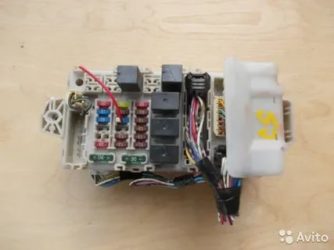

Если после визуального осмотра блоков предохранителей обнаружатся трудно устранимые неисправности, данный блок необходимо заменить на контрактный либо новый.

Стоимость контрактного блока предохранителей от 1.000 рублей.

Блок предохранителей Lancer 9

Электроцепи японского автомобиля Lancer 9 защищены предохранителями или automotive fuses. Если потребители мощные — моторчик вентилятора охлаждения, топливный насос, система освещения — то они подключаются через реле. Располагаются элементы в отдельных блоках или МБ.

Где находится блок предохранителей Лансер 9

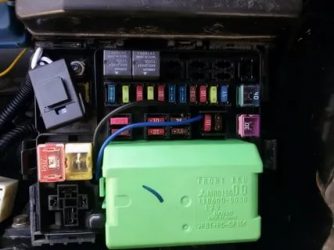

МБ automotive fuses на автомобиле Лансер 9 расположен в нескольких местах — в моторном отсеке, внутри салона.

Блок предохранителей Лансер 9 в салоне

На Lancer 9 CS 2001-2007 года выпуска МБ расположен за маленьким бардачком для мелких предметов, расположенным слева от рулевой колонки. На задней стороне крышки ящика закреплён пинцет для лёгкого извлечения и две запасные вставки номиналом 20 А и 30 А. Внутри этого МБ находится и fuses прикуривателя под номером 22.

Номер предохранителя/релеСила тока, АЗащищаемые

1	реле	Передние ПТФ
2	реле	Резерв
3	реле	Бензонасос
4	реле	Подогрев передних сидений
5	реле	Бензонасос
6	реле	Стеклоподъёмники
7	реле	Колодки жгутов проводки
8	реле	Электровентилятор силового агрегата
9	реле	Обогреватель заднего стекла
10	30	Электронный блок управления кондиционером
11	30	Обогреватель заднего стекла
12	7.5	Пульт управления наружными зеркалами
13	7.5	Электронный блок управления АБС
14	7.5	Резервный предохранитель
15	7.5	Реле компрессора кондиционера, реле электронного блока управления авто­матической коробкой передач, реле обогревателя заднего стекла, передний электронный блок управления, отопитель, реле отопителя, электродвигатель селектора распределения потоков воздуха
16	7.5	Вспомогательное реле и пульт управления наружными зеркалами
17	7.5	Резервный предохранитель
18	7.5	Резервный предохранитель
19	7.5	Резервный предохранитель
20	10	Задний противотуманный фонарь, индикатор его включения и реле включения заднего противотуманного фонаря
21	7.5	Реле управления автоматической коробкой передач, комбинация приборов, электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), свет заднего хода, электронный блок управления системы ETACS, датчики частоты вращения выходного вала (для автомобилей с АКПП), элек­тронный блок управления дополнительной системой безопасности (SRS)
22	15	Предохранитель прикуривателя Митсубиси Лансер 9
23	15	Диагностический разъем
24	7.5	Сигнальная лампа АБС, сигнальная лампа разряда АКБ, контрольная лампа не­исправности системы управления двигателем, подрулевой переключатель, комбинация приборов, электронный блок управления системы ETACS, сигналь­ная лампа недостаточного уровня топлива, сигнальная лампа аварийного дав­ления масла, сигнальная лампа неисправности дополнительной системы безо­пасности (SRS), электронный блок управления системы подушек безопасности, датчик скорости автомобиля, сигнальная лампа состояния тормозной системы
25	7.5	Электронный блок управления двигателем и автоматической коробкой пере­дач (для автомобилей с АКПП), электронный блок системы управления двига­телем, реле топливного насоса №1, реле топливного насоса №2
25	15	Электронный блок управления системы ETACS и электродвигатель стеклоочис­тителя заднего стекла (для автомобилей с кузовом универсал)
27	10	Конденсатор (для двигателей 4G6), катушки зажигания
28	20	Электронный блок управления освещением, электродвигатель очистителя вет­рового стекла
29	20	Резервный предохранитель

Обнаружение и замена

Если прикуриватель, топливный насос или любой другой элемент работает некорректно, то в первую очередь проверяют его защитные цепи. Их замена решает проблему в большинстве случаях, но рекомендуется тщательнее проверять узлы и детали Лансер 9. Нередко за повреждением защитных деталей скрываются более тяжёлые неисправности.

Отчего automotive fuses выходят из строя:

• нарушение контакта, плохое соединение;
• плохое качество изделия;
• износ по причине постоянных нагрузок;
• неправильный подбор по номиналу.

И, конечно, плавятся детали от резких скачков напряжения в электрической системе автомобиля.

Mitsubishi Lancer 10 с 2006, замена предохранителей инструкция онлайн

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Предохранитель дворников лансер 9

› Автоваз

20.08.2019

Я думаю многие Владельцы лансеров оценят сей пост =) очень полезная инфа для людей которые хотят чтото сделать в электрике авто!

за статью спасибо
Peter6076

Блок предохранителей в салоне:

Реле в салонном блоке:

Блок предохранителей в моторном отсеке:

Дополнительный монтажный блок в моторном отсеке:

Предохранители на Митсубиси Лансер 9: где находится, схема

Отказ одного из предохранителей в Митсубиси Лансер 9 наиболее вероятно вызван неисправностью электрооборудования автомобиля либо одного из устройств автомобиля. Автовладелец должен иметь информацию, где находится предохранитель (либо предохранители), отвечающий за определенное устройство Лансер 9. Территориально предохранители расположены в двух блоках: подкапотного пространства и в салоне.
