Смотрим обновлённому внедорожнику UAZ Patriot ниже пояса — ДРАЙВ

Осень — урожайная пора на новинки из Ульяновска. В прошлом октябре на Патриотах появилась новая передняя панель, а в нынешнем — раздаточная коробка. В следующем ждём обновления внешности!

Пикник на берегу горной реки — романтика! Правда, чтобы поесть шашлычка, мне сначала пришлось лететь самолётом до Сочи, а потом, пересев в обновлённый UAZ Patriot, пересекать границу с Абхазией. В качестве аперитива — почти 300 вёрст по асфальту, а затем ещё 60 по горной дороге, ведущей в село Псху.

Впрочем, эту каменистую тропу и дорогой-то назвать трудно: хорошо, если удавалось разогнать на ней Patriot до 20 км/ч. А уж трясло-то как… Однако до «накрытой поляны» доехали все 15 экипажей. И мясо, приготовленное по кавказским рецептам, отведали.

А формальной виновницей столь оригинального сабантуя стала раздаточная коробка корейской фирмы Dymos, которая отныне устанавливается на ульяновский внедорожник.

Карданный вал без промежуточной опоры почти полностью избавил Patriot от вибраций, которые раньше особенно досаждали при езде по асфальту. А попутно снизил и уровень шума в салоне.

Появление импортного агрегата принесло Патриоту сплошные плюсы. Карданный вал теперь не составной, а цельный — без подвесной опоры. В результате чего значительно уменьшились вибрации при движении. Стояночный тормоз не трансмиссионный, а как у всех нормальных автомобилей — тросовый. Увеличение передаточного отношения понижающей передачи с 1,94 до 2,56 повысило проходимость ульяновского внедорожника. Но самое главное — с трансмиссионного тоннеля исчезли привычные рычаги включения полного привода и демультипликатора. Теперь здесь красуется поворотный контроллер. Ну прямо иномарка!

Вместо частокола рычагов на трансмиссионном кожухе — аккуратная поворотная шайба и удобные клавиши переключения «с бака на бак». Кнопки стеклоподъёмников переехали на более привычное место — обшивки дверей. Из других нововведений — цельная обшивка потолка и внутрисалонное зеркало, приклеенное к лобовому стеклу. Кстати, оно теперь не дрожит при движении.

Шайба управления полноприводной трансмиссией немного люфтит в руках, но к чёткости её работы претензий нет. Новый кожух трансмиссионного тоннеля выглядит опрятно. В передней части салона появились подстаканники и двухуровневый бокс-подлокотник. В задней — управление интенсивностью отопителя и клавиши обогрева сидений.

Ох, и намучался я с этими рычагами в своё время. У моего отца было два автомобиля: экспортная «двадцать первая» Волга в качестве парадно-выходной и ульяновская «буханка» на все остальные случаи жизни. Они-то и учили меня водительскому ремеслу. Так вот подружиться с волговской трёхступкой с переключателем на руле, где переход с первой на вторую передачу сравним с искусством владения нунчаками, а понижающее переключение в обратном порядке, да ещё с перегазовкой вообще тянуло на высший водительский пилотаж, мне удалось довольно быстро.

А вот упрямая ульяновская раздатка так и осталась непобеждённой. Иногда, подгадав синхронность между парой прямозубых шестерён, всё же удавалось включить понижающую передачу по инструкции. Но проще было, немного приотпустив педаль сцепления, врубить «понижайку» с хрустом. Под нагрузкой рычаг самопроизвольно выбивало в «нейтраль», но при этом, когда необходимость в раздатке отпадала, развязать этот узел было крайне сложно. Да что там, я, может, и матом-то начал ругаться, потому что «…не выключается… ядрён-батон».

А теперь, с появлением корейской раздатки, рычаги канули в Лету. Даже как-то скучно стало.

Новая раздаточная коробка крупнее прежней. Для её установки потребовалось изменить панель пола, увеличив трансмиссионный тоннель. Но геометрическую проходимость корейская раздатка не ухудшает. Нижняя точка агрегата находится выше кузовных поперечин. Опасения внушает лишь жгут проводов. Однако, по мнению заводчан, этот узел вполне герметичен.

Подключить переднюю ось Патриота можно на ходу — достаточно перевести поворотную шайбу в положение 4Н. Единственное условие: скорость автомобиля не должна превышать 100 км/ч. Но для включения понижающей передачи всё же придётся совершить некий ритуал: коробку передач в «нейтраль», педаль сцепления отпущена.

Проворачиваем контроллер в позицию 4L и далее, преодолевая сопротивление, пружины досылаем его до упора вправо, удерживая три, а лучше пять секунд. После чего, отпустив контроллер, выжимаем педаль сцепления и удерживаем нажатой до появления индикации 4L на панели приборов.

Ох как мудрёно! Ульяновские специалисты столь сложный алгоритм включения «понижайки» объясняют просто: чтобы исключить случайные срабатывания.

Косвенно подтверждая сложность процесса включения понижающей передачи, заводчане распечатали на листках инструкцию с чётким порядком действия водителя. И острые на язык журналисты тут же раздули эту тему: «Для включения понижающей передачи отправьте SMS со словом “раздатка” на короткий номер…» или «Поставьте спинку в вертикальное положение, откройте иллюминатор и сложите обеденный столик». Но если без шуток, то подобную инструкцию необходимо разместить в салоне автомобиля, например в виде наклейки на противосолнечном козырьке. И вопросы, что делать и как быть, отпадут сами собой.

Увы, сам процесс активации понижающей передачи останется неизменным. В ближайшее время путём перепрошивки блока управления с пяти до двух секунд сократится лишь время удержания контроллера в нефиксируемой позиции. Но особо переживать не стоит, ведь на практике всё получается куда проще, чем на бумаге. С пятого раза ты перестаёшь отсчитывать секунды, с десятого всё делаешь на автомате.

А главное — работает! Дюжина попыток включить и, что более важно, выключить «понижайку» прошли без сбоев. Но один недостаток в программе управления раздаточной коробкой Dymos всё же нашёлся. На тестовых Патриотах из первых партий в случае глушения двигателя понижающая передача выключалась автоматически.

Заводчане знают о своём промахе и обещают, что вот-вот с конвейера начнут сходить машины с подкорректированным программным обеспечением раздатки — выключить «понижайку» можно будет только вручную.

С повышением передаточного числа до 2,56 двигаться по пересечённой местности на понижающей передаче стало проще. Особенно там, где, не зная брода, приходится продвигаться с черепашьей скоростью.

Вообще Patriot модернизируется постоянно. В следующем году его ожидает рестайлинг, вследствии которого появятся новые фары со светодиодными секциями дневного света, повторители поворотов в корпусах боковых зеркал и передний бампер, выполненный заодно с оперением кузова (сейчас он крепится к раме). А ещё через пару лет вездеход начнут комплектовать фронтальными подушками безопасности.

Здорово! Вот только рулевой карданчик как постукивал на первых Патриотах, так и постукивает ныне. Да и знакомый бэк-вокал — дребезжащий звук в моторном отсеке при разгоне со средних оборотов — тоже никуда не делся.

А знаете, что отличает талантливого инженера от всех остальных? Внимание к мелочам! И пока подобные мелкие огрехи будут досаждать владельцам Патриотов, ульяновский внедорожник так и останется машиной для тех, кто моет руки только перед сном.

Кроме новой раздаточной коробки корейского производства Патриот получил и улучшеные комплектации. Так, в версию Limited теперь входит зимний пакет (обогрев лобового стекла, подогревы передних и задних сидений). Но при этом цены на обновлённые внедорожники увеличились незначительно: от 5 до 15 тысяч рублей.

Ладно, допустим, хронический стук рулевого кардана заводчане надеются вылечить параллельно с внедрением подушек безопасности. Но разве только в нём дело? На одной из тестовых машин потёк топливный бак. На другой из-за недотянутого хомута закипел двигатель. На третьей перестал открываться капот.

А знают ли ульяновцы, что крышки грузовых отсеков пикапов, закупаемые в Тольятти, можно открыть только ударом ладони по замку? А закрыть лишь с хорошего размаха (и то не факт!).

Разве низкая цена детали (окрашенная в цвет кузова крышка стоит 15 000 рублей) оправдывает её неработоспособность? За новую раздаточную коробку, конечно, огромное человеческое спасибо… Но это лишь один из узлов автомобиля, который вы производите!

Паспортные данные

UAZ Patriot2.7i2.7i pickupКузовДвигательТрансмиссияХодовая частьЭксплуатационные характеристики

Тип кузова	универсал	пикап
Число дверей/мест	5/5 (9)	4/5
Длина, мм	4700	5110
Ширина, мм	1953	1915
Высота, мм	1910	1915
Колёсная база, мм	2760	3000
Колея передняя/задняя, мм	1600/1600	1600/1600
Снаряжённая масса, кг	2125	2135
Полная масса, кг	2650	2890
Грузоподъёмность	525	755
Тип	бензиновый	бензиновый
Расположение	спереди, продольно	спереди, продольно
Число и расположение цилиндров	4, в ряд	4, в ряд
Число клапанов	16	16
Рабочий объём, см³	2693	2693
Макс. мощность, л.с./об/мин	128/4600	128/4600
Макс. крутящий момент, Н•м/об/мин	210/2500	210/2500
Коробка передач	механическая, пятиступенчатая	механическая, пятиступенчатая
Привод	подключаемый полный	подключаемый полный
Передняя подвеска	зависимая, пружинная	зависимая, пружинная
Задняя подвеска	зависимая, рессорная	зависимая, рессорная
Передние тормоза	дисковые вентилируемые	дисковые вентилируемые
Задние тормоза	барабанные	барабанные
Шины	225/75 R16	225/75 R16
Дорожный просвет, мм	210	210
Максимальная скорость, км/ч	150	140
Время разгона с 0 до 100 км/ч, с	н.д.	н.д.
Расход топлива, л/100 км
— при 90 км/ч	11,5	10,8
— при 120 км/ч	15,5	14,9
Норма токсичности	Евро-4	Евро-4
Ёмкость топливного бака, л	72	87
Топливо	АИ-92	АИ-92

Техника

Двухступенчатая раздаточная коробка фирмы Hyundai Dymos производится по корейской лицензии в Китае (почти такой же агрегат ставился на Kia Sorento первого поколения). У неё цепной привод передачи момента на переднюю ось и электромеханическое управление режимами движения.

Собственно, всю уазовскую мехатронику видно невооружённым глазом — она закреплена снаружи, на картере раздатки. Ульяновские инженеры постарались максимально обезопасить навесное оборудование: провода упакованы в жгуты и подтянуты ближе к кузову, чтобы исключить зацепы. Электрические разъёмы залиты компаундом. Увы, заводская защита раздатки не предусмотрена.

Но уверен, что не пройдёт и пары месяцев, как эту опцию освоят тюнинговые фирмы.

За кадром

Вторую часть отпуска мы с семьёй хотели провести в Абхазии, так что поездка на обновлённом Patriot носила ещё и разведывательный характер. Озеро Рица, Новоафонские пещеры, чистейшее море… Природа в этих краях способна по-настоящему удивить! Да и малое количество туристов добавляет абхазским курортам привлекательности. Но их потому и немного, что сами абхазы ничего не делают для привлечения отдыхающих.

Гордые одержанной победой за независимость республики, они по-прежнему живут недавней войной. Жилые дома центральной улицы города Сухум носят на себе отметины от пуль. В соседней, совершенно безжизненной на вид высотке в стенах видны пробоины от попаданий крупнокалиберных снарядов. На пляже полно заброшенных зданий, где до сих пор сохранились огневые точки, а на задворках опустевшего пансионата я нашёл военные машины обеспечения.

Кто-нибудь скажет, зачем это видеть семейной паре с детьми, которая просто хотела отдохнуть на море?

Коробка передач УАЗ Патриот

› Трансмиссия

25.09.2019

Механическая КПП УАЗ Патриот предназначена для передачи крутящего момента и изменения скорости движения автомобиля. В конструкции трансмиссии установлен дополнительный раздаточный редуктор с понижающей передачей, распределяющий поток мощности между ведущими мостами. В зависимости от года выпуска автомашины используется раздаточный агрегат отечественного производства или узел, разработанный корейской компанией Dymos.

Конструкция и особенности устройства коробки передач Патриота

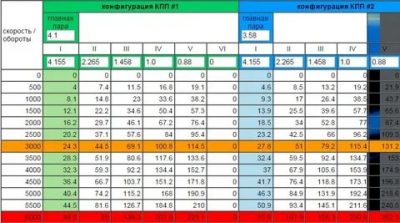

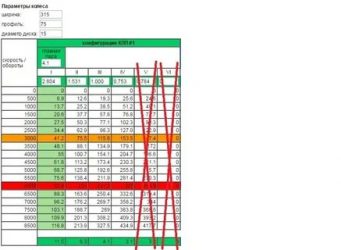

На автомобиле Патриот используется 5-ступенчатая коробка передач, оснащенная синхронизаторами для передач переднего хода. Агрегат соединяется с двигателем при помощи картера сцепления, для передачи крутящего момента от мотора используется 1-дисковая муфта сухого трения с гидравлическим приводом. Выбор скоростей осуществляется рычагом, установленным на крышке картера трансмиссии, рукоятка выведена через отверстие в полу кузова в салон. На конце рычага находится пластиковый наконечник, на котором нанесена схема выбора скоростей.

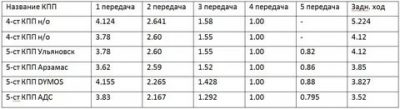

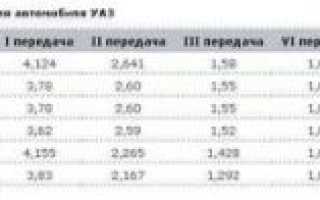

На машинах, собранных до 2005 г., встречаются 2 разновидности коробок:

• агрегат, собранный в Ульяновске (передаточное отношение повышающей скорости 0,82);
• узел АрКПП разработки Арзамасского машиностроительного завода (артикул 31606-1700010, передаточное число повышающей ступени 0,86).

Ульяновские коробки использовались на машинах первых партий, затем завод стал использовать арзамасский агрегат, отличающийся оригинальной схемой переключения ступеней. Для включения передачи заднего хода необходимо перевести рычаг в положение напротив 1-ой скорости переднего хода, а 4-я передача для движения вперед вынесена на место стандартного размещения скорости заднего хода.

Подобное расположение обеспечивает ускоренное переключение направления движения при преодолении бездорожья методом раскачки. Из схемы включения скорости заднего хода удален предохранительный блокиратор, что сокращает время выбора направления движения. Трансмиссия не отличалась высокой надежностью и четкостью работы, из-за чего с 2005 г. была вытеснена корейской КПП Даймос.

Разборка КПП

Краткая последовательность разборки агрегата АрКПП от УАЗ Патриот:

1. Демонтировать коробку с автомобиля, а затем промыть или протереть картер от пыли и потеков масла.
2. Снять с боковой части корпуса механизм выбора ступеней, а затем выкрутить пробку с пружинным фиксатором повышающей передачи.
3. Вынуть из посадочного гнезда кольца, удерживающие задний подшипник вторичного вала. Отвернуть болты крепления картера 5-й скорости, что позволит снять опору оси.
4. Открутить болт с левой резьбой, удерживающий заднюю опору промежуточного вала, а затем снять шестерню повышающей передачи вместе с игольчатым подшипником.
5. Выкрутить винт фиксации вилки включения повышающей скорости для снятия тяги привода и муфты.
6. Демонтировать при помощи съемника подшипник вторичного вала совместно с ведомой шестерней 5-й ступени. Съемник используется и для снятия ступицы синхронизатора повышающей скорости с промежуточной оси.
7. Удалить лобовую крышку и снять пружинное стопорное кольцо, удерживающее подшипник первичного вала.
8. Вынуть защитные крышки подшипниковых опор промежуточного вала, а затем вытащить ось и снять шестерню заднего хода. Для демонтажа зубчатого колеса используется болт, вставленный в отверстие с резьбой, просверленное в торцевой плоскости вала.
9. При помощи винтового съемника стянуть подшипники, установленные на первичном и промежуточном валах.
10. Продвинуть промежуточный вал вперед, что позволит снять фронтальный подшипник качения.
11. Вынуть из картера коробки первичный и вторичный валы в сборе. Затем демонтировать стопорное кольцо, что позволит снять промежуточную ось.

Кпп от dymos на уаз патриоте

Используемая с 2005 г. коробка передач Dymos оснащается 3-мя валами с шестернями, часть из которых перемещается по шлицам, обеспечивая переключение скоростей. В нижней части корпуса находится масляная ванна, смазка поступает к трущимся частям за счет вращения зубчатых колес, разбрасывающих жидкость по картеру. Коробка имеет повышающую 5-ю скорость с передаточным числом 0,88, позволяющим снизить обороты двигателя и расход топлива при движении по шоссе.

Коробка отличается применением классической схемы выбора ступеней. Для включения передачи заднего хода необходимо отключить предохранитель. Агрегат имеет повышенную четкость переключения, но плохо переносит нагрузки (например, при длительном движении в условиях тяжелого бездорожья). Дополнительным плюсом КПП является пониженный шум при работе, улучшение достигнуто за счет дополнительной механической обработки поверхностей зубьев.

К недостаткам агрегата относят разрушение в процессе эксплуатации заднего сальника, из-за чего нарушается герметичность картера. Трансмиссионное масло начинает уходить в полость раздаточного редуктора. Шестерни и подшипники качения в основной коробке, работая в условиях дефицита смазки, начинают изнашиваться. Образующаяся металлическая пыль попадает на контактирующие поверхности, ускоряя износ элементов.

Поврежденные детали начинают шуметь при работе, появляются проблемы с включением ступеней, возможно самопроизвольное выключение передач.

Причины поломки раздаточной коробки

Основные причины поломки шестеренной раздаточной коробки на Patriot:

1. Естественный износ деталей, приводящий к разрушению шестерен или подшипников. Для восстановления нормативных условий работы необходимо снять агрегат и проверить состояние деталей, поврежденные компоненты подлежат замене. При установке шестерен следует подбирать детали по зазору, что позволяет снизить шумность работы.
2. Применение на машине шин разного диаметра на переднем и заднем мостах приводит к затрудненному переключению ступеней. Причиной дефекта могут быть повреждения шестерен, заедания шлицевого соединения или деталей механизма выбора ступени.
3. Изношенные шестерни и подшипники приводят к самопроизвольному выключению скоростей. Дефект возникает из-за поломок фиксатора выбранной передачи или при изгибах деталей механизма переключения.
4. Износ прокладок или механические повреждения картера или крышек приводят к течи смазки из корпуса. Масло может сочиться через резиновые манжеты валов, которые со временем теряют эластичность и рассыхаются.

В раздаточных редукторах Dymos используется цепная передача и электрический привод переключения. При длительном движении с повышенной нагрузкой цепь вытягивается и разрушается, что приводит к появлению посторонних шумов. При возникновении неполадок с электронными компонентами на экране в комбинации приборов включается уведомление об ошибке.

Для уточнения причины появления сообщения проводится компьютерная диагностика.

Профилактика и ремонт КПП

В процессе эксплуатации коробка не требует регулировки, но водитель должен периодически проверять уровень масла в картере. Не допускается эксплуатация агрегата при обнаружении в смазывающей жидкости пены или воды. Загрязненное масло сливается через штатное отверстие, а затем в картер заливается свежая смазка (в соответствии с требованиями завода-изготовителя). При обнаружении течей масла необходимо произвести разборку агрегата с заменой прокладок или поврежденных крышек, или крепежных винтов.

Затрудненное включение скоростей указывает на износ синхронизаторов или повреждение вилок переключения. Самопроизвольное выбивание скорости при движении происходит из-за поломанной муфты или по причине износа подшипников или шестерен. Для снижения влияния продуктов износа необходимо через каждые 60 тыс. км производить регламентную замену масла.

Слитая жидкость проверяется на наличие металлических включений, попадающих в смазку в результате разрушения деталей коробки передач.

Чтобы снять агрегат Dymos своими руками потребуется выполнить действия:

1. Слить масло из картеров основной коробки и раздаточного редуктора, а затем разъединить фланцевое соединение карданного вала привода переднего моста.
2. Открутить болты крепления промежуточной опоры заднего карданного вала. Приводы от мостов не отсоединяются, трубы отводятся в сторону от коробки и крепятся при помощи проволоки к раме или элементам подвески.
3. Отключить штекер датчика скорости, а затем демонтировать каталитический нейтрализатор вместе с защитным экраном.
4. После демонтажа привода сцепления и промежуточного привода стояночного тормоза необходимо снять крепление приемной трубы. Затем под картер двигателя ставится домкрат с доской, что позволяет снять заднее крепление коробки.
5. Удалить поперечину, расположенную под коробкой. Затем следует опустить агрегат вниз, что позволяет отделить рычаги управления основной коробкой и раздаточным редуктором.
6. Снять штекер индикации передачи заднего хода, а затем отвернуть болты, соединяющие коробку с картером двигателя. Узел трансмиссии необходимо отвести назад и сдвинуть вниз.

Алгоритм разборки коробки Dymos

Раздаточный редуктор крепится к картеру коробки при помощи 2-х гаек и 2-х болтов. Затем производится снятие механизма выбора передач, который дополнительно фиксируется на герметике. Внутри ниши имеется болт, который отворачивается накидным ключом. Для снятия задней крышки требуется открутить винты, расположенные по периметру картера. На боковой части коробки расположен болт, удерживающий промежуточный вал с шестерней заднего хода, который необходимо выкрутить. Второй болт крепления вала выкручивается частично.

На левой части картера коробки имеется заглушка, под которой находится пружина с шариком. После снятия заглушки необходимо отвернуть винты крепления цапфы первичного вала (расположена со стороны места установки механизма сцепления). Вынуть стопорное кольцо и вытянуть шариковый подшипник при помощи съемника, что позволит разделить картер коробки на 2 половины. Затем отворачивается ранее ослабленный болт крепления оси шестерни заднего хода, что позволяет вынуть деталь.

При помощи тонкой отвертки или шила выбиваются штифты, удерживающие на месте штоки переключения. Подвесить крышку картера с шестернями за вторичный вал, а затем прогреть горелкой посадочное гнездо подшипника. После нагрева локальной зоны корпуса до 400°С металлический картер сбивается с опор. Затем производится поочередная разборка валов, что позволяет определить степень износа деталей. После установки новых элементов сборка производится в обратной последовательности, при монтаже учитывается положение деталей и соблюдается момент затяжки.

Коробка передач УАЗ Патриот Ссылка на основную публикацию

Раздаточная коробка Dymos для УАЗ Патриот

В конструкции такого автомобиля, как УАЗ Патриот, имеется раздаточная коробка, основным предназначением которой является распределение крутящего момента между осями. На внедорожники УАЗ-3163 до 2013 года выпуска устанавливали механическую раздатку. Начиная с конца 2013 года, УАЗ Патриот получил долгожданное обновление. Среди множества различных обновлений на внедорожник была установлена новая раздатка корейской компании Hynday Daymos. На самом же деле корейской является фирма, а само производство происходит в КНР. В данном материале уделим внимание новой раздатке Daymos на внедорожнике УАЗ-3163 и выясним ее особенности и преимущества перед механикой.

Особенности новой раздатки

Раздаточная коробка Dymos, которой комплектуются внедорожники УАЗ Патриот и сегодня, представляет собой двухступенчатый механизм с алюминиевым корпусом. В основе данной раздатки лежит цепной привод передачи крутящего момента на переднюю ось. Управляется данный агрегат непосредственно с помощью электромеханического устройства, позволяющего оперировать различными режимами движения.

Если вспомнить механическую коробку, то в ее конструкции роль переключателя выполнял рычаг, приводимый в движение с помощью физической силы водителя. Сейчас же вместо рычага между сидениями расположилась незначительных размеров шайба, представляющая собой регулятор. Благодаря этому регулятору, управление внедорожником стало намного удобнее и приятнее. Особенностью новой раздатки является ее возможность выдерживать значительные нагрузки, что является большим плюсом для такого автомобиля.

По конструкции новая РК Даймос по размерам гораздо больше предыдущей, но именно поэтому появилось еще одно изменение – кардан заднего моста стал цельным. Если вы помните, до этого кардан представлял собой две пустотелые трубки, которые имели промежуточную точку соединения. Такое изменение благодаря новой раздатке позволило вовсе убрать этот промежуточный подшипник, посредством которого вращался кардан, а — это, в свою очередь, повлияло на уменьшение вибраций кузова.

Стоит также заметить, что новая РК в конструкции оснащена не шестеренками и валами, а цепной передачей, что существенно отличает механизмы этих агрегатов. Раздатка поднята настолько, что внедорожник без лифта имеет клиренс в 32 см.

Чтобы установить корейскую РК, в конструкции автомобиля были внесены изменения, в частности, пришлось увеличить тоннель трансмиссии. Но на функционирование КПП внедорожника такие переделки никак не отразились.

Кроме того, что РК нового образца имеет гораздо большие размеры, по сравнению со старой модификацией, в ней был удален такой элемент, как тормозной механизм ручника. Если раннее ручник функционировал посредством блокировки заднего кардана, а для этого рядом с раздаткой размещался тормозной механизм, то теперь блокировка колес осуществляется посредством размещения механизмов в задних колесах, как на большинстве современных автомобилей.

Что касаемо основных преимуществ новой РК, то они обусловлены следующими факторами:

1. Обеспечение повышенной проходимости, что стало возможным благодаря увеличению передаточного числа с 1,94 до 2,56. Теперь внедорожник проходит различные препятствия с большей уверенностью и минимальными возможностями застрять.
2. Удобство управления РК, что обеспечивается благодаря специальному регулятору в центральном тоннеле.
3. Автомобиль избавился от стороннего шума и вибраций, издаваемых старой раздаточной коробкой.

Кроме РК, внедорожник УАЗ Патриот получил обновление и КПП, которую также представила компания Dymos. Узнаем подробнее о КПП от Даймос.

Особенности КПП от Даймос

Внедорожник оснащается также и КПП, которые производятся корейской компанией Dymos. Это пятиступенчатый механизм переключения передач, который имеет продолжительный срок службы и минимальные требования к уходу и эксплуатации. Коробка переключения передач и РК хотя и являются совмещенными устройствами, но в каждом из них производитель рекомендует применять масла различных консистенций.

Чтобы осуществить снятие и ремонт РК, потребуется демонтировать и КПП, после чего производить их разъединение. Соединены эти два устройства с помощью гаек, а между конструкциями имеется слой герметика. КПП от Даймос на внедорожнике УАЗ Патриот, совмещенная с РК, показана на фото ниже.

Подробнее о том, как осуществить снятие и разборку КПП от Dymos, можно узнать из статьи на сайте. Выясним далее, каковы же имеются виды неисправностей раздатки на Патриоте, и каковы их причины возникновения.

Неисправности и их причины

Новая раздатка хотя и представляет собой надежный и удобный агрегат, но не исключены различные негативные факторы воздействия, которые могут вывести агрегат из строя. Что же это за неисправности?

1. Самопроизвольное выключение пониженной передачи КПП.
2. Возникновение течи масла из раздатки.
3. Появление шума, гула и посторонних вибраций.
4. Неисправность подшипников или крошение зубьев.
5. Ослабление натяжения цепи.

Что же может привести к развитию таких поломок раздатки Даймос на внедорожнике УАЗ Патриот? Такие виды поломок могут послужить не только следствием полного износа раздатки, но также и КПП. Причины развития неисправностей раздатки следующие:

1. Износ деталей КПП или РК в результате падения уровня масла в данных устройствах.
2. Длительная езда с включенным передним мостом без необходимости.
3. Нагрузки на КПП в результате неправильной эксплуатации коробки.
4. Применение смазочных материалов, которые не предназначены для КПП и РК.
5. Ослабление крепления двигателя автомобиля.
6. Продолжительное воздействие вибраций на раздатку, возникающие вследствие передвижения на автомобиле при неправильно накачанных колесах.
7. Неправильные виды доработок и модернизации переднего и заднего мостов или КПП.

Все эти факторы приводят только к одному – появлению первых признаков неисправности, исправлять которые рекомендуется сразу же при их обнаружении.

Важно знать! Часто владельцы Патриотов со старыми моделями раздаток стремятся осуществить их замену на новые. Возможно ли это? Установить новую раздатку Даймос на место старой механики возможно, но при этом потребуется выполнить большой объем работы: замена кожуха тоннеля, поперечины рамы под КПП, карданные валы, привод ручного тормоза, топливопроводы и проводку.

Особенности профилактики и ремонтных мероприятий РК

Первое, чему следует уделить внимание на новой РК – это заливной пробке. Со временем заливная пробка имеет особенность к закисанию, в результате чего вывинтить ее не представляется возможным. Причина заключается в конусообразной конструкции пробки, в результате чего возникает серьезная проблема. Чтобы не произошло такой проблемы, с самого начала следует выкрутить пробку и обработать ее специальной смазкой от закисания. Со сливной пробкой данных проблем не обнаруживается, но это также не помешает.

Со временем эксплуатации даже новой раздатки происходит возникновение течи масла, что свидетельствует, прежде всего, с неисправностью уплотнителей и сальников. Со временем сальники рассыхаются и теряют свои свойства, поэтому подлежат замене. При первых признаках течи масла важно произвести замену сальников и уплотнителей на раздатке.

К замене сальников следует подойти ответственно, так как от качества приобретенных изделий и их правильности монтажа зависит срок службы. Поэтому всегда следует приобретать только качественные запчасти, чтобы не попасться на подделку, которая повлечет череду неприятных последствий. Сальники также обязательно подлежат замене, если они извлекаются с механизма, ведь снять их без повреждений невозможно. В процессе монтажа сальника можно пользоваться изношенной деталью, осуществляя запрессовку.

Наиболее часто встречаемой проблемой на внедорожнике УАЗ Патриот с новой раздаткой является самопроизвольное включение полного привода и ряда пониженных передач. Происходит это по причине действия вибраций на селекторную шайбу переключения режимов. В результате самопроизвольного включения, порой возникают трудности с выключением полного привода.

Подводя итог, в завершении следует выделить и некоторые недостатки, которые также присуще для нового агрегата на внедорожнике. К таковым можно отнести высокую стоимость автомобиля с новой раздаткой Dymos, а также проблематичность в ее обслуживании. А в обслуживании агрегат нуждается, в чем вы можете убедиться на личном опыте. Стоимость новой раздатки составляет около 75 тысяч рублей, в то время как старая модель не превышает 40-50 тысяч. Поэтому если вы стали счастливым владельцем внедорожника УАЗ Патриот с новой раздаткой Даймос, то не забывайте периодически следить за исправной ее работой.

Раздаточная коробка DYMOS TF120E2 с электроуправлением на Уаз Патриот и Уаз Пикап, характеристики, включение режимов, особенности эксплуатации

С 2013 года на автомобили Уаз Патриот, а позднее и на Уаз Пикап вместо механической раздаточной коробки УАЗ с ручным управлением, стала устанавливаться более мощная раздаточная коробка DYMOS TF120E2 (F041EM) с электрическим управлением.

Раздаточная коробка DYMOS TF120E2 (F041EM) с электрическим управлением на Уаз Патриот и Уаз Пикап, основные характеристики

Каталожный номер раздаточной коробки DYMOS TF120E2 (F041EM) для автомобилей Уаз Патриот и Уаз Пикап с бензиновым двигателем ЗМЗ-40905 и ведущими мостами Спайсер с передаточным числом главной передачи 4,111 — 31638-1800021, 48000T00015.

Каталожный номер раздаточной коробки DYMOS TF120E2 (F041EM) для автомобилей Уаз Патриот и Уаз Пикап с дизельным двигателем ЗМЗ-51432 CRS и ведущими мостами Спайсер с передаточным числом главной передачи 4,625 — 31638-1800020, 48000T00016.

Блок управления 3163-3765011, 48323T00015, раздаточной коробкой DYMOS TF120E2 (F041EM) находится в салоне автомобиля. Двухсторонняя связь для управления и диагностики осуществляется по K-line. Соединительная колодка — KET MG641791 (26 pin).

Основные технические характеристики раздаточной коробки DYMOS TF120E2 (F041EM) для Уаз Патриот и Уаз Пикап

— Передаточные числа раздаточной коробки : Повышающая передача (2H, 4H) — 1 : 1 Понижающая передача (4L) — 2.542 : 1 — Максимально допустимый крутящий момент на входе в раздаточную коробку — 120 кгм — Межосевое расстояние между валами : 241.29 мм — Тип переключения режимов : 2H — 4H — поворотный переключатель, двойной синхронизатор 4H — 4L — поворотный переключатель, без синхронизатора — Тип передачи крутящего момента : цепь — Срок службы : около 200 000 км — Уровень шума при температуре масла плюс 80 градусов : 4H при 3000 об/мин — 82 ДБа 4L при 2100 об/мин — 82 ДБа — Размеры : 416x432x347 мм

— Масса : 32,4 кг (без масла)

Режимы работы раздаточной коробки DYMOS TF120E2 (F041EM) на Уаз Патриот и Уаз Пикап

Режим 2H — повышенная передача 1:1, привод только на задние колеса, используется при движении по дорогам с сухим и твердым покрытием.

Режим 4H — повышенная передача 1:1, подключает передний мост, привод на все колеса, используется при движении по бездорожью, мокрым и скользким дорогам. О включении режима 4H сигнализирует горящий индикатор 4H в комбинации приборов.

Режим 4L — пониженная передача 2.542:1, привод на все колеса, используется при преодоления труднопроходимых участков, подъемов или спусков большой крутизны, по бездорожью, при буксировке прицепа в сложных дорожных условиях, особенно если требуется повышенное тяговое усилие на колесах. О включении режима 4L сигнализирует горящий индикатор 4L в комбинации приборов.

Особенности эксплуатации раздаточной коробки DYMOS TF120E2 (F041EM) на Уаз Патриот и Уаз Пикап

С помощью раздаточной коробки DYMOS TF120E2 (F041EM) можно осуществлять движение как в режиме полного привода, так и только заднего. Режим полного привода рекомендуется использовать при движении по снегу, грязи, льду, песку и в том случае когда необходима большая тяга, а также, когда сцепление колес одного заднего моста недостаточно для уверенного движения автомобиля. Выбирать нужный режим работы позволяет переключатель режимов раздаточной коробки.

При переходе в режим полного привода, в раздаточной коробке возможны легкие механические звуки и вибрации, это не является неисправностью. Движение с включенным передним мостом по ровным и сухим дорогам приводит к ограничению поворота управляемых колес и появлению вибрации при повороте рулевого колеса. Движение автомобиля с включенным передним мостом по ровным дорогам вызывает повышенный расход топлива, шум, а также является причиной повышенного износа шин и узлов трансмиссии.

Любые переключения режимов раздаточной коробки надо выполнять только при работающем двигателе. Включение и выключение режима полного привода 4H можно выполнять как на неподвижном автомобиле, так и во время движения по прямой, при отсутствии пробуксовки колес. Включение и выключение режима полного привода с понижающей передачей 4L, выполняется только на неподвижном автомобиле.

Управление работой переключателя режимов раздаточной коробки DYMOS TF120E2 (F041EM) на Уаз Патриот и Уаз Пикап

Поворотом переключателя раздаточной коробки DYMOS TF120E2 (F041EM) выбирается режим движения : с приводом на заднюю ось, с приводом на все колеса на повышенной передаче, с приводом на все колеса на пониженной передаче. В исходном положении 2H индикация режимов раздаточной коробки в комбинации приборов отсутствует, привод осуществляется только на заднюю ось.

Изменение режима движения с 2H на 4H, подключение переднего моста в раздаточной коробке

Отпустить педаль акселератора, нажать и удерживать педаль сцепления. Перевести рукоятку переключателя из положения 2H в положение 4H. При успешном выполнении переключения, в комбинации приборов включается символ 4H. Отпустить педаль сцепления. При этом в случаях, если :

— предпринимаются попытки включить режим полного привода в момент значительной пробуксовки задних колес относительно передних, — движение производится при наличии разницы давления в передних и задних колесах, большей, чем предписано руководством по эксплуатации, — непосредственно перед включением выполнялся поворот с минимально возможным радиусом или попытка включения осуществляется непосредственно в процессе поворота,

— в других исключительных ситуациях, при возникновении которых приводы передних и задних колес будут иметь в момент включения полного привода различные частоты вращения.

Возможен переход системы в аварийный режим, признаком наличия которого является одновременное включение сигнализаторов 4WD CHECK, 4H и 4L в комбинации приборов. При этом активным остается только привод задних колес. Для включения режима 4H в этом случае, необходимо перевести переключатель в положение 2H и повторно включить режим 4H.

Изменение режима движения с 4H на 2H, отключение переднего моста в раздаточной коробке

Для выключения режима полного привода 4H и включения привода на одну заднюю ось 2H, необходимо отпустить педаль акселератора, нажать и удерживать педаль сцепления, перевести рукоятку переключателя из положения 4H в положение 2H. При успешном выполнении переключения символ 4H в комбинации приборов гаснет. Отпустить педаль сцепления.

Изменение режима движения с 4H на 4L, включение пониженной передачи в раздаточной коробке

Для включения режима полного привода с понижающей передачей 4L предварительно должен быть включен режим полного привода 4H. Далее необходимо остановить автомобиль, нажать и удерживать педаль сцепления. Перевести рукоятку переключателя из положения 4H, через положение 4L в нефиксированное положение «•» и удерживать ее до включения сигнализатора 4L в комбинации приборов.

После включения сигнализатора 4L в комбинации приборов, отпустить рукоятку переключателя, произойдет ее самовозврат в положение 4L. Начать движение, плавно отпустив педаль сцепления. В случае остановки двигателя в режиме 4L, перед началом движения надо убедиться в том, что после запуска двигателя режим движения 4L сохранился включенным.

Изменение режима движения с 4L на 4H , выключение пониженной передачи в раздаточной коробке

Для выключения режима полного привода с понижающей передачей 4L, необходимо остановить автомобиль, нажать и удерживать педаль сцепления. Затем перевести рукоятку переключателя из положения 4L в положение 4H. После включения сигнализатора 4H в комбинации приборов, можно начать движение, плавно отпустив педаль сцепления.
