Люфт рулевой рейки что это такое?

Как отрегулировать люфт в рулевом управлении, что такое суммарный люфт

Требования к элементам рулевого управления транспортных средств регламентируются Правилами ЕЭК ООН №79. Этот документ содержит в основном конструктивные требования к данным элементам. Основные эксплуатационные требования, согласно которым и проводится проверка технического состояния рулевого управления, изложены в СТБ 1641-2006.

Суммарный люфт в рулевом управлении — это угол поворота рулевого колеса от положения, соответствующего началу поворота управляемых колес в одну сторону, до положения, соответствующего началу их поворота в противоположную сторону.

Суммарный люфт в рулевом управлении в регламентированных условиях испытаний не должен превышать предельных значений, установленных изготовителем в эксплуатационной документации, а при отсутствии таких данных не должен превышать:

• 10° для легковых автомобилей и созданных на их базе агрегатов грузовых автомобилей и автобусов
• 20° для автобусов
• 25° для грузовых автомобилей

Начало поворота управляемого колеса — это угол поворота управляемого колеса на (0,06 ± 0,01)°, измеряемый от положения прямолинейного движения.

При проверке суммарного люфта должны выдерживаться следующие предварительные условия:

• шины управляемых колес должны быть чистыми и сухими
• управляемые колеса должны находиться в нейтральном положении на сухой ровной горизонтальной асфальто- или цементо- бетонной поверхности
• испытания автомобилей, оборудованных усилителем рулевого привода, проводятся при работающем двигателе

Значение суммарного люфта в рулевом управлении определяют по углу поворота рулевого колеса между двумя зафиксированными положениями начала поворота управляемых колес в результате двух или более измерений.

Натяжение ремня привода насоса усилителя рулевого управления и уровень рабочей жидкости в бачке должны соответствовать требованиям, установленным изготовителем транспортного средства в эксплуатационной документации.

При органолептической проверке рулевого управления проверяется выполнение следующих нормативных требований:

• вращение рулевого колеса должно происходить без рывков и заеданий во всем диапазоне угла его поворота, неработоспособность усилителя рулевого управления (при его наличии на транспортном средстве) не допускается
• самопроизвольный поворот рулевого колеса от нейтрального положения при неподвижном состоянии транспортного средства с усилителем рулевого управления и работающем двигателе не допускается
• максимальный поворот рулевого колеса должен ограничиваться только устройствами, предусмотренными конструкцией транспортного средства
• не предусмотренные конструкцией перемещения деталей и узлов рулевого управления относительно друг друга или опорной поверхности не допускаются; резьбовые соединения должны быть затянуты и зафиксированы способом, предусмотренным изготовителем транспортного средства
• применение в рулевом механизме и рулевом приводе деталей со следами остаточной деформации, трещинами и другими дефектами не допускается

Повреждение и отсутствие деталей крепления рулевой колонки и картера рулевого механизма, а также не предусмотренное изготовителем транспортного средства в эксплуатационной документации повышение подвижности деталей рулевого привода относительно друг друга или кузова (рамы) не допускаются.

Не допускается подвижность рулевой колонки в плоскостях, проходящих через ее ось. Рулевая колонка должна надежно соединяться с сопрягаемыми деталями, не иметь повреждений. Устройство фиксации положения рулевой колонки с регулируемым положением рулевого колеса, а также устройство, предотвращающее несанкционированное использование транспортного средства, должны быть в работоспособном состоянии.

Рекомендуем:  Турбина дизельного двигателя: устройство и ремонт механизма

Осевое перемещение и качание плоскости рулевого колеса, качание рулевой колонки определяются путем приложения к рулевому колесу знакопеременных сил в направлении оси рулевого вала и в плоскости рулевого колеса перпендикулярно к колонке, а также знакопеременных моментов сил в двух взаимно перпендикулярных плоскостях, проходящих через ось рулевой колонки.

Взаимные перемещения деталей рулевого привода, крепление картера рулевого механизма и рычагов поворотных цапф определяются поворачиванием рулевого колеса относительно нейтрального положения на 40…60° в каждую сторону, а также приложением непосредственно к деталям рулевого привода знакопеременной силы.

Что такое люфт

Суммарным люфтом рулевого управления любого автомобиля, в том числе и автобуса, называют угол, на который отклоняется рулевое колесо при повороте им влево и вправо, до того места, когда начнут поворачиваться колеса автобуса.

Каждый изготовитель автобусов указывает отклонение в своей документации к автобусу, а угол, полученный вследствие полевых испытаний, не должен быть больше указанного.

В случае если в документации значение не указано, тогда фактически оно не должно быть больше значения, которое установлено в государственных нормативах.

Значение люфта устанавливают для каждого типа автомобилей, в том числе и автобуса и оно должно составлять:

• легковые транспортные средства – 10 градусов;
• автобусы – 20 градусов;
• грузовые автомобили – 25 градусов.

Устранение люфта в рулевом управлении

Для регулировки рулевого управления понадобится обычный набор простых инструментов, позволяющих выполнить настройку креплений. Все работы по устранению неполадок проводятся в гараже со смотровой ямой, эстакадой, или с наличием подъемника.

Если люфтомер или ручная диагностика показали неудовлетворительные результаты, переходят к следующим действиям (потребуется помощь напарника):

1. Определить источник стука и проверить работу подвесок.
2. Попытаться подтянуть рулевую планку.
3. Взявшись за руль, поворачивать его из стороны в сторону в пределах свободного хода, одновременно наблюдая работу карданного вала около рейки, шаровых наконечников тяги. А также отслеживать уплотненность сопряжения штанг, которые должны точно входить одна в другую.
4. Если рулевая планка не повреждена, поворачивая регулировочный винт, устранить люфт в рейке.
5. Свободный ход в карданном вале возникает чаще всего по причине отсутствия смазки. Устранить его можно, только заменив деталь.
6. Люфт в месте сопряжения штанг устраняется точечной сваркой, которая сдерживает детали во время работы.
7. Отремонтировать или заменить шаровые наконечники, если есть необходимость.
8. Особое внимание уделить исправности наконечников и целостности резиновых пыльников.
9. Проверить, устранен ли люфт рулевого колеса.

Если все действия не привели к желаемому результату, остается только полностью разобрать рулевой механизм, чтобы определить, какие детали вышли со строя и заменить их.

Безопасность водителя и пассажиров напрямую зависит от исправной работы рулевого механизма. Исправление поломок и регулировку механизмов лучше возложить на профессионалов.

Принцип работы

Чтобы понять, что такое люфт руля, рассмотрим принцип работы систем рулевого управления в современном автомобиле. Рулевое колесо через карданный шарнир соединено с механизмом, представляющим собой полую (как правило, дюралюминиевую) трубу, внутри которой расположена зубчатая рейка, перемещаемая шестерней, соединённой с карданным шарниром.

Зубчатая рейка через внутренние наконечники соединена с тягами, которые через наружные шарниры соединяются с рычагами поворотов на передних стойках подвески.

Таким образом, всякое перемещение рейки приводит к повороту колес и любой люфт в рулевом управлении может привести к серьезным последствиям от запаздывания реакции на движение до полной потери управления автомобилем.

Рекомендуем:  Виды и типы КПП (коробки переключения передач)

Причины, от которых возникает люфт в рулевом управлении:

• плохая затяжка гайки крепления рулевого колеса;
• износ шлицевых соединений;
• износ карданных соединений промежуточного вала;
• ослабление крепления рулевого механизма к кузову;
• повышенный зазор между зубчатой рейкой и шестерней в механизме;
• износ наконечников;
• износ резинометаллических шарниров, крепящих тяги к механизму или ослабление их болтов крепления;
• ослабление затяжки регулировочных тяг.

Люфт может сопровождаться стуком в рулевой колонке, что может говорить об износе деталей.

Как убрать

Для того чтобы отрегулировать рулевое управление, понадобится несколько простых инструментов, которые позволят настроить крепления.

Если люфтомер К 524 М показал нежелательный результат, следует попробовать осуществить настройку винтов усиления карданных шарниров. Эти элементы находятся на рулевом валу. Для этого мы находим регулировочный винт шарниров и устанавливаем допустимое значение. Затем проверка повторяется, и если свободный ход все еще превышен, значит причина в другом.

При завышенных показателях по люфтомеру также рекомендуется отрегулировать шарниры рулевых тяг.  Но сделать это будет сложнее, поскольку вам понадобится подъёмник или помещение со смотровой ямой.  Скорее всего, вы обнаружите что шарниры «раздолбаны», а значит их крепления нуждаются в подтяжке. Также можно подтянуть рулевые тяги.

Иногда состояние деталей не оставляет других вариантов, кроме как полностью разобрать рулевой механизм и заменить изношенные элементы. В этом случае лучше обратится к услугам профессиональной автомастерской, чтобы по неопытности не повредить систему.

Суммарный люфт в рулевом управлении

Суммарный люфт в рулевом управлении, согласно Правил дорожного движения, не должен превышать 10 градусов. В действительности, даже небольшой люфт создает водителю массу неудобств, таких как: стуки, при движении по плохой дороге, рысканье машины по дороге.

Рано или поздно небольшой люфт станет большим и ездить станет совершенно невозможно, поэтому корректировать его значение необходимо как можно скорее.

Свободный ход не считается люфтом. Он может быть как в одном, так и в нескольких элементах рулевого устройства. Есть способ определить, в каком именно из них существует люфт: один человек должен покачивать колесо из одной стороны в другую в пределах люфта, а другой должен наблюдать за шаровыми наконечниками рулевых тяг и за карданчиком возле рулевой рейки или червяка, если передача червячная.

Также обращается внимание на соединение двух штанг, которые плотно заходят одна в одну. Данное соединение делается с той целью, чтобы предотвратить передачу усилия на рулевое колесо в продольном направлении в момент аварии, когда сминается передняя часть автомобиля.

Заранее сообщают о себе характерным стуком разбитые шаровые. Как правило, происходит это до появления заметного люфта. Замените и отремонтируйте их.

Как диагностировать неисправность?

Люфт руля особенно ярко выражается при передвижении по прямой дороге на высокой скорости. Признаком поломки является стук при резком повороте руля. Нарастающий стук во время движения по неровной местности указывает на поломку рулевых наконечников и тяг. Отдающий в руль – о неисправности рулевой планки.

Если руль «бьет» при движении, это говорит о выходе из строя шаровой или рулевых наконечников. Причиной также может быть износ втулки, подшипника, крестовины.

Шум неизвестного происхождения во время поворота руля указывает на необходимость проверки уровня жидкости.

Изменение заданного направления движения авто при прямом положении руля, ощущение, что авто «уводит» в сторону, говорит о несбалансированном развале – схождении колес.

Руль проворачивается отрывисто в случае заклинивания рулевой планки. Если он поворачивается с усилием, требуется проверить работу усилителя.

Чтобы выяснить, есть ли проблемы с рулевым управлением, следует провести небольшую проверку:

1. Завести двигатель и оставить работать на холостом ходу.
2. Одновременно проверить работу гидравлического усилителя.
3. Передние колеса выставить параллельно продольной оси авто.
4. Поворачивая руль в одну и в другую сторону, фиксировать момент, когда передние колеса начинают движение. Люфтом (свободным ходом) будет промежуток, который руль проходит до движения колес.

Для более точного определения зазора используют специальный прибор люфтомер.

Как отрегулировать люфт руля

Ну и наконец, еще одной причиной вызывающей люфт в рулевом управлении является ослабление затяжки регулировочных тяг, которые предназначены для регулировки схождения колес автомобиля. Это есть следствие плохой затяжки болтов на этих тягах после регулировки угла схождения, и может привести к выскакиванию регулировочной тяги из наконечника.

На некоторых моделях современных автомобилей поворотные рычаги не приварены к стойкам подвески, а сочленены с помощью болтового соединения. Ослабление этих соединений также приводит к появлению описываемой неприятности. Чтобы исключить этот вариант при определении причины, приведшей к ней, нужно поднять переднюю часть автомобиля и сняв колеса проверить затяжку вышеуказанных соединений, тем самым будет выполнена регулировка рулевого управления.

Как убрать люфт в рулевой колонке

Современный автомобиль представляет собой сложную совокупность узлов и механизмов, которые, к сожалению, подвержены износу. Особенно быстро изнашивается система управления рулевого колеса из-за того, что большинство ее узлов работают в экстремальных условиях, возникает неисправность, как люфт в рулевом управлении.

В первую очередь нужно иметь в виду, что ее устранение не стоит откладывать в долгий ящик, так как речь идет о повреждении, связанном с опасностью для жизни не только водителя и пассажиров, но и других участников дорожного движения.

И так, рассмотрим причины, из-за которых возникает данная неисправность, а также узнаем, как убрать суммарный люфт в рулевой колонке.

Конструкция рулевого управления

Конструкция системы рулевого управления движением в современных автомобилях практически одинакова для большинства выпускаемых моделей; имеются только непринципиальные отличия.

1. Рулевое колесо.
2. Промежуточный шарнир карданного типа.
3. Рулевой механизм.
4. Левая и правая тяги.
5. Внутренние и наружные наконечники.
6. Регулировочные тяги.

Ослабление затяжки гайки

Самой «безобидной» причиной появления допустимого люфта руля является ослабление крепления рулевого колеса из-за отворачивания гайки его крепления. Для устранения этой неисправности достаточно снять его декоративную обшивку и торцовым ключом соответствующего размера затянуть гайку рекомендуемым моментом. На большинстве современных автомобилей в обшивке руля установлен модуль подушки безопасности, который надо будет демонтировать, чтобы обеспечить доступ к гайке крепления. Поэтому все работы необходимо проводить с особой тщательностью, отключив клеммы от аккумулятора.

Ослабление затяжки гайки крепления рулевого колеса ведет за собой более неприятную проблему – из-за проворачивания его на оси начинается износ шлицов в месте соединения, что приводит к потере управления. Ремонт, заключающийся в обязательной замене поврежденных деталей, в этом случае надо проводить незамедлительно. Износ карданных шарниров на промежуточном валу приводит к так называемому «эффекту зубчатого колеса», проявляющегося тем, что при вращении руля имеет место его периодическое затирание. Такая неисправность приводит к ухудшению управляемости машиной, особенно на высоких скоростях. В этом случае необходима замена промежуточного вала.

Еще одной причиной, вызывающей люфт руля является ослабление крепления рулевого механизма к кузову или осадка резиновых прокладок между рулевым механизмом и кузовом. При возникновении данной неприятности необходимо произвести подтяжку гаек крепления механизма, либо заменить изношенные резиновые детали. Повышенный зазор в шестернях рейки тоже не сулит ничего хорошего. Он появляется вследствие выработки поверхностей соприкосновения зубчатой рейки и шестерни. Также в этом механизме сравнительно часто увеличиваются зазоры между рейкой и направляющими. Причем процесс износа ускоряется в разы в случае нарушения целостности защитных пыльников.

Износ наконечников тяг

Особенно опасен люфт в рулевом управлении, причиной которого, является износ наружных наконечников тяг. Наконечники тяг, это, пожалуй, самое уязвимое место во всей системе управления. Происходит это оттого, что они работают в непростых условиях, постоянно подвергаясь воздействию воды, грязи и т.п.

Серьезность неисправности заключается в том, что в результате происходит значительное увеличение осевых и радиальных зазоров в шаровом сочленении наконечника, и, в конце концов, он разрушается, вследствие чего автомобиль теряет управление. Предсказать последствия такой неисправности, особенно на большой скорости, нетрудно. В таких случаях необходимо немедленно обратиться в автомастерскую для замены наконечников.

Внутренние концы тяг крепятся к рулевому механизму через запрессованные в их концы резинометаллические шарниры. В случае износа этих шарниров при поворачивании руля слышен характерный металлический стук. Для устранения этой неисправности нужно запрессовать в тяги новые. Эта работа требует наличия прессового оборудования, поэтому ее лучше проводить в условиях автосервиса. Либо происходит откручивание болтов, крепящих тяги к механизму. В этом случае, для уменьшения и устранения люфта достаточно эти болты затянуть моментом указанным изготовителем.

Заключение

Как видно, подавляющее большинство причин, вызывающих появление люфта руля могут привести к очень серьезным, а подчас, даже фатальным последствиям. Чтобы предупредить возникновение такой неисправности необходимо периодически проводить осмотр всех узлов и механизмов рулевого управления.

При этом особое внимание при осмотре нужно уделять проверке целостности резиновых пыльников на механизме и наконечниках тяг. Если выяснилось, что эти пыльники порваны, то надо как можно быстрее заменить их.

Ну, а если окажется, что момент упущен, и исправить люфт уже нельзя, то мы не рекомендуется пытаться устранять его самостоятельно, Лучшим решением будет обратиться в автосервис, в котором профессиональные мастера проведут все необходимые работы.

Регулировка рулевой рейки как обойтись без помощи СТО?

Фев 17, 2020

Для обеспечения нормальной работы рулевого управления периодически проводится регулировка рулевой рейки. Что же представляет собой эта деталь? Она является силовым узлом в механизме управления, с помощью которого передается усилие от рулевой колонки напрямую к колесам. То есть рулевая рейка управляет автомобилем, обеспечивая поворот направляющих передних или задних колес.

• 1 Какую функцию выполняет рулевая рейка?
• 2 Как подтянуть рулевую рейку и можно ли не допустить люфтов?
• 3 Регулировка рулевой рейки – как это сделать у себя в гараже?

Какую функцию выполняет рулевая рейка?

Рулевые рейки по способу привода могут быть гидравлическими, электрическими или механическими. Большинство автомобилей оборудовано гидравлическими зубчатыми рейками. Такая конструкция обеспечивает быстроту и точность передачи поворотов руля на высоких скоростях, оптимальный въезд и выезд с парковки, а также позволяет совершать развороты на ограниченных площадях. Для снижения усилий, прилагаемых на ведущее колесо, механизм оборудуется гидроусилителем.

Как уже становится понятно из приведенных примеров, за удобство, а то и за безопасность езды, наряду с другими системами автомобиля, отвечает, в том числе, и рулевое управление. В наших интересах содержать его в рабочем состоянии и прислушиваться к неполадкам. Все работы по ремонту рулевых реек выполняются с применением специального оборудования, позволяющего провести оптимальную реставрацию и подгонку. Разберемся, что нас может ожидать?

Как подтянуть рулевую рейку и можно ли не допустить люфтов?

Чаще всего, неисправности рулевой рейки случаются в результате регулярной езды по пыльным и неровным дорогам. Особенно стали насущной проблемой в городских условиях лежачие полицейские, которые не всегда установлены по технологии, то въезд на них резкий, то высота большая, а страдает авто. Чем дольше будет продолжаться такой режим эксплуатации, тем быстрее возникнет стук рейки. Это наиболее ярко выраженный симптом, означающий ее неисправность.

Для того чтобы как можно реже ремонтировать рулевое управление, необходимо притормаживать, если на дороге хорошо заметны неровности. Проезжать их следует на очень малой скорости.

Другими причинами неисправностей являются частые наезды на бордюры, резкий набор скорости, когда руль находится в крайнем положении. В связи с этим, возрастает нагрузка на редуктор и другие составляющие рулевой рейки. При таких условиях даже гидроусилитель авто может выйти из строя. Неисправности рейки очень похожи на другие поломки, поэтому в некоторых случаях для точной диагностики она требует полной разборки.

Регулировка рулевой рейки – как это сделать у себя в гараже?

Очень часто возникает вопрос, как подтянуть рулевую рейку самостоятельно и выполнить другие регулировки. В данном случае следует помнить, что ее обычное подтягивание может не до конца решить проблему люфта или не решить ее вовсе. Это связано с тем, что передающая пара, в состав которой входит зубчатая рейка и шестерня, имеет степень износа, никому заранее не известный. Сами по себе регулировочные работы не представляют особой сложности и по силам любому водителю, умеющему обращаться с инструментом.

Неизвестная степень износа не позволяет поставить точный диагноз без вскрытия рулевой рейки. В этом случае придется обращаться к специалистам. Для обычной регулировки и подтяжки понадобится напарник, гараж с ямой и ключ для регулировки рулевой рейки. После подготовки необходимо выполнить следующие действия с соблюдением определенных правил:

• Перед началом подтяжки автомобиль должен быть надежно закреплен, а колеса выставлены прямо. С помощью люфтомера (специальный механический прибор для определения зазора) необходимо измерить люфт переднего колеса (если оно отвечает за управление), который не должен быть более 10-ти градусов.
• Для подтяжки существует регулировочный винт, расположенный в торцевой крышке рулевого механизма, находим его. Если искать его приходится впервые, то вооружитесь паспортом автомобиля, потому что для каждой модели расположение винта различное. Он должен подтягиваться медленно. Необходимо постоянно проверять ход руля, значение люфта и наличие стука в колонке.

После регулировки необходимо провести ходовые испытания. Если ход ведущего колеса будет тяжелым, то регулировочный винт нужно будет немного отпустить. Таким образом, регулировочные работы рулевой рейки будут считаться успешными, когда стук или люфт полностью исчезли, а колесо свободно возвращается в нормальное центральное положение.

Источник

Предыдущая запись

Как узнать степень износа двигателя автомобиля

Следующая запись

Что случится с шинами, если зимой припарковаться в луже

Ремонт рулевой рейки своими руками

Сегодня редко можно встретить человека, у которого нет собственного автомобиля. Это устройство уже стало частью нашей повседневной жизни, и мы просто не можем без него обойтись. Однако, как и у любого технического устройства, у машины тоже бывают сбои в работе (и довольно часто). Поэтому, автолюбителям часто приходится везти своего железного коня в автосервис и отдавать немаленькую сумму денег на то, чтобы поломки устранили.

Реечное рулевое управление имеет ряд недостатков:

• Оно довольно плохо переносит удары
• На него сильное влияние оказывает вибрация.
• Нагрузка на детали довольно большая, что сказывается на длительности их функционирования
• Процесс его установки довольно сложен и требует относительно больших трудозатрат

Рулевая рейка передает вращение от руля к колесам. Она влияет на управляемость, а любые неисправности этого узла делают автомобиль менее послушным. Элементы рулевой рейки подвержены естественному износу, также на них воздействуют ударные нагрузки от движения по неровным дорогам. Это приводит к тому, что к пробегу 200–250 тыс. км рулевая рейка почти каждого автомобиля требует замены или ремонта.

8 признаков неисправной рулевой рейки

1. В движении по неровностям и при повороте руля слышен стук в районе рулевой рейки.
2. Ухудшилась управляемость, автомобиль «кидает», особенно остро это чувствуется на высокой скорости.
3. Свободный ход руля (люфт) увеличен.
4. Руль вращается тяжелее чем обычно или рывками.
5. Руль не возвращается в исходное положение после поворота, приходится доворачивать руками.
6. Шумит насос ГУР, звук усиливается при вращении руля.
7. Падает уровень масла в бачке гидроусилителя.
8. На рейке или рядом с ней видны подтеки масла.

Почти все признаки из списка выше не указывают прямо на износ рулевой рейки, поэтому перед ремонтом нужно убедиться, что проблема именно в ней.

Стучать могут элементы подвески — шаровые опоры, рулевые наконечники, сайлентблоки, втулки и стойки стабилизатора. Износ этих деталей приводит к плохой управляемости, увеличению люфта рулевого колеса. Подвеску нужно проверить, неисправные элементы — заменить.

Тяжелое вращение руля, невозврат или медленный возврат в исходное положение может быть следствием неправильной регулировки рейки или нарушением развал-схождения колес. Если вы недавно регулировали рейку, переделайте, но уже правильно, проверьте углы установки колес на СТО.

Для автомобилей с электроусилителем причиной «тяжелого» руля может быть отказ электродвигателя, обрыв или замыкание цепи, окисление контактов в разъемах, неисправность блока управления системы или сгоревшие предохранители.

Утечка жидкости из системы гидроусилителя и шум насоса ГУР связаны — масло вытекает через изношенные сальники и уплотнения. Через них же в систему попадает воздух, из-за которого шумит насос. Осмотрите корпус насоса, шланги и соединения, если нашли течь — устраните.

Как определить износ деталей внутри рейки?

На заглушенном авто покачайте руль вправо-влево с небольшой амплитудой. Если слышен стук — нужен ремонт. Если есть помощник, пусть он в это время  возьмется рукой за рулевую тягу, так можно точнее определить, где люфт.

Ремонтировать или менять?

Заменить неисправную рейку на новую проще, чем отремонтировать. Но дороже. Рассмотрим затраты на ремонт рейки автомобиля Ford Focus II 2009 года выпуска. Новая оригинальная рейка стоит примерно 800 у.е.. Заменители предлагают купить по цене от 350 у.е., но их ресурс, по отзывам автовладельцев, непредсказуем.

Ремкомплект для рейки Ford Focus II стоит 30-40 у.е., пыльники с хомутами —  9 у.е. Экономия очевидна, но на снятие, ремонт и установку узла придется потратить около 2-х дней. Для демонтажа и монтажа подойдет обычный комплект гаечных ключей, но чтобы разобрать и собрать рейку нужен специальный инструмент, который придется купить или изготовить самостоятельно.

Перед началом ремонта постарайтесь трезво оценить свои силы и возможности, сопоставить выгоду от самостоятельного ремонта и предстоящие трудозатраты.

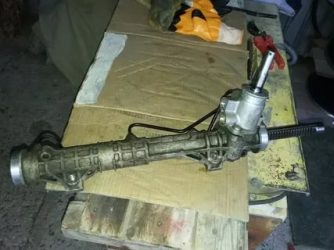

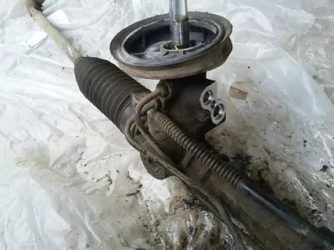

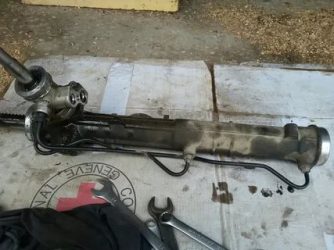

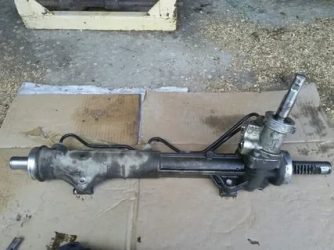

Снятие рулевой рейки

Демонтаж рейки имеет свои особенности для каждого автомобиля, но в целом, порядок действий следующий:

1. Установить переднюю часть авто на подпорки, снять колеса.
2. Выпрессовать рулевые наконечники из цапф поворотного кулака (используйте специальный съемник).
3. Снять теплозащитный экран рейки.
4. Для автомобилей с гидроусилителем — открутить шланги подачи и обратки масла (под шланги подставьте емкость для слива жидкости), для автомобилей с электроусилителем — отключить разъем или снять датчик положения рулевого вала.
5. Открутить болты крепления рулевой рейки к подрамнику или моторному щиту (в зависимости от марки и модели автомобиля).
6. Ослабить стяжной болт карданного соединения рейки с рулевым валом.
7. Потянуть рейку по направлению рулевого вала для высвобождения шлицевого соединения (если рейка не идет, допускается сбить ее легкими ударами молотка).
8. Вытащить рейку через левую или правую арку колеса (зависит от компоновки подкапотного пространства).

Совет: не в каждом автомобиле рейку можно достать просто так — может мешать подрамник. Снимать его полностью долго и сложно, попробуйте открутить только задние болты и опору двигателя, потом отвести подрамник вниз. Часто этого бывает достаточно и рейка высвобождается.

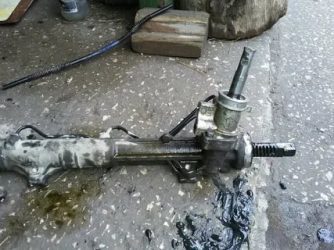

После демонтажа рейку нужно очистить от грязи и вымыть.

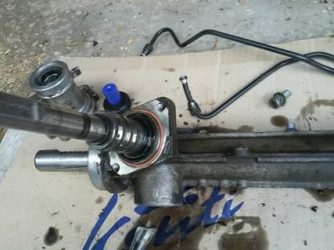

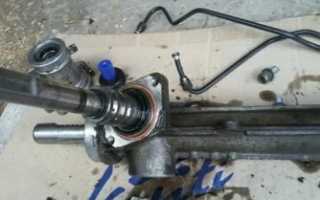

Разборка рейки

Разбирать и собирать рулевую рейку лучше в чистоте, без песка и пыли. Если абразивные частицы попадут внутрь — поверхности и сальники быстро износятся, рейка потечет. Зафиксируйте рейку в слесарные тиски, если их нет, подложите на место разборки чистый картон или другой материал.

Важно: не зажимайте рейку в тисках слишком сильно — ее корпус из хрупкого сплава алюминия может лопнуть или деформироваться.

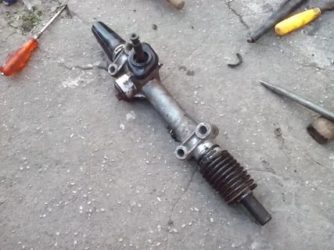

Порядок разборки рулевой рейки

1. Снимите хомуты и стяните пыльники рулевых тяг.
2. Надежно зафиксируйте корпус рейки и открутите рулевые тяги (на резьбовой муфте есть проточки для рожкового ключа).
3. Открутите контргайку и гайку регулировочного механизма, достаньте из посадочного гнезда шайбы и прижимную втулку.
4. Открутите корпус или гайку приводного вала (может понадобиться специальный ключ), достаньте вал из корпуса.

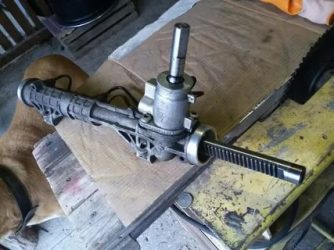

5. Вытащите зубчатый шток рейки.
6. Из корпуса рейки достаньте уплотнительные манжеты, втулки и фторопластовые кольца.

Совет: перед разборкой рейки сделайте метки положения зубчатого штока или замеряйте, насколько он выступает из корпуса с двух сторон, чтобы потом правильно собрать.

Отмечайте положение регулировочной гайки и считайте витки при ее откручивании, чтобы после сборки установить  прижимную втулку в правильное положение.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Устранение люфта в рулевой колонке LADA GRANTA и KALINA

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа. Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки.

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Сборка рейки

Собирайте рейку в последовательности, обратной разборке. Детали смазывайте маслом для ГУР перед установкой, чтобы на втулках не образовалось задиров.

Фторопластовые кольца и втулки вставляйте в корпус рейки осторожно —  материал хрупкий и может лопнуть от ударов или большого усилия. Для аккуратной запрессовки можно использовать торцевую головку и удлинитель подходящего размера из набора ключей.

После установки зубчатого штока отцентрируйте его по меткам, сделанным перед разборкой, затем вставляйте и прикручивайте приводной вал.

Вставьте в гнездо прижимную втулку и шайбы, заверните регулировочную гайку на нужное количество оборотов и проверните механизм рукой несколько раз от упора до упора (вращать нужно за приводной вал). Если рейка собрана правильно, зубчатый шток должен ходить легко, без заеданий. Зажмите контргайку регулировочного механизма.

Закрутите рулевые тяги и установите пыльники, обожмите их специальными хомутами.

Важно: не ставьте вместо хомутов  пластиковые стяжки, они не обеспечивают надежный обжим пыльника, внутрь рейки будет попадать влага, шток заржавеет и повредит манжеты. Рейка потечет.

Установка рулевой рейки

Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.

Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.

Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до отметки «максимум».

Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).

Как прокачать систему ГУР

1. Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.
2. Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.
3. Запустите мотор.
4. Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.
5. Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите  соединения, шланги и трубки ГУР на подтекание.

Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.

После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:

• Руль стал легче и «острее».
• Стуки и шумы прекратились.
• Уровень жидкости в бачке ГУР не падает.
• Рейка не течет.
• Автомобиль хорошо управляется, уверенно держит дорогу.

Если все в порядке, установите на место теплозащитный экран.

После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.

Ремонт рулевой рейки: своими руками или на СТО?

Отремонтировать рулевую рейку самостоятельно в гараже выгодно, но не просто. Понадобится инструмент, время и терпение.

Специализированные автосервисы предлагают альтернативу ремонту в гараже или покупке новой детали — полную реставрацию рейки.

Специалисты сами снимут рейку, подберут нужный ремкомплект, восстановят проблемные элементы, которых нет в продаже. Если описанные в статье работы кажутся сложными — доверяйте ремонт рейки профессионалам.

Источники: svoimirykamiinfo.ru, wilgood.ru.

Что такое люфт руля, как его определить и исправить своими руками

Проблемы с управлением, наряду с тормозными поломками, это самое страшное, что может произойти с автомобилем в движении. Реальным предвестником таких проблем является люфт руля. Разберемся, что это такое и как себя обезопасить.

Итак, люфт, это недостаток в рулевом управлении. Происходит он из-за проблем с рулевой рейкой, либо калибровки самой «баранки». По сути своей, это плохая реакция колес на поворот штурвала., которая выражается в виде запаса.

Говоря проще: если вы поворачиваете руль в сторону, а колеса реагируют не сразу, это и есть тот самый люфт. Сразу же стоит отметить, что многими производителями предусмотрен небольшой свободный ход рулевого колеса, без «зацепа» самих колес. Соответствующие параметры свободного хода вы можете узнать в технической документации вашего транспортного средства.

Другие неприятности

Помимо люфта, стоит быть внимательным и к другим неприятностям, связанными с поворотом и управлением:

• Возрастающее усилие. Если вы замечаете, что для того, чтобы совершить поворот, вам требуется прикладывать все больше сил к рулю, то это тоже признак проблемы. Происходит это из-за износа рейки или редуктора.
• Самопроизвольное отклонение. Предположим, что вечером вы запарковали машину, оставив баранку строго по центру. Утром, садясь в салон, вы заметили, что он отклонена, в то время как колеса остались стоять также прямо.
• Протечки. Жидкость может вытекать как из сальника рейки, так и из рабочего бочка гидроусилителя. Их вы можете обнаружить под своим автомобилем, либо при самостоятельно осмотре на яме.

При обнаружении одного из таких аспектов, мы рекомендуем немедленно обратиться в сервис и проверить механизмы. Одна диагностика, за которую вы заплатите, может спасти не только ваш дальнейший бюджет, но и здоровье и жизнь вас и ваших пассажиров.

Допустимое отклонение

Как мы уже говорили, автопроизводителями выделяется допустимый размер люфта. Обычно он составляет 2-3 миллиметра, или градусов уклона. Они необходимы для того, чтобы механизмы управления не находились под постоянным давлением и, соответственно, служили дольше в счет меньшего износа.

Норма прописывается в техдокументации, но для различных транспортных средств она может быть разной. Обычно у автобусов и грузовых машин она несколько выше, опять таки, из-за большей нагрузки на рулевую рейку. Для легковых авто она ограничена парой градусов.

Проверка

Проверка люфта может быть осуществлена как самостоятельно, так и при помощи специалистов в сервисе. Для того, чтобы узнать значение самостоятельно, вам потребуется линейка, какой-нибудь маркер или мел и внимательный взгляд помощника.

• Устанавливаем руль в нормально, прямое положение. Определить его вы можете при помощи линейки с водяной капсулой, так называемым уровнем.
• Поставив руль, делаем отметку на самой его верхушке. Перед рулей кладем обычную линейку. Соотносим отметку с показанием на линейке. Скажем, у нас получилось, что метка стоит на 15 сантиметрах.
• Затем, медленно поворачиваем руль, считая сантиметры, на которые мы отклонились. К примеру, вертим его влево, а значит наша метка будет приближаться к 14 сантиметрам и дальше.
• Наш наблюдатель смотрит за колесами и сигнализирует, когда они сдвинулись. Когда мы получили его команду, останавливаем вращение и фиксируем показатель. Скажем, наша отметка осталась на 13.5 сантиметрах. Значит люфт 1.5 сантиметра.
• Идеально сделать эту работу можно при помощи транспортира. Только нужен большой, примерно такой, каким пользуются инженеры и архитекторы. Его можно приобрести в отделе канцелярских товаров. Принцип тот же, но полученные данные будут в градусах, что нам больше подходит.

На СТО такая работа выполняется при помощи специального прибора — люфтометра. Это небольшой компьютер, который подключается к руль и сам высчитывает отклонения. Естественно, он намного точнее и дает лучшую картину ситуации и необходимых исправлений. С его помощью высчитывается суммарный люфт руля. Если документацией он не допускается, то надо переходить к исправлению.

Как исправить

Что делать, если показатели критичны? Конечно же, устранить найденный люфт. Основные причины находятся в рулевой колонке. Она может выдавать свои болезни не только отклонениями, но еще и соответствующим стуком. Стук вы, скорее всего, заметите только тогда, когда отклонение уже будет достаточно большим и нужна будет регулировка.

Убрать свободный ход полностью не получится, помните про необходимый запас для продления срока службы деталей. Нам нужно его уменьшить, до выхода из критических отметок. Поэтому, лезем в район рулевой рейки.

Задача: подтянуть все детали и заменить эдакие расходники. Берем гаечный ключ, либо шестигранник. Находим гайки, которыми фиксируется запчасть. Она будет расположена рядом с сальниками, либо другими резиновым элементами. Эти гайки нам и надо отрегулировать.

Процесс не быстрый. Подтягиваем по чуть-чуть, а затем проводим новые замеры. И так, до тех пор, пока не попадем в нужные градусы. Дополнительно можно заменить сальники, смазать все, что того требует и проверить жидкости, если речь идет о гидроусилителе.

По каким признакам определяется неисправность рулевой рейки?

Рулевая рейка – это механизм, отвечающий за поворот передних колес автомобиля и соединенный с ними посредством тяг. Как и любой другой агрегат, элемент постепенно изнашивается в процессе эксплуатации, что негативно влияет на управляемость машины. Поскольку данная проблема связана с безопасностью водителя и пассажиров, хозяину авто необходимо различать признаки неисправности рулевой рейки, чтобы устранять их в кратчайшие сроки либо ставить новую запчасть.

Кратко об устройстве механизма

Элемент представляет собой цилиндрический корпус, куда помещены следующие детали:

• сама зубчатая рейка, движущаяся внутри втулок;
• ведущий вал с косозубой шестеренкой, вращающийся на 2 подшипниках (соединяется с рулевой колонкой);
• 2 тяги, подключенные к концам реечного механизма и поворотным кулакам ступиц;
• система упоров и пружин, ограничивающих ход рейки и выбирающих люфты шестеренчатой передачи;
• резиновые чехлы (пыльники) в виде круглых «гармошек», защищающие картер механизма от попадания грязи;
• корпус элемента наполнен жидкой смазкой.

Таково устройство обычной механической и так называемой электрической рейки, действующей в паре с электроусилителем руля (ЭУР). Если автомобиль оснащен гидравлическим усилителем (ГУР), то конструкция механизма дополнена цилиндрами и поршнями, помогающими двигать зубчатую планку в ту или иную сторону.

Элемент работает по простому принципу: при вращении руля ведущий вал посредством шестерни двигает рейку в необходимом направлении. Концы детали, связанные с тягами, заставляют поворачиваться передние колеса. ГУР либо ЭУР реагирует на движение руля и «подталкивает» реечный механизм в нужную сторону, снимая физическую нагрузку с водителя.

Признаки неполадок

Поскольку большинство легковых автомобилей оборудовано гидравлическим усилителем, то симптомы износарейки следует рассматривать в комплексе с элементами ГУР – насосом, распределительным клапаном и масляными магистралями.

Неполадки работы реечного механизма делятся на явные и скрытые. Выявить первые способен сам автолюбитель в процессе движения либо в результате осмотра узлов и агрегатов. Во втором случае четко определить неисправность может мастер станции технического обслуживания. Ваша задача – вовремя отреагировать и обратиться на СТО при появлении следующих симптомов:

1. Стук, раздающийся в передней части авто при движении по неровностям, особенно в повороте. Расположение звука – приблизительно по центру, где установлена рейка.
2. При езде по мелким ухабам или насыпному покрытию вибрация явственно передается на руль.
3. После прохождения поворота баранка неохотно возвращается в исходное положение либо остается повернутой. При попытке быстрого вращения руль наливается тяжестью.
4. Свободный ход баранки заметно увеличился, отчего машина «рыскает» на прямом участке дороги и требует постоянной корректировки траектории движения со стороны водителя.
5. Гул, свист и прочие посторонние звуки.
6. Для поворота приходится прикладывать большое усилие на руле.
7. Критическая поломка – заклинивание механизма либо самопроизвольное вращение баранки без изменения направления движения.

Примечание. Специфика стука реечного механизма – центральное расположение, из-за чего водителю кажется, будто звук доносится с обеих сторон сразу. Подтверждающий признак – вибрация на руле и увеличение люфта.

Если удалось однозначно выяснить, что стучит рулевая рейка, произведите внешний осмотр агрегата. Особое внимание уделите резиновым пыльникам – их видно сквозь арки передних колес и частично – под капотом. Лучший вариант – обследование на смотровой канаве. Порывы и масло на «гармошках» свидетельствуют о том, что внутрь элемента попала вода и грязь, ускоряющая износ всех деталей.

Другие внешние признаки поломки – потеки смазки на кожухе агрегата. Если сразу не заметить прохудившийся сальник, то уровень масла в картере снизится и начнется так называемый кольцевой износ корпуса и силового цилиндра. Последствия – дорогостоящая замена узла в сборе.

При наличии гидроусилителя руля нужно осматривать не только рейку, но и элементы ГУР – насос, ременной привод и масляные шланги. Загляните в расширительный бачок – пониженный уровень сразу даст понять, что смазка теряется в результате утечки. Дополнительное подтверждение – свежие пятна под автомобилем на месте постоянного хранения.

Подробней о проблеме мы писали в этой статье.

В отличие от ГУР, электрические усилители не подают признаков неисправности и выходят из строя сразу. Но подобные случаи – редкость, в целом ЭУР – довольно надежный агрегат.

Что делать с неисправностями рейки?

В подавляющем большинстве случаев замена или ремонт рулевой рейки производится на автосервисе, поскольку даже снятие элемента – задача непростая. Но мелкие проблемы можно решить самостоятельно, например:

1. Заменить порвавшийся резиновый пыльник. Если вы обнаружили данный дефект на ранней стадии, когда реечный механизм функционирует исправно, то можете поменять кожух в гараже на смотровой яме. Не забудьте очистить от грязи детали под пыльником.
2. Устранить протечки гидравлической жидкости на патрубках. Для этого придется опорожнить систему и заменить шланги, лучше все сразу.
3. Поставить новые наконечники рулевых тяг. Признаки износа шаровых пальцев очень похожи на неисправность рулевой рейки – возникает люфт руля и стук.
4. Сменить разбитую крестовину рулевого вала.
5. Подтянуть либо поменять ремень, вращающий шкив гидравлического насоса. Проскальзывание ременной передачи ведет к ухудшению работы усилителя и затруднительному вращению руля.

Конструкцией рейки предусматривается регулировка зазоров в передаточном узле. На ранних стадиях изношенности шестерен люфт устраняется подтягиванием регулировочных винтов. Самому выполнять операцию крайне нежелательно: если перестараетесь и не оставите зазоров, зубчатая передача станет изнашиваться еще быстрее.

Когда проблема кроется внутри корпуса реечного механизма, самостоятельно устранить стук не получится, разве что вы сами – автомеханик. Наиболее распространены следующие внутренние неисправности:

• выработка зубьев на рейке либо рулевом валу;
• люфт подшипников;
• разгерметизация сальников;
• кольцевой износ втулок, цилиндров;
• деформация вала либо самой рейки в результате попадания колеса в глубокую выбоину и удара по механизму.

Часть перечисленных поломок устраняется путем установки ремонтных комплектов в условиях автосервиса. Изношенные детали зубчатой передачи отдельно лучше не менять – необходимо ставить новую рейку.

Что такое люфт руля, его причины и устранение

Люфт – это свободный ход на соединении двух и более деталей автомобиля. Допустимый люфт – это максимальная величина смещения, которая не имеет критического значения для управляемого элемента.

Это явление может возникать в:

• рулевом управлении;
• карданах трансмиссии;
• элементах ходовой части;
• узлах подвески.

Разберемся с причинами возникновения свободного хода в рулевой колонке. Затем – как его устранить.

ЧТО ТАКОЕ ЛЮФТ РУЛЕВОГО УПРАВЛЕНИЯ

Рулевая колонка – первый узел, в котором может появляться увеличенный свободный ход. Основная ее часть это шток, фиксирующийся на валу с шарнирами.

Соединение этих элементов обеспечивается зубчатой передачей. Еще с завода в ней присутствует незначительный зазор. Он необходим для того, чтобы края зубцов преждевременно не изнашивались из-за силы трения.

Водитель может заметить это явление, поворачивая руль влево и вправо, так чтобы при этом направление колес не менялось. Во время эксплуатации машины свободный ход на соединениях увеличивается. Чаще всего это происходит из-за естественного износа деталей.

Как работает рулевое управление автомобиля – смотрите в видео обзоре:

Урок 37 Общее устройство и принцип работы системы рулевого управления
Watch this video on

ПРИЗНАКИ ПОЛОМКИ

Естественный износ зубчатых соединений и шарнирных передач происходит медленно, поэтому водителю сложно заметить, с какого момента люфт начал увеличиваться. Чтобы контролировать этот процесс, автомобилист должен периодически проверять этот параметр. Так, для легковых машин нормой считается, когда свободный ход руля не больше трех сантиметров.

Когда же во время движения автомобиль замедлил отклик на поворот рулевого колеса, водителю необходимо остановиться и проверить, в чем причина. Это явный признак поломки.

Любые скрипы, стуки, вибрации произвольное отклонение машины от заданной траектории – все это признаки неисправности рулевого управления. Из-за этого в экстренной ситуации водитель может не справиться с управлением транспортного средства и создать ДТП.

ДОПУСТИМЫЙ ЛЮФТ РУЛЕВОГО КОЛЕСА

Боясь этого, некоторые автомобилисты вообще стараются устранить свободный ход рулевого колеса. Однако это ускорит износ деталей и их нужно будет менять на новые чаще обычного.

В руководстве по эксплуатации и ремонта автомобиля завод-изготовитель указывает разрешенный люфт рулевого управления. Если эти данные отсутствуют, следует отталкиваться от основных требований, прописанных в ПДД.

Машина должна соответствовать следующим требованиям:

Тип автомобиля:Максимально допустимый люфт (в градусах)Легковой10Грузовой25Автобус20

Как видно, чем больше габариты автомобиля, тем выше величина свободного хода рулевого управления.

КАК ПРОВЕРИТЬ ЛЮФТ РУЛЯ

Проверить люфт руля нужно следующим образом.

• Поставить автомобиль на твердую ровную поверхность – бетонное или асфальтированное покрытие. Колеса авто – сухие, чистые и поставлены в направлении продольной оси кузова.
• Перед замерами руль поворачивают влево и вправо, чтобы почувствовать тот момент, когда колеса начинают менять свое направление.
• На рулевое колесо устанавливают прибор, который показывает градус отклонения от центральной точки.
• Показатели свободного поворота влево и вправо суммируются.

КАКИМ ИНСТРУМЕНТОМ ПРОВЕРЯЕТСЯ

Самый простой способ замера люфта руля выполняется при помощи обычной линейки. На рулевом колесе наносится отметка. Затем его поворачивают вправо, подставляют линейку шкалой к отметке, а одним краем упирают ее в левую стойку. При свободном повороте влево отметка пройдет несколько делений на шкале. Стоит отметить, что для прохождения техосмотра автомобиля этого показателя будет недостаточно.

Вот еще один способ определения суммарного люфта:

Как проверить люфт руля самостоятельно
Watch this video on

Для точного определения величины люфта необходимо приобрести люфтомер. Существует два вида этих приборов: электронный и механический. Первые отличаются большей точностью, в них может быть несколько функций и их очень легко использовать.  Вторая категория не нуждается в элементах питания, и они отличаются высокой надежностью.

Вот как работает электронная модель:

Как проверить люфт руля прибором ИСЛ-М
Watch this video on

ВОЗМОЖНЫЕ ПРИЧИНЫ ЛЮФТА И ИХ ДИАГНОСТИКА

Помимо естественного износа деталей, причина появления свободного хода в рулевой колонке – следствие неиспраавности деталей, участвующих в управлении автомобиля. Все поломки можно диагностировать следующими тремя способами.

ПРИ ВЫКЛЮЧЕННОМ ДВИГАТЕЛЕ

Если увеличенный показатель свободного хода ощущается при выключенном двигателе, необходимо проверить всю схему рулевого управления. Вот основные проблемы, которые может выявить диагностика:

• износились рулевые наконечники;
• поломка крестовины вала рулевой стойки;
• выработка на зубьях шестерни рейки;
• износ верхней или нижней шаровой опоры.

ПРИ ДВИЖЕНИИ

Если руль люфтит во время движения, необходимо обратить внимание на сопутствующие проблемы.

• Автомобиль уводит в сторону. Причина – не отрегулированный развал-схождение.
• При повороте рулевого колеса возникают посторонние шумы. Причина – недостаточный уровень жидкости гидроусилителя.
• Стук в передней части при езде по неровной дороге. Причина – выход из строя рулевых тяг и их наконечников. Если этот стук отдает в руль – нужно проверить рулевую рейку.
• Вибрация руля. Она возникает при разбалансировке колесных дисков. Помимо этого причиной биения руля может быть поломка шаровых опор или рулевых наконечников.
• Потеря плавности хода. Поворот руля с рывками свидетельствует об износе рулевой рейки.

ПРИ ТОРМОЖЕНИИ

Свободный ход рулевого колеса, возникающий при торможении, может свидетельствовать о таких проблемах:

• выход из строя подшипника ступицы. Выявить эту поломку можно, подняв на домкрате авто, и пошатав колесо. Если оно люфтит – значит проблема в ступичном подшипнике.
• после недавнего ремонта ходовой механики плохо затянули крепление ступицы;
• плохо затянуты крепежные болты рулевого управления;
• износ тормозных дисков или колодок.

Любые изменения в поведении автомобиля на дороге достойны пристального внимания автомобилиста. Игнорирование тревожных сигналов чревато не только выходом из строя деталей, но и созданием аварийной ситуации.

КАК УСТРАНИТЬ ЛЮФТ

Во многих случаях люфт руля можно устранить, выполнив правильную регулировку системы управления автомобиля. Стоит проверить затяжку всех крепежных болтов, а также обратить внимание на регулировочные винты. Как убрать рулевой люфт в сложных ситуациях?

В РУЛЕВОЙ КОЛОНКЕ

На валу рулевого управления закреплены карданные шарниры. В стандартных колонках их два. Они фиксируются болтами. Еще одна причина свободного хода в рулевой колонке – выработка в гнездах, куда установлены эти элементы.

Чтобы выполнить ремонт, потребуется поставить автомобиль на эстакаду или загнать в гараж со смотровой ямой. При замене крестовины руль следует зафиксировать. Если после замены шарнира водитель слышит дребезжание, необходимо подтянуть крепежные болты.

РУЛЕВОГО КОЛЕСА

Редко, но случается так, что полная замена всех износившихся деталей не устраняет увеличенный свободный ход. В этом случае следует проверить монтаж самого руля. В некоторых автомобилях зубчатое крепление этой детали выходит из строя из-за некачественного материала, из которого она изготавливается.

Итак, устранение люфта в системе управления автомобиля – не просто вопрос комфорта. От исправности ее элементов зависит безопасность всех, кто находится в машине.

Люфт в рулевом управлении, максимальное суммарное значение

Люфт — термин в механике, который подразумевает наличие свободного хода у элемента механической системы. Он представляет собой параметр, по которому можно судить о величине движения упомянутого выше узла для получения ответа со стороны другого — управляемого узла.

Другими словами, размер люфта характеризуется как величина поворота или смещения управляемого элемента, которое не приводит к каким-либо изменениям в объекте.

Применительно к автомобилю и рулевому управлению — угол поворота руля, при котором машина продолжает движение в неизменном направлении.

Что подразумевается под суммарным люфтом рулевого колеса?

Еще один термин, требующий рассмотрения — «суммарный люфт». Под ним подразумевается общий угол, отсчет которого начинается при крайнем положении рулевого колеса с одной стороны, когда начинается поворот, до противоположного положения, когда машина начинает движение в другом направлении.

Чтобы разобраться в принципах работы суммарного люфта, важно понимать конструкцию и особенности работы системы управления. Если исходить из технической составляющей, принцип действия люфта имеет следующий вид.

В передаче рулевых тяг присутствует шток, который фиксируется с небольшим зазором в один-два миллиметра.

Это расстояние необходимо для защиты узлов зацепления рулевой системы от износа по причине чрезмерного трения.

Наличие зазора — технологическое решение, позволяющее держать зацеп в необходимом положении и не касаться к поверхности зубцов.

Для водителя этот параметр представляет собой свободный ход рулевого колеса, позволяющий получить более точное управление автомобилем и чувствовать, в какой момент изменяется направление движения транспортного средства.

По сути, это полное расстояние, которое проходит руль, прежде чем машина поедет в левую или правую сторону.

Многие ошибочно считают это явление негативным и пытаются от него избавиться. Не стоит этого делать, ведь люфт в рулевом управлении — норма для каждого автомобиля. Другое дело, что он должен иметь строго определенную величину.

Здесь прослеживается интересная закономерность — чем большие габариты имеет авто, тем более высоким является показатель люфта.

В процессе измерения суммарного люфта обязательно соблюдение ряда условий:

• Передние колеса располагаются в нейтральной позиции и стоят на твердой (асфальтной или бетонной) поверхности.
• Покрышки управляемых колес сухие и чистые.
• Двигатель автомобиля заведен. Это актуально, если тестируется работа усилителя рулевого привода.
• Натяжение приводного ремня насоса усилителя руля, а также уровень рабочей жидкости должны соответствовать требованиям, которые утверждены заводом-изготовителем.

Проверка суммарного люфта производится посредством измерения угла поворота управляющего колеса между фиксированными позициями изменения движения в левую и правую сторону.

Для получения точных параметров измерение производится от двух и более раз.

Что такое начало поворота рулевого колеса?

Помимо рассмотренного выше, существует еще один термин, о котором нужно знать — начало поворота управляемого колеса.

Под этим параметром скрывается угол поворота колеса на 0,06 градуса с погрешностью 0,01 градус в одну и другую сторону.

Измерение параметра производится при отталкивании от позиции прямолинейного движения.

Допустимые люфты в автомобилях

В ПДД прописаны нормированные показатели суммарного люфта для различных автомобилей. Кроме того, этот параметр не должен превышать цифр, указанных в документации по эксплуатации машины.

Если в бумагах производителя отсутствуют специальные рекомендации, люфт должен быть следующим:

• Для легковых машин, а также сделанных на их основе узлов автобусов и грузовиков — 10;
• Для автобусов — 20;
• Для грузовиков —25.

Также существуют отдельно взятые рекомендации для некоторых моделей:

• Для ВАЗ-2106, 2107, 2110, 21213 — 5;
• Для Газель 3302 — 20 (пассажирский вариант) и 25 (грузовая машина).

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Ремонт рулевого управления

Причины большого люфта

Объяснением увеличения люфта могут быт изменения в конструктивных особенностях рулевого управления, а также разрушение их элементов.

К основным причинам можно отнести:

• Износ зубчатой планки и зубьев шестерни рулевой рейки.
• Повреждение или деформация ступичного подшипника. Известны случаи, когда он разваливается в процессе эксплуатации, что приводит к увеличению люфта (но тут уже будет не до люфта).
• Неисправность наконечников и рулевых тяг, которые при несоблюдении требований эксплуатации часто ломаются. Итог такой же, как и в прошлом случае — «разболтанность» рулевого колеса.
• Некачественный ремонт ходовой части машины. Бывают ситуации, когда люфт руля проявляет себя после посещения СТО. Это возможно, когда специалисты сервиса недостаточно протягивают гайку ступичного подшипника. В итоге страдает рулевая система автомобиля.
• Поломка шаровой опоры (нижней или верхней), а также протяжка рулевой рейки с чрезмерным усилием.
• Устаревшее гидравлическое масло, которое требует замены. Часто люфт в рулевом управлении устраняется после заливки новой рабочей жидкости.

Если говорить в целом, люфт возникает при неисправности в цепочке между рулевым колесом и колесами.

Чтобы выяснить причину, необходимо пройти всю цепочку и определить «слабые» места. Главное — убедиться, что речь идет именно о повышенном свободном ходе, а не о других проблемах.

К другим причинам люфта в рулевом управлении можно отнести:

• Износ или неправильная регулировка зацепления «червяка» и роликового механизма.
• Износ оси или втулок маятникового рычага.
• Ослабление крепежа картера.

Признаки поломки

Как отмечалось выше, для эффективного устранения неисправности ее необходимо своевременно диагностировать. Для этого достаточно знать признаки люфта в рулевом управлении.

К основным симптомам можно отнести:

• Появление стука в рулевом механизме;
• Повышенные вибрации во время движения;
• Скрип при повороте колес;
• Отклонение от заданной траектории при прямом положении рулевого колеса.

При настройке люфта рулевого управления стоит брать во внимание рекомендации производителя и правила ПДД.

Настроенный параметр не должен превышать верхний предел, но и занижать показатель также не стоит.

Слишком низкий люфт рулевого колеса может привести к дополнительному дискомфорту и ухудшению управляемости автомобилем.

При этом не стоит игнорировать появление маленького люфта, ведь со временем этот параметр может увеличиться, и тогда бороться с проблемой будет сложнее.

Да и неудобно управлять машиной, когда постоянно приходится «ловить дорогу» и вращать рулевым колесом в одну и другую сторону.

Диагностика проблемы и применяемые приборы

Чтобы определить, соответствует ли параметр норме, необходимо сделать небольшую проверку.

Чтобы точно убедиться в наличии проблемы, можно использовать специальный прибор — люфтомер.

С его помощью можно проверить общий (суммарный) люфт в системе.

Одним из вариантов прибора является К 524 М или ИСЛ-М, которые могут применяться обычными автовладельцами и профессионалами на СТО.

С помощью люфтомера удается определить величину свободного хода всего за три минуты, в том числе с учетом монтажа и снятия устройства.

Алгоритм действий при диагностике люфта рулевого управления следующий:

• Заведите мотор (он должен работать на холостом ходу);
• Поставьте передние колеса параллельно продольной оси машины. Одновременно с этим убедитесь в работе гидравлического усилителя;
• Поверните руль в одну, а потом в другую сторону. В этот момент фиксируйте моменты, когда передние колеса начинают прокручиваться в требуемом направлении. Расстояние, которое проходит рулевое колесо между этими промежутками — это и называется люфтом (свободным ходом).

Такая проверка считается отличным вариантом для водителей, которым необходима точная и быстрая информация.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Туго крутится руль, причины, как исправить

При этом не имеет значения, как была диагностирована проблема. Если люфт в рулевом управлении превышает норму, он должен быть устранен.

Как устранить неисправность: основные способы

Чтобы отрегулировать рулевое управление, потребуется стандартный набор инструментов, позволяющих настроить крепление.

Если ручное измерение или прибор К 524 М показал неподходящий результат, стоит сделать следующее:

• Попробуйте настроить винты, усиливающие карданные шарниры. Найти эти элементы можно на валу рулевого управления.
• С помощью регулировочного винта шарниров поставьте необходимый параметр.
• Проверьте величину люфта. Если свободный ход остался выше нормы, необходимо искать другую причину.
• Подтяните регулировочную гайку на рулевой рейке (если такой предусмотрен), это устранит зазоры между зубчатой планкой и ведущей шестерней, который и может быть причиной люфта.

Следующим шагом в регулировке может быть настройка шарниров рулевых тяг.

Сделать это в условиях гаража сложнее, ведь для выполнения работы потребуется эстакада, смотровая яма или подъемник.

С большой вероятностью вы увидите, что шарниры повреждены, а это свидетельствует о необходимости подтяжки винтов. Кроме того, стоит протянуть и рулевые тяги.

Если устранить люфт описанными выше методами не удается, остается только одно решение — разобрать механизм рулевого управления и поменять вышедшие из строя детали.

При отсутствии необходимого опыта и знаний можно обратиться к опытным специалистам на СТО.
