Что такое торсионы на автомобиле?

Устройство и принцип работы торсионной подвески

В конструкциях современных независимых подвесок наряду с пружиной или пневмобаллоном в качестве основного упругого элемента может также применяться и торсион (torsion – кручение, в переводе с французского). Торсионная подвеска обеспечивает автомобилю ряд преимуществ, главными из которых являются высокая плавность хода и компактность подвески. Однако ее существенные недостатки в виде худшей управляемости и валкости автомобиля не позволяют применять торсионы в основной массе современных легковых автомобилей.

История появления

Торсионная подвеска начала применяться еще с середины 1930-х годов на автомобилях французской марки Citroen. В 1940-х торсионы использовались на гоночных автомобилях Porsche.

Легендарный французский автомобиль Renault 16 с торсионной подвеской

Впоследствии их применяли и многие другие автопроизводители. Например, Renault, ЗиЛ и Chrysler. Применение торсионной подвески было обусловлено в первую очередь хорошими показателями плавности хода и простотой конструкции.

Что такое торсион?

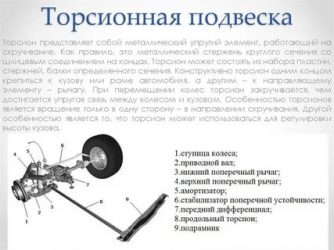

Устройство торсиона представляет собой металлический вал или стержень, работающий на скручивание в одном направлении. В поперечном сечении торсион может быть круглым или квадратным, реже пластинчатым –  состоящим из нескольких слоев, совместно работающих на кручение.

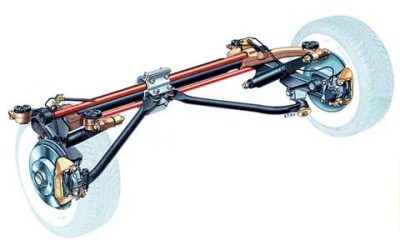

Упругий элемент торсионной подвески с креплениями

Один из концов торсиона жестко прикреплен к несущему рычагу подвески посредством шлицевого соединения, второй аналогичным образом фиксируется на кузове или раме автомобиля. Ось вращения рычага и ось закручивания торсиона находятся на одной линии. Обладая рассчитанным сопротивлением к скручиванию под нагрузкой, торсион удерживает вес автомобиля и обеспечивает эффективное упругое соединение подвески и кузова при перемещениях рычага. Принцип работы торсиона используется также в стабилизаторе поперечной устойчивости при противоположных ходах подвески одной оси.

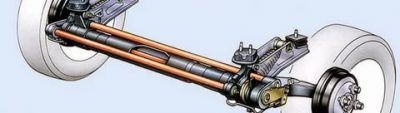

Торсионные валы круглого сечения

Сплав стали, из которого изготавливается торсион, обладает высокими характеристиками упругости и выносливости, способен выдерживать длительные нагрузки без ухудшения своих свойств. Длина и толщина вала также влияет на рабочие характеристики и мягкость подвески. Для защиты от ржавчины и разрушения поверхность торсиона покрывают специальным антикоррозийным составом, либо прорезиненным покрытием.

Принцип работы торсионной подвески

Торсионная подвеска работает аналогично пружинной, рессорной или пневматической. В качестве пружинного элемента выступает стальной стержень – торсион. При работе подвески на торсион передается усилие от несущего рычага, заставляющее стержень скручиваться до определенного предела. После этого упругий элемент возвращается в исходное состояние, выравнивая и положение рычага.

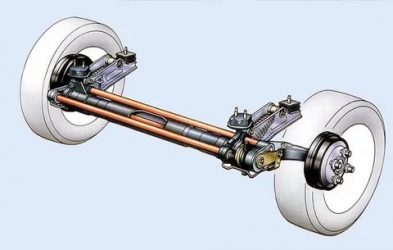

Передняя независимая торсионная подвеска на поперечных рычагах

Устройство и принцип работы торсионной подвески

Передняя торсионная подвеска на поперечных рычагах (один или два в зависимости от конструкции) состоит из следующих элементов:

• Продольно расположенный торсион, работающий на скручивание и заменяющий пружину.
• Воспринимающий основную нагрузку нижний или верхний рычаг, посредством которого происходит передача усилия на торсион.
• Демпфирующий элемент  – амортизатор, выполняющий функцию гашения колебаний.
• Стабилизатор поперечной устойчивости, компенсирующий крены кузова при движении.

Независимая передняя торсионная подвеска на двойных поперечных рычагах Toyota Hilux Surf

Компактность передней торсионной подвески на поперечных рычагах позволяет эффективно использовать свободное пространство. Например, для установки массивных приводов колес. В связи с этим торсионы получили распространение при производстве рамных внедорожников, сочетающих повышенную проходимость с мягкостью подвески. Например, Toyota Land Cruiser 100 (крепление торсиона к нижнему рычагу) и Toyota Hilux Surf (торсион на верхнем рычаге). Также торсионы применяются на передней оси коммерческих автомобилей.

Задняя независимая подвеска с поперечным расположением торсионов

В конструкциях задних подвесок с продольным расположением рычагов торсионы устанавливаются поперечно. Легендарный французский автомобиль Renault 16, выпускавшийся до 1990-х годов, оснащался передней подвеской с продольно расположенными торсионами, а задней – с поперечно.

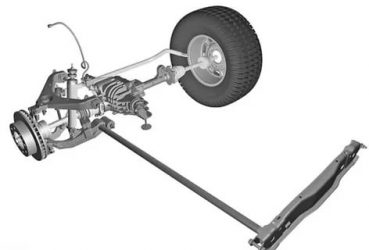

Задняя подвеска с поперечным расположением торсионов

Особенностью упругих элементов задней подвески было их расположение – один находился позади другого, что конструктивно влекло  разность в колесной базе по сторонам автомобиля (одно из колес находилось ближе к переднему на несколько сантиметров). Управляемость и устойчивость автомобиля оставляла желать лучшего, однако именно компактность торсионной подвески позволила значительно увеличить объем багажного отделения, что в значительной степени определило популярность модели. В настоящее время подобная схема подвески автопроизводителями не применяется.

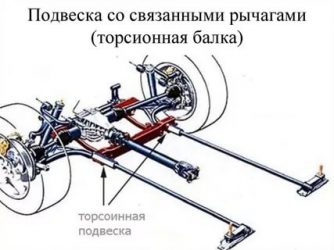

Полузависимая задняя торсионная балка

Задняя полузависимая U-образная торсионная балка

Полузависимая торсионная балка U-образного сечения, имеющая в составе интегрированный упругий стержень, становится более прочной на изгиб. При этом она позволяет колесам одной оси незначительно перемещаться друг относительно друга при проезде неровностей. Этим достигается улучшение управляемости и устойчивости автомобиля. Данная подвеска применяется на задней оси большинства бюджетных переднеприводных автомобилей.

Преимущества торсионной подвески

• Высокая плавность хода.
• Компактность и малый вес.
• Высокая ремонтопригодность.
• Простота и надежность конструкции.

Недостатки торсионной подвески

• Сложность производства торсионов.
• Посредственная управляемость автомобиля.

В настоящее время передняя независимая  подвеска, где в качестве упругих элементов устанавливаются торсионы, применяется при производстве грузовиков и внедорожников, не предназначенных для динамичной езды. Кроме этого, торсионная подвеска успешно используется в конструкциях шасси танков и другой специальной гусеничной техники.

(11 4,55 из 5)
Загрузка…

Торсионная подвеска автомобиля. Особенности использования и ремонта

Что такое подвеска автомобиля, знают практически все. Она представляет собой крепкую и мощную конструкцию, которая служит для выполнения трех основных функций: 1) Контроль положения кузова автомобиля. 2) Сцепление дорожного покрытия с колесами. 3) Минимизирование нагрузки на автомобильные колеса.

Рынок сегодня постоянно пополняется различными новинками, а развитие технологий все время приятно удивляет автолюбителей своими совершенствованиями.

Особенности торсионной подвески

Сегодня на автомобилях можно встретить много видов подвески — рессорные, пружинные, пневматические и некоторые другие. Среди них все большую популярность набирает торсионная подвеска. Ее главная особенность состоит в одном основном элементе, который называется торсион. Он представляет собой упругий металлический стержень с круглым или квадратным сечением, имеющий по краям шлицевые соединения.

Торсионы конструктивно включают в себя балки различного сечения, нескольких пластин и стержней. Одна из его особенностей — это способ крепления: одной из сторон торсион прикрепляется к направляющему узлу, а другой к кузову автомобиля. В качестве первого часто выступает рычаг.

В процессе поворота колес торсион, как бы скручивается, и таким своеобразным способом происходит формирование крепкой связи колес автомобиля с его кузовом.

История

Свое начало торсионы берут в 1934 году во Франции. Тогда подвеска очень похожей конструкции была впервые использована компанией «Ситроен» на автомобиле модели Traction Avant. Примерно в одно время данную идею также поддержали немецкие инженеры компании «Фольксваген» и установили торсионную подвеску на свой знаменитый массовый автомобиль «Жук». Со времени своего первого появления и применения торсионы претерпели много изменений и усовершенствований.

Очень большой вклад сделал профессор из Чехии Ледвинк. Он разработал уникальную торсионную конструкцию, которая массово применялась на автомобилях и до сегодняшнего дня почти не изменилась. Первое свое применение разработанная чешским мастером торсионная подвеска нашла в грузовиках марки «Татра» в 30-х годах прошлого столетия. Вскоре Фердинанд Порше подхватил эту идею в 1938 году.

Очень большой популярностью пользовались торсионы в военной технике во время Второй мировой войны. После ее завершения большинство известных автопроизводителей начали применять торсионную подвеску на своей продукции. Особо выделялись среди них компании «Фольксваген», «Пежо» и «Ситроен». Тем не менее вскоре их перестали устанавливать на автомобилях по причине сложной технологии изготовления.

Несмотря на это, американские компании «Ford» и «Dodge» устанавливают торсионную подвеску на своих джипах и грузовиках до сегодняшнего времени.

Типы торсионных подвесок Среди всего разнообразия торсионных подвесок можно выделить три основных типа: 1) С двойными рычагами поперечного направления. Торсионы в таком случае расположены поперек кузова автомобиля. Благодаря такой конструкции подвеску можно регулировать в широком диапазоне. Конструктивная особенность этого типа торсионной подвески состоит в способе ее крепления.

Она прикрепляется одной из сторон к поперечному рычагу, который размещается внизу автомобиля, а другой непосредственно к кузову транспортного средства. Торсионы подобного типа широко используются на различных моделях внедорожников, поэтому они так полюбились американскими и японскими производителями. 2) С двойными рычагами продольного направления. Главное отличие этого типа торсиона от предыдущего — это соединение его с поперечными рычагами.

Поэтому он уже располагается не поперек кузова, а вдоль. Торсионная подвеска подобного типа сегодня используется на легковых автомобилях небольшого размера. 3) С продольными связанными рычагами. Этот тип подвески с каждым днем становится все более популярным и ему уделяют особое внимание. его особенность заключается в особом направляющем узле, в качестве которого выступает пара рычагов в продольном направлении.

Они одной своей стороной крепятся к кузову автомобиля, а другой к ступицам колесной пары. Сама балка также имеет особую конструкцию с U-образным сечением. Благодаря такой ее особенности подвеске придается очень высокая жесткость на изгиб. При этом практически не наблюдается жесткости на кручение. Как считает большинство, это существенная недоработка, но как раз это и была задумка разработчиков.

За счет такой особенности колеса автомобиля могут вертикально двигаться сколько угодно и при этом они совсем не зависят друг от друга. Подобные конструкции включают в себя такие элементы, как витая пружина, ступица колеса, металлический или резиновый шарнир, саму торсионную балку, амортизатор и продольный рычаг.

Преимущества и недостатки

Любые сложные конструкции имеют как преимущества, так и недостатки. Это относится также и к торсионам. Преимущества торсионной подвески следующие: — простота в эксплуатации Согласно практике, эта разновидность подвески ремонтируется очень легко и просто, и при этом все работы может спокойно сделать даже новичок. — легкая регулировка жесткости Торсионную подвеску всегда можно настроить именно под свою манеру управления автомобилем. При этом нет необходимости посещать автосервис, поскольку всю работу можно сделать абсолютно самостоятельно в своем гараже с помощью инструментов.

— небольшой вес Подвеска торсионного типа намного легче по сравнению с аналогичными устройствами. — компактность Каждый узел подвески размещен очень продумано, поэтому подвеска очень компактна. — возможность автоматический регулировки Подобная опция есть в наличие не у каждой модели автомобилей, тем не менее ее стараются добавлять в свою продукцию все большее количество автопроизводителей. Автоматическая регулировка намного удобнее по сравнению с ручным способом. — длительный срок эксплуатации Торсионы без проблем и максимально надежно могут прослужить очень долгий период времени.

Вместе с преимуществами есть также ряд недостатков: — сложная технология производства Это объясняется стремлением производителей подвесок обеспечить высокую прочность и упругость конструкции. Как результат, их конечная стоимость получается довольно-таки высокой, по причине которой не все производители соглашаются ставить на своих автомобилях торсионные подвески. — слишком большая чувствительность при поворотах Это одна из самых важных проблем, решения которой еще до сих пор не найдено. Автомобиль при резком повороте моментально разворачивает, поэтому такие случаи требуют от водителя особого мастерства вождения.

— ограниченность ресурса игольчатых подшипников Данный вид подшипников широко используется в торсионных подвесках, но они довольно быстро становятся неисправными от незначительного попадания воды, пыли и грязи. Это и является причиной частого выхода подшипников из строя. Средний срок их службы составляет до 70 тысяч километров пробега автомобиля. История торсиона в бронетехнике Этот тип подвески широко применяется в бронетехнике еще до сих пор. Торсион выполняется в виде сплошного или полого вала. Все другие его виды в производстве бронетехники не используются.

Торсионы соединяются с другими частями автомобильного кузова за счет применения специальных головок со шлицами разной формы, например, трапеции, прямоугольника или треугольника. Если взять один из наиболее известных во время Второй мировой войны танков «Пантера», то в нем соединение выполнялось при помощи головок с лысками и специального клиновидного болта. Разработчики бронетехники ставили перед собой одну основную задачу — это добиться как можно большей ее прочности. Это им вскоре удалось благодаря увеличению диаметра торсионной головки. Установка подвески осуществлялась довольно просто за счет резьбы на торце торсиона.

Подвеска для бронированной военной техники изготовляется в основном из хромированной или кремниевой стали. Также в этот сплав часто добавляют никель, молибден, ванадий и некоторые другие металлы. Хромированная сталь для придания ей необходимой устойчивости подвергается обработке высокой температурой, достигающей 800-850 C. Кроме прочности, другой важный параметр бронетехники — это скорость ее движения. Данный параметр также удалось значительно повысить за счет так называемого заневоливания.

Это закрутка торсиона в раскаленном состоянии до определенного уровня выше предела его упругости и выдержка в таком состоянии на протяжении некоторого времени. Как результат, подвеска становится очень прочной, которая может выдержать большие рабочие нагрузки. Данный метод обработки торсиона широко используется в выпуске танков Т-72, при котором заневоливание выполняют два раза. История торсиона для бронированной техники начинается еще в 1940 году. В то время советским инженерам был дан приказ максимально оптимизировать боевой танк Т-34. Примерно через год уже появились первые советские танки с подвеской торсионного типа.

Подобное нововведение позволило увеличить объем топлива на машинах до 750 литров и увеличить количество боевой команды танка. В последующие годы по причине военных действий все работы относительно улучшения торсиона приостановились. Кроме советских специалистов, отличились также в то время английские мастера, производившие монтаж гидравлических амортизаторов вместе с пружинами. Благодаря такому нововведению удалось повысить плавность движения бронетехники и минимизировать колебания кузова в продольном направлении. Регулировка торсиона Как упоминалось выше, подвеску можно регулировать под свои потребности.

Главное преимущество торсионных подвесок — это отсутствие необходимости посещать СТО и тратить на это деньги. Все это можно сделать абсолютно самостоятельно при помощи всего лишь нескольких ключей. Например, поклонники спортивного стиля вождения очень часто занижают подвеску на задних колесах автомобиля. Это позволяет значительно повысить жесткость посадки машины и ее устойчивость на дороге, особенно на поворотах. Вместе с этим здесь кроется довольно серьезная опасность.

Дело в том, что слишком сильное занижение торсионной подвески значительно увеличивает нагрузку на нее, что приводит к быстрому износу и выходу торсиона из строя. Чтобы изменить высоту посадки подвески, необходимо изменить так называемую «звезду» торсиона. Так называют шлицевой оконцеватель на его корпусе. Торсионы по краям имеют шлицевые разъемы. Одна сторона подвески при этом закрепляется с основой балки, а другая соединяется со шлицевым разъемом. Шлицы имеют специальные метки, которые обозначают их стандартные позиции.

Поэтому можно относительно нее поднимать или опускать на необходимое расстояние торсион и таким образом усиливать или ослабевать подвеску. Применение торсиона Подвески данного типа с каждым годом становятся все более популярными. Как говорилось выше, их устанавливают на внедорожниках и грузовиках. Но в последнее время наблюдается тенденция к использованию торсионов на легковых автомобилях. Из всего вышесказанного можно сделать вывод, что мировые производители автомобилей все время стараются довести торсионные подвески до совершенства и уменьшить себестоимость их производства.

Активно к этому процессу подключают сегодня различные компьютерные программы и современное технологическое оборудование. Как утверждают некоторые специалисты в области подвесок для транспортных средств, торсионы в скором времени по популярности смогут догнать своих конкурентов. Тем не менее многие производители пока еще не решаются на массовое применение торсионов в производстве автомобилей. Объясняется это несколькими факторами, о которых речь шла немного выше.

Так или иначе надежда всегда есть, что тенденция скоро изменится в лучшую сторону, так как торсионная подвеска является очень уникальной конструкцией, которая стоит того, чтобы на нее обращали должное внимание.

:23 июня 2015

Торсионная подвеска передняя и задняя, принцип работы, устройство и регулировка

Все мы знаем, что собой представляет подвеска автомобиля. Это мощная конструкция, которая выполняет три основные функции – обеспечивает качественное сцепление колес с покрытием, контролирует положение кузова и сводит к минимуму нагрузку на колеса.

В свою очередь, авторынок не перестает удивлять автолюбителей многообразием новинок.

К примеру, такие как подогреватель тосола, адаптивный круиз-контроль, новейшие типы торсионных подвесок. Технологии не стоят на месте и постоянно удивляют автолюбителей.

Особенности подвески

В современных автомобилях встречается множество видов подвесок – пружинные, рессорные, пневматические и прочие. Но из них все большую популярность набирает торсионная подвеска.

В чем же е особенности? По сути, основным упругим элементом этого узла является торсион – металлический стержень, который имеет круглое (квадратное) сечение и шлицевые соединения по краям.

Конструктивно торсионы состоят из балки (сечение может различаться), стержней и нескольких пластин.

Отличительная особенность торсиона заключается в том, что одной стороной он фиксируется к кузову автомобиля, а другой – к направляющему узлу (чаще всего эту функцию выполняет рычаг).

Во время поворота колес в одну или другую сторону происходит скручивание торсиона. Именно так формируется жесткая связь кузова транспортного средства с его колесами.

Немного истории

Торсионы берут свое начало еще в 1934 году. Установка похожей подвески была впервые опробована разработчиками компании Ситроен на модели Traction Avant.

Одновременно с ними идею подхватили и немецкие разработчики, которые установили новый вид подвески на всемирно известный автомобиль Фольксваген «Жук».

Со временем торсионы неоднократно подвергались изменениям и доработкам. В частности, большой вклад в усовершенствование конструкции вложил чешский мастер профессор Ледвинк. Именно его версия конструкции дошла до сегодняшних дней и практически не изменилась.

Впервые торсионная подвеска профессора Ледвинк появилась на Татре в середине тридцатых годов. К 1938 году идею подхватил и Фердинанд Порше.

Большую популярность торсионы имели в период второй мировой войны, где они активно применялись на военной технике.

После завершения боевых действий и наступления мира многие известные производители начали установку торсионных подвесок на своих авто. В частности, особую активность проявляли немецкий Фольксваген, а также французские Ситроен и Рено.

Со временем торсионные подвески перестали устанавливаться на легковых авто из-за высокой сложности изготовления.

Однако, к примеру, компании Ford и Dodge до сих пор предпочитают установку таких конструкций на грузовых авто и внедорожниках.

Основные типы

Сегодня можно выделить несколько основных типов торсионных подвесок.

С двойными поперечными рычагами.

В этом случае торсионы расположены параллельно кузову автомобиля. Такая конструктивная особенность позволяет выполнять точную регулировку подвески в весьма широком диапазоне.

Из конструктивных особенностей стоит выделить крепление одной стороны торсиона к поперечному рычагу, расположенному в нижней части автомобиля (в некоторых случаях крепление производится к противоположному рычагу). С другой стороны, торсион крепится к кузову машины.

Такой торсион чаще всего применяется на авто, отличающиеся повышенной проходимостью. Так, торсионы с двойными поперечными рычагами очень любят американские и японские производители.

С продольными рычагами.

Здесь основное отличие – соединение торсионов с продольными рычагами. Следовательно, они располагаются уже не параллельно кузову (как это было в случае с прошлым видом подвески), а поперек.

Такие торсионы чаще всего устанавливается на небольших легковых авто и применяется сегодня.

Со связанными продольными рычагами.

В последние годы этой конструкции производители уделяют все больше внимания. Ее особенность в направляющем узле, роль которого выполняет пара продольных рычагов.

Последние с одной стороны подсоединены к ступицам колес, а с другой – к кузову машины.

Особой конструкцией отличается и сама балка, которая в сечении имеет U-образную форму.

Именно такая особенность придает подвеске особой жесткости на изгиб. И это притом, что жесткости на кручение почти нет. Многие считают это недоработкой.

На самом же деле это такая задумка разработчиков. Благодаря таким особенностям, колеса могут двигаться по вертикали, как угодно. По сути, они не зависят друг от друга.

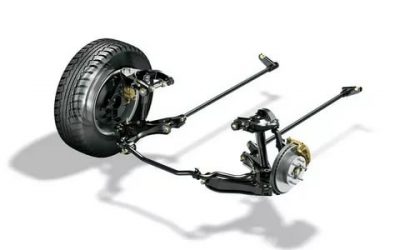

Задняя подвеска Audi A4 B7.

К основным элементам таких конструкций можно отнести шарнир (выполнен из резины и металла), ступица колеса, витая пружина, торсионная (поперечная) балка, продольный рычаг и амортизатор.

Преимущества и недостатки

Как и любые другие сложные конструкции, торсионы обладают определенными преимуществами и недостатками.

Из положительного можно выделить:

1. Простоту в эксплуатации. Как показывает практика, этот вид подвесок хорошо поддается ремонту. При этом большинство работ может выполнить даже начинающий автолюбитель;
2. Регулировка жесткости проста и понятна. При необходимости всегда можно настроить торсионы под свой стиль езды. Для этого не нужно ехать на СТО – все настроечные работы элементарно сделать в гараже с помощью подручных инструментов;
3. Компактность и небольшой вес. Размещение каждого узла хорошо продумано, поэтому сама подвеска занимает минимум места. Что касается общей массы, то по сравнению со своими «собратьями», она весьма легкая;
4. Автоматическая регулировка. Конечно, данная опция есть не на всех автомобилях, но в последнее время все больше производителей стараются добавить подобную опцию на своих моделях. И действительно, намного удобнее регулировать высоту подвески с помощью нажатия кнопки;
5. Долговечность. Торсионы способны отслужить весь период эксплуатации без заметных проблем. Если же что-то и разболталось, то ремонт можно произвести с помощью гаечного ключа.

Но есть и минусы:

1. Технология производства торсионных подвесок весьма сложная, ведь перед производителями стоит сложная задача – обеспечить максимальную упругость и прочность изделия. В итоге это повышает общую стоимость торсионных подвесок. Именно из-за этого многие разработчики отказываются ставить торсионы на своих авто;
2. Излишняя поворачиваемость подвески – еще одна проблема, которую никак не могут решить производители. На резких поворотах такие автомобили как бы разворачивает, что требует от автолюбителей особых навыков;
3. Игольчатые подшипники, которые установлены в торсионах, отличаются ограниченным ресурсом. Этот узел часто выходит из строя из-за попадания грязи, пыли или воды. При этом причиной этому чаще всего является естественный износ, а не выбранный стиль вождения автолюбителя. В среднем игольчатые подшипники «ходят» не более 70 тысяч километров. Они требуют особого внимания и своевременной замены.

История подвесок в бронетехнике

Благодаря своим особым свойствам, торсионы активно применялись ранее и используются до сих пор в бронетехнике.

Выполняются они в двух основных видах – полого или сплошного вала. Иная конструкция торсионных подвесок в производстве бронетехники не применяется.

Соединение торсионов с остальными узлами кузова осуществляется с помощью специальных головок, имеющих шлицы различного профиля – треугольника, прямоугольника или трапеции.

К примеру, в хорошо известном танке «Пантера» соединение производилось с помощью уникального клиновидного болта и головок с лысками.

Основное задачей разработчиков бронетехники было желание добиться максимальной прочности. И у них это получилось за счет увеличения диаметра головки торсиона. При этом необычная простота монтажа обусловлена наличием специальной резьбы на торце.

В большинстве случаев торсионы для бронетехники изготавливаются из надежных кремниевых или хромистых сталей.

Кроме этого, в состав сплава обязательно добавляется никель, ванадий, молибден и ряд других элементов.

Для достижения максимальной устойчивости хромистые стали проходят высокотемпературную обработку (предельный уровень температур закалки порой достигает 800-850 градусов Цельсия).

Еще один важный момент – повышение динамических свойств автомобиля. Этого удалось добиться за счет заневоливания – операции закрутки раскаленного торсиона выше предела его максимальной упругости и удержание в этом состоянии какой-то промежуток времени.

В итоге торсионы способны выдерживать огромные рабочие нагрузки. Такая методика активно применяется при производстве танков Т-72, где заневоливание производится дважды.

История торсионной подвески для бронетехники началась еще с 1940 года, когда была дана команда оптимизировать танк Т-34. Уже с 1941 года первые модели танка имели торсионную подвеску.

Благодаря такому нововведению, появилось возможность использовать больший объем топлива (до 750 литров) и увеличить объем боевого отделения. В дальнейшем из-за войны работы по оптимизации пришлось на время отложить.

В свое время отличились мастера Великобритании, которые одновременно с пружинами производили установку специальных гидравлических амортизаторов. Такое новшество позволило свести к минимуму продольные колебания кузова и улучшить плавность хода.

Особенности регулировки

Как мы уже упоминали, одно из основных преимуществ торсионных подвесок – возможность регулировки.

Большой плюс здесь в том, что автолюбителю не нужно тратить деньги на посещение СТО и оплату услуг дорогостоящих мастеров – всю работу можно сделать самостоятельно, с помощью нескольких простых ключей.

Так, любители спортивного стиля езды часто решаются к занижению задней части автомобиля.

И действительно, в некоторых случаях подобные шаги вполне оправданы и позволяют уменьшить общую осадку автомобиля и повысить жесткость подвески.

Но здесь есть одна большая опасность. Чрезмерное занижение подвески однозначно приведет к повышению нагрузки. Как следствие, торсионы меньше служат и быстрее выходят из строя.

Высота торсионной подвески меняется посредством изменения высоты торсиона или, если быть точнее, его «звезды» (шлицевого оконцевателя).

Как правило, торсионы имеют по краям специальные шлицевые разъемы («папы»). При этом один край подвески фиксируется с корпусом балки, а другой коммутируется со шлицевым разъемом («мамой»).

Стандартная позиция шлицов всегда помечена, изменение высоты в большую или меньшую сторону позволяет, соответственно, повысить или уменьшить жесткость подвески.

Где применяются сегодня?

В последние годы торсионные подвески становятся все более популярными. Как мы уже упоминали, в большинстве случаев они устанавливаются на грузовых автомобилях и внедорожниках. Но постепенно вектор смещается в сторону легковых авто.

Так, торсионы устанавливаются на авто брендов SMA, Lifan и Samand. Кроме этого, торсионная подвеска стоит на Peugeot 405, Citroen Xsara, Peugeot 405, Peugeot Partner, Citroen Xsara, Citroen AX, Citroen Berlingo, Peugeot 306, Peugeot 206, Citroen Xsara Picasso и ряде других моделей. При этом с каждым годом к этой группе подключается все новые и новые марки авто.

Вывод

Производители во всем мире усердно работают над усовершенствованием торсионных подвесок и снижением себестоимости их производства.

К процессу создания активно подключается современное оборудование и уникальные компьютерные программы. По заявлению некоторых специалистов в ближайшие годы торсионная подвеска сможет догнать по популярности своих конкурентов.

Но в настоящее время большинство производителей пока не идут на массовое внедрение торсионов. О причинах этого решения мы уже говорили выше.

Но в любом случае остается надежда, что со временем эта тенденция все-таки поменяется, ведь торсионная подвеска – это действительно уникальная разработка, которая требует особого внимания.

Все про торсионную подвеску

Что бы езда на авто была комфортной, между кузовом и шасси должна быть упругая связь. Ее обеспечивают элементы ходовой системы, которые называются подвесками. Они бывают металлические (спирали, пружины, торсионы) и неметаллические (резиновые, пневматические). Торсионной подвеской комплектуются автомобили с различной грузоподъемностью, военная бронированная техника.

Устройство и принцип работы торсионной подвески

Назначение подвески — во время чрезмерных нагрузок на колесах защитить кузов от резких перекосов, обеспечить плавный ход транспортного средства и комфорт водителя и пассажиров в салоне автомобиля. Хотя торсион работает как пружина, эффективность выше. Во время езды по некачественному покрытию несущий рычаг закручивает торсион. При его возвращении в первоначальное положение рычаг тоже выравнивается.

принцип действия торсионной подвески

Один конец стержня закрепляются на рычаге, второй на раме или кузове. Стержни по отношению к кузову занимают продольное или поперечное положение. Продольное характерно для тяжелых грузовых авто, поперечное — для легковых, оснащенных задним приводом. Валы располагаются вдоль кузова.

Передняя независимая подвеска на продольных торсионах

Устройство независимой передней подвески:

• продольный торсион;
• 2 рычага колес (верхний, нижний), передающие усилие;
• гасящий колебания демпфирующий элемент;
• стабилизатор, компенсирующий крены кузова.

Использование передней независимой торсионной подвески на основе поперечных рычагов во внедорожниках, оснащенных массивными приводами, и коммерческих авто возможно благодаря компактности этой подвески. Крепление осуществляется на нижний или верхний рычаг.

Задняя независимая подвеска с поперечным расположением торсиона

При установке зависимой подвески на автомобиле при преодолении препятствия наклоняются оба колеса. По этой причине вождение мене комфортное, на большой скорости низкая устойчивость, затруднено управление. Но такая конструкция надежная, прочная, грузоподъемность транспортного средства не ограничена.

Независимая подвеска позволяет колесам менять вертикальное положение независимо друг от друга. Повышается уровень устойчивости, комфортности, управляемости, снижается надежность, срок эксплуатации, узел дорогой. Задняя независимая подвеска с поперечным расположением торсиона не слишком меняет качество управляемости и стабильность авто, но дает возможность увеличить багажник за счет своей компактности. Но при всем этом сейчас она почти не используется.

Полузависимая задняя торсионная подвеска

Полузависимая задняя торсионная подвеска (балка) считается объединением положительных качеств независимой и зависимой. Хотя колеса связаны, они все же способны немного перемещаться по отношению друг к другу по неровной дороге.

Конструкция полузависимого агрегата:

• торсион с креплениями (втулками);
• амортизатор с пружиной;
• тормозной диск;
• рычаг колеса;
• сайлентблок (крепление на рычаге);
• ступица;
• накладки колодок.

U-образная конструкция задней балки обеспечивает высокую прочность при значительном изгибе. Этот тип подвески используется на авто с передним приводом, себестоимость его производства на порядок меньше, что в итоге влияет на стоимость автомобиля в целом.

Плюсы и минусы

Как у любого узла автомобиля у торсионов есть свои преимущества и недостатки.
К плюсам можно отнести:

• простую конструкции;
• надежность;
• небольшую массу и компактные размеры;
• простоту обслуживания благодаря небольшому количеству деталей;
• ремонтопригодность;
• плавный хода авто;
• снижение нагрузки, передаваемой на подшипники;
• возможность изменить дорожный просвет.

Минусы:

• Производство торсионов относится к разряду сложных.
• Управляемость ниже, чем при установке многорычажной подвески.
• Подшипники, соединяющие торсионную балку с рычагами, быстро изнашиваются.
• Эксплуатационные характеристики подвески полностью зависят от качества торсионов.
• Водитель во время езды должен соблюдать осторожность.
• Торсионы создают шум (скрипят), часто лопаются.

Еще видео на тему устройство и принцип работы торсионной подвески

При самостоятельной покупке, для замены необходимо учесть, что существуют левые и правые торсионы. На этих деталях имеются метки «R» (правый), «L» (левый), «-» (установка на задней части). При установке маркировку необходимо соблюдать точно.

Наши дороги далеки от идеала, поэтому подвеске необходимо уделять повышенное внимание. От ее типа зависит периодичность ремонтов. Теоретически в подобной ситуации лучшая подвеска жесткая. Исключение составляет езда по дорогам с глубокими ямами. Торсионная подвеска простая, но подходит лишь для управления на сравнительно низкой скорости и по пересеченной местности. По этому на сегодняшний день устанавливается на габаритных машинах, грузовиках и военной технике. Для спортивной езды торсионы совершенно не приспособлены.

Что такое торсионная подвеска автомобиля?

Skip to contentЧто такое торсионная подвеска автомобиля?

Среди типов систем подвески, используемых в современных автомобилях, есть торсион, и сейчас мы постараемся познакомить вас с ним чуть подробнее.

Как работает система торсионной подвески?

Теперь стало понятнее, что такое торсион, давайте посмотрим, как он работает. Интересно, что принцип работы этой подвески довольно прост и довольно схож с пружиной. Одним словом, так работает торсион.

Концы торсионного стержня (как уже упоминалось) крепятся к колесу и кузову автомобиля. Когда колесо автомобиля проходит через неровности, торсионная балка изгибается, что вызывает эффект пружины, что, в свою очередь, обеспечивает комфорт при движении. Когда внешнее воздействие прекращается, скручивающее кручение уменьшается и колесо возвращается в нормальное состояние.

Дополнительные спиральные пружины и амортизаторы используются для улучшения характеристик торсионных механизмов, обеспечивая тем самым еще более надежное и эластичное соединение между колесом и кузовом автомобиля.

Популярные разновидности торсионных систем:

Двойной носитель
Здесь торсион параллелен шасси, так что его длина может регулироваться в широком диапазоне. Один конец торсиона прикреплен к нижнему кронштейну, а другой — к раме автомобиля. Эта конструкция торсионной подвески обычно используется на внедорожниках и выступает в качестве передней подвески.

Независимый задний торсион
В этом случае торсионная балка расположена поперек кузова автомобиля и действует как задняя подвеска.

Подключенные задние плечи
Этот вариант обычно представляет собой две продольные торсионные балки, соединенные торсионной балкой. Эта конструкция торсионной подвески используется в качестве задней подвески для некоторых моделей бюджетных автомобилей.

Преимущества и недостатки системы торсионной подвески

За годы использования торсионной подвески она претерпела ряд модификаций, которые привели к сглаживанию некоторых из ее начальных проблем. Конечно, как и все в этом мире, этот тип подвески не без недостатков, но о них поговорим через некоторое время.

Преимущества торсионной системы

• обеспечивает бесперебойное движение автомобиля;
• стабилизирует колеса;
• регулирует угол поворота при повороте;
• поглощает вибрации от колес и кузова автомобиля.

Эта система подвески не только довольно проста как механизм, но также очень проста в установке и ремонте, что позволяет даже неопытному механику справиться с ее ремонтом в случае необходимости.Существует очень простая регулировка жесткости, которая снова под силу любому, кто хочет, увеличить и уменьшить жесткость подвески вашего автомобиля. Это моно сделать полностью самостоятельно и дома.По сравнению со многими другими типами подвесок торсионная балка очень компактная и легкая.

И на десерт … Этот тип подвески долговечен и может служить вам до тех пор, пока едет ваша машина. Торсионный стержень рассчитан на эффективную работу в течение многих лет без каких-либо дефектов, и, если его ремонтируют, ремонт можно выполнить всего одной простой регулировкой и буквально с одним ключом под рукой.

Недостатки торсионной системы:

Одной из самых больших проблем с кручением является неустойчивое управление автомобилем при прохождении поворотов. Для вождения автомобиля с кручением в крутых поворотах требуется много внимания и опыта со стороны водителя.

Еще одним недостатком являются дополнительные вибрации, которые передаются при остановке автомобиля. Эти вибрации особенно сильны в задней части автомобиля, и это совсем не способствует комфорту пассажиров на задних сиденьях.

Проблемой этой подвески являются игольчатые подшипники, которые имеют ограниченный пробег около 60 — 70 тыс. км, после чего их необходимо заменить. Подшипники защищены резиновыми уплотнениями, но из-за агрессивной среды, в которой эти уплотнения подвергаются воздействию, они часто ломаются или растрескиваются, что позволяет грязи, пыли и брызгам проникать в подшипники и снижать их эффективность. В свою очередь, поврежденные подшипники расширяют соединения торсионной балки, и это меняет эффективность подвески.

В качестве недостатка мы добавляем дорогой производственный процесс. Для обеспечения устойчивости металла к скручиванию при его изготовлении используются специальные процедуры поверхностного упрочнения с использованием новых технологий. Все эти инновационные технологии приводят к увеличению производственных затрат.

Однако одной из основных причин ограниченного использования торсионной подвески остается невозможность ее работы как полностью независимой подвески и обеспечения высокого уровня комфорта. Хотя торсион обеспечивает некоторый комфорт, этого недостаточно для современных автомобилей высокого класса.

История системы торсионной подвески

Если вы решите поискать в интернете информацию «Что такое торсион и какова его история», то вполне возможно найти информацию о том, какой торсион был впервые использован в автомобилях Volkswagen Beettle в 30-х годах 20-го века. Что ж, эта информация не совсем верна, так как французы установили аналогичную подвеску в Citroen Traction Avant в 1934 году. Само название этой подвески происходит из французского и означает «скручивание», так что более чем ясно, кто победит в соревновании за первенство).

Как только французы и немцы начали использовать системы торсионной подвески на мировой арене, американцы вышли и начали устанавливать самые успешные торсионы на автомобили Chrysler.

В 1938 году чешский инженер Ледвинк модернизировал и усовершенствовал торсион, и Фердинанду Порше настолько понравились его модификации, что он сразу же массово представил его в своих моделях автомобилей.

Porsche ценит самое большое преимущество торсионного стержня, а именно его легкость и компактность — качества, особенно востребованные в спортивных и гоночных автомобилях.

Этот тип подвески был наиболее развит во время Второй мировой войны, когда он широко использовался в бронетехнике. (Среди наиболее известных марок танков с торсионной подвеской того времени — КВ-1 и PANTERA).

После окончания войны почти все ведущие производители стали устанавливать этот тип подвески на некоторые из своих моделей, и в 50-х и 60-х годах 20-го века был самый большой бум торсионных подвесок в автомобилях и гоночных автомобилях. Этот большой интерес со стороны как производителей, так и владельцев транспортных средств обусловлен компактностью торсионной системы, низкими затратами на установку и обслуживание и, прежде всего, долговечностью этой подвески.

В 1961 году торсион был впервые использован в качестве передней подвески в Jaguar E-Type.

Однако с годами и с появлением новых разработок система торсионной подвески стала терять популярность, так как она совершенно невыгодна. (Производственный процесс обработки стали довольно сложный, трудоемкий и дорогой, и это делает этот тип подвески намного дороже).

Сегодня этот тип подвески в основном используется на грузовиках или внедорожниках таких производителей, как Ford, Dodge, Mitsubishi Pajero, General Motors и других.

Капитальный ремонт, который может потребоваться для торсионной подвески

Как уже упоминалось, одно из больших преимуществ этого типа подвески заключается в том, что ремонтные работы на нем могут быть выполнены быстро и очень легко даже водителями, которые не очень знакомы с устройством подвески.

Еще лучше то, что торсион очень редко нуждается в ремонте или замене любого из элементов. Наиболее распространенные виды ремонта, если мы можем их так назвать, это:

Ослабление любого из элементов подвески
Ремонт очень быстрый, требует всего один гаечный ключ и немного свободного времени. Все, что вам нужно сделать, это найти ослабленное соединение и снова затянуть его.

Регулировка торсионной подвески по высоте
Это нельзя назвать ремонтом, поскольку это делается в основном водителями, которые практикуют спортивный стиль вождения и хотят поднять заднюю часть автомобиля. Изменение высоты автомобиля имеет смысл, если нужно увеличить жесткость подвески. И этот так называемый «ремонт» выполняется легко и только с помощью ключа.

Замена подшипников
И снова мы возвращаемся к самой распространенной проблеме с системой торсионной подвески, а именно к подшипникам, которые изнашиваются довольно быстро и требуют своевременной замены. В этом случае мы рекомендуем посетить сервисный центр, где они могут не только заменить уплотнения и изношенные подшипники, но и могут диагностировать торсионные валы, балки и все другие элементы, важные для эффективной работы подвески этого типа.

Что такое торсионная подвеска и как она работает — Справочник водителя

Для комфортной езды по неровным дорогам необходима упругая связь между колесами и кузовом автомобиля. Одним из способов обеспечения такой связи является применение торсионной подвески. Её активно используют в автомобилестроении благодаря компактности, простоте конструкции и высокой надежности.

Торсион представляет собой вал, изготовленный из специальной пружинящей стали, обработанной термически. К сплаву предъявляются весьма жесткие требования. Он должен выдерживать продолжительные нагрузки, не теряя при этом свои первоначальные свойства.

От этого зависит надежность и долговечность подвески в целом. Для уменьшения негативного воздействия внешней среды торсион покрывают антикоррозийным составом и краской. Наиболее защищены от появления ржавчины валы, которые покрыты прорезиненным составом.

Во время преодоления автомобилем неровностей торсионы работают на скручивание в одном направлении. В зависимости от конструктивных особенностей они бывают:

• круглые;
• квадратные;
• прямоугольные;
• набранные из нескольких слоев металла.

Концы торсиона жестко крепятся к:

• несущему рычагу;
• кузову или раме автомобиля (в зависимости от конструкции).

Фиксация происходит посредством шлицев. Крепление к кузову может быть реализовано при помощи профиля, отличного от круглого. Для нормальной работы подвески ось вращения рычага и ось торсиона должны лежать на одной линии.

Сопротивление скручиванию рассчитывается таким образом, чтобы торсион удерживал вес автомобиля, но при этом позволял двигаться рычагу, обеспечивая упругое соединение колес с кузовом. На жесткость подвески влияют форма, упругость сплава, длина и прочие рабочие характеристики торсиона.

На рисунке ниже изображена торсионная подвеска, принцип работы которой заключается в защите кузова автомобиля от чрезмерных нагрузок, передаваемых от колес, путем их гашения пружинящим валом.

В процессе преодоления автомобилем неровности дорожного покрытия торсион скручивается, обеспечивая максимальную плавность хода.

По завершении переезда через помеху торсион возвращается в исходное положение.

Нагрузка равномерно распределяется по всему механизму. По принципу действия это похоже на пружину — но при этом торсион демонстрирует лучшую эффективность.

Устройство торсионной подвески предполагает постоянное наличие напряжения скручивания на упругом валу во время действия сил поднятия-опускания на колесо. Поэтому отсутствие деформационных изменений в торсионе является главным требованием к изделию.

Есть 2 варианта расположения торсионов:

Поперечное расположение торсионного вала нашло свое применение в легковом транспорте. Обычно данного вида подвеска используется в автомобилях с задним приводом. Ее особенностью является размещение валов вдоль кузова машины.

Продольные торсионы применяются на больших, тяжелых грузовиках. Были попытки использовать их и на легковом транспорте, но широкого распространения эта практика не получила.

На данный момент в автомобилестроении используются подвески 3-х основных конструкций:

1. Передняя независимая с использованием поперечных валов.
2. Задняя независимая с поперечными торсионами.
3. Полузависимая задняя.

Передняя независимая торсионная подвеска включает в себя следующие элементы:

• Продольно расположенный торсион. Обеспечивает высокую плавность хода.
• Рычаг. Передает усилие и вызывает скручивание торсиона.
• Амортизатор. Служит для гашения колебаний, возникающих в ходовой части автомобиля.
• Стабилизатор поперечной устойчивости. Минимизирует крен кузова машины во время движения. Улучшает управляемость автомобиля.

Передняя независимая торсионная подвеска применяется на тяжелых внедорожниках. За счет этого освобождается место для мощного привода колес.

Поперечные торсионы задней подвески устанавливаются в паре с продольными рычагами. Пример конструкции приведен на изображении ниже.

Интересным примером автомобиля с поперечными торсионными валами и продольными рычагами является Renault 16. Машина имеет различную колесную базу справа и слева.

Расстояние между передним и задним колесами справа и слева отличается на несколько сантиметров. Причиной такого инженерного решения является последовательное расположение валов один за другим.

Это слегка ухудшило управляемость автомобиля, но позволило увеличить багажное отделение.

В основе подвески данного типа лежит торсионная балка, которая имеет U-образную форму. Продольные рычаги располагаются по одному с каждой стороны. Балка соединяет их между собой. Рычаги крепятся одной стороной к кузову, а второй к ступице колеса.

Балка хорошо сопротивляется изгибу. При этом ее форма абсолютно не мешает ей скручиваться. Колеса могут немного перемещаться в вертикальной плоскости относительно друг друга. Расположение торсионной балки можно посмотреть на рисунке ниже.

Полунезависимая подвеска используется в бюджетных машинах с передним приводом. Обусловлено это простотой конструкции и низкой ценой таких машин.

Торсионная подвеска имеет свои достоинства и недостатки. Преимуществами торсионной подвески являются:

• плавность хода авто;
• возможность регулировки высоты, благодаря чему легко изменить дорожный просвет;
• компактность и простота;
• хорошая ремонтопригодность;
• меньшая нагрузка на подшипники колес;
• надежность.

Недостатки торсионной подвески таковы:

• большая зависимость жесткости подвески от качества торсионов;
• сложность изготовления упругих валов;
• управлять автомобилем сложно – повороты осуществлять слишком просто.

Торсионная подвеска активно применяется в тяжелой технике, внедорожниках, а также в автомобилях бюджетного сегмента.

Ее простота, надежность, долговечность и отменные прочие эксплуатационные характеристики позволили использовать ее на транспортных средствах, не требующих хорошей управляемости на высокой скорости, так как для спортивной, динамичной езды такого типа подвеска, к сожалению, совсем не подходит.

Источник:

Принцип работы и устройство торсионной подвески

Основной элемент торсионной подвески – это торсион, который представляет собой цилиндрический металлический стержень, обладающий большой упругостью. Чтобы торсион хорошо пружинил при скручивании, он изготавливается из прочной стали, прошедшей специальную термическую обработку. При этом он выдерживает высокие механические крутящие напряжения и допускает без остаточной деформации большие углы закручивания. Торсионные стержни могут иметь круглое или квадратное сечение, а также состоять из металлических пластин.

Устройство торсионной подвески

Торсионная балка с одного конца жёстко закреплёна на раме автомобиля, а другой его конец через рычаг соединяется со ступицей колеса. Вертикальные перемещения колеса приводят к скручиванию торсиона и появлению пружинящей реакции. Таким образом, обеспечивается прочное и упругое соединение кузова автомобиля с его подвижной ходовой частью. Для повышения надёжности соединительных узлов и защиты от ударных перегрузок используются дополнительные спиральные пружины и гидравлические амортизаторы. Такая система подвески широко использовалась до недавнего времени во многих типах автомашин.

Как развивалась торсионная подвеска

Современная система торсионной подвески, применяемая на нынешних автомобилях, является результатом большого количества усовершенствований той детали, которая была использована впервые на автомашине Volkswagen Beetle, появившейся в 30-х годах 20-го века. Чешский учёный Ледвинка первым модернизировал торсион и применил его на автомобилях марки Tatra в тех же 30-х годах. Уже в 1938 году подобие ледвинкского торсиона стало массово применяться в KdF-Wagen автомобильной компании Фердинанда Порше.

Знаменитый австрийский инженер быстро оценил основное достоинство этой подвески – её малый вес, которое так необходимо и востребовано на армейских и спортивных автомобилях, а также внедорожниках. Там, где существуют строгие требования по весу и габаритам авто. И в настоящее время это преимущество торсионной подвески актуально и действенно, что подтверждается их применением на таких тяжеловесах, как Феррари F2001, Тойота Лэндкруизер, МАЗ-547 и др. Фердинанд Порше также разработал торсионы с двойными рычагами, поперечные стержни которых помещались в стальные трубы, расположенные друг над другом и исполняли роль торсионной балки.

Французский инженер Андре Лефевр, конструктор автомобиля Citroen TA, использовал такое достоинство торсиона, как зависимость жёсткости подвески от длины торсионной балки. Чем длиннее торсион, тем мягче получается подвеска. Кроме того, длинный вал, располагаясь вдоль продольной оси автомашины, позволяет распределить получаемую от дорожного полотна динамическую нагрузку по всей её раме. Это повышает устойчивость и управляемость машины.

Во время второй мировой войны торсионы активно использовались в бронетанковой и автомобильной военной технике. Торсионная подвеска устанавливалась на немецких «Пантерах» и советских «КВ». Успешно пройдя испытания в боевых условиях, эти подвески получили широкое распространение в послевоенное время.

Их использовали практически все производители автомобилей в Европе и Америке. А 1961 год знаменателен тем, что торсион впервые был применён на передней подвеске. Этим автомобилем стал Jaguar E-Type.

В Америке такая подвеска использовались на автомобилях марки «Крайслер» и «Паккард», а в Советском Союзе они устанавливались на ЗИЛах, ЛУАЗах и Запорожцах.
