Что такое сателлиты в машине?

Что такое дифференциал и в чем его секрет?

Дифференциал – интересное механическое устройство, известное человечеству с давних времен. Несколько лет назад ученые считали, что первый механизм, работающий по типу дифференциала, был использован в антикитерском механизме – удивительной находке, поднятой со дна моря, и оказавшейся самым настоящим древним калькулятором для астрономических вычислений. Так что сама идея дифференциала не нова, однако настоящее признание она получила только с появлением первых автомобилей.

Что такое дифференциал и для чего он нужен?

Дифференциал в транспортном средстве – это механизм, отвечающий за распределение момента вращения и угловых скоростей от главной передачи на колёса (или на оси, если говорить про межосевой дифференциал). Зачем это нужно? Затем, чтобы дать возможность транспорту нормально поворачивать, не нарушая равномерного сцепления с дорогой каждого колеса.

Если попробовать развернуть на ходу любую повозку с жесткой осью, выяснится, что колесо, находящееся внутри радиуса поворота, пробуксовывает. Одновременно с этим другое колесо, которое находится на наружной дуге и должно двигаться быстрей, теряет сцепление с поверхностью. Другими словами, поворачивать вот так, с двумя колесами, насаженными на одну ось, очень сложно. Можно только посочувствовать лошадям, вынужденным таскать неповоротливые телеги…

Однако автомобиль – давно уже не телега, в том числе и потому, что во время поворота срабатывает дифференциал, который распределяет скорость вращения так, чтобы замедлить колесо внутри дуги поворота и ускорить второе, которое движется по внешней дуге. Всё это происходит без вмешательства водителя, только за счет механического распределения момента вращения.

Где находится дифференциал?

Расположение дифференциалов

Размещение дифференциала зависит от того, какой тип привода использован в автомобиле.

1. В переднеприводных автомобилях установлен передний дифференциал, который находится внутри коробки передач.
2. В заднеприводных моделях установлен в заднем мосту на ведущей оси.
3. В полноприводных автомобилях с постоянным полным приводом ставится межосевой дифференциал в раздаточной коробке (он распределяет усилия между передней и задней осью) и межколесные на каждую ось.
4. А вот подключаемый полный привод не требует межосевого распределителя, в таких автомобилях устанавливается межколесный дифференциал на каждую из осей.

Почему только на ведущую ось (внедорожников это тоже касается, у них обе оси ведущие)? Просто потому, что дифференциал предназначен для того, чтобы распределять момент вращения, идущий от двигателя, а значит, на ведущей оси.

Устройство и принцип работы

С технической точки зрения дифференциал устроен достаточно просто, но при этом он способен выдерживать огромные нагрузки. Что внутри этого узла и как он работает?

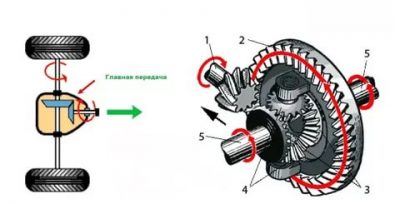

Устройство типового дифференциала

По своему типу это планетарный редуктор со всеми необходимыми элементами.

1. Шестерня главной передачи – подает вращение от КПП на дифференциал.
2. Ведомая шестерня связана и с главной передачей, и с шестернями-сателлитами.
3. Сателлиты – закреплены в «чашке» ведомой шестерни, так что вращаются вместе с ней.
4. Шестерни полуосей – соединены с сателлитами и не контактируют с остальными элементами дифференциала.

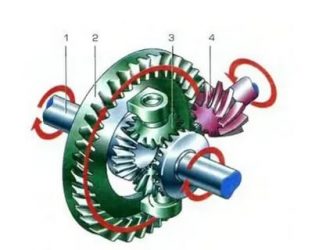

Как это работает?

Детально показано на видео-ролике, ниже.

1. От КПП выходит вал главной передачи, от которого вращение передается на ведомую шестерню.
2. Ведомая шестерня и скрепленная с ней «чашка» (водило) принимают крутящий момент.
3. Вращаясь, ведомая шестерня и чашка приводят в движение шестерни-сателлиты.
4. Сателлиты, в свою очередь, передают вращение на полуоси.
5. При равной нагрузке на полуоси (когда автомобиль движется по прямой дороге с равномерным покрытием) сателлиты не вращаются. Работает только ведомая шестерня, в чашке которой закреплены сателлиты, и они описывают обороты вместе с ней, при этом не совершая вращения вокруг своей оси. Таким образом, момент вращения распределяется на полуоси поровну, 50:50.
6. Когда автомобиль поворачивает и одно из колес должно замедлить, а второе – ускорить движение, сателлиты приходят в движение. За счет конической зубчатой передачи они, вращаясь, замедляют одну полуось и ускоряют вторую. Другими словами, перераспределяют момент вращения в нужной пропорции, вплоть до 0:100 без потери усилия.
7. При пробуксовке одного колеса включается механизм блокировки, без которого на то колесо, которое вращается быстрее, ушел бы весь момент вращения. Без блокировки автомобиль останавливается при попадании хотя бы одного колеса на скользкую поверхность.

Преимущества и недостатки

Основное преимущество дифференциала – это то, что он дал возможность выполнять повороты. Скорость движения каждого колеса на ведущей оси подстраивается под дорожную ситуацию совершенно автоматически, без участия водителя, так что безопасность и маневренность транспортного средства выросли в десятки раз после внедрения этого механизма. Сегодня дифференциал той или иной конструкции используется во всех видах автомобильного транспорта.

Еще одно преимущество – довольно высокая надежность узла. Планетарная передача выдерживает большие нагрузки, а особенности некоторых типов дифференциала еще дополнительно повышают его мощность и стойкость к износу

Основным недостатком можно назвать необходимость использовать механизм блокировки, чтобы автомобиль мог двигаться и по льду, и по сложным дорогам. Ручная, автоматическая или электронная – любой тип блокировки должен применяться обязательно, а это означает, что появляется дополнительный механизм, который может выйти из строя.

И, конечно, нельзя забывать о контроле за техническим состоянием узла. Это еще один узел, в котором нужно менять масло, хоть и не часто, и отслеживать износ деталей. И, кстати, о необходимости этой процедуры многие автовладельцы забывают.

Виды дифференциалов

За годы эволюции это устройство менялось и совершенствовалось. Так что теперь в автомобилестроении используют различные виды дифференциалов, в зависимости от того, на какие нагрузки рассчитан автомобиль, для каких дорожных условий предназначен, какую цель ставили перед собой конструкторы.

1. По особенностям конструкции различают конический, цилиндрический и червячный типы. Название зависит от того, какой тип передачи используется для вращения полуосей. В настоящее время самый распространенный вид – конический. Цилиндрический дифференциал
2. По распределению усилия на полуоси различают симметричный и несимметричный. В первом случае количество зубцов на шестернях равное, получаем симметричное распределение вращения. При неравном количестве зубцов усилие распределяется несимметрично, что выгодно для внедорожников высокой проходимости.

Виды блокировки дифференциала. Система блокировки разрабатывалась для внедорожников, для которых пробуксовка любого колеса означает полную остановку автомобиля. На видео, ниже, подробно рассказано о системах блокировки.

Существует три основных типа блокировки.

1. Ручная блокировка дифференциала – это система, при которой водитель самостоятельно включает и выключает блокировку по своему усмотрению. Возле водительского места находится рычаг или кнопка управления блокировкой, с помощью которых принудительно останавливается вращение сателлитов вокруг свой оси. Фактически, дифференциал начинает работать так же, как при движении по прямой, распределяя усилие на обе полуоси поровну. При этом ухудшается управляемость, ведь повороты с заблокированным дифференциалом выполнить крайне сложно.
2. Автоматическая блокировка или самоблокировка – система, которая облегчает управление автомобилем, снимая с водителя необходимость самостоятельно блокировать дифференциал. Самоблокирующийся тип называют еще дифференциалом повышенного трения.
3. Электронная блокировка – это, по сути, имитация работы дифференциала, используемая в антипробуксовочных электронных системах. При необходимости забуксовавшее колесо принудительно замедляется тормозом, после чего дифференциал перераспределяет усилие, давая больше нагрузки на вторую полуось, которая имеет лучшее сцепление с дорогой.

Самоблокирующийся делятся на два основных типа.

1. Тип Torque – блокировка, срабатывающая от разницы крутящего момента на полуосях. При пробуксовке срабатывают гасители скорости, подтормаживающие ту полуось, скорость вращения которой выше.
2. Тип Speed Sensitive – блокировка с помощью вискомуфты, которая срабатывает, если одна из полуосей движется быстрее другой.

На сегодняшний день существует несколько видов дифференциалов, используемых в современных автомобилях.

1. Квайф (Quaife) – самая простая конструкция, главной особенностью которой является использование нескольких пар сателлитов, сцепляющихся между собой попарно. Благодаря возникающим силам трения механизм автоматически подстраивается под дорожные условия, правильно распределяя момент вращения при поворотах и пробуксовке.
2. Вискомуфта – устройство блокировки, основанное на применении жидкости с переменной вязкостью. Чем выше скорость ее перемешивания (соотношение скоростей вращения левой и правой полуосей), тем выше вязкость жидкости, вплоть до полной блокировки контактных дисковых блоков. Вискомуфта устанавливается на кроссоверы и легковые автомобили, то есть она не рассчитана на условия жесткого бездорожья.

   Вискомуфта

3. Дисковая блокировка – конструкция с дополнительными коническими шестернями, муфтами и дисками. При разнице в скорости вращения полуосей разъединяются стыки между шестернями и система блокируется, после чего скорости вращения полуосей выравниваются.

   Дисковая блокировка

4. Полная блокировка (кулачковая) – это тип с ручной блокировкой из салона автомобиля. Несмотря на некоторые неудобства его продолжают использовать во внедорожниках и есть много поклонников именно этого типа блокировки.
5. Торсен (Torsen) – агрегат комбинированного, коническо-червячного типа. Это один из самых мощных и надежных типов механизма, используемый для условий жесткого бездорожья. Принцип его работы подробно описан на видео, ниже.

Заключение

Сегодня дифференциал используется на всех без исключения автомобилях, что говорит о его незаменимости. Многие автовладельцы и не задумываются о том, что там у них под днищем автомобиля, а обо всех нюансах и тонкостях этого узла знают только поклонники автоспорта и сурового бездорожья. Но от того, насколько качественно выполняет свою работу этот узел, зависит уверенность в маневрах и безопасность на дороге.

( 3 оценки, среднее 5 из 5 )

Что такое дифференциал и как он работает

Основная задача трансмиссии в конструкции любого автомобиля – изменение передаточного числа, полученного от силовой установки и передача вращения на ведущие колеса.

Если рассматривать конструкцию заднеприводного автомобиля, то в состав его трансмиссии входит коробка передач (она меняет передаточное число), карданная передача (посредством ее осуществляется передача вращения на заднюю ведущую ось) и редуктор (передает вращение на полуоси, к которым крепятся колеса). Но в этой конструкции есть одна особенность – колеса в определенных случаях должны вращаться с различной скоростью. И чтобы это осуществить, в редуктор добавили еще один узел – дифференциал автомобиля.

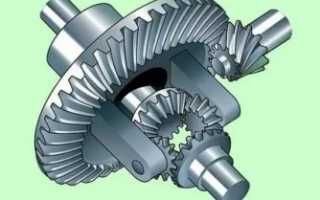

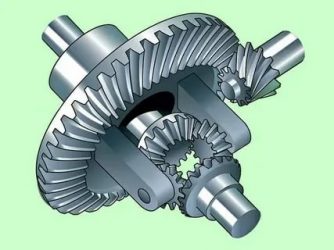

Конический симметричный дифференциал: 1 — коробка сателлитов дифференциала правая; 2 — болт коробки сателлитов; 3 — опорная шайба шестерни; 4, 8 — полуосевые шестерни; 5 — опорная шайба сателлита; 6 — сателлиты; 7 — ось сателлитов;

9 — левая коробка сателлитов дифференциала.

Для чего нужен дифференциал

Схема полноприводного авто с раздаткой и межосевым дифференциалом.

При прямолинейном передвижении дифференциал, в принципе и не нужен, поскольку ведущие колеса крутятся с одной скоростью. Но ведь часто возникает надобность проходить и повороты. При этом колеса идут по различным радиусам, то есть пройденное расстояние при повороте у колес одной оси отличаются. Движущееся по внутреннему радиусу колесо проходит значительно меньший путь, чем идущее по внешнему.

Если при этом обеспечить равную передачу вращения на каждое из колес, то одно из них начнет пробуксовывать, при этом и возникает большая нагрузка на элементы трансмиссии. В результате происходит повышенный износ шин и высока вероятность повреждения приводных элементов.

Чтобы этого не произошло, требуется перераспределение вращения на колеса в соответствии с условиями движения. Другими словами нужно, чтобы при прохождении поворота  движущееся по внутреннему радиусу колесо – замедлилось, а идущее по внешнему – ускорилось. Именно это и обеспечивает добавленный в конструкцию трансмиссии авто дифференциал.

: GPS Навигатор — описание и тест

Видов дифференциалов по месту установки – два:

Дифференциал заднеприводного автомобиля

Первый используется на всех легковых авто с одной ведущей осью, и в его задачу входит только выполнение своей функции. На заднеприводных авто он располагается в заднем мосту и устанавливается на редуктор. То есть редуктор передает вращение на полуоси не напрямую, а через дифференциал.

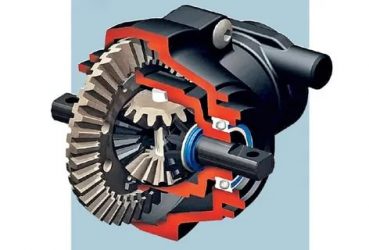

Дифференциал переднеприводного авто с приводным валом

Что касается переднеприводных авто, то из-за отсутствия карданной передачи и моста с редуктором, вращение от коробки передач передается напрямую на дифференциал (они размещены в одном корпусе), а от него уже оно поступает на приводные валы.

Межосевой дифференциал используется на полноприводных авто, у которых обе оси являются ведущими. Там он нужен для того, чтобы правильно распределять получаемое вращение по осям при движении по неровностям.  К примеру, авто движется на подъем, в результате чего задняя ось находится в низком положении относительно передней. В результате происходит перераспределение массы авто, она начинает больше давить на задок, и установленный узел в этом случае повышает крутящий момент на задних ведущих колесах. И все выполняется с точностью до наоборот на спусках.

При этом на полноприводных авто также требуется распределение вращения и на колесах, поэтому у них в общей сложности используется 3 дифференциала (1 – межосевой и 2 – межколесных).

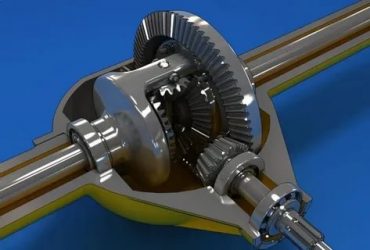

Конструкция, принцип работы дифференциала

Дифференциалы, используемые на авто, делаются на основе обычного редуктора планетарного типа. Основными его составными компонентами являются:

• корпус, он же — чашка (выполняет роль ведущего элемента);
• сателлиты;
• ведомые шестеренки;

: Как работает дифференциал / How Differential Steering Works (на русском)

Эта конструкция может использовать разные виды зубчатых передач:

1. Цилиндрические.
2. Конические.
3. Червячные;

: Дифференциал, обзор конструкции, принцип действия

Редуктор состоит из двух шестерён (малой ведущей и большой ведомой). Часто ведомую из-за ее размера называют еще зубчатым колесом. Вот к ней и крепиться чашка при помощи болтового соединения.  Внутри чашки сделаны оси для крепления сателлитов. Количество их может варьироваться в зависимости от значения крутящего момента. На легковых авто, где усилия не особо высокие, устанавливается по два сателлита, на внедорожниках же их количество может составлять 4 штуки.

Сателлиты находятся в постоянном зацеплении с правой и левой ведомыми шестернями (вторые получаются зажатыми между первыми). Ведомые шестеренки закрепляются посредством шлицевого соединения на полуосях (в переднеприводных авто они соединены с приводными валами).

Количество зубьев на ведомых шестернях может быть как одинаковым (симметричный дифференциал), так и разным (ассиметричный). Первый тип обеспечивает распределение вращения по полуосям (приводным валам) в равном соотношении, а у второго это выполняется в строго определенных значениях.

Из-за этих особенностей симметричный тип используется в качестве межколесного, а ассиметричный – межосевого дифференциалов.

Работает планетарный узел так: во время прямолинейного движения оба колеса ведущей оси получают одинаковое сопротивление от дорожного полотна. Вращение, получаемое от коробки передач передается на ведомое зубчатое колесо редуктора, а вместе с ним и крутиться чашка дифференциала с размещенными в ней сателлитными осями. Поскольку сопротивление одинаково, то сателлиты осуществляют передачу крутящего момента на ведомые шестеренки в одинаковых соотношениях, то есть скорость вращения их, а вместе с ними и полуосей, равна. При этом сателлиты лишь передают вращение, сами же они остаются неподвижными относительно своих осей.

При вхождении в поворот, колеса начинают двигаться по разным радиусам. При этом, идущее по внутреннему радиусу получает большее сопротивление, чем внешнее. Это сопротивление обеспечивает замедление вращения ведомой шестеренки, из-за чего сателлиты начинают крутиться на осях.

В результате начала движения сателлитов, скорость вращения полуоси наружного колеса возрастает, то есть происходит изменение угловых скоростей полуосей (приводных валов). Примечательно, что общая скорость вращения обеих полуосей соответствует скорости вращение зубчатого колеса редуктора, но увеличенной вдвое.

При этом крутящий момент от разницы угловых скоростей не меняется, и он разделяется на ведущие колеса равномерно.

В результате такой работы узла при прохождении поворотов удается избежать появления пробуксовки и увеличения нагрузки на элементы трансмиссии.

Блокировка дифференциала

Блокировка дифферециала с гидроприводом включения

Но у автомобильного дифференциала есть существенный недостаток, который проявляется в случае, когда сопротивление вращению на одном из колес полностью пропадает (к примеру, оно попало на скользкий участок дороги). В результате особенностей работы, у колеса, потерявшего сопротивление дороги, максимально возрастает угловая скорость. То есть, по сути, все вращение передается только на него, в то время как второе колесо из-за сопротивления останавливается.

В результате автомобиль обездвиживается, поскольку из-за низкого сопротивления на одном колесе падает и крутящий момент на нем. А поскольку дифференциал работает симметрично, то на втором колесе момент тоже очень мал, и его явно недостаточно, чтобы заставить его вращаться. Чтобы решить такую проблему, достаточно лишь замедлить вращение буксующего колеса, тем самым повысив крутящий момент на нем, и соответственно, на втором колесе. И для этого применяются блокировки дифференциала.

: GБлокировки дифференциала для УАЗа, разновидность и принцип работы

Все просто – если обеспечить жесткое соединение одной полуоси с чашкой дифференциала, то она просто не сможет вращаться быстрее, чем шестерня редуктора. Из-за этого не будет происходить перераспределение вращения, крутящий момент на обеих полуосях будет одинаковым, и его хватит, чтобы обеспечить вращение и колеса, на котором имеется сопротивление, то есть автомобиль сможет двигаться даже в случае потери сопротивления на одном из колес.

Блокировки дифференциала различаются по степени блокирования и бывают они с:

1. Полной.
2. Частичной блокировкой.

Полная описана выше и указывает она на то, что происходит жесткое соединение элементов дифференциала машины, по сути, он просто прекращает выполнять свои функции и крутящий момент подается равно на обе полуоси.

В частичной же блокировке передача усилия между составными элементами узла ограничена определенной величиной, что обеспечивает повышение крутящего момента на колесе, получающем повышенное сопротивление.

Управление блокировкой

Блокировка может устанавливаться на любой автомобильный дифференциал, как межколесный, так и межосевой. При этом в полноприводных авто передний межколесный дифференциал обычно не оснащают блокировкой, чтобы не оказывать влияние на управляемость авто. Задействование же блокировки, если она имеется, может осуществляться в ручном и автоматическом режиме.

Ручное включение подразумевает принудительное блокирование дифференциала, то есть оно задействуется только когда нужно. При этом водитель задействует привод, в результате чего происходит жесткое соединение составных элементов дифференциала между собой.

https://www.youtube.com/watch?v=meV3DPdrWT4

Привод блокировки может быть:

• механический;
• гидравлический;
• пневматический;
• электромеханический;

Основной недостаток ручного управления крыт в надобности соблюдения условий эксплуатации. Так, заблокированный дифференциал может повредить трансмиссию в случае, когда оба колеса окажутся на дороге с хорошими сцепными свойствами. Такое может произойти, к примеру, когда водитель забыл разблокировать дифференциал в авто после преодоления бездорожья.

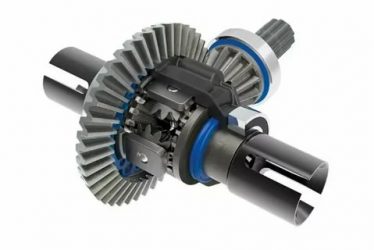

Виды самоблокирующихся дифференциалов

Дифференциалы, у которых блокирование происходит в автоматическом режиме, называются самоблокирующимися. В них, при определенных условиях происходит самостоятельная блокировка, без какого-либо участия водителя. Точно также он и разблокируется.

: Кардан передача Дифференциал

Самый простой самоблокирующийся дифференциал – дисковый, имеющий в своей конструкции дополнительный элемент – пакет фрикционных дисков, одна часть которого жестко соединена с чашкой дифференциала, а вторая – с одной из осей. При этом диски прижаты друг к другу.

Действует такая блокировка очень просто: при прямолинейном движении машины чашка и полуось вращаются с одной скоростью, а вместе с ними и фрикционный пакет.

В случае повышения угловой скорости на одной из полуосей, она начинает вращаться быстрее чашки. При этом одна часть фрикционного пакета (закрепленная на оси) ускоряется относительно второй. А поскольку они прижаты, то между ними возникает сила трения, которая и препятствует повышению угловой скорости, соответственно крутящий момент на колесе с большим сопротивлением повышается.

Вискомуфта в качестве межосевого дифференциала

Примерно так же действует и вязкостная муфта, она же вискомуфта, которая сейчас является достаточно распространенным способом заблокировать дифференциал в автоматическом режиме. Но из-за больших габаритных размеров ее в качестве межколесной блокировки не используют. Муфта устанавливается только на межосном дифференциале, как вспомогательное устройство, а в некоторых случаях она полностью его заменяет.

Конструкция этой муфты такая: имеется герметичный корпус, с помещенным в нее пакетом дисков, одна половина которого жестко связана с ведущим валом (от которого подается вращения) а вторая – с ведомым.

Вискомуфта в разобраном состоянии

Все пространство между дисками заполнено дилатантной жидкостью, особенность которой заключается в повышаемой вязкости при перемешивании.

Действует вискомуфта примерно также же, как и дисковая блокировка. Пока валы вращаются с одной скоростью, перемешивание жидкости, расположенной между дисками, не происходит. Но как только появляется разница в скоростях вращения, диски начинают мешать жидкость из-за чего она становиться более вязкой. В результате повышения вязкости жидкости, которая при большой разнице скоростей может стать практически твердой, выравнивается угловая скорость на валах.

Существует также электронная блокировка дифференциала, которая используется на межколесном дифференциале автомобиля. Причем в качестве основного рабочего элемента в ней выступает антиблокировочная система тормозов.

Такая блокировка имеет свое обозначение – противопробуксовочная система, суть работы которой сводится к тому, что в случае увеличения угловой скорости на одном ведущем колесе, тормозная система притормаживает его, тем самым повышая крутящий момент на другом колесе.

Дифференциал:описание,история,фото,виды

Многие покупатели при выборе внедорожника наверняка сталкивались в описании той или иной модели с термином «электронная блокировка дифференциала». Но что это такое, и как работает этот самый дифференциал, знают далеко не все потенциальные владельцы автомобилей этого класса. В нашем сегодняшнем материале мы подробно расскажем, для чего машине дифференциал, каковы его разновидности и на какие автомобили он устанавливается

История создания и назначение дифференциала

На автомобилях, оснащенных двигателем внутреннего сгорания, дифференциал появился через несколько лет после их изобретения. Дело в том, что первые экземпляры машин, приводимых в действие двигателем, имели очень плохую управляемость. Оба колеса на одной оси при повороте вращались с одинаковой угловой скоростью, что приводило к пробуксовке колеса, идущего по внешнему, большему, чем внутренний, диаметру. Решение проблемы было найдено просто: конструкторы первых автомобилей с ДВС позаимствовали у паровых повозок дифференциал – механизм, изобретенный в 1828 году французским инженером Оливером Пекке-Ром.

Он представлял собой устройство, состоящее из валов и шестерней, через которые крутящий момент от двигателя передается на ведущие колеса. Но после установки на автомобиль дифференциала обнаружилась еще одна проблема – пробуксовка колеса, утратившего сцепление с дорогой. Обычно это проявлялось, когда автомобиль двигался по дороге, покрытой участками льда.

Тогда колесо, попавшее на лед, начинало вращаться с большей скоростью, чем то, которое находилось на грунте или бетоне, что в итоге приводило к заносу автомобиля. Тогда конструкторы задумались об усовершенствовании дифференциала с тем, чтобы при подобных условиях оба колеса вращались с одинаковой скоростью и автомобиль не заносило. Первым, кто проводил эксперименты с созданием дифференциала с ограниченным проскальзыванием, стал Фердинанд Порше.

Ему понадобилось три года, чтобы разработать, протестировать и выпустить на рынок так называемый кулачковый дифференциал – первый механизм с ограниченным проскальзыванием, который устанавливался на первые модели марки Volkswagen. Впоследствии инженеры разработали различные виды дифференциалов, о которых речь пойдет ниже.

В автомобиле дифференциал выполняет три функции: 1) передает крутящий момент от двигателя к ведущим колесам, 2) задает колесам разные угловые скорости, 3) служит понижающей передачей в сочетании с главной передачей.

передача

При движении автомобиля крутящий момент от коленвала двигателя передается коробке передач и затем, через главную передачу и дифференциал, на ведущие колеса. передача позволяет увеличивать или уменьшать крутящий момент передаваемый колесам автомобиля и одновременно уменьшать и соответственно увеличивать скорость вращения колес. Передаточное число в главной передаче подбирается таким образом, что максимальный крутящий момент и частота вращения ведущих колес находятся в наиболее оптимальных значениях для конкретного автомобиля. Кроме того, главная передача очень часто является объектом тюнинга автомобиля.

Устройство главной передачи

По сути, главная передача — это не что иное, как шестеренчатый понижающий редуктор, в котором ведущая шестерня связана с вторичным валом КПП, а ведомая – с колесами автомобиля. По типу зубчатого соединения главные передачи различаются на следующие разновидности:

• цилиндрическая – в большинстве случаев применяется на автомобилях с поперечным расположением двигателя и коробки передач и передним приводом;
• коническая – применяется очень редко, так как имеет большие габариты и высокий уровень шума;
• гипоидная – наиболее востребованная разновидность главной передачи, которая применяется на большинстве автомобилей с классическим задним приводом. Гипоидная передача отличается малыми размерами и низким уровнем шума;
• червячная – практически не применяется на автомобилях по причине трудоемкости изготовления и высокой стоимости.

Также стоит отметить, что автомобили с передним и задним приводом имеют различное расположение главной передачи. В переднеприводных автомобилях с поперечным расположением КПП и силового агрегата, цилиндрическая главная передача располагается непосредственно в картере КПП.

https://www.youtube.com/watch?v=qbcwdSSq5h4

В автомобилях с классическим задним приводом главная передача установлена в корпусе ведущего моста и соединена с коробкой передач посредством карданного вала. В функционал гипоидной передачи заднеприводного автомобиля также входит и разворот вращения на 90 градусов за счет конических шестерен. Несмотря на различные типы и расположение, предназначение главной передачи остается неизменным.

Разновидности дифференциалов

По виду блокировки дифференциалы делятся на два – ручная и электронная блокировка. Ручная, как следует из названия, производится водителем вручную при помощи кнопки или тумблера. В этом случае шестерни-сателлиты механизма блокируются, ведущие колеса двигаются с одинаковой скоростью. Обычно ручная блокировка дифференциала предусмотрена на внедорожниках. Ее рекомендуется включать при преодолении сложного бездорожья и отключать при выезде на обычные дороги.

Электронная или автоматическая блокировка дифференциала осуществляется при помощи электронного блока управления, который, анализируя состояние дорожного покрытия (используется информация с датчиков ABS и антипробуксовочной системы), сам блокирует шестерни-сателлиты.

Задний дифференциал с электронным управлением Range Rover Sport По степени блокировки это устройство делится на дифференциал с полной блокировкой и дифференциал с частичной блокировкой шестерен-сателлитов.

Полная блокировка дифференциала предполагает 100%-ную остановку вращения шестерен-сателлитов, при которой сам механизм начинает выполнять функцию обычной муфты, передавая равнозначный крутящий момент на обе полуоси.

Вследствие этого оба колеса вращаются с одинаковой угловой скоростью. Если же одно из колес теряет сцепление с дорогой, весь крутящий момент передается на колесо с лучшим сцеплением, что позволит преодолеть бездорожье. Такое устройство дифференциала используется на внедорожниках Toyota Land Cruiser, Mercedes-Benz G-Class и других. Полная блокировка дифференциала Частичная блокировка дифференциала предполагает неполную остановку вращения шестерен-сателлитов, то есть с проскальзыванием. Достигается такой эффект за счет так называемых самоблокирующихся дифференциалов.

В зависимости от того, каким образом срабатывает этот механизм, их делят на два вида: Speed sensitive (функционируют при разнице в угловых скоростях вращения полуосей) и Torque sensitive (функционируют при уменьшении крутящего момента на одной из полуосей). Такое устройство дифференциала используется на внедорожниках Mitsubishi Pajero, Audi с системой полного привода Quattro, BMW с системой X-Drive и так далее. Дифференциалы, относящиеся к группе Speed sensitive, имеют разную конструкцию.

Существует механизм, в котором роль дифференциала играет вискомуфта. Она представляет собой резервуар, расположенный между полуосью и ротором карданного вала, заполненный специальной вязкой жидкостью, в которую, в свою очередь, погружены диски, сочлененные с полуосью и ротором.

Когда угловая скорость вращения колес разнится (одно колесо вращается быстрее другого), диски в резервуаре тоже начинают вращаться с разными скоростями, но вязкая жидкость постепенно выравнивает их скорость, и, соответственно, крутящий момент.

Как только угловые скорости обоих колес сравняются, вискомуфта отключается. По своим характеристикам вискомуфта менее надежна, чем фрикционный дифференциал, поэтому ее устанавливают на машины, предназначенные для преодоления бездорожья средней степени или спортивные модификации автомобилей. Еще один механизм дифференциала, относящийся к группе Speed sensitive – героторный дифференциал.

Здесь роль блокировки, в отличие от вискомуфты, играет масляный насос и фрикционные пластины, которые монтируются между корпусом дифференциала и шестерней-сателлитом полуосей. Но принцип действия во многом схож с таковым у вискомуфты: при возникновении разницы в угловых скоростях ведущих колес насос нагнетает масло на фрикционные пластины, которые под давлением блокируют корпус дифференциала и шестерню полуоси до тех пор, пока скорости вращения колес не сравняются. Как только это происходит, насос перестает работать и блокировка отключается.

Дифференциалы, относящиеся к группе Torque sensitive, тоже имеют разную конструкцию. К примеру, есть механизм, в котором используется фрикционный дифференциал. Его особенностью является разность угловых скоростей вращения колес при движении автомобиля на прямой и в повороте.

При езде по прямой дороге угловая скорость обоих колес одинаковая, а при прохождении поворота ее значение различно для каждого колеса. Это достигается за счет установки между корпусом дифференциала и шестерней-саттелитом фрикциона, который способствует улучшению передачи крутящего момента на колесо, утратившее сцепление с дорогой.

Еще один тип дифференциалов — с гипоидным (червячным или винтовым) и косозубым зацеплением.

Их условно делят на три группы. Первая – с гипоидным зацеплением, в которой у каждой полуоси есть собственные шестерни-сателлиты. Они объединятся между собой при помощи прямозубого зацепления, причем ось шестерни располагается по отношению к полуоси перпендикулярно. При возникновении разницы в угловых скоростях ведущих колес, шестерни полуосей расклиниваются, образуется трение между корпусом дифференциала и шестернями. Происходит частичная блокировка дифференциала и крутящий момент передается на ту ось, угловая скорость вращения которой меньше. Как только угловые скорости колес выровняются, происходит деактивация блокировки.

Вторая – с косозубым зацеплением, в которой у каждой полуоси также есть свои шестерни-сателлиты (они винтовые), но их оси располагаются параллельно полуосям. А объединяются эти агрегаты между собой при помощи косозубого зацепления. Сателлиты в этой механизме установлены в специальных нишах на корпусе дифференциала. Когда угловая скорость вращения колес различается, происходит расклинивание шестерен, и они, сопрягаясь с шестернями в нишах корпуса дифференциала, частично блокируют его.

При этом крутящий момент направляется на ту полуось, скорость вращения которой меньше. Третья – с косозубыми шестернями полуосей и винтовыми шестернями сателлитов, которые располагаются параллельно друг другу. Такой тип используется в конструкции межосевого дифференциала.

Благодаря планетарной конструкции дифференциала, имеется возможность посредством частичной блокировки смещать крутящий момент на ту ось, угловая скорость вращения колес которой меньше. Диапазон такого смещения весьма широк – от 65/35 до 35/65. При установлении равнозначной угловой скорости вращения колес передней и задней оси дифференциал разблокируется.

Эти группы дифференциалов получили самое широкое применение в автомобилестроении: их устанавливают как на «гражданские» модели, так и на спортивные.

Автомобильный дифференциал — назначение, устройство и принцип работы

Дифференциал – один из важнейших элементов трансмиссии автомобиля. Его основное предназначение заключается в распределении, изменении и передачи крутящего момента, а при необходимости, для обеспечения вращения двух потребителей с различными угловыми скоростями.

Межколесный дифференциал – это дифференциал, предназначенный для привода ведущих колес, если же он установлен между ведущими мостами в полноприводном автомобиле – межосевой интервал.

Как правило, дифференциал автомобиля располагается в следующим местах:

• Привод ведущих мостов в полноприводном автомобиле – в раздаточной коробке
• Привод ведущих колес в полноприводном автомобиле – в картере заднего и переднего моста
• Привод ведущих колес в переднеприводном автомобиле — в коробке передач
• Привод ведущих колес в заднеприводном автомобиле – картер заднего моста

В основе дифференциала лежит планетарный редуктор. Используемый в редукторе вид зубчатой передачи условно делит дифференциал на три следующих вида:

• Червячный
• Цилиндрический
• Конический

Червячный – самый универсальный дифференциал и может быть установлен как между осями, так и между колесами. Цилиндрический тип, как правило, располагается в полноприводных автомобилях между осями. Конический тип применяется в основном как межколесный.

Различают также несимметричный и симметричный дифференциалы автомобиля. Несимметричный тип устанавливается между двумя приводными осями и позволяет передавать крутящий момент в различных пропорциях. Симметричный тип, как правило, устанавливается на главных передачах и позволяет передает на два колеса равный по значению крутящий момент.

Устройство автомобильного дифференциала

Основными элементами дифференциала являются:

• Полуосевые шестерни
• Шестерни сателлитов
• Корпус

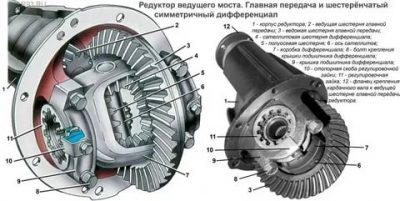

Схема дифференциала переднеприводного автомобиля:
1 — ведомая шестерня главной передачи; 2 — фрагмент ведущей шестерни главной передачи; 3 — ось сателлитов; 4 — сателлит; 5 — корпус дифференциала; 6 — правый фланцевый вал; 7 — сальник; 8 — конический роликовый подшипник; 9 — полуосевая шестерня; 10 — левый фланцевый вал; 11 — фрагмент картера коробки передач.

Шестерни сателлитов по своему принципу работы напоминают планетарный редуктор и служат для соединения между собой корпуса и полуосевой шестерни. Последние в свою очередь соединяются с помощью шлицов с ведущими колесами. В различных конструкциях используются четыре или два сателлита, в легковых автомобилей чаще используется второй вариант.

Чашка дифференциала или корпус – ее основное предназначение заключается в том, чтобы передавать через сателлиты крутящий момент от главной передачи к полуосевым шестерням. Внутри него располагаются оси для вращения сателлит.

Солнечные или полуосевые шестерни – предназначены для передачи крутящего момента с помощью полуосей на ведущие колеса. Левая и правая шестерни могут иметь как одинаковое, так и различное между собой число зубцов. В свою очередь шестерни с различным число зубов используются для образование несимметричного дифференциала, а с одинаковым количеством – для симметричного.

Принцип работы автомобильного дифференциала

Работает дифференциал следующим образом: вращая одно из ведущих колес автомобиля, второе начнет вращаться в противоположном направлении, но при этом должно выполняться условие неподвижности карданного вала. В данном случае стеллиты вращаются в свих осях, играя роль шестерни.

Если завести двигатель и включить сцепление и любую из передач, начнет свое вращение карданный вал, передающий свой крутящий момент через цилиндрические и конические шестерни коробке дифференциала.

Таким образом, во время движения автомобиля по кривой траектории одно колесо замедляет свой ход, второе наоборот увеличивает его. В результате устраняется пробуксовка и скольжение колес и каждое из них вращается с той скоростью, которая необходима для безопасного движения.

Во время движения автомобиля по прямой, ничего особенного не происходи и дифференциал передает крутящий момент на оба колеса в одинаковом соотношении. Шестерни полуосевые вращаются с одинаковой угловой скоростью, так как сателлиты в этом случае находятся в неподвижном состоянии.

При движении на скользких покрытиях дифференциал обладает одним существенным недостатком – он может вызвать боковой занос машины, так как на буксующем колесе низкая сила сцепления с покрытием и оно начинает вращаться в холостую.

Самые простейшие дифференциалы автомобиля обладают еще одним недостатком. При попадании грязи или прочих сторонних элементов между шлицами крутящий момент может передаваться в различном соотношении, даже 0 к 100. Таким образом, одно колесо останется в абсолютно статичном положение.

Современные модели практически лишены данного недостатка. Их устройство отличается ручной или автоматической более жесткой блокировкой. Более того, во многих легковых современных машинах устанавливаются системы стабилизации и курсовой устойчивости, позволяющие оптимизировать в зависимости от траектории движения автомобиля распределение крутящего момента.

Как работает дифференциал — видео:

На этом всё, теперь вы знаете устройство дифференциала.

(2 раз, оценка: 5,00 из 5)
Загрузка…

Принцип работы автомобильного дифференциала

Крутящий момент, создаваемый двигателем внутреннего сгорания, передается колесам с помощью различных механизмов – валов, шлицевых и шестеренчатых передач, дифференциалов. Последние вызывают наибольший интерес у любителей экстремальной езды по бездорожью, поскольку принимают участие в распределении мощности. Многие автолюбители слабо представляют работу данного узла, поэтому стоит рассмотреть вопрос, что такое дифференциал в автомобиле, объяснить его устройство и принцип действия.

Назначение механизма

Чтобы понять роль дифференциала, применяющегося в транспортных средствах всех типов, нужно рассмотреть конструкцию обычного планетарного редуктора, передающего усилие от карданного вала двум полуосям. Алгоритм работы агрегата прост:

1. Кардан вращает хвостовик с косозубой шестеренкой на конце.
2. От хвостовика крутится большая планетарная шестерня, соединенная с двумя полуосями.
3. Крутящий момент передается от планетарной шестерни полуосям и закрепленным на концах колесам.

Без дифференциала редуктор поровну распределяет крутящий момент на 2 оси, в результате колеса вертятся с одинаковой скоростью. Такое разделение вполне годится для прямолинейного движения, которое в реальности встречается довольно редко – даже при езде по ровным участкам трассы автомобиль отклоняется от прямой линии.

Чтобы машина идеально прошла поворот, колеса одного моста должны вращаться с разными скоростями, поскольку внешнее катится по более широкой дуге. Простой редуктор, обеспечивающий одинаковое вращение обеих полуосей, на повороте заставит одну шину скользить, вторую – буксовать, что заметно ухудшает маневренность авто.

Справка. Проблема весьма актуальна для внедорожников с постоянным полным приводом. В данном случае крутящий момент делится не только между колесами, но и между осями, вращающими редукторы переднего и заднего моста.

Совмещенный с планетарным редуктором дифференциал нужен для изменения угловых скоростей правого и левого колеса в зависимости от крутизны поворота. Механизм автоматически распределяет крутящий момент на полуоси, позволяя колесным покрышкам совершать разное число оборотов при движении автомобиля по дуге. Без дифференциала нормальная эксплуатация транспортного средства невозможна по таким причинам:

• недостаточная управляемость;
• быстрое истирание шин;
• ускоренный износ деталей редуктора, валов и полуосей.

Как работает свободный дифференциал?

Механизмами данного типа оснащается подавляющее большинство машин с приводом на переднюю либо заднюю ось. В первом случае узел размещается внутри коробки передач, во втором является частью планетарного редуктора заднего моста.

Конструкция планетарной передачи подразумевает использование шестеренок конической формы. Существуют и другие разновидности автомобильных редукторов – цилиндрические, конусно-цилиндрические и червячные.

Устройство дифференциала свободного типа предусматривает совмещение с главной передачей. Механизм заднего моста включает следующие детали:

• хвостовик с конической ведущей шестерней, соединенный с карданным валом;
• ведомая планетарная шестеренка;
• корпус ведомой шестерни оборудован двумя проушинами, куда вставляются оси сателлитов;
• сателлитные шестеренки конической формы;
• ведомые шестерни полуосей;
• подшипники;
• корпус редуктора.

В легковых авто устанавливается 2 сателлита, на грузовиках – четыре.

Изучить принцип работы свободного дифференциалапредлагается на примере:

1. Пока машина едет прямо, колеса крутятся с одинаковой скоростью. Хвостовик вращает «планетарку» вместе с закрепленными на ней сателлитами, причем последние остаются неподвижными и передают равный крутящий момент обеим осям за счет давления на зубья.
2. Автомобиль входит в поворот. Крутящиеся вместе с большой шестерней сателлиты начинают вращаться вокруг собственной оси, причем в разные стороны.
3. Мощность на валу делится не пополам, а в зависимости от крутизны дуги. Благодаря комбинированному вращению сателлитов полуоси и колеса совершают разное число оборотов, машина успешно преодолевает поворот без проскальзывания и пробуксовки резины.

Дифференциал получил название свободного, поскольку передает больший крутящий момент на колесо, которое вращается легче. Понятно, что на повороте шина внутри дуги сопротивляется вращению, поэтому дифференциал отдает больше мощности другой оси – противоположное колесо крутится быстрее.

Примечание. Полноприводные авто и внедорожники оснащаются тремя дифференциальными разделителями мощности – межосевым (ставится в раздаточной коробке) и двумя межколесными.

Свободный механизм решает главную проблему, но создает побочную. Когда одна покрышка начинает контактировать со скользким покрытием – льдом, укатанным снегом, грязью, начинается пробуксовка. Причина – дифференциальный механизм, отдающий максимум мощности в сторону наименьшего сопротивления. Для предотвращения подобных ситуаций на многих автомобилях задействована временная блокировка дифференциала.

Разновидности механизмов

Чтобы избавиться от пробуксовок на скользком дорожном покрытии либо в условиях бездорожья, производители комплектуют транспортные средства дифференциальными устройствами следующих конструкций:

• механизм свободного типа с принудительной блокировкой от привода;
• частично блокирующийся дифференциал повышенного сопротивления;
• самоблокирующаяся червячная передача типа Torsen.

В первом варианте применяется рассмотренный выше шестеренчатый узел, дополнительно оснащенный блокировочным устройством. Система функционирует просто: в случае необходимости водитель активирует привод, фиксирующий сателлиты в неподвижном состоянии. Крутящий момент начинает делиться ровно пополам, оси вращаются с одинаковой скоростью и транспортное средство успешно преодолевает проблемное место.

Принудительная блокировка межосевого дифференциала включается с помощью различных приводов:

• механический – от рычага раздаточной коробки;
• электрический;
• пневматический;
• гидравлический.

Аналогичные приводные элементы применяются для остановки и удержания сателлитов переднего либо заднего моста.

Автомобили дорогой комплектации производители оснащают антипробуксовочной системой. Она «обманывает» дифференциальное устройство другим способом: по сигналу датчика, фиксирующего быстрое вращение одного колеса, электроника отдает команду его притормозить. Тогда сателлитные шестеренки начинают передавать больше мощности на другую ось и авто прекращает «грестись» на месте.

Устройство повышенного сопротивления

Помимо сателлитов, ведущих и ведомых шестерен, дифференциал повышенного трения включает такие элементы:

• корпус, жестко прикрепленный к планетарной шестеренке;
• пакет фрикционных дисков, установленных на каждой полуоси;
• стальные диски, чьи выступы зафиксированы в корпусе;
• распорная пружина, вставленная между коническими шестернями полуосей.

Стальные и фрикционные диски (похожие применяются в сцеплении) установлены поочередно, первые вращаются вместе с корпусом, вторые – с осями. Конусообразная шестеренка надета на шлицы оси и способна смещаться на определенное расстояние. Пружина поддавливает 2 противоположных осевых шестерни.

Частичная блокировка дифференциала происходит следующим образом:

1. На прямолинейном сухом участке дороги сателлиты неподвижны, а диски вращаются друг относительно друга.
2. При попадании одной шины на скользкий участок начинается пробуксовка. Благодаря конусной форме зубьев шестеренки со стороны остановившегося колеса начнут взаимно отталкиваться.
3. Шестерня полуоси сдвинется и сожмет пакет дисков. Возникнет сила трения, заставляющая ось вращаться вместе с корпусом напрямую от «планетарки» в обход сателлитов.

Подобное устройство самостоятельно регулирует степень блокировки – чем медленнее крутится покрышка с хорошим сцеплением, тем сильнее сжимаются диски и подается больше крутящего момента.

Самоблокирующиеся передачи Torsen

Принцип работы данных механизмов базируется на одной особенности червячной пары: шестеренка способна передавать вращение сателлиту, но обратное действие невозможно. Все шестерни, включая сателлитные, сделаны в виде цилиндров с косыми дугообразными зубьями. Всего в механизме применяется 3 пары червячных сателлитов, установленных вокруг шестеренок полуосей.

Самоблокирующийся дифференциал работает так:

1. Во время прямолинейного движения червячные сателлиты ведут себя аналогично конусным – не крутятся сами, но вращают оси от главной передачи.
2. На повороте число оборотов одной полуоси вырастет и она придаст вращение парам сателлитов – мощность начнет распределяться по-разному.
3. Поскольку каждая пара сателлитов связана между собой прямозубой передачей, пробуксовка одного колеса исключается. Ось способна крутить свой сателлит, тот вращает соседний, который уже не может поворачивать вторую полуось. Механизм блокируется автоматически.

Устройство Torsen – самое надежное и передовое, но слишком дорогое, поэтому ставится на машины максимальной комплектации. В остальных применяются более доступные механизмы повышенного трения.

В среде любителей экстремальной езды по бездорожью известен простейший способ избежать пробуксовок – блокировка заднего дифференциала с помощью сварки. Сателлиты намертво привариваются к осям и всегда находятся в неподвижном состоянии. Правда, подобные автомобили предназначены только для езды по грунту и снегу – эксплуатировать их на твердом покрытии чересчур неудобно и дорого.

Виды, устройство и принцип работы дифференциала

Дифференциал – это механизм трансмиссии, распределяющий подводимый к нему крутящий момент между приводными валами и позволяющий колесам вращаться с разными угловыми скоростями. Особенно это заметно, когда машина проходит поворот. Дифференциал обеспечивает безопасное и комфортное вождение на сухой дороге с твердым покрытием.

 Однако если автомобиль покинет ее пределы и продолжит двигаться по пересеченной местности, а также в случае гололеда (и других тяжелых погодных условий) этот механизм может лишить автомобиль возможности передвигаться.

О том, что такое дифференциал, как он устроен, в чем его вред для внедорожников и как с этим бороться – пойдет речь ниже.

Дифференциал как часть трансмиссии

Дифференциал в автомобиле  —  это механизм, распределяющий крутящий момент карданного вала трансмиссии между ведущими колесами передней или задней оси (в зависимости от типа привода), позволяя каждому из них вращаться без пробуксовки. В этом заключается основное назначение дифференциала.

Ведуший мост с дифференциалом в разрезе

При прямолинейном движении, когда колеса нагружены одинаково и имеют равную угловую скорость вращения – механизм работает в качестве передаточного звена. Если условия движения изменяются (поворот, пробуксовка) – нагрузка становится неравномерной. У полуосей появляется необходимость вращаться с разными скоростями, и, как следствие, становится необходимым распределить полученный крутящий момент между ними  в определенном соотношении. Тогда узел выполняет вторую важную функцию: обеспечение безопасного маневрирования автомобиля.

Схема расположения дифференциала зависит от типа привода автомобиля:

1. Передний привод – картер коробки передач.
2. Задний привод – корпус ведущего моста.
3. Полный привод – корпусы переднего и заднего мостов (для передачи крутящего момента ведущим колесам) или раздаточная коробка (для передачи крутящего момента ведущим мостам).

Дифференциал на автомобилях появился не сразу. Конструкторы первых «самодвижущихся экипажей» были очень озадачены плохой маневренностью своих изобретений. Вращение колёс с одинаковой угловой скоростью во время прохождения поворота приводило к тому, что одно из них начинало буксовать или, наоборот, полностью теряло контакт с дорогой. Инженеры вспомнили, что на ранних прототипах первых автомобилей, снабжаемых паровыми двигателями, было устройство, позволявшее избежать потери управляемости.

Механизм распределения вращающего момента изобрёл француз Онесифор Пеккёр. В устройстве Пеккёра присутствовали валы и шестерни. Через них крутящий момент от мотора поступал к ведущим колёсам. Но даже после применения изобретения Пёккера проблема пробуксовки колёс на поворотах не решилась полностью. Выявились недостатки системы.  Например, одно из колес в какой-то момент терял сцепление с дорогой. Сильнее всего это проявлялось на обледенелых участках.

Пробуксовка в таких условиях часто приводила к  авариям, поэтому конструкторы надолго задумались над тем, как предотвратить занос машины. Решение было найдено Фердинандом Порше. Он стал изобретателем кулачкового механизма, который ограничивал проскальзывание колёс ведущего моста. Немецкое устройство дифференциала нашло применение в автомобилях Volkswagen.

Как устроен дифференциал

Принципиальная схема дифференциала

Узел работает как планетарный редуктор. Принципиальное устройство дифференциала: шестерни полуосей (5) и сателлитов (4) размещены в чашке (3). Чашка (корпус) жестко соединена с ведомой шестерней (2), которая принимает крутящий момент от ведущей шестерни главной передачи (1). Корпус передает вращение посредством сателлитов полуосям, вращающим ведущие колеса. Разные угловые скорости обеспечиваются благодаря работе сателлитов. Величина крутящего момента остается неизменной.

Применение дифференциалов в зависимости от их видов

Устройства используют для передачи крутящего момента ведущим колесам и ведущим мостам автомобиля .

Грузовики и легковые автомобили всех типов приводов имеют межколесный дифференциал, передающий вращение колесам. Межосевой дифференциал, распределяющий крутящий момент между мостами, применяют исключительно в полноприводных машинах.

По типу применяемой зубчатой передачи различают следующие виды механизмов:

1. конический;
2. цилиндрический;
3. червячный.

По количеству зубьев шестерен полуосей:

1. симметричный;
2. несимметричный.

Благодаря его свойству пропорционально распределять крутящий момент несимметричный дифференциал с цилиндрической передачей устанавливают между мостами полноприводных автомобилей.

Заднеприводные и переднеприводные автомобили оснащают коническим симметричным дифференциалом.

Червячная передача, являясь самой универсальной, используется во всех типах устройств со всеми приводами.

Схема работы дифференциала

Рассмотрим принцип, по которому работает симметричный межколесный конический дифференциал, распределяющий крутящий момент между колесами в трех различных условиях:

1. прямолинейное движение;
2. поворот;
3. пробуксовка.

При прямолинейном движении

Прямолинейное движение характеризуется равномерным распределением нагрузки между колесами автомобиля. Они имеют одинаковую угловую скорость. Сателлиты, размещенные в корпусе, не вращаются вокруг своих осей. Они передают крутящий момент от ведомой шестерни главной передачи к полуосям через неподвижное зубчатое зацепление.

Работа дифференциала при повороте и прямолинейном движении

При повороте

Когда транспортное средство поворачивает, силы сопротивления и нагрузки распределяются следующим образом:

• Внутреннее колесо, имеющее меньший радиус от центра поворота, испытывает сопротивление большей силы, чем наружное. Увеличенная нагрузка заставляет его снизить скорость вращения.
• Наружное колесо, двигаясь по большему радиусу (большей траектории), наоборот, должно увеличить угловую скорость, чтобы автомобиль мог повернуть плавно, без пробуксовки.

Таким образом, колеса должны иметь разные угловые скорости. Замедление вращения полуоси внутреннего колеса приводит сателлиты в движение. Они, в свою очередь, посредством конической зубчатой передачи увеличивают скорость вращения полуоси наружного колеса. Крутящий момент, получаемый от главной передачи, остается неизменным.

При пробуксовке

Колеса автомобиля, движущегося даже прямолинейно по скользкой дороге или бездорожью, могут испытывать различную нагрузку: одно из них пробуксовывает, теряя сцепление с дорогой; другое, становясь более нагруженным, замедляется. Повторяется схема поворота. Только теперь она приносит вред: буксующее колесо может получить 100% принятого дифференциалом крутящего момента, а нагруженное вообще перестанет вращаться. Движение автомобиля прекратится.

Эти недостатки работы узла решаются различными способами:

• ручной или автоматической блокировкой;
• внедрением системы курсовой устойчивости.

Блокировка дифференциала и система курсовой устойчивости

Принудительная блокировка дифференциала с гидравлическим приводом

Чтобы крутящий момент полуосей снова стал одинаковым, нужно блокировать действие сателлитов или обеспечить его передачу от чашки на нагруженную полуось.

Это особенно актуально для машин повышенной проходимости, имеющих полный привод 4Х4. Не только потому что они предназначены для езды по местности с тяжелыми дорожными условиями. Стоит машине, оснащенной тремя дифференциалами (два межколесных, один межосевой), хотя бы в одной из четырех точек потерять сцепление – величина крутящего момента остальных колес устремится к нулевому значению, и машина откажется ехать.

Избежать неприятностей помогает блокировка, которая может быть либо частичной, либо полной (зависит от степени перераспределения усилий между полуосями), а также либо ручной, либо автоматической (зависит от степени контроля со стороны водителя).

Хорошо себя зарекомендовали самоблокирующиеся дифференциалы, распределяющие крутящий момент, учитывая его разность на полуосях или исходя из значений угловых скоростей.

Наиболее сложным совершенным способом устранить недостатки узла является электронная блокировка, реализуемая на базе системы курсовой устойчивости, датчики которой контролирует все необходимые параметры во время движения автомобиля. На основе полученных данных работа автомобиля корректируется автоматически.

Безопасность прежде всего

Дифференциал создан для обеспечения безопасного комфортного маневрирования на трассе. Описанные выше недостатки касаются езды в экстремальных условиях, а также по пересеченной местности. Поэтому если на автомобиле установлен привод ручной блокировки, использовать его нужно исключительно в соответствующих дорожных условиях.  А шоссейные автомобили, которые сложно «уговорить» ехать медленнее 100 км/час, эксплуатировать без дифференциала вообще невозможно и даже опасно. Такой вот нехитрый, но бесконечно важный механизм в трансмиссии.

(10 4,50 из 5)
Загрузка…

Что такое автомобильный дифференциал: устройство, назначение и виды

Дифференциал – это устройство, которое предназначено для расщепления одного потока мощности на два независимых (или, наоборот, на сложение двух в один). Поскольку большинстве транспортных средств источник энергии один (то есть мотор), а ведущих колеса два, то в них приспособление также применяется. Поговорим подробнее, что это такое, каковы назначение и конструктивные особенности дифференциала, а также какие чаще всего встречаются неисправности.

Для чего нужен дифференциал в автомобиле

Узел выполняет 2 задачи:

• расщепляет один поток энергии на два разных;
• обеспечивает вращение ведущих колес транспортного средства с разной частотой.

С первым пунктом все понятно: источник вращения в транспортном средстве один, ведущих колес два (в случае с вездеходами или полноприводными автомобилями даже больше). Зачем же нужна разная скорость вращения? Это необходимо в первую очередь на поворотах. Если бы при их выполнении колеса вращались одинаково, машина попросту опрокинулась бы. Дифференциал разрывает жесткую связь между двумя частями ведущей оси и тем самым:

• повышает КПД авто;
• снижает расход топлива;
• предотвращает явление паразитной циркуляции мощности, которое возникает, если частота вращения колес не согласована;
• делает более надежным сцепление ведущих колес и дорожного покрытия.

Иными словами, узел обеспечивает разное вращение двух элементов или разделяет 1 поток вращения на 2 и более. Отсюда и его название – слово «differentia» в переводе с латинского языка означает «разница».

Как работает дифференциал

Рассмотрим, принцип функционирования дифференциального механизма на примере того, как реализуется его работа в разных условиях передвижения машины.

• Прямое. Здесь колеса обязательно должны одинаково вращаться. Это значит, что узел не должен изменять их скорость. Поэтому сателлиты не производят оборотов вокруг своей оси – они просто передают вращение.
• Поворот. При осуществлении поворота внутренне колесо испытывает большую нагрузку. Это воздействует на сателлиты, в результате чего они приходят в движение. Затем, используя коническую передачу, заставляют второе колесо передвигаться в большей скоростью и своевременно преодолеть большее, чем у внутреннего, расстояние. Таким образом, поворот выполняется согласованно и без буксования.

Подобный принцип работы имеет и недостатки, которые проявляются при пробуксовке. Во время нее одно из колес также испытывает нагрузку. Дифференциальный механизм из-за этого передает больше вращения на второе. Иногда это приводит к почти полной остановке первого колеса, имеющего хороший контакт с дорогой. Такое затруднение устраняют двумя различными способами:

• ручной блокировкой;
• установкой системы курсовой устойчивости.

Наглядно посмотреть на работу устройства можно, воспользовавшись трехмерной кинематической схемой, где все его составные части продемонстрированы в движении и взаимодействии между собой.

Возможные неисправности и как их устранить

О том, что дифференциал неисправен, могут свидетельствовать следующие признаки:

• шум во время работы устройства;
• удары во время передвижения транспортного средсва;
• стук во время езды;
• протекание смазки.

К наиболее распространенным неисправностям устройства можно отнести следующие.

• Заклинивание моста. Вызывается смещением оси сателлитов. Неисправность проявляется в полной неспособности задних колес вращаться или неравномерном вращении. Проблема решается разборкой дифференциального механизма и установкой сателлитов на место.
• Протечка масла. Если в дифференциал попадают излишки масла, это приводит к повышенным нагрузкам на его конструктивные элементы. В результате происходит их повышенный износ. Решается проблема устранение протечки.
• Повреждение подшипника. Может быть вызвано износом. Решается полной заменой подшипника.
• Износ зубцов шестерен. Происходит естественным образом из-за повышенных нагрузок. Тоже решается путем замены изношенной детали.

В некоторых случаях элементы с признаками износа менять не обязательно. Это касается в первую очередь шлицев, опорных шайб, сателлитов. Иногда бывает достаточно подшлифовать их наждачной бумагой. Однако такие действия возможны только при малой степени износа. Если он значительный, все-таки требуется полная замена.
